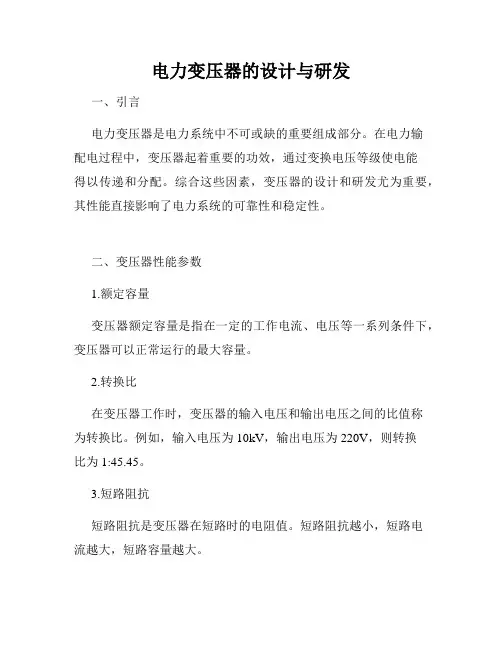

电力变压器的设计与研发一、引言电力变压器是电力系统中不可或缺的重要组成部分。
在电力输配电过程中,变压器起着重要的功效,通过变换电压等级使电能得以传递和分配。
综合这些因素,变压器的设计和研发尤为重要,其性能直接影响了电力系统的可靠性和稳定性。
二、变压器性能参数1.额定容量变压器额定容量是指在一定的工作电流、电压等一系列条件下,变压器可以正常运行的最大容量。
2.转换比在变压器工作时,变压器的输入电压和输出电压之间的比值称为转换比。
例如,输入电压为10kV,输出电压为220V,则转换比为1:45.45。
3.短路阻抗短路阻抗是变压器在短路时的电阻值。
短路阻抗越小,短路电流越大,短路容量越大。
4.损耗变压器的损耗分为两部分:铁心损耗和线圈损耗。
铁心损耗是变压器磁通变化过程中所对应的磁通损耗,线圈损耗是变压器在运行时因为电流穿过线圈而产生的热能损耗。
三、变压器设计流程1.确定变压器容量及等级按需求确定变压器容量,并确定最符合需求的电压等级。
2.确定变压器结构和参数针对设计要求、材料可获得性和可制造性等因素,确定变压器结构和参数,如铁心结构、线圈数目、制造方式等。
3.计算电路参数以电压电流平衡为前提,按照性能需求和材料特点,计算铁心和线圈尺寸、匝数、电感、短路等参数。
4.绘制制造图纸根据变压器结构和参数,绘制制造图纸,并保证生产效率和质量。
5.组装和调试在生产制造阶段中,需要进行铁心加工、线圈制作、组装、油漆、状况试验等工序,最终进行变压器的调试和试运行。
四、变压器研发趋势1.节能减排新型变压器所采用的材料和技术,能够有效地降低变压器的损耗,降低能耗并减少对环境的污染。
2.数字化技术采用数字化电力系统与变压器,能够实现智能化、自动化控制,提高了电力系统运行的安全性能和可靠性。
3.高压直流变压器高压直流变压器在输电方面具有广泛的应用前景。
其采用高压直流技术使得输电距离更远、更稳定,并且通过优化设计可以降低系统投资成本。

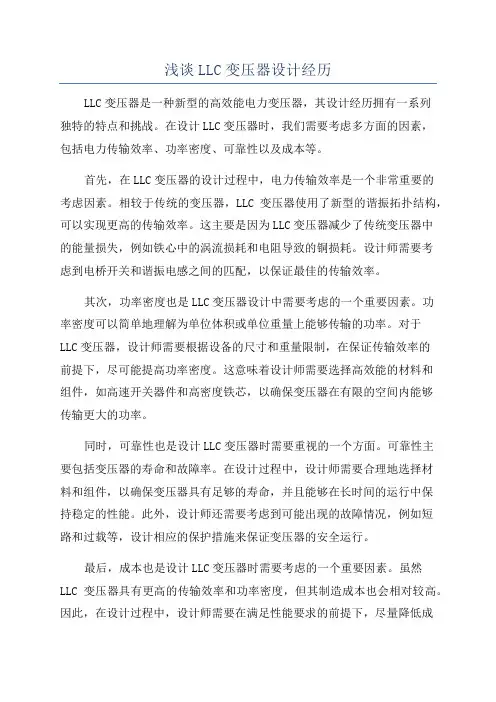

浅谈LLC变压器设计经历LLC变压器是一种新型的高效能电力变压器,其设计经历拥有一系列独特的特点和挑战。
在设计LLC变压器时,我们需要考虑多方面的因素,包括电力传输效率、功率密度、可靠性以及成本等。
首先,在LLC变压器的设计过程中,电力传输效率是一个非常重要的考虑因素。
相较于传统的变压器,LLC变压器使用了新型的谐振拓扑结构,可以实现更高的传输效率。
这主要是因为LLC变压器减少了传统变压器中的能量损失,例如铁心中的涡流损耗和电阻导致的铜损耗。
设计师需要考虑到电桥开关和谐振电感之间的匹配,以保证最佳的传输效率。
其次,功率密度也是LLC变压器设计中需要考虑的一个重要因素。
功率密度可以简单地理解为单位体积或单位重量上能够传输的功率。
对于LLC变压器,设计师需要根据设备的尺寸和重量限制,在保证传输效率的前提下,尽可能提高功率密度。
这意味着设计师需要选择高效能的材料和组件,如高速开关器件和高密度铁芯,以确保变压器在有限的空间内能够传输更大的功率。
同时,可靠性也是设计LLC变压器时需要重视的一个方面。
可靠性主要包括变压器的寿命和故障率。
在设计过程中,设计师需要合理地选择材料和组件,以确保变压器具有足够的寿命,并且能够在长时间的运行中保持稳定的性能。
此外,设计师还需要考虑到可能出现的故障情况,例如短路和过载等,设计相应的保护措施来保证变压器的安全运行。
最后,成本也是设计LLC变压器时需要考虑的一个重要因素。
虽然LLC变压器具有更高的传输效率和功率密度,但其制造成本也会相对较高。
因此,在设计过程中,设计师需要在满足性能要求的前提下,尽量降低成本,以提高产品的竞争力。
这可能包括选择成本较低的材料和组件,优化设计结构以减少生产工艺难度等。
总的来说,LLC变压器设计经历具有多方面的特点和挑战。
在设计过程中,设计师需要综合考虑电力传输效率、功率密度、可靠性和成本等因素,以确保最终产品具有高效能和可靠性的特点。
随着技术的不断发展,LLC变压器的设计也将不断优化和改进,以满足未来的能源需求。
高压变压器的优化设计与分析引言:高压变压器是电力系统中的重要设备之一,其作用是将输送电能的电压从输电线路上的高压端变换为用户需要的低压端。
变压器的设计与分析对于保证电力系统的稳定运行和能源的有效利用至关重要。
本文将对高压变压器的优化设计与分析进行探讨,分析其结构与工作原理,并介绍一些常见的优化方法。
1. 高压变压器的结构与工作原理高压变压器由高压线圈、低压线圈和铁芯组成。
其工作原理是利用线圈之间的磁耦合作用,通过变换不同的线圈匝数来实现电压的升降。
高压线圈和低压线圈的匝数之比决定了电压的变化比例。
2. 高压变压器的设计目标高压变压器的设计目标是在保证电压变换的准确性和传输功率的同时,尽量减小能量损耗和体积大小。
为了实现这一目标,需要进行合理的设计和优化。
3. 高压变压器的优化设计方法3.1. 线圈设计优化对于高压变压器的线圈设计,可以采用遗传算法等智能优化算法进行优化。
通过对线圈的匝数、导线截面积等参数进行多目标优化,可以实现功率传输的最大化和损耗的最小化。
3.2. 铁芯设计优化铁芯是高压变压器的重要组成部分,它的设计和材料选择对于提高变压器的效率和减小能量损耗具有重要影响。
可以通过磁路分析和磁场仿真等方法进行铁芯结构的优化设计,选择合适的铁芯材料和绝缘材料,以提高传输效率和降低能量损耗。
4. 高压变压器的分析方法4.1. 电磁场分析电磁场分析是高压变压器设计与分析中重要的一环。
通过使用有限元分析等方法,可以对变压器的电磁场进行模拟计算,得到线圈中的电流分布、磁感应强度等参数。
这些参数对于确定变压器的工作状态和效率具有重要意义。
4.2. 热场分析高压变压器在工作过程中会产生一定的热量,如果不能及时散热,会导致温升过高,影响变压器的性能和寿命。
通过热场分析,可以对变压器的散热情况进行评估和优化,选择合理的冷却方式和散热材料,保证变压器的安全运行。
5. 高压变压器的未来发展方向随着能源需求的增长和能源结构的变化,高压变压器的设计与分析将面临新的挑战和机遇。
变压器的设计及其应用原理论文1. 前言变压器是电气工程中常用的一种设备,广泛应用于电力系统、工业生产及家庭用电等领域。
本文将重点探讨变压器的设计原理及其在不同应用场景下的应用原理。
2. 变压器的设计原理2.1 基本原理变压器是基于电磁感应原理工作的,主要由线圈和铁芯组成。
当通过一根导线的电流变化时,会在其周围产生一个磁场,这个磁场会引起相邻导线中的电流变化,方式就是利用电磁感应原理。
2.2 线圈设计变压器的线圈设计是非常重要的一部分,主要包括匝数、导线截面积以及绝缘材料的选择。
匝数决定了变压器的输入输出电压比,通常通过改变线圈的匝数比例来实现不同的电压变换。
而导线截面积则决定了变压器的额定电流承载能力,需要根据实际负载条件来选择合适的截面积。
绝缘材料的选择是为了确保线圈能够承受额定电压并防止漏电。
2.3 铁芯设计变压器的铁芯设计也是十分重要的,主要包括铁芯材料选择和铁芯形状设计。
铁芯材料需要具有高磁导率和低磁滞损耗的特性,一般采用硅钢片作为铁芯材料。
铁芯形状设计需要考虑到磁路的闭合性和磁场分布的均匀性,以提高变压器的效率和性能。
3. 变压器在不同应用场景下的应用原理3.1 电力系统中的应用在电力系统中,变压器主要用于实现电压的升降级和电能的传输。
通过变压器,可以将发电厂产生的高电压电能升压传输到远处的配电站,然后再通过另一台变压器将电压降低供给用户。
变压器在电力系统中起到了电能传输的关键作用,提高了能源利用效率。
3.2 工业生产中的应用在工业生产中,变压器主要用于配电系统、焊接设备、电机驱动器等方面。
通过变压器,工业企业可以将高电压电能转换为适合不同设备使用的低电压,保证设备正常工作。
变压器在工业生产中发挥了重要作用,提高了生产效率和设备可靠性。
3.3 家庭用电中的应用在家庭用电中,变压器主要用于手机充电器、电视机、电脑等电子设备的适配器上。
通过变压器,可以将交流电转换为适合设备使用的直流电,并提供稳定的电压和电流。

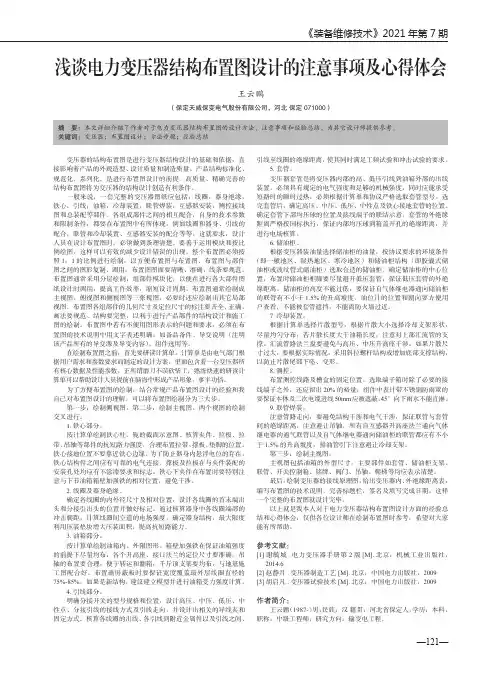

《装备维修技术》2021年第7期浅谈电力变压器结构布置图设计的注意事项及心得体会王云鹏 (保定天威保变电气股份有限公司,河北 保定 071000)摘 要:本文详细介绍了作者对于电力变压器结构布置图的设计方法、注意事项和经验总结,为其它设计师提供参考。
关键词:变压器;布置图设计;方法步骤;经验总结变压器的结构布置图是进行变压器结构设计的基础和依据,直接影响着产品的外观造型、设计质量和制造质量。
产品结构标准化、规范化、系列化,是进行布置图设计的前提,高质量、精确完善的结构布置图将为变压器的结构设计创造有利条件。
一般来说,一套完整的变压器图纸应包括:线圈,器身绝缘,铁心,引线,油箱,冷却装置,联管焊装,互感器安装,测控接线图和总装配等部件。
各组成部件之间的相互配合,自身的技术参数和限制条件,都要在布置图中有所体现。
例如线圈和器身、引线的配合,联管和冷却装置、互感器安装的配合等等。
这就要求,设计人员在设计布置图时,必须做到条理清楚。
要善于运用模块和按比例绘图,这样可以有效的减少设计错误的出现。
整个布置图必须按照1:1的比例进行绘制,以方便布置图与布置图、布置图与部件图之间的图形复制、调用。
布置图图面要清晰、准确,线条要规范。
布置图通常采用分层绘制,组部件模块化,以便在进行各大部件图纸设计时调用,提高工作效率,缩短设计周期。
布置图通常绘制成主视图、俯视图和侧视图等三张视图,必要时还应绘制出其它局部视图。
布置图各组部件的几何尺寸及定位尺寸的标注要齐全、正确,画法要规范、结构要完整,以利于进行产品部件的结构设计和施工图的绘制。
布置图中若有不便用图形表示的问题和要求,必须在布置图的技术说明中用文字表述明确,如备品备件、导变说明(注明该产品所有的导变源及导变内容)、组件选用等。
在绘制布置图之前,首先要研读计算单。
计算单是由电气部门根据用户需求和参数要求而制定的设计方案,里面包含着一台变压器所有核心数据及性能参数。

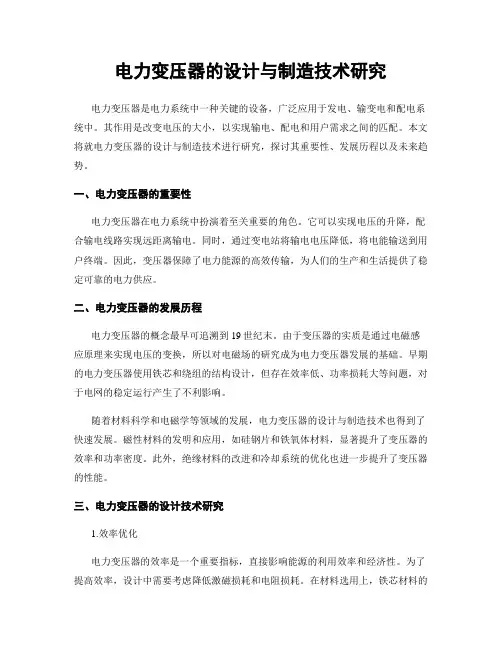

电力变压器的设计与制造技术研究电力变压器是电力系统中一种关键的设备,广泛应用于发电、输变电和配电系统中。
其作用是改变电压的大小,以实现输电、配电和用户需求之间的匹配。
本文将就电力变压器的设计与制造技术进行研究,探讨其重要性、发展历程以及未来趋势。
一、电力变压器的重要性电力变压器在电力系统中扮演着至关重要的角色。
它可以实现电压的升降,配合输电线路实现远距离输电。
同时,通过变电站将输电电压降低,将电能输送到用户终端。
因此,变压器保障了电力能源的高效传输,为人们的生产和生活提供了稳定可靠的电力供应。
二、电力变压器的发展历程电力变压器的概念最早可追溯到19世纪末。
由于变压器的实质是通过电磁感应原理来实现电压的变换,所以对电磁场的研究成为电力变压器发展的基础。
早期的电力变压器使用铁芯和绕组的结构设计,但存在效率低、功率损耗大等问题,对于电网的稳定运行产生了不利影响。
随着材料科学和电磁学等领域的发展,电力变压器的设计与制造技术也得到了快速发展。
磁性材料的发明和应用,如硅钢片和铁氧体材料,显著提升了变压器的效率和功率密度。
此外,绝缘材料的改进和冷却系统的优化也进一步提升了变压器的性能。
三、电力变压器的设计技术研究1.效率优化电力变压器的效率是一个重要指标,直接影响能源的利用效率和经济性。
为了提高效率,设计中需要考虑降低激磁损耗和电阻损耗。
在材料选用上,铁芯材料的低磁滞特性和低损耗特性是关键。
另外,合理设计绕组结构、减小绕组电阻和电流分布不均匀等,也可以有效降低电阻损耗。
此外,还可以采用改进的冷却系统,如强制风冷和液冷等,提高散热效果,降低温升。
2.电磁耦合与损耗变压器中绕组之间的电磁耦合对于能量的传输和变压器的性能都有着重要影响。
通过理论分析和实验研究,可以优化绕组的布局和参数,减小电磁耦合损耗,提高变压器的效率。
此外,还可以发展新型的绝缘材料和技术,提高绕组的耐受电压和抗电击穿能力,降低绕组损耗和故障率。
3.减小噪音和振动由于变压器中存在电磁感应和电流通过导体的影响,产生的磁场和振动会导致噪音。
电力变压器设计电力变压器是电力系统中必不可少的组件之一。
它是用来改变交流电压的设备,经常用于输电、配电、电力变换等领域。
设计一个优秀的电力变压器是很重要的,它直接影响到电力系统的运行和稳定性,因此需要结合许多因素来考虑。
选用合适的磁芯材料磁芯材料是电力变压器中最重要的部件之一,它会影响到整个变压器的性能。
常用的磁芯材料包括硅钢片、铁氧体和非晶合金等。
不同的磁芯材料各有优缺点,需要根据具体的变压器设计来选择。
硅钢片是最常用的磁性材料之一,因为它价格低廉,磁导率高且有较好的饱和特性。
铁氧体比硅钢片价格更高,但磁导率更高,因此更适合在高频应用中使用。
非晶合金则是一种新型的材料,它具有低磁损和高饱和磁感应强度等优点,但价格相对较高。
分析负载特性设计电力变压器的过程中,需要分析负载特性来确定变压器的额定容量和变比。
负载特性受到许多因素的影响,包括负载类型、容载率、系统电压以及供电稳定性等。
在确定变压器的额定容量时,需要考虑负载类型的变化。
有些负载是持续的,比如照明、加热等,而有些负载则是瞬时的,比如电动机的起动过程。
此外,负载的容载率也需要考虑,这是指变压器能够正常工作的负载水平。
根据负载特性的分析,可以得出变压器的额定容量和变比。
额定容量既要能够满足负载的需求,又要充分利用变压器的容量。
变比则是根据系统电压和变压器的额定容量来确定的。
考虑损耗和效率电力变压器在工作过程中会产生各种损耗,包括铁损、铜损、损耗和温度上升等。
这些损耗会影响到变压器的效率和使用寿命,因此需要尽量减少损耗的产生。
在设计变压器时,需要结合变压器的负载特性和材料来合理选择电缆和线圈的截面积和材料,以保证铜损的最小化。
此外,选择合适的磁芯材料和设计合适的磁路结构可以减少铁损。
损耗和效率也需要被考虑到。
高质量的变压器应该具有高效率和低损耗,以确保最大限度地利用发电能源和降低运行成本。
结论电力变压器是电力系统中重要的组件之一,它可以改变交流电的电压。

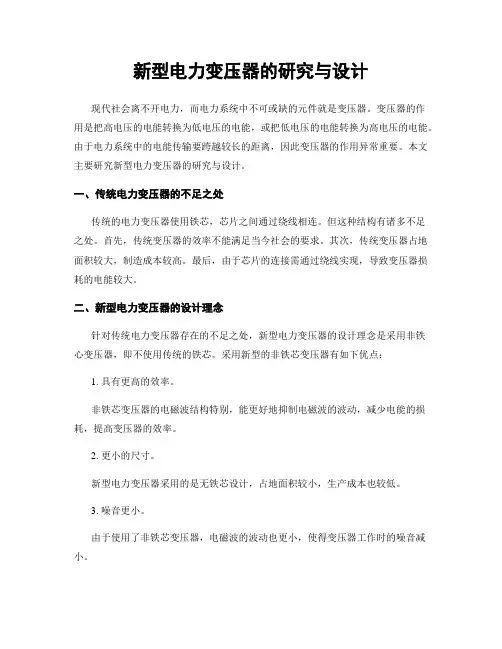

新型电力变压器的研究与设计现代社会离不开电力,而电力系统中不可或缺的元件就是变压器。
变压器的作用是把高电压的电能转换为低电压的电能,或把低电压的电能转换为高电压的电能。
由于电力系统中的电能传输要跨越较长的距离,因此变压器的作用异常重要。
本文主要研究新型电力变压器的研究与设计。
一、传统电力变压器的不足之处传统的电力变压器使用铁芯,芯片之间通过绕线相连。
但这种结构有诸多不足之处。
首先,传统变压器的效率不能满足当今社会的要求。
其次,传统变压器占地面积较大,制造成本较高。
最后,由于芯片的连接需通过绕线实现,导致变压器损耗的电能较大。
二、新型电力变压器的设计理念针对传统电力变压器存在的不足之处,新型电力变压器的设计理念是采用非铁心变压器,即不使用传统的铁芯。
采用新型的非铁芯变压器有如下优点:1. 具有更高的效率。
非铁芯变压器的电磁波结构特别,能更好地抑制电磁波的波动,减少电能的损耗,提高变压器的效率。
2. 更小的尺寸。
新型电力变压器采用的是无铁芯设计,占地面积较小,生产成本也较低。
3. 噪音更小。
由于使用了非铁芯变压器,电磁波的波动也更小,使得变压器工作时的噪音减小。
三、新型电力变压器的结构特点新型电力变压器采用了无铁芯的设计,其绕线布置更加规则,相邻的绕线独立不相互干扰,从而避免了铁芯变压器中金属芯片之间可能出现的磁漏问题。
无铁芯变压器的结构特点如下:1. 无铁芯结构采用非铁芯变压器,通过逐层布置的线圈完成电感耦合,并采用特殊填充材料固定线圈。
2. 尺寸小无铁芯变压器性能更加稳定、不易损坏,且占地面积更小。
3. 绝缘性能好无铁芯变压器的绝缘材料为聚酰亚胺薄膜,绝缘性能好。
由于是逐层堆叠的线圈结构,也比铁芯变压器更好绝缘。
4. 适用范围广无铁芯变压器的适用范围很广,可以用于高频、大电流等领域。
四、新型电力变压器的使用效果针对传统电力变压器存在的不足之处,新型电力变压器采用非铁芯结构,可实现更高的效率、更小的尺寸、更小的噪音等诸多优点。

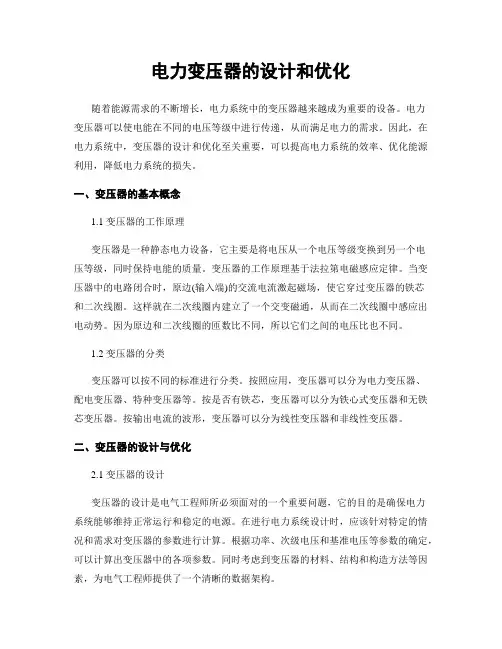

电力变压器的设计和优化随着能源需求的不断增长,电力系统中的变压器越来越成为重要的设备。
电力变压器可以使电能在不同的电压等级中进行传递,从而满足电力的需求。
因此,在电力系统中,变压器的设计和优化至关重要,可以提高电力系统的效率、优化能源利用,降低电力系统的损失。
一、变压器的基本概念1.1 变压器的工作原理变压器是一种静态电力设备,它主要是将电压从一个电压等级变换到另一个电压等级,同时保持电能的质量。
变压器的工作原理基于法拉第电磁感应定律。
当变压器中的电路闭合时,原边(输入端)的交流电流激起磁场,使它穿过变压器的铁芯和二次线圈。
这样就在二次线圈内建立了一个交变磁通,从而在二次线圈中感应出电动势。
因为原边和二次线圈的匝数比不同,所以它们之间的电压比也不同。
1.2 变压器的分类变压器可以按不同的标准进行分类。
按照应用,变压器可以分为电力变压器、配电变压器、特种变压器等。
按是否有铁芯,变压器可以分为铁心式变压器和无铁芯变压器。
按输出电流的波形,变压器可以分为线性变压器和非线性变压器。
二、变压器的设计与优化2.1 变压器的设计变压器的设计是电气工程师所必须面对的一个重要问题,它的目的是确保电力系统能够维持正常运行和稳定的电源。
在进行电力系统设计时,应该针对特定的情况和需求对变压器的参数进行计算。
根据功率、次级电压和基准电压等参数的确定,可以计算出变压器中的各项参数。
同时考虑到变压器的材料、结构和构造方法等因素,为电气工程师提供了一个清晰的数据架构。
2.2 变压器的优化对于已有的电力变压器,在工作时还可以进行一定的优化,以提高其效率和稳定性。
首先,可以采用周转式变压器的方法,改变变压器的接线方式以达到更好的效果。
其次,针对变压器的末缀电流、电压、损耗等基本参数进行调整和升级。
这样可以提高变压器的负载能力、减少线路损失和提高变压器的效率。
2.3 变压器的维护变压器在工作时会因为各种因素而出现故障,因此还需要进行维护。
变压器的设计方法变压器是一种电力设备,用于将电能从一个电路传输到另一个电路,通常通过改变电压实现。
变压器的设计方法是按照一定规则和原理进行设计,以确保其工作稳定可靠,并满足特定的电压需求。
变压器的设计方法可以分为以下几个步骤:1.确定变压器的基本参数:在设计变压器之前,需要明确变压器的一些基本参数,包括输入输出电压、功率、频率、相数等。
这些参数将决定变压器的尺寸和结构。
2.计算变压器的变比:变压器的变比是指输入电压与输出电压之间的比值。
根据需要的输出电压和输入电压,通过计算得出变压器的变比。
变比的选择将决定变压器的输出功率和性能。
3.确定磁路设计:磁路设计是变压器设计的关键部分,主要是确定变压器的铁心结构和线圈布置。
铁心的设计要考虑磁通密度、铁芯损耗和磁阻等因素,以提高变压器的效率和性能。
线圈的布置要考虑绕组的散热和电磁相互作用等因素。
4.确定绕组参数:绕组是变压器中的重要部分,负责将输入电能传递到输出端。
绕组的设计要考虑到电流密度、截面积、匝数、漏抗和内阻等因素。
通过计算和仿真,确定合适的绕组参数,以实现稳定的电压输出。
5.计算和验证:在设计过程中,需要进行各种计算和验证,以确保变压器的设计和性能符合要求。
包括磁路分析、电路分析、热稳定性分析等。
这些计算和验证将为变压器的制造和使用提供依据。
6.制造和测试:完成变压器的设计后,需要进行制造和测试。
制造过程中要注意工艺和材料的选择,以确保变压器的质量和可靠性。
测试过程中要对变压器的各项参数进行检查和验证,以确保其正常工作。
7.优化和改进:变压器的设计和使用过程中,可能会遇到一些问题或需要改进的地方。
通过分析和优化,可以提高变压器的性能和效率,以满足不断变化的需求。
总之,变压器的设计方法是一个复杂而系统的工作,需要综合考虑电路、磁路、材料和工艺等多个因素。
只有在科学的设计和严格的制造和测试过程中,才能保证变压器的质量和可靠性。

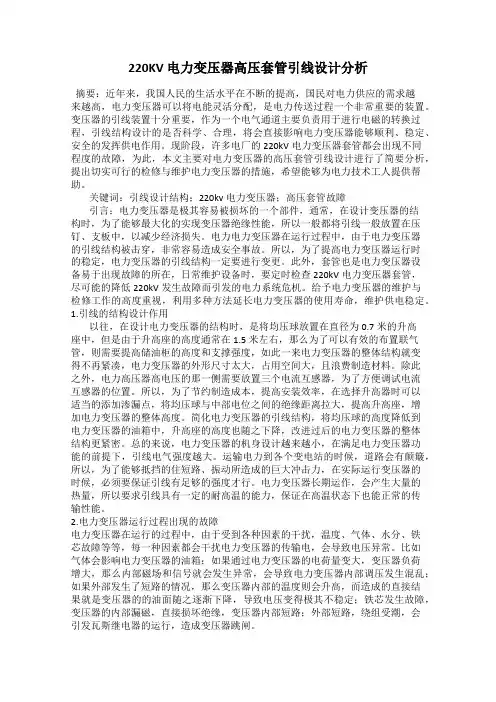

220KV 电力变压器高压套管引线设计分析摘要:近年来,我国人民的生活水平在不断的提高,国民对电力供应的需求越来越高,电力变压器可以将电能灵活分配,是电力传送过程一个非常重要的装置。
变压器的引线装置十分重要,作为一个电气通道主要负责用于进行电磁的转换过程,引线结构设计的是否科学、合理,将会直接影响电力变压器能够顺利、稳定、安全的发挥供电作用。
现阶段,许多电厂的220kV电力变压器套管都会出现不同程度的故障,为此,本文主要对电力变压器的高压套管引线设计进行了简要分析,提出切实可行的检修与维护电力变压器的措施,希望能够为电力技术工人提供帮助。
关键词:引线设计结构;220kv电力变压器;高压套管故障引言:电力变压器是极其容易被损坏的一个部件,通常,在设计变压器的结构时,为了能够最大化的实现变压器绝缘性能,所以一般都将引线一般放置在压钉、支板中,以减少经济损失。
电力电力变压器在运行过程中,由于电力变压器的引线结构被击穿,非常容易造成安全事故。
所以,为了提高电力变压器运行时的稳定,电力变压器的引线结构一定要进行变更。
此外,套管也是电力变压器设备易于出现故障的所在,日常维护设备时,要定时检查220kV电力变压器套管,尽可能的降低220kV发生故障而引发的电力系统危机。
给予电力变压器的维护与检修工作的高度重视,利用多种方法延长电力变压器的使用寿命,维护供电稳定。
1.引线的结构设计作用以往,在设计电力变压器的结构时,是将均压球放置在直径为0.7米的升高座中,但是由于升高座的高度通常在1.5米左右,那么为了可以有效的布置联气管,则需要提高储油柜的高度和支撑强度,如此一来电力变压器的整体结构就变得不再紧凑,电力变压器的外形尺寸太大,占用空间大,且浪费制造材料。
除此之外,电力高压器高电压的那一侧需要放置三个电流互感器,为了方便调试电流互感器的位置。
所以,为了节约制造成本,提高安装效率,在选择升高器时可以适当的添加渗漏点,将均压球与中部电位之间的绝缘距离拉大,提高升高座,增加电力变压器的整体高度。
关于电力变压器继电保护设计分析摘要:随着社会的发展,电力变压器继电保护设计越来越受到重视,也是电力系统中重要的电气设备与转换枢纽。
合理设计变压器继电保护装置能够有效保证电力系统运行的安全性、稳定性,因此进一步加强对其的研究非常有必要。
在实际应用中需要不断优化继电保护设计,从而极大的推动我国经济发展的整体效率,促进电力系统的建设发展。
基于此本文分析了电力变压器继电保护设计。
关键词:电力变压器;继电保护;设计在整体的电力变压器的运行体系中,变压器的继电保护环节是其中的重要组成,在日常的运行中只有确保电力变压器继电保护能够顺畅的工作,才能促进整体电力变压器的安全工作,在现阶段人们对电力的供应需求逐渐增大,对电力安全性的要求也越来越高,因此需要对电力变压器继电保护设计进行不断的完善,不断提升其工作性能以及运行的稳定性。
1 电力变压器继电保护系统的工作原理与基本组成1.1 电力变压器继电保护系统的工作原理经过长期的研究得知,在电力系统中对于变压器的继电保护装置来说,其系统主要的工作原理是通过电力运行时的电力实际数值波动情况来进行自我调节的变压能力。
电力系统能够正常稳定运行的一个重要前提就是需要继电保护装置自身能够正常的进行运行,从而能够为变压器继电保护装置奠定坚实的基础。
继电保护系统会根据实际情况的不同,在实际的运行过程中的发挥的保护作用也会不同,他们的原理也会有多差别,在运行的过程中,根据具体的情况,在运行的过程中对具体的参数进行具体分析,得出的参数的数据不同,根据数据判断出继电保护系统是否处于正常的运行工作状态,不同的数据可以作为继电保护系统的不同运行的数据,形成不同的原理内容。
对继电保护系统处于正常状态下或者非正常状态下的情况下,进行具体的分析,当他处于正常的状态下,工作原理就是先测量然后执行;让处于非正常的工作状态下,继电保护系统出现系统故障的情况下得出的物理参数与实际的参数进行相应的对比。
1.2 电力变压器继电保护系统的基本组成随着我国的科学技术的不断发展,对于在电力系统中关于电力变压器继电保护装置的研究也已经得到认可,并且转向微机型继电保护系统方面进行发展。
变压器设计毕业设计变压器设计毕业设计引言:变压器是电力系统中不可或缺的重要设备,它在输电、配电和电子设备中起着至关重要的作用。
变压器的设计是电气工程专业毕业设计中的重要内容之一。
本文将探讨变压器设计的一些关键方面,包括设计原理、设计参数选择和设计过程中的注意事项。
一、设计原理变压器的设计原理基于电磁感应定律,通过磁场的变化来实现电压的变换。
变压器由两个或多个线圈组成,分别称为初级线圈和次级线圈。
当初级线圈通电时,产生的磁场会感应次级线圈中的电流,从而实现电压的变换。
变压器的变比定义为次级电压与初级电压之比。
二、设计参数选择在进行变压器设计时,需要选择一些关键参数,如变比、功率、频率和绕组材料等。
变比的选择取决于实际应用中所需的电压变换比例。
功率的选择应考虑到负载需求和变压器的容量,以确保变压器能够正常运行。
频率通常是由电力系统的要求决定的,常见的频率为50Hz或60Hz。
绕组材料的选择应考虑到导电性能、热稳定性和成本等因素。
三、设计过程中的注意事项在进行变压器设计时,需要注意以下几个方面。
首先,应合理选择绕组的结构和材料,以确保绕组的导电性能和热稳定性。
其次,应根据实际需求合理选择变压器的冷却方式,如自然冷却或强制冷却。
此外,还需要计算和选择变压器的短路阻抗,以确保变压器在短路情况下的安全性。
最后,应进行热稳定性和负载能力等方面的计算和分析,以确保变压器在长时间运行中的稳定性和可靠性。
结论:变压器设计是电气工程专业毕业设计中的重要内容,它涉及到电力系统中的关键设备。
在进行变压器设计时,需要合理选择设计参数,注意绕组结构和材料的选择,以及进行热稳定性和负载能力等方面的计算和分析。
通过合理的设计,可以实现变压器在电力系统中的稳定运行和可靠性。
电力电子变压器的设计与研究电力电子变压器是一种新型的变压器,它采用电力电子器件替代传统的磁性材料实现能量转换。
它通过电力电子开关实现对输入电源的控制,将电能以可变的频率和幅值输出。
电力电子变压器具有高效率、大功率密度、灵活性高等优点,在电力系统和工业应用中具有广阔的应用前景。
设计一款高效的电力电子变压器需要考虑多个因素。
首先,输入电源的电流和电压范围需要满足所需的输出功率要求。
确定输入电源参数后,可以进一步确定转换器的拓扑结构和电路参数。
常见的拓扑结构包括全桥式和半桥式等,每种拓扑结构都有其适用的工作条件和性能。
此外,选择适当的电力电子元件也是设计过程中的重要一环。
常用的电力电子元件有功率MOSFET、IGBT等,它们具有高速开关、低计算损耗等特点。
对于电力电子变压器的研究,一般主要集中在以下几个方面。
首先是拓扑结构和控制策略方面的研究。
拓扑结构的选择直接关系到变压器的性能和效率,因此需要对各种拓扑结构进行比较和优化。
控制策略包括输出电压、输出频率的控制等,需要通过对电力电子开关的控制来实现。
其次是功率损耗和热管理方面的研究。
由于电力电子变压器工作在高功率和高频率下,会产生较大的损耗和热量,因此需要设计合理的冷却系统来保证设备的正常工作。
最后是变压器的可靠性和互连技术方面的研究。
电力电子变压器的可靠性和寿命是影响其应用的关键因素之一,需要通过研究封装技术和互连技术来提高变压器的可靠性。
在实际应用中,电力电子变压器具有广泛的应用前景。
首先,电力电子变压器可以在电力系统中用于变频调速和功率因数校正等领域。
传统的电力系统中使用的变压器具有固定的输出频率和电压,无法满足电力调节的需求,而电力电子变压器可以实现输出频率和电压的灵活调节,可以提高电力系统的稳定性和效率。
其次,电力电子变压器还可以应用于工业生产中,如电力电子变频器、电力电源、电力调节器等。
这些领域对电力电子变压器的要求更高,需要实现高效率、高可靠性和高功率密度。
变压器绕组设计与分析一、引言变压器作为重要的电力设备,广泛应用于电力系统中。
其中,绕组是变压器的核心组成部分,直接影响变压器的性能和效率。
本文将着重探讨变压器绕组的设计与分析,包括绕组类型、设计原则以及分析方法等。
二、绕组类型1. 根据功能划分:变压器绕组可分为一次绕组和二次绕组。
一次绕组连接于输入电源,是输入端的绕组;二次绕组连接于输出电路,是输出端的绕组。
2. 根据绕组连接方式划分:变压器绕组可分为同心绕组和分散绕组。
同心绕组由多个圆柱形线圈叠加而成,各线圈共用同一个铁心;分散绕组的线圈则分别安放于铁心的不同部位。
三、绕组设计原则1. 匝数设计原则:根据变压器的变比关系,一次绕组与二次绕组之间的匝数比应满足变比关系。
一般情况下,根据输入与输出电压的设定,可以确定匝数比,从而设计合适的绕组。
2. 电流密度设计原则:绕组的电流密度决定了变压器的载流能力和发热情况。
合理的设计应考虑绝缘材料的热耐受能力和导热性能,以保证正常运行和安全性。
3. 铜配比设计原则:铜导体的选择和使用对绕组的性能至关重要。
在绕组设计中,应综合考虑电导率、成本和制造工艺等因素,确定适宜的铜配比。
四、绕组分析方法1. 电磁场分析:使用有限元分析等计算方法,对绕组进行电磁场分析,通过数值模拟计算得出绕组的电磁特性,如感应电压、电流分布等,为优化设计提供依据。
2. 热场分析:绕组的热特性对变压器的工作寿命和可靠性影响巨大。
通过热场分析,可以预测绕组的温度分布及发热情况,以确定合适的散热措施,提高绕组的稳定性。
3. 动力学分析:在变压器正常运行和异常情况下,会产生振动和声音等现象。
通过动力学分析,可以研究绕组的机械特性,如应力分布、振动频率等,以提高变压器的稳定性和可靠性。
五、结论绕组作为变压器的核心组成部分,其设计与分析对于变压器的性能和效率至关重要。
合理的绕组设计应考虑匝数关系、电流密度和铜配比等因素,并通过电磁场分析、热场分析和动力学分析等方法进行综合优化。
电力系统中的变压器参数优化设计引言:电力系统中的变压器作为电能传输的重要设备,扮演着“能量和信号的桥梁”的角色。
变压器的性能直接关系到电力系统的可靠性和经济性。
在电力系统中,变压器参数的优化设计对于提高电能传输效率、降低损耗和保证系统安全运行至关重要。
本文将围绕电力系统中的变压器参数进行详细探讨,并提出一些优化设计的方法与技术。
一、变压器参数的意义电力系统中的变压器是将高电压电能转换为低电压电能,或将低电压电能转换为高电压电能的重要设备。
变压器的参数包括额定电压、额定容量、变比、短路阻抗等。
这些参数直接关系到变压器的工作性能和传输效率。
合理的变压器参数能够降低系统的损耗,提高电能转换效率,保障系统的稳定运行。
二、变压器参数的优化设计方法1. 变压器容量的优化设计变压器容量是指变压器能够输送的最大电力容量。
合理选择变压器容量能够提高系统的供电可靠性。
在变压器容量的优化设计中,需要考虑系统的负荷特性、负荷的季节变化和负荷的增长趋势等因素。
通过对负荷特性的分析和预测,可以确定适当的变压器容量,充分发挥变压器的功率传输能力。
2. 变比的优化设计变比是指变压器的输入电压与输出电压之间的比值。
通过优化变比设计,可以实现电能在输电过程中的损耗最小化。
变压器变比的优化设计需要考虑电压降、电流、功率因数等因素。
合理选择变比能够降低系统的电能消耗,提高系统的运行效率。
3. 短路阻抗的优化设计短路阻抗是指变压器在短路时承受的电流和电压的比值。
短路阻抗的大小直接影响到系统的故障电流和故障电压。
通过优化短路阻抗设计,可以提高系统的短路能力和承受能力。
在短路阻抗的优化设计中,需要考虑到变压器的材料、绕组结构、冷却方式等因素,以减少系统的故障风险。
三、变压器参数优化设计的实例以某电力系统中的变压器参数优化设计为例进行说明。
该电力系统中有多台变压器,每台变压器的额定容量为1000kVA,额定电压为10kV/220V。
由于系统的负荷特性和发电能力的不断变化,需要对变压器的容量和变比进行优化设计。
所需输入数据
一般数据
1.制造商
2.变压器类型(例如:移动式、变电站用、整流器用等)3.数据来源:测试数据或规格参数
3.a.频率
4.自耦变压器:是或不是
5.空载损耗
6.负载损耗kW值以及在标准接线端和中间抽头处的基准温度7.阻抗在额定功率MV A基本接点和抽头位置处的阻抗8.铁芯与线圈总重量
9.额定容量每个绕组的MV A值
10.冷却方式
11.针对每一种额定容量及冷却方式,给出:
a)顶层变压器油的温升
b)各绕组引起的温升
c)绕组的平均温升
12.绕组数目以及在铁芯上的位置
13.每个绕组的BIL(绝缘基本冲击耐压水平)
14.每个绕组的额定电压
15.每个绕组的连接形式:星型或三角型
16.每个绕组单相的电阻
17.每个绕组并联的电路数
18.有无低温冷却方式:有或没有
如果有:用在哪个绕组上?
最大抽头电压
最小抽头电压
该绕组的抽头数
接线位置数
连接方式
19.有无“无负载”抽头:有或没有
如果有:在哪个绕组上?
最大抽头电压
最小抽头电压
该绕组的抽头数
所需输入数据(续)
铁芯数据
20.截面积:毛截面与净截面
21.铁芯:a) 共有多少条
b) 每条的宽度
c) 每条的叠数
d) 芯体的周长或直径
22.通量密度
23.窗口尺寸:高度及宽度
23.a.窗口中心线的位置
24.接缝方式:全斜角接缝或半斜角接缝
25.材料:钢材等级及钢片厚度
25.a.在基准通量密度下的瓦/公斤数:
空隙数据
26.间隙:铁芯与绕组导线之间的空隙
27.间隙:绕组与绕组之间(绕组的导线与导线之间)的空隙28.间隙:相与相之间(导线与导线之间)的空隙
29.每个绕组的留空系数[1]
30.每个绕组的填充和抽头空间[2](沿高度的方向)
31.每个绕组的边缘距离
a)导线至线圈边缘
b)导线至铁芯箍圈
31a.每个绕组的高度:
径向:
轴向:
32.每个绕组的线槽:
径向:数量及尺寸[3]
轴向:数量及尺寸[4]
所需输入数据(续)绕组数据
33.每个绕组的电流密度
34.绕组类型:(层式/盘式/螺旋式)
35.线层或线盘的数目
36.每盘或每层的圈数
37.每圈的导线数
38.多机架导线:交叉式:是或不是
39.导线尺寸:宽度与厚度
40.每个绕组的绝缘措施:
a)导线的绝缘:
导线各边用纸还是绝缘漆绝缘
b)层间绝缘:
绝缘纸厚度及层数
c)绕组间绝缘:
绝缘纸厚度及层数
d)线圈外部包紥:
绝缘纸厚度及层数
箱体数据
41.箱体实际尺寸
42.散热器冷却面积
高温设计指标
阻抗:最小值与最大值
空载损耗:最大值
负载损耗:最大值
重量:最大值
顶层油温升:最大值
平均绕组温升:最大值
环境温度:最大值
所需输入数据(续)
注:
[1]留空系数:对绕组的纵向截面而言,留空系数指的是由导线材料所占据面积的比例,
以十进制小数表示。
[2]填充与抽头空间:
填充空间:指沿线圈轴向测得的空间,用来在线圈初步挤压以后对绕组的安培匝数进行平衡以及对高度进行调节。
抽头空间:沿线圈轴向测得的空间,用来为绕组的抽头提供连接。
[3]径向油槽:绕组内部的油槽,用以使油沿径向流动。
在盘式绕组中,这一油槽的尺寸
与相邻线盘之间的空间是相等的。
[4]轴向油槽:绕组内部的油槽,用以使油沿轴向(即垂直方向)流动。
这一油槽的尺寸
沿径向测得。
说明:
在进行设计分析时,我们首先利用我们的变压器分析程序为制造商目前的设计方案建立一个计算机模型。
由于我们的程序不是一个真正的设计程序,为了建立一个精确的模型,我们需要了解设计方案的所有细节,以便研究该设计的热学特性,同时给我们一个起点,针对用Nomex®材料取代纤维素等低温材料的可能性提出建议。
RMP
1999年11月29日
额定机电数据
500千伏安模拟结果比较。
