第6章 零件图

第6章组合体由两个或两个以上的基本体组成的类似机件的形体称为组合体。

本章着重研究组合体视图的画法、看图方法和尺寸标注，为今后学习零件图奠定基础。

6.1 组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若干个基本几何体组合而成。

这些基本体可以是完整的，也可以是经过钻孔、切槽等加工。

如图6-1a所示的支座，可看成由圆筒、底板、肋板、耳板和凸台组合而成，如图6-1b所示。

在绘制组合体视图时，应首先将组合体分解成若干简单的基本体，并按各部分的位置关系和组合形式画出各基本几何体的投影，综合起来，即得到整个组合体视图。

这种假想把复杂的组合体分解成若干个基本形体，分析它们的形状、组合形式、相对位置和表面连接关系，使复杂问题简单化的思维方法称为形体分析法。

它是组合体的画图、尺寸标注和看图的基本方法。

a） b）图6-1 支座的形体分析a）直观图 b）分解图6.1.2 组合体的组合形式及表面连接关系1. 组合体的组合形式组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。

叠加是将各基本体以平面接触相互堆积、叠加后形成的组合形体，如图6-2a 所示。

切割是在基本体上进行切块、挖槽、穿孔等切割后形成的组合体，如图6-2b所示。

图6-2c所示的组合体则是叠加和切割二种形式的综合。

a） b） c）图6-2 组合体的组合形式a）叠加式组合体 b）切割式组合体 c）综合式组合体2. 组合体的表面连接关系组合体表面连接关系有平齐、相交和相切三种形式。

弄清圆筒底板肋板耳板凸台组合体表面连接关系，对画图和看图都很重要。

（1）当组合体中两基本体的表面平齐（共面）时，在视图中不应画出分界线，如图6-3所示。

（2）当组合体中两基本体的表面相交时，在视图中的相交处应画出交线，如图6-4、图6-5、图6-6所示。

图6-3 两表面平齐的画法 图6-4 平面与平面相交图6-5平面与曲面相交 图6-6 曲面与曲面相交（3）当组合体中两基本体的表面相切时，在视图中的相切处不应画线，如图6-7所示。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。

272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。

机械制图（少学时）（第二版）习题册参考答案12第1章 制图基本知识与技能1—5 尺寸标注练习 (二)31—7 参照图例用给定的尺寸作弧连接451—8 按图上所注尺寸完成下列图形的线段连接 （比例 1∶1 ）67第2章 正投影作图基础891011121314152—9 平面的投影 （一）162—10平面的投影 （二）172—11 根据基本体的两视图补画第三视图,并写出基本体的名称 ( 1、2、3题标注尺寸)182—12 基本体的投影作图与尺寸标注2—13根据立体图画三视图（尺寸从立体图中量取，去整数）19202—14 平面切割体 （一）完成平面体被切割后的三面投影212—15 平面切割体 (二) 完成平面体被切割后的三面投影222—16 曲面切割体 (一)完成曲面体被切割后的左视图,并进行比较,找出异同点和规律232—17 曲面切割体 (二)完成曲面切割体被切割后的视图或补画视图中的缺线2—18由给定视图画正等轴测图 (一)任选三题：单号或双号2—19由给定视图画正等轴测图 (二)任选三题：单号或双号24252—20 徒手作图基本练习262—21 根据两视图徒手补画左视图或俯视图，并在斜格内画正等轴测图。

272—22 补画视图中的漏线 （在给出的轴测图轮廓内徒手完成轴测草图）28训练与自测题29训练与自测题 （续）30第3章 组合体3—1 补画下列组合体表面交线313—2 按形体分析的方法逐步画出轴测图所示组合体的三视图3—3补画视图中漏画的相贯线（一）323—4补画视图中漏画的相贯线（二）（可用简化画法）3334353—6 参照轴测图，补画三视图中的漏线（一）363—7 参照轴测图，补画三视图中的漏线（二）373—8 根据两视图，（参照轴测图）补画另一视图（一）383—9 根据两视图，（参照轴测图）补画另一视图（二）3—10根据轴测图徒手画三视图（可选若干题）393—10（续）403—10（续）（15、16题略）413—13标注尺寸（数值从图中量取，取整数）423—14用▲符号标出宽度、高度方向尺寸主要基准，并补注视图中遗漏的尺寸（数值从图中量取）433—15 标注组合体的尺寸，数值从视图中量取（取整数），并标出尺寸基准443—16画组合体的三视图，并标注尺寸453—17第二次作业——组合体46473—18参照轴测图，根据给出的主视图补画俯、左视图（立体的宽度为10mm）483—19参照第1题，读懂组合体的三视图，并填空493—20根据给定的两个视图补画左视图（有多种答案，至少画出两个）50。

机械制图-第六章零件图一、引言本文档是机械制图第六章的学习笔记，主要内容是关于零件图的制图方法和注意事项。

在机械设计中，零件图是非常重要的一部分，它能够以图形的形式准确地表达零件的外观和尺寸，为后续加工和装配提供重要参考。

二、零件图的基本要素零件图的基本要素包括视图、尺寸标注、标线和符号标注等。

下面将分别介绍各个要素的制图方法和注意事项。

1. 视图视图是零件图的基础，它能够展示零件的外形和内部结构。

常用的视图有主视图、平面视图和剖视图等。

•主视图：主视图是零件的主要展示视图，通常选取与零件特征直接相关的视图作为主视图。

在绘制主视图时，需要考虑视图与坐标系的关系，保证视图的准确性和一致性。

•平面视图：平面视图是相对于主视图而言的。

它能够展示零件的一侧或上下面的形状和特征。

在绘制平面视图时，需要根据零件的特征选择合适的视图方向，并保持视图的正交性。

•剖视图：剖视图是零件内部结构的展示视图，它通过切割零件并展示其截面来表现零件的内部结构。

在绘制剖视图时，需要选择合适的切割方向，并使用合适的符号标注来表示切割面。

2. 尺寸标注尺寸标注是指对零件尺寸的标定和注释。

在零件图中，尺寸标注需要遵循一定的规范和规则。

•尺寸线：尺寸线是连接尺寸箭头和尺寸线标注的实线。

它应该与标注的尺寸线垂直，并与零件轮廓线保持一定的距离。

•尺寸箭头：尺寸箭头是指尺寸线两端的箭头标注，用于指示尺寸的方向。

•尺寸线标注：尺寸线标注是指标注在尺寸线上的具体尺寸数值，它通常位于尺寸线的中部。

3. 标线标线是用于标示零件的特殊特征和加工要求的线条。

常用的标线有无限线、中心线、对称线和界线等。

•无限线：无限线用于表示零件的无限延伸或无限长度。

•中心线：中心线用于表示零件的对称轴或旋转轴，并指示零件的中心线位置。

•对称线：对称线用于表示零件的对称面或对称线，并指示零件的对称性。

•界线：界线用于标示零件中不同的加工区域或加工要求。

4. 符号标注符号标注用于表示一些特殊的零件要求和加工要求，常常使用一些符号来代替文字说明。

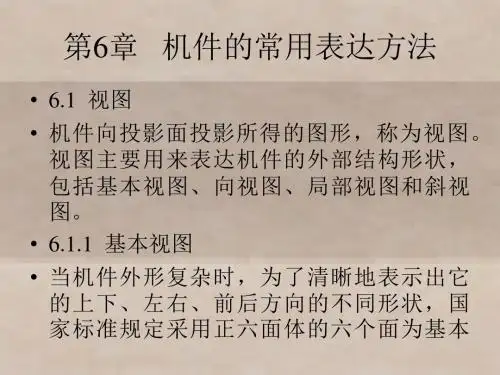

第6章机件的常用表达方法一、本章重点：1．基本视图、向视图、局部视图、斜视图的画法和标注；2．斜视图的概念，全剖、半剖、局部剖视图的画法和标注；3．断面图的概念、种类、画法和标注以及肋的规定画法。

二、本章难点：1．斜视图的概念，斜剖视图的画法与标注；2．阶梯剖、旋转剖、复合剖的画法和标注；3．移出断面和重合断面图的画法和标注；三、本章要求：通过本章的学习，要掌握基本视图的画法，常用剖视图的画法和标注，断面图的画法和标注，一些简化画法和规定画法。

对机件的表达，做到：选择视图选择恰当，表达合理完整。

四、本章内容：§6-1 视图一、基本视图对于形状复杂的机件，为了完整、清晰地表达它的各方面的形状，国家标准规定，可在原有三个投影面的基础上，再增设三个投影面，组成六面体，国家标准将这六个面规定为基本投影面。

机件向基本投影面投射所得的视图，称为基本视图。

基本视图除了以前介绍过的主视图、俯视图和左视图外，还有：从右向左投射得到的右视图；从下向上投射得到的仰视图；从后向前投射得到的后视图。

二、向视图如不按展开配置，则需标注，如下图。

视图不按展开配置时的标注三、局部视图如图所示的机件，用主、俯两个基本视图已将主要结构表达清楚，但左、右两凸台形状不清晰，若因此再画两个基本视图，则大部分结构属于重复表达，这时可只画凸台部分。

这种将机件的某一局部结构向基本投影面投射得到的视图，称为局部视图。

四、斜视图当机件的某一部分结构形状是倾斜的，在基本投影面上无法表达该部分的实形和标注真实尺寸时，可把倾斜部分向与之平行的新投影面投射，得到反映实形的图形，如图6-4所示。

这种将机件向不平行于任何基本投影面的平面投射所得到的视图称为斜视图。

斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有时为了合理利用图纸或画图方便，可将图形旋转。

如下图。

斜视图旋转§6-2剖视图当机件内部结构比较复杂时，视图中会出现许多虚线，给看图造成困难,也不便于标注尺寸和技术要求。
