超声清洗设备(原理构造)

超声波清洗机的原理超声波清洗机是一种利用高频声波振荡来清洗物体表面的设备。

它可以用于清洗各种物品，包括金属、塑料、橡胶和玻璃等材质的物品。

本文将介绍超声波清洗机的原理，以及它在清洗过程中的作用。

原理超声波是一种高频机械波，其频率通常大于20kHz。

超声波清洗机利用超声波的振荡原理来清洗物品表面。

在清洗过程中，超声波能够产生高强度的振荡，从而产生一个强大的搅拌效应。

这种搅拌效应能够将污渍从物品表面彻底清洗掉。

超声波清洗机通常由超声波发生器、超声波换能器和清洗槽组成。

超声波发生器能够将普通电能转换成超声波能量，并将其送入超声波换能器中。

超声波换能器能够将超声波能量转换成机械能，从而使清洗槽产生振荡。

当物品被放入清洗槽中时，这种振荡能够将物品表面的污渍震动掉落并悬浮于清洗槽中。

作用超声波清洗机的主要作用是用于清洗物品表面的污渍。

这种清洗方式非常高效，能够将污渍从物品表面彻底清除，而且不会对物品造成任何损害。

与传统的清洗方式相比，超声波清洗机的效果更加显著，清洗速度更快，清洗效率更高。

超声波清洗机适用于各种材质的物品清洗，比如金属、塑料、橡胶和玻璃等材质的物品。

它被广泛应用于工业生产中，比如清洗钣金、陶瓷制品、光学器具、医疗器械等。

此外，它还被用于制药、食品加工等行业。

总结超声波清洗机是一种利用高频声波振荡清洗物品表面的设备。

它的原理是通过超声波的振荡产生强烈的搅拌效应，将物品表面的污渍彻底清除。

超声波清洗机适用于各种材质的物品清洗，并且广泛应用于工业生产和其他行业。

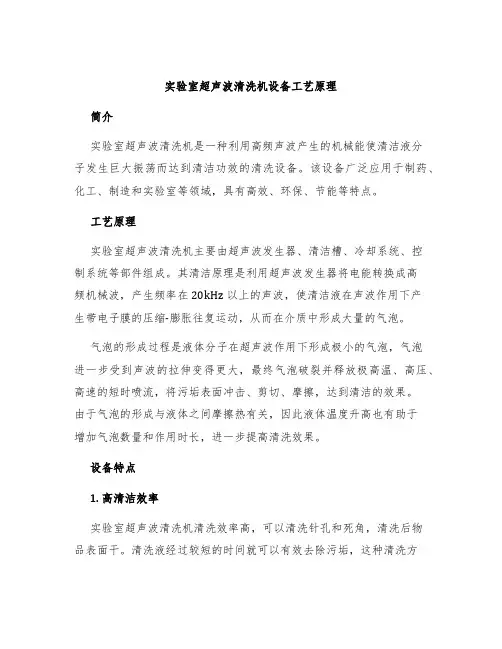

实验室超声波清洗机设备工艺原理简介实验室超声波清洗机是一种利用高频声波产生的机械能使清洁液分子发生巨大振荡而达到清洁功效的清洗设备。

该设备广泛应用于制药、化工、制造和实验室等领域，具有高效、环保、节能等特点。

工艺原理实验室超声波清洗机主要由超声波发生器、清洁槽、冷却系统、控制系统等部件组成。

其清洁原理是利用超声波发生器将电能转换成高频机械波，产生频率在20kHz以上的声波，使清洁液在声波作用下产生带电子膜的压缩-膨胀往复运动，从而在介质中形成大量的气泡。

气泡的形成过程是液体分子在超声波作用下形成极小的气泡，气泡进一步受到声波的拉伸变得更大，最终气泡破裂并释放极高温、高压、高速的短时喷流，将污垢表面冲击、剪切、摩擦，达到清洁的效果。

由于气泡的形成与液体之间摩擦热有关，因此液体温度升高也有助于增加气泡数量和作用时长，进一步提高清洗效果。

设备特点1. 高清洁效率实验室超声波清洗机清洗效率高，可以清洗针孔和死角，清洗后物品表面干。

清洗液经过较短的时间就可以有效去除污垢，这种清洗方式而避免了传统的重力清洗或化学清洗的弊端。

同时，清洗液的流量和温度可以被调节，从而柔性地清洗不同类型的物品。

2. 高安全性实验室超声波清洗机的清洗液溶剂可以选择性地使用水和其他配方的清洁液，有机溶剂和对人体健康和生态环境有害的溶剂则不需要使用。

而且，清洗噪声很低，不会对实验室工作带来负面影响。

3. 高灵敏度实验室超声波清洗机清洗液的震动波长是毫米级，可以使清洁液分子在很小的空间内达到极高的速度和力度，从而形成的高速喷流可以将单个污垢粒子、粉尘和菌落从表面彻底清除，不留死角。

同时，清洁液也不会对物品表面产生任何影响，不会有反应或腐蚀等负面影响。

4. 高节能性实验室超声波清洗机的清洗方式节能，清洗液可以重复使用，对环境有保护作用。

在清洗过程中，清洁液中的能量耗散可以被调节并最小化，达到清洗高效的同时节能减排。

应用领域实验室超声波清洗机被广泛地应用于制药、化工、机械制造、电子、半导体、光学、精密机械制造、生物科学和仪器研制等领域。

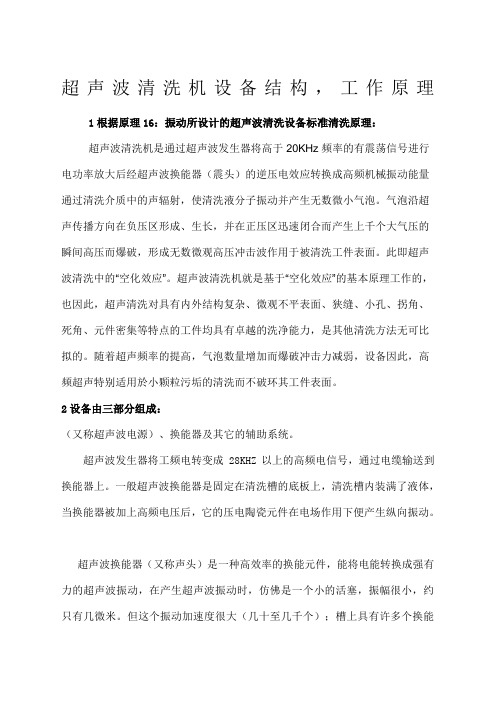

超声波清洗机设备结构，工作原理1根据原理16：振动所设计的超声波清洗设备标准清洗原理：超声波清洗机是通过超声波发生器将高于20KHz频率的有震荡信号进行电功率放大后经超声波换能器（震头）的逆压电效应转换成高频机械振动能量通过清洗介质中的声辐射，使清洗液分子振动并产生无数微小气泡。

气泡沿超声传播方向在负压区形成、生长，并在正压区迅速闭合而产生上千个大气压的瞬间高压而爆破，形成无数微观高压冲击波作用于被清洗工件表面。

此即超声波清洗中的“空化效应”。

超声波清洗机就是基于“空化效应”的基本原理工作的，也因此，超声清洗对具有内外结构复杂、微观不平表面、狭缝、小孔、拐角、死角、元件密集等特点的工件均具有卓越的洗净能力，是其他清洗方法无可比拟的。

随着超声频率的提高，气泡数量增加而爆破冲击力减弱，设备因此，高频超声特别适用於小颗粒污垢的清洗而不破环其工件表面。

2设备由三部分组成：（又称超声波电源）、换能器及其它的辅助系统。

超声波发生器将工频电转变成 28KHZ以上的高频电信号，通过电缆输送到换能器上。

一般超声波换能器是固定在清洗槽的底板上，清洗槽内装满了液体，当换能器被加上高频电压后，它的压电陶瓷元件在电场作用下便产生纵向振动。

超声波换能器（又称声头）是一种高效率的换能元件，能将电能转换成强有力的超声波振动，在产生超声波振动时，仿佛是一个小的活塞，振幅很小，约只有几微米。

但这个振动加速度很大（几十至几千个）；槽上具有许多个换能器，施加相同的频率及相位的电能时，就合成了一个巨大的活塞进行往复振动，这种振动的现象，就是平时我们所说的超声波。

以下是超声波的组成部分说明(1)换能器：采用特种锆酸钛酸铅PZT压电陶瓷片组成的三明治式的振动头具有效率高、寿命长、不易发生故障的优点。

换能器采用特种耐高温、耐振动、高粘度的树脂胶辅以特殊的方法加以固定绝不脱落，且可耐受100℃150℃的高温(2)超声波发生器（电源）：采用功率MOS管超声波发生器，电路先进，结构完整，辅以灵敏可靠的集成控制系统，保证了超声波清洗机在各种负载下稳定工作。

超声波清洗机工作原理及使用一、超声波清洗机概述超声波清洗机是一种利用超声波振动作用于清洗液中产生高频液流的清洗设备，它可以清洗掉微小尘埃、油脂、氧化层等表面脏污，常用于电子、仪器、航空等行业。

二、超声波清洗机的工作原理超声波清洗机主要由振子、发生器、清洗槽和管路系统等组成。

1.振子超声波清洗机中的振子是由射频电压变成高频机械振动的机械转换器。

能够将射频电压转换成机械振动的物质称为压电晶体，因此振子中使用压电晶体并利用其达到压力与变形相互之间的转换。

2.发生器超声波清洗机中的发生器是将AC电压变成高频射频电压的装置，采用电子功率放大装置作为发生器，将低频交流电压升高到射频电压。

3.清洗槽超声波清洗机中的清洗槽通常是由不锈钢制成的，污浊物质被清理掉后，容易在清洗槽中沉淀，通过泵、管路输送回收并处理。

4.管路系统超声波清洗机中的管路系统通常包括了清洗槽、加热器、废液回收器等设备，输入的液体通过管路输送到清洗槽中，清洗的物品通过管路输送到清洗槽中清洗。

三、超声波清洗机的使用方法超声波清洗机的使用是非常方便简单的，以下是使用步骤：1.打开超声波清洗机电源，确认电源灯亮起。

2.查看清洗槽里的水位，如液面过低，需添加清洗液。

3.到目标场所，取出要清理目标物。

4.把要清洗的物品放在清洗槽中，注意不能超过液面，否则容易造成电压被烧坏或污染液体。

5.确认已将管路系统正确连接上了，按下经序排列的操作按钮，设定好清洗时间、温度等参数。

6.收集废液并回收处理。

四、注意事项在使用超声波清洗机时，需要注意以下几点：1.不能接触投影仪口、麦克风口、喇叭口等易受损的部位，避免故障发生。

2.在使用过程中，尽量避免使用过高压力清洗，以免对清洗物品造成损伤。

3.注意清洗液的浓度，过低不能很好地清洗物品，过高又会引起腐蚀等问题。

4.清洗时要注意防止把手伸进水中，以免发生触电事故。

经过以上安全措施的加持，可以确保超声波清洗机的安全、便捷、高效地进行各种清洗作业。

超声波清洗机的工作原理超声波清洗机是一种常见的清洗设备，它利用超声波的作用来实现对物体的彻底清洗。

本文将详细介绍超声波清洗机的工作原理以及其应用领域。

一、超声波清洗机利用了超声波振动在液体中的传导和放大效应，通过超声波的震荡作用，将物体表面的污垢和污染物从基本结构中剥离，并将其彻底分散在液体中。

1. 超声波发生器超声波清洗机的核心组件是超声波发生器。

超声波发生器会产生一种特定频率的电信号，并将其转化为超声波振动信号。

超声波一般是指频率高于20kHz的声波，无法被人耳听到。

2. 液体介质超声波需要通过介质传播，通常使用的液体介质是水或者清洗溶液。

液体作为传导介质，可以将超声波传播到被清洗物体的表面，并通过液体的震动将污物从物体表面剥离。

3. 清洗槽和超声波换能器超声波清洗机通常包含一个清洗槽和一个或多个超声波换能器。

清洗槽是用于装载被清洗物体和液体介质的容器，超声波换能器则将电能转化为超声波的振动。

超声波换能器通常由压电陶瓷材料制成，当电信号通过陶瓷材料时，产生压电效应，使陶瓷产生振动。

4. 超声波传导和放大超声波换能器产生的振动将通过液体介质传导到被清洗物体的表面。

当超声波传导到物体表面时，会产生剧烈的振动和震荡作用，将附着在物体表面的污垢和污染物分离。

5. 气泡共振在超声波清洗过程中，液体介质中的气体会受到超声波的影响而产生气泡。

这些气泡在超声波的作用下不断形成和破裂，释放出巨大的能量和压力。

气泡的产生和破裂过程称为气泡共振，它能够产生冲击波和微射流，从而进一步清洗物体表面。

二、超声波清洗机的应用超声波清洗机具有广泛的应用领域，常见的应用包括但不限于以下几个方面：1. 工业清洗超声波清洗机在工业领域被广泛应用于清洗零部件、模具、塑料制品等。

其高效的清洗效果可以迅速去除表面附着的油污、脂肪、污垢等，大大提高生产效率和产品质量。

2. 医疗器械清洗超声波清洗机也被广泛应用于医疗器械的清洗和消毒。

其能够彻底清洗器械表面的微生物和污染物，提高器械的卫生水平，确保医疗操作的安全性。

超声波清洗机原理超声波清洗机是一种利用超声波振动产生的微小气泡和高压水流来清洗物体的设备。

它在各个领域都有广泛的应用，如工业生产、医疗保健、实验室研究等。

本文将介绍超声波清洗机的原理及其工作过程。

一、超声波清洗机的原理超声波清洗机的核心原理是利用超声波振动的机械能和声波作用力来清洗物体。

超声波是指频率高于人类听力范围（一般在20kHz至100kHz之间）的声波。

超声波波长短，能量集中，能够产生强大的清洗效果。

超声波清洗机主要包括超声发生器、水槽和清洗液。

超声发生器通过电压的高频振荡产生超声波，并将超声波传递到水槽中的清洗液中。

清洗液可以是水或其他配制的溶液，用于携带超声波，并提供清洗效果。

二、超声波清洗机的工作过程当超声波传递到清洗液中时，会产生一种称为“声波空泡”的现象。

声波空泡是由清洗液中的气体分子因为超声波振动而形成的微小的气泡。

在超声波波动的过程中，声波空泡会不断地膨胀和收缩。

声波空泡的膨胀和收缩过程会产生强大的冲击波。

当冲击波作用在物体表面时，物体表面的污垢、油脂等会被冲击打散，并被清洗液带走。

同时，声波空泡的剧烈运动还会作用于物体表面和微小孔隙内，将污垢从中排出。

超声波清洗机的清洗效果与清洗液的选择和超声波的频率有关。

清洗液的选择要根据被清洗物体的性质和清洗需求来确定。

一般情况下，水作为清洗液已经具备一定的清洗效果。

而对于一些难以清洗的物体，如金属表面的氧化层，可以配制特定的溶液来提高清洗效果。

超声波清洗机在工业生产中的应用非常广泛。

它可以用来清洗零部件、模具、印刷电路板等。

超声波清洗机还可以应用于医疗领域，如清洗外科手术器械、牙科器械等。

在实验室研究中，超声波清洗机也是常用设备，用于清洗实验仪器、试管等。

总结：超声波清洗机是一种利用超声波振动的机械能和声波作用力来清洗物体的设备。

它通过产生声波空泡的现象，利用空泡的冲击力和剧烈运动来清洗物体表面和微小孔隙。

超声波清洗机可以根据不同的需求选择适当的清洗液来提高清洗效果。

超声波清洗机设备方案简介：超声波清洗机是一种高效、快速清洗各类物体的设备，通过超声波发生器将电能转化为机械能，形成超声波频率，通过液体介质中的声波振动，使物体表面和内部的污垢分离和脱落，达到清洗的效果。

本文将详细介绍超声波清洗机的设备方案。

设备工作原理：超声波清洗机由超声波发生器、振子、液体槽等组成。

超声波发生器产生高频电能，通过振子转化为机械能，产生超声波频率。

超声波通过液体介质传导，形成微小的气泡并瞬间破裂，从而产生强大的冲击力和微流动，实现物体表面和内部的清洗效果。

设备特点：1. 高效清洗：超声波振动能够在短时间内去除物体表面的顽固污垢，提高清洗效率。

2. 无损清洗：超声波在水中传播，不会对物体产生机械划伤或磨损，保护物体表面的完整性。

3. 环保节能：采用液体介质进行清洗，无需化学溶剂，减少了有机溶剂对环境的污染。

4. 多功能应用：适用于各类材料的清洗，如金属、陶瓷、玻璃等，广泛应用于机械、电子、医疗、制药等行业。

设备选择指南：1. 清洗需求分析：根据清洗对象的尺寸、材料和污垢种类判断清洗机的规格和超声波功率。

2. 设备配置选型：选择容量、材质和形状适宜的清洗槽，确保物体能够完全浸泡在液体中。

3. 控制系统设计：合理设计自动控制系统，实现清洗时间、温度和超声波功率的调控。

4. 设备操作便捷性：考虑设备是否具备液体循环过滤系统、自动上料及排渣系统等功能，以提高生产效率。

5. 设备维修维护：选择具有较长寿命、易损件易更换的设备，减少维修成本和停机时间。

设备应用案例：1. 机械零部件清洗：超声波清洗机可用于清洗各类机械零部件，如齿轮、轴承、阀门等，去除油污和金属屑。

2. 电子元器件清洗：超声波清洗机可用于电子元器件的清洗，如印刷电路板、芯片等，去除焊剂和污垢。

3. 医疗器械清洗：超声波清洗机可用于医疗器械的清洗，如手术器械、注射器等，去除细菌和血液残留。

4. 精密仪器清洗：超声波清洗机可用于精密仪器的清洗，如显微镜、光学仪器等，去除灰尘和污染。

超声波清洗机的工作原理超声波清洗机是一种利用超声波振动原理进行清洗的设备，它在各种行业中被广泛应用，如电子、光学、制药、汽车等。

本文将详细介绍超声波清洗机的工作原理。

一、超声波清洗机的原理超声波清洗机的工作原理基于超声波振动。

超声波是指频率超过20kHz的声波，其振动频率高于人类听觉范围。

超声波清洗机通过产生频率高达数十kHz至上百kHz的超声波，将能量传递到液体中，从而产生强大的清洗效果。

二、超声波清洗机的组成超声波清洗机通常由发生器、换能器、超声波震源和清洗槽等组成。

发生器是产生超声波的核心部件，它将电能转化为超声波振动能。

换能器则接收发生器输出的电能，并将其转化为超声波震源。

超声波震源将机械振动能传输到液体中，实现清洗效果。

清洗槽则是容纳被清洗物体和清洗剂的容器。

三、超声波清洗的过程1. 发生超声波：发生器产生高频电能，在换能器的作用下，电能被转化为机械振动能，形成超声波。

2. 超声波传递：超声波震源将超声波振动能传输到液体中，形成强大的声波能量区域。

3. 超声波作用：液体中的超声波声波能量产生强大的应力作用，并产生一个由声波节点和反声波节构成的复杂声场。

4. 清洗效果：在复杂声场的作用下，液体中的微小气泡扩大、破裂，释放出巨大的冲击能量，冲击力和高速液体流动共同作用下，将附着于被清洗物体表面的污垢分解并剥离。

四、超声波清洗机的优势1. 清洗效果显著：超声波能够产生高频的冲击和剥离力，能够清洗到被清洗物体表面的微小裂隙和细小孔隙。

2. 清洗速度快：超声波的高频振动使得清洗液体的流动加快，加速了清洗效果的实现。

3. 环境友好：超声波清洗机使用水或者环保型清洗剂，无需使用有机溶剂，对环境无污染。

4. 清洗全面：由于超声波的迷造除颤作用，它可以清洗到一些难以到达的角落和密集区域，实现全面清洗。

五、超声波清洗机的应用领域超声波清洗机在多个行业中被广泛应用。

在电子行业，它可用于清洗电路板和电子元件表面的焊渣和污垢；在光学行业，可以用于清洗镜片和透镜；在制药行业，可用于清洗器械和容器等。

超声波清洗机的工作原理超声波清洗机是一种利用超声波作用进行清洗的设备。

超声波，即超声振动波，是频率高于人类听觉范围(20kHz)的机械振动波。

在清洗过程中，超声波的振动不仅能够产生细小颗粒的高速运动，还可以在液体中形成高能量区域，从而加速和增强清洗过程。

超声波清洗机的工作原理主要包括超声发生器、超声换能器和清洗槽等关键部件。

首先，超声发生器通过电能转化为超声电能。

它内部包含了电源、振荡器和功率放大器等组成部分。

电源提供所需的电能，振荡器将电能转化为高频振动信号，功率放大器放大振荡器产生的信号以及频率调节。

其次，超声换能器是将超声电能转化为机械振动能的装置。

它由压电陶瓷片和金属震盘组成。

压电陶瓷片在电场作用下变形，使金属震盘发生伸缩变形，产生机械振动，这种振动即为超声波。

最后，清洗槽是放置待清洗物品和清洗溶液的容器。

当超声波通过液体时，它会形成稀疏区和密集区，即产生声压波，使液体分子间的距离不断变化，产生高频振动。

这种高频振动能够破坏液体表面张力，从而使污垢与物体表面分离。

超声波清洗机的工作原理主要有以下几点：1. 液体中的超声波功率密度不再均匀，因为超声波周围的固体振动会引起液体中的局部退相干，从而形成液体中的定向流动。

这种微小的动微量层对污垢的清洗非常有效。

2. 超声波振动能够产生涡流和空化现象。

涡流是指液体在超声波的振动作用下形成的微小涡旋流动。

这种流动对于去除物体表面和微孔中的污垢非常有效。

空化现象是指液体中形成的气泡爆破所产生的剧烈振动。

空化效应能够增大清洗液中的物理作用力和化学作用力，使其更容易清除污垢。

3. 超声波振动还能加速物质的扩散和弥散。

由于超声波振动的高能量，液体中的分子会发生大范围的位移和相互碰撞，加速物质在液体中的扩散和弥散过程。

这种扩散和弥散能够充分溶解和分解污垢，提高清洗效果。

4. 超声波还可使溶液中的颗粒产生径向舞动和微射流。

当溶液中的颗粒受到超声波振动的作用时，会产生径向舞动和微射流。

超声波清洗机设备结构,工作原理1根据原理16：振动所设计得超声波清洗设备标准超声波清洗清洗原理：超声波清洗机就是通过超声波发生器将高于20KＨｚ频率得有震荡信号进行电功率放大后经超声波换能器(震头)得逆压电效应转换成高频机械振动能量通过清洗介质中得声辐射，使清洗液分子振动并产生无数微小气泡。

气泡沿超声传播方向在负压区形成、生长，并在正压区迅速闭合而产生上千个大气压得瞬间高压而爆破，形成无数微观高压冲击波作用于被清洗工件表面。

此即超声波清洗中得“空化效应”.超声波清洗机就就是基于“空化效应"得基本原理工作得，也因此,超声清洗对具有内外结构复杂、微观不平表面、狭缝、小孔、拐角、死角、元件密集等特点得工件均具有卓越得洗净能力，就是其她清洗方法无可比拟得。

随着超声频率得提高,气泡数量增加而爆破冲击力减弱，设备因此，高频超声特别适用於小颗粒污垢得清洗而不破环其工件表面.２设备由三部分组成：超声波发生器(又称超声波电源）、换能器及其它得辅助系统。

超声波发生器将工频电转变成 28ＫHZ以上得高频电信号，通过电缆输送到换能器上.一般超声波换能器就是固定在清洗槽得底板上,清洗槽内装满了液体，当换能器被加上高频电压后，它得压电陶瓷元件在电场作用下便产生纵向振动.ﻫﻫ超声波换能器(又称声头）就是一种高效率得换能元件，能将电能转换成强有力得超声波振动,在产生超声波振动时,仿佛就是一个小得活塞,振幅很小,约只有几微米.但这个振动加速度很大(几十至几千个）；槽上具有许多个换能器,施加相同得频率及相位得电能时，就合成了一个巨大得活塞进行往复振动，这种振动得现象，就就是平时我们所说得超声波.以下就是超声波得组成部分说明（１)换能器：采用特种锆酸钛酸铅PZT压电陶瓷片组成得三明治式得振动头具有效率高、寿命长、不易发生故障得优点。

换能器采用特种耐高温、耐振动、高粘度得树脂胶辅以特殊得方法加以固定绝不脱落，且可耐受１０0℃1５0℃得高温(２)超声波发生器(电源）：采用功率ＭOS管超声波发生器,电路先进，结构完整，辅以灵敏可靠得集成控制系统，保证了超声波清洗机在各种负载下稳定工作。
