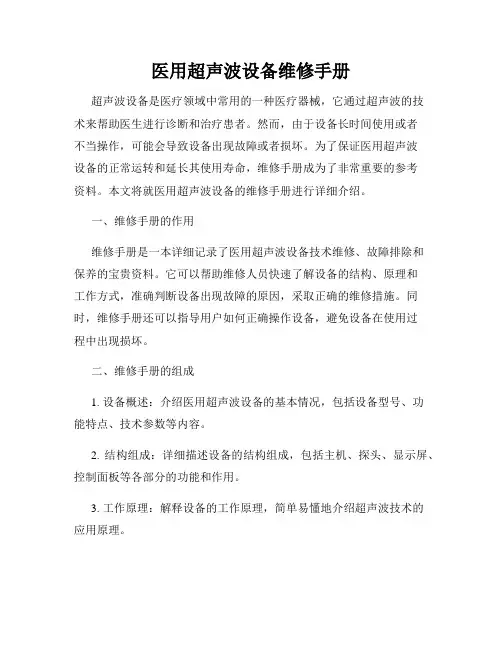

医用超声波设备维修手册超声波设备是医疗领域中常用的一种医疗器械，它通过超声波的技术来帮助医生进行诊断和治疗患者。
然而，由于设备长时间使用或者不当操作，可能会导致设备出现故障或者损坏。
为了保证医用超声波设备的正常运转和延长其使用寿命，维修手册成为了非常重要的参考资料。
本文将就医用超声波设备的维修手册进行详细介绍。
一、维修手册的作用维修手册是一本详细记录了医用超声波设备技术维修、故障排除和保养的宝贵资料。
它可以帮助维修人员快速了解设备的结构、原理和工作方式，准确判断设备出现故障的原因，采取正确的维修措施。
同时，维修手册还可以指导用户如何正确操作设备，避免设备在使用过程中出现损坏。
二、维修手册的组成1. 设备概述：介绍医用超声波设备的基本情况，包括设备型号、功能特点、技术参数等内容。
2. 结构组成：详细描述设备的结构组成，包括主机、探头、显示屏、控制面板等各部分的功能和作用。
3. 工作原理：解释设备的工作原理，简单易懂地介绍超声波技术的应用原理。
4. 维修流程：针对设备常见故障，提供详细的维修流程和操作步骤，包括故障诊断、维修方法、更换零部件等内容。
5. 保养维护：指导用户如何正确保养设备，延长设备的使用寿命，包括日常清洁、定期维护、保养注意事项等内容。
6. 故障代码：列举设备可能出现的故障代码及解决方法，帮助用户快速排除故障。
7. 注意事项：提醒用户在使用设备时需要注意的事项，保证设备的安全运行。
三、维修手册的编写原则1. 准确性：维修手册内容要准确无误，避免因错误操作导致设备进一步损坏。
2. 规范性：维修手册要符合相关标准和规范，确保维修操作符合规定。
3. 易懂性：维修手册要简洁易懂，避免使用过多专业术语，确保用户可以快速理解并操作。
4. 实用性：维修手册要针对性强，提供实用的维修方法和解决方案。
四、总结医用超声波设备维修手册是保证设备正常运行和延长使用寿命的重要参考资料，对于维修人员和用户都具有重要意义。
依据：《GMP》与药品生产质量检验的要求
目的：建立超声清洗机标准操作及维修保养规程，用以保证实验仪器操作的一致性。
范围：超声清洗机
1、技术参数
1.1电源220V±10% 50赫兹
1.2输出功率≥50瓦
1.3连续工作时间8小时
2、操作前准备
2.1检查清洗槽内是否清洁
2.2准备好需清洗的物品及说用的清洗液。
3、操作过程
3.1在清洗槽内注入清洗液，其高度为槽深的确良/2左右（但不能超过2/3）。
3.2将被清洗的物体放入清洗槽内（重物需吊放）。
3.3将开关拨向“开”的位置，这时机器工作。
3.4清洗结束后，开关拨向“关”的位置，取出物件，倒掉清洗液。
4、维修保养及注意事项
4.1机器内无清洗液时切勿开机，以免损坏机器。
4.2使用者切勿随便调动匹配变压器。
4.3清洗时，必须根据玷污物的性质，选择合适的清洗液和温度，以获得高效、优质的清
洗效果。
4.4清洗较重的物品时，必须将物品吊放在清洗槽中，严禁将重物直接放置在清洗槽底部，
造成过载，损坏机器。
4.5清洗物品时，一次不宜放的过多，并需分散悬放在清洗槽中，以获得最佳的清洗效果。
3. 清洗槽加热失效：检查该路的电源开关是否有电，检查加热指示灯是否亮， 检查该槽发热器是否烧毁， 相应接触器是否损坏， 温控器是否损坏，若公司 电工不能解决，请通知厂家派员过来维修。
4. 加热跳闸：检查该电源开关是否有问题， 评估车间使用电功率是否足够 （仅指新设备），若没问题请按上面第三条执行检查。
5.超声波功率减弱：A 、 若超声波底面堆积有脏物请及时清理，否则影响超声波的效果。
B 、 超声波长时间使用后会导致电流有所下降， 从而使超声波减弱， 可以通知厂 家派员调节一下电流即可。
C 、 超声波震子会随着使用的时间越长而效果有所下降，这是因为超声波震子是 消耗型电子元件，有一定的使用寿命，所以会随着时间的增长而慢慢减弱， 这是正常的现象。
超声波震子的寿命也取决于使用现场的环境 （如温度，湿度，空气的腐蚀性等都对超声波使用寿命有影响！）、使用频率等，如需连接工作，请于工作3-4小时停机半小时〜1小时，确保发生器不会因长时间工 作而导致元件散热不良等故障发生。
D 影响超声波效果的因素还有以下三个：①温度，由于超声波特有的特性，超声波强度在液体的温度 50-70度时效果是最好的，低于或高于这个温度都有 可能导致超声波效果不明显。
②清洗剂，刚放进清洗剂时，由于清洗剂还没 有完全溶解，效果会不太明显，请放进清洗剂后最少开超声波震动5分钟，才能进行清洗作业。
若使用一段时间后清洗效果不理想或在常规时间内清洗 不干净，这时需要更换新液和清洗剂即可（更换新液时间根据经验和清洗情 况而定）。
③清洗物放进槽的时候，会感觉超声波小了一些， 这是因为当清洗物放进去的时候，相当于超声波是负载工作，这种情况是正常的。
E 、若放进和提出物料时超声波突然发生啸叫声，这是因为水波动大而破坏超声波的空化效应而形成的，待水中平稳后即可消失。
6.如发现换能器受潮湿、导电粉尘沾染及强击，产生漏电、短路、击穿、裂纹 甚至脱落，贵司电工无法解决的，请通知厂家派员维修！命辑精选文档。
超声波清洗机维修方法超声波清洗机是一种重要的工业清洗设备，用于去除零件表面的污垢和污染物。
它通过超声波的振动作用，将有机物质和无机物质从零件表面上剥离下来。
然而，由于长时间使用和不当操作，超声波清洗机可能会出现故障。
在这种情况下，可以进行以下维修方法：1. 检查电源：首先，确认超声波清洗机是否有电源供应。
检查电源插头和插座，确保电源线没有损坏。
如果有电源供应问题，确定是否需要更换或修复电源线。
2. 检查控制面板：检查超声波清洗机的控制面板是否工作正常。
如果显示屏有问题或按键不灵敏，可以尝试重新启动设备或更换面板。
3. 检查超声波发生器：超声波发生器是超声波清洗机的核心部件。
如果无法产生超声波，可能是超声波发生器出现故障。
检查超声波发生器的电路板、连接线和控制组件，确保其正常工作。
如果超声波发生器损坏，可能需要更换或修复。
4. 清洁液替换：超声波清洗机使用的清洁液需要定期更换。
过期或污染的清洁液可能会影响清洗效果和设备性能。
将旧的清洁液排放，并根据使用说明，加入新的清洁液。
在更换清洁液时，要确保设备已经关闭并断开电源。
5. 清洁器篮维护：在清洗操作过程中，零件通常放置在清洁器篮中。
检查清洁器篮是否有损坏、变形或丢失的零件。
如果清洁器篮需要更换，可以联系生产商或供应商购买新的清洁器篮。
6. 气泵和过滤器清理：超声波清洗机通常配备气泵和过滤器，用于控制和过滤清洁液。
定期清理气泵和过滤器，以防止堵塞和影响设备的正常运行。
清洗液过滤器应该根据使用说明进行维护和更换。
7. 机械部件调整：超声波清洗机的机械部件包括转盘、密封圈和滚筒等。
如果发现机械部件出现松动或故障，可以调整或更换这些部件。
请注意，在进行机械部件调整之前，务必关闭设备并断开电源。
8. 维护记录和定期保养：维修超声波清洗机时，应保留维护记录，并遵循设备制造商的定期保养要求。
定期保养可以延长设备的使用寿命，减少故障发生的可能性。
总的来说，对于超声波清洗机的维修，我们应该首先检查电源和控制面板，然后检查超声波发生器和清洁液情况，同时进行清洁器篮、气泵和过滤器的清理和维护，调整机械部件，记录维护情况并进行定期保养。
超声波清洗器的常见故障分析超声波清洗器维护和修理保养超声波清洗器常见故障与检查方法一般有以下七种：一、换能器损坏：分析：可能因长时间处于开机使用状态，温度会渐渐上升导致胶体溶化换能器脱落或换能器陶瓷部分断裂。
检测：用摇表测量换能器的绝缘强度，绝缘强度在200M以下已无法使用，须换新的换能器。
换能器的内部陶瓷也会由于长期使用显现断裂，使其不能正常工作。
二、超声波清洗器的保险损坏：在开机后如发觉无电源显示，无动作，首先要看电源座内保险是否损坏。
分析：有可能是用户接地线与火线或零线混用，并没有接地（本机地线是与机器外壳相连接），还有可能是机器短路，元器件老化显现短路现象，导致保险损坏。
检测：拿出保险观看，有无断裂，用万用表通断档测量是否断开，更换新器件。
三、超声波清洗器的功率管损坏：分析：主板上的功率管会由于超声波清洗器长时间不间断使用或清洗液体太少长时间使用，使功率管显现短路情况。
检测：当功率管在主板上连接式，用万用表测量功率管两侧管脚的阻值，正常情况下应在22左右。
拿下功率管后（与主板断开连接），测量其各个管脚间应是不通的。
四、稳压管损坏分析：稳压管的损坏一般是在功率管阻值小或短路后，开机造成的，其本身是极少损坏的。
检测：依据二极管特性，正向导通，反向截至。
用万用表二极管档测量，正向阻值70左右，反向。
如数值偏差过大或正向阻值也是，更换新稳压管。
五、桥的损坏（二极管整流电路）分析：同稳压管情形检测：同样依据二极管特性（桥本身就是由二极管构成）六、电感、隔离变压器的损坏分析：由于超声波清洗器长时间工作，电感，变压器属于散热元件，其本身有可能会因温度过高而溶化，烧毁，造成短路。
检测：电感、变压器的损坏，大多数情况下直观能看出烧坏的痕迹，更换新器件。
七、掌控板的损坏（可调超声波清洗器）分析：长时间连续工作，元器件老化有关，还有和有时会渗入清洗液有关。
检测：在机器不工作情况下，断开掌控板与主板的连接。
把主板通电，如机器工作，则表示掌控板损坏，需要更换。
QCL60立式超声波清洗机维护保养SOP1.目的：建立QCL60立式超声波清洗机维护与保养SOP2.范围：适用于用于长沙楚天科技有限公司生产的QCL60立式超声波洗瓶机的维护与保养。
3.职责：洗瓶岗位的操作员工对本规程的实施负责。
4.内容4.1故障排除：4．1．1故障：主机停机触摸屏弹出超声波过载画面；原因：超声波发生器开关未开，超声波故障；排除方法：打开超声波开关，由专业人员检修超声波装置。
4．1．2故障：触摸屏弹出循环水压不足画面；原因：水泵未开，或水泵出故障，水位不够，循环氺阀门开启不够，喷淋水阀门开启不够；排除方法：开启水泵，检查水泵，向贮水槽内注水，开启循环水阀门，开启喷淋水阀门。
4．1．3故障：触摸屏弹出主机过载画面；原因：管路泄露，过滤器堵塞，过滤器排气口开启，倒瓶进入提升拨轮，提升拨轮与机械手交接不对位，机械手与出瓶拨轮交接不对位瓶子在出瓶道内翻到或出瓶通道调整不当，喷针不能插入瓶内，电机电流过大。
排除方法：检修管路，更换清洗滤芯，关闭排气口；移去倒瓶，查明原因并调正，查明原因并调正，移去倒瓶或调正好出瓶通道，查明原因并调正，查明机械过载原因，并排除查明电路故障，并排除。
4．1．4故障：触摸屏弹出干燥剂挤瓶画面；原因：联线时，烘干隧道内瓶子太多。
排除方法：走松隧道。
4．1．5故障：洗瓶洁净度不够；原因：新鲜水压力不够，压缩空气压力不够，滤芯损坏或堵塞，超声波不工作；排除方法：加大新鲜水压力，加大压缩空气压力，更换滤芯，检修超声波。
4．1．6故障：掉瓶；原因：接携手与拨轮交接不准，喷针与瓶子不对中；排除方法：调整喷针中心。
4.2清洗更换过滤芯4.2.1松开过滤器卡钳，拿下过滤器。
4.2.2旋下过滤芯，接过滤芯生产厂家要求清洗或更换过滤芯。
4.2.3按相反程序装回过滤芯及过滤罩。
4.2.4过滤芯的清洗与更换应在清洗剂的冲洗压力不能满足设定的压力时进行。
4.2.5滤芯应贮存在洁净、干燥的地方。
超声波清洗机xx

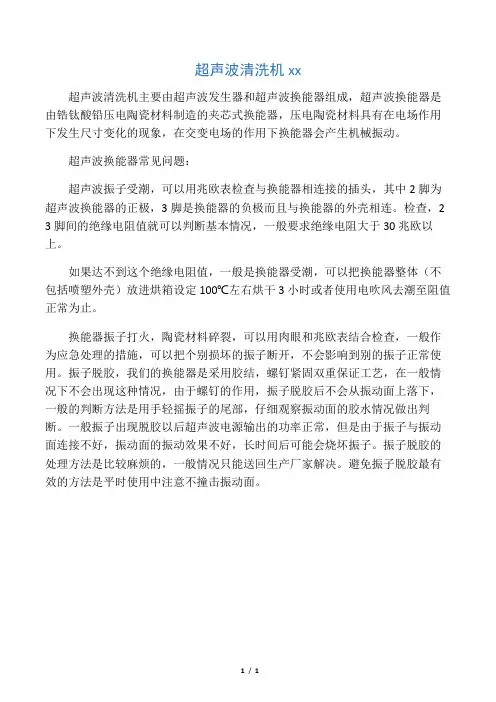

超声波清洗机主要由超声波发生器和超声波换能器组成，超声波换能器是由锆钛酸铅压电陶瓷材料制造的夹芯式换能器，压电陶瓷材料具有在电场作用下发生尺寸变化的现象，在交变电场的作用下换能器会产生机械振动。
超声波换能器常见问题：
超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极，3脚是换能器的负极而且与换能器的外壳相连。
检查，2 3脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。
如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。
换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。
振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。
一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。
振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。
避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。
1/ 1。
AQCL100型立式超声波清洗机检修标准操作规程1常见故障及排除方法1.1一般说明1.1.1故障应由设备员、受过培训的操作人员来排除，检修时必须切断电源，用手转动设备，仔细观察，直到找到故障原因。
1.1.2在再启动设备前必须绝对确保故障已排除。
1.1.3电气方面的故障应该围绕电气线路图来寻找。
1.1.4电气元件和电机方面的故障是由于电力的变化超出了元件所能承受的极限值而造成的。
1.1.5应注意控制柜和操作箱的门始终关闭，电机应注意散故障排除。
1.2常见故障1.2.1主机停机1.2.1.1触摸屏弹出超声波过载画面。
1.2.1.1.1超声波发生器开关未打开,超声波故障，打开超声波开关,由专业人员检修超声波装置。
1.2.1.2触摸屏弹出循环水压不足画面。
1.2.1.2.1水泵未开，或水泵出故障，水位不够，循环水阀门开启不够，喷淋水阀门开启不够开启水泵；检查水泵；向贮水槽内注水；开启循环水阀门；开启喷淋水阀门。
1.2.1.3触摸屏弹出主机过载画面。
1.2.1.3.1管路泄漏，检修管路。
1.2.1.3.2过滤器堵塞，更换或清洗滤芯。
1.2.1.3.3过滤器排气口开启，关闭排气口。
1.2.1.3.4倒瓶进入提升拨轮，移去倒瓶。
1.2.1.3.5提升拨轮与机械手交接不对位，查明原因并调正。
1.2.1.3.6机械手与出瓶拨轮交接不对位，查明原因并调正。
1.2.1.3.7瓶子在出瓶通道内翻倒或出瓶通道调整不当，移去倒瓶或调整好出瓶通道。
1.2.1.3.8喷针不能插入瓶内，查明原因并调正。
1.2.1.3.9电机电流过大，查明机器过载原因，并排除查明电路故障，并排除。
1.2.1.4触摸屏弹出干燥机挤瓶画面。
1.2.1.4.1联线时，烘干隧道内瓶子太多，走松隧道。
1.2.2洗瓶洁净度不够1.2.2.1注射用水压力不够，加大注射用水压力。
1.2.2.2压缩空气压力不够，加大压缩空气压力。
1.2.2.3滤芯损坏或堵塞，更换滤芯。
超声波操作维护说明超声波操作维护说明1.引言本文档旨在详细介绍超声波的操作维护步骤，以确保设备的正常运行和延长使用寿命。
本文档适用于超声波设备型号。
2.安全注意事项2.1.操作人员应接受相关培训，了解设备的安全操作规程。
2.2.在操作设备前，必须佩戴个人防护装备，包括安全眼镜、防护手套等。
2.3.禁止在设备正常运行时，进行维修、清洁或更换零部件。
2.4.设备放置时应平稳稳定，防止倾倒或滑动。
2.5.禁止将设备暴露在高温、潮湿或腐蚀性环境中。
3.设备操作步骤3.1.开机准备3.1.1.检查电源线是否安装牢固，插座是否接地良好。
3.1.2.确认设备的开关位置，将设备处于关闭状态。
3.1.3.连接其他必要的外部设备，如水源、供气装置等。
3.2.设备启动3.2.1.按下设备的电源开关，观察设备是否正常启动。
3.2.2.在设备启动后，根据需要调整设备的工作参数，如超声波频率、功率等。
3.3.操作流程3.3.1.根据实际需要，放置待处理物体到设备中。
3.3.2.安装合适的夹具或固定装置，确保物体在超声波工作时不会移动或滑动。
3.3.3.根据设备的工作参数，设定超声波的工作时间和间隔时间。
3.3.4.启动设备，观察超声波的作用效果。
3.3.5.结束操作后，关闭设备，取出待处理物体。
4.设备维护步骤4.1.设备清洁4.1.1.断开电源，等待设备冷却后进行清洁。
4.1.2.使用清洁布擦拭设备的外表面，确保无脏污和水渍。
4.1.3.注意不要直接将水或清洁剂喷洒到设备内部或操作面板上。
4.2.零部件更换4.2.1.根据设备型号和使用寿命，定期更换超声波振荡器和其他易损零部件。
4.2.2.按照设备的维护手册，进行零部件更换操作。
4.3.设备存放4.3.1.在长时间不使用设备时，应将设备存放在干燥、通风良好的地方。
4.3.2.避免将设备存放在高温、潮湿或腐蚀性环境中。
4.3.3.定期检查设备，并进行运行测试，以确保设备在存放期间未发生故障。

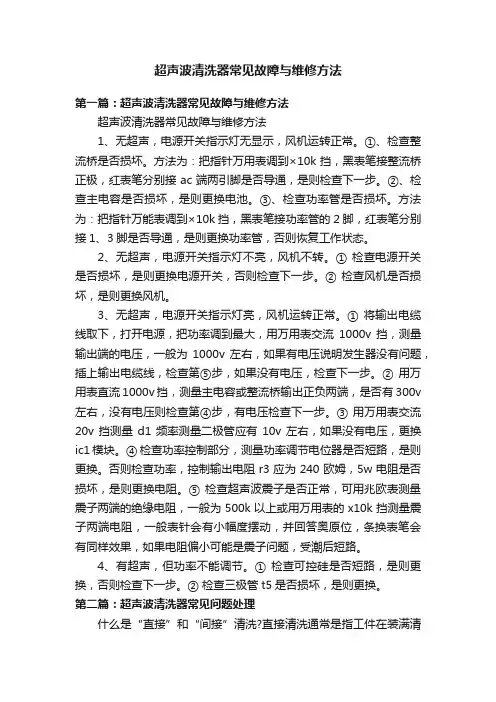

超声波清洗器常见故障与维修方法第一篇：超声波清洗器常见故障与维修方法超声波清洗器常见故障与维修方法1、无超声，电源开关指示灯无显示，风机运转正常。
①、检查整流桥是否损坏。
方法为：把指针万用表调到×10k挡，黑表笔接整流桥正极，红表笔分别接ac端两引脚是否导通，是则检查下一步。
②、检查主电容是否损坏，是则更换电池。
③、检查功率管是否损坏。
方法为：把指针万能表调到×10k挡，黑表笔接功率管的2脚，红表笔分别接1、3脚是否导通，是则更换功率管，否则恢复工作状态。
2、无超声，电源开关指示灯不亮，风机不转。
① 检查电源开关是否损坏，是则更换电源开关，否则检查下一步。
② 检查风机是否损坏，是则更换风机。
3、无超声，电源开关指示灯亮，风机运转正常。
① 将输出电缆线取下，打开电源，把功率调到最大，用万用表交流1000v挡，测量输出端的电压，一般为1000v左右，如果有电压说明发生器没有问题，插上输出电缆线，检查第⑤步，如果没有电压，检查下一步。
② 用万用表直流1000v挡，测量主电容或整流桥输出正负两端，是否有300v 左右，没有电压则检查第④步，有电压检查下一步。
③ 用万用表交流20v挡测量d1频率测量二极管应有10v左右，如果没有电压，更换ic1模块。
④ 检查功率控制部分，测量功率调节电位器是否短路，是则更换。
否则检查功率，控制输出电阻r3应为240欧姆，5w电阻是否损坏，是则更换电阻。
⑤ 检查超声波震子是否正常，可用兆欧表测量震子两端的绝缘电阻，一般为500k以上或用万用表的x10k挡测量震子两端电阻，一般表针会有小幅度摆动，并回答奥原位，条换表笔会有同样效果，如果电阻偏小可能是震子问题，受潮后短路。
4、有超声，但功率不能调节。
① 检查可控硅是否短路，是则更换，否则检查下一步。
② 检查三极管t5是否损坏，是则更换。
第二篇：超声波清洗器常见问题处理什么是“直接”和“间接”清洗?直接清洗通常是指工件在装满清洗液的清洗槽内清洗，工件通常装在带孔的托盘或工装篮内。
