玻璃烧结真空封连接器

连接器简介：圆形电连接器(航空插头)为低频类电连接器。

九种壳体号;4种接触件规格;32种孔位排列。

从1孔到62孔。

采用卡口式快速连接系统，操作方便，连接可靠，耐振动，抗冲击。

五键槽定位，具有盲插和防误插功能。

高可靠的双曲面线簧孔使连接器插拔柔和，接触电阻小，工作可靠。

插座共有五种结构形式选用。

符合国家军用标准GJB2889.用途广泛用于航天，航空，航海、铁路、野战通讯及各种仪器、仪表等设备中。

折叠编辑本段主要技术性能1、环境技术性能振动:频率10Hz~2000Hz，加速度147m/s冲击:加速度490m/s恒加速度:490m/s气密性:双头密封插座50.7 Kpa方法兰密封插座152 KPa防潮湿、防盐雾、防霉菌等性能均符合GJB2889标准要求。

主要经营Y2、Y3、Y4、YP、Y11、Y17、Y27、Y25.Y50、Y50DX、Y50EX、Y68、XC、XCE、XCD、XCF、XCG、CXCH、LBXC、LBY50X、XKE、YMA、YMB、YMG、GJB598，GJB599系列等圆形电连接器，航空插头。

J7、J14、J30J、J18、J36等矩形电连接器，矩形航空插头。

玻璃烧结真空气密封连接器和大电流连接器是我公司产权产品，此系列产品覆盖于总装、总参、海装、二炮、航空航天兵器部、电子信息产业部，后勤部、铁道部等兵种与部门。

广泛应用于战略战术系统、电子对抗系统、野外作业电能、通讯信号连接系统、工交电力和邮电、煤矿行业、工业传动行业等。

Y8B系列圆形电连接器连接器Y8B-3TK/ZJBM 连接器Y8B-3TJ/ZKBM 连接器Y8B-3T2K/ZJBM连接器Y8B-4TK/ZJBM 连接器Y8B-4TJ/ZKBM 连接器Y8B-4T2K/ZJBM连接器Y8B-5TK/ZJBM 连接器Y8B-5TJ/ZKBM 连接器Y8B-5T2K/ZJBM连接器Y8B-7TK/ZJBM 连接器Y8B-7TJ/ZKBM 连接器Y8B-7T2K/ZJBMY8C系列圆形电连接器连接器Y8C-nTK/ZJBM 连接器Y8C-nTK/ZJL 连接器Y8C-nTK/ZJB连接器Y8C-nTK/ZJBL 连接器Y8C-nTK/ZJB1 连接器Y8C-nTK/ZJB1L连接器Y8C-nTJ/ZKL 连接器Y8C-nTJ/ZKB 连接器Y8C-nTJ/ZKBL连接器Y8C-nTJ/ZKB1 连接器Y8C-nTJ/ZKB1L 连接器Y8C-nT1K/Z1JLJ41B系列矩形电连接器J41B-74Z1 J41B-74Z2 J41B-120Z J41B-120Z1J41B-120Z2 J41B-120Z3 J41B-120Z4 J41B-120Z5J41B-120Z6J41D系列矩形电连接器J41D-20TJW/ZK2 J41D-34TJW/ZK2 J41D-36TJW/ZK2J41D-40TJW/ZK2 J41D-38TJW/ZK J41D-20TJW J41D-34TJWJ41D-36TJW J41D-38TJW J41D-40TJW J41D-20ZK2J41D-34ZK2 J41D-36ZK2 J41D-38ZK J41D-40ZK2J41E系列矩形电连接器J41E-21T/Z J41E-21T2/Z2 J41E-21T3/Z3 J41E-21T4/Z4J41E-21T5/Z5 J41E-25T/Z J41E-57TJ/ZK J41E-57TJ1/ZK J41E-57TJ2/ZK J41E-57TJ/ZK1 J41E-57TJ1/ZK1 J41E-57TJ2/ZK1 J41E-21T J41E-21T2 J41E-21T3 J41E-21T4J41E-21T5 J41E-25T J41E-57TJJ41E-57TJ1 J41E-57TJ2 J41E-57TJ J41E-57TJ1J41E-57TJ2 J41E-21Z J41E-21Z2 J41E-21Z3J41E-21Z4 J41E-21Z5 J41E-25Z J41E-57ZKJ41E-57ZK J41E-57/ZK J41E-57ZK1 J41E-57ZK1J41E-57ZK1J42B系列矩形连接器J42B-21TKL/ZJ J42B-42TKL/ZJ J42B-21TKL J42B-42TKLJ42B-21ZJ J42B-42ZJJ42C系列矩形印制版电连接器J42C-7TK/ZJ J42C-9TK/ZJ J42C-15TK/ZJ J42C-21TK/ZJJ42C-37TK/ZJ J42C-7TK J42C-9TK J42C-15TKJ42C-21TK J42C-37TK J42C-7ZJ J42C-9ZJJ42C-15ZJ J42C-21ZJ J42C-37ZJJ42E系列矩形连接器J42F系列矩形连接器J42E-21TK J42E-45TK J42E-21ZJW J42E-45ZJJ42E-45ZJW J42F-21TK J42F-61TK J42F-21ZJWJ42F-61ZJW J42E-21TK J42E-45TK J42E-45TKJ42F-21TKJ36C系列矩形电连接器J36C-38TKW/ZJJ36C-62T2KW/ZJJ36C-62T2KW/ZJLJ36C-62T3KW/ZJJ36D系列轻矩形电连接器J36D-9TK/ZJB J36D-9TK/ZJL J36D-17TK/ZJB J36D-17TK/ZJL J36D-26TK/ZJB J36D-26TK/ZJL J36D-38TK/ZJB J36D-38TK/ZJL J36D-52TK/ZJB J36D-52TK/ZJL J36D-62TK/ZJB J36D-62TK/ZJL J36D-74TK/ZJB J36D-74TK/ZJL J36D-9TJ/ZKB J36D-9TJ/ZKL J36D-17TJ/ZKB J36D-17TJ/ZKL J36D-26TJ/ZKB J36D-26TJ/ZKL J36D-38TJ/ZKB J36D-38TJ/ZKL J36D-52TJ/ZKB J36D-52TJ/ZKL J36D-62TJ/ZKB J36D-62TJ/ZKL J36D-74TJ/ZKB J36D-74TJ/ZKLJ42系列微矩形电连接器J42-15TK/ZJA J42-21TK/ZJA J42-25TK/ZJA J42-51TK/ZJA J42-15TK/ZJJ42A系列矩形连接器J42A-45TK/ZJJ42A-46TK/ZJJ46系列复合材料矩形电连接器J51系列防误插模块式矩形电连接器J51A系列防误插模块式矩形电连接器J51-134TK/ZJJ51-134T1K/Z1JJ51A-38TK/ZJJ51A-67T1K/Z1JJ51A-67TK/ZJJ41E-21Z2 J41E-21Z3 J41E-21Z4J41E-21Z5 J41E-25Z J41E-57ZKJ41E-57ZK J41E-57/ZK J41E-57ZK1J41E-57ZK1 J41E-57ZK1J42B系列矩形连接器J42B-21TKL/ZJ J42B-42TKL/ZJ J42B-21TKLJ42B-42TKL J42B-21ZJ J42B-42ZJJ42C系列矩形印制板电连接器J42C-7TK/ZJ J42C-9TK/ZJ J42C-15TK/ZJJ42C-21TK/ZJ J42C-37TK/ZJ J42C-7TK J42C-9TK J42C-15TK J42C-21TK J42C-37TK J42C-7ZJ J42C-9ZJ J42C-15ZJ J42C-21ZJJ42C-37ZJJ42E系列矩形电连接器J42F系列矩形电连接器J42E-21TK J42E-45TK J42E-21ZJWJ42E-45ZJ J42E-45ZJW J42F-21TKJ42F-61TK J42F-21ZJW J42F-61ZJWJ42E-21TK J42E-45TK J42E-45TKJ42F-21TK连接器J36A-62TK/ZJ2B J36A-74TK/ZJ2B J36A-9TJ/ZK2BJ36A-17TJ/ZK2B J36A-26TJ/ZK2B J36A-38TJ/ZK2BJ36A-52TJ/ZK2B J36A-62TJ/ZK2B J36A-74TJ/ZK2BJ36E-9TK/ZJB J36E-9TK/ZJL J36E-17TK/ZJBJ36E-17TK/ZJL J36E-26TK/ZJB J36E-26TK/ZJLJ36E-38TK/ZJB J36E-38TK/ZJL J36E-52TK/ZJBJ36E-52TK/ZJL J36E-62TK/ZJB J36E-62TK/ZJLJ36E-74TK/ZJB J36E-74TK/ZJL J36E-9TJ/ZKBJ36E-9TJ/ZKL J36E-17TJ/ZKB J36E-17TJ/ZKLJ36E-26TJ/ZKB J36E-26TJ/ZKL J36E-38TJ/ZKBJ36E-38TJ/ZKL J36E-52TJ/ZKB J36E-52TJ/ZKLJ36E-62TJ/ZKB J36E-62TJ/ZKL J36E-74TJ/ZKBJ36E-74TJ/ZKLJ36A-9TK J36A-9TK J36A-17TKJ36A-17TK J36A-26TK J36A-26TKJ36A-38TK J36A-38TK J36A-52TKJ36A-52TK J36A-74TK J36A-9TJJ36A-9TJ J36A-17TJ J36A-17TJJ36A-26TJ J36A-26TJ J36A-38TJJ36A-38TJ J36A-52TJ J36A-52TJJ36A-62TJ J36A-62TJ J36A-74TJJ36A-74TJ J36A-9TK J36A-17TKJ36A-26TK J36A-38TK J36A-52TKJ36A-62TK J36A-74TK J36A-9TJJ36A-17TJ J36A-26TJ J36A-38TJJ36A-52TJ J36A-74TJ J36E-9TKJ36E-17TK J36E-17TK J36E-26TKJ36E-26TK J36E-38TK J36E-38TKJ36E-52TK J36E-52TK J36E-62TKJ36E-62TK J36E-74TK J36E-74TKJ36E-9TJ J36E-9TJ J36E-17TJJ36E-17TJ J36E-26TJ J36E-26TJJ36E-38TJJ19-17A J19-17B J19-17EJ19-21 J19-21A J19-21BJ19-21C J19-21D J19-21EJ19C系列三通电连接器J19C-51 J19C-51A J19C-51BJ19C-51C J19C-51D J19C-51EJ19C-51F J19C-51GJ20A系列矩形连接器J20A-11T/Z J20A-17T/Z J20A-29T/ZJ20A-47T/Z J20A-11T J20A-17TJ20A-29T J20A-47T J20A-11ZJ20A-17Z J20A-29Z J20A-47ZJ20AJ20A-11T/Z J20A-17T/Z J20A-29T/ZJ20A-47T/Z J20A-11T J20A-17TJ20A-29T J20A-47T J20A-11ZJ20A-17Z J20A-29Z J20A-47ZJ20B系列矩形连接器J20B-26T/Z J20B-29T/Z J20B-26TJJ20B-29TJ J20B-26ZK J20B-29ZKJ28系列矩形连接器J28-96TJ（针式插头）J28-64TJ（针式插头）J28-96TJ1（针式插头）J28-96ZK（孔式插座）J28-64ZK（孔式插座）J28-96ZK1（孔式插座）J28-96ZK2（孔式插座）J28C-8T J28C-8Z（ZⅡ）J28C-10T J28C-10Z J28C-10DTJ28C-10DZJ36A系列矩形电连接器J36E系列矩形电连接器J36A-9TK/ZJB J36A-9TK/ZJL J36A-17TK/ZJB J36A-17TK/ZJL J36A-26TK/ZJB J36A-26TK/ZJLJ36A-38TK/ZJB J36A-38TK/ZJL J36A-52TK/ZJBJ36A-52TK/ZJL J36A-62TK/ZJB J36A-62TK/ZJLJ36A-74TK/ZJB J36A-74TK/ZJL J36A-9TJ/ZKBJ36A-9TJ/ZKL J36A-17TJ/ZKBJ36A-17TJ/ZKL J36A-26TJ/ZKB J36A-26TJ/ZKLJ36A-38TJ/ZKB J36A-38TJ/ZKL J36A-52TJ/ZKBJ36A-52TJ/ZKL J36A-62TJ/ZKBJ36A-62TJ/ZKL J36A-74TJ/ZKB J36A-74TJ/ZKLJ36A-9TK/ZJ2B J36A-17TK/ZJ2B J36A-26TK/ZJ2B J36A-38TK/ZJ2B J36A-52TK/ZJ2BY54-2530Y60系列圆形电连接器Y60-3603ZJBMVKZ036系列圆形电连接器KZ036-2TKL/ZJLKZ036-2TPKZ036-2ZJLKZ036-2TKLKZ038系列圆形电连接器KZ038-2 KZ038-2A KZ038-2BKZ038-2C KZ038-2D KZ038-1KZ038-1P KZ038-3 KZ038-3AKZ038-3PJ14A系列矩形滤波电连接器J14A-15ZJB/L821J14A-15ZJL/L821J14A-15TKY27A系列拉式圆形滤波电连接器Y27A-2237ZJLM/L821Y27A-2237ZJBM/L821Y27A-2237TKLJ41F系列限幅印制板电连接器J41F—31TJW/ZKJ41F—31TJW/ZK/X0805-26J14A矩形限幅滤波电连接器J14A-20ZJB/L473-X 0805-26J14A-20TKYV2小型高压脉冲电连接器YV2-TKYV2-ZJBGM5圆形高频电连接器GM6圆形高频电连接器GM5-Z GM5-Z1 GM6-ZGM6-Z1 GM5-ZS GM5-ZLFGM6-ZLF GM5-ZBF GM5-TL-xGM5-TLG-x GM6-TL-x GM6-T1L-xY27M-1404G高频电连接器"Y27M-1404GTK3L"Y27M-1404GZJ3B热电偶连接器J14A-9ZJB-K Y8C-4ZJL-K Y8C-4ZJB-KY27A-1619ZJL-KJ14A-9ZJB-EY41系列圆形深水密封电连接器Y41A系列圆形深水密封电连接器Y41-2041TK/ZJY41A-4TK/ZJY41A-4TK/ZJBYF15电磁分离（脱落）电连接器YF15-37TJDYF15-37ZKBYF15-57TJDWYF15-57ZKBYSF2水下快速分离电连接器YSF2-72TJ/ZKBYSF2-72TJL/ZKYSF2-72ZKB1MK2-2A水密末端开关J14F-36ZJB J14F-36ZJL J14F-36ZKBJ14F-36ZKL J14F-51ZJB J14F-51ZKBJ14F-51ZJL J14F-51ZKLJ14H系列矩形电连接器J14H-9TK/9ZJB J14H-9TK/9Z2JB J14H-9TK/9ZJL J14H-19TK/ZJB J14H-19TK/ZJL J14H-25TK/ZJBJ14H-25TK/ZJL J14H-37TK/ZJB J14H-37TK/ZJL J14H-52TK/ZJB J14H-52TK/ZJL J14H-74TK/ZJB J14H-74TK/ZJL J14H-9TJ/ZKB J14H-9TJ/Z2KB J14H-9TJ/ZKL J14H-19TJ/ZKB J14H-19TJ/ZKL J14H-25TJ/ZKB J14H-25TJ/ZKL J14H-37TJ/ZKB J14H-37TJ/ZKL J14H-52TJ/ZKB J14H-52TJ/ZKL J14H-74TJ/ZKB J14H-74TJ/ZKL J14H-9TKJ14H-9TK J14H-9TK J14H-19TKJ14H-19TK J14H-25TK J14H-25TKJ14H-37TK J14H-37TK J14H-52TKJ14H-52TK J14H-74TK J14H-74TKJ14H-9TJ J14H-9TJ J14H-9TJJ14H-19TJ J14H-19TJ J14H-25TJJ14H-25TJ J14H-37TJ J14H-37TJJ14H-52TJJ14H-52TJ J14H-74TJ J14H-74TJJ14H-9ZJB J14H-9Z2JB J14H- 9ZJLJ14H-19 ZJB J14H-19 ZJL J14H-25 ZJBJ14H-25 ZJL J14H-37 ZJBJ14H-37 ZJL J14H-52 ZJB J14H-52 ZJLJ14H-74 ZJB J14H-74 ZJL J14H-9ZKBJ14H-9Z2KB J14H-9ZKL J14H-19ZKBJ14H-19ZKL J14H-25ZKBJ14H-25ZKL J14H-37ZKB J14H-37ZKLJ14H-52ZKB J14H-52ZKL J14H-74ZKBJ14H-74ZKLJ14Q系列矩形电连接器J14Q-nTKL J14Q-nTJL J14Q-nZKBJ14Q-nZJB J14Q-nTKL1 J14Q-nTJL1J14Q-nZKB J14Q-nZJB J14Q-nZKLJ14Q-nZJLJ19系列三通电连接器J19-17J14C-nTK J14C-nTJ J14C-nZKBJ14C-nZKL J14C-nZJB J14C-nZJLJ14D-nTK J14D-nTJ J14D-nZKBJ14D-nZKL J14D-nZJB J14D-nZJLJ14G-nTK J14G-nTJ J14G-nZKBJ14G-nZKL J14G-nZJB J14G-nZJLJ14A-nZKB1 J14A-nZJB1 J14A-nZKB1LJ14A-nZJB1L J14A-nZK1B2 J14A-nZK1BJ14A-nZJ1B2 J14A-nZJ1B J14G-nZK1B2J14G-nZK1B J14G-nZJ1B2 J14G-nZJ1BJ14A-nZK2B J14A-nZJ2B J14G-nZK2BJ14G-nZJ2BJ14B系列矩形电连接器J14B-26T/Z J14B-26TK/ZJ J14B-34T/ZJ14B-34TK/ZJ J14B-26T J14B-26TKJ14B-34T J14B-34TK J14B-26ZJ14B-26ZJ J14B-34Z J14B-34ZJJ14F系列矩形电连接器J14F-9TK/ZJB J14F-9TJ/ZKB J14F-9TK/ZJLJ14F-9TJ/ZKL J14F-15TK/ZJB J14F-15TJ/ZKBJ14F-15TK/ZJL J14F-15TJ/ZKL J14F-27TK/ZJB J14F-27TK/ZJL J14F-27TJ/ZKB J14F-27TJ/ZKL "J14F-36TK/ZJB J14F-36TK/ZJL J14F-36TJ/ZKB J14F-36TJ/ZKL J14F-51TK/ZJB J14F-51TJ/ZKB J14F-51TK/ZJL J14F-51TJ/ZKL J14F-9TKJ14F-9TJ J14F-15TK J14F-9TJJ14F-27TK J14F-15TJ J14F-36TKJ14F-15TJ J14F-51TK J14F-27TKJ14F-27TJ J14F-27TJ J14F-36TKJ14F-36TK J14F-36TJ J14F-51TKJ14F-51TJ J14F-51TK J14F-51TJJ14F-9ZJB J14F-9ZZKB J14F-15ZJLJ14F-9ZKL J14F-27ZJB J14F-15ZKBJ14F-36ZJL J14F-15ZKL J14F-51ZJBJ14F-27ZJL J14F-27ZKB J14F-27ZKLY46-7ZJB Y46-7ZKB Y46-10ZJBY46-10ZKB Y46-19ZJB Y46-19ZKBY46-32ZJB Y46-32ZKB Y46-50ZJBY46-50ZKB Y46-4TJL Y46-4TKLY46-7TJL Y46-7TKL Y46-10TJLY46-10TKL Y46-19TJL Y46-19TKLY46-32TJL Y46-32TKL Y46-50TJLY46-50TKL Y46-4TJBL Y46-4TKBLY46-7TJBL Y46-7TKBL Y46-10TJBLY46-10TKBL Y46-19TJBL Y46-19TKBLY46-32TJBL Y46-32TKBL Y46-50TJBLY46-50TKBL Y46-4TJB Y46-4TKBY46-7TJB Y46-7TKB Y46-10TJBY46-10TKB Y46-19TJB Y46-19TKBY46-32TJB Y46-32TKB Y46-50TJBY46-50TKBY47系列微型圆形电连接器Y47-10ZKBL Y47-10ZJBL Y47-19ZKBLY47-19ZJBL Y47-30ZKBL Y47-30ZJBLY47-50ZKBL Y47-50ZJBL Y47-76ZKBLY47-76ZJBL Y47-102ZKBL Y47-102ZJBLY47-10ZKB Y47-10ZJB Y47-19ZKBY47-19ZJB Y47-30ZKB Y47-30ZJBY47-50ZKB Y47-50ZJB Y47-76ZKBY47-76ZJB Y47-102ZKB Y47-102ZJBY47-10TJL Y47-10TKL Y47-19TJLY47-19TKL Y47-30TJL Y47-30TKLY47-50TJL Y47-50TKL Y47-76TJLY47-76TKL Y47-102TJL Y47-102TKLY47-10TJL1 Y47-10TKL1 Y47-19TJL1Y47-19TKL1 Y47-30TJL1 Y47-30TKL1Y47-50TJL1 Y47-50TKL1 Y47-76TJL1Y47-76TKL1 Y47-102TJL1 Y47-102TKL1Y48系列微型化电连接器"Y48-6TK/ZJ"Y53系列超微小型圆形电连接器Y54系列圆形电连接器Y54-1310Y27-28ⅥA Y27-28ⅥB Y27-28ⅥC Y27-28ⅥD Y27-28ⅥE Y27-32ⅥA Y27-10ⅦA Y27-12ⅦA Y27-12ⅦB Y27-14ⅦA Y27-16ⅦA Y27-18ⅦA Y27-18ⅦB Y27-20ⅦA Y27-20ⅦB Y27-22ⅦA Y27-22ⅦBY27-24ⅦA Y27-24ⅦB Y27-26ⅦA Y27-28ⅦA Y27-28ⅦB Y27-32ⅦA Y27-10ⅧY27-12ⅧY27-16ⅧY27-18ⅧY27-24ⅧY27-26ⅧY35系列电路快速断接器Y35-10ⅣY35-10ⅣA Y35-12ⅣAY35-14ⅣY35-14ⅣA Y35-16ⅣY35-16ⅣA Y35-16ⅣL60 Y35-16ⅣL55 Y35-18ⅣA Y35-20ⅣY35-20ⅣAY35-20ⅣL60 Y35-20ⅣL50 Y35-22ⅣY35-22ⅣA Y35-22ⅣL50 Y35-24ⅣY35-24ⅣL60 Y35-24ⅣL50 Y35-26ⅣY35-26ⅣL60 Y35-26ⅣL53Y36圆形电连接器Y36-50TJL/ZKLY36A圆形电连接器"Y36A-10TKB/ZJBMY36B圆形电连接器Y36B-14TKB/ZJBY37A系列耐环境卡口式圆形电连接器Y39系列圆形电连接器Y39-1202TK/ZJH Y39-1203TK/ZJH Y39-1204TK/ZJH Y39-1708TK/ZJH Y39-2408TK/ZJH Y39-2419TK/ZJH Y39-3031TK/ZJSH Y39-3655TK/ZJH Y39-4892TK/ZJH Y39-4892TK/ZJSH Y39-3031TKN/ZJSH Y39-4892TKN/ZJSHY40系列圆形电连接器Y40-1819TKL/ZJB Y40-2232TK/ZJBM Y40-2232TJ/ZKBMY40-2732TK/ZJB Y40-2732TK/ZJS/T1K Y40-2750TK/ZJBMY40-2750TJ/ZKBMY40A系列圆形电连接器Y40A-7TKL/ZJBY45系列圆形电连接器Y45-1TKL/ZJLY46系列超小型圆形电连接器Y46-4ZJBL Y46-4ZKBL Y46-7ZJBLY46-7ZKBL Y46-10ZJBL Y46-10ZKBLY46-19ZJBL Y46-19ZKBL Y46-32ZJBLY46-32ZKBL Y46-50ZJBL Y46-50ZKBLY46-4ZJB Y46-4ZKBJ42F-61TK J42E-21ZJW J42E-45ZJWJ42E-45ZJ J42F-21ZJW J42F-61ZJWJ52系列矩形印制板电连接器J52-31TJ J52-45TJ J52-61TJJ52-90TJ J52-122TJ J52-31ZKJ52-45ZK J52-61ZK J52-90ZKJ52-122ZKJB8系列接线板电连接器JB8-4 JB8-5 JB8-12JB8A-4 JB8A-10 JB8A-12JB8A-15 JB8A-4A JB8A-12AJB8A-15A JB8A-6W JB8A-10WJB8A-12W JB8B-8 JB8B-10 JB8B-12 JB8B-5A JB8B-7A JB8B-12AJ6系列矩形电连接器J6D系列矩形电连接器J6-nTK/nZJL J6-nTK/nZJB J6-nTJ/nZJLJ6-nTJ/nZJB J6D-nTK/nZJL J6D-nTK/nZJBJ6D-nTJ/nZJL J6D-nTJ/nZJB J6-9TK/9ZJLJ6-9TK/9ZJB J6-9TJ/9ZJL J6-9TJ/9ZJBJ6D-9TK/9ZJL J6D-9TK/9ZJB J6D-9TJ/9ZJLJ6D-9TJ/9ZJB J6-15TK/15ZJL J6-15TK/15ZJBJ6-15TJ/15ZJL J6-15TJ/15ZJB J6D-15TK/15ZJLJ6D-15TK/15ZJB J6D-15TJ/15ZJL J6D-15TJ/15ZJBJ6-nTK J6-nTK J6-nTJJ6-nTJ J6D-nTK J6D-nTKJ6D-nTJ J6D-nTJ J6-nZJLJ6-nZJB J6-nZKL J6-nZKBJ6D-nZJL J6D-nZJB J6D-nZKLJ6D-nZKBJ6E系列矩形电连接器J6E-25TJL/ZKLJ14A系列矩形电连接器J14C系列矩形电连接器J14D系列矩形电连接器J14G系列矩形电连接器J14P系列矩形电连接器J6E-25TJLJ6E-25ZKLJ14A-nTK J14A-nTJ J14A-nZKBJ14A-nZKL J14A-nZJB J14A-nZJLJ14P-nTK J14P-nTJ J14P-nZKBJ14P-nZKL J14P-nZJB J14P-nZJLY27B-2419ZB4M Y27BⅡ-2419ZB4M Y27A-2661ZB4M "Y27B-2624ZB4M "Y27BⅡ-2624ZB4M Y27C-2604ZB4M Y27G-1203ZB4M Y27A-1619ZJB4H Y27A-2237ZJB4H Y27-2255ZJB4H Y27B-2214ZJB4H Y27A-1619ZJB4H Y27A-2237ZJB4H Y27-2255ZJB4H Y27B-2214ZJB4H Y27A-2237TK3L Y27A-2455TK3L Y27A-2237ZJ3BY27A-2455ZJ3B Y27-08ⅡA Y27-10ⅡA Y27-12ⅡA Y27-14ⅡA Y27-16ⅡA Y27-20ⅡA Y27-22ⅡA Y27-24ⅡA Y27-26ⅡA Y27-10ⅡB Y27-12ⅡB Y27-14ⅡB Y27-16ⅡB Y27-18ⅡB Y27-20ⅡB Y27-22ⅡB Y27-24ⅡB Y27-26ⅡB Y27-28ⅡB Y27-32ⅡB Y27-16IV Y27-20IV Y27-26IVY27-26IVL Y27-30IV Y27-10V AY27-10VD Y27-12V A Y27-12VBY27-12VC Y27-12VD Y27-14V AY27-14VB Y27-14VD Y27-16VY27-16VA Y27-16VB Y27-18V AY27-18VB Y27-18VD Y27-18VFY27-20VA Y27-20VB Y27-20VCY27-20VD Y27-22V A Y27-22VBY27-22VC Y27-22VD Y27-24V AY27-24VB Y27-24VC Y27-24VDY27-24VE Y27-26V A Y27-26VBY27-26VC Y27-28V A Y27-28VBY27-28VC Y27-28VD Y27-28VEY27-32VA Y27-18ⅥD Y27-18ⅥFY27-20ⅥB Y27-20ⅥC Y27-20ⅥD Y27-22ⅥA Y27-22ⅥB Y27-22ⅥCY27-22ⅥD Y27-24ⅥA Y27-24ⅥB Y27-24ⅥC Y27-24ⅥD Y27-24ⅥEY27-26ⅥA Y27-26ⅥB Y27-26ⅥC供应连接器J41-145ZJJ41B系列矩形电连接器供应连接器J41B-74Z。

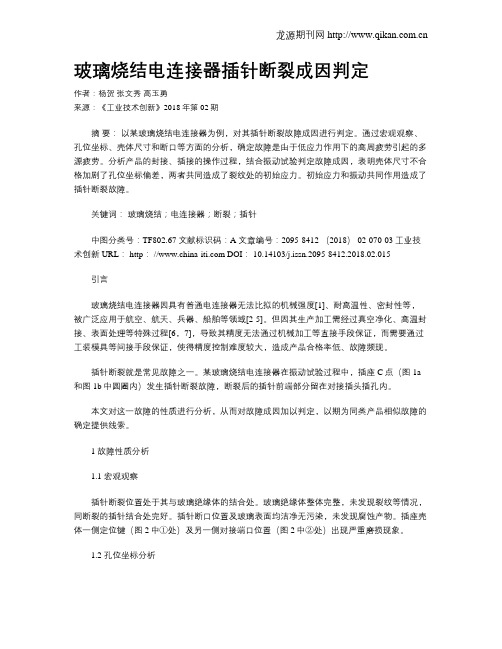

玻璃烧结电连接器插针断裂成因判定作者：杨贺张文秀高玉勇来源：《工业技术创新》2018年第02期摘要：以某玻璃烧结电连接器为例，对其插针断裂故障成因进行判定。

通过宏观观察、孔位坐标、壳体尺寸和断口等方面的分析，确定故障是由于低应力作用下的高周疲劳引起的多源疲劳。

分析产品的封接、插接的操作过程，结合振动试验判定故障成因，表明壳体尺寸不合格加剧了孔位坐标偏差，两者共同造成了裂纹处的初始应力。

初始应力和振动共同作用造成了插针断裂故障。

关键词：玻璃烧结；电连接器；断裂；插针中图分类号：TF802.67 文献标识码：A 文章编号：2095-8412 （2018） 02-070-03工业技术创新 URL： http： // DOI： 10.14103/j.issn.2095-8412.2018.02.015引言玻璃烧结电连接器因具有普通电连接器无法比拟的机械强度[1]、耐高温性、密封性等，被广泛应用于航空、航天、兵器、船舶等领域[2-5]。

但因其生产加工需经过真空净化、高温封接、表面处理等特殊过程[6，7]，导致其精度无法通过机械加工等直接手段保证，而需要通过工装模具等间接手段保证，使得精度控制难度较大，造成产品合格率低、故障频现。

插针断裂就是常见故障之一。

某玻璃烧结电连接器在振动试验过程中，插座C点（图1a 和图1b中圆圈内）发生插针断裂故障，断裂后的插针前端部分留在对接插头插孔内。

本文对这一故障的性质进行分析，从而对故障成因加以判定，以期为同类产品相似故障的确定提供线索。

1 故障性质分析1.1 宏观观察插针断裂位置处于其与玻璃绝缘体的结合处。

玻璃绝缘体整体完整，未发现裂纹等情况，同断裂的插针结合处完好。

插针断口位置及玻璃表面均洁净无污染，未发现腐蚀产物。

插座壳体一侧定位键（图2中①处）及另一侧对接端口位置（图2中②处）出现严重磨损现象。

1.2 孔位坐标分析使用三坐标孔位坐标投影仪，分别对故障插座及对接插头进行测量。

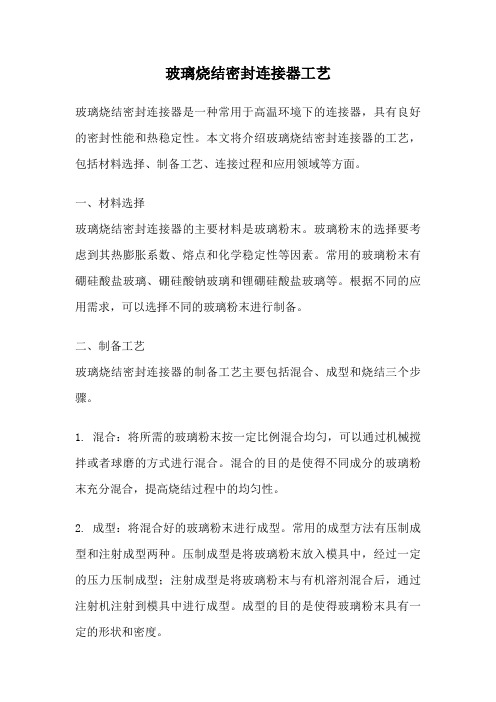

玻璃烧结密封连接器工艺玻璃烧结密封连接器是一种常用于高温环境下的连接器，具有良好的密封性能和热稳定性。

本文将介绍玻璃烧结密封连接器的工艺，包括材料选择、制备工艺、连接过程和应用领域等方面。

一、材料选择玻璃烧结密封连接器的主要材料是玻璃粉末。

玻璃粉末的选择要考虑到其热膨胀系数、熔点和化学稳定性等因素。

常用的玻璃粉末有硼硅酸盐玻璃、硼硅酸钠玻璃和锂硼硅酸盐玻璃等。

根据不同的应用需求，可以选择不同的玻璃粉末进行制备。

二、制备工艺玻璃烧结密封连接器的制备工艺主要包括混合、成型和烧结三个步骤。

1. 混合：将所需的玻璃粉末按一定比例混合均匀，可以通过机械搅拌或者球磨的方式进行混合。

混合的目的是使得不同成分的玻璃粉末充分混合，提高烧结过程中的均匀性。

2. 成型：将混合好的玻璃粉末进行成型。

常用的成型方法有压制成型和注射成型两种。

压制成型是将玻璃粉末放入模具中，经过一定的压力压制成型；注射成型是将玻璃粉末与有机溶剂混合后，通过注射机注射到模具中进行成型。

成型的目的是使得玻璃粉末具有一定的形状和密度。

3. 烧结：将成型好的玻璃粉末在高温下进行烧结。

烧结的温度和时间要根据具体的玻璃粉末进行调整，一般在玻璃的熔点以上进行烧结。

烧结过程中，玻璃粉末会发生熔化和凝固，形成致密的玻璃连接体。

三、连接过程玻璃烧结密封连接器的连接过程主要包括预热、对位和加热三个步骤。

1. 预热：将要连接的器件和连接器进行预热，使其达到相近的温度。

预热的温度一般低于连接器的烧结温度，以避免连接过程中的热应力。

2. 对位：将预热好的器件和连接器进行对位。

对位的目的是确保器件和连接器之间的接触面充分接触，提高连接的质量。

3. 加热：将对位好的器件和连接器一起加热到连接器的烧结温度。

加热的方法可以采用加热炉、火焰加热或者激光加热等。

加热过程中，连接器的玻璃粉末会熔化，填充器件之间的间隙，形成密封连接。

四、应用领域玻璃烧结密封连接器具有良好的密封性能和热稳定性，广泛应用于高温环境下的电子器件和传感器中。

玻璃封接电连接器标准
玻璃封接电连接器标准是指在电气和电子设备中使用的连接器产品的特定规范和要求。

这些标准通常由国际或行业组织制定，以确保电连接器的互操作性、可靠性和质量。

以下是一些常见的玻璃封接电连接器标准：
1. DIN 41622：德国标准化协会制定的玻璃封接电连接器标准，适用于低压和小电流应用。

2. IEC 60874-1：国际电工委员会制定的玻璃封接电连接器标准，适用于通信和数据传输设备。

3. MIL-DTL-83503：美国军事标准，适用于军事和航空航天应用。

4. Telcordia GR-326：美国电信工程师协会制定的玻璃封接光
纤连接器标准，适用于光通信设备。

这些标准定义了连接器的物理尺寸、电气特性、材料要求、连接方式、环境适应性等方面的规范。

通过遵循这些标准，生产商可以确保他们的产品能够与其他符合同一标准的设备互相兼容，并能够提供稳定可靠的电连接。

高低频混装玻璃烧结微矩形连接器设计与研制发表时间：2018-12-28T10:13:16.080Z 来源：《防护工程》2018年第24期作者：杨文博[导读] 本文通过低频插孔和高频插针的合理排布，低频件与高频件的组合结构设计，采用玻璃烧结工艺，使低频插孔和高频插针一次完成封接。

采用再再焊接工艺，实现高频内导体插针与电缆芯线连接，完成了高低频混装玻璃烧结微矩形连接器的研制。

杨文博陕西华达科技股份有限公司陕西西安 710065摘要：本文通过低频插孔和高频插针的合理排布，低频件与高频件的组合结构设计，采用玻璃烧结工艺，使低频插孔和高频插针一次完成封接。

采用再再焊接工艺，实现高频内导体插针与电缆芯线连接，完成了高低频混装玻璃烧结微矩形连接器的研制。

关键词：玻璃烧结，再流焊接，连接器1 引言随着整机系统的不断发展和生产工艺技术的不断进步，连接器也在不断发展。

小型化、微型化；高频率、高速率；功能化、模块化；气密性；高低频混装；高低频混装玻璃烧结等连接器已广泛应用于各领域。

以微矩形连接器为例，接触件间距由1.91mm发展到1.27mm，目前已到0.635mm；由普通型扩展到高低频混装型、密封型，进而到目前的高低频混装密封型。

2 产品技术要求2.1结构低频件21个，高频件2个，低频件按照微矩形连接器结构设计，接触件间距1.27mm间距，2排，梯形布局。

2.2电性能抗电强度：500V AC绝缘电阻：≥1000MΩ高频件特征阻抗：50Ω高频件电压驻波比：0.05GHz―1GHz频率范围内，VSWR≤1.3 高频件插入损耗：0.05GHz―1GHz频率范围内不大于1Db 2.3气密性泄漏率：≤1.0×10-3Pa.cm3/s3 产品设计3.1结构设计1）根据产品整体结构要求，低频件采用刚性插孔（因为插针为绞线插针，是弹性接触件，不能用于玻璃烧结），高频件内导体采用插针。

2）低频件居中，2个高频件左右对称布局。

烧结密封连接器的结构设计及工艺实现李海峰;魏迪飞;王彦;毕庆;赵奇【摘要】随着我国载人航天工程的进步，各系统对电连接器等元器件的可靠性提出了更高的要求。

玻璃烧结密封连接器以其较好的机械强度、优异的密封性、耐高温性以及良好的电性能参数等特点使其成为高压、高机械应力和高温度应力场合下使用的高可靠航空、航天电连接器。

本文主要介绍了玻璃烧结密封连接器主要的几种结构设计及关键的生产工艺。

【期刊名称】《机电元件》【年(卷),期】2016(036)004【总页数】7页(P22-28)【关键词】玻璃;烧结;连接器;结构;设计【作者】李海峰;魏迪飞;王彦;毕庆;赵奇【作者单位】驻117厂军事代表室，沈阳，110144;国营第一一七厂沈阳，110144;国营第一一七厂沈阳，110144;国营第一一七厂沈阳，110144;国营第一一七厂沈阳，110144【正文语种】中文【中图分类】TN784工艺与材料玻璃烧结密封连接器是高温、高压、密封等场合必不可少的连接器。

这种连接器结构简单，机械强度良好，密封性能优异，耐高温性、耐腐蚀性以及耐辐射性较强，电性能参数良好，适用于各种特殊严酷的环境下使用。

随着我国航空、航天、船舶、勘探等工业、农业、军工事业的突飞猛进，各种高温、高压、腐蚀、辐射等工作环境、工作设备的增多，玻璃烧结密封连接器的需求也在与日俱增，玻璃烧结密封连接器是在上述场合不可替代的密封连接器。

玻璃烧结密封连接器在国内外是一个技术含量较高的产品领域，玻璃与金属的封接，用途广泛，特别是电真空器件、激光器、红外线器件、电连接器和电光源等方面，都要用到它。

玻璃烧结密封连接器对封接技术要求很高，不仅要求有一定的机械强度，而且要求在高真空的情况下，有极好的气密性和导电性。

玻璃烧结密封连接器的结构设计颇多，通常有玻璃饼烧结结构、玻璃珠烧结结构、陶瓷与玻璃混合烧结结构。

由于国内对玻璃烧结密封连接器需求日益增多，国外对该项技术及产品又采取技术封锁，国内的设计及烧结技术不够成熟，烧结成品率低，投入大，产出少。

玻璃烧结密封连接器工艺玻璃烧结密封连接器是一种常用于电子器件和光学器件中的连接器。

它具有优异的高温稳定性、密封性能和机械强度，因此被广泛应用于航空航天、汽车电子、通信设备等领域。

本文将详细介绍玻璃烧结密封连接器的工艺流程和关键技术。

一、玻璃烧结密封连接器的工艺流程1. 材料准备：选择合适的玻璃粉末作为基材，并根据实际需求添加适量的助熔剂和稳定剂。

将材料粉末进行混合和研磨，以确保均匀性和细度。

2. 成型：将混合均匀的玻璃粉末通过注塑、压制等方法成型成所需的形状，如圆柱形、方形等。

成型后的零件需要经过烘干以去除水分。

3. 烧结：将成型的零件置于高温炉中进行烧结处理。

烧结温度和时间需要根据所使用的玻璃材料和连接器的要求进行调控。

烧结过程中，玻璃粉末会熔融并与助熔剂反应，形成致密的玻璃连接体。

4. 精加工：经过烧结后的零件需要进行精加工，包括切割、打磨、抛光等工艺，以满足连接器的尺寸和表面粗糙度要求。

5. 密封：将经过精加工的玻璃连接体与金属导体或其他器件进行密封连接。

可采用焊接、粘接等方式进行连接。

密封连接的质量和稳定性对于连接器的性能至关重要。

6. 检测：对密封连接器进行严格的质量检测，包括外观检查、尺寸测量、渗透测试等。

确保连接器的可靠性和完整性。

二、玻璃烧结密封连接器的关键技术1. 材料选择：选择合适的玻璃材料对于连接器的性能至关重要。

需要考虑玻璃的熔点、热膨胀系数、化学稳定性等因素，以及与金属导体的匹配性。

2. 烧结控制：烧结温度和时间的控制对于连接器的致密性和机械强度具有重要影响。

过高的温度可能导致玻璃熔化过度，而过低的温度则无法实现完全烧结。

3. 密封连接：选择适当的密封方式和材料，确保连接器具有良好的密封性能和电气性能。

焊接和粘接是常用的密封方式，需要考虑连接的可靠性和耐高温性。

4. 表面处理：连接器的表面粗糙度和平整度对于连接的稳定性和信号传输具有重要影响。

需要采用适当的加工工艺，如抛光、电镀等，以提高表面质量。

一种低碳钢外壳射频密封连接器的研制周春燕【期刊名称】《《机电元件》》【年(卷),期】2019(039)005【总页数】4页(P14-17)【关键词】低碳钢; 玻璃烧结; 膨胀系数; 射频【作者】周春燕【作者单位】苏州华旃航天电器有限公司江苏苏州 215129【正文语种】中文【中图分类】TN7841 引言随着科技的发展，射频同轴连接器及其电缆组件在射频模块及其互连模块之间得到广泛应用，在某些特殊要求下，有密封要求的射频连接器的使用更是日益增加，起到越来越重要的作用。

目前，射频连接器的密封方式除了采用常用的橡胶材料进行密封外，还有高分子树脂填料，玻璃烧接、陶瓷封焊等方式。

其中，玻璃与金属烧结的方式具有机械强度好、耐高温、密封性能好、环境性能优越等优点，而且玻璃具有良好的电性能参数，绝缘电阻和介质耐压完全能满足射频同轴连接器的设计要求。

因此玻璃烧结技术的射频密封连接器具有良好的应用前景。

目前玻璃烧结密封连接器的外壳零件使用较多的材料为膨胀合金，材料特殊，成本较高，占产品的主要材料成本。

若能在保证产品性能的前提下将低价易得的外壳替代材料低碳钢完美应用到密封产品中，将能降低产品的成本，因此有必要研制使用替代材料的产品。

2 玻璃烧结连接器的设计2.1 产品性能要求、外形及安装情况本文研究的产品为一款SSMA系列插孔接触件连接器，采用国家军用标准GJB5246-2004中规定的连接器界面，可与任何符合国军标的SSMA系列插针连接器进行界面对接。

产品主要用于密封要求下进行信号的传输，要求产品外形较小。

连接器的具体性能参数如表1。

表1 产品性能指标项目技术指标项目技术指标特性阻抗50Ω 外接触件接触电阻≤7mΩ工作频率 DC～3GHz 中心接触件接触电阻≤16mΩ电压驻波比≤1.3 内导体保持力≥3N绝缘电阻≥1000MΩ 使用温度-55℃ ～+125℃介质耐电压 750Vr.m.s，50Hz （漏电流为5mA）泄漏率≤1.013×10-3 Pa·cm3／s连接器外形尺寸见图2。

核反应堆内专用电缆--二氧化硅（SIO2)电缆在核电的详细应用作者：何涌1. 二氧化硅(SiO2)电缆的介绍和历史1.1 典型二氧化硅同轴电缆结构：• 内导体：高纯无氧铜或其他导体材料• 绝缘：高纯度低损耗二氧化硅(SiO2)• 外导体：高纯无缝无氧铜管• 护套：不锈钢或钛金属1.2其余的结构(多导体电缆,三同轴)1.3 二氧化硅(SiO2)电缆的研制背景和实际应用：1947 年, 美苏的冷战正式开始，从1957 年10 月4号，苏联正式发射第一颗人造地球卫星“人造地球卫星1 号”，到1958 年1 月31 日，美国发射了第一颗人造地球卫星“探险者”一号，从此开始了一系列的导弹，卫星、飞船、飞机、核潜艇等飞速发展的疯狂时期。

1957 年，因应冷战时期军事产品的狂热需求，美国的Whittaker Electronic Resources公司成功地研制出二氧化硅绝缘的信号电缆，因为该电缆有着的极其出色的性能和可靠性，所以后面几乎所有的航空航天、核军事项目中都广泛应用，为这些项目的成功实施作出应有的贡献。

因为在下面的情况，信号是必须100%保证不能中断的：A．在核岛开始融化时需要关闭核电站B．发送一个信号到正在着火的石油钻井平台或发电厂C．外太空探测飞船或卫星, 要在极恶劣情况下长期确保通信的畅通D. 导弹在飞行过程中必须随时能接收控制信号飞向目标等等情况下，而且是信号传输是绝对不容许中断的，这样SiO2 电缆就是你的唯一选择！设计高品质的SiO2 电缆是用于所有极端环境中的信号传输2. 二氧化硅(SiO2)电缆的独特性能2.1 无出其右的耐环境和高可靠性。

• 很宽的温度工作范围：-273℃至+1000℃,特高温结构甚至可以达到+1300℃，短时间内，温度可以承受更高！• 最高级别的耐辐射性能，适合于核岛内的核反应堆(1E 级K1类）和外太空的强辐射环境. • 抗化学腐蚀性，不锈钢护套电缆对于盐雾，液压油，航空煤油，环氧清除剂等有很好的抵抗性。

T/R组件外壳焊接工艺研究发布时间：2022-06-15T02:13:28.779Z 来源：《科学与技术》2022年2月4期作者：宗幼权[导读] 本文根据T/R组件外壳的焊接要求，设计了完整的焊接工艺方法和流程宗幼权泰州市航宇电器有限公司，江苏泰州 225300摘要：本文根据T/R组件外壳的焊接要求，设计了完整的焊接工艺方法和流程，研究了工艺中的技术难点，提出了确保焊接工艺稳定性和可靠性的技术要点。

研究选用Au80Sn20预成型金锡焊料作为焊接材料对壳体和部件进行焊接。

通过大量试验得出了最佳工艺参数，包括零部件清洗、焊接参数、焊接间隙等。

焊接后的产品在经受了各项性能试验后，其电性能、气密性、结构完整性和机械牢固性均能很好地满足要求，证明了该焊接工艺的可行性。

关键词：焊接工艺；Au80Sn20；金锡焊料1.引言T/R组件外壳作为一种一体化金属封装外壳，是微矩形密封连接器和射频连接器的使用终端，可以集成多种连接器，市场前景广阔。

T/R组件外壳通常采用铝合金材质壳体，通过焊料将玻璃烧结密封连接器和射频连接器与壳体进行连接。

因铝合金不耐高温，故需采用低温焊接工艺。

本文通过选用金锡焊料作为研究对象，介绍了相应的研究结果。

2.研究过程2.1 焊接原理T/R组件外壳焊接是利用焊料溶化后在外壳表面润湿、铺展与壳体表面镀层相互溶解和扩散以及在间隙中润湿、毛细流动、填缝与母材相互溶解和扩散而实现组件壳体与微矩形连接器、射频连接器之间连接的。

2.2 焊料设计2.2.1 焊料选择分析随着T/R组件不断往小型化、高性能、高密度、高可靠性方向发展，这对其中的芯片互连材料、元件焊接材料、封装材料提出了更高的要求，如具有高导电性、高导热性、热膨胀系数与介质匹配系较好等。

在微电子组装封装领域，金基钎料以高熔点、高可靠性和优异的物理性能，在高可靠电路封装、芯片焊接等方面的应用越来越多。

其中，金锡焊料、金锗焊料已普遍应用于T/R组件的生产制造过程中。
