四川省雅安至康定高速公路工程项目
（钢纤维）喷射混凝土支护现场质量检验表
承包单位：中铁二十局第二工程有限公司合同号： C14
监理单位：北京交科工程咨询有限公司编号：
检表10.7.2
四川省雅安至康定高速公路工程项目
喷射混凝土分项工程关键工序交验单
承包单位：中铁二十局第二工程有限公司合同号： C14
监理单位：北京交科工程咨询有限公司编号：
监表：46
四川省雅安至康定高速公路工程项目

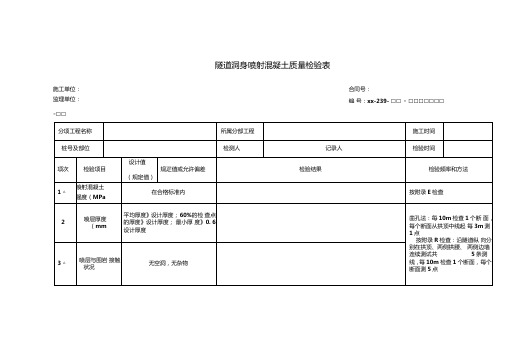

隧道洞身喷射混凝土自检表
承包单位：中铁二十局第二工程有限公司合同号： C14
监理单位：北京交科工程咨询有限公司编号：
隧道记录表06
四川省雅安至康定高速公路工程项目
(钢纤维)喷射混凝土支护外观鉴定检查记录表
承包单位：中铁二十局第二工程有限公司合同号： C14
监理单位：北京交科工程咨询有限公司编号：
外观记录10.7.2
检查人：质检负责人：现场监理：专业监理：。

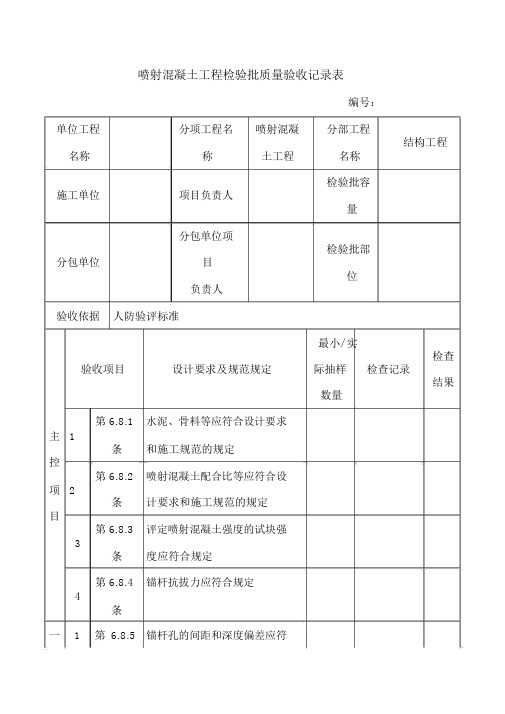

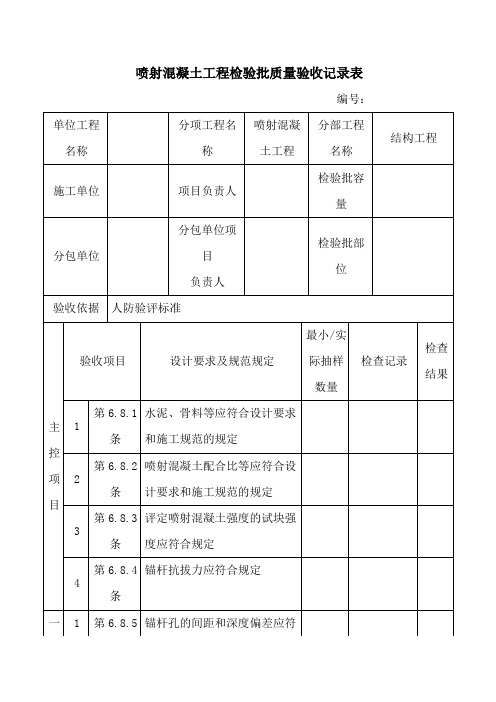

喷射混凝土工程检验批质量验收记录表
编号：
单位工程分项工程名喷射混凝分部工程
结构工程名称称土工程名称
检验批容
施工单位项目负责人
量
分包单位项
检验批部
分包单位目
位
负责人
验收依据人防验评标准
最小/ 实
检查验收项目设计要求及规范规定际抽样检查记录
结果
数量
第 6.8.1水泥、骨料等应符合设计要求
主 1
条和施工规范的规定
控
第 6.8.2喷射混凝土配合比等应符合设
项 2
条计要求和施工规范的规定
目
第 6.8.3评定喷射混凝土强度的试块强
3
条度应符合规定
第 6.8.4锚杆抗拔力应符合规定
4
条
一1第 6.8.5锚杆孔的间距和深度偏差应符
般条合规定
项第 6.8.6喷射混凝土厚度允许偏差应符
2
目条合规定
第 6.8.7喷射混凝土层面质量应符合规
3
条定
专业工长：
施工单位
项目专业质量检查员：
检査结果
年月日监理单位专业监理工程师：
验收结论年月日。
说明主控项目1．喷射混凝土应优先采用硅酸盐水泥、普通硅酸盐水泥。
水泥进场时，必须按批对其品种、级别、包装或散装仓号、出厂日期等进行验收，并对其强度、凝结时间、安定性进行试验，其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
当在使用中对水泥质量有怀疑或水泥出厂日期超过3个月（快硬硅酸盐水泥逾一个月）时，必须再次进行强度试验，并按试验结果使用。
检验数量和检验方法见《铁路隧道工程施工质量验收标准》（TB10417—2003）第6.2.1条的规定。
2．喷射混凝土所用的细骨料，应按批进行检验，其颗粒级配、坚固性指标应符合国家现行标准《普通混凝土用砂质量标准及检验方法》（JGJ52）的规定，细度模数应大于2.5，泥块含量应符合铁道部现行《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录B的规定，含泥量不应大于3%。
检验数量：同一产地、同一品种、同一规格且连续进场的细骨料，每400 m3或600 t为一批，不足400 m3或600 t也按一批计。
施工单位每批抽检一次。
监理单位见证取样检测，抽检次数为施工单位抽检次数的20%，但至少一次。
检验方法：施工单位现场取样试验。
监理单位检查全部试验报告，见证取样检测。
3．喷射混凝土所用的粗骨料，应按批进行检验，其颗粒级配、压碎指标值、针片状颗粒含量应符合现行铁道行业标准《铁路混凝土与砌体工程施工质量验收标准》（TB10424）附录C的规定。
粗骨料最大粒径不宜大于16 mm，并宜采用连续粒级，含泥量不应大于1%。
检验数量和检验方法同细骨料。
4．混凝土外加剂进场时，必须按批对减水率、凝结时间差、抗压强度比进行检验，其质量必须符合《混凝土外加剂》（GB8076）、《混凝土外加剂应用技术规范》（GB50119）等现行国家标准和其它有关环境保护的规定。
检验数量和检验方法见《铁路隧道工程施工质量验收标准》TB10417—2003第7.3.4条的规定。
成都第二绕城高速公路东段项目
喷射混凝土检查记录表
施工单位：合同号：
监理单位：编号：
路基记录表28 工程名称砌筑防护工程施工时间
桩号及部位K**+***-K**+***段喷射混凝土防护检验时间
施工部位喷射混凝土防护喷射混凝土
标号
C20
速凝剂及掺量
项次检查项目允许值检查频率设计值实测数据或偏差值
1
喷层厚度
（全部检查孔处的厚度60%以上不应小于
设计厚度；最小值不应小于设计厚度的
一半）
平均值
≮设计值
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
7点/10m 10cm
2 配
合
比
水泥与砂石符合设计205、210、208、212
砂率符合设计
水灰比符合设计
检查质检负责人
监理
意见签字：年月日。
喷射混凝土检验批质量验收记录表
填 表 说 明
主控项目
1、喷射混凝土应掺速凝剂，原材料应满足设计及有关规范的要求（GB50299-1999第7.6.7条）。
水泥：优先选用普通硅酸盐水泥，强度等级不得低于32.5MPa ，性能符合现行水泥标准； 细骨料：采用中砂或粗砂，细度模数应大于2.5，含水率控制在5～7﹪； 粗骨料：采用卵石或碎石，粒径不应大于15mm ；
骨料级配：骨料级配筛分率（﹪）应控制在表7.6.7的范围内；
速凝剂：质量合格，使用前应做与水泥相容性试验及水泥净浆凝结效果试验，初凝时间不应超过5 min ，终凝时间不应超过10 min 。
2、喷射混凝土配合比应满足设计及有关规范的要求（GB50299-1999第7.6.9条）。
水泥与砂石重量比应取1：4～4.5。
砂率应取45～55﹪，水灰比应取0.4～0.45。
速凝剂掺量应通过实验确定。
原材料称量允许偏差：水泥和速凝剂±2﹪，砂石±3﹪。
3、喷射混凝土的强度及抗渗性能应符合设计要求。
检查数量：抽查检查。
检验方法：检查试验报告。
一般项目
1、 喷射混凝土应密实，接茬严密，不得有空鼓和露筋。
检查数量：抽查检查； 检验方法：观察、小锤检查。
2、喷射混凝土的允许偏差应符合下表的规定（GB50299-1999第7.6.14.3条、TB10417-2003第7.5.16条）。
