美国康耐视智能相机操作说明书

美国康耐视智能相机操作说明书
美国康耐视智能相机操作说明书
一:安装Insight Explorer 4.5.0 二:设置PC和相机在同一网段
三:连接相机
四:设置图像
五:定位部件
六:检测部件
七:通讯
八:保存作业
九:运行作业及联机
十:硬件接线

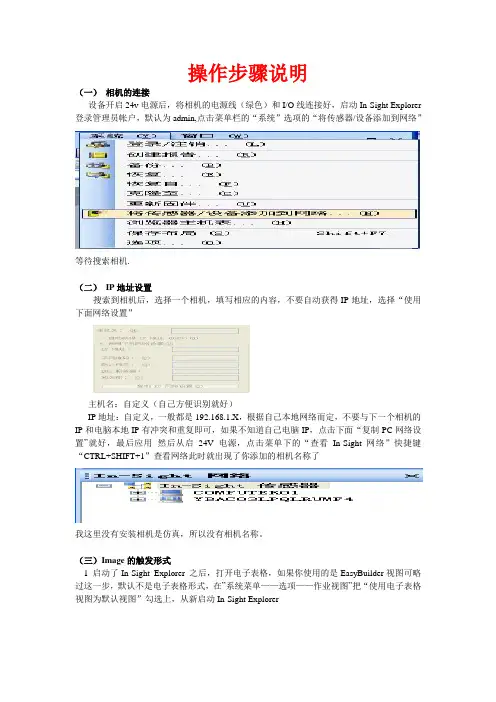

1.弹出“将传感器/设备调加到网络”对话框
2.选择相机,然后勾选“自动获得IP地址”
3.单击“应用”按钮，待弹出应用成功后，单击“关闭”按钮，显示如下画面
三:连接相机，双击相机“图标”，显
示Explorer编辑画面
四：设置图像
1.新建作业
2.设置图像
五：定位部件
1.选择“图案”工具
六：检测部件
1.选择“计数”>“斑点工具计数”
七：通讯
1.输出设置
2.单击“详细信息”设置输出脉冲宽度
八：保存作业，选择启动作业，勾选“联机模式下启动作业”
九：运行作业及联机
十:硬件接线
End。

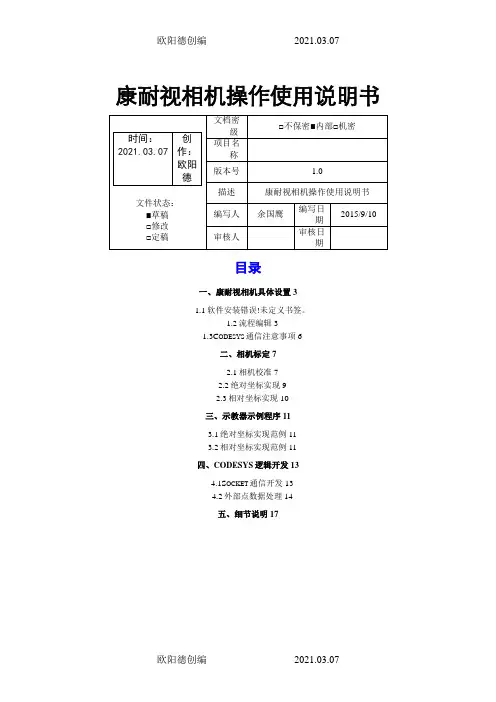

康耐视相机操作使用说明书文件状态：■草稿□修改□定稿文档密级□不保密■内部□机密项目名称版本号 1.0描述康耐视相机操作使用说明书编写人余国鹰编写日期2015/9/10 审核人审核日期目录一、康耐视相机具体设置 (3)1.1软件安装 ......................................................................................................... 错误!未定义书签。

1.2流程编辑 (3)1.3C ODESYS通信注意事项 (6)二、相机标定 (7)2.1相机校准 (7)2.2绝对坐标实现 (9)2.3相对坐标实现 (10)三、示教器示例程序 (11)3.1绝对坐标实现范例 (11)3.2相对坐标实现范例 (11)四、CODESYS逻辑开发 (13)4.1S OCKET通信开发 (13)4.2外部点数据处理 (14)五、细节说明 (17)康耐视相机操作使用说明书一、 康耐视相机具体设置1.1 软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。

1.2 流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。

2. 双击康耐视In-Sight 浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。

图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。

图1.2上海新时达机器人有限公司4. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。

图1.3单击“开始”中的“设置图像”，如下图1.4所示。

在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

康耐视相机操作使用说明书目录一、康耐视相机具体设置错误!未指定书签。

1.1软件安装错误!未指定书签。

1.2流程编辑 31.3Codesys通信注意事项6二、相机标定 72.1相机校准 72.2绝对坐标实现 92.3相对坐标实现错误!未指定书签。

三、示教器示例程序错误!未指定书签。

3.1绝对坐标实现范例错误!未指定书签。

3.2相对坐标实现范例错误!未指定书签。

四、C odesys逻辑开发错误!未指定书签。

4.1Socket通信开发错误!未指定书签。

4.2外部点数据处理错误!未指定书签。

五、细节说明错误!未指定书签。

一、康耐视相机具体设置1.1软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。

1.2流程编辑1.设置电脑本地连接IPV4地址为（设置为39段即可）。

2.双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。

图1.13.双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。

图1.24.在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；➢开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。

图1.3单击“开始”中的“设置图像”，如下图1.4所示。

在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

图1.4在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节➢设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。

在“定位部件”的设置对话框中，如下图1.5所示，合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败；旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败图1.5➢配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作，如下图1.6所示。

康耐视DM7500说明书
一、康耐视相机DM7500具体设置
1.1软件安装
双击康耐视相机软件按照步骤一步步安装即可。

1.2流程编辑
1.设置电脑本地连接PV4地址为19
2.168.39.12（设置为39段即可）。

2.双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备。

3.双击相机设备进入相机编辑界面。

4.在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程：
开始
单击“开始”中“已连接”，可以进行连接设备、断开设备、刷新、添加等操作。

单击“开始”中的“设置图像”。

在“采集-加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比：单击“设置工
具”中“检测部件”按钮，对模型进行编辑操作。

在“定位部件”的设置对话框中，合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败：旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败。

康耐视dm8050E说明书一、安装InsightExplorer450复制光盘的软件至PC硬盘，根据安装向导完成安装软件，安装成功，桌面出现Explorer450图标。

二、设置相机和PC在同一网段1、双击软件，在菜单栏选择“系统”--“将传感器、设备添加至网络”。

2、双击相机设备（红色椭圆内设备图标），进入相机编辑界面。

3、在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程。

（1）开始单击“开始”中“已连接”，可以进行连接设备、断开设备、刷新、添加等操作。

（2）单击“开始”中的“设置图像”。

（3）在“采集、加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

（4）在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节。

（5）设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比：单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。

（6）在“定位部件”的设置对话框中：合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败。

旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败。

4、配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作。

新时达机器人视觉通信采用的TCPAP通讯方式，单击“TCPIP”，在“TCPAP设置”对话框中，“服务器主机名”设为（机器人控制器IP地址），“端口”设置与Codes vs中相同，本例中设为9876，“超时时间”设为15000，“结束符”设为字符串（CR13）。

5、单击“格式化输出字符串”，进行输出操作，勾选“使用分隔符”，表示在输出之间用逗号分隔符进行隔开，方便进行数据处理操作。

单击“添加”按钮，可以输出很多数据，这里只需要输出4个数据，“失败”“定位器X”“定位器Y”“定位器角度”。

康耐视相机操作使用说明书目录一、康耐视相机具体设置31.1软件安装错误!未定义书签。

1.2流程编辑31.3C ODESYS通信注意事项6二、相机标定72.1相机校准72.2绝对坐标实现92.3相对坐标实现10三、示教器示例程序113.1绝对坐标实现范例113.2相对坐标实现范例11四、CODESYS逻辑开发134.1S OCKET通信开发134.2外部点数据处理14五、细节说明17一、康耐视相机具体设置1.1软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。

1.2流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。

2. 双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。

图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。

图1.24. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；➢开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。

图1.3单击“开始”中的“设置图像”，如下图1.4所示。

在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

图1.4在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节➢设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。

在“定位部件”的设置对话框中，如下图1.5所示，合格阀值：每次拍照之后的得分如果大于阀值，则拍照成功，否则失败；旋转公差：检测部件能够旋转的角度范围，如果在范围之类则会拍照成功，否则会失败图1.5➢配置结果单击“配置结果”中“通信”按钮，进行通讯设置操作，如下图1.6所示。

康耐视相机操作使用说明书文件状态：■草稿□修改□定稿文档密级□不保密■内部□机密项目名称版本号 1.0描述康耐视相机操作使用说明书编写人余国鹰编写日期2015/9/10审核人审核日期目录一、康耐视相机具体设置 (3)1.1软件安装........................................... 错误!未定义书签。

1.2流程编辑 (3)1.3C ODESYS通信注意事项 (6)二、相机标定 (7)2.1相机校准 (7)2.2绝对坐标实现 (9)2.3相对坐标实现 (9)三、示教器示例程序 (11)3.1绝对坐标实现范例 (11)3.2相对坐标实现范例 (12)四、C ODESYS逻辑开发 (15)4.1S OCKET通信开发 (15)4.2外部点数据处理 (19)五、细节说明 (26)一、康耐视相机具体设置1.1软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。

1.2流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。

2. 双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。

图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。

图1.24. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。

图1.3单击“开始”中的“设置图像”，如下图1.4所示。

在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。

图1.4在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。

features and operations, as well as imaging and acquisition controls. Firmware updates—ensure you are using to most up-to-date firmware for the camera to take advantage of improvements and fixes.Minimum System Requirements Gigabit Ethernet host adapter GigE Vision compatible camera Cognex VisionPro 5.0 or newer Installation and Configuration Cognex eBus Universal Pro Driver The Cognex eBus Universal Pro Driver is a GigE Vision filter driver that must be enabled in order to use GigE cameras in Cognex. This driver operates between the camera and the Microsoft built-in UDP stack to filter out GigE vision stream protocol (GVSP) packets. The CPU does not process all the packets, and therefore reduces CPU usage. Network Properties Menu Cognex GigE Vision Configuration Tool Ensure the camera is enumerated correctly. The host adapter and the camera must be on the same subnet.Users can use the tool to manually set the IP address and the subnet mask of the host adapter or the camera. Cognex GigE Vision Configuration Tool Understanding GigE Vision GigE Vision is a standard for camera control developed for Gigabit Ethernet cameras. All cameras supporting GigE Vision will interact the same way with software supporting GigE Vision such as VisionPro. FLIR GigE cameras such as Blackfly S, Blackfly, Flea3, Grasshopper3, and Grasshopper2 are GigE Vision compatible cameras that work seamlessly with GigE Vision software.Each camera attribute such as shutter time is controlled by a specific GigE Vision attribute. All GigE Vision software provides a Graphical User Interface (GUI) to control these GigE Vision attributes. The following sections will describe what these controls are in VisionPro and how each control is mapped to the respective GigE Vision attribute. packet size and packet delay, based on desired resolution and frame rate. Packet Size (GevSCPSPacketSize) Packet size influences the number of interrupts generated which affects CPU usage. The larger the packet size, the fewer the interrupts for the same amount of data.。
