康耐视相机操作使用说明书文件状态：■草稿□修改□定稿文档密级□不保密■内部□机密项目名称版本号 1.0描述康耐视相机操作使用说明书编写人余国鹰编写日期2015/9/10 审核人审核日期目录一、康耐视相机具体设置 (3)1.1软件安装 ......................................................................................................... 错误!未定义书签。
1.2流程编辑 (3)1.3C ODESYS通信注意事项 (6)二、相机标定 (7)2.1相机校准 (7)2.2绝对坐标实现 (9)2.3相对坐标实现 (10)三、示教器示例程序 (11)3.1绝对坐标实现范例 (11)3.2相对坐标实现范例 (11)四、CODESYS逻辑开发 (13)4.1S OCKET通信开发 (13)4.2外部点数据处理 (14)五、细节说明 (17)康耐视相机操作使用说明书一、 康耐视相机具体设置1.1 软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。
1.2 流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。
2. 双击康耐视In-Sight 浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。
图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。
图1.2上海新时达机器人有限公司4. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。
图1.3单击“开始”中的“设置图像”，如下图1.4所示。
在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。
广州三拓识别技术有限公司GUANGZHOU SANTUO INDETIFCATION TECH.CO.,LTD.康耐视VisionPro操作手册V1.02013522‐‐•设置IP地址•获取图像•图像定位•条码检测•结果输出（超级终端）设置IP地址1,手动配置电脑网卡的IP地址。
如下图:2,从开始菜单/Cognex菜单下打开GigE Vision Configuration Tool.VisionPro以太网相机IP地址配置软件3,配置相机的IP地址与电脑对应网卡的IP地址为同一个网段。
获取图像1,启动VisionPro主程序2,双击image Source (图像来源) 打开设置对话框。
3,选择“照相机”。
并从相机列表里选择对应的相机。
然后视频格式选择“Mono”。
注明：Mono表示黑白图像。
4,点击“初始化取相”，修改曝光时间为0.5ms.取消时限前面的勾。
说明：”时限”即取图像超时。
表示执行了取图像的命令，但在设定时间内没有获取到图像。
多在外部触发模式时，等待外部电眼等触发信号时间过长而报错。
5,点击左Image Source 窗口左上角的相机符号，即显示实时画面。
在画面上点击右键来缩放图像等。
6,若需要设置为外部电眼触发。
可切换到“闪光灯和触发器”页面。
选择“硬件自动”选项。
图像定位1,选择“作业编辑器”窗口。
点击左上角的“单次运行作业”按钮。
获取一张图像。
2,从窗口工具栏的“显示VisionPro工具”打开工具窗口。
里面为此软件的检测算法。
3,定位图像设置步骤。
首先从工具窗口拖动CogPMAlignTool和CogFixtureTool到作业编辑器。
并按住鼠标左键对这两个工具进行连线编程。
如下图。
4,双击CogPMAlignTool1，在弹出的窗口对其参数进行设置。
首先点击“抓取训练图像”按钮。
“训练图像”表示一张标准的图像。
若相机现在拍的图像不是很理想，则重新执行拍照动作后再点击此按钮。
一、连接相机1、根据康耐视接线说明书接好相机，通过网线连接上电脑。
在PC端打开in-sight浏览器。
2、打开“系统”菜单栏下的菜单项，或者右键点击In-Sight网络栏弹出“将网络、设备添加到网络”：查找出7402相机，如上图，其IP地址与PC不在同一个网段。
3、统一ip网段点击“复制PC网络设置”，输入125，点击“应用”，则把相机的ip地址设置为“192.168.0.125”，让相机、pc都处于192.168.0.xxx网段上。
4、打开相机双击“is7402_13ad6e”,则打开相机，之前设置的开机自动加载的作业（如pinwen.job）也打开。
“传感器”-》“启动”，设置相机上电后是否自动联机，设置自动加载的作业。
二、新建作业（电子表格下）1、转到电子表格视图2、“文件”-》“新作业”，或者点击左上角相应工具三、设置拍照参数双击“Image”，如下，设置触发模式和曝光时间等参数，这里设置为“手动”触发，即点击工具栏的触发图标或者按快捷键F5时，相机拍照。
四、校准1、calibrateGrid将坐标变换下的CalibrateGrid函数拖到一空白的电子表格B2：点击“实况视频“，调整好标定板（或者标定纸，没有的话可以打印）和镜头焦距等，让标定板清晰现实在视野中央，双击鼠标（或者按enter键）：点击“触发器”，则右上角现实找出的特征点数（276）。
点击下方“校准”按钮：点击“确定”按钮，则校准完成。
2、CalibrateImage经过如此处理，实现了像素坐标系图像到毫米坐标系图像的映射。
五、训练模版1、拿走标定板，把要查找的物品放到视野范围，按F5拍照2、函数栏里，“视觉工具”-》“图案匹配”-》TrainPatMaxPattern图像框选A0或B4，默认是A0。
3、双击“图案区域”栏：调整紫色区，双击鼠标（或者点击“确定”图标，或者按“enter”键）。
模版训练完成。
六、查找模版FindPatMaxPatterns,另外的FindPatterns类似。
一、连接相机1、根据康耐视接线说明书接好相机，通过网线连接上电脑。
在PC端打开in-sight浏览器。
2、打开“系统”菜单栏下的菜单项，或者右键点击In-Sight网络栏弹出“将网络、设备添加到网络”：查找出7402相机，如上图，其IP地址与PC不在同一个网段。
3、统一ip网段点击“复制PC网络设置”，输入125，点击“应用”，则把相机的ip地址设置为“192.168.0.125”，让相机、pc都处于192.168.0.xxx网段上。
4、打开相机双击“is7402_13ad6e”,则打开相机，之前设置的开机自动加载的作业（如pinwen.job）也打开。
“传感器”-》“启动”，设置相机上电后是否自动联机，设置自动加载的作业。
二、新建作业（电子表格下）1、转到电子表格视图2、“文件”-》“新作业”，或者点击左上角相应工具三、设置拍照参数双击“Image”，如下，设置触发模式和曝光时间等参数，这里设置为“手动”触发，即点击工具栏的触发图标或者按快捷键F5时，相机拍照。
四、校准1、calibrateGrid将坐标变换下的CalibrateGrid函数拖到一空白的电子表格B2：点击“实况视频“，调整好标定板（或者标定纸，没有的话可以打印）和镜头焦距等，让标定板清晰现实在视野中央，双击鼠标（或者按enter键）：点击“触发器”，则右上角现实找出的特征点数（276）。
点击下方“校准”按钮：点击“确定”按钮，则校准完成。
2、CalibrateImage经过如此处理，实现了像素坐标系图像到毫米坐标系图像的映射。
五、训练模版1、拿走标定板，把要查找的物品放到视野范围，按F5拍照2、函数栏里，“视觉工具”-》“图案匹配”-》TrainPatMaxPattern图像框选A0或B4，默认是A0。
3、双击“图案区域”栏：调整紫色区，双击鼠标（或者点击“确定”图标，或者按“enter”键）。
模版训练完成。
六、查找模版FindPatMaxPatterns,另外的FindPatterns类似。
康耐视相机操作使用说明书文档密级□不保密■内部□机密文件状态：项目名称版本号 1.0■草稿描述康耐视相机操作使用说明书□修改□定稿编写人余国鹰编写日期2015/9/10审核人审核日期目录一、 康耐视相机具体设置 (3)1.1 软件安装 ......................................................................................................................................................................... 错误！未定义书签。
1.2流程编辑 (3)1.3 CODESYS通信注意事项 (6)二、 相机标定 (7)2.1 相机校准 ....................................................................................................................................................................................................................... 7 2.2 绝对坐标实现 ............................................................................................................................................................................................................. 9 2.3相对坐标实现 (10)三、 示教器示例程序 (11)3.1 绝对坐标实现范例 ............................................................................................................................................................................................... 11 3.2相对坐标实现范例 (11)四、 CODESYS 逻辑开发 (13)4.1 S OCKET通信开发 ........................................................................................................................................................................................... 13 4.2 外部点数据处理 .. (14)五、 细节说明 (17)康耐视相机操作使用说明书一、康耐视相机具体设置1.1 软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1 ，按照步骤一步步安装即可。

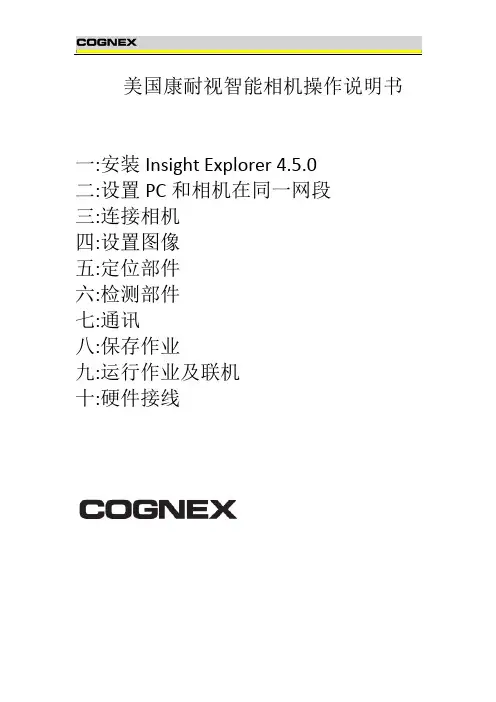

美国康耐视智能相机操作说明书
一:安装Insight Explorer 4.5.0
二:设置PC和相机在同一网段
三:连接相机
四:设置图像
五:定位部件
六:检测部件
七:通讯
八:保存作业
九:运行作业及联机
十:硬件接线
一:安装Insight Explorer4.5.0
复制光盘的软件至PC硬盘，根据安装向导完成安装软件，安装成功，桌面出现Explorer4.5.0图标，如下：
二:设置相机和PC在同一网段
1.双击软件，在菜单栏选择“系统”>
“将传感器/设备添加至网络”
2.弹出“将传感器/设备调加到网络”对话框
3.选择相机,然后勾选“自动获得IP地址”
4.单击“应用”按钮，待弹出应用成功后，单击“关闭”按钮，显示如下画面
三:连接相机，双击相机“图标”，显示Explorer编辑画面
四：设置图像
1.新建作业
2.设置图像
五：定位部件
1.选择“图案”工具
六：检测部件
1.选择“计数”>“斑点工具计数”
七：通讯
1.输出设置
2.单击“详细信息”设置输出脉冲宽度
八：保存作业，选择启动作业，勾选“联机模式下启动作业”
九：运行作业及联机
十:硬件接线
End。
康耐视相机操作使用说明书目录一、康耐视相机具体设置 (3)1.1软件安装 ......................................................................................................... 错误!未定义书签。
1.2流程编辑 (3)1.3C ODESYS通信注意事项 (6)二、相机标定 (7)2.1相机校准 (7)2.2绝对坐标实现 (9)2.3相对坐标实现 (10)三、示教器示例程序 (11)3.1绝对坐标实现范例 (11)3.2相对坐标实现范例 (11)四、CODESYS逻辑开发 (13)4.1S OCKET通信开发 (13)4.2外部点数据处理 (14)五、细节说明 (17)一、康耐视相机具体设置1.1软件安装双击康耐视相机软件Cognex_In-Sight_Software_4.8.1，按照步骤一步步安装即可。
1.2流程编辑1. 设置电脑本地连接IPV4地址为192.168.39.12（设置为39段即可）。
2. 双击康耐视In-Sight浏览器软件进入相机设置界面，软件会自动搜索连接的相机设备，如下图1.1所示。
图1.13. 双击相机设备（红色椭圆内设备图标），进入相机编辑界面，如下图1.2所示。
图1.24. 在应用程序步骤中，开始、设置工具、配置结果、完成这4个步骤形成一个完整的相机操作流程；➢开始单击“开始”中“已连接”，如下图1.3所示，可以进行连接设备、断开设备、刷新、添加等操作。
图1.3单击“开始”中的“设置图像”，如下图1.4所示。
在“采集/加载图像”对话框中，“触发器”按钮是进行拍照，“实况视频”按钮是实时显示相机中的图像，“从PC加载图像”按钮是加载一张存在的图像。
图1.4在“编辑采集设置”对话框中，设置一系列相机参数，根据具体需要进行调节➢设置工具单击“设置工具”中“定位部件”按钮，对检测模型进行定位，作为识别的模型进行对比；单击“设置工具”中“检测部件”按钮，对模型进行编辑操作。
广州三拓识别技术有限公司GUANGZHOU SANTUO INDETIFCATION TECH.CO.,LTD.康耐视VisionPro操作手册V1.02013522‐‐•设置IP地址•获取图像•图像定位•条码检测•结果输出（超级终端）设置IP地址1,手动配置电脑网卡的IP地址。
如下图:2,从开始菜单/Cognex菜单下打开GigE Vision Configuration Tool.VisionPro以太网相机IP地址配置软件3,配置相机的IP地址与电脑对应网卡的IP地址为同一个网段。
获取图像1,启动VisionPro主程序2,双击image Source (图像来源) 打开设置对话框。
3,选择“照相机”。
并从相机列表里选择对应的相机。
然后视频格式选择“Mono”。
注明：Mono表示黑白图像。
4,点击“初始化取相”，修改曝光时间为0.5ms.取消时限前面的勾。
说明：”时限”即取图像超时。
表示执行了取图像的命令，但在设定时间内没有获取到图像。
多在外部触发模式时，等待外部电眼等触发信号时间过长而报错。
5,点击左Image Source 窗口左上角的相机符号，即显示实时画面。
在画面上点击右键来缩放图像等。
6,若需要设置为外部电眼触发。
可切换到“闪光灯和触发器”页面。
选择“硬件自动”选项。
图像定位1,选择“作业编辑器”窗口。
点击左上角的“单次运行作业”按钮。
获取一张图像。
2,从窗口工具栏的“显示VisionPro工具”打开工具窗口。
里面为此软件的检测算法。
3,定位图像设置步骤。
首先从工具窗口拖动CogPMAlignTool和CogFixtureTool到作业编辑器。
并按住鼠标左键对这两个工具进行连线编程。
如下图。
4,双击CogPMAlignTool1，在弹出的窗口对其参数进行设置。
首先点击“抓取训练图像”按钮。
“训练图像”表示一张标准的图像。
若相机现在拍的图像不是很理想，则重新执行拍照动作后再点击此按钮。
一、连接相机1、根据康耐视接线说明书接好相机，通过网线连接上电脑。
在PC端翻开in-sight浏览器。
2、翻开"系统〞菜单栏下的菜单项，或者右键点击In-Sight网络栏弹出"将网络、设备添加到网络〞：查找出7402相机，如上图，其IP地址与PC不在同一个网段。
3、统一ip网段点击"复制PC网络设置〞，输入125，点击"应用〞，则把相机的ip地址设置为"192.168.0.125〞，让相机、pc都处于192.168.0.***网段上。
4、翻开相机双击"is7402_13ad6e〞,则翻开相机，之前设置的开机自动加载的作业〔如pinwen.job〕也翻开。
"传感器〞-""启动〞，设置相机上电后是否自动联机，设置自动加载的作业。
二、新建作业〔电子表格下〕1、转到电子表格视图2、"文件〞-""新作业〞，或者点击左上角相应工具三、设置拍照参数双击"Image〞，如下，设置触发模式和曝光时间等参数，这里设置为"手动〞触发，即点击工具栏的触发图标或者按快捷键F5时，相机拍照。
四、校准1、calibrateGrid将坐标变换下的CalibrateGrid函数拖到一空白的电子表格B2：点击"实况视频"，调整好标定板〔或者标定纸，没有的话可以打印〕和镜头焦距等，让标定板清晰现实在视野中央，双击鼠标〔或者按enter键〕：点击"触发器〞，则右上角现实找出的特征点数〔276〕。
点击下方"校准〞按钮：点击"确定〞按钮，则校准完成。
2、CalibrateImage经过如此处理，实现了像素坐标系图像到毫米坐标系图像的映射。
五、训练模版1、拿走标定板，把要查找的物品放到视野*围，按F5拍照2、函数栏里，"视觉工具〞-""图案匹配〞-"TrainPatMa*Pattern图像框选A0或B4，默认是A0。
美国康耐视智能相机操作说明书
美国康耐视智能相机操作说明书
一:安装Insight Explorer 4.5.0 二:设置PC和相机在同一网段
三:连接相机
四:设置图像
五:定位部件
六:检测部件
七:通讯
八:保存作业
九:运行作业及联机
十:硬件接线
1.弹出“将传感器/设备调加到网络”对话框
2.选择相机,然后勾选“自动获得IP地址”
3.单击“应用”按钮，待弹出应用成功后，单击“关闭”按钮，显示如下画面
三:连接相机，双击相机“图标”，显
示Explorer编辑画面
四：设置图像
1.新建作业
2.设置图像
五：定位部件
1.选择“图案”工具
六：检测部件
1.选择“计数”>“斑点工具计数”
七：通讯
1.输出设置
2.单击“详细信息”设置输出脉冲宽度
八：保存作业，选择启动作业，勾选“联机模式下启动作业”
九：运行作业及联机
十:硬件接线
End。
