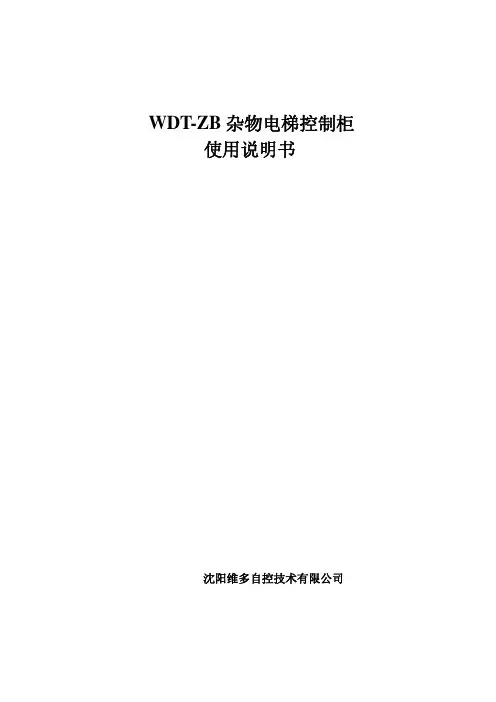

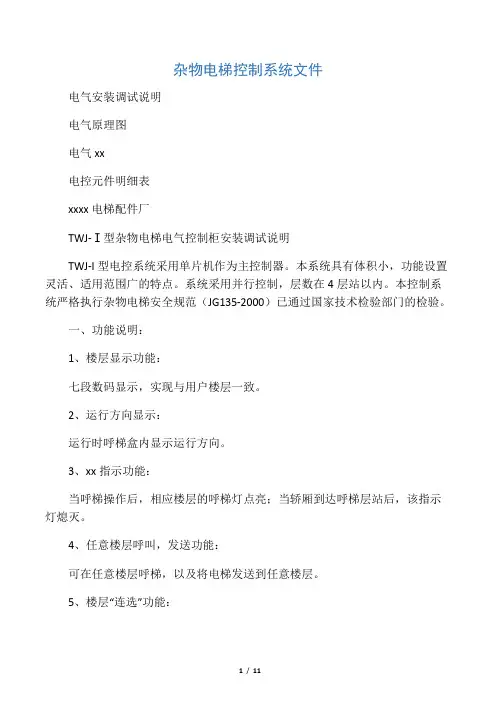

WDT-ZB杂物电梯控制柜使用说明书沈阳维多自控技术有限公司VF变频杂物电梯使用维护说明书一、 概述本杂物电梯采用交流三相异步电动机拖动，具有自动定向、自动平层、到站响铃、楼层显示、运行方向显示、选层显示等功能。

本电梯保护设施完备、功能齐全、安全可靠、操作简便、是理想的杂物电梯。

二、电梯的电气控制1、拖动电路曳引电动机采用交流三想异步电动机，额定电压380V。

在总电源开关Q1接通，上、下行信号（FWD或REV）之一接通的情况下，电梯起动运行直至换速点，电梯到达换速点后Fn闭合使FWD或REV释放，对电动机停止供电，同时，曵引机下闸停车。

为避免电梯过载或由于其他原因造成电动机过流而烧毁电动机，在电动机回路串接了热继电器FR。

当电动机较长时间过流时，FR动作，切断方向接触器，使电动机断电停转。

在调试过程中，应使热继电器FR的保护值等于1.2倍电动机的额定电流值。

2、控制电路控制电路是电梯电气控制的主要主成部分，这部分电路是否正常工作，对电梯的正常运行起着重要作用。

在厅门关好的情况下，有选层时，对应的选层按钮灯Dn亮，显示出所选层站。

控制系统根据选层情况进行逻辑判断，使FWD、REV和速度信号SP1，SP2输出，电梯起动前往所选层站。

同时，楼层数码显示显示出电梯所处层站，方向指示显示出电梯运行方向。

电梯到达指定层站，由停层传感器发出停层信号相对应传给控制系统，。

通过控制系统的控制，使KBZ和FWD或REV释放，电梯在指定层站停靠，同时，使停靠层蜂鸣器HLn发出约3秒钟的声响，通知用户电梯已经到达。

当电梯由于故障或其他原因停在非平层位置时，楼层记忆可保持正确的楼层显示。

但一旦关闭电锁或停电，楼层记忆将失掉电源，再次送电将不显示楼层号。

但当重新起动到达平层位置时，楼层记忆可自动恢复正确显示。

3、安全保护电路为了确保电梯的使用安全，在电气控制系统中设置了可靠的安全保护电路，如下：a)安全控制回路有电锁开关STD、热继电器FR、上极限SSJ、下极限SXJ、相序继电器KXX、和总控接触器KJT组成。

安装调试说明书（杂物电梯-微电脑）目录第一章致用户第二章系统简介第三章系统功能详述第四章常见故障及对应措施第五章输入、输出功能表第六章安装要求附录井道接线表第一章致用户杂物电梯控制系统，采用全电脑微机控制，实现了快速实时响应及高可靠性。

本系统硬件结构标准化，通用性强，采用光电隔离技术，抗干扰能力强，整机具有结构简单、安装方便、线路清晰、免调试等特点。

设计依据：国家关于杂物电梯电控规范。

本系统具有以下基本功能：1、主回路具有双电气节点，并具有粘连检测功能。

2、抱闸回路具有双电气节点，并具有粘连检测功能。

3、具有门锁回路粘连检测保护功能。

4、具有上下限位、上下极限保护功能。

5、具有运行超时保护功能。

6、具有检修运行功能。

7、具有自动运行、平层且蜂鸣提示功能。

8、具有楼层显示和运行指示功能。

（楼层显示7段码、一对一可自行选择，可自行选择-2、-1显示）。

9、具有故障代码显示功能。

10、上电自动返基站功能。

11、多层发送功能（有无多层发送功能可自行选择）。

第二章系统简介1. 杂物电梯系统组成及性能特点a.微机主板：电梯的主控制器，采用全电脑光电隔离技术，具有很强的抗干扰能力和高可靠性,实现快速实时响应外部信号,提高电梯工作效率。

微机主板自带电源电路采用可控硅整流为电梯抱闸提供电源，采用开关电源为系统提供稳定抗干扰的24V电源。

b.专用变压器：根据系统特性定制，为抱闸系统提供电源，使系统具有良好的供电环境。

c.配套低压电器，采用国标产品配合系统工作，增加整机性能的稳定性。

2. 系统适用范围本系统适用于杂物电梯安装规范中的任何场所，厅外按钮控制适用于层站为2至5层的环境，载重量范围由100kg-300kg可选。

第三章系统功能详述杂物梯控制系统，采用微机逻辑控制，即逻辑控制部分由微机内部处理完成，而执行部分由外部继电器驱动接触器完成，充分体现并应用了微机逻辑处理的快捷性和高准确性的优势。

本系统在安装步骤为按图纸接线、初次上电、检修运行、自动运行和故障处理。

货梯控制器的说明书货梯控制器是一种用于控制货梯运行的重要设备，它的主要功能是根据用户的指令，控制货梯的上升和下降，实现货物的快速、安全运输。

本说明书将详细介绍货梯控制器的结构、工作原理、使用方法以及常见故障排除方法，以帮助用户正确、高效地操作货梯控制器。

一、货梯控制器的结构货梯控制器由控制面板、控制电路、电源模块和安全保护装置等组成。

其中，控制面板是用户与货梯控制器进行交互的主要工具，通过面板上的按钮和指示灯，用户可以控制货梯的上升和下降，并了解货梯当前的工作状态。

控制电路是实现货梯运行的核心部件，它根据控制面板上的指令，通过控制电机的启停和方向，来控制货梯的移动。

电源模块为控制器提供电能，确保其正常工作。

安全保护装置主要包括过载保护器、限位开关等，用于保证货梯运行过程中的安全。

二、货梯控制器的工作原理货梯控制器采用电控技术实现货物的运输。

当用户需要将货物运送到指定的楼层时，首先需要通过控制面板上的按钮设置目标楼层。

控制器接收到指令后，通过控制电路启动电机，使货梯开始上升或下降。

当货梯到达目标楼层时，控制器会自动停止电机，控制面板上的指示灯则会亮起，提示用户到达目的地。

三、货梯控制器的使用方法1. 开机操作：按下控制面板上的开关按钮，货梯控制器将启动，准备开始工作。

2. 设置目标楼层：通过面板上的按钮或数字键盘，设置货梯的目标楼层。

3. 启动货梯：按下上升或下降按钮，货梯将开始运行。

在运行过程中，用户可以根据需要调整速度或停止运行。

4. 到达目的地：当货梯到达目标楼层时，控制器会自动停止货梯的运行，并亮起指示灯提示用户到达目的地。

5. 故障处理：当出现故障时，需要根据故障代码或报警信息进行判断，按照说明书中的故障处理流程进行排除。

四、常见故障排除方法1. 电源故障：检查电源是否正常接通，是否有断电情况发生，若有，进行修复或更换电源。

2. 电机故障：检查电机的线路连接是否松动，是否有异常噪音产生，若发现问题，需要修复或更换电机。

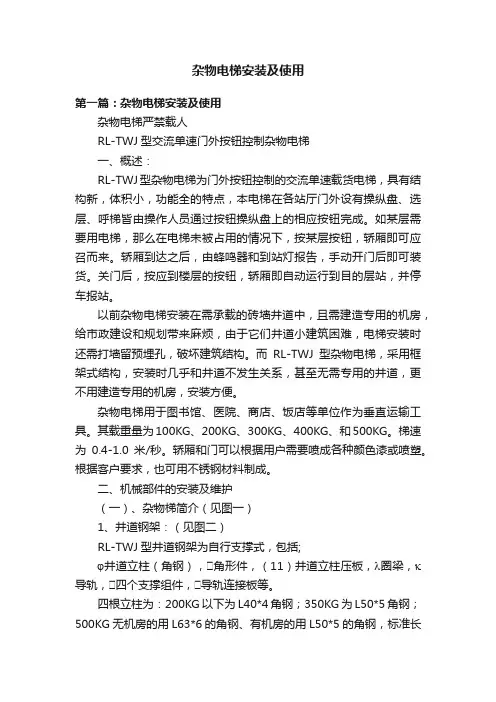

杂物电梯安装及使用第一篇：杂物电梯安装及使用杂物电梯严禁载人RL-TWJ型交流单速门外按钮控制杂物电梯一、概述：RL-TWJ型杂物电梯为门外按钮控制的交流单速载货电梯，具有结构新，体积小，功能全的特点，本电梯在各站厅门外设有操纵盘、选层、呼梯皆由操作人员通过按钮操纵盘上的相应按钮完成。

如某层需要用电梯，那么在电梯未被占用的情况下，按某层按钮，轿厢即可应召而来。

轿厢到达之后，由蜂鸣器和到站灯报告，手动开门后即可装货。

关门后，按应到楼层的按钮，轿厢即自动运行到目的层站，并停车报站。

以前杂物电梯安装在需承载的砖墙井道中，且需建造专用的机房，给市政建设和规划带来麻烦，由于它们井道小建筑困难，电梯安装时还需打墙留预埋孔，破坏建筑结构。

而RL-TWJ型杂物电梯，采用框架式结构，安装时几乎和井道不发生关系，甚至无需专用的井道，更不用建造专用的机房，安装方便。

杂物电梯用于图书馆、医院、商店、饭店等单位作为垂直运输工具。

其载重量为100KG、200KG、300KG、400KG、和500KG。

梯速为0.4-1.0米/秒。

轿厢和门可以根据用户需要喷成各种颜色漆或喷塑。

根据客户要求，也可用不锈钢材料制成。

二、机械部件的安装及维护（一）、杂物梯简介（见图一）1、井道钢架：（见图二）RL-TWJ型井道钢架为自行支撑式，包括;ϕ井道立柱（角钢）， 角形件，（11）井道立柱压板，λ圈梁，κ导轨， 四个支撑组件， 导轨连接板等。

四根立柱为：200KG以下为L40*4角钢；350KG为L50*5角钢；500KG无机房的用L63*6的角钢、有机房的用L50*5的角钢，标准长度为2980mm，导轨标准长度为2980mm和2000mm。

2、机房：装在井道钢架上端，由机房立柱体、曳引机、曳引机座、机房底板、机房门等组成。

3、轿厢：在对重导轨侧装有四个导靴，为了增加稳定性和强度，在对侧另增加二个导靴，；并用角钢作为第三根导轨。

轿厢门分为单入口与双入口（贯通）及侧入口三种形式。

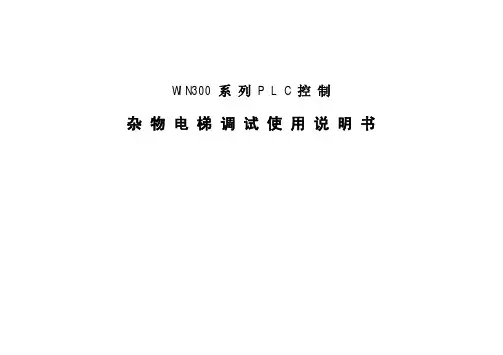

WIN300 系列 P L C 控制杂物电梯调试使用说明书一、概况菱王Win300系列杂物电梯，采用PLC控制取代了传统的继电器控制，功能强大，性能优良。

具有广泛应用前景。

此控制系统在控制性能和功能上大大优于继电器控制系统，可适用于各种恶劣环境，可靠性好且控制灵活，并可根据用户要求扩展楼层数量。

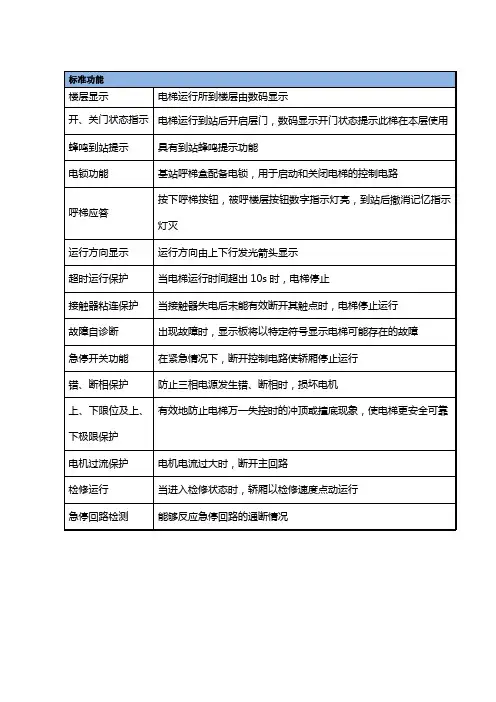

二、主要功能1、机房急停保护2、底坑急停保护3、错、断相保护、轿顶急停4、上、下限位保护5、上、下极限保护6、层门电气连锁保护7、电机过流保护8、楼层显示9、运行方向显示10、开门指示11、平层显示12、锁梯功能13、到站提示（电铃响1.5秒）14、电磁铁控制开门保护15、检修运行（可点动上行、点动下行）16、安全回路检测17、电梯运行超时保护18、接触器防粘连检测19、非平层区外不允许开层门保护三、安装调试说明1、根据平层铁板在轿厢上的相对位置安装各层感应器，接线时注意常开触点（无遮磁板时的状态）2、井道上下端各安装一个限位开关和极限开关，底坑安装一个急停按钮3、安装呼梯盒上的层显板和呼梯按钮4、按图配线，确认无误后，关闭厅门5.1、将检修开关拨至检修位置，闭合电源开关（QF）、机房急停按钮（STP）、轿厢急停（STT）、底坑急停按钮(STL)，急停继电器（AC）应吸合，动作上下极限开关动作应能使（AC）继电器释放。

打开任一层门或轿门，门锁继电器（MSJ）应释放。

点动运行，首先确认曳引机相序，其次点动上行或点动下行以确认上、下限位开关是否有效。

确定检修功能的优先次序。

5.2、总运行时间自学习1）、先进行复位，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向下运行碰下限位。

2）、总运行时间自学习：电梯在最低层门区位置，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向上运行直到碰上限位停止，自学习完后拆除K1信号。

程序设计为实际运行时间加上8秒为总运行时间保护。

总运行保护时间动作后可检修状态慢上或慢下可解除。

WIN300 系列 P L C 控制杂物电梯调试使用说明书一、概况菱王Win300系列杂物电梯，采用PLC控制取代了传统的继电器控制，功能强大，性能优良。

具有广泛应用前景。

此控制系统在控制性能和功能上大大优于继电器控制系统，可适用于各种恶劣环境，可靠性好且控制灵活，并可根据用户要求扩展楼层数量。

二、主要功能1、机房急停保护2、底坑急停保护3、错、断相保护、轿顶急停4、上、下限位保护5、上、下极限保护6、层门电气连锁保护7、电机过流保护8、楼层显示9、运行方向显示10、开门指示11、平层显示12、锁梯功能13、到站提示（电铃响1.5秒）14、电磁铁控制开门保护15、检修运行（可点动上行、点动下行）16、安全回路检测17、电梯运行超时保护18、接触器防粘连检测19、非平层区外不允许开层门保护三、安装调试说明1、根据平层铁板在轿厢上的相对位置安装各层感应器，接线时注意常开触点（无遮磁板时的状态）2、井道上下端各安装一个限位开关和极限开关，底坑安装一个急停按钮3、安装呼梯盒上的层显板和呼梯按钮4、按图配线，确认无误后，关闭厅门5.1、将检修开关拨至检修位置，闭合电源开关（QF）、机房急停按钮（STP）、轿厢急停（STT）、底坑急停按钮(STL)，急停继电器（AC）应吸合，动作上下极限开关动作应能使（AC）继电器释放。

打开任一层门或轿门，门锁继电器（MSJ）应释放。

点动运行，首先确认曳引机相序，其次点动上行或点动下行以确认上、下限位开关是否有效。

确定检修功能的优先次序。

5.2、总运行时间自学习1）、先进行复位，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向下运行碰下限位。

2）、总运行时间自学习：电梯在最低层门区位置，检修状态，com短接PLC x6 点（即图纸的K1信号）慢车向上运行直到碰上限位停止，自学习完后拆除K1信号。

程序设计为实际运行时间加上8秒为总运行时间保护。

总运行保护时间动作后可检修状态慢上或慢下可解除。

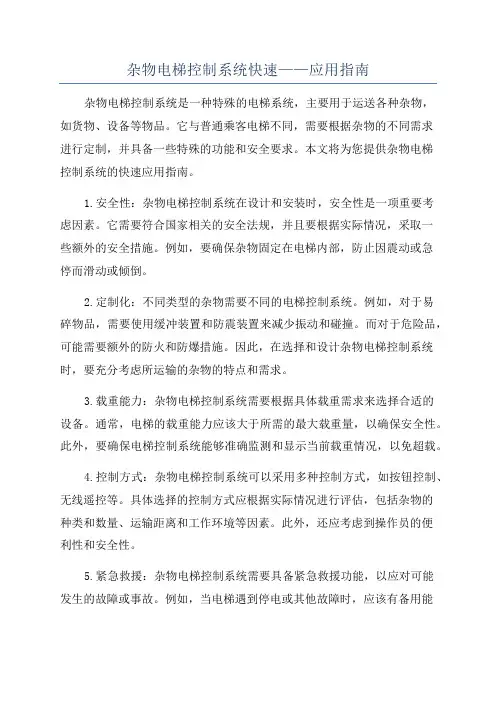

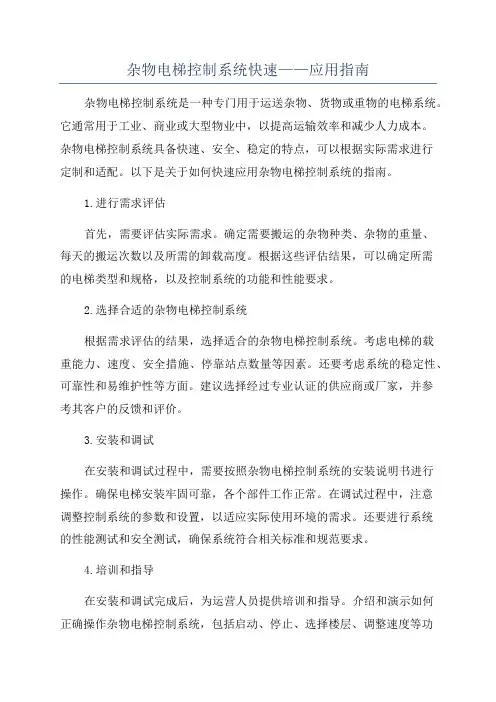

杂物电梯控制系统快速——应用指南杂物电梯控制系统是一种特殊的电梯系统，主要用于运送各种杂物，如货物、设备等物品。
