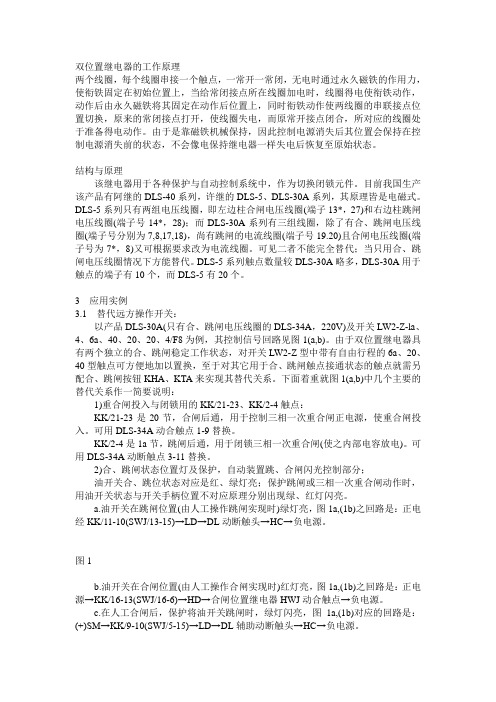

双位置继电器的工作原理两个线圈，每个线圈串接一个触点，一常开一常闭，无电时通过永久磁铁的作用力，使衔铁固定在初始位置上，当给常闭接点所在线圈加电时，线圈得电使衔铁动作，动作后由永久磁铁将其固定在动作后位置上，同时衔铁动作使两线圈的串联接点位置切换，原来的常闭接点打开，使线圈失电，而原常开接点闭合，所对应的线圈处于准备得电动作。
由于是靠磁铁机械保持，因此控制电源消失后其位置会保持在控制电源消失前的状态，不会像电保持继电器一样失电后恢复至原始状态。
结构与原理该继电器用于各种保护与自动控制系统中，作为切换闭锁元件。
目前我国生产该产品有阿继的DLS-40系列，许继的DLS-5、DLS-30A系列，其原理皆是电磁式。
DLS-5系列只有两组电压线圈，即左边柱合闸电压线圈(端子13*，27)和右边柱跳闸电压线圈(端子号14*，28)；而DLS-30A系列有三组线圈，除了有合、跳闸电压线圈(端子号分别为7,8,17,18)，尚有跳闸的电流线圈(端子号19.20)且合闸电压线圈(端子号为7*，8)又可根据要求改为电流线圈。
可见二者不能完全替代；当只用合、跳闸电压线圈情况下方能替代。
DLS-5系列触点数量较DLS-30A略多，DLS-30A用于触点的端子有10个，而DLS-5有20个。
3应用实例3.1替代远方操作开关：以产品DLS-30A(只有合、跳闸电压线圈的DLS-34A，220V)及开关LW2-Z-la、4、6a、40、20、20、4/F8为例，其控制信号回路见图1(a,b)。
由于双位置继电器具有两个独立的合、跳闸稳定工作状态，对开关LW2-Z型中带有自由行程的6a、20、40型触点可方便地加以置换，至于对其它用于合、跳闸触点接通状态的触点就需另配合、跳闸按钮KHA、KTA来实现其替代关系。
下面着重就图1(a,b)中几个主要的替代关系作一简要说明：1)重合闸投入与闭锁用的KK/21-23、KK/2-4触点：KK/21-23是20节，合闸后通，用于控制三相一次重合闸正电源，使重合闸投入。

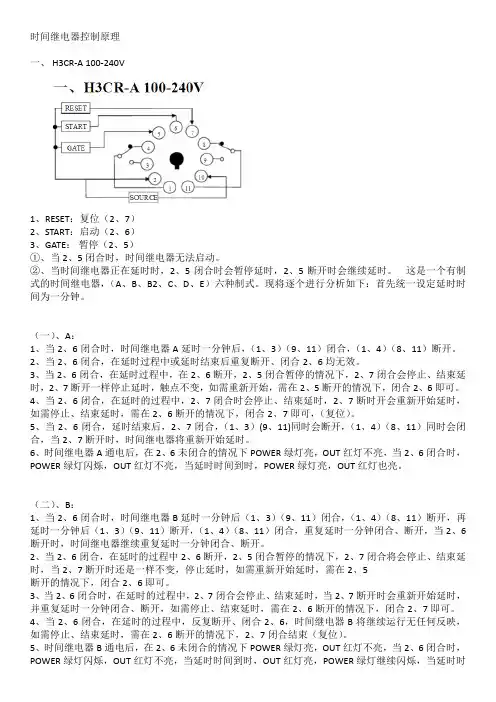

时间继电器控制原理一、 H3CR-A 100-240V1、RESET：复位（2、7）2、START：启动（2、6）3、GATE：暂停（2、5）①、当2、5闭合时，时间继电器无法启动。
②、当时间继电器正在延时时，2、5闭合时会暂停延时，2、5断开时会继续延时。
这是一个有制式的时间继电器，（A、B、B2、C、D、E）六种制式。
现将逐个进行分析如下：首先统一设定延时时间为一分钟。
（一）、A：1、当2、6闭合时，时间继电器A延时一分钟后，（1、3）（9、11）闭合，（1、4）（8、11）断开。
2、当2、6闭合，在延时过程中或延时结束后重复断开、闭合2、6均无效。
3、当2、6闭合，在延时过程中，在2、6断开，2、5闭合暂停的情况下，2、7闭合会停止、结束延时，2、7断开一样停止延时，触点不变，如需重新开始，需在2、5断开的情况下，闭合2、6即可。
4、当2、6闭合，在延时的过程中，2、7闭合时会停止、结束延时，2、7断时开会重新开始延时，如需停止、结束延时，需在2、6断开的情况下，闭合2、7即可，（复位）。
5、当2、6闭合，延时结束后，2、7闭合，（1、3）(9、11)同时会断开，（1、4）（8、11）同时会闭合，当2、7断开时，时间继电器将重新开始延时。
6、时间继电器A通电后，在2、6未闭合的情况下POWER绿灯亮，OUT红灯不亮，当2、6闭合时，POWER绿灯闪烁，OUT红灯不亮，当延时时间到时，POWER绿灯亮，OUT红灯也亮。
（二）、B：1、当2、6闭合时，时间继电器B延时一分钟后（1、3）（9、11）闭合，（1、4）（8、11）断开，再延时一分钟后（1、3）（9、11）断开，（1、4）（8、11）闭合，重复延时一分钟闭合、断开，当2、6断开时，时间继电器继续重复延时一分钟闭合、断开。
2、当2、6闭合，在延时的过程中2、6断开，2、5闭合暂停的情况下，2、7闭合将会停止、结束延时，当2、7断开时还是一样不变，停止延时，如需重新开始延时，需在2、5断开的情况下，闭合2、6即可。
OMRON继电器四开四闭
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
OMRON继电器四开四闭。
omron的安全继电器工作原理Omron的安全继电器是一种用于机器安全控制的电气设备，它能够在机器操作过程中监测和控制电路，以保护操作人员免受潜在的伤害。
本文将详细介绍Omron的安全继电器的工作原理。
安全继电器是机器安全控制系统的重要组成部分。
它通过监测机器运行状态和控制电路，确保机器在遇到突发故障或意外情况时能够快速停止工作以保护操作人员的安全。
Omron的安全继电器利用了先进的电子技术和可靠的电磁继电器设计，具有高度可靠性和灵活性，适用于各种不同类型的机器和工业应用环境。
Omron的安全继电器的工作原理可以分为几个关键步骤：输入信号检测、继电器控制和输出电路保护。
首先，安全继电器需要检测输入信号来判断机器的工作状态。
输入信号可以来自于各种传感器，如光电传感器、接触式传感器、急停按钮等。
这些传感器能够检测到机器运行过程中的各种参数，如物体的位置和速度，以及是否超出了安全范围。
Omron的安全继电器具有多种输入信号接口，可以与不同类型的传感器进行连接。
一旦输入信号被检测到，安全继电器会根据预设的逻辑和控制流程来控制继电器的动作。
继电器是一种能够切换电路的电磁开关，其工作原理基于电磁感应。
当继电器控制电路中的电流通过时，电磁线圈会产生磁场，使得触点闭合；当电流停止时，磁场消失，触点打开。
Omron的安全继电器具有多个触点和线圈，以增强其控制功能和容错能力。
此外，Omron的安全继电器还能够自动监测继电器的状态和健康状况，以确保其正常工作。
通过控制继电器的动作，安全继电器可以将信号传递到输出电路，以控制机器的运行状态。
输出电路通常是连接到机器的执行器上，如电动马达、液压缸等。
当安全继电器检测到机器处于危险状态时，它会立即切断输出电路，阻止机器继续运行。
这样一来，即使机器发生故障或出现其他意外情况，也能够保证操作人员的安全。
Omron的安全继电器具有快速切断输出电路的特点，可以在几毫秒内实现停机，以最大程度地减少事故的发生。
欧姆龙继电器继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
欧姆龙中间继电器应用范围应用范围：电力工业、电梯行业、立体车库、汽车工业、汽车配套、饲料工业、冶铝工业型机、制冷工业、钢铁工业、燃烧控制系统、有色金属冶炼、玻璃工业、建筑机械、纺织机械、水处理等行业欧姆龙继电器---一般继电器序型号描述号欧姆龙继电器---固态继电器欧姆龙继电器---继电器底座一三七一七八四六九零二omronMY4J中间继电器omronMY4JIEC2553A150VAC5A240VAC5A28VDC5A240V-AC15A28V-DC1这个是继电器的参数(继电器是DC12V)，用在12V7A蓄电池上，一直24小时通电常开状态，能用多久？有什么办法能省电，继电器通电常开状态能用大概5-10天？（说明：此继电器不能改常关，因常关下是接9v电池供电,意思是常开就是12v蓄电池供电，继电器不工作就由9v电池供电）把我所有的财富分都给你。
50分继电器在12V7A上能用多久主要看线圈的功耗，你的继电器我不熟悉，但是一般10A以下的继电器大多是0.36W的。
也就是按12VX7A=84W。
最多可以使用84W/0.36=233小时，折合9.7天。
由于受到电瓶是否充满，质量等原因，还有电瓶放电电压下降后电流减小，使用时间变长等，实际时间不排除在5-15天都有可能。
对于要减小继电器耗电，可以使用电压更加高的继电器。
比如16V或者18V、24V等，不过吸合的时候就需要电路自举升压使得继电器吸合。
吸合之后，由12V继续维持工作。
一般继电器吸合之后，维持电压大约在1/3到1/4之间。
这样大概可以省电100%到200%。
但电路相对复杂。
也可以直接采用16V继电器，也可以相对省一点的。
omron的安全继电器工作原理
Omron的安全继电器工作原理如下：
1. 输入信号检测：安全继电器会检测来自外部传感器的输入信号，例如光电传感器、门开关等。
输入信号通常表示一个安全事件，例如门打开、物体进入等。
2. 判定逻辑：安全继电器内部有一个逻辑判定电路，用于根据输入信号的状态来判定安全事件是否发生。
通常会使用双通道或多通道的检测和判断逻辑，确保高可靠性。
3. 输出控制：一旦安全事件被判定为发生，安全继电器会控制输出端口，例如断开或闭合电气回路，以保证机器或设备的安全。
输出控制通常是通过常开、常闭等继电器接点的状态改变来实现。
4. 故障监控：安全继电器通常还具有故障监控功能，用于检测自身故障情况，例如输入线路断开、内部电路故障等。
一旦发现故障，安全继电器会发出警报或通过输出端口来中断机器或设备的电路，以避免潜在的危险。
总的来说，Omron的安全继电器通过检测输入信号、判断安全事件、控制输出端口和监控故障来实现对机器和设备的安全保护。
它通过可靠的电气回路控制，以防止意外事件和危险的发生。
OMRON继电器一开一闭
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
OMRON继电器一开一闭。
