尺寸链试题及答案套

装配钳工(中级)试题库及参考答案一、单选题（共68题，每题1分，共68分）1.低碳钢具有强度、硬度（），塑性、韧性及焊接性良好的性能。

A、较低B、较高C、好D、极差正确答案：A2.刃磨錾子时，加在錾子上的压力不宜过大，左右移动平稳、均匀，并且刃口经常（）冷却，以防退火。

A、蘸植物油B、空冷C、蘸水D、蘸动物油正确答案：C3.应用合像水平仪测量车床导轨直线度，当以两端点连线法确定误差时，误差曲线必须处于（）。

A、左端点一侧B、两端点连线的同一侧C、两端点连线的两侧D、右端点一侧正确答案：B4.曲柄压力机按（）可分为单点、双点和四点压力机。

A、与滑块相连的曲柄连杆个数B、运动滑块的个数C、传动机构的位置D、机身的结构形式正确答案：A5.在基准制的选择中，特殊情况下采用（）。

A、基准配合B、混合配合C、基孔制配合D、基轴制配合正确答案：B6.万能角度尺在0°～50°范围内测量角度时，应装上（）。

A、角尺和直尺B、夹块C、角尺D、直尺正确答案：A7.为降低带传动引起的噪声，不属于带的选用原则的是（）。

A、尽量选择无接头的平带B、带有接头的平带胶接处的柔韧性应与其他地方不同C、带质量应均匀D、使用多根V带时，长度应一致正确答案：B8.V带的截面为（），两侧面为工作面。

A、圆形B、矩形C、梯形D、齿形正确答案：C9.公差带的大小由（）决定。

A、偏差B、尺寸偏差C、公差D、极限偏差正确答案：C10.起锯时，起锯角应在（）左右。

A、5°B、20°C、15°D、10°正确答案：C11.划线时，应从（）开始。

A、设计基准B、划线基准C、找正基准D、测量基准正确答案：B12.液压系统中电磁铁损坏或力量不足会引起（）。

A、换向阀不换向B、压力波动C、溢流阀振动D、调整无效正确答案：A13.职业道德基本规范不包括（）。

A、发展个人爱好B、服务群众，奉献社会C、爱岗敬业，忠于职守D、遵纪守法，廉洁奉公正确答案：A14.纯粹的（）粘接面积小，承受不均匀扯离力的作用，效果不好，应尽量不采用。

例一：1、机床夹具通常由 、 、 等组成。

2、零件加工表面层的残余应力对其疲劳强度的影响很大。

磨削加工时，表面层的残余应力为 拉 应力，会降低零件的疲劳强度，采用 滚压（抛丸、喷沙……）工艺可使表面疲劳强度得到改善【定位装置 、夹紧装置、夹紧体、对刀装置、动力装置……（任答三个）】 例二：（ √ ）1. 在产品设计中应用成组技术可以大大减小新设计的工作量。

（ × ）2. 在加工工序中用作工件定位的基准称为工序基准。

（ √ ）3. 欠定位是不允许的。

例三： （ A ）在球体上铣平面，要求保证尺寸H （图1），必须限制 个自由度。

A 、1B 、2C 、3D 、4（ C ）. 误差的敏感方向是 。

A 、主运动方向B 、进给运动方向C 、过刀尖的加工表面的法向D 、过刀尖的加工表面的切向（ C ）.在球体上铣平面，若采用图2所示方法定位，则实际限制 个自由度。

A 、 1B 、2C 、3D 、4例四： （BC ）如图3所示，零件安装在车床三爪卡盘上车孔（内孔车刀安装在刀架上）。

加工后发现被加工孔出现外大里小的锥度误差。

产生该误图1图2差的可能原因有。

A、主轴径向跳动B、三爪装夹面与主轴回转轴线不同轴C、车床纵向导轨与主轴回转轴线不平行D、刀杆刚性不足（BCD）. 下列误差因素中属于随机误差的因素有。

A、机床热变形B、工件定位误差C、夹紧误差D、毛坯余量不均引起的误差复映图3例五：欠定位、误差复映……例六：在车床上加工一批光轴的外圆，加工后经度量发现整批工件有下列几何形状误差。

①锥形(a)，②鞍形(b)，③腰鼓形(c)，④喇叭形(d)。

试分别说明可能产生上述误差的主要因素？a)机床主轴、尾座不同轴；导轨与回转主轴不平行；误差复映等。

b)机床主轴、尾座刚度不够；导轨与回转主轴空间交错；误差复映。

c)工件刚度不够；导轨不直；误差复映等。

d)主轴倾角摆动；工件刚度不够；误差复映等。

（带下划线为主因）2.试分析图3所示的三种加工情况，加工后工件表面会产生何种形状误差？假设工件的刚度很大，且车床床头刚度大于尾座刚度。

钳工高级试题含参考答案一、多选题（共50题，每题1分，共50分）1、装配尺寸链中的封闭环,其实质就是( )A、装配过程中间接获得的尺寸B、要保证装配精度C、组成环D、装配过程最后自然形成的尺寸正确答案：ABD2、镗床在校正时,要使机床导轨的水平在纵横两个方向上的安装精度控制在( )之内,与立柱的垂直度误差控制在( )之内。

A、0. 02mm/ 1000mmB、0.04mm/ 1000mmC、0.03mm/ 1000mmD、0.01mm/1000mm正确答案：AC3、Y7131 型齿轮磨床工件立柱装配调整时,若尾座与工作台回转中心同轴度超差,可通过()进行调整。

A、重铰锥销孔B、调整镶条间隙C、调整齿条间隙D、修刮立柱底面E、调整轴承间隙正确答案：AD4、调整铣床工作台丝杠轴向间隙作业指导时有关的零件是()。

A、丝杠B、止动垫圈C、刻度盘D、推力轴承E、垫块F、调整螺母G、刻度盘螺母正确答案：ABCDEFG5、在提高生产改革的过程中必须处理好( ) 三者之间的关系。

A、质量B、数量C、经济性D、生产率正确答案：ACD6、Y7131型齿轮磨床用于磨削()。

A、渐开线圆柱直齿轮B、摆线圆柱齿轮C、渐开线圆柱螺旋齿轮D、渐开线齿条E、渐开线锥齿轮F、摆线内齿轮正确答案：AC7、流量控制阀包括( )A、节流阀B、减压阀C、溢流阀D、调速阀正确答案：AD8、不论是刚性或柔性的旋转体,也不论是静平衡还是动平衡的调整,其具做法用( )A、极去重的方法B、调整设计参数C、调整转速的方法D、加重的方法E、调整校正质量平衡调整方正确答案：ADE9、要保证精密孔系加工时的位置精度,可选用( )等工艺。

A、下定心套,量块或心轴和指示表找正对刀B、样板找正对刀C、滚挤孔D、珩磨孔E、研磨孔F、在镗孔机床上安装量块、指示表测量装置确定孔位G、坐标镗床镗孔10、在铣床主轴间隙调整作业指导中相关的轴承有()。

A、静压轴承B、圆锥滚子轴承C、调心球轴承D、向心推力球轴承E、双列向心短圆柱滚子轴承F、滑动轴承G、单列球轴承正确答案：BDE11、( )等属于液压辅助元件A、过滤器B、密封圈C、液压马达D、油箱E、液压缸F、蓄能器G、液压泵H、减压阀正确答案：ABDF12、M1432B型磨床,主轴采用多瓦式自动调位动压轴承,因有三块扇形轴瓦均匀分布在轴颈周围,主轴高速旋转时,形成三个压力油膜,这样使主轴( ).A、轴承受力均匀B、当负荷发生变化时,旋转中心的变动量较小C、轴承的制造安装方便D、自动定心正确答案：BD13、刮削轴瓦时,校准轴转动角度要小于( )刀迹应与孔轴线成( ),每遍刀迹应( ).涂色应薄而均匀。

《机械制造工艺学》考试试题试卷一一、判断题（正确的在题后括号内划“√”，错误的划“×”。

每小题1分，共10分）1．劳动生产率是指用于制造单件合格产品所消耗的劳动时间。

( )2．在尺寸链中必须有增环。

( )3．成批生产轴类零件时。

机械加工第一道工序一般安排为铣两端面、钻中心孔。

( )4．箱体零件多采用锻造毛坯。

( )5．采用试切法加工一批工件，其尺寸分布一般不符合正态分布。

( )6．零件的表面粗糙度值越低，疲劳强度越高。

( )7．在机械加工中，一个工件在同一时刻只能占据一个工位。

( )8．误差复映是由于工艺系统受力变形所引起的。

( )9．用六个支承点就可使工件实现完全定位。

( )10．成组技术的主要依据是相似性原理。

( )二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内，每小题1分，共15分）1．基准是（ ）。

A ．用来确定生产对象上几何要素关系的点、线、面B ．在工件上特意设计的测量点C ．工件上与机床接触的点D ．工件的运动中心2．ES i 表示增环的上偏差，EI i 表示增环的下偏差，ES j 表示减环的上偏差，EI j 表示减环的下偏差，M 为增环的数目，N 为减环的数目，那么，封闭环的上偏差为（ ）。

A ．∑∑==+N j j M i i ES ES 11B ．∑∑==-Nj j M i i ES ES 11C ．∑∑==+N j j M i i EI ES 11D ．∑∑==-Nj j M i i EI ES 113．精加工淬硬丝杠时，常采用（ ）。

A ．精密螺纹车床车削螺纹B ．螺纹磨床磨削螺纹C ．旋风铣螺纹D ．普通车床车螺纹4．磨削加工中，大部分切削热传给了（ ）。

A．机床B．工件C．砂轮D．切屑5．下列孔加工方法中，属于定尺寸刀具法的是（）。

A．钻孔B．车孔C．镗孔D．磨孔6．磨削表层裂纹是由于表面层的结果。

第十二章 尺寸链12-1 填空：1、零、部件或机器上若干 并形成 的尺寸系统称为尺寸链。

2、尺寸链按应用场合分 尺寸链 尺寸链和 尺寸链。

3、尺寸链由 和 构成。

4、组成环包含 和 。

5、封闭环的基本尺寸等于所有 的基本尺寸之和减去所有 的基本尺寸之和。

6、当所有的增环都是最大极限尺寸，而所有的减环都是最小极限尺寸，封闭环必为 尺寸。

7、所有的增环下偏差之和减去所有减环上偏差之和，即为封闭环的 偏差。

8、封闭环公差等于 。

9、如图所示，若加工时以Ⅰ面为基准切割A2和A3，则尺寸 为封闭环；若以Ⅰ面为基准切割A1和A2，则尺寸 为封闭环。

10、“入体原则”的含义为：当组成环为包容尺寸时取` 偏差为零。

12-2 选择题：1、一个尺寸链至少由 个尺寸组成，有 个封闭环。

A 、1B 、2C 、3D 、42、零件在加工过程中间接获得的尺寸称为 。

A 、增环B 、减环C 、封闭环D 、组成环3、封闭环的精度由尺寸链中 的精度确定。

A 、所有增环B 、所有减环C 、其他各环4、按“入体原则”确定各组成环极限偏差应 。

A 、向材料内分布B 、向材料外分布C 、对称分布12-3 判断题：1、当组成尺寸链的尺寸较多时，封闭环可有两个或两个以上。

（ ）2、封闭环的最小极限尺寸等于所有组成环的最小极限尺寸之差。

（ ）3、封闭环的公差值一定大于任何一个组成环的公差值.( )4、在装配尺寸链中，封闭环时在装配过程中最后形成的一环，（ ） 也即为装配的精度要求。

（ ）5、尺寸链增环增大，封闭环增大（ ），减环减小封闭环减小（ ）.6、装配尺寸链每个独立尺寸的偏差都将将影响装配精度（ ）。

12-4 简答题：1、什么叫尺寸链？它有何特点？2、如何确定尺寸链的封闭环？能不能说尺寸链中未知的环就是封闭环？3、解算尺寸链主要为解决哪几类问题？4、完全互换法、不完全互换法、分组法、调整法和修配法各有何特点？各运用于何种场合？ 12-5 计算题：1、某厂加工一批曲轴部件，如图12－13所示，（在教材P234页）。

( √ )1、为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的范围内。

( × )2、公差是零件尺寸允许的最大偏差。

( × )3、从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

( √ )4、Φ10E7、Φ10E8、Φ10E9三种孔的上偏差各不相同，而下偏差相同。

( × )5、有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

( × )6、若某平面的平面度误差值为0.06mm ，则该平面对基准的平行度误差一定小于0.06mm 。

( × )7、选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。

( √ )8、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

( × )9、过渡配合可能有间隙，也可能有过盈，因此过渡配合可以算间隙配合，也可以算过盈配合。

( × )10、基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

( × )11、选择较大的测量力，有利于提高测量的精确度和灵敏度。

( √ )12、误差值越小则测量精度越高，误差值越大则测量精度越低。

( √ )13、配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

( √ )14、一般来说，需要严格保证配合性质时，应采用包容要求。

( × )15、形位公差带都是按几何概念定义的，与测量方法无关。

( √ )16、若被测要素相对于基准方向和位置关系以理论正确尺寸标注则其公差带方向和位置是固定的. ( √ )17、零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。

( √ )18.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( √ )19.若某平面对基准的垂直度误差为0.05mm ，则该平面的平面度误差一定小于等于0.05mm.。

( × )20.只要离基准轴线最远的端面圆跳动不超过公差值，则该端面的端面圆跳动一定合格。

第9章尺寸链习题参考答案一、判定题〔正确的打√，错误的打×〕1、尺寸链是指在机器装配或零件加过程中，由相互连接的尺寸形成封闭的尺寸组。

〔√〕2、当组成尺寸链的尺寸较多时，一条尺寸链中封闭环可以有两个或两个以上。

〔×〕3、．在装配尺寸链中，封闭环是在装配过程中形成的一环。

〔√〕4、在装配尺寸链中，每个独立尺寸的偏差都将影响装配精度。

〔√〕5、在确定工艺尺寸链中的封闭环时，要依据零件的工艺方案紧紧抓住“间接获得”的尺寸这一要点。

〔√〕6、在工艺尺寸链中，封闭环按加工依次确定，加工依次变更，封闭环也随之变更。

〔√〕7、封闭环时时是构造功能确定的装配精度或技术要求，如装配间隙、位置精度等。

〔√〕8、零件工艺尺寸链一般选择最重要的环作封闭环。

〔×〕9、组成环是指尺寸链中对封闭环没有影响的全部环。

〔×〕10、尺寸链中，增环尺寸增大，其它组成环尺寸不变，封闭环尺寸增大。

〔√〕11、封闭环根本尺寸等于各组成根本尺寸的代数和。

〔√〕12、封闭环的公差值必需大于任何一个组成环的公差值。

〔√〕13、尺寸链封闭环公差值确定后，组成环越多，每一环支配的公差值就越大。

〔×〕14、封闭环的最小极限尺寸时，封闭环获得最大极限尺寸。

〔×〕15、当全部增环为最大极限尺寸时，封闭环获得最大极限尺寸。

〔×〕16、要提高封闭环的精确度，就要增大各组成环的公差值。

〔×〕17、要提高封闭环的精确度，在满足构造功能的前提下，就应尽量简化构造，即应遵循“最短尺寸链原那么”。

〔√〕18、封闭环的上偏差等于全部增环上偏差之和减去全部减环下偏差之和。

〔√〕19、尺寸链的特点是它具有封闭性和制约性。

〔√〕20、用完全互换法解尺寸链能保证零部件的完全互换性。

〔√〕二、选择题〔将以下题目中全部正确的答案选择出来〕1、对于尺寸链封闭环的确定，以下论述正确的有_B、D、。

A．图样中未注尺寸的那一环。

数控加工工艺与编程试题（1）一、判断题（第1～20题。

将判断结果填入括号中。

正确的填“√”，错误的填“×”。

每题1.0分。

满分20分）1. 精车削应选用刀尖半径较大的车刀片。

（）2．车刀的后角愈大，愈适合车削较软的材料。

（）3．编制加工程序应注意工件的形状、夹持状况、加工刀具及精度要求等。

（）4．机械回零操作时，必须原点指示灯亮才算完成。

（）5．软件插补的优点是速度快、精度高。

（）6．判断刀具磨损，可借助观察加工表面之粗糙度及切削的形状、颜色而定。

（）7．米制尺寸前附有“Ø”符号表示直径。

（）8．在数控车床上钻削中心孔时，若钻头静点偏离中心，即无法钻削。

（）9．外圆车刀装得低于工件中心时，车刀的工作前角减小，工作后角增大。

（）10．加工有偏心圆的工件时，应保证偏心圆的中心与机床主轴的回转中心重合。

（）11．能进行轮廓控制的数控机床，一般也能进行点位控制和直线控制。

（）12．工件在夹具中定位的任务是使同一工序中的一批工件都能在夹具中占据正确的位置。

（）13．当按下电源“ON”时，可同时按"CRT"面板上之任何键。

（）14．原点复归是指回到工作原点(X0、Z0)。

（）15. 手动资料输入(MDI)时，模式选择钮应置于自动(AUTO)位置上。

( ) 16．“G00”指令为刀具依机器设定之最高位移速度前进至所指定之位置，（）17．液压传动中，动力元件是液压缸，执行元件是液压泵，控制元件是油箱。

（）18．恒线速控制的原理是当工件的直径越大，工件转速越慢。

（）19．经济型数控机床一般采用半闭环系统。

（）20．内孔车刀的刀柄，只要能适用，宜选用柄径较粗的。

（）二、选择题（第21～60 题。

选择正确的答案，将相应的字母填入题内的括号中。

每题1.0分。

满分40分）：21．选择切断车刀刃口宽度，是依被车削工件的（）而定。

（A）外径；(B)切断深度；(C)材质；(D)形状。

22．大量粗车削外园车刀之主偏角一般宜选用：（）。

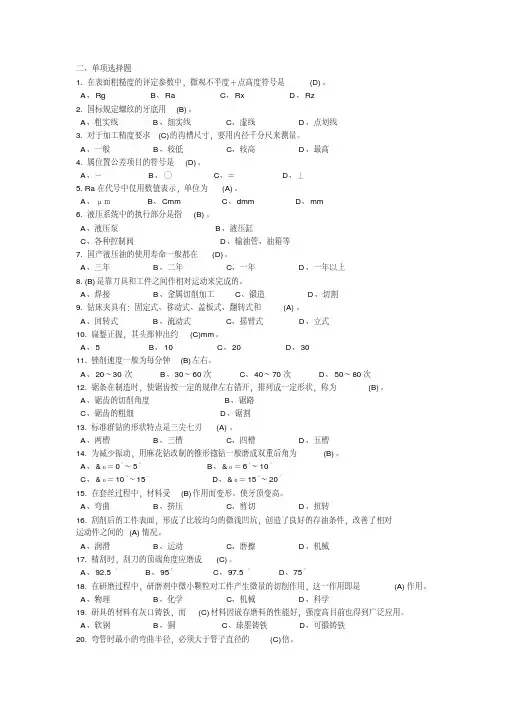

二、单项选择题1. 在表面粗糙度的评定参数中，微观不平度＋点高度符号是(D)。

A、RgB、RaC、RxD、Rz2. 国标规定螺纹的牙底用(B)。

A、粗实线B、细实线C、虚线D、点划线3. 对于加工精度要求(C)的沟槽尺寸，要用内径千分尺来测量。

A、一般B、较低C、较高D、最高4. 属位置公差项目的符号是(D)。

A、－B、○C、＝D、⊥5. Ra在代号中仅用数值表示，单位为(A)。

A、μｍB、CmmC、dmmD、mm6. 液压系统中的执行部分是指(B)。

A、液压泵B、液压缸C、各种控制阀D、输油管、油箱等7. 国产液压油的使用寿命一般都在(D)。

A、三年B、二年C、一年D、一年以上8. (B)是靠刀具和工件之间作相对运动来完成的。

A、焊接B、金属切削加工C、锻造D、切割9. 钻床夹具有：固定式、移动式、盖板式、翻转式和(A)。

A、回转式B、流动式C、摇臂式D、立式10. 扁錾正握，其头部伸出约(C)mm。

A、5B、10C、20D、3011. 锉削速度一般为每分钟(B)左右。

A、20～30次B、30～60次C、40～70次D、50～80次12. 锯条在制造时，使锯齿按一定的规律左右错开，排列成一定形状，称为(B)。

A、锯齿的切削角度B、锯路C、锯齿的粗细D、锯割13. 标准群钻的形状特点是三尖七刃(A)。

A、两槽B、三槽C、四槽D、五槽14. 为减少振动，用麻花钻改制的锥形锪钻一般磨成双重后角为(B)。

A、&ο＝0°～5°B、&ο＝6°～10°C、&ο＝10°～15°D、&ο＝15°～20°15. 在套丝过程中，材料受(B)作用而变形。

使牙顶变高。

A、弯曲B、挤压C、剪切D、扭转16. 刮削后的工件表面，形成了比较均匀的微浅凹坑，创造了良好的存油条件，改善了相对运动件之间的(A)情况。

A、润滑B、运动C、磨擦D、机械17. 精刮时，刮刀的顶端角度应磨成(C)。

第十二章尺寸链12-1填空:1、零、部件或机器上若干并形成得尺寸系统称为尺寸链。

2、尺寸链按应用场合分尺寸链尺寸链与尺寸链.3、尺寸链由与构成。

4、组成环包含与。

5、封闭环得基本尺寸等于所有得基本尺寸之与减去所有得基本尺寸之与.6、当所有得增环都就是最大极限尺寸,而所有得减环都就是最小极限尺寸,封闭环必为尺寸。

7、所有得增环下偏差之与减去所有减环上偏差之与，即为封闭环得偏差。

8、封闭环公差等于。

9、如图所示,若加工时以Ⅰ面为基准切割A2与A３,则尺寸为封闭环；若以Ⅰ面为基准切割A１与A2，则尺寸为封闭环.10、“入体原则”得含义为：当组成环为包容尺寸时取` 偏差为零.12—２选择题：1、一个尺寸链至少由个尺寸组成，有个封闭环。

Ａ、1 B、２C、3 D、42、零件在加工过程中间接获得得尺寸称为。

Ａ、增环B、减环C、封闭环D、组成环3、封闭环得精度由尺寸链中得精度确定.A、所有增环B、所有减环C、其她各环4、按“入体原则”确定各组成环极限偏差应.A、向材料内分布B、向材料外分布Ｃ、对称分布１2-3 判断题：1、当组成尺寸链得尺寸较多时，封闭环可有两个或两个以上.( ）2、封闭环得最小极限尺寸等于所有组成环得最小极限尺寸之差.（）3、封闭环得公差值一定大于任何一个组成环得公差值、（）4、在装配尺寸链中，封闭环时在装配过程中最后形成得一环，（) 也即为装配得精度要求。

( ）５、尺寸链增环增大，封闭环增大（），减环减小封闭环减小（)、６、装配尺寸链每个独立尺寸得偏差都将将影响装配精度( ).12—４简答题:1、什么叫尺寸链？它有何特点？2、如何确定尺寸链得封闭环？能不能说尺寸链中未知得环就就是封闭环？３、解算尺寸链主要为解决哪几类问题？4、完全互换法、不完全互换法、分组法、调整法与修配法各有何特点？各运用于何种场合？１２-５计算题:１、某厂加工一批曲轴部件,如图12—１３所示,（在教材P２３4页）.经试运转，发现有得曲轴肩与轴承衬套端面有划分现象。
