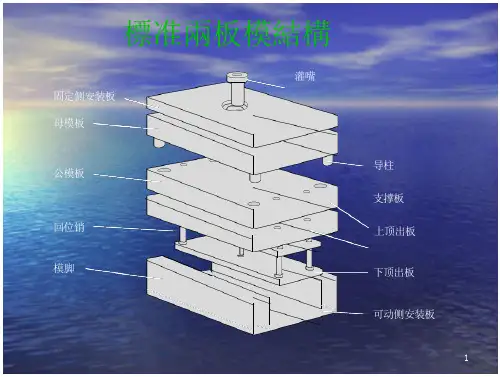

标准模架尺寸标准模架是工业生产中常用的一种模具，它的尺寸标准化可以提高生产效率，降低生产成本。

在实际生产中，选择合适的模架尺寸对产品质量和生产效率都有着重要的影响。

因此，了解标准模架尺寸是非常重要的。

首先，标准模架尺寸通常由国家标准规定，不同国家可能有不同的标准。

在中国，标准模架尺寸一般是按照国家标准GB/T规定的，包括了模架的外部尺寸、内部尺寸、孔径尺寸等。

这些标准的制定是为了保证模架的通用性和互换性，方便不同厂家生产的模具在不同设备上使用。

其次，标准模架尺寸的选择需要根据具体的生产需求和产品要求来确定。

一般来说，模架的尺寸会受到产品尺寸、材料性质、生产工艺等因素的影响。

在确定模架尺寸时，需要充分考虑产品的结构特点和生产工艺要求，以确保模具能够满足产品的生产需求。

另外，标准模架尺寸的选择还需要考虑到生产设备的限制。

不同的生产设备对模架尺寸也有一定的要求，因此在选择模架尺寸时，需要考虑到生产设备的类型、规格和工作台尺寸等因素，以确保模具能够适配生产设备。

此外，标准模架尺寸的设计和制造也需要严格按照相关标准进行。

模架的尺寸精度、表面光洁度、材料选用等都需要符合国家标准的要求，以确保模具的质量和性能。

总的来说，标准模架尺寸的选择和设计需要综合考虑产品要求、生产设备、工艺要求等多方面因素。

只有合理选择和设计标准模架尺寸，才能够确保模具能够满足产品的生产需求，提高生产效率，降低生产成本。

因此，在实际生产中，需要充分了解和掌握标准模架尺寸的相关知识，以指导实际生产工作的进行。

结语。

通过本文的介绍，相信大家对标准模架尺寸有了更深入的了解。

标准模架尺寸的选择和设计对于产品生产至关重要，希望大家能够在实际生产中充分重视标准模架尺寸的选择和设计，以提高产品质量，降低生产成本，促进企业的可持续发展。

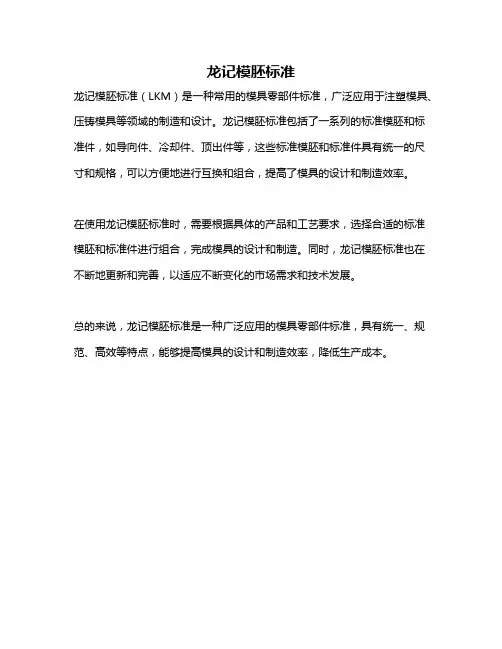

龙记模胚标准
龙记模胚标准（LKM）是一种常用的模具零部件标准，广泛应用于注塑模具、压铸模具等领域的制造和设计。

龙记模胚标准包括了一系列的标准模胚和标准件，如导向件、冷却件、顶出件等，这些标准模胚和标准件具有统一的尺寸和规格，可以方便地进行互换和组合，提高了模具的设计和制造效率。

在使用龙记模胚标准时，需要根据具体的产品和工艺要求，选择合适的标准模胚和标准件进行组合，完成模具的设计和制造。

同时，龙记模胚标准也在不断地更新和完善，以适应不断变化的市场需求和技术发展。

总的来说，龙记模胚标准是一种广泛应用的模具零部件标准，具有统一、规范、高效等特点，能够提高模具的设计和制造效率，降低生产成本。

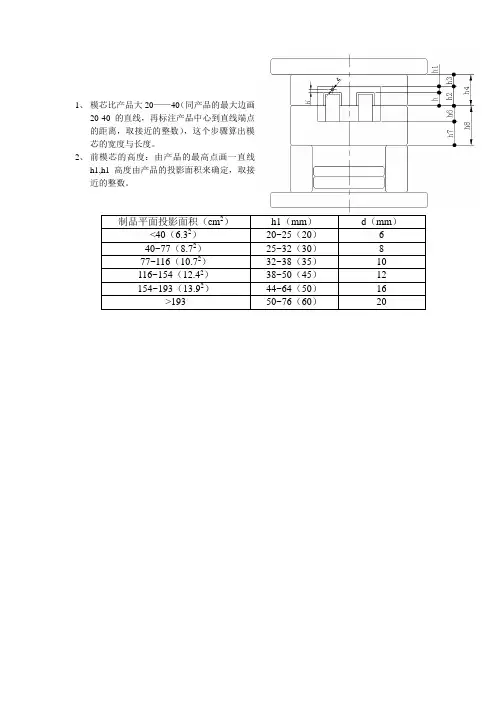

1、模芯比产品大20——40（同产品的最大边画
20-40的直线，再标注产品中心到直线端点
的距离，取接近的整数），这个步骤算出模
芯的宽度与长度。

2、前模芯的高度：由产品的最高点画一直线
h1,h1高度由产品的投影面积来确定，取接
近的整数。

制品平面投影面积（cm2）h1（mm）d（mm）<40（6.32）20~25（20） 6
40~77（8.72）25~32（30）8
77~116（10.72）32~38（35）10
116~154（12.42）38~50（45）12
154~193（13.92）44~64（50）16
>193 50~76（60）20
3、由B0（模芯的宽度）算出模板（A板、B板）的宽度B
B B K B0L K L0
150 35 80 35
200 45 110 40
250 55 140 45
300 65 170 50
L0 = L - 2 L K 350 65 220 55
400 75 250 55
450 85 280 60
500 95 310 60
4、由模板的宽度B算出模板的长度L
5、A板厚度h4 =前模芯厚度h2+ A板开框背后厚度h3，A板开框背后厚度h3 = 25~35 mm
6、B板厚度h8=后模芯厚度h6+ B板开框背后厚度h7
B板开框背后厚度h7,主要承受来自型腔的注射压力，可以查选标准模板厚度
7、由A、B板的宽度、长度、高度调用龙记模胚的标准模架。

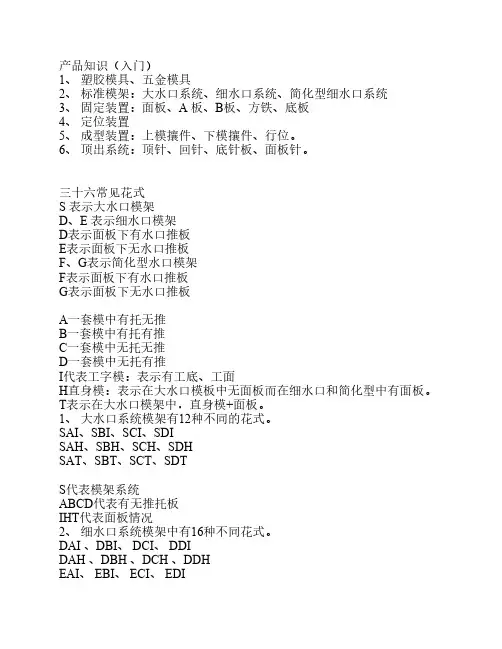

产品知识（入门）1、塑胶模具、五金模具2、标准模架：大水口系统、细水口系统、简化型细水口系统3、固定装置：面板、A 板、B板、方铁、底板4、定位装置5、成型装置：上模攘件、下模攘件、行位。

6、顶出系统：顶针、回针、底针板、面板针。

三十六常见花式S 表示大水口模架D、E 表示细水口模架D表示面板下有水口推板E表示面板下无水口推板F、G表示简化型水口模架F表示面板下有水口推板G表示面板下无水口推板A一套模中有托无推B一套模中有托有推C一套模中无托无推D一套模中无托有推I代表工字模：表示有工底、工面H直身模：表示在大水口模板中无面板而在细水口和简化型中有面板。

T表示在大水口模架中，直身模+面板。

1、大水口系统模架有12种不同的花式。

SAI、SBI、SCI、SDISAH、SBH、SCH、SDHSAT、SBT、SCT、SDTS代表模架系统ABCD代表有无推托板IHT代表面板情况2、细水口系统模架中有16种不同花式。

DAI 、DBI、 DCI、 DDIDAH 、DBH 、DCH 、DDHEAI、 EBI、 ECI、 EDIEAH 、EBH 、ECH 、EDHDE 代表模架系统ABCD代表有无推托板IH代表模架形状3、简化型繁细水口系统模架有8种不同花式。

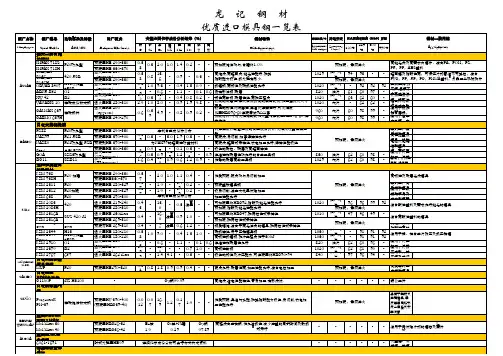

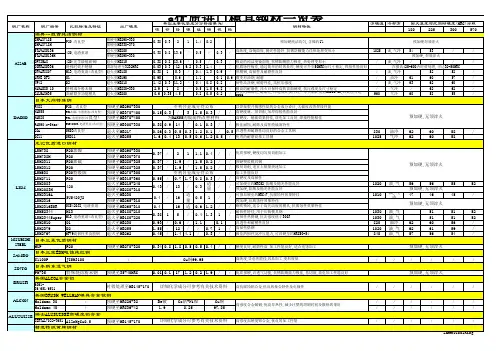

FAI、 FCI、 FAH 、FCHGAI 、GCI、 GAH 、GCHFG代表模架系统AC代表有无推托板IH代表面板情况4、大水口型号从1515～60805、细水口型号从2025～50706、简化型型号从1515～50707、集团材料1、王牌钢（C）2、塑胶模具钢（P）　3、不锈钢（A）4、热作钢（H）5、冷作钢（D）八、常见热处理正火、退火、回火9、工序1、标准加工开料——粗洗——磨平面——钻孔——光刀——装攘——包装——入仓2、非标加工开料——粗洗——粗框——磨平面——钻孔——光刀——粗柜——包装——出货。

10、事故4要素：人、机（物）、环境、管理11、三紧：领口紧、袖口紧、下摆紧。

龙记模架标准规格参数表 _龙记标准模架尺寸表
本文档由深圳机械展SIMM整理，详细介绍龙记模架标准规格。

大水口模架
第一个字母：
A：有托板
B：有托板、有推板
C：全无
D：有推板
第二个字母：
I：工字
H：直身
T：直身加面板
细水口模架
第一个字母：
D：有水口推板
E：无水口推板
第二个字母：
A：有托板
B：有托板、有推板
C：全无
D：有推板
第三个字母：
I：工字
H：直身
简化细水口模架
第一个字母：
F：有水口推板
G：无水口推板
第二个字母：
A：有托板
C：全无
第三个字母：
I：工字
H：直身
注：简化细水口模架和细水口模架比拟：
1.简化细水口模架无推板，即第二个字母无B和D类
2.简化细水口模架无A、B板之间的导柱导套
龙记模架标准规格参数表_龙记标准模架尺寸表〔如下列图〕
