博林特电梯708A故障代码及故障恢复方法

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

E18 系统故障定义为电梯起动（5秒内）后检测不到变频器抱闸输入点电梯就近减速平层电梯不能再起动，检修或断电后恢复故障现象：出现此故障时电梯多数在平层位置，门开着，外呼E-18两字符交替闪烁，开关门及检修自动切换也无法恢复，只能在机房重新上电复位。

夏天气温高是故障发生频繁，一般是电梯刚启动或刚脱离门刀时报此故障，出故障后电梯不响应任何呼梯信号，就进平层开门。

少数情况由于无机房或小机房电梯接触器的瞬间拉弧也会造成变频器的过压保护而困人。

所以有时在外呼显示板上看到的是E12变频器故障，其实在检查主控器70菜单时会发现，在E12故障前还有个E18故障代码，只是此型控器系统的故障显示只能显示最后报的故障。

所以多数现场人员会错误的在变频器上找原因。

出此故障的电梯多为2008年1月-9月份发货及安装的现场。

故障原因：MPK708A控制系统电气设计很周密，时序的搭配也不同于其他品牌电梯，当电梯在要启动几秒内，要对电梯的所有输入输出部件进行检测，其中有2个是对变频器的检测。

即主控器上的输入端0.4点线号TC与0.5点线号310（参见下图）。

此两点均为变频器输出端给出的信号，其中0.4点是变频器准备就绪的检测，0.5点是变频器抱闸输出信号的检测。

变频器的控制及检测信号输入与输出与主控器的信号输入输出有个先后的搭配，就是我们常说的电梯时序。

在708A控制系统的菜单及变频器的菜单里都有可调整的时间，单位多以为MS，基本上是瞬间的搭配。

E18此故障的解释是“电梯起动（5秒内）后检测不到变频器抱闸输入点”。

常理的分析即708A控制系统的0.5点在电梯启动的5秒钟内未检测变频器发出的抱闸输出信号，现场观察报E18时主控器上的这个点的信号确实没有进来。

最初我们的判断是不是变频器的IO板有问题了，但更换一台变频器后现象依旧。

所以排除变频器引起故障的可能。

再调整主控器与变频器内的时序，也没有什么变化。

最后我们用最简单的判别方法，如果有多台同类型号电梯，不妨对调下主控器。

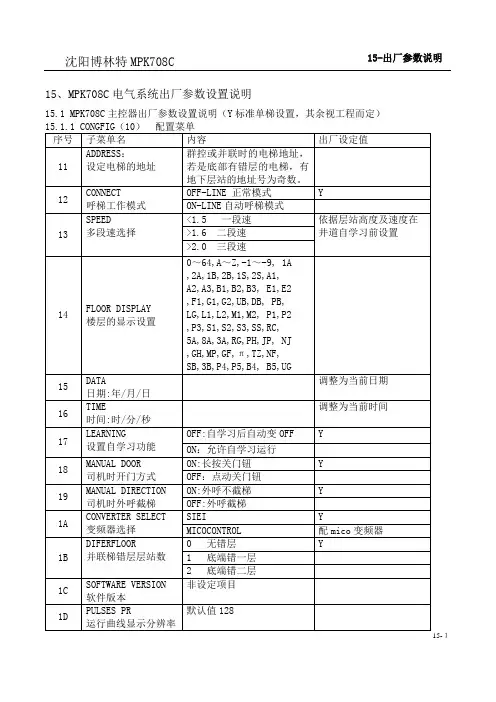

沈阳博林特MPK708C15-出厂参数说明15、MPK708C电气系统出厂参数设置说明15.1 MPK708C主控器出厂参数设置说明（Y标准单梯设置，其余视工程而定）15.1.2 TIME（20）时间菜单15.1.3 STATION(30)15.1.4 CALL(40) 呼梯菜单15.1.5 I/O (50) 输入/输出监视菜单15.1.6 DOOR (60) 门设置菜单15.1.7 HISTORY (70) 故障记录菜单15.1.8 PASSWORD (80) 密码菜单15.1.9 PULSE MONITOR(90) 脉冲监视菜单15.1.10 INPUT SELECT（A0）功能选择菜单序号子菜单名内容出厂设定值A1 GOINGBACK自动返回基站设定00：不返基站Yxx：返基站时间(分钟)A2 BRAKE抱闸检测选择ON：检测抱闸开关OFF：不检测抱闸开关YA3 DISTURB PRO轻载防捣乱功能选择OFF：无此功能ON：有此功能YA4 DISTURB NUM防捣乱数设定防捣乱数设定,1-8A5 FIRE MODE消防模式00：显示“火”字样Y01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样说明：FIRE MODE 参数设置，采用二进制位进行不同消防模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。

默认值00。

00：显示“火”字样01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样序号子菜单名内容出厂设定值A6 SAFEEDGE 无用A7 CONTROLMODE控制模式03:中国模式，备用电源时返基站后电梯不运行Y11：中国模式，备用电源时返基站后电梯可继续运行01:俄罗斯模式，，备用电源时返基站后电梯不运行09：俄罗斯模式，备用电源时返基站后电梯可继续运行说明：CONNTROL MODE 参数设置，采用二进制位进行不同控制模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。

博林特故障说明16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关16-１检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点16-２原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

电梯调试手册（适用MPK708/A/AC系统）电梯调试手册（Q/BLT 2008-2012）本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。

为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。

本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯有限公司的利益。

本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯有限公司。

调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。

在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场至少有一套调试工具。

本手册适用于采用MPK708A控制系统的乘客电梯电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。

本手册需要配套以下文件使用：1、门机系统的调试标准见《门机使用手册》。

2、《电气安装手册》（编号BLT-Q20120112）。

3、《电梯标准参数设置》（由软件和配套整梯梯速参数表组成）。

电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。

电话:86-24-25162795编制：王威校对：于春梅一、主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。

主控制器显示操作主页：按一下Enter键，将进入到主控制器的主界面中：以下是左下角状态的对应说明：自动（AUTO）检测（TEST）消防（FIRE）地震（SEISM）司机（MANUAL）满载（FULLY）超载（OVER）轻载（LIGHT）自学习（LEARNNING）锁梯（LOCK）以下是右下角状态的对应说明：开门（OPEN）关门（CLOSE）（2）、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如：菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

珍藏资料：各家电梯故障代码綜合大全（三）日本三菱故障代码1 E0―无故障。

2 E1―异常低速 SWTGBL。

3 E2―异常高速 SWTGBH。

4 E3―异常情况的反向运行 SWTGBR。

5 E4―失速 SWTASA。

6 E5―过电流检测。

7 E6―过电压检测。

8 E7―欠电压。

9 E8―LB 接触器故障。

10 E9―5#接触器故障。

11 EA―抱闸接点的 ON/OFF 故障。

12 EB―向轿厢串行通信传输故障。

13 EC―向层站串行通信传输故障。

14 ED―系统故障 STSYER。

15 EE―传输故障导致不能再启动（驱动方面）。

16 EF—不能再启动（控制方面）。

东莞富士故障代码1 L―PLC 程序故障。

2 P―急停回路故障。

3 E―门锁回路故障。

4 H―轿内司机状态。

5 F―进入消防状态。

6 U―上换速故障。

7 A―下换速故障。

8 ――PLC 程序故障。

9 B―检修状态。

10 ɔ―轿内急停状态。

迅达 300P 故障代码1 正常运行停止 42 下端站 KSE 偏低 83 无 24 电源 619 速度参考值警告2 MC （微处理机）异常 43 下端站 KSE 偏高 84 DMS 损坏 620 电机控制超时3 停止时无 KSE 44 KSE 的距离较高 85 LM 通讯中断 621 UART 接受失败4 非法移动 45 无顶层 86 RUET 故障 622 消息源故障5 停止时 SH 吸合 46 顶层错误 87 RTSC 故障 623 消息长度错误6 停止时 SB 吸合 47 再平层错误 88 编码器故障 624 接受状态错误7 SH 故障 48 ？ 89 运行时间过长 625 发送状态错误8 SB 故障 49 OTP/ 层楼错误 90 停止反转故障 626 EPROM 检验失败9 KB 故障 50 软件错误 91 SMBP 故障 627 RAM 故障10 FC 故障 51 零参数 92 IVXVF--HW 故障 628 电池故障11 FC 阻断 52 CTP 溢出 93 ACCESS 按钮开关 629 RAM 校验失败12 方向错误 53 通讯中断 94 门触点 630 看门狗故障13 超速 54 PTC 校验数据 95 ESTL 超速 631 传送错误14 速度过低 55 PVF 通讯中断 96 ESTL 转接错误 632 安全回路开15 无向下目标 56 轿厢不停 97 ESTL 设备错误 633 HW 编码警告16 无向上目标 57 PVF 不停 98 通讯总线错误 634 矢量异常17 KSE 过速 58 SH 不停 99 RSX 故障 635 接触器超时18 无下端站 KSE 59 单次复位 100 RFE 故障 636 驱动板电源故障19 无上端站 KSE 60 双次复位 101 RTRT 故障 637 制动电阻过热20 位置丢失 61 RSE1 故障 102 RKUET 故障21 更高优先坏 62 RSE2 故障22 标志码清除 63 RSE3 故障23 JHC 被按下 64 PHS 故障 600 禁止启动24 JHC1 被按下 65 ----------------- 601 禁止再启动25 JHSG 被按下 66 无响应 602 过热26 JHR 被按下 67 XUET 故障 603 SW 警告27 JHM 被按下 68 SGRB 故障 604 DL 过压触发28 电机过热 69 SBNH 故障 605 DL 过压29 运行中断 70 SW 警告 606 DC 电压过低30 新运行中断 71 SW 错误 607 控制硬件命令错误31 准备新的目的地 72 110V 安全回路 608 DC 环充电失败32 准备撤消目的地 73 SPT 安全回路 609 DC 环放电失败33 接受新的目的地 74 KNE 安全回路 610 电流环不正常34 SH 接触器超时 75 RTS 安全回路 611 关闭电流环失败35 FC 接触器超时 76 运行结束安全回路 612 输入接触器故障36 启动不正常 77 LM 印板错误 613 充电接触器故障37 轿厢平层 78 LM 未调试 614 电流误差警告38 未知层站 79 TOPT 光耦故障 615 SW 编码警告39 未确定运行方向 80 PVF 过热 616 过流警告40 学习运行时不在 PHS 位置 81 速度编码器故障 617 过速警告41 脉冲发生器参数错误 82 无 12V 电源 618 启动方向错误沈阳博林特电梯 708A 故障代码1 E1―安全回路断开，电梯急停是，微机记录故障，安全回路恢复正常2 E2―关门时门锁不通，超时关门是，同时记录故障，门锁接通即可恢复。

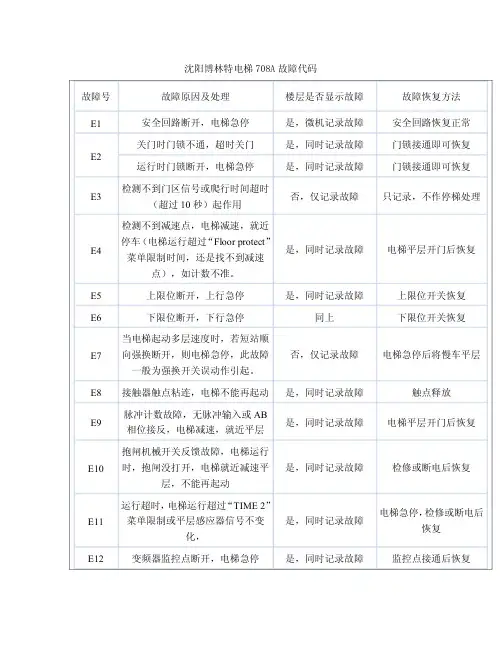

故障号故障原因及处理楼层是否显示故障故障恢复方法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复运行时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬行时间超时（超过10秒）起作用否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运行超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。

是，同时记录故障电梯平层开门后恢复E5 上限位断开，上行急停是，同时记录故障上限位开关恢复E6 下限位断开，下行急停同上下限位开关恢复E7 当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。

否，仅记录故障电梯急停后将慢车平层E8 接触器触点粘连，电梯不能再起动是，同时记录故障触点释放E9 脉冲计数故障，无脉冲输入或AB相位接反，电梯减速，就近平层是，同时记录故障电梯平层开门后恢复E10 抱闸机械开关反馈故障，电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动是，同时记录故障检修或断电后恢复E11 运行超时，电梯运行超过“TIME 2”菜单限制或平层感应器信号不变化，是，同时记录故障电梯急停，检修或断电后恢复E12 变频器监控点断开，电梯急停是，同时记录故障监控点接通后恢复E13 开门超过了3秒，门锁不断开，电梯不能再起动是，同时记录故障门锁断开或检修恢复E14 计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离否，仅记录故障电梯平层后，以单层速度至下端站校正E15 脉冲计数楼层与感应器计数不一致否，仅记录故障不作停梯处理E16 在E22故障下，电梯在下限位但端站信号不正确否，仅记录故障作停梯处理，信号正确后恢复E17 未定义E18 电梯起动（5秒内）后检测不到变频器抱闸输入点（0.5）是，同时记录故障电梯就近减速平层电梯不能再起动，检修或断电恢复E19 变频器抱闸输入点（0.5）不断开，电梯不能再起动是，同时记录故障输入点正确后恢复E20 楼层记录与强换开关不一致，电梯不在端站而开关断开否，仅记录故障E21 电梯停梯后，抱闸机械开关不断开，电梯不能再起动是，同时记录故障抱闸开关释放后恢复E22 楼层记录与强换开关不一致电梯在端站而强换不断开否，仅记录故障，电梯以单层速度返下端站电梯返下端站后恢复正常运行。

E18? ?? ? 系统故障定义为??电梯起动（5秒内）后检测不到变频器抱闸输入点? ?? ?? ?? ?? ?电梯就近减速平层电梯不能再起动，检修或断电后恢复故障现象：出现此故障时电梯多数在平层位置，门开着，外呼E-18两字符交替闪烁，开关门及检修自动切换也无法恢复，只能在机房重新上电复位。

夏天气温高是故障发生频繁，一般是电梯刚启动或刚脱离门刀时报此故障，出故障后电梯不响应任何呼梯信号，就进平层开门。

少数情况由于无机房或小机房电梯接触器的瞬间拉弧也会造成变频器的过压保护而困人。

所以有时在外呼显示板上看到的是E12变频器故障，其实在检查主控器70菜单时会发现，在E12故障前还有个E18故障代码，只是此型控器系统的故障显示只能显示最后报的故障。

所以多数现场人员会错误的在变频器上找原因。

出此故障的电梯多为2008年1月-9月份发货及安装的现场。

故障原因：MPK708A控制系统电气设计很周密，时序的搭配也不同于其他品牌电梯，当电梯在要启动几秒内，要对电梯的所有输入输出部件进行检测，其中有2个是对变频器的检测。

即主控器上的输入端0.4点线号TC与0.5点线号310（参见下图）。

此两点均为变频器输出端给出的信号，其中0.4点是变频器准备就绪的检测，0.5点是变频器抱闸输出信号的检测。

变频器的控制及检测信号输入与输出与主控器的信号输入输出有个先后的搭配，就是我们常说的电梯时序。

在708A控制系统的菜单及变频器的菜单里都有可调整的时间，单位多以为MS，基本上是瞬间的搭配。

E18此故障的解释是“电梯起动（5秒内）后检测不到变频器抱闸输入点”。

常理的分析即708A控制系统的0.5点在电梯启动的5秒钟内未检测变频器发出的抱闸输出信号，现场观察报E18时主控器上的这个点的信号确实没有进来。

最初我们的判断是不是变频器的IO板有问题了，但更换一台变频器后现象依旧。

所以排除变频器引起故障的可能。

再调整主控器与变频器内的时序，也没有什么变化。

故障号故障原因及处理楼层是否显示故障故障恢复方法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复运行时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬行时间超时（超过10秒）起作用否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运行超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。

是，同时记录故障电梯平层开门后恢复E5 上限位断开，上行急停是，同时记录故障上限位开关恢复E6 下限位断开，下行急停同上下限位开关恢复E7 当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。

否，仅记录故障电梯急停后将慢车平层E8 接触器触点粘连，电梯不能再起动是，同时记录故障触点释放E9 脉冲计数故障，无脉冲输入或AB相位接反，电梯减速，就近平层是，同时记录故障电梯平层开门后恢复E10 抱闸机械开关反馈故障，电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动是，同时记录故障检修或断电后恢复E11 运行超时，电梯运行超过“TIME 2”菜单限制或平层感应器信号不变化，是，同时记录故障电梯急停，检修或断电后恢复E12 变频器监控点断开，电梯急停是，同时记录故障监控点接通后恢复E13 开门超过了3秒，门锁不断开，电梯不能再起动是，同时记录故障门锁断开或检修恢复E14 计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离否，仅记录故障电梯平层后，以单层速度至下端站校正E15 脉冲计数楼层与感应器计数不一致否，仅记录故障不作停梯处理E16 在E22故障下，电梯在下限位但端站信号不正确否，仅记录故障作停梯处理，信号正确后恢复E17 未定义E18 电梯起动（5秒内）后检测不到变频器抱闸输入点（0.5）是，同时记录故障电梯就近减速平层电梯不能再起动，检修或断电恢复E19 变频器抱闸输入点（0.5）不断开，电梯不能再起动是，同时记录故障输入点正确后恢复E20 楼层记录与强换开关不一致，电梯不在端站而开关断开否，仅记录故障E21 电梯停梯后，抱闸机械开关不断开，电梯不能再起动是，同时记录故障抱闸开关释放后恢复E22 楼层记录与强换开关不一致电梯在端站而强换不断开否，仅记录故障，电梯以单层速度返下端站电梯返下端站后恢复正常运行。

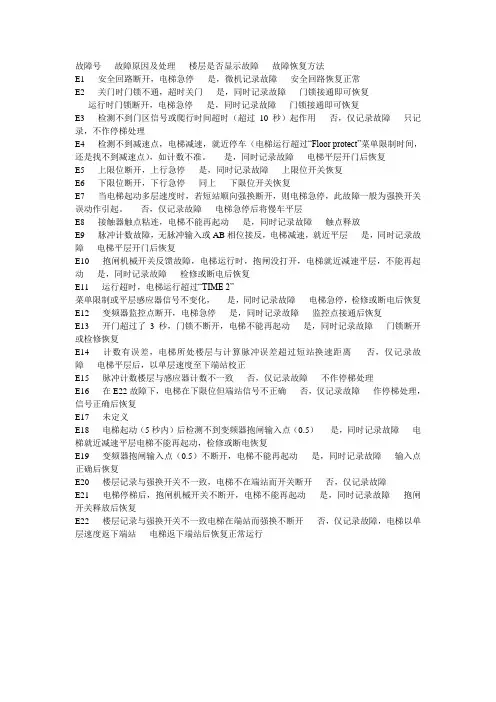

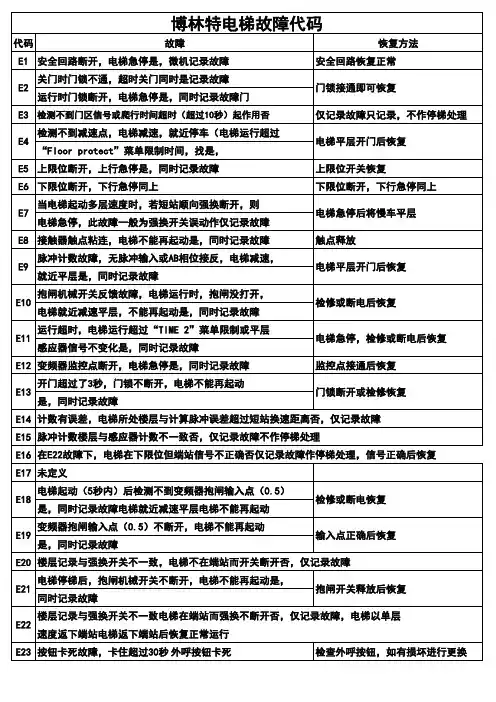

博林特电梯708故障代码故障记录及处理故障号故障原因及处理楼层是否显示故障故障恢复方法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 现象1：关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复现象2：运行时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬行时间超时（超过10秒）正常运行时起作用否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运行超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。

是，同时记录故障电梯平层开门后恢复E5 上限位断开，上行急停，下行可以，上行不能再起动是，同时记录故障上限位开关恢复E6 下限位断开，下行急停上行可以，下行不能再起动同上下限位开关恢复E7 当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障一般为强换开关误动作引起。

否，仅记录故障电梯急停后将慢车平层E8 接触器触点粘死，电梯不能再起动是，同时记录故障触点释放E9 脉冲计数故障，无脉冲输入或AB相位接反，电梯减速，就近平层是，同时记录故障电梯平层开门后恢复E10 抱闸反馈故障（主机）电梯运行时，抱闸没打开，电梯就近减速平层，不能再起动是，同时记录故障打检修或断电后恢复故障记录及处理故障号故障原因及处理楼层是否显示故障故障恢复方法E11 运行超时，电梯运行超过“TIME 2”菜单限制，平层感应器信号不变化，是，同时记录故障电梯急停，打检修或断电后恢复E12 变频器监控点断开，电梯急停是，同时记录故障变频器监控点接通后恢复E13 开门超过了3秒，门锁不断开，电梯不能再起动是，同时记录故障门锁断开或打检修后恢复E14 计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离否，仅记录故障电梯平层后将以单层速度回归下端站E15 脉冲计数楼层与感应器计数不一致否，仅记录故障不作停梯处理E16 未定义E17 未定义E18 电梯起动（5秒内）后检测不到变频器抱闸输入点是，同时记录故障电梯就近减速平层电梯不能再起动，检修或断电后恢复E19 变频器抱闸监控点不断开，电梯不能再起动是，同时记录故障监控点断开后恢复E20 楼层记录以强换开关不一致，电梯不在端站而开关断开否，仅记录故障E21 抱闸开关不断开（主机），电梯不能再起动是，同时记录故障抱闸开关释放后恢复E22 楼层记录以强换开关不一致电梯在端站而强换不断开否，仅记录故障，电梯以单层速度返下端站电梯返下端站后恢复正常运行故障记录及处理E23 未定义E24 当门锁接通超过3秒，关门限位开关还没有断开，则微机将记录故障E24，外呼和内选同时显示该故障号，并反向开门, 若没有2号门机，则2号门机关门限位输入点必须留空。

故障显示代码原因排除方法
相序故障 1 进线电源相序错误交换任意两相电源
上梳齿板故障 2 开关损坏或有异物卡进梯级槽更换开关或取出异物
下梳齿板故障 3
围裙板1故障 4 开关损坏或有异物进梯级与固定部分的间隙更换开关或取出异物围裙板2故障 5
围裙板3故障 6
围裙板4故障7
上扶手导向故障8 开关损坏或有异物进入扶手带进、出口更换开关或取出异物下扶手导向故障9
主驱动链故障10 开关损坏或链条断裂或链条松更换开关或链条或调整链条
曳引断链故障11
上梯级下陷故障12 开关损坏或螺钉松动或梯级损坏更换开关或梯级或紧固螺钉下梯级下陷故障13 开关损坏或螺钉松动或梯级损坏更换开关或梯级或紧固螺钉抱闸故障14 抱闸接触器故障更换报闸接触器
非操作逆转故障15 负载大或启动时溜车机械调整
失速故障16 负载大或飞车恢复
程序故障17 PLC故障更换PLC或重新上电测试
运行接触器故障18 运行接触器损坏更换接触器
过载故障19 负载大按额定负载使用。

博林特故障代码⽂档故障号故障原因及处理楼层是否显⽰故障故障恢复⽅法E1 安全回路断开，电梯急停是，微机记录故障安全回路恢复正常E2 关门时门锁不通，超时关门是，同时记录故障门锁接通即可恢复运⾏时门锁断开，电梯急停是，同时记录故障门锁接通即可恢复E3 检测不到门区信号或爬⾏时间超时（超过10秒）起作⽤否，仅记录故障只记录，不作停梯处理E4 检测不到减速点，电梯减速，就近停车（电梯运⾏超过“Floor protect”菜单限制时间，还是找不到减速点），如计数不准。

是，同时记录故障电梯平层开门后恢复E5 上限位断开，上⾏急停是，同时记录故障上限位开关恢复E6 下限位断开，下⾏急停同上下限位开关恢复E7 当电梯起动多层速度时，若短站顺向强换断开，则电梯急停，此故障⼀般为强换开关误动作引起。

否，仅记录故障电梯急停后将慢车平层E8 接触器触点粘连，电梯不能再起动是，同时记录故障触点释放E9 脉冲计数故障，⽆脉冲输⼊或AB相位接反，电梯减速，就近平层是，同时记录故障电梯平层开门后恢复E10 抱闸机械开关反馈故障，电梯运⾏时，抱闸没打开，电梯就近减速平层，不能再起动是，同时记录故障检修或断电后恢复E11 运⾏超时，电梯运⾏超过“TIME 2”菜单限制或平层感应器信号不变化，是，同时记录故障电梯急停，检修或断电后恢复E12 变频器监控点断开，电梯急停是，同时记录故障监控点接通后恢复E13 开门超过了3秒，门锁不断开，电梯不能再起动是，同时记录故障门锁断开或检修恢复E14 计数有误差，电梯所处楼层与计算脉冲误差超过短站换速距离否，仅记录故障电梯平层后，以单层速度⾄下端站校正E15 脉冲计数楼层与感应器计数不⼀致否，仅记录故障不作停梯处理E16 在E22故障下，电梯在下限位但端站信号不正确否，仅记录故障作停梯处理，信号正确后恢复E17 未定义E18 电梯起动（5秒内）后检测不到变频器抱闸输⼊点（0.5）是，同时记录故障电梯就近减速平层电梯不能再起动，检修或断电恢复E19 变频器抱闸输⼊点（0.5）不断开，电梯不能再起动是，同时记录故障输⼊点正确后恢复E20 楼层记录与强换开关不⼀致，电梯不在端站⽽开关断开否，仅记录故障E21 电梯停梯后，抱闸机械开关不断开，电梯不能再起动是，同时记录故障抱闸开关释放后恢复E22 楼层记录与强换开关不⼀致电梯在端站⽽强换不断开否，仅记录故障，电梯以单层速度返下端站电梯返下端站后恢复正常运⾏。

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

M P K708C系统电梯故障手册编制：审核：批准：沈阳博林特电梯有限公司M P K708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了M P K708C电梯控制系统、S I E I变频器提供的各种故障信息及分析解决问题的方。

一、M P K708C控制器故障记录图例：1、Ｅ１：S e c u r i t y c i r c u i t o p e n e d解释：安全回路断开原因：变压器T C2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：D o o r L o c k O p e n e d O r E r r o r解释：门锁故障原因：关门时厅/轿门锁不通，超时关门运行时厅/轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板P M709输入输出信号动作是否准确主控器I3.1,I3.2输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３：C a n’t F i n d t h e L e v e l i n g P o i n t解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４：C a n’t F i n d t h e D e c e l e r a t i o n P o i n t解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数t i m e/f l o o r p r o t e c t错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+-1m m通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大t i m e/f l o o r p r o t e c t参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。

16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。

4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

博林特故障说明16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、变频器提供的各种故障信息及分析解决问题的方。

SIEI 16.1 MPK708C 控制器故障记录图例：1、Ｅ１：Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/ 下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。

2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。

出现此故障后可能伴有E14 出现，电梯到端站重新校正后恢复运行。

3、Ｅ３：Can' t Find the Leveling Point解释：电梯减速后超过10 秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3 故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位4、Ｅ４：Can' t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect 错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+- 1mm 通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect 参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14 出现，电梯到端站重新校正后恢复运行。
