浅谈瓦楞纸板塌楞故障处理方法

浅谈瓦楞纸板塌楞故障处理方法在瓦楞纸板包装和印刷中，瓦楞纸板塌楞（一般均为局部塌楞）对产品包装质量的影响很大，这种不合格的瓦楞纸板，不但无法确保瓦楞纸箱的抗压强度、环压强度，不能保证包装产品贮运的安全，而且影响整个产品包装外观质量，此外，在包装印刷中也会因塌楞等原因使印刷的图文不清，严重影响产品的销售。

由于在瓦楞纸板生产过程中,对瓦楞纸板的技术参数、工艺设计、质量检测等几个方面要求非常严格，生产线结构比较复杂，生产时使用材料和影响质量的因素较多,如要求瓦楞原纸、温度、胶粘剂、速度等同步进行，只要有一个环节控制不好,就不可避免地发生质量问题。

因此，要保证生产出合格的瓦楞纸板除了要求设备精良，材料、环境符合要求外，熟悉生产工艺，掌握高超的操作技术和故障处理的技巧也是关键所在,下面就谈谈瓦楞纸板生产中出现局部塌楞故障的处理方法.供同行们参考。

瓦楞纸板塌楞的危害和特点在瓦楞纸板生产中，发生局部塌楞是其常见的故障之一.发生局部塌楞的类型主要有4种，即两个瓦楞塌楞、多个瓦楞塌楞和一个至多个瓦楞塌楞（如图1）。

在大批量生产中，瓦楞纸板产生这种局部塌楞的现象将会严重影响产品质量，造成大量次废品，导致制造成本大幅度增加，企业深受其害。

此外,发生塌楞的三层、五层或七层瓦楞纸板,必然会产生其脱胶面积之和大于国标每平方米20cm2，边压强度大大降低，纸板厚度低于标准,印刷图案、文字模糊发虚等次废品，严重影响纸箱产品的整体质量.这样的纸板不但根本无法应用于中、高档的产品包装，就是在低档次的包装中,对包装产品的质量、外观、销售等也都会产生不良的影响。

仔细观察分析瓦楞纸板产生塌楞的现象，可以归纳出如下瓦楞纸板生产中出现局部塌楞的主要特点:（1)塌楞面积变化大，以每平方米计,存在塌楞面积少至几平方厘米，多至上千平方厘米;（2）塌楞具有周期性，沿着单面机的生产方向,瓦楞纸板上出现周期性而不完全相同的塌楞；（3）塌楞面积沿瓦楞横向中间大两头小，楞形塌落呈不规则状态;（4）塌楞面积内明显脱胶,瓦楞纸板局部厚度明显减薄，有的仅为相应标准厚度的30%，单面、三层、五层瓦楞纸板局部塌楞。

瓦楞纸板拥有成本低、质量轻、加工易、强度大、印刷适应性样优良、储存搬运方便等优点，80%以上的瓦楞纸均可通过回收再生，瓦楞纸可用作食品或者数码产品的包装，相对环保，使用较为广泛。

而瓦楞纸板受到温度、黏合剂、机器张力以及原纸质量等方面的作用，容易出现搓衣板状变形。

这该如何解决呢？接下来纸引未来小编来介绍一下。

产生原因1、原纸的纤维组织的伸缩率差异较大；2、面纸或里纸的定量偏低和原纸的纤维组织过于柔软的话，成型后其挺度相应也就差；3、黏合剂涂布量过多或不均匀时，使瓦楞楞顶两侧边缘也有胶液，当其与面纸或里纸黏结干燥后，由于收缩作用导致对面纸或里纸构成一定扭力；4、黏合剂的黏度偏低，与里纸或面纸的纤维组织没有很好地黏结成坚固的整体；5、单面机或双面机的瓦楞辊、压力辊间隙不适、不平衡；6、瓦楞辊楞齿顶磨损严重时，由于楞齿顶面积增大而加大胶的涂布量，使面纸或里纸黏结后容易变形；7、瓦楞辊、压力辊或预热辊的温度过高或过低等情况存在时，都容易使瓦楞纸板成型后出现搓衣板状变形现象。

解决方案1、可将原纸的含水率控制在标准范围内。

配纸时，要求面纸、瓦楞纸、芯纸和里纸的含水率尽量保持接近范围；适当采用定量高一点的面纸、瓦楞纸和里纸；2、调整涂胶装置使其保持正常工作状态，使楞峰涂胶宽度保持在1.3mm-1.8mm之间，避免采用过低的速度进行生产；3、可调整黏合剂的黏度，增加瓦楞纸板的成型时的结合力；4、更换新的瓦楞辊，检查瓦楞辊、压力辊、导纸片等是否正常，如有磨损松动应采取措施予以排除；5、检查并调整供热装置，使用蒸汽加热的机器，由于冷凝水在容器内贮积，而容易造成热效率下降以及表面温度出现不均匀情况。

所以，机器有虹吸装置的，虹吸装置的导吸口距离瓦楞辊内壁间隙一般应调整为0.3mm-0.8mm之间，这样可使冷凝水适时排放，以保持合适的温度。

总之，为防止瓦楞纸板质量问题的产生，需要科学合理地掌握生产工艺，这才是提高瓦楞纸板加工质量的最有效措施。

常见的瓦楞纸板缺陷及其解决方法瓦楞纸板产生质量问题的原因是多方面的，有原纸质量缺陷的因素，也有生产工艺不当的原因；有机器不良造成的，亦与操作技术的把握程度有关等等。

防止瓦楞纸板质量问题的产生，首先要注重从质量的源头上进行控制，即要加强原纸的质量检验和控制，并对生产设备进行认真的保养和维修。

生产质量源头控制好了，还要注意把握好操作技术和工艺技术关，如不同质量的原纸、不同含水率的原纸、不同生产环境条件下，单面机的生产速度若一概开快车，就很容易产生质量缺陷问题。

所以，科学合理地掌握生产工艺，也是提高瓦楞纸板加工质量的有效措施。

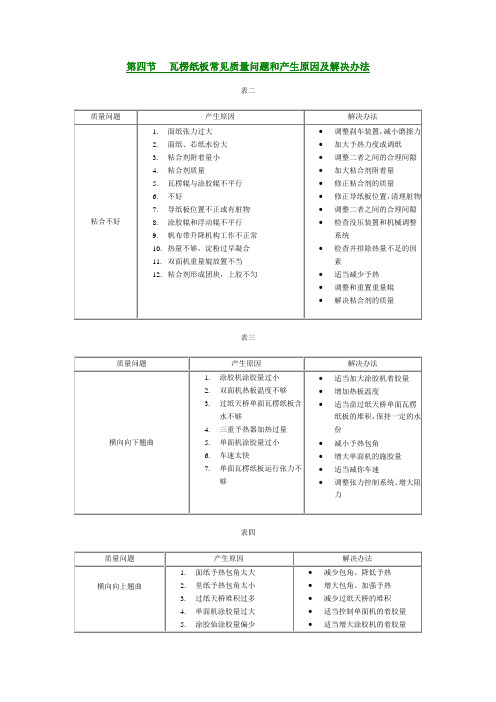

瓦楞纸板翘曲变形消除办法采用适量而又均匀、恒定的涂胶量；控制原纸的水分不能超标；保持适度的预热；控制瓦楞纸板过纸天桥中应保持一定的滞留量；根据原纸的水分，调整机器的生产速度；纸卷的张力要控制适度，不可过紧或过松，两边也不可存在松紧不一情况；重量辊的压力要调整保持适度；通过增大或减少预热或喷蒸汽的办法，来调整原纸水分的平衡；控制单面机或双面机生产环境保持稳定的温湿度；瓦楞辊、压力辊、活动辊和预热辊要调整保持平衡状态；对使用磨损厉害的瓦楞辊应更换新辊；切忌将含水率高低悬殊过大的瓦楞纸、面纸或里纸（箱板纸）进行配套成型加工。

瓦楞纸板出现搓衣板状变形的原因瓦楞纸板由于受到温度、黏合剂和机器张力和原纸质量等方面的作用，就容易出现搓衣板状变形。

产生原因：1、原纸的纤维组织的伸缩率差异较大；2、面纸或里纸的定量偏低和原纸的纤维组织过于柔软的话，成型后其挺度相应也就差；3、黏合剂涂布量过多或不均匀时，使瓦楞楞顶两侧边缘也有胶液，当其与面纸或里纸黏结干燥后，由于收缩作用导致对面纸或里纸构成一定扭力；4、黏合剂的黏度偏低，与里纸或面纸的纤维组织没有很好地黏结成坚固的整体；5、单面机或双面机的瓦楞辊、压力辊间隙不适、不平衡；6、瓦楞辊楞齿顶磨损严重时，由于楞齿顶面积增大而加大胶的涂布量，使面纸或里纸黏结后容易变形；7、瓦楞辊、压力辊或预热辊的温度过高或过低等情况存在时，都容易使瓦楞纸板成型后出现搓衣板状变形现象。

瓦楞纸板生产线常见故障及排除瓦楞纸的断裂是鉴定瓦楞纸适应性的重要指标。

其形成原因：1、单面机预热张力2、波纹制动器3、进入上下瓦楞辊时的弯曲力和剪切力原因解决办法①瓦楞原纸质量差①更换瓦楞原纸②瓦楞辊磨损②瓦楞辊的简单维修或更换③瓦楞辊间隙太小③校正调整瓦楞辊配合间隙④运行中机械性损坏④检检查并修复因机械不当造成的损坏⑤刹车过紧⑤降低空气制动压力并降低制动拧紧力⑥预热角度过大⑥减少预热包角瓦楞折皱原因解决办法①瓦楞原纸在制造方向或宽度上有湿点或材料斑点①增大预热器包角②瓦楞原纸制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③校正或调整瓦楞辊的平行度④瓦楞原纸含水不均衡④适当预热或喷洒蒸汽以保持平衡水瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

这样的瓦楞纸板本身相对较软，平面强度低，刚性也低，做成的纸箱抗压强度也低，戳穿强度也小。

此种原因在流水线上有发生，在制箱过程中也有发生。

原因解决办法①强度低的瓦楞原纸抗压强度不足①更换高强度瓦楞纸②如果瓦楞原纸的含水量过低或过高，则很容易变形②加大预热包角或喷雾均衡水分③上、当下部瓦片辊之间的压力不足时，波纹成形不好③调整合适压力④瓦楞辊磨损，降低了瓦楞高度④更换垫辊和压辊⑤双面机器上涂布辊和压载辊之间的间隙调整不当⑤调节合适间隙达到正常合适⑥加热和冷却部件中的称重辊压力不当会导致破碎⑥调整加大压辊间隙高度⑦由于水分过高或热板温度不足，瓦楞纸板无法成型⑦增加蒸汽压力，将温度升高到适当的温度，或检查导致温度不好的原因以解决⑧横切机压辊调节太重，导致压溃瓦楞⑧通过调整重辊铊的间隙距离，可以解决波纹的倾斜问题：瓦楞向纸板运动方向倾斜，但还没倒塌。

原因解决方法①纸天桥张力过大①减低控制器的张力②双面机重力辊压力太大②正确控制重力辊的间隙并检查平衡③压纸辊和送纸辊之间的间隙不合适③调节间隙到适合④羊毛带打滑引起的上下速度差不同④调节毛布带的松紧到正常五）、瓦楞高低不平表现为：相邻波纹板和粘合表面之间的高度差很小，使纸板表面高低不平，并可降低抗压强度。

瓦楞纸板生产线故障与对策在制造瓦楞纸板时会产生很多故障，其中有原材料问题，粘合剂问题，机械本身问题，操作技术问题及熟练程度的问题，在当今市场需求尤其在生产过程控制特别要求尽量尽快减少。

由上述故障引出的质量问题造成的报废数量和频率是重中之重。

经公司研究决定，由技术部编写本对策以解决生产急需达到降低控制成本之目的。

一、瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角二、瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水平不均衡④适当预热或喷蒸气使其保持平衡的含水三、瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

这样的瓦楞成形的纸板本身比较软，平面强度低，刚性也低，做成的纸箱抗压强度也低，戳穿强度也小。

此种原因在流水线上有发生，在制箱过程中也有发生。

产生原因解决办法①使用了低强度的瓦楞原纸本身抗压强度不够①更换高强度瓦楞纸②瓦楞原纸水分过低或过高易变形②加大预热包角或喷雾均衡水分③上、下瓦辊间压力不足时瓦楞成型不好③调整合适压力④瓦楞辊磨损，降低了瓦楞高度④更换瓦辊和压力辊可解决⑤双面机上涂胶辊和压载辊的间隙调节不当⑤调节合适间隙达到正常合适⑥加热部和冷却部的加重辊压力不适当导致压溃⑥调整加大压辊间隙高度⑦瓦楞纸板水分高或热板温度不够不能使其定型⑦加大蒸气压力使温度升高到合适温度，或检查导致温度不好的原因以解决⑧横切机压辊调节太重，导致压溃瓦楞⑧调节重辊铊的间隙距离可解决四、瓦楞的倾斜表现为：瓦楞向纸板运动方向倾斜，但还没倒塌。

瓦楞纸板制造过程可能故障及解决（一）平行切刀，耐折试验机，纸张表面吸收重量测定仪的检测设备大量使用在纸品包装行业，为预防瓦楞纸板制造故障的发生提供了帮助，同时保证了瓦楞纸板的产品品质。

平行切刀是瓦楞纸板边压(竖压/粘合)强度试验必须的专用器具,适用于纸版生产行业,包装行业商检,科研院对纸、纸张进行环压强度的物理性能测试样的必备工具.耐折测试仪适合纸张、金属薄片的耐弯折试验,适合造纸、包装材料及薄金属板等行业使用。

试法系将试片两端固定于本机上、下夹具，上夹具施于所须之荷重，使试片承受一定之张力。

下夹具则在试片垂直状态下，向左右两边往复弯折，直到折断试片，记录弯折次数.纸张吸性测试仪是纸和纸板表面吸水性试验的常规仪器，亦称为纸张表面吸收重量测定仪。

这种仪器采用吸收性试验多种方法中的可勃（Cobb）试验法，因此也称为可勃吸收性测定仪。

该产品主要用于测定施胶纸和纸板包括瓦楞纸板的表面吸水性。

本仪器只是测定纸与纸板表面吸水性，但不适用于准确评价纸或纸板的书写性能。

在制造瓦楞纸板时会产生很多故障，其中有原材料问题，粘合剂问题，机械本身问题，操作技术问题及熟练程度的问题，在当今市场需求尤其在生产过程控制特别要求尽量尽快减少。

由上述故障引出的质量问题造成的报废数量和频率是重中之重。

我们就制造瓦楞纸板产生的故障及解决方法做一些研究探讨。

一、瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角二、瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水平不均衡④适当预热或喷蒸气使其保持平衡的含水三、瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

瓦楞纸板生产线中起楞过程中的常见故障及排除方法？瓦楞纸断裂这是鉴别瓦楞纸适应性的重要指标。

其形原因：1、单面机预热张力2、瓦楞纸刹车器3、在进入上下瓦楞辊时受到的弯曲与剪切力产生原因解决办法①瓦楞原纸质量不好①更换瓦楞原纸②瓦楞辊磨损②进行简易修复或更换瓦楞辊③瓦楞辊间隙太小③修正和调整瓦楞辊的贴合间隙④运行中机械性损坏④检查并修复机械性不当造成的损伤⑤刹车过紧⑤降低气刹压力减少刹车紧力⑥预热包角过大⑥减少预热包角瓦楞折皱产生原因解决办法①瓦楞原纸在抄造或抄宽方向上有湿斑或料斑①增大预热器包角②瓦楞原纸的制动力不强②加大制动力平衡张力③瓦楞辊的平行度不好③修正或调整瓦楞辊的平行度④瓦楞原纸含水不均衡④适当预热或喷蒸汽保持平衡含水瓦楞的变形表现为：没有达到规定的瓦楞高度，瓦楞变形，瓦楞形不整齐的现象。

这样的瓦楞成形的纸板本身比较软，平面强度低，刚性也低，做成的纸箱抗压强度也低，戳穿强度也小。

此种原因在流水线上有发生，在制箱过程中也有发生。

产生原因解决办法①使用了低强度的瓦楞原纸本身抗压强度不够①更换高强度瓦楞纸②瓦楞原纸水分过低或过高易变形②加大预热包角或喷雾均衡水分③上、下瓦辊间压力不足时瓦楞成型不好③调整合适压力④瓦楞辊磨损，降低了瓦楞高度④更换瓦辊和压力辊⑤双面机上涂胶辊和压载辊的间隙调节不当⑤调节合适间隙达到正常合适⑥加热部和冷却部的加重辊压力不适当导致压溃⑥调整加大压辊间隙高度⑦瓦楞纸板水分高或热板温度不够不能使其定型⑦加大蒸气压力使温度升高到合适温度，或检查导致温度不好的原因以解决⑧横切机压辊调节太重，导致压溃瓦楞⑧调节重辊铊的间隙距离可解决瓦楞的倾斜表现为：瓦楞向纸板运动方向倾斜，但还没倒塌。

产生原因解决方法①过纸天桥张力太大①减低控制器的张力②双面机重力辊压力太大②适当控制重力辊的间隙并检查平衡度③压纸辊与给料辊的间隙不适当③调节间隙到适合④毛布带打滑造成上下不同速差④调节毛布带的松紧到正常五）、瓦楞高低不平表现为：相邻的瓦楞与贴合表面产生了极小的高低差，使纸板表面高低不平，并可降低抗压强度。
