汽车电气任务工单

汽车电气任务工单
实施
1、检测蓄电池电压检测蓄电池电压（是否正常）
2、检测起动机电磁线圈50号线端电压
用万用表红表笔接电磁开关上的50号端子，黑表笔搭铁。

检测电压值（是否正常）
步骤一
吸引线圈性能测试：
吸拉线圈：检查直流电机接口C端子与电磁线圈50号端子电阻____________。

（是否正常）过程描述：
步骤二：保持线圈的性能测试保持线圈：
检查起动机电磁线圈50号端子与壳体电阻___________。

过程描述：
步骤三：驱动齿轮回位测试
步骤四：空载测试
过程描述：
检查
评估
自我评价
组内互评
姓名评分姓名评分平均得分
小组评价
教师评价。

1
任务工单1.1
任务名称 汽车电气与电子系统认知
学时 4 班 级 学生姓名
学生学号 任务成绩 实训设备、工具及仪器 丰田卡罗拉轿车4台。

实训场地
一体化
教室
日 期
客户任务 描述 客户购买卡罗拉轿车已经行驶1.1万公里，6个月，在首保时需要对轿车上的电气系统进行检查。

任务目的 请根据客户需求制定工作计划，按照工作计划对车辆进行检查。

一、资讯
1．在汽车电气系统中，采用两个电源（蓄电池和 ），两者互相配合，协同工作。

2. 汽油发动机汽车电气系统的额定电压普遍采用 V 电源，柴油发动机汽车多采用 V 电源。

3．单线制（单线连接）是汽车电路的突出特点之一，它是指汽车上所有电器设备的 均采用导线相互连接；而 则直接或间接通过导线与金属车架或车身的金属部分相连，即 。

4．起动发动机时， 是汽车上供给起动机电流的唯一电源。

5．当发动机起动后带动 发电，当发电机达到一定转速，其电压高于 电压时，发电机向全车用电设备（起动机除外）供电，并向蓄电池充电。

它是汽车运行中主要电源。

6．起动系统由 供电，将电能转变为 带动发动机转动，完成任务后立即停止工作。

7．下图是卡罗拉轿车起动系统，请填写相应内容。

1： ； 1： ； 2： ；
8. 点火系统是汽油机不可缺少的组成部分，其功能是按照发动机的 产生高压电并通过 跳火，保证适时、准确的点燃气缸内的可燃混合气。

任务工单1-1-2 新能源汽车维护检测工具使用任务工单1-1-2 新能源汽车维护检测工具使用学院：姓名：小组成员：专业：学号：组长姓名：一、任务描述：新能源汽车的高压系统检测需要使用专用工具，例如绝缘测试仪、电流钳和红外测温仪等。

为了读取和清除电控单元的故障码以及读取数据流（例如动力电池单体电压和温度等数据），需要使用专用的新能源车型故障诊断仪。

作为研究新能源汽车方向的学生，你需要学会使用这些专用检测工具和仪器。

二、知识要点：1）故障诊断仪是一种便携式设备，用于快速读取车辆中的故障，并通过液晶显示屏显示故障信息。

2）故障诊断仪除了具有故障码的读取和清除功能外，还可以进行数据流读取、传感器测试等功能。

3）高压用电设备和高压线路的老化或受潮湿环境的影响等因素会导致电气设备和底盘之间的绝缘性能下降，负极引线通过绝缘层和底盘构成回路，从而使底盘带电，危及乘客的人身安全。

4）高性能数字绝缘测试仪是一种先进的绝缘测试仪。

在进行绝缘测试时，仪表利用内部升压电路将电池低压电升压为高压电，测试人员在测试绝缘电阻时，不得直接解除电气设备，同时身体其他部位也不得与被测对象接触。

5）数字电流钳可以在不断电的情况下测量电气线路的电流，专用于检测直流电流。

由于工作部位呈钳状，因此被称为数字电流钳。

6）数字电流钳工作部分主要由一只钳口和穿心式电流传感器组成。

7）示波器可以将看不见的电信号转变为可见的波形，检测人员可以通过观察波形的振幅、频率、相位、波形形状等要素判断电路的状态。

8）高性能数字绝缘测试仪的使用方法如下：首先，将测试仪与被测对象连接；然后，打开测试仪的电源，并按照仪器说明书进行操作；最后，观察测试结果并进行分析。

简述数字电流钳的使用方法：数字电流钳是一种用于测量电流的工具，其使用方法如下：1.打开数字电流钳并将其放置在要测量的电路上。

2.调整数字电流钳的测量范围和精度，确保其能够准确地测量电流值。

3.确保数字电流钳的夹头完全闭合，并且夹头与电路的接触良好。

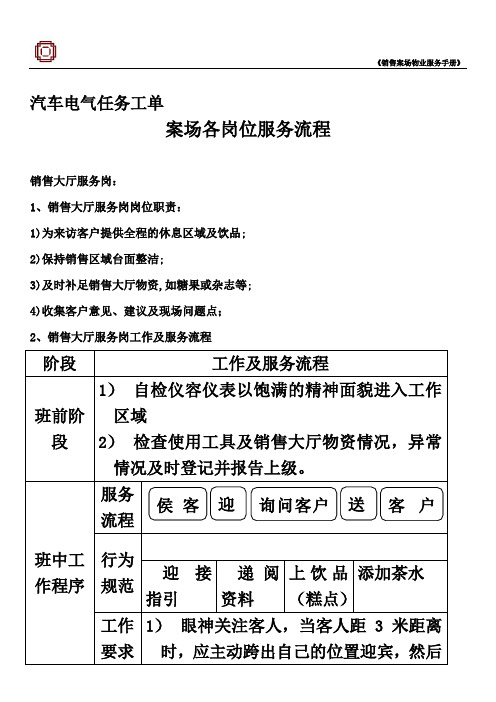

汽车电气任务工单案场各岗位服务流程销售大厅服务岗：1、销售大厅服务岗岗位职责：1)为来访客户提供全程的休息区域及饮品;2)保持销售区域台面整洁;3)及时补足销售大厅物资,如糖果或杂志等;4)收集客户意见、建议及现场问题点；2、销售大厅服务岗工作及服务流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

班中工作程序服务流程行为规范迎接指引递阅资料上饮品（糕点）添加茶水工作要求1）眼神关注客人，当客人距3米距离时，应主动跨出自己的位置迎宾，然后侯客迎询问客户送客户注意事项15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！”3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人；4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）；7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等待；阶段工作及服务流程班中工作程序工作要求注意事项饮料（糕点服务）1）在所有饮料（糕点）服务中必须使用托盘；2）所有饮料服务均已“对不起，打扰一下，请问您需要什么饮品”为起始；3）服务方向：从客人的右面服务；4）当客人的饮料杯中只剩三分之一时，必须询问客人是否需要再添一杯，在二次服务中特别注意瓶口绝对不可以与客人使用的杯子接触；5）在客人再次需要饮料时必须更换杯子；下班程序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导；2）填写物资领用申请表并整理客户意见；3）参加班后总结会；4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；1.3.3.3吧台服务岗1.3.3.3.1吧台服务岗岗位职责1）为来访的客人提供全程的休息及饮品服务；2）保持吧台区域的整洁；3)饮品使用的器皿必须消毒；4）及时补充吧台物资；5）收集客户意见、建议及问题点；1.3.3.3.2吧台服务岗工作及流程阶段工作及服务流程班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。

学习模块一：蓄电池更换与充电任务一蓄电池认知课时：学时班级：组别：姓名：掌握程度：□优□良□及格□不及格二、项目认知1、蓄电池的安装位置（丰田卡罗拉轿车）发动机舱如图一所示。

图1-1 电池位置2、电池型号含义6表示6个串联单格电池数Q表示起动型电池A表示干荷70表示额定容量A表示第一次改进3、日标标准型号规格（1）75表示蓄电池的性能参数。

数字越大，表示蓄电池可以存储的电量就越多；（2）D表示蓄电池的宽度和高度代号。

蓄电池的宽度高度组合由A到H，字符越接近H，表示蓄电池的宽度和高度值越大；（3）23表示蓄电池的长度约为23cm 。

（4）L表示正极端子位置；从远离蓄电池极柱看过去，正极端子在右端标R ，正极端子在左端标L。

4、美标标准蓄电池型号：（1）58表示蓄电池尺寸组号，（2）430表示冷启动电流为430安时。

（3）RC80min表示蓄电池储备容量为80 min。

5、结构（写出序列名称）A 极柱B 单元连接器C 极板D 电解液E 隔板F 外壳G 蓄电池盖6、蓄电池的养护蓄电池使用寿命：汽车用铅蓄电池的正常寿命应在2-3 年或行驶6-9万公里以上，但如果使用维护不当，也有可能造成蓄电池早期损坏甚至报废。

7、在车辆定期保养时A B CA图是说明壳体破裂，电解液泄露；处理方更换新电池。

B图是说明蓄电池鼓包；处理方法更换新电池C图是说明极柱氧化；处理方法清洁极柱。

8、.蓄电池常见故障分析（1）蓄电池亏电：检测车辆与电池相关设备，解决漏电、充电机问题。

经常检查线束与端柱连接处状态，保持清洁、干燥与连接牢靠（2）蓄电池失效：电池使用寿命到期。

蓄电池经常深度放电（车辆漏电或操作不当，如夜间忘关车辆电器，观看车载DVD等）后未及时不充电。

蓄电池仓储时间过长或已装车蓄电池车辆长期搁置，造成深度亏电，未定期充电维护，内部极板硫化。

蓄电池爆裂：电池进水；电池过充电；排气口堵塞；未按要求充电（3）电池过冲学习模块二：充电系统检修二、项目认知1、安装位置（别克轿车）是发动机皮带侧；通过皮带传递动力；发电机的作用是发动机正常运转时将机械能转变为电能，向用电器供电如图一。

任务工单
任务名称
汽车起动机零件检修
学时
4
班级
学生姓名
学生学号
任务成绩
实训设备
汽车起动机
实训场地
发动机电控实训室
日期
任务目的
制定工作计划，并利用诊断设备确定故障位置，并对故障部件进行检测和更换。
一．资讯
1、写出下图中起动机的主要组成部分：
二、决策
1、查阅相关资料，检查励磁绕组是否断路，是否搭铁。
；电阻为说明断路，电阻为说明搭铁
三、教学评价与反馈:
反馈项目
反馈意见
能否独立填写任务工单
不能□基本能够□能□
能否小组合作完成操作任务
不能□基本能够□能□
能否独立完成操作任务
不能□基本能够□能□
学习自我评价
不能掌握□仅能理解□仅能操作□能理解会操作□
教学评价与建议
四、课后任务：
1、请同学们收集起动机故障现象，及维修技工处理方式，下节课在就车检测维修起动系统时讨论。
电阻为说明良好。电阻为说明良好
2、转子的检查：
（1）电枢搭铁故障检测：将万用表开关转到电阻“R*1”档，用一支表棒接触换向器铜片，另一支表棒接触转子铁芯，电阻为无搭铁故障，电阻为有搭铁故障。
（2）换向器的检修：
轻微烧蚀，用打磨，严重烧蚀，在车床上精车，但铜片厚度不得低于mm.
3、根据下图，描述汽车起动机的工作原理：

□启动后不久□踏下加速踏板后
□松开加速踏板后□A/C置于ON时
□从N档转换到D档
□其他
□其他
□发动机驱动不良□爆震□燃油消耗量不良
□回火□自燃□其他
C环境
D、检查车辆外观
E、确定故障现象
F、再现（模拟）故障现象
G、调整或维修车辆
H、确定测试
I、完成
（四、检查
故障排除后，进行如下检查：
1、启动发动机，检查发动机能否启动？
2、检查时发动机有其他故障吗？。
五、评估：
1、请根据自己任务完成的情况，对自己的工作进行自我评估，并提出改进意见。
2、教师对小组工作情况进行评估，并进行点评。
教师签字：
三相线圈产生电压
供给机械能
旋转产生交流电压
支撑转子轴
2、汽车交流发电机原理图
3、发电机的拆装
二、计划和决策
制定人员分工
选择仪器设备
制定故障诊断计划
组号
Байду номын сангаас组长
组员
1、需要的检测仪器、工具
2、小组成员分工
3、诊断与修复计划
三、实施
1、基本故障检修指南：
（1）、把车辆移动到维修车间
（2）、分析用户说明的故障现象，并进行记录
1
把车辆移动到维修车间
2
分析用户说明的故障现象，并进行记录
（2）、填写用户描述故障分析表：
A、车辆信息
1
VIN
2
制造日期
3
里程表读数
B、故障现象
□不能启动
□发动机不转动□不完全燃烧□不点火
□启动困难
□发动机转动速度慢□其他
□怠速不良
□怠速剧烈□怠速转速不正确

汽车电器设备构造与设备任务工单
项目一、蓄电池的检测与维护
任务工单一
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目一、蓄电池的检测与维护
任务工单二
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目二、交流发电机拆装与检测
任务工单一
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目二、交流发电机拆装与检测
任务工单二
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目二、交流发电机拆装与检测
任务工单三
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目三、起动机的拆装与检测
任务工单一
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

汽车电器设备构造与设备任务工单
项目四、微机控制点火系检修
任务工单一
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

项目四、微机控制点火系检修
任务工单二
学生依据实习指导手册的要求及操作步骤，在教师的指导下完成本工作任务，并填写任务工单。

图六非门测试接线图
（2）用低频信号发生器输出10Hz低频信号，注入IC的1脚，其地线与7脚共地。
（3）用发光二极管LED串接1KΩ电阻组成探笔，依次测量2脚、4脚、6脚、12
脚、10脚、8脚，如果没一点LED都闪闪发光，则说明每一个非门都是好的。如果测
到某一点LED不亮，则说明该点前一个非门已损坏。
6
9、配发74LS××系列、74AC××系列、CD4000B系列集成块各一块，是判断其好坏，并指出电源引脚。
10、集成块应用电路识读（由教师分发两种难度适中的集成块应用电路图，请学生通过自己分析、小组讨论分析等两种方式，写出该集成块电路的识读方法及步骤、并说出该集成块应用电路的信号流程及周围元件的作用）
11、专用集成电路的检测（由教师配发不同种类的专用集成电路进行检测，如单片机芯片、存储芯片等，请学生通过自己分析、小组讨论分析等两种方式，写出标称、用途、功能、好坏及检测方法）
12、简述集成电路的检测方法有哪几种？

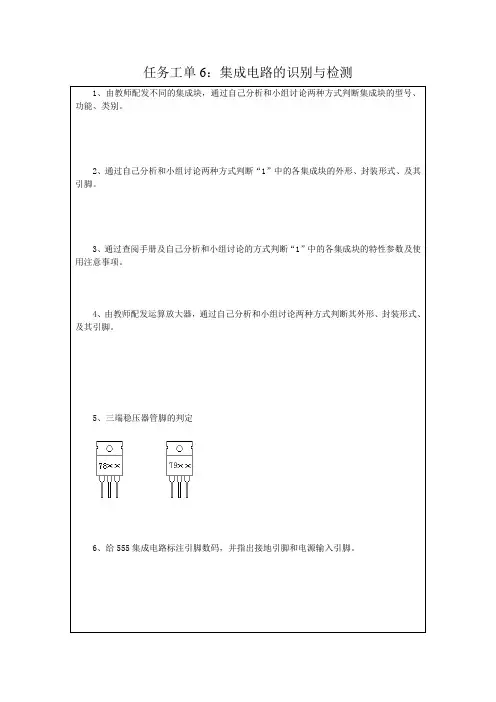

5、三端稳压器管脚的判定
6、给555集成电路标注引脚数码，并指出接地引脚和电源输入引脚。
7、用万用表欧姆档对555集成电路进行检测，并将检测结果填入表中
各脚对地的电阻值/kΩ
脚位
1
2
3
4
5
6
7
8
对地电阻值（参考值）
0
10.2
8.9
9.5
8
∞
8.7
7.5
对地电阻值（黑表笔接地）
对地电阻值（红表笔接地）
8、（1）选CC4069或74LS04六非门（反相器）若干块（编号），将六个非门首尾相连串接起来，如图所示（2-3脚、4-5脚、6-13脚、12-11脚、10-9脚相连）。1脚为输入端，接10Hz低频信号，8脚为输出端，14脚接+9V稳压电源（或叠层电池），7脚接稳压电源负极（接地）。如果选用74LS04TTL电路，则电源电压改为+5V。

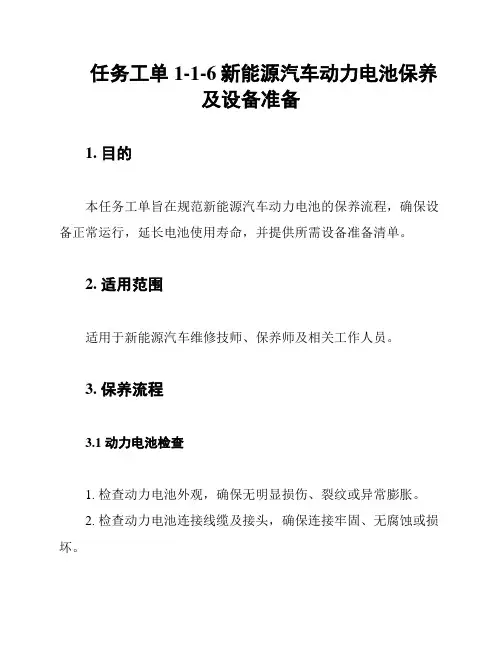

任务工单1-1-6新能源汽车动力电池保养及设备准备1. 目的本任务工单旨在规范新能源汽车动力电池的保养流程，确保设备正常运行，延长电池使用寿命，并提供所需设备准备清单。

2. 适用范围适用于新能源汽车维修技师、保养师及相关工作人员。

3. 保养流程3.1 动力电池检查1. 检查动力电池外观，确保无明显损伤、裂纹或异常膨胀。

2. 检查动力电池连接线缆及接头，确保连接牢固、无腐蚀或损坏。

3. 使用专业仪器检查动力电池电压、内阻等参数，与标准值对比，判断电池状态。

3.2 动力电池清洁1. 使用干净的布擦拭动力电池表面，去除灰尘、油污和水分。

2. 使用电池清洁剂擦拭电池接头，去除腐蚀和氧化物。

3.3 动力电池冷却系统检查1. 检查动力电池冷却液量，确保在正常范围内。

2. 检查冷却液泵、散热器等冷却系统部件，确保无损坏、堵塞或漏液现象。

3.4 动力电池电气系统检查1. 检查动力电池管理系统（BMS）及其传感器，确保正常工作。

2. 检查动力电池熔断器、接触器等电气部件，确保无损坏或故障。

3.5 动力电池充放电测试1. 使用专业充电设备对动力电池进行充电，观察充电过程中电池电压、内阻等参数变化。

2. 使用专业放电设备对动力电池进行放电，观察放电过程中电池电压、内阻等参数变化。

3.6 动力电池保养记录1. 记录动力电池检查、清洁、冷却系统检查、电气系统检查和充放电测试的结果。

2. 记录动力电池保养日期、保养人员等信息。

4. 设备准备清单5. 注意事项1. 确保动力电池保养过程中遵守相关安全规定，佩戴防护用品。

2. 在进行动力电池充放电测试时，确保设备处于安全状态，避免过充、过放和过热。

3. 定期培训工作人员，提高动力电池保养技能和意识。

6. 审核与更新1. 动力电池保养流程和设备准备清单应定期审核，确保与新能源汽车技术发展保持同步。

2. 审核周期不超过一年。

7. 附录无特殊说明，本文档所述内容适用于新能源汽车动力电池保养及设备准备。

学习模块三: 点火系统检测任务一点火系统认知课时: 学时班级：组别：姓名：掌握程度: □优□良□及格□不及格二、项目认知1.点火系统的认知2、点火系统要求3.点火线圈（1）具有足以击穿火花塞间隙的高压电，电压为15—30KV（2）足够高点火能量60—80m J （3）点火顺序应与作功顺序相适应（4）发动机在任何工况下都能保持最佳的点火时刻（1）火花塞及点火线圈的安装位置：气缸盖上部（2）填写图中标注的名称及作用：A: 电脑B: 点火线圈C: 点火开关D: 蓄电池A B C根据上图分别写出ABC是哪种点火线圈并举例使用的车型A:带分电器点火线圈桑塔纳B；分组点火点火线圈桑塔纳3000C: 独立点火点火线圈帕萨特 .4.简述点火线圈的工作原理控制开关原理: 控制开关关闭, 12V电流入初级绕组, 建立电磁场, 同芯的次级绕组有磁场穿过；当控制开关被断开, 初级线圈自感产生300 V, 而次级线圈产生互感电压15——30k V。

5.火花塞（1）火花塞型号认知火花塞应根据发动机厂家规定的适用型号选择, 才能发挥发动机最佳工作特性。

B①P②5③E④S⑤-1 1⑥①表示火花塞的螺纹直径 , 适用于不同的发动机缸体, 便于选择拆装工具。

②表示火花塞的内部构造特征 , 应当与发动机正常工作要求及结构相符。

③表示火花塞的热值 , 由发动机长期工作保持的运转转速的工作条件相符。

转速较低的发动机, 数值要求越低；转速越高发动机, 要求越高。

普通家用小型车, 通常在5～7度之间选择。

④表示火花塞的螺纹长度 , 外形应当与发动机安装要求相符, 长度选择错误, 点火的最佳点则被改变, 效率降低。

⑤表示火花塞的外部构造特征 , 不同的发动机, 要求不同的最佳构造特征, 以期得到最佳配合。

⑥表示火花塞的点火间隙 , 间隙由发动机点火电路的设计能耗储备释放效率决定。

间隙越大, 所需点火能耗储备越高, 火花越强, 动力性能越高。

但点火电路的能耗储备不足, 反而适得其反。

项目一纯电动、混合动力汽车概述任务工单1纯电动汽车类型、运行模式与结构特征识别学生姓名班级| 学号实训场地工作时间日期本工作任务共有2项：项目1纯电动汽车类型与结构识别。

项目2：纯电动汽车维修开关拆卸与安装。

请根据任务要求，确定所需要的场地和物品，并对小组成员进行合理分工，制定详细的工作计划。

二!准备工作安全须知、检查及记录完成任务需要的场地、设备、工具及材料。

1.安全要求及注意事项请认真阅读以下内容，(I)实训车辆按要求停在指定工位上，未经老师批准不准启动；经老师批准启动，首先应先检查车轮的安全顶块是否放好，驻车制动是否启用，排档杆是否放在P档(A/T),车前没有人在操作；(2)禁止触碰任何带安全警示标示的部件；(3)实训期间禁止嬉戏打闹。

异常记录：___________________________________________________________________________2.场地检查检查工作场地是否清洁及存在安全隐患，如不正常，请汇报老师并及时处理。

异常记录：___________________________________________________________________________3.车辆、台架、总成、部件、充电桩检查(需要/正常打J；不需要/不正常打X,并记录)□纯电动整车口混合动力整车口台架口总成口部件口充电桩其他：异常记录：___________________________________________________________________________4.设备及工具检查(需要/正常打J；不需要/不正常打X,并记录)个人防护装备：口常规实训工装口绝缘手套口绝缘安全帽□绝缘鞋口护目镜其他：车辆防护装备：口翼子板布□前格栅布口地板垫口座椅套口转向盘套其他：设备及拆装工具：口举升机口动力电池举升机口普通拆装工具口绝缘拆装工具口故障诊断仪口示波器□数字万用表□绝缘测试仪口钳形电流表口红外测温仪其他：异常记录：___________________________________________________________________________5.其他材料检查(需要/正常打J；不需要/不正常打X,并记录)材料：口抹布□绝缘胶布□发动机机油口齿轮油口冷却液其他：异常记录：___________________________________________________________________________二J操作流程根据工作任务，小组进行讨论，确定工作计划(流程/工序)，并记录。

任务工单4：数字式万用表的使用
1、查阅资料并说明你所使用的数字式万用表是什么型号的，都有哪些档位，请列出范围；各接线柱(旋钮)的符号及含义。
2、数字式万用表在使用前应做哪些准备工作，使用后应怎样维护？
3、根据所发电阻写出其标注方法及阻值、误差大小；简述使用数字万用表测量固定电阻的操作步骤，并说明如何读数？
2）用数字万用表测量二极管时显示575，则此是二极管的（）
A．正向电阻B.反向电压C.正向导通电压D.反向导通电压
3）使用数字万用表测量电阻时，若显示屏显示“1”，表示，量程转换开关应置
于更_______（高或低）的档位。
4）使用万用表测量电流时应将表笔在电路中，测量电压时应将表笔在被
测电路中。
5）使用数字万用表测量导线时，如果导线断了，万用表则显示；如果导线没有
断，则显示出比较小的一个电阻值。
4、简述数字万用表的二极管及蜂鸣器档位的使用方法。
5、识别所发二极管的极性，用数字万用表测试二极管的质量及材料。
6、根据所发电容器写出其标注方法及容量值值、耐压；用数字万用表测试其容量及电解电容器质量好坏。
7、完成下列练习题
1）用数字万用表测量蓄电池电压时，应选择万用表的（）档
A．电阻B.电压C.电流D.蜂鸣器档
