线路安规案例分析

案例1 违章指挥作业触电某供电局送电工区安排检修二班分6个作业组（每组3人）对66kV南石线81基杆进行带电登杆检查,由检修二班技术员侯×分别填写好6张第二种工作票(工作票签发人为该班班长），侯×向全班作业人员进行工作安排时，要求作业人员注意与带电体保持不小于0.7m （线路《安规》规定应为1。

5m，填写的工作票中也误将安全距离填写成0。

7m)的安全距离，杆塔下必须设专人监护。

第6组负责检查69~81号杆，因路途较远，工作负责人赵××要求增派一人,技术员侯×临时允许仓库管理员靳×参加作业，因临时抽调，为列入工作票人员名单。

到达工作现场，工作负责人赵×宣读工作票并进行安全交底后分成两个小组开展工作，一组由赵×带领，另一组由靳×带领。

当靳×组检查到81号杆（该杆是A型带12°5″转角终端耐张水泥杆，下横担为长短臂横担，左侧为短臂。

上横担也在杆的左侧，左导线的引流线距左杆很近，只有860mm，位于上横担的中导线的引流线也在左侧，距下横担的铁拉板只有560mm。

左、右均装有脚钉）时，李×在小组负责人靳×的监护下从左侧登杆。

当李×登到法兰盘时，靳×站在距杆8m 的地面处喊：“注意引流线啊！”，李×转身靠近电杆内侧继续攀登。

当其左手抓住下横担铁拉板，左脚踏在下横担，在抬右脚挺身时,上面中导线的引流线对其头部放电，安全帽被击穿，头部,两手及左脚掌烧伤,李×从杆上摔下,抢救无效死亡。

试分析该起事故中违反线路《安规》的行为。

案例2 未验电、接地工作触电1998年11月24日，某供电局工程处对运行的35kV商山线路升压改造为110kV线路。

工程处办理一张工作票后,分成3个小组工作（未填用工作任务单），施工三班作为一个工作小组,其工作任务是改造97号电杆和为部分电杆加装绝缘子，小组负责人为张××，小组成员有王××等6名工作人员及14名民工.当日8时许，到达97号杆位处，小组负责人张××听民工讲线路已停电，未向总工作负责人询问确认，在未验电、工作地段两端未挂接地线的情况下，小组负责人张××指挥王××登杆作业。

案例1 高空抛掷保安线导致220kV母线失压3月17日，某750kV变电站2号主变压器、220kV III段母线停电检修，1号主变压器运营，220kV I、II、IV段母线运营，IV段母线带220kV凤阳双线和凤嘉双线运营。

18时20分，某送变电施工人员在检查220kV I、III段母线分段间隔靠III段母线侧绝缘子连接螺栓及销子时，高空作业车停放在I、III段母线分段母线间隔，施工人员柴××向高空作业车车斗抛掷个人保安线，现场监护人员发现后及时制止，柴××不听监护人员制止，再次向高空作业车车都内抛掷个人保安线，在抛掷过程中因安全距离不够，引起IV段母线下方凤阳一线23833刀闸动触头对分段间隔22533刀闸至III段母线连接线放电，IV 段母线差动保护动作，跳开220kV凤阳一线、二线、凤嘉一、二线，220kV昭阳变电站、嘉润变电站、嘉润电厂3各厂站全停。

试分析该起事故中违章行为。

（1）高处作业人员未使用绳索传递工具，擅自在带电设备区向高空作业车车斗抛掷个人保安线。

违背变电《安规》18.1.13“禁止将工具及材料上下投掷，应用绳索拴牢传递，以免打伤下方作业人员或击毁脚手架”规定。

（2）现场违章制止不力。

违背变电《安规》4.5“任何人发既有违背本规程状况，应及时制止，经纠正后才干恢复作业”规定。

（3）工作负责人对作业人员安全教诲和危险点交底不到位。

违背变电《安规》6.3.11.2 “工作负责人（监护人）：c）工作前，对工作班成员进行工作任务、安全办法、技术办法交底和危险点告知，并确认每个工作班成员都已签名”；6.5.1“工作允许手续完毕后，工作负责人、专责监护人应向工作班成员交待工作内容、人员分工、带电部位和现场安全办法，进行危险点告知，并履行确认手续，工作班方可开始工作”规定。

案例2 误入线路侧带电开关柜触电灼伤3月18日，某110kV变电站2号主变压器带35kV II段母线运营；35kV I段母线及电压互感器、狮桥341开关、南极347开关及线路处在检修状态，备用345开关、1号主变压器301开关、仙霞343开关处在冷备用状态，仙霞343开关柜线路侧带电。

线路安规案例分析相关试题案例分析共19题1. 对工作负责人违章接电焊机电源，触电身亡事故案例分析1.事故简况1992年10月6日，×××电业局变电工区检修班，工作负责人赵××等3人，在工区工房内焊接110kV隔离开关联杆，利用切割机电源4芯橡皮电缆来接电焊机。

工作负责人赵××断开切割机的电源开关，挑开切割机接线头，手拿着4芯电缆去接电焊机，途中手握4芯电缆触电，经抢救无效死亡。

2、请分析事故原因及暴露问题；3、请制定出防范措施。

答案：1.事故原因及暴露问题赵××手握4芯橡皮电缆触电，电是哪来的？原来4芯橡皮电缆用组合开关接到电源上，由于组合开关机械失录，只是把手转动，传动钢片的方孔与方轴磨损严重，转动把手时，方轴不动，所以，组合开关不论在什么位置都不能切断电源，赵虽然做了组合开关的切断动作，但实际上却没切开，4芯橡皮电缆始终有电。

赵在牵着电缆去接电焊机电源途中，手握到带电的电缆线头上触电。

造成组合开关失灵，一是产品质量问题，二是平时维护不当。

赵××在接低压电源工作中违反《电力安全工作规程》（线路部分：一般安全措施）第13.4.2.6条：移动式电动机械和手持电动工具的单相电源线应使用三芯软橡胶电缆；三相电源线在三相四线制系统中应使用四芯软橡胶电缆，在三相五线制系统中宜使用五芯软橡胶电缆。

连接电动机械及电动工具的电气回路应单独设开关或插座，并装设漏电保护器（剩余电流动作保护器），金属外壳应接地；电动工具应做到“一机一闸一保护”。

是发生事故的主要原因，也是直接原因。

事故暴露出部分电气工作人员对在低压设备上工作忽视安全，认为没啥了不起的，不以为然。

岂不知低压回路、低压线、低压设备上人身触电事故也是频频发生的，应引起大家的高度重视。

2.防范措施在工房内某些移动性的工具、设备，必须设置专用接电闸口，不能随便乱接，接电闸口必须有明显断开点。

第二部分 案例分析样例259260【提示】案例分析样例答案中的《安规》条文编号旨在方便使用者分析案例时参考、学习、掌握《安规》相关内容。

考查时不建议把条文编号作为考点。

案例1低压线路拆旧2006年8月7日上午，某供电公司工作负责人刘××组织工作班成员杨××、黄××等6人，对上杨台区0.4kV分支线路电杆进行撤移施工。

8时10分，工作负责人刘××在未办理工作票的情况下，组织杨××、黄××共3人实施2号杆导线和横担拆除工作（此前2号杆杆基培土已被开挖，深度约为电杆埋深的1/2）。

工作负责人刘××未组织采取防范措施，就同意杨××上杆作业。

8时30分，杨××在拆除杆上导线后继续拆除电杆拉线抱箍螺栓，导致电杆倾倒，杨××随电杆一同倒下。

电杆压在杨××胸部，经抢救无效死亡。

试分析该起事件中违反配电《安规》的行为。

答案：（1）工作班成员杨××上杆前未检查杆根情况。

违反配电《安规》6.2.1“登杆塔前，应检查杆根、基础和拉线是否牢固；遇有冲刷、起土、上拔或导地线、拉线松动的杆塔，应先培土加固，打好临时拉线或支好架杆”的规定。

（2）工作负责人刘××作业过程未采取防倒杆措施。

违反配电《安规》6.4.5“拆除杆上导线前，应检查杆根，做好防止倒杆措施”的规定；工作班成员杨××杆上作业时拆除电杆拉线抱箍螺栓，违反配电《安规》6.3.14“杆塔上有人时，禁止调整或拆除拉线”的规定。

（3）电杆撤移工作，属无票作业，违反配电《安规》3.3.5“填用低压工作票的工作。

低压配电工作，不需要将高压线路、设备停电或做安全措施者”的规定。

案例210kV配电台架消缺2012年6月15日，某供电公司作业人员张××组织消除26110kV上瓦房线426线16号变压器台（简称变台）低压配电箱隐患，10时30分左右，张××在未办理工作票手续的情况下，带领李××和秦××二人到达10kV上瓦房线426线16号变台开始工作。

供电所2022年安规考试用检综合案例分析1. 某公司的施工班长周某带领11人进行某线#1杆至#25杆中压架空线路大修及抗风加固。

根据工作安排，龙某和杨某两个人一班，到#5 杆挂安全接地线。

龙某是施工员，杨某是监护人。

杨某打好接地桩后发现验电笔和绝缘手套没有带，随后跑回车上寻找。

此时，龙某在没有监护人的情况下登上了#4杆，进行挂接安全接地线，导致触电死亡。

[填空题] *_________________________________2. 以上事件定义为（） [单选题]一般电力设备事故一般电力人身事故(正确答案)较大电力人身事故一般电力安全事故3. 装设接地线应先装（），后装（）；拆除接地线应先拆（），后拆（）。

[单选题]接地端，导体端；导体端，接地端(正确答案)导体端，接地端；导体端，接地端导体端，接地端；接地端，导体端接地端，导体端；接地端，导体端4. 成套接地线截面积不应小于（）。

[单选题]10mm216mm225mm2(正确答案)30mm25. 在发生人身触电时,可（）。

[单选题]不经许可，立即断开有关设备的电源(正确答案)立即报告相关领导，经批准后方可断开设备电源继续维持设备运行视系统运行情况安排停电6. 某变电站220kV甲线6666开关代路运行中，为处理该开关B相 CT 故障，调度员向该站下达“将 220kV 甲线6666开关由冷备用转检修”的综合令。

在操作过程中，因五防系统故障，模拟操作无法进行，需要解锁五防后进行操作。

监护人在没有履行解锁操作手续的情况下，自行取出了解锁钥匙。

到现场后，操作人和监护人错误地走到 666640 地刀（线路地刀）的操作位置，在没有再次进行验电，没有核对设备编号的情况下，操作人员用解锁钥匙打开 220kV甲线666640 地刀五防锁，插入操作杆进行了操作。

操作造成220kV甲线6666线路带电合上接地刀闸，导致了220kV甲线跳闸。

[填空题] *_________________________________7. 以上事件定义为（）。

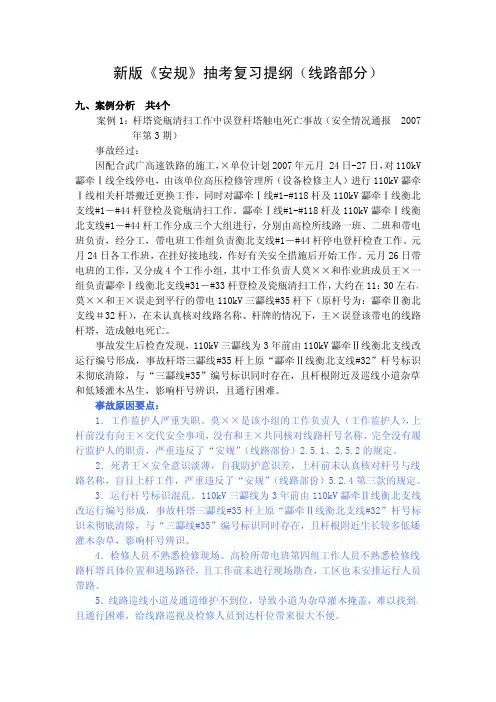

新版《安规》抽考复习提纲（线路部分）九、案例分析共4个案例1：杆塔瓷瓶清扫工作中误登杆塔触电死亡事故（安全情况通报2007年第3期）事故经过：因配合武广高速铁路的施工，×单位计划2007年元月24日-27日，对110kV 酃牵Ⅰ线全线停电，由该单位高压检修管理所（设备检修主人）进行110kV酃牵Ⅰ线相关杆塔搬迁更换工作，同时对酃牵Ⅰ线#1-#118杆及110kV酃牵Ⅰ线衡北支线#1－#44杆登检及瓷瓶清扫工作。

酃牵Ⅰ线#1-#118杆及110kV酃牵Ⅰ线衡北支线#1－#44杆工作分成三个大组进行，分别由高检所线路一班、二班和带电班负责，经分工，带电班工作组负责衡北支线#1－#44杆停电登杆检查工作。

元月24日各工作班，在挂好接地线，作好有关安全措施后开始工作。

元月26日带电班的工作，又分成4个工作小组，其中工作负责人莫××和作业班成员王×一组负责酃牵Ⅰ线衡北支线#31－#33杆登检及瓷瓶清扫工作，大约在11：30左右，莫××和王×误走到平行的带电110kV三酃线#35杆下（原杆号为：酃牵Ⅱ衡北支线＃32杆），在未认真核对线路名称、杆牌的情况下，王×误登该带电的线路杆塔，造成触电死亡。

事故发生后检查发现，110kV三酃线为3年前由110kV酃牵Ⅱ线衡北支线改运行编号形成，事故杆塔三酃线#35杆上原“酃牵Ⅱ线衡北支线#32”杆号标识未彻底清除，与“三酃线#35”编号标识同时存在，且杆根附近及巡线小道杂草和低矮灌木丛生，影响杆号辨识，且通行困难。

事故原因要点：1．工作监护人严重失职。

莫××是该小组的工作负责人（工作监护人），上杆前没有向王×交代安全事项，没有和王×共同核对线路杆号名称，完全没有履行监护人的职责，严重违反了“安规”（线路部份）2.5.1、2.5.2的规定。

2．死者王×安全意识淡薄，自我防护意识差，上杆前未认真核对杆号与线路名称，盲目上杆工作，严重违反了“安规”（线路部份）5.2.4第三款的规定。

电力安规事故案列分析电力线路事故案列分析1线路班的两巡线人员在10kv线路事故巡线时，发现一处导线断落在地面，由于当时天色已晚两人考虑别把导线丢了，因此，甲巡线员用手机把情况汇报班长，乙巡线员看该线路所带之用户全部没有电，便把落地导线盘起来后通过爬梯上到杆上把线盘悬挂在停电的线路上，下杆后，通知班长能够恢复送电。

答：乙巡线员看该线路所带之用户全部没有电，便把落地导线盘起来后通过爬梯上到杆上把线盘悬挂在停电的线路上，违反了线路规程4.1.3、4.1.4 、4.1.3 夜间巡线应沿线路外侧进行；大风巡线应沿线路上风侧前进，以免万一触及断落的导线；特殊巡线应注意选择路线，防止洪水、塌方、恶劣天气等对人的伤害。

事故巡线应始终认为线路带电。

即使明知该线路已停电，亦应认为线路随时有恢复送电的可能。

4.1.4 巡线人员发现导线、电缆断落地面或者悬挂空中，应设法防止行人靠近断线地点8m以内，以免跨步电压伤人，并迅速报告调度与上级，等候处理。

、电力线路事故案列分析2某施工队在一10kv线路的55号—57号杆间进行更换导线工作，工作班成员的甲、乙分别担任55号与57号两杆的紧线任务，当紧第一根线时（中线），57号杆的拉线从拉线球处抽出，致使57号杆向反方向倾倒，杆上紧线的乙被砸在杆下。

答: 当紧第一根线时（中线），57号杆的拉线从拉线球处抽出，致使57号杆向反方向倾倒说明该施工队在工作前，未认真检查拉线、桩锚与杆塔。

对可能发生的事故隐患未采取可靠的措施。

违反线路规程6.6.56.6.5 紧线、撤线前，应检查拉线、桩锚与杆塔。

必要时，应加固桩锚或者加设临时拉绳。

电力线路事故案列分析3某施工队在10kv分支线路上进行更换导线工作，现场工作负责人按工作票要求完成现场安全措施布置后，分三组开始放旧线，当第一组将旧线用绳索放下时，碰触到该分支线1号至2号间下方跨越的另一条10kv带电线路上，造成另一条线路跳闸强送不良。

答：分三组开始放旧线，当第一组将旧线用绳索放下时，碰触到该分支线1号至2号间下方跨越的另一条10kv带电线路上，违反了线路规程5.2.1、5.2.35.2.1 停电检修的线路如与另一回带电线路交叉或者接近，以致工作时人员与工器具可能与另一回导线接触或者接近至表5-2安全距离以内时，则另一回线路也应停电并予接地。

运行'>变电运行事故案例分析［案例］：单人操作，攀登构架触电坠落，右胳膊截肢一、事故简况1992年3月13日，辽宁沈阳市某变电所，运行人员孙××在倒闸操作中，发现从隔离开关上掉下来一个金属件后，在地面上弄不清是哪个部件。

于是，没请示报告、没人监护、没有安全措施的情况下，擅自攀登构架，想看个明白，结果误触带电的35kV设备，感电坠落，经抢救幸免于难，但右胳膊肩下100mm处截肢。

二、事故原因及暴露问题运行人员孙××违反《电业安全工作规程》（发电厂和变电所电气部分）［以下简称《安规》（变电）］第23条“倒闸操作必须由两人进行”和第24条“操作中发生疑问时，应立即停止操作，并向值班调度员或值班负责人报告，弄清楚后，再进行操作”等规定。

孙××一人操作，当发现从刀闸上掉下来一个金属部件时，本应立即停止操作，向上级有关领导汇报，而却自做主张，在无人监护的情况下，也没有保证安全的措施，私自攀登带电设备构架上触电，是发生事故的主要原因，也是直接原因。

这起事故暴露出：该单位运行人员的安全素质低，不能严肃认真地执行规程制度。

三、防范措施（1）倒闸过程中，不论发生任何疑问，都必须停止操作。

对单人值班的变电所，应立即向上级有关领导报告，弄清问题，再进行操作。

（2）在上级下发的《防止人身触电伤亡事故》中明确规定：“严禁攀登设备、构架挂接地线和验电”。

就是说不管是攀登上去挂地线，还是验电，或者做其他任何工作，都是坚决不准许攀登设备和构架的。

目的就是要防止发生误触，误碰带电设备。

电力安规事故案列分析1某变电工区的五名检修人员到变电所进行设备检修工作，在完成正常检修工作后，工作负责人看到1号主变10kv主授柜内灰尘太多，便安排变电所值班员将1号主变所带负荷转到2号主变代送，之后，又安排检修班人员乙和丙去清扫，于是乙用防误钥匙打开后安全遮拦，没有立即进去，而是去送防误钥匙，这时丙也打开开关柜的前防护门，并进去用扫把开始清扫，突然发生触电事故。
