电缆桥架常见规格

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架的规格和型号大全
电缆桥架在现在的生活中随处可见，，它们保护着电缆不受外界因素的影响而损坏，同时也保护着我们用电的安全保障。

那么电缆桥架是怎么组成的呢？它是由支架、托臂和安装配件组成，建筑物内桥架可以独立架设，也可以敷设在各种建(构)筑物和管廊支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架。

电缆桥架型号大全：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。

2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既
适合用于动力电缆的安装，也适用于控制电缆的敷设。

3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。

电缆桥架规格表查询：。

桥架通用规格
桥架的通用规格主要包括以下几个方面：
长度：电缆桥架直通长度一般为2米，称为普通桥架，但也有3米、4米和6米，甚至更长的8米、9米等规格。

大于2米的桥架通常被称为大跨距桥架，其配套支架数量要比普通桥架多。

而电缆桥架弯通、三通、四通的长度一般不固定，具体会根据项目的要求来确定。

宽度：电缆桥架的常见宽度有100mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。

其中，宽度100mm的桥架适用于敷设单层细小电缆，例如电信室的光缆等；宽度200mm的桥架则适用于电缆规模较小的场所，例如住宅房屋内或办公区域内等。

高度：电缆桥架的常见高度有50mm、100mm、150mm、200mm等。

请注意，不同高度桥架对应的安全载荷也不相同，高度越高，能承受的载荷越大，能敷设的电缆直径越大数量越多。

厚度：不同材质的电缆桥架常见厚度也有所不同。

例如，钢制电缆桥架的常见厚度有1.0mm、1.2mm、1.5mm、2.0mm、2.2mm、2.5mm 等；而玻璃钢电缆桥架的常见厚度则有 3.0mm、3.5mm、4.0mm、4.5mm、5.0mm等。

此外，桥架规格型号代号通常由桥架材质代号、桥架代号QJ、桥架特征代号、桥架品种代号、桥架的宽度和高度以及桥架的表面防护类型代号等组成。

例如，“GQJ-P-01A-200x100 J”表示的是钢制托盘式直线段电缆桥架，宽度为200mm，高度为100mm，防护类型为普通。

电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构，由支架、托臂和安装附件等组成。

同时电缆桥架规格型号也跟结构的不一样也会有很多种，其中电缆桥架是可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，下面就大家比较关心的电缆桥架型号做分享：一，电缆桥架常见规格型号——槽式（全封闭式）电缆桥架常见规格有：250mm×250mm150mm×250mm150mm×300mm100mm×250mm150mm×200mm二，梯级式电缆桥架常见规格有：100mm×200mm150mm×200mm100mm×600mm150mm×600mm100mm×800mm150mm×800mm100mm×500mm150mm×500mm100mm×300mm150mm×300mm100mm×400mm150mm×400mm三，电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）。

武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司拥有近1万平方米的生产厂房，同时拥有独立的研发中心及模具中心。

在全国各地设立了办事处、及各级代理商，竭诚欢迎各界人士莅临指导，携手合作。

更多电缆桥架相关信息请直接拨打咨询电话。

电缆桥架常用规格
桥架的规格的选用是指桥架宽度和高度的选择，它取决于桥架内电缆的直径，电缆的敷设层数，电缆填充
率，桥架安装场所的空间等因素，同时，还要考虑到实际使用的发展余地。

电缆电压电缆层数桥架用途3 弱电电缆380V以下2 380V 照明及低压动力电缆1
以上3KV 高压电
缆．
填充率桥架内电缆
.表面防腐处理有电镀锌，热浸锌，喷塑、镀锌镍合金对于设于竖井等干燥场和电镀锌钢板喷塑料等几种，所的桥架一般选择电镀锌或喷塑，当桥架安装在屋
面，地下室、泵站等环境较差时，一般选用镀锌钢板喷塑，当装于室外时，一般选用热浸锌或电镀锌镍合金。

（范文素材和资料部分来自网络，供参考。

可复制、编制，期待你的好评与关注）。

电缆桥架规格重量全解电缆桥架，又称电缆桥架、电缆托架、电缆支架，是一种用于电缆敷设、线路敷设的金属构件。

常用于工业、公共设施的电缆配线等场合。

电缆桥架分为各种规格和型号，本文将为您介绍电缆桥架的规格和重量，方便您选择合适的产品。

规格电缆桥架主要有两种规格：预镀和后镀。

其中预镀的电缆桥架属于冷镀锌产品，主要特点是表面呈现出灰白色，具有强抗腐蚀性。

后镀则需在冷定压后使用热镀锌进行加工，表面处理成有着金属质感的银色，并有着更加优异的耐腐蚀性。

根据其材质不同，电缆桥架也可被分为不锈钢，钢质，铝质，玻璃钢等。

电缆桥架的尺寸有国标以及美标两种。

电缆桥架的尺寸为规格身高ｘ规格宽度。

规格身高通常表述成30-150，规格宽度通常为50-1000，也有更大的尺寸，可根据不同需求定制。

另外，为了在使用中更方便，电缆桥架还分为直角三方、四方、U型、梯形、托盘彩壳等多种形式。

重量电缆桥架的重量根据规格、厚度、输入输出数量等因素不同而异。

一般情况下，重量可通过长度和数量来计算。

在实际使用中，常用以下公式对重量进行估算：立式桥架质量=宽度×高度×长度横式桥架质量=宽度×厚度×长度×数量其中，横式桥架通常比立式桥架重。

同时，电缆桥架的重量还和其材质、规格有关。

下表是电缆桥架的重量标准，仅供参考：规格重量（kg/m）30×50 0.5460×100 2.4960×150 2.8880×200 4.04210×1050 43.29需要注意的是，较大较重的电缆桥架建议在安装前进行一定的试压和结构分析，并且需要使用固定螺丝对其稳定固定。

以上内容是关于电缆桥架规格重量的全解，希望能够对您有所帮助。

如果您需要更加详细的信息，也可以参考国家相关标准或与厂家沟通。

电缆桥架标准规格表电缆桥架类型型号主要分为：槽式、梯式、托盘式1、槽式电缆桥架：槽式桥架形状是全密封型的，如盒子一般形状，整体是密封的2、梯式电缆桥架：外型如梯形状，中间手工电焊固定横杆加固，承受能力比槽式、托盘式好，所以主要用于敷设大跨距电力电缆、因为大口径电力电缆在输电同时发出的热量大，用梯式电缆桥架较为适合，透气性好。

3、托盘式电缆桥架：托盘式桥架形状是半密封型的，虽然它整体跟槽式桥架一样，唯独不同的是托盘式底部是穿孔的，利于散热，所以叫托盘式电缆桥架。

行内人都知道电缆桥架规格尺寸和厚度主要看置放电缆的分量和数量而决定，为此整理出全系列电缆桥架标准规格表格，供与大家参考。

点击跳转查看：镀锌线槽的规格尺寸表材料名称规格(宽*高)厚度备注电缆桥架40*150.5mm0.8mm1.0mm1.2mm1.5mm2.0mm3.0mm用于敷设电力电缆或大口径动力控制电缆电缆桥架40*20电缆桥架40*25电缆桥架40*30电缆桥架40*40电缆桥架50*15电缆桥架50*20电缆桥架50*25电缆桥架50*30电缆桥架50*40电缆桥架电缆桥架60*15 电缆桥架60*20 电缆桥架60*25 电缆桥架60*30 电缆桥架60*40 电缆桥架60*50 电缆桥架60*60 电缆桥架70*30 电缆桥架70*40 电缆桥架70*50 电缆桥架电缆桥架80*20 电缆桥架80*25 电缆桥架80*30 电缆桥架80*40 电缆桥架80*50 电缆桥架80*60 电缆桥架80*70 电缆桥架80*80 电缆桥架100*40 电缆桥架100*50 电缆桥架电缆桥架100*65 电缆桥架100*70 电缆桥架100*75 电缆桥架100*80 电缆桥架100*100 电缆桥架120*40 电缆桥架120*50 电缆桥架120*60 电缆桥架120*65 电缆桥架120*80 电缆桥架电缆桥架120*120 电缆桥架150*50 电缆桥架150*60 电缆桥架150*65 电缆桥架150*70 电缆桥架150*75 电缆桥架150*80 电缆桥架150*100 电缆桥架150*120 电缆桥架150*150 电缆桥架电缆桥架200*60 电缆桥架200*65 电缆桥架200*70 电缆桥架200*75 电缆桥架200*80 电缆桥架200*100 电缆桥架200*120 电缆桥架200*150 电缆桥架200*200 电缆桥架250*80 电缆桥架电缆桥架250*120 电缆桥架250*125 电缆桥架250*150 电缆桥架250*200 电缆桥架300*80 电缆桥架300*100 电缆桥架300*120 电缆桥架300*150 电缆桥架300*200 电缆桥架300*250 电缆桥架电缆桥架350*200 电缆桥架400*100 电缆桥架400*150 电缆桥架400*200 电缆桥架400*250 电缆桥架400*300 电缆桥架450*200 电缆桥架500*100 电缆桥架500*150 电缆桥架500*200 电缆桥架电缆桥架500*300 电缆桥架600*100 电缆桥架600*150 电缆桥架600*200 电缆桥架600*250 电缆桥架600*300 电缆桥架700*100 电缆桥架700*150 电缆桥架700*200 电缆桥架800*100 电缆桥架电缆桥架800*200 电缆桥架800*250 电缆桥架800*300 电缆桥架800*400 电缆桥架900*150 电缆桥架900*200 电缆桥架1000*100 电缆桥架1000*150 电缆桥架1000*200 电缆桥架1000*250 电缆桥架电缆桥架1000*400 电缆桥架1200*100 电缆桥架1200*150 电缆桥架1200*200 电缆桥架1200*300 电缆桥架1200*400 电缆桥架1400*100 电缆桥架1400*150 电缆桥架1500*100。

电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。

建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。

设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。

梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。

它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。

一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。

托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。

它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。

它不仅适用于电力电缆设备，也适用于控制电缆的敷设。

槽式电缆桥架：槽式桥架是一种全封闭的索桥。

适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。

它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。

阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。

槽式、托盘式汇线桥架具有防尘、防搅扰功能。

电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。

一般，挑选和购买桥架，只需求注意以下4个关键。

1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。

因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。

2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。

比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。

3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。

4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。

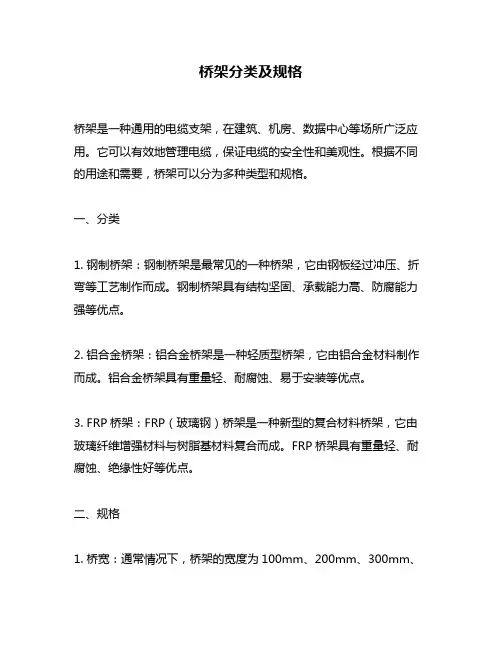

桥架分类及规格
桥架是一种通用的电缆支架，在建筑、机房、数据中心等场所广泛应用。

它可以有效地管理电缆，保证电缆的安全性和美观性。

根据不同的用途和需要，桥架可以分为多种类型和规格。

一、分类
1. 钢制桥架：钢制桥架是最常见的一种桥架，它由钢板经过冲压、折弯等工艺制作而成。

钢制桥架具有结构坚固、承载能力高、防腐能力强等优点。

2. 铝合金桥架：铝合金桥架是一种轻质型桥架，它由铝合金材料制作而成。

铝合金桥架具有重量轻、耐腐蚀、易于安装等优点。

3. FRP桥架：FRP（玻璃钢）桥架是一种新型的复合材料桥架，它由玻璃纤维增强材料与树脂基材料复合而成。

FRP桥架具有重量轻、耐腐蚀、绝缘性好等优点。

二、规格
1. 桥宽：通常情况下，桥架的宽度为100mm、200mm、300mm、
400mm、500mm等多种规格，不同的宽度适用于不同的电缆数量和尺寸。

2. 桥高：桥架的高度也是多种规格，一般为50mm、75mm、
100mm等。

桥高的选择应根据电缆数量和尺寸来进行确定。

3. 长度：桥架的长度可以根据现场实际情况进行定制，一般长度为
2m或4m。

4. 材质：桥架材质主要有钢板、铝合金、FRP等多种选择，不同材质适用于不同环境和要求。

5. 颜色：桥架颜色也是多样化的，通常有灰色、黑色等基本颜色可供选择。

同时还可以根据客户要求进行定制。

总之，桥架作为一种重要的电缆支架，在现代建筑和设备中具有广泛应用。

在选择合适的桥架时，需要根据实际需求和环境来进行选择，并确保其安装牢固和美观大方。

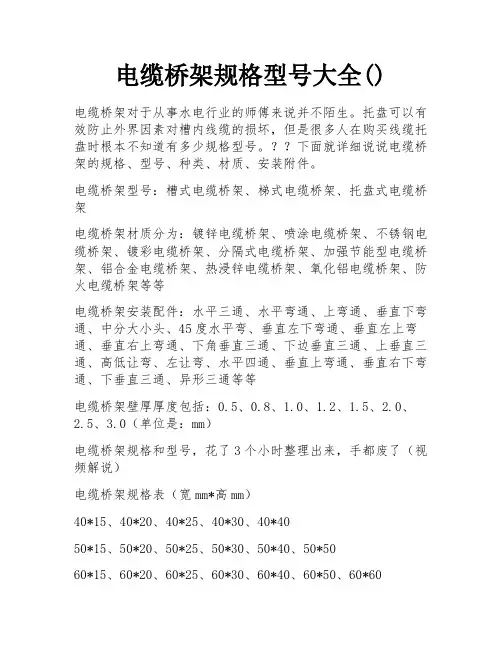

电缆桥架规格型号大全()电缆桥架对于从事水电行业的师傅来说并不陌生。

托盘可以有效防止外界因素对槽内线缆的损坏，但是很多人在购买线缆托盘时根本不知道有多少规格型号。

？？下面就详细说说电缆桥架的规格、型号、种类、材质、安装附件。

电缆桥架型号：槽式电缆桥架、梯式电缆桥架、托盘式电缆桥架电缆桥架材质分为：镀锌电缆桥架、喷涂电缆桥架、不锈钢电缆桥架、镀彩电缆桥架、分隔式电缆桥架、加强节能型电缆桥架、铝合金电缆桥架、热浸锌电缆桥架、氧化铝电缆桥架、防火电缆桥架等等电缆桥架安装配件：水平三通、水平弯通、上弯通、垂直下弯通、中分大小头、45度水平弯、垂直左下弯通、垂直左上弯通、垂直右上弯通、下角垂直三通、下边垂直三通、上垂直三通、高低让弯、左让弯、水平四通、垂直上弯通、垂直右下弯通、下垂直三通、异形三通等等电缆桥架壁厚厚度包括：0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0（单位是：mm）电缆桥架规格和型号，花了3个小时整理出来，手都废了（视频解说）电缆桥架规格表（宽mm*高mm）40*15、40*20、40*25、40*30、40*4050*15、50*20、50*25、50*30、50*40、50*5060*15、60*20、60*25、60*30、60*40、60*50、60*6070*30、70*40、70*50、75*5080*20、80*25、80*30、80*40、80*50、80*60、80*70、80*80100*40、100*50、100*60、100*65、100*70、100*75、100*80、100*100120*40、120*50、120*60、120*65、120*80、120*100、120*120150*50、150*60、150*65、150*70、150*75、150*80、150*100、150*120、150*150200*50、200*60、200*65、200*70、200*75、200*80、200*100、200*120、200*150、200*200、250*80250*100、250*120、250*125、250*150、250*200300*80、300*100、300*120、300*150、300*200、300*250 350*150、350*200400*100、400*150、400*200、400*250、400*300450*200500*100、500*150、500*200、500*250、500*300600*100、600*150、600*200、600*250、600*300700*100、700*150、700*200800*100、800*150、800*200、800*250、800*300、800*400 900*150、900*2001000*100、1000*150、1000*200、1000*250、1000*300、1000*4001200*100、1200*150、1200*200、1200*300、1200*4001400*100、1400*1501500*250（以上电缆桥架规格较为常见，特殊规格也支持定制）。

电缆桥架常用规格
电缆桥架是一种用于电气线缆敷设的支撑装置，常用于建筑、机房、工厂等地方。

以下是电缆桥架常用规格的解释：
1. 长度规格：电缆桥架的长度规格通常为3米、4米、6米等，根据使用场所和需求选择合适的长度。

2. 宽度规格：通常有100mm、150mm、200mm、300mm等规格可供选择。

宽度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

3. 高度规格：电缆桥架的高度规格通常为50mm、75mm、100mm、150mm 等。

高度的选择应根据需要敷设的电缆数量及电缆的直径来确定。

4. 材质规格：电缆桥架的材质通常有金属、塑料、复合材料等。

根据使用场所和需求选择合适的材质。

5. 承载能力：电缆桥架的承载能力通常为5kg/m、10kg/m、15kg/m、20kg/m 等。

承载能力的选择应根据需要敷设的电缆数量及电缆的重量来确定。

6. 防火等级：电缆桥架的防火等级通常为A级、B级、C级等。

选择时应根据使用场所和需求来确定。

以上是电缆桥架常用规格的一些解释，根据实际需求选择合适的规格非常重要，可以保证电缆敷设的质量和安全性。

电缆桥架是用于保护电缆用的，一般电缆桥架常见规格有：
Current specifications of channel-style cable tray(fully closed-end): 250×250 150×250 150×300 100×250 150×200
梯级式电缆桥架常见规格有：
100×200150×200100×600150×600
100×800150×800100×500150×500
100×300150×300100×400150×400
电缆桥架规格表示方法:
XQJ、形式、类别、规格，其中XQJ表示汇线桥架系列，形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式），类别表示类别种类序号（用阿拉伯数字加英语字母表示），规格表示规格或规格序号（用阿拉伯数字表示）
武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，更多资讯请点击官网查看，欢迎直接来电咨询。

电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200 100×600 150×600100×800 150×800 100×500 150×500100×300 150×300 100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% S＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架规格大全及表示方法在电气工程领域，电缆桥架是一种用于支撑和保护电缆的重要设备。

它能够有效地组织和管理电缆线路，确保电力传输的安全与稳定。

了解电缆桥架的规格及其表示方法对于正确选择和使用桥架至关重要。

电缆桥架的规格主要包括桥架的宽度、高度、长度以及材质等方面。

首先，桥架的宽度通常在 100mm 至 1200mm 之间，常见的有100mm、200mm、300mm、400mm、500mm、600mm 等。

宽度的选择主要取决于需要容纳的电缆数量和直径。

一般来说，电缆数量越多、直径越大，所需的桥架宽度就越宽。

其次，桥架的高度也是一个重要的规格参数，常见的高度范围在50mm 至 300mm 之间，如 50mm、100mm、150mm、200mm 等。

高度的选择需要考虑电缆的敷设层数以及现场的安装空间。

如果需要敷设多层电缆，或者安装空间有限，就需要选择较高的桥架。

桥架的长度通常有 2m、3m、6m 等标准长度。

在一些特殊情况下，也可以根据实际需求定制非标准长度的桥架。

而在材质方面，电缆桥架主要有钢制、铝合金、玻璃钢等。

钢制桥架具有较高的强度和承载能力，适用于大多数场合；铝合金桥架重量轻、耐腐蚀，常用于对重量有要求或腐蚀性环境；玻璃钢桥架具有良好的耐腐蚀性和绝缘性能，适用于化工等特殊环境。

接下来，我们来了解一下电缆桥架规格的表示方法。

一般来说，电缆桥架的规格表示采用“宽度×高度×长度”的形式。

例如，“300×100×2000”就表示宽度为 300mm、高度为 100mm、长度为2000mm 的电缆桥架。

此外，还有一些其他的表示方式，如通过型号来表示。

不同的厂家可能会有自己独特的型号命名规则，但通常都会包含桥架的主要规格参数和一些特殊性能的标识。

在实际应用中，选择合适的电缆桥架规格需要综合考虑多方面的因素。

首先要根据电缆的数量、直径和敷设方式来估算所需的桥架空间。

同时，还要考虑现场的安装条件，如建筑物的结构、层高、跨度等。

常用电缆桥架参数电缆桥架，是一种用于支持、保护和组织电缆的设备。

它通常由金属材料制成，具有承载能力强、安装方便等特点。

下面是一些常用的电缆桥架参数：1.材料：电缆桥架的主要材料是金属，如钢铁、铝合金等。

这些材料具有良好的强度和耐腐蚀性能，可以长时间使用。

2.尺寸：电缆桥架的尺寸一般按照标准规格来生产。

常见的尺寸有宽度、高度和深度。

宽度一般为100、150、200、300等毫米，高度为50毫米，深度一般为30毫米。

同时，电缆桥架还可以根据实际需要进行定制。

3.承载能力：电缆桥架的承载能力是指其能够承受的最大负荷。

通常以公斤或磅为单位来表示。

根据不同的桥架厂家和型号，其承载能力有所不同，一般在100-1000公斤之间。

4.表面处理：为了增加电缆桥架的耐腐蚀性能和美观度，常常对其进行表面处理。

主要的表面处理方式有：镀锌、喷涂、电泳等。

镀锌是最常用的方式，可以有效地防止金属材料受到氧化和腐蚀。

5.安装方式：电缆桥架的安装方式通常有吊装、焊接和螺栓固定等。

吊装是最常见的方式，适用于较大的工程。

焊接则适用于较小规模的工程，可以提高电缆桥架的稳定性和承载能力。

6.通道数目：电缆桥架可以根据需要设计不同数量的通道。

通道是用来安装和组织电缆的空间，可以根据不同的电缆数量和规格来确定。

一般通道数目为1-4个。

7.防火性能：由于电缆桥架通常安装在建筑物内部，防火性能是非常重要的参数。

通常采用阻燃材料制作电缆桥架，以提高其耐火能力。

总结起来，电缆桥架的常用参数包括材料、尺寸、承载能力、表面处理、安装方式、通道数目和防火性能等。

这些参数可以根据实际需要进行选择和调整，以满足不同的工程要求。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200 150×200100×600 150×600100×800 150×800100×500 150×500100×300 150×300100×400 150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。

电缆桥架常用规格在电气工程领域，电缆桥架是一种用于支撑和保护电缆的重要设备。

它能够有效地将电缆整齐地排列并固定，确保电力传输的安全与稳定。

而了解电缆桥架的常用规格对于正确选择和使用桥架至关重要。

电缆桥架的规格通常由多种因素决定，包括承载电缆的数量、重量、尺寸，以及安装环境的空间限制等。

常见的电缆桥架规格可以从材质、形状、尺寸等方面进行分类。

从材质上看，电缆桥架主要有钢制桥架、铝合金桥架、玻璃钢桥架等。

钢制桥架具有较高的强度和稳定性，能够承受较大的重量，常用规格有宽度 100mm、150mm、200mm、300mm 等，高度 50mm、100mm、150mm 等。

铝合金桥架则具有重量轻、耐腐蚀的优点，常见规格与钢制桥架类似。

玻璃钢桥架具有良好的耐腐蚀性和绝缘性能，规格也较为多样。

在形状方面，电缆桥架主要分为槽式桥架、托盘式桥架、梯式桥架等。

槽式桥架是全封闭型的，能够有效地防止电缆受到外界干扰和损伤，常用规格有宽度 100mm 600mm，高度 50mm 150mm 不等。

托盘式桥架的底部有许多小孔，透气性较好，便于电缆散热，其规格通常有宽度 150mm 600mm，高度 50mm 150mm 左右。

梯式桥架则类似于梯子的形状，通风性能极佳，适合于大直径电缆的敷设，常见宽度在100mm 600mm 之间，高度 50mm 150mm 不等。

从尺寸上来说，电缆桥架的宽度一般在 100mm 1200mm 之间，高度在 50mm 300mm 之间。

具体的选择要根据实际需要敷设的电缆数量和直径来确定。

例如，如果需要敷设的电缆数量较少且直径较细，那么可以选择宽度较窄、高度较低的桥架，如 100mm×50mm 的规格；而如果电缆数量较多且直径较大，就需要选择宽度较宽、高度较高的桥架，如 600mm×150mm 的规格。

此外，还有一些特殊规格的电缆桥架，以满足特定的安装需求。

比如在一些狭小的空间内，可能会使用到宽度较小的桥架，如 50mm 宽的桥架；在一些需要承受较大重量的场所，可能会使用加厚型的桥架，其板材厚度会比常规桥架更厚。

电缆桥架规格大全及表示方法电缆桥架常见规格槽式（全封闭式）电缆桥架常见规格有：Current specifications of channel-style cable tray(fully closed-end):250×250 150×250 150×300 100×250 150×200梯级式电缆桥架常见规格有：100×200150×200 100×600150×600100×800150×800 100×500150×500100×300150×300 100×400150×400电缆桥架规格表示方法:XQJ---形式－－类别－－规格XQJ表示汇线桥架系列形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C 为槽式、ZH为组合式）类别表示类别种类序号（用阿拉伯数字加英语字母表示）规格表示规格或规格序号（用阿拉伯数字表示）电缆桥架尺寸选择与计算:电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。

电缆桥架宽d度的计算：1、电力电缆b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；k1、k2、k3......为电缆间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...需要的托架横载面积：S=S0/40% Ｓ＝S/h＝S0/40%h式中：h为电缆桥架净高。
