第三章干式变压器温度控制器操作
3.1 温度控制器面板说明
1.超温报警指示灯（绿色）；
2. 超温跳闸指示灯（红色）；
3. 风机状态指示灯（黄色）；
4. 故障报警指示灯（红色）；
5. 巡回显示状态指示灯（红色）；
6. 最大值显示状态指示灯（绿色）；
7. 测量相序及提示符显示器；
8. 测量值及参数显示器；
9. 风机手动/自动控制状态指示灯（绿色）；10. 复位键；11. 减数键（巡回/最大值显示状态切换键）；12. 参数设定键；13. 增数键（风机手动/自动控制状态切换键）
3.2 温控器自检
温控器在正常测量工作状态下，按[SET]键，进入参数设定状态，D1显示状态提示符, D2显示参数提示符和设定的参数值，“巡回”和“最大”两个指示灯同时亮。
在设定状态中，按一次▲键，显示的参数值增1，按住该键不放，可进行快速增数。
正常工作状态下按▲键可切换风机处于手动控制状态或自动控制状态。
在设定状态中，按一次▼键，显示的参数值减1，按住该键不放，可进行快速减数。
正常工作状态下按▼键可切换温控器处于最大值显示或各相巡回显示状态。
需要对温控器进行手动复位时，按
3.4 温度控制器操作流程。
干式变压器温控仪干式变压器是一种不需要油的变压器，它采用干式绝缘材料并经过特殊处理，可以在高温、高湿、易爆炸等恶劣环境下使用。
但是，由于干式变压器在工作时会产生热量，因此需要安装温控仪来控制温度。
温控仪的基本原理温控仪是一种用于控制温度的仪器。
在干式变压器中，温控仪通常被安装在变压器的通风孔或者附近的散热器上。
其基本原理是通过感温元件将温度信号转换成电信号，再经过控制电路进行判断和控制。
在干式变压器中，常用的感温元件有热敏电阻和热电偶两种。
热敏电阻是一种根据温度变化电阻值发生变化的元件，根据欧姆定律，电阻值的变化可以转换为电压或电流信号。
而热电偶是一种将温度转换为电压信号的元件，当两个不同金属接触时，由于温度差异会产生电动势。
温控仪的应用温控仪的应用范围非常广泛，不仅仅用于干式变压器，还可以用于空调、电热水器、电炉、烤箱等众多电器设备中。
在干式变压器中，温控仪的主要作用是维持变压器内部的温度在一个安全范围之内，避免因温度过高导致变压器损坏或爆炸的情况发生。
温控仪通过对变压器内部温度的监测，并通过预设的阈值来判断是否需要进行降温控制，从而达到保护变压器的作用。
当温控仪检测到变压器内部温度超过预设值时，会自动控制风扇或其他散热设备进行降温操作。
温控仪还具有温度补偿和温度显示的功能，可通过数字显示器直接显示变压器内部的温度值，并且可手动设置温度阈值，方便对变压器的控制和管理。
温控仪的注意事项在安装温控仪时，需要注意以下几点：1.温控仪应安装在变压器通风良好的地方，不应暴露在阳光下或者受到高温和湿度等影响的地方；2.温控仪应在有电工证的专业人士的指导下安装，需要注意接线正确；3.温控仪需要定期检查和维护，以确保其正常的工作状态。
在进行检查时需要断电，避免因短路或其他问题造成安全事故。
在使用干式变压器时，安装温控仪可以帮助我们更好地控制变压器的温度，确保其正常运转，同时降低了安全风险。
因此，我们应该注重温控仪的管理和保养，提高设备的使用寿命并减少故障发生的可能。
BWDK-S系列BWDK-S Series of干式变压器温度控制仪 Dry-type Transformer Temperature Controller使用说明书Operation Instructions制造单位:南京圣尚科技有限公司Manufactured by: Nanjing Shengshang Science & Technology Co., Ltd.地址:南京市工人新村71号Address: No. 71, Gongrenxincun, Nanjing邮编:210037Zip code:210037电话:025-******** 136********Tel: 025-******** 136********联系人:彭永滨Contact: Peng Yongbin警告:主体变压器做高压绝缘实验时,请断开与本温控仪间的联线,以确保温控仪安全。
Warning: When conduct the high-voltage insulation test to the main body of transformer, please disconnect it from the temperature controller so as to ensure the safety of the temperature controller.一、概述 OutlineBWDK-S系列干式变压仪温度控制仪是由微处理器构成的智能仪器,它使用三只铂电阻作传感器,测量干式变压器三相绕组的温度。
根据设定的温度值,启停风机进行温度控制。
仪器具有各种声光报警功能,是保护干式变压器的重要装置。
BWDK-S series of dry-type transformer temperature controller is an intelligent instrument equipped with a microprocessor. It uses three platinum resistances as sensors to measure the temperature of three-phase windings of the dry-type transformer, and start and stop the fan for temperature control according to preset temperature value. With various sound and light alarm functions, the instrument is an important device for protecting the dry-type transformer.仪器符合JB/T7631-2005标准。

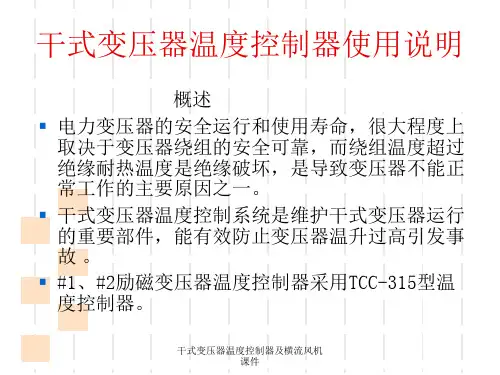

干式变压器温控器引言干式变压器温控器是一种用于控制干式变压器温度的设备。
干式变压器是一种电力变压器，其绝缘材料是干燥的，而不是使用液体绝缘剂。
干式变压器的特点是维护方便、环境适应性强以及不易发生火灾等优点。
然而，干式变压器也存在着温度过高的问题，因此需要使用温控器来监测和控制其温度。

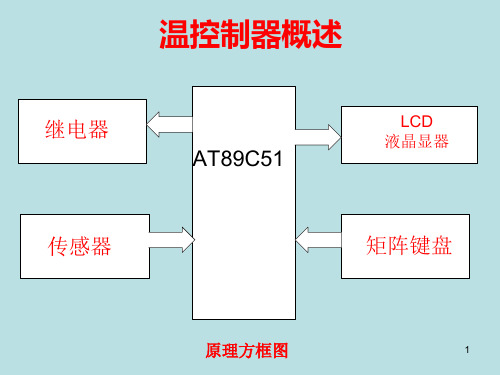

温控器原理温控器是一种基于温度传感器和控制回路的设备，用于测量和调节干式变压器的温度。
温度传感器通常使用热敏电阻、热电偶或半导体传感器。
当温度传感器感知到干式变压器的温度超过设定阈值时，温控器会通过控制回路触发相应的控制动作，例如关闭风扇或报警。
温控器的工作原理温控器的工作原理可以分为以下几个步骤：1.温度传感器测量干式变压器的温度。
2.温度传感器将测量到的温度信号转换为电信号。
3.电信号通过放大电路被放大，然后传递给比较器。
4.比较器将测量到的温度与设定阈值进行比较。
5.如果测量到的温度超过设定阈值，比较器将触发控制回路。
6.控制回路根据比较器的信号触发相应的控制动作，例如关闭风扇或报警。
7.控制动作持续到温度降低到设定阈值以下，然后温控器进入待机状态等待下一次温度超过设定阈值。
温控器的特点干式变压器温控器具有以下几个特点：1.精确度高：温控器使用先进的传感器和控制技术，能够对干式变压器的温度进行精确测量和控制。
2.可调节性强：温控器可以根据实际需求进行温度阈值的设定，以满足不同工作环境下的要求。
3.高可靠性：温控器采用优质的元器件和可靠的控制算法，具有较高的可靠性和稳定性。
4.易于安装和维护：温控器的安装和维护都比较简单，可以快速替换和修复。
5.安全性高：温控器能够及时检测和控制干式变压器的温度，避免温度过高导致火灾等安全问题的发生。
应用领域干式变压器温控器广泛应用于以下领域：1.电力系统：用于变电站、电力配电室等干式变压器的温度控制。
2.工业生产：用于工厂设备、机械设备等的温度控制。
3.石油化工：用于石油、化工等领域的干式变压器温度监测和控制。
