氨法脱硫工艺流程图氨法脱硫是一种常用的烟气脱硫工艺，适用于煤炭、燃油等含硫燃料的燃烧排放中的硫化物的去除。
下面是一个典型的氨法脱硫工艺流程图。
工艺流程图中包括以下几个步骤：1. 烟气净化塔：烟气从锅炉或其他燃烧设备中产生后，进入烟气净化塔。
此处主要是进行粉尘的去除，通过喷洒水雾或其他净化剂，将烟气中的颗粒物捕集下来。
2. 双碱喷射吸收塔：烟气从烟气净化塔底部进入到双碱喷射吸收塔。
在吸收塔内，喷射进入的溶液与烟气进行充分接触，吸收烟气中的二氧化硫。
溶液一般是由氨水和碱液混合而成，主要成分为氨和氢氧化钠。
3. 溶液处理：吸收塔中的溶液会随着烟气中的硫化物被吸收而变得含有高浓度的硫酸盐和亚硫酸盐。
这些溶液需要经过处理进行脱硫产物的分离和再生。
首先是通过过滤和沉淀等方法，将产生的固体脱硫产物分离出来。
然后，将溶液进行再生处理，通常是经过氧化和还原反应，将硫酸盐还原为硫化物，并与新鲜的溶液混合，构成新的脱硫吸收溶液。
4. 脱硫产物处理：通过上述的溶液处理过程，产生的固体脱硫产物需要进行处理。
一般来说，这些产物中含有一定量的硫酸钙和硫酸钠，可以用于制备化肥或者其他产品；同时，可以通过煅烧工艺将其转化为硫酸盐，再继续加工利用。
5. 精制液处理：脱硫产物处理后的精制液，需要进行再次处理，以达到排放标准。
该处理一般包括过滤、吸附和中和等步骤，以置除残留的硫化物、硫酸盐和废液中的酸。
6. 污水处理：氨法脱硫工艺中，产生的废液属于含有某些浓度硫酸盐的废水，需要进行处理。
废水处理工艺一般包括初沉、生化处理、沉淀等步骤，以绞尽脱硫工艺中产生的滞后固体和溶解物质。
以上即为氨法脱硫工艺流程图的主要内容。
这个流程图展示了氨法脱硫工艺的主要步骤，以及每个步骤中的关键处理过程。
通过该工艺，能够有效地去除烟气中的硫化物，达到减少燃煤燃气排放对环境的污染的目的。
针对于大中型锅炉的湿法烟气脱硫技术，是采用德国Babcock Borsig Power公司授权的石灰石--石膏湿法烟气脱硫工艺技术，完成了多项4×500MW机组烟气脱硫工程业绩。

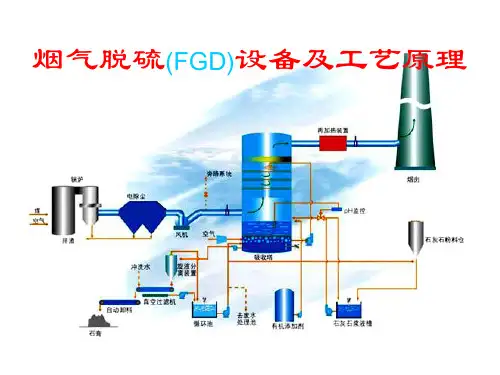

该技术具有以下特点：脱硫效率高节省吸附剂/能耗低性能可靠，使用方便生成稳定的商用石膏在整个工程期间公司提供全方位的服务包括供货，安装，工程管理，现场调试和投产服务石灰石--石膏湿法烟气脱硫工艺流程图1、吸收剂槽2、吸收带3、除雾器4、氧化鼓风机5、吸附剂仓6、新配制的洗涤悬吊槽7、石膏浆旋流器站8、真空皮带过滤器9、真空泵10、废水旋流器站11、循环水槽1、石灰石-石膏法脱硫工艺（Gypsum Recovery Process）石灰石-石膏法脱硫工艺流程图工艺特点：有机酸隔离，SO2吸收率高，在烟气流量及SO2容量变化范围大的情况下也能稳定运行；能够在低PH值（4-5）条件下吸收，在吸收塔里很易氧化，所以不要强制的氧化槽也不要强制的氧化硫酸，吸收剂利用率高；制造商业用石膏（用于石膏、木板、水泥等）2、放流法脱硫工艺（MgSO4 Purge Process）放流法脱硫工艺流程图工艺特点：SO2吸收率高；操作适应性高；吸收塔压力损失小；避免结垢系统；运转低成本；使排放的废水量达到最小。
3、半干法脱硫工艺（Semi-dry Process）半干法脱硫工艺流程图工艺特点：运转低成本；无废液产生；操作及维护简便；无须白烟气防止系统。
4、干法脱硫工艺（Dry Process）5、芒硝法脱硫工艺（Na2SO4 Recovery System）干法脱硫工艺流程图工艺特点：运转低成本；无废液产生；操作及维护简便；无须白烟气防止系统。
芒硝法脱硫工艺流程图工艺特点：SO2吸收率高；制成高纯度芒硝；结晶器采用了MVR系统，所以能量消耗低；结晶器避免结垢故障。
6、亚硫酸钠法脱硫工艺（Na2SO3 Recovery System）亚硫酸钠法脱硫工艺流程图工艺特点：SO2吸收率高；运转低成本；操作适应性高；吸收塔压力损失小；通过增加结晶系统可得到Na2SO4结晶。
题目：20t/h（蒸发量）燃煤锅炉烟气的除尘脱硫工艺设计班级：学号：姓名：指导老师：目录前言 (4)1设计任务书1.1课程设计题目1.2 设计原始材料 (6)2. 设计方案的选择确定 (7)2.1 除尘系统的论证选择 (7)2.1.1.2 旋风除尘器的结构设计及选用| (8)2.1.1 预除尘设备的论证选择 (8)2.1.1.1 旋风除尘器的工作原理、应用及特点 (8)2.1.1.2 旋风除尘器的结构设计及选用 (8)2.1.1.3 旋风除尘器分割粒径、分级效率和总效率的计算 (10)2.1.2 二级除尘设备的论证选择 (10)2.1.2.1二级除尘设备的工作原理、应用及特点 (15)2.1.2.2 二级除尘的结构设计 (17)2.1.3 除尘系统效果分析 (17)2.2 锅炉烟气脱硫工艺的论证选择 (17)2.3 风机和泵的选用及节能设备 (24)2.4 投资估算和经济分析 (24)2.5 设计结果综合评价 (25)3 附图1 旋风除尘器结构图附图2 烟气净化系统图我国大气治理概况我国大气污染严重，污染废气排放总量处于较高水平。
为控制和整治大气污染，“九五”以来，我国在污染排放控制技术等方面开展了大量研究开发工作，取得了许多新的成果，大气污染的防治也取得重要进展。
在“八五”、“九五”期间，国家辟出专款开展全球气候变化预测、影响和对策研究，在温室气体排放和温室效应机理、海洋对全球气候变化的影响、气候变化对社会经济与自然资源的影响等方面取得很大进展。
近年来，我国环境监测能力有了很大提高，初步形成了具有中国特色的环境监测技术和管理体系，环境监测工作的进展明显。
我国国民经济的高速发展推动了我国环保科技研究领域不断拓展，我国早期的环境科学偏重单纯研究污染引起的环境问题，现在扩展到全面研究生态系统、自然资源保护和全球性环境问题；特别是污染防治，由工业“三废”治理技术，扩展到综合防治技术，由点源的治理技术，扩展到区域性综合防治技术，并研究开发了无废少废的清洁生产工艺、废物资源化技术等。

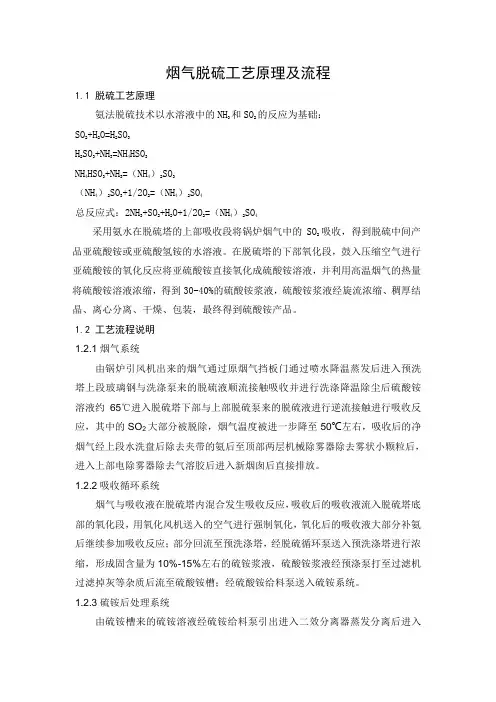

烟气脱硫工艺原理及流程1.1 脱硫工艺原理氨法脱硫技术以水溶液中的NH3和SO2的反应为基础：SO2+H2O=H2SO3H 2SO3+NH3=NH4HSO3NH4HSO3+NH3=（NH4）2SO3（NH4）2SO3+1/2O2=（NH4）2SO4总反应式：2NH3+SO2+H2O+1/2O2=（NH4）2SO4采用氨水在脱硫塔的上部吸收段将锅炉烟气中的SO2吸收，得到脱硫中间产品亚硫酸铵或亚硫酸氢铵的水溶液。
在脱硫塔的下部氧化段，鼓入压缩空气进行亚硫酸铵的氧化反应将亚硫酸铵直接氧化成硫酸铵溶液，并利用高温烟气的热量将硫酸铵溶液浓缩，得到30-40%的硫酸铵浆液，硫酸铵浆液经旋流浓缩、稠厚结晶、离心分离、干燥、包装，最终得到硫酸铵产品。
1.2 工艺流程说明1.2.1烟气系统由锅炉引风机出来的烟气通过原烟气挡板门通过喷水降温蒸发后进入预洗塔上段玻璃钢与洗涤泵来的脱硫液顺流接触吸收并进行洗涤降温除尘后硫酸铵溶液约65℃进入脱硫塔下部与上部脱硫泵来的脱硫液进行逆流接触进行吸收反应，其中的SO2大部分被脱除，烟气温度被进一步降至50℃左右，吸收后的净烟气经上段水洗盘后除去夹带的氨后至顶部两层机械除雾器除去雾状小颗粒后，进入上部电除雾器除去气溶胶后进入新烟囱后直接排放。
1.2.2吸收循环系统烟气与吸收液在脱硫塔内混合发生吸收反应，吸收后的吸收液流入脱硫塔底部的氧化段，用氧化风机送入的空气进行强制氧化，氧化后的吸收液大部分补氨后继续参加吸收反应；部分回流至预洗涤塔，经脱硫循环泵送入预洗涤塔进行浓缩，形成固含量为10%-15%左右的硫铵浆液，硫酸铵浆液经预涤泵打至过滤机过滤掉灰等杂质后流至硫酸铵槽；经硫酸铵给料泵送入硫铵系统。
1.2.3硫铵后处理系统由硫铵槽来的硫铵溶液经硫铵给料泵引出进入二效分离器蒸发分离后进入二效轴流泵抽出分别至二效加热器加热后回至二效分离器进行循环，另一路至一效分离器后一效轴流泵抽出至一效加热器加热后回至一效分离器进行循环，一效分离器蒸发浓缩后进入结晶取出槽，由结晶取出槽流入结晶槽，降温养晶后由旋流器给料泵打入旋流分离器粗细分离后含固量率为50%左右流入离心机进行固液分离含水量小于5%，分离母液回硫酸铵槽，硫铵晶体由输送机输送至硫化床干燥机（M306）进行干燥，干燥后含水率小于1%后进入包装机进行包装（50kg/袋），成品由汽车或船外运。
大气污染控制课程设计（论文）题目：燃煤电厂锅炉烟气脱硫装置设计（石灰石-石膏法）学生姓名：李剑霞专业：环境工程班级： 13级1班学号： 2013507211成绩：2017年 1 月本课程设计的任务是1000M的超超临界机组锅炉烟气的脱硫装置的设计，所用的方法是比较成熟的湿式石灰石-石膏法，主要的设计内容包括根据锅炉的生产能力、媒质、燃煤量等数据计算烟气量和SO2的浓度，对锅炉烟气工艺流程、设备选择进行计算选择，以期达到理想的处理效果。
关键词：烟气脱硫工艺、石灰石-石膏法、烟气量、脱硫设备引言 (1)1 设计任务书 (2)1.1设计题目 (2)1.2设计的目的与要求 (2)1.3设计依据标准 (2)1.4设计条件 (2)1.4.1 1000 M超超临界机组 (2)1.4.2烟气性质 (3)1.4.3吸收剂 (3)1.4.4气象条件 (3)1.5设计内容 (3)1.6设计应完成的工作 (3)2石灰石-石膏法烟气脱硫概述 (4)2.1反应原理 (5)2.1.1吸收原理 (5)2.1.2 化学过程 (5)2.3烟气脱硫系统构成： (9)3 燃烧产生的烟气量及SO2浓度计算 (9)3.1燃煤锅炉空气量与烟气量计算 (9)3.2烟气中SO2浓度： (10)4脱硫设备结构设计计算 (10)4.1脱硫效率计算 (10)4.2脱硫塔的设计 (11)4.2.1喷淋系统设计 (11)4.2.2除雾器设计 (12)4.2.3浆液循环池设计 (14)4.2.4烟气进、出口设计 (15)4.2.5再循环系统设计 (15)4.2.6氧化风机的选型 (16)4.2.7搅拌器选型 (16)4.2.8烟气换热器的选型 (17)4.2.9石灰石浆液制备系统 (17)4.3烟囱设计计算 (17)4.3.1烟囱高度设计 (17)4.3.2烟囱的直径计算 (19)4.3.3烟囱阻力损失计算 (19)4.4管道系统设计计算 (20)4.4.1管道直径计算 (20)4.4.2系统阻力计算 (21)4.5风机的选择 (21)4.5.1风量计算 (21)4.5.2风压计算 (22)4.6总平面布置 (22)4.6.1基本要求 (22)4.6.2平面布置 (22)4.6.3断面布置 (23)小结： (24)参考文献 (25)引言我国硫资源紧缺，60％需要进口，对外依存度高。
