四种常用烟气脱硫工艺流程图

一、石灰石/石灰-石膏法脱硫工艺一）、工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。

二）、反应过程1、吸收SO2+ H2O—>H2SO3SO3+ H2O—>H2SO42、中和CaCO3+ H2SO3—>CaSO3+CO2+ H2OCaCO3+ H2SO4—>CaSO4+CO2+ H2OCaCO3+2HCl—>CaCl2+CO2+ H2OCaCO3+2HF—>CaF2+CO2+ H2O3、氧化2CaSO3+O2—>2 CaSO44、结晶CaSO4+ 2H2O—>CaSO4·2H2O三）、系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四）、工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。

吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。

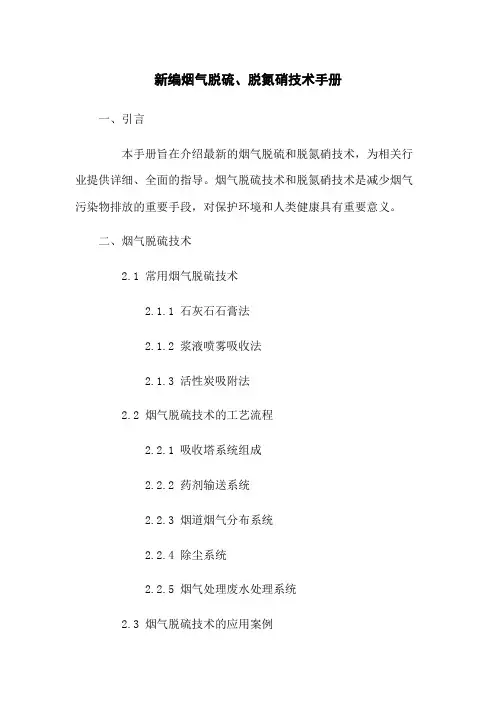

新编烟气脱硫、脱氮硝技术手册一、引言本手册旨在介绍最新的烟气脱硫和脱氮硝技术，为相关行业提供详细、全面的指导。

烟气脱硫技术和脱氮硝技术是减少烟气污染物排放的重要手段，对保护环境和人类健康具有重要意义。

二、烟气脱硫技术2.1 常用烟气脱硫技术2.1.1 石灰石石膏法2.1.2 浆液喷雾吸收法2.1.3 活性炭吸附法2.2 烟气脱硫技术的工艺流程2.2.1 吸收塔系统组成2.2.2 药剂输送系统2.2.3 烟道烟气分布系统2.2.4 除尘系统2.2.5 烟气处理废水处理系统2.3 烟气脱硫技术的应用案例2.3.1 电厂烟气脱硫工程 2.3.2 石化厂烟气脱硫工程2.3.3 钢铁厂烟气脱硫工程三、脱氮硝技术3.1 常用脱氮硝技术3.1.1 选择性催化还原法 3.1.2 氨水法3.1.3 二氧化硫法3.2 脱氮硝技术的工艺流程3.2.1 反应器系统3.2.2 催化剂系统3.2.3 氨水喷雾系统3.3 脱氮硝技术的应用案例3.3.1 化工厂脱氮硝工程 3.3.2 煤电厂脱氮硝工程 3.3.3 钢铁厂脱氮硝工程附件：1、石灰石石膏法工艺流程图2、选择性催化还原法反应器示意图3、脱硫脱氮工程设计报告范本法律名词及注释：1、大气污染防治法：指中华人民共和国于2000年9月1日发布的法律，用于保护大气环境、减少大气污染物排放。

2、环保部门：指负责环境保护和监管的部门，主要工作包括审批、监测和执法等。

【附件】1、石灰石石膏法工艺流程图（图略）2、选择性催化还原法反应器示意图（图略）3、脱硫脱氮工程设计报告范本（文档略）【法律名词及注释】1、大气污染防治法：是中华人民共和国国家级法律，于2000年9月1日颁布，主要用于保护大气环境，减少大气污染物排放。

2、环保部门：是负责环境保护和监管的部门，主要职责包括环境保护政策的制定和推行，环境监测和执法等。

氨法脱硫工艺流程图氨法脱硫是一种常用的烟气脱硫工艺，适用于煤炭、燃油等含硫燃料的燃烧排放中的硫化物的去除。

下面是一个典型的氨法脱硫工艺流程图。

工艺流程图中包括以下几个步骤：1. 烟气净化塔：烟气从锅炉或其他燃烧设备中产生后，进入烟气净化塔。

此处主要是进行粉尘的去除，通过喷洒水雾或其他净化剂，将烟气中的颗粒物捕集下来。

2. 双碱喷射吸收塔：烟气从烟气净化塔底部进入到双碱喷射吸收塔。

在吸收塔内，喷射进入的溶液与烟气进行充分接触，吸收烟气中的二氧化硫。

溶液一般是由氨水和碱液混合而成，主要成分为氨和氢氧化钠。

3. 溶液处理：吸收塔中的溶液会随着烟气中的硫化物被吸收而变得含有高浓度的硫酸盐和亚硫酸盐。

这些溶液需要经过处理进行脱硫产物的分离和再生。

首先是通过过滤和沉淀等方法，将产生的固体脱硫产物分离出来。

然后，将溶液进行再生处理，通常是经过氧化和还原反应，将硫酸盐还原为硫化物，并与新鲜的溶液混合，构成新的脱硫吸收溶液。

4. 脱硫产物处理：通过上述的溶液处理过程，产生的固体脱硫产物需要进行处理。

一般来说，这些产物中含有一定量的硫酸钙和硫酸钠，可以用于制备化肥或者其他产品；同时，可以通过煅烧工艺将其转化为硫酸盐，再继续加工利用。

5. 精制液处理：脱硫产物处理后的精制液，需要进行再次处理，以达到排放标准。

该处理一般包括过滤、吸附和中和等步骤，以置除残留的硫化物、硫酸盐和废液中的酸。

6. 污水处理：氨法脱硫工艺中，产生的废液属于含有某些浓度硫酸盐的废水，需要进行处理。

废水处理工艺一般包括初沉、生化处理、沉淀等步骤，以绞尽脱硫工艺中产生的滞后固体和溶解物质。

以上即为氨法脱硫工艺流程图的主要内容。

这个流程图展示了氨法脱硫工艺的主要步骤，以及每个步骤中的关键处理过程。

通过该工艺，能够有效地去除烟气中的硫化物，达到减少燃煤燃气排放对环境的污染的目的。

一、石灰石/石灰-石膏法脱硫工艺一）、工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。

二）、反应过程1、吸收SO2+ H2O—>H2SO3SO3+ H2O—>H2SO42、中和CaCO3+ H2SO3—>CaSO3+CO2+ H2OCaCO3+ H2SO4—>CaSO4+CO2+ H2OCaCO3+2HCl—>CaCl2+CO2+ H2OCaCO3+2HF—>CaF2+CO2+ H2O3、氧化2CaSO3+O2—>2 CaSO44、结晶CaSO4+ 2H2O—>CaSO4·2H2O三）、系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

四）、工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3。

吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

同时，由吸收剂制备系统向吸收氧化系统供给新鲜的石灰石浆液，用于补充被消耗掉的石灰石，使吸收浆液保持一定的pH值。

四种脱硫方法工艺简介石灰石/石灰-石膏法是一种常见的烟气脱硫工艺。

该工艺采用石灰石或石灰作为脱硫吸收剂，通过化学反应将烟气中的二氧化硫脱除，最终产生石膏。

具体工作原理是将石灰石或石灰粉破碎磨细成粉状，与水混合搅拌成吸收浆液。

在吸收塔内，吸收浆液与烟气接触混合，进行化学反应，最终产生石膏。

整个工艺过程包括吸收、中和、氧化和结晶四个步骤。

在吸收过程中，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应，产生亚硫酸钙。

在中和过程中，亚硫酸钙与碳酸钙反应，产生硫酸钙和二氧化碳。

在氧化过程中，亚硫酸钙被鼓入的空气氧化成石膏晶体。

最后，在结晶过程中，产生的石膏经过脱水形成固体副产品。

该工艺的系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统和电气控制系统等几部分组成。

整个工艺流程包括锅炉/窑炉、除尘器、引风机、吸收塔和烟囱等。

该工艺的脱硫效率高，可保证95%以上。

同时，该工艺应用最为广泛，技术成熟，运行可靠性好。

脱硫系统由烟气系统、吸收塔系统、氢氧化镁浆液制备系统、浓缩塔系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）和电气控制系统组成。

工艺流程为锅炉/窑炉—>除尘器—>引风机—>浓缩塔—>吸收塔—>烟囱。

烟气经过除尘器后，通过引风机进入浓缩塔和吸收塔。

吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体。

经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装有3-4台浆液循环泵，每台循环泵对应一层雾化喷淋层。

吸收区上部装有二级除雾器，除雾器出口烟气中的游离水份不超过75mg/Nm3.吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸镁被鼓入的空气氧化成硫酸镁晶体。

同时，由吸收剂制备系统向吸收氧化系统供给新鲜的氢氧化镁浆液，用于补充被消耗掉的氢氧化镁，使吸收浆液保持一定的pH值。

反应生成物浆液达到一定密度时先排至吸收塔前的浓缩塔，经浓缩后进入脱硫副产品系统，经过脱水形成硫酸镁晶体。

常见的十七种脱硫工艺原理及工艺图石灰石/石灰-石膏法烟气脱硫01工作原理石灰石/石灰-石膏法烟气脱硫采用石灰石或石灰作为脱硫吸收剂，石灰石经破碎磨细成粉状与水混合搅拌成吸收浆液，当采用石灰为吸收剂时，石灰粉经消化处理后加水制成吸收剂浆液。

在吸收塔内，吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应从而被脱除，最终反应产物为石膏。

02反应过程（1）吸收SO2 + H2O—> H2SO3SO3 + H2O—> H2SO4（2）中和CaCO3 + H2SO3 —> CaSO3+CO2 + H2OCaCO3 + H2SO4 —> CaSO4+CO2 + H2OCaCO3 +2HCl—> CaCl2+CO2 + H2OCaCO3 +2HF —>CaF2+CO2 + H2O（3）氧化2CaSO3+O2—>2CaSO4（4）结晶CaSO4+ 2H2O —>CaSO4 ·2H2O03系统组成脱硫系统主要由烟气系统、吸收氧化系统、石灰石/石灰浆液制备系统、副产品处理系统、废水处理系统、公用系统（工艺水、压缩空气、事故浆液罐系统等）、电气控制系统等几部分组成。

04工艺流程锅炉/窑炉—>除尘器—>引风机—>吸收塔—>烟囱来自于锅炉或窑炉的烟气经过除尘后在引风机作用下进入吸收塔，吸收塔为逆流喷淋空塔结构，集吸收、氧化功能于一体，上部为吸收区，下部为氧化区，经过除尘后的烟气与吸收塔内的循环浆液逆向接触。

系统一般装3-5台浆液循环泵，每台循环泵对应一层雾化喷淋层。

当只有一台机组运行时或负荷较小时，可以停运1-2层喷淋层，此时系统仍保持较高的液气比，从而可达到所需的脱硫效果。

吸收区上部装二级除雾器，除雾器出口烟气中的游离水份不超过75mg/N m3。

吸收SO2后的浆液进入循环氧化区，在循环氧化区中，亚硫酸钙被鼓入的空气氧化成石膏晶体。
