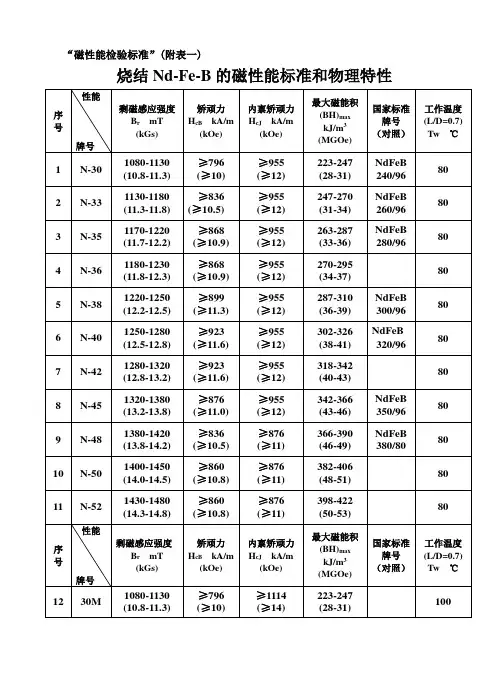

烧结钕铁硼永磁材料室温(20℃～25℃)下的磁性能表

烧结钕铁硼磁体可使用的最高温度是多少?磁铁最高使用温度取决于磁体本身的磁性能和工作点的选取。

磁体所处工作点可用磁体的导磁系数来表示。

对同一磁体而言，磁路的导磁系数愈高（即磁路愈闭合），磁铁的最高使用温度就愈高，磁铁的性能就愈稳定。

所以磁铁的最高使用温度并不是一个确定的值，而是随着磁路的闭合程度而变化。

烧结钕铁硼在给定工作点的前提下，各牌号的最高使用温度如下:如果实际工作温度接近于最高使用温度，而磁体出现了较大幅度的退磁，此时要么必须改进磁路，以提高磁路的磁导系数；要么必须选择更高牌号的性能档次，从而保证磁体的正常工作。

一、钕铁硼磁铁有哪些应用？钕铁硼永磁体以其优异的性能、丰富的原料、合理的价格正得以迅猛的发展和广泛的应用。

其主要应用在微特电机、永磁仪表、电子工业、汽车工业、石油化工、核磁共振装置、传感器，音响器材、磁悬浮系统、磁性传动机构和磁疗设备等方面。

二、钕铁硼由那些材料组成？钕铁硼永磁铁的主要原材料有稀土金属钕(Nd)32%、金属元素铁(Fe)64%和非金属元素硼(B)1%(少量添加镝(Dy)、铽(Tb)、钴(Co)、铌(Nb)、镓(Ga)、铝(Al)、铜(Cu)等元素)。

钕铁硼三元系永磁材料是以Nd2Fe14B化合物作为基体的，其成分应与化合物Nd2Fe14B分子式相近。

但完全按Nd2Fe14B成分配比时,磁体的磁性能很低，甚至无磁。

只是实际的磁体当中钕和硼的含量比Nd2Fe14B化合物的钕和硼含量多时才能获得较好的永磁性能。

三、钕铁硼的磁性能可以持续多久？钕铁硼磁铁拥有相当高的矫顽力，自然环境和一般磁场条件下不会出现退磁和磁性变化。

假设环境适当，即使经过长时间的使用，磁体的磁性能损失也不会很大。

所以在实际应用中，我们往往忽略时间因素对磁性能的影响。

四关于取向方向取向方向：各向异性的磁体能获得最佳磁性能的方向称为磁体的取向方向。

磁铁分为：1、各向同性磁体：任何方向磁性能都相同的磁体2、各向异性磁体：不同方向上磁性能会有不同；且存在一个方向即取向方向，在该方向取向时所得磁性能最高的磁体。

烧结钕铁硼主要性能参数1. 磁能产品（BH）max：磁能产品是衡量永磁材料磁性能的指标之一，代表了单位体积内储存的能量，也是磁体吸收和输出磁场能力的重要参数。

烧结钕铁硼具有较高的磁能产品，一般在15-35 MGOe之间。

2.矫顽力（Hc）：矫顽力是永磁材料抵抗磁化反转的能力，同时也是永磁材料的磁性能参数之一、烧结钕铁硼的矫顽力较高，通常在1000-3000Oe之间，甚至高达4000Oe以上。

3.重量比（3-5倍）：相比于其他永磁材料，烧结钕铁硼具有较高的重量比，也就是单位体积内的磁性能较高。

4.热稳定性：烧结钕铁硼具有优良的耐高温性能，其工作温度可达到250-350℃，甚至更高。

这使得烧结钕铁硼在一些高温环境下的应用成为可能。

5.抗腐蚀性：烧结钕铁硼具有较好的抗腐蚀性能，能够在一些恶劣的环境中长期保持稳定的磁性能和物理化学性能。

6.高磁化度：烧结钕铁硼具有较高的磁化度，即使在较低的磁场下，仍然能够保持强磁性能。

7.低温系数：烧结钕铁硼具有较低的温度系数，即在温度变化时，其磁性能的变化很小。

这使得烧结钕铁硼在一些特殊的低温环境中仍可以保持良好的性能。

8.高矫顽力温度系数：烧结钕铁硼具有较高的矫顽力温度系数，即在温度升高时，其矫顽力的降低程度较小。

这使得烧结钕铁硼在高温环境下具有较好的抗磁场衰减能力。

总结而言，烧结钕铁硼是一种具有优良磁性能和高温稳定性的稀土永磁材料。

其磁能产品高，矫顽力较大，重量比较高，具有较好的抗腐蚀性能和磁化度。

此外，烧结钕铁硼还具有较低的温度系数和较高的矫顽力温度系数，使其在不同温度和环境下都能够稳定工作。

因此，烧结钕铁硼广泛应用于电子、机械、航空航天等领域中的磁性设备和磁性传感器等产品中。

企业标准本标准等效于：GB/T 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 3217 永磁（硬磁）材料磁性试验方法GB/T 9637 磁学基本术语和定义GB/T 13560 烧结钕铁硼磁体XB/T 903 烧结钕铁硼磁体表面镀覆层烧结钕铁硼磁体2009-2-10 发布2009-3-1实施目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 定义和术语 (1)4材料分类与牌号 (1)5技术要求 (1)6 试验方法 (1)7 检验规则 (2)8．标志、包装、运输 (2)前言本标准起草单位：本标准主要起草人：烧结钕铁硼磁体1．范围本标准规定了烧结钕铁硼磁体的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于粉末冶金工艺生产的烧结钕铁硼磁体。

2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 3217 永磁（硬磁）材料磁性试验方法GB/T 9637 磁学基本术语和定义GB/T 13560 烧结钕铁硼磁体XB/T 903 烧结钕铁硼磁体表面镀覆层3．术语与定义本标准采用下列定义：3.1 主要磁性能：包括永磁材料的剩磁（Br）、磁极化强度矫顽力（内禀矫顽力）（HcJ）、磁感应强度矫顽力（矫顽力）（HcB）、最大磁能积（（BH）max）3.2 辅助磁性能：包括永磁材料的相对回复磁导率（μrec）、剩磁温度系数（α(Br)），磁极化强度矫顽力温度系数（β（HcJ））。

4．材料分类与牌号4.1 材料分类：烧结钕铁硼磁体按磁极化强度矫顽力大小分为低矫顽力N、中等矫顽力M、高矫顽力H、特高矫顽力SH、超高矫顽力UH、极高矫顽力EH、甚高矫顽力TH七大类产品。

钕铁硼标准本标准是以GB／T 1．3 一1997《标准化工作导则第l 单元：标准的起草与表述规则第3 部分：产品标准编写规定》为原则，对GB／T 13560 一1992《烧结钕铁硼永磁材料》的修订。

在修订本标准时，依据国内生产厂家的产品情况及用户对产品的要求，参考了IEC404-8-1(1986)及其补充2(1992)《磁性材料第8部分：特殊材料规范第一节硬磁材料标准规范》和国内外有关企业标准。

对原标准的技术内容进行了必要的补充和修改。

本标准参考了IEC 标准的永磁材料分类，钕铁硼合金的小类分类代号为R7。

本标准与GB／T 13560 一1992 的主要技术差异如下：1．在“引用标准”项中增加了标准GB／T 8170-1987《数值修约规则》、GB／T 9637-1988《磁学基本术语和定义》和GB／T 17803一1999《稀土产品牌号表示方法》。

2.对原标准中“术语、符号、单位”修改为“术语与定义”。

由于引用GB／T 9637—1988《磁学基本术语和定义》，取消了原来的磁学术语定义。

采用了IEC 404-8-l(1986)对永磁材料的磁性能划分为主要磁性能和辅助磁性能的方法，并对这两个术语分别进行了定义。

3．修改并增加了材料的牌号。

4．对附录A 的机械物理性能范围值修订为典型值。

5．新增加了附录C“钕铁硼永磁材料的主要成分、制造工艺及应用”内容。

本标准自实施之日起代替GB／T 13560一1992。

本标准的附录A、附录B、附录C 均为提示的附录。

本标准由国家发展计划委员会稀土办公室提出。

本标准由全国稀土标准化技术委员会归口。

本标准由包头稀土研究院负责起草。

本标准主要起草人：刘国征、马婕、王标、李泽军。

1 范围本标准规定了烧结钕铁硼永磁材料的主要磁性能、试验方法、检验规则和标志、包装、运输、贮存。

本标准同时给出了主要机械性能和辅助磁性能等其他物理性能的典型值。

本标准适用于粉末冶金工艺生产的烧结钕铁硼永磁材料。

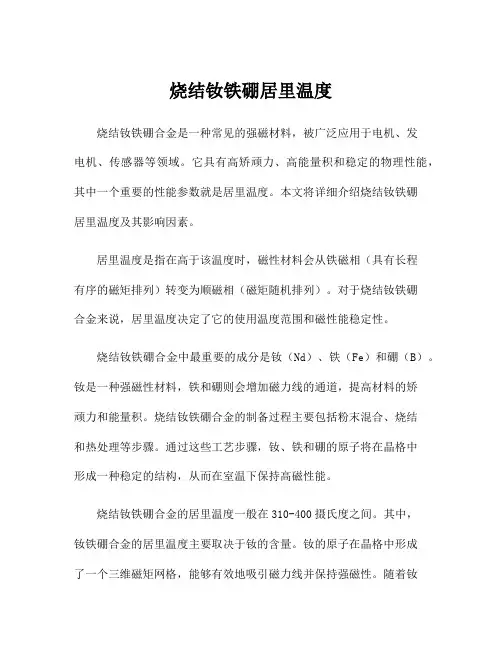

烧结钕铁硼居里温度烧结钕铁硼合金是一种常见的强磁材料，被广泛应用于电机、发电机、传感器等领域。

它具有高矫顽力、高能量积和稳定的物理性能，其中一个重要的性能参数就是居里温度。

本文将详细介绍烧结钕铁硼居里温度及其影响因素。

居里温度是指在高于该温度时，磁性材料会从铁磁相（具有长程有序的磁矩排列）转变为顺磁相（磁矩随机排列）。

对于烧结钕铁硼合金来说，居里温度决定了它的使用温度范围和磁性能稳定性。

烧结钕铁硼合金中最重要的成分是钕（Nd）、铁（Fe）和硼（B）。

钕是一种强磁性材料，铁和硼则会增加磁力线的通道，提高材料的矫顽力和能量积。

烧结钕铁硼合金的制备过程主要包括粉末混合、烧结和热处理等步骤。

通过这些工艺步骤，钕、铁和硼的原子将在晶格中形成一种稳定的结构，从而在室温下保持高磁性能。

烧结钕铁硼合金的居里温度一般在310-400摄氏度之间。

其中，钕铁硼合金的居里温度主要取决于钕的含量。

钕的原子在晶格中形成了一个三维磁矩网格，能够有效地吸引磁力线并保持强磁性。

随着钕含量的增加，合金的居里温度也会相应提高。

当钕含量低于一定范围时，合金将失去铁磁相，从而导致磁性能的下降。

除了钕的含量，合金的晶体结构和微观结构也会影响居里温度。

烧结钕铁硼合金一般具有四相结构：Nd2Fe14B、α-Fe、α-Nd和ε-Nd. Nd2Fe14B相是合金中最重要的相，也是实现高磁性能的关键。

当温度升高时，合金中的这些相具有不同的热胀系数，导致热应力的产生。

热应力会破坏合金中的磁矩排列，使居里温度降低。

合金的微观结构也会影响居里温度。

对于烧结钕铁硼合金来说，晶粒尺寸和晶界结构都对居里温度有影响。

通常情况下，晶粒尺寸越小，晶界结构越清晰，居里温度越高。

这是因为小晶粒和清晰的晶界能够减少晶格缺陷和晶界缺陷对磁性能的影响，提高居里温度。

总之，烧结钕铁硼合金的居里温度是一个重要的性能参数，决定了材料的使用温度范围和磁性能稳定性。

居里温度的大小主要取决于钕的含量、合金的晶体结构和微观结构。

Q/DDX 安徽大地熊新材料股份有限公司企业标准Q/DDX001-2009代替Q/AHXF001-2005烧结钕铁硼磁体2009-2-10 发布2009-3-1实施安徽大地熊新材料股份有限公司发布Q/AHDDX001-2009 目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 定义和术语 (1)4材料分类与牌号 (1)5技术要求 (1)6 试验方法 (1)7 检验规则 (2)8．标志、包装、运输 (2)前言本标准起草单位：安徽大地熊新材料股份有限公司本标准主要起草人：陈新、周志国、吴真元烧结钕铁硼磁体1．范围本标准规定了烧结钕铁硼磁体的分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。

本标准适用于粉末冶金工艺生产的烧结钕铁硼磁体。

2．规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 3217 永磁（硬磁）材料磁性试验方法GB/T 9637 磁学基本术语和定义GB/T 13560 烧结钕铁硼磁体XB/T 903 烧结钕铁硼磁体表面镀覆层3．术语与定义本标准采用下列定义：3.1 主要磁性能：包括永磁材料的剩磁（Br）、磁极化强度矫顽力（内禀矫顽力）（HcJ）、磁感应强度矫顽力（矫顽力）（HcB）、最大磁能积（（BH）max）3.2 辅助磁性能：包括永磁材料的相对回复磁导率（μrec）、剩磁温度系数（α(Br)），磁极化强度矫顽力温度系数（β（HcJ））。

4．材料分类与牌号4.1 材料分类：烧结钕铁硼磁体按磁极化强度矫顽力大小分为低矫顽力N、中等矫顽力M、高矫顽力H、特高矫顽力SH、超高矫顽力UH、极高矫顽力EH、甚高矫顽力TH七大类产品。

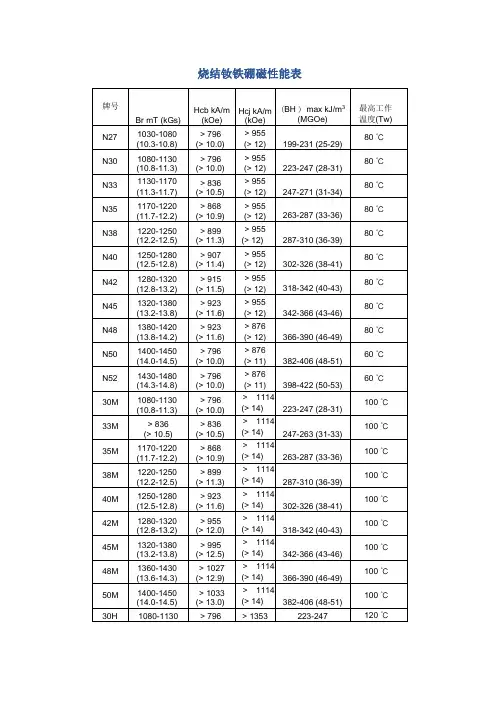

烧结钕铁硼烧结钕铁硼性能参数：牌号Br mT (kGs) Hcb kA/m (kOe) Hcj kA/m (kOe)(BH)max kJ/m3(MGOe)最高工作温度(Tw)N27 1030-1080(10.3-10.8) ≥ 796( ≥ 10.0) ≥ 955( ≥ 12) 199-231(25-29) 80 ℃N30 1080-1130(10.8-11.3) ≥ 796( ≥ 10.0) ≥ 955( ≥ 12) 223-247(28-31) 80 ℃N33 1130-1170(11.3-11.7) ≥ 836 ( ≥ 10.5) ≥ 955( ≥ 12) 247-271(31-34) 80 ℃N35 1170-1220(11.7-12.2) ≥ 868( ≥ 10.9) ≥ 955( ≥ 12) 263-287(33-36) 80 ℃N38 1220-1250(12.2-12.5) ≥ 899( ≥ 11.3) ≥ 955( ≥ 12) 287-310(36-39) 80 ℃N40 1250-1280(12.5-12.8) ≥ 907( ≥ 11.4) ≥ 955 ( ≥ 12) 302-326(38-41) 80 ℃N42 1280-1320(12.8-13.2) ≥ 915( ≥ 11.5) ≥ 955( ≥ 12) 318-342(40-43) 80 ℃N45 1320-1380(13.2-13.8) ≥ 923( ≥ 11.6) ≥ 955 ( ≥ 12) 342-366(43-46) 80 ℃N48 1380-1420(13.8-14.2) ≥ 923( ≥ 11.6) ≥ 876( ≥ 12) 366-390(46-49) 80 ℃N50 1400-1450(14.0-14.5) ≥ 796( ≥ 10.0) ≥ 876( ≥ 11) 382-406(48-51) 60 ℃N52 1430-1480(14.3-14.8) ≥ 796( ≥ 10.0) ≥ 876( ≥ 11) 398-422(50-53) 60 ℃30M 1080-1130(10.8-11.3) ≥ 796( ≥ 10.0) ≥ 1114 ( ≥ 14) 223-247(28-31) 100 ℃33M 1130-1170(11.3-11.7) ≥ 836( ≥ 10.5) ≥ 1114( ≥ 14) 247-263(31-33) 100 ℃35M 1170-1220(11.7-12.2) ≥ 868( ≥ 10.9) ≥ 1114( ≥ 14) 263-287(33-36) 100 ℃38M 1220-1250(12.2-12.5) ≥ 899( ≥ 11.3) ≥ 1114( ≥ 14) 287-310(36-39) 100 ℃40M 1250-1280(12.5-12.8) ≥ 923( ≥ 11.6) ≥ 1114( ≥ 14) 302-326(38-41) 100 ℃42M 1280-1320(12.8-13.2) ≥ 955( ≥ 12.0) ≥ 1114( ≥ 14) 318-342(40-43) 100 ℃45M 1320-1380(13.2-13.8) ≥ 995( ≥ 12.5) ≥ 1114 ( ≥ 14) 342-366 (43-46) 100 ℃48M 1360-1430(13.6-14.3) ≥ 1027( ≥ 12.9) ≥ 1114( ≥ 14) 366-390(46-49) 100 ℃50M 1400-1450(14.0-14.5) ≥ 1033 ( ≥ 13.0) ≥ 1114( ≥ 14) 382-406(48-51) 100 ℃30H 1080-1130(10.8-11.3) ≥ 796 ( ≥ 10.0) ≥ 1353(≥ 17) 223-247(28-31) 120 ℃33H 1130-1170(11.3-11.7) ≥ 836 ( ≥ 10.5) ≥ 1353( ≥ 17) 247-271(31-34) 120 ℃35H 1170-1220(11.7-12.2) ≥ 868 ( ≥ 10.9) ≥ 1353( ≥ 17) 263-287(33-36) 120 ℃38H 1220-1250(12.2-12.5) ≥ 899 ( ≥ 11.3) ≥ 1353 ( ≥ 17)287-310(36-39) 120 ℃40H 1250-1280(12.5-12.8) ≥ 923( ≥ 11.6) ≥ 1353( ≥ 17) 302-326(38-41) 120 ℃42H 1280-1320(12.8-13.2) ≥ 955 ( ≥ 12.0) ≥ 1353( ≥ 17) 318-342(40-43) 120 ℃45H 1300-1360(13-13.6) ≥ 963( ≥ 12.1) ≥ 1353 ( ≥ 17) 326-358(43-46) 120 ℃48H 1370-1430(13.7-14.3) ≥ 995( ≥ 12.5) ≥ 1353( ≥ 17) 366-390(46-49) 120 ℃30SH 1080-1130(10.8-11.3) ≥ 804( ≥ 10.1) ≥ 1592( ≥ 20) 223-247(28-31) 150 ℃性能曲线粘结钕铁硼磁体粘结钕铁硼磁体是由快淬NdFeB磁粉和粘结剂混合通过“压制成型”或“注射成型”制成的磁体。

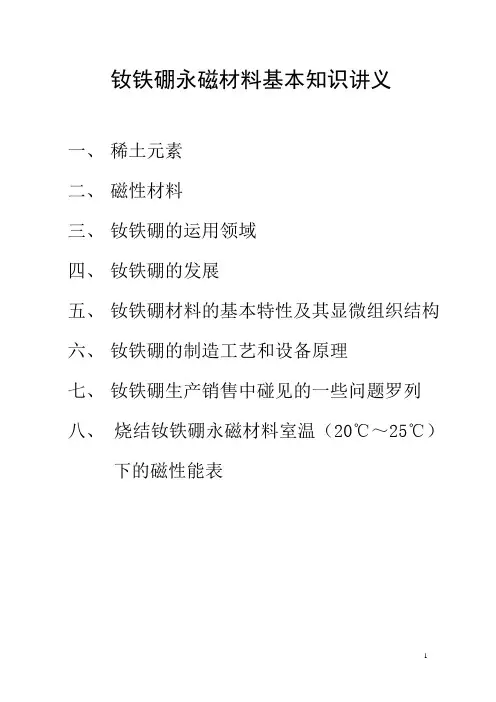

钕铁硼永磁材料基本知识讲义一、稀土元素二、磁性材料三、钕铁硼的运用领域四、钕铁硼的发展五、钕铁硼材料的基本特性及其显微组织结构六、钕铁硼的制造工艺和设备原理七、钕铁硼生产销售中碰见的一些问题罗列八、烧结钕铁硼永磁材料室温（20℃～25℃）下的磁性能表一、稀土元素1、稀土元素有17种，分别表示如下：钪（Sc）钇（Y）镧（Ca）铈（Ce）镨（Pr）钕（Nd）钷（Pm）钐（Sm）铕（Eu）钆（Gd）铽（Tb）镝（Dy）钬（Ho）铒（Er）铥（Tm）镱（Yb）镥（Lu）在钕铁硼产品中常用的稀土金属有钕、镨、镝、铽、钆、钬2、稀土金属是活泼金属稀土金属的化学活泼性处于碱金属（锂、钠）和碱土金属（镁、钙）之间，在一定的条件下（钠很活泼只能保存在煤油中）会产生下列反应，并产生大量的热量，热量的提供进一步促进反应的进行，如：2Nd + 3O2 2Nd2U3+Q2Nd +6H2O 2Nd(OH)3 +3H2+QNd2O3+3H2O 2Nd(OH)3 +Q从上述方程式可以看出在生产钕铁硼时要进行防氧化、防受潮,其中防受潮很关键,在潮湿天和下雨天各车间应充分注意防受潮。

3、稀土金属的分布据资料统计，中国的内蒙、江西、浙江、广东、福建、广西、湖南等地都发现了稀土。

由于存在的状态不同，内蒙的包头稀土是氟碳铈镧矿形式存在而且是以轻稀土为主（钕前面的稀土），而江西等是离子型矿形式存在以中重稀土为主。

世界的稀土大部分在中国，中国约占了世界稀土的80%，而中国的80%在内蒙的包头。

世界上美国、俄罗斯、澳大利亚、越南等国家都发现了稀土。

二、磁性材料主要运用的磁性材料有铁氧体、铝镍钴、钐钴和钕铁硼。

钐钴和钕铁硼合称稀土永磁材料。

目前世界上应用最多的还是铁氧体，产品廉价，其次是钕铁硼；铝镍钴和钐钴的温度稳定性比钕铁硼好，因此在一些指针式仪表、军用品和高档消费品中还离不开铝镍钴和钐钴材料。

铁氧体的居里温度为465℃，钕铁硼的居里温度为310℃，铝镍钴的居里温度为800℃，钐钴的居里温度在700——800℃之间，因此钕铁硼的温度稳定性最差，但性能最高，被称为“磁王”，目前磁性材料的生产有烧结和粘结两种工艺，粘结由于加了粘合剂磁性能不会高，但产品精度较高。
