第02章 调制解调器
- 格式：ppt
- 大小：1.84 MB
- 文档页数：51
文档推荐
-
AI 系列人工智能调节器使用说明书(上)页数:7
-
PID调节器说明书[2]页数:5
-
日本岛电FP 调节器中文操作说明页数:3
-
GPRS MODEM说明书页数:15
-
GPRS Modem使用说明书页数:12
-
岛电sr3-PID调节器操作说明书页数:5
下载文档原格式
合集下载
internet第02章inter接入技术PPT课件
•27
• 移动接入模式：
– 利用移动电话的modem功能 – 直接用手机接入：WAP(Wireless Application Protocol )
•28
• GSM：Global System for Mobile Communications，中文为全球移动通 讯系统，俗称“全球通”，是一种起源于欧洲的移动通信技术标准， 是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个 移动电话网络标准，让用户使用一部手机就能行遍全球。
– ADSL能在现有电话线上传输高带宽数据、多媒体和视频 信息，并且允许数据和话音在一根电话线上同时传输， 它是单个计算机高速接入网络的最新技术。
•11
– ADSL技术提供的数据传输速率是不对称的，下行速率： 1.5Mbps-8Mbps，上行速率:16Kbps-640Kbps，ADSL的最大 传输距离为5.5公里。
务数字网)接入技术俗称“一线通”，它采用数字传输 和数字交换技术，将电话、传真、数据、图像等多种业 务综合在一个统一的数字网络中进行传输和处理。 • 用户使用ISDN需要专用的终端设备，主要由网络终端 NT1和ISDN适配器组成。网络终端NT1类似与有线电视上 的用户接入盒，它为ISDN适配器提供接口和接入方式。
•
光纤接入网，特别是FTTH接入网，因具有频带宽、容
量大、信号质量好、可靠性高等优点，可以提供多种业务
乃至未来宽带交互型业务，被认为是接入网的发展方向。
但目前光纤接入网成本较贵，普通用户难以承受。尽管
FTTB、FTTC采用若干用户共用ONU以分摊成本、降低平均
成本方式，但却带来供电困难等问题。
•19
主要内容
• INTERNET接入概述 • 有线接入技术 • 无线接入技术 • 局域网技术
• 移动接入模式：
– 利用移动电话的modem功能 – 直接用手机接入：WAP(Wireless Application Protocol )
•28
• GSM：Global System for Mobile Communications，中文为全球移动通 讯系统，俗称“全球通”，是一种起源于欧洲的移动通信技术标准， 是第二代移动通信技术，其开发目的是让全球各地可以共同使用一个 移动电话网络标准，让用户使用一部手机就能行遍全球。
– ADSL能在现有电话线上传输高带宽数据、多媒体和视频 信息，并且允许数据和话音在一根电话线上同时传输， 它是单个计算机高速接入网络的最新技术。
•11
– ADSL技术提供的数据传输速率是不对称的，下行速率： 1.5Mbps-8Mbps，上行速率:16Kbps-640Kbps，ADSL的最大 传输距离为5.5公里。
务数字网)接入技术俗称“一线通”，它采用数字传输 和数字交换技术，将电话、传真、数据、图像等多种业 务综合在一个统一的数字网络中进行传输和处理。 • 用户使用ISDN需要专用的终端设备，主要由网络终端 NT1和ISDN适配器组成。网络终端NT1类似与有线电视上 的用户接入盒，它为ISDN适配器提供接口和接入方式。
•
光纤接入网，特别是FTTH接入网，因具有频带宽、容
量大、信号质量好、可靠性高等优点，可以提供多种业务
乃至未来宽带交互型业务，被认为是接入网的发展方向。
但目前光纤接入网成本较贵，普通用户难以承受。尽管
FTTB、FTTC采用若干用户共用ONU以分摊成本、降低平均
成本方式，但却带来供电困难等问题。
•19
主要内容
• INTERNET接入概述 • 有线接入技术 • 无线接入技术 • 局域网技术
计算机网络题目及答案
第一章引论1、计算机网络的发展可划分为哪几个阶段每个阶段各有何特点P1-9（重点）2、什么是计算机网络P11-123、利用计算机网络可以共享哪些资源P124、计算机网络与分布式计算机系统之间的区别和联系是什么P135、计算机网络由哪些部分组成，什么是通信子网和资源子网试述这种层次结构观的特点以及各层的作用。
P136、可以从哪些角度对计算机网络进行分类P14-177、什么是耦合度按耦合度不同，如何区分计算机网络和其他计算机系统P128、比较计算机网络的几种主要拓扑结构的特点和适用场合。
P14-16（重点）9、设有5个路由器要连接成一个点到点的通信子网。
在每对路由器之间可以使用一条高速线路、中速线路、低速线路或不设置线路。
如果生成和检查每一种拓扑结构需要100ms的计算时间，则需要多长时间才能查完所有可能的拓扑结构参考答案：n*(n-1)/2=5*4/2=1010*100=1000ms=1s10、局域网、城域网和广域网的主要特征是什么P1611、总线型结构是否适合于广域网，为什么参考答案：不适合。
总线型拓扑结构只适合采用广播式通信方式，而由于广域网规模过大，连接节点数量过大无法使用广播式通信方式。
第二章数据通信基础知识1、简述数据通信系统的主要组成部分。
P23-242、说明模拟数据和数字数据以模拟信号或数字信号传输时使用的方法。
P263、如何利用话音通道传输计算机数据P25-264、调制解调器的解调部分与编码解码器的编码部分都是将模拟信号转换成数字信号，二者有区别吗参考答案：（1）编码器接受任意的模拟信号，并从它产生数字信号。
而解调器只接受调制了的正弦（或余弦）波，产生数字信号。
（2）调制解调器的调制和解调不会失真,信号没有损失,过程可逆。
编码器的编解码允许一定程度的信号失真,如视频信号的编码解码。
5、信道的通信方式有哪几种在实际的网络中，最常用的是哪种方式为什么P276、请比较基带传输和宽带传输的概念和传输过程。
无线传感器网络技术原理及应用-ppt课件-第2章
8表21频段划分及主要用途频段符号频率波段波长传播特性主要用途甚低频vlf330khz超长波10010km空间波为主对潜通信低频lf30300khz长波101km地波为主对潜通信中频mf033mhz中波1000100m地波与天波通用业务无线电广播高频hf330mhz短波10010m天波与地波远距离短波通信甚高频vhf30300mhz米波101m空间波空间飞行器通信超高频uhf033ghz分米波101m空间波微波通信特高频shf330ghz厘米波101cm空间波卫星通信极高频ehf30300ghz毫米波101mm空间波波导通信9无线传感器网络在频段的选择上也必须按照相关的规定来使用
11 尽管频段的选择由很多因素决定，但对于无线传感器
网络来说，必须根据实际应用场合来选择。因为频率的选
择决定了无线传感器网络节点的天线尺寸、电感的集成度 以及节点功耗。
12
2.3 通信信道
信道是信号传输的媒质。通信信道包括有线信道和无
线信道。有线信道包括同轴电缆、光纤等。无线信道是无 线通信发送端和接收端之间通路的形象说法，它以电磁波
S (t ) A(t )sin[2πf (t ) (t )]
(2-11)
34 式中，正弦波S(t)为载波，基于正弦波的调制技术即对其参
数幅度A(t)、频率f (t)和相位进行相应的调整，分别对应调
制方式的幅度调制(AM)、频率调制(FM)和相位调制(PM)。 由于模拟调制自身的功耗较大且抗干扰能力及2。
1 m d 10 m 20lg d d 20 30lg 10 m d 20 m 10 L Lfs d 29 60lg 20 m d 40 m 20 47 120lg d d 40 m 40
11 尽管频段的选择由很多因素决定，但对于无线传感器
网络来说，必须根据实际应用场合来选择。因为频率的选
择决定了无线传感器网络节点的天线尺寸、电感的集成度 以及节点功耗。
12
2.3 通信信道
信道是信号传输的媒质。通信信道包括有线信道和无
线信道。有线信道包括同轴电缆、光纤等。无线信道是无 线通信发送端和接收端之间通路的形象说法，它以电磁波
S (t ) A(t )sin[2πf (t ) (t )]
(2-11)
34 式中，正弦波S(t)为载波，基于正弦波的调制技术即对其参
数幅度A(t)、频率f (t)和相位进行相应的调整，分别对应调
制方式的幅度调制(AM)、频率调制(FM)和相位调制(PM)。 由于模拟调制自身的功耗较大且抗干扰能力及2。
1 m d 10 m 20lg d d 20 30lg 10 m d 20 m 10 L Lfs d 29 60lg 20 m d 40 m 20 47 120lg d d 40 m 40
计算机与网络技术基础(00894)
计算机网络技术与基础(00894)一、基础部分(一)第一章计算机基础知识●电子计算机的发展阶段,以构成计算机的电子器件来分为：1 第一代电子计算机。
用电子管。
1946年第一台电子计算机。
2 第二代电子计算机的特点是用晶体管。
3 第三代电子计算机的主要特点是以中、小规模集成电路。
4 第四代电子计算机的主要特点是用大规模集成电路（LSI）和超大规模集成电路（VLSI）●目前计算机的发展方向：①巨型化；②微型化；③网络化；④智能化。
●计算机的性能特点：1 运算速度快；2 计算精度高；3 存储功能强；4 具有逻辑判断能力；5 具有自动运行能力。
与其它计算工具最本质的区别。
●计算机的应用领域：1、科学计算。
2、数据处理。
3、过程控制。
过程控制是指实时采集、检测数据，并进行处理和判定，按最佳值进行调节的过程。
4、计算机辅助设计及辅助教学。
5、人工智能●计算机采用二进制的原因：1 物理上容易实现2 不易出错，可靠性好3 易于进行逻辑运算●计算机的分类：原理：电子数字式计算机、电子模拟式计算机、混合式计算机用途：通用机和专用机规模:巨型机大中型机小型机和微型机●数制计算:2、8、16转变为10进制（分别乘以2、8、16的位数）10转变为2、8、16 (分别除2、8、16) 8转变为2 (4 2 1) 16___2 (8 4 2 1) 8____16 (先变成二进制)●位权：对于多位数，处在某一位上的1所表示的数值的大小，称为该位的位权。
例如，十进制第2位的位权为10第3位上的位权为100，而二进制数的第2位上的位权为2，第3位上的位权为4.一般情况下，对于N进制数，整数部分，第i位上的位权是N i-1，而小数部分，第j位上的位权为N-j●二进制数算术运算:加法:0+0=0 0+1=1+0=1(进位) 减法:0-0=1-1=0 1-0=1 0-1=1(借位)乘法:0*0=0 0*1=1*0=0 1*1=1除法:0/1=0 1/1=1●会做练习册和辅导书上的计算题。
国家开放大学《微机系统与维护》章节测试参考答案
国家开放大学《微机系统与维护》章节自测参考答案第1章微机系统概述一、单选题（每题5分）1.以下选项中，（）不是微机的输入或输出设备。
A. CPUB. 扫描仪C. 键盘D. 鼠标2.以下选项中，（）属于应用软件。
A. LinuxB. Office 2003C. DOSD. Windows XP Home3.CPU的主要功能是对微机各部件进行统一协调和控制，它包括运算器和（）。
A. 触发器B. 指挥器C. 控制器D. 判断器4.1981年IBM推出首款个人电脑开创了全新的计算机时代，该电脑选用的芯片是（）。
A. Intel 80286B. Intel 4004C. Intel 8088D. Intel 80865.以下选项中，（）是Intel公司推出的80x86系列中的第一个32位微处理器芯片。
A. Intel 80386B. Intel 8086C. Intel 80286D. Intel 80886.（）是用于微机与电话线路之间进行数字、模拟信号转换的装置。
A. 调制解调器B. 网卡C. 交换机D. 路由器二、多选题（每题5分）7.以下选项中，（）属于冯·诺依曼原理的基本内容。
A. 计算机应包括运算器、控制器、存储器、输入和输出设备五大基本部件B. 程序存储和程序控制思想C. 采用二进制来表示指令和数据D. 软件工程思想8.以下选项中，（）属于微机的输入设备。
A. CPUB. 扫描仪C. 鼠标D. 键盘9.以下选项中，（）可用于评价微机的性能指标。
A. 内存容量B. 外存容量C. 运算速度D. 字长10.以下选项中，（）是可用于长期保存程序和数据的存储器。
A. 内存B. 硬盘C. 光盘D. U盘11.以下选项中，（）是微机发展的方向。
A. 多媒体化B. 网络化C. 智能化D. 巨型化12.关于微机选购的说法，正确的是（）。
A. 选购微机要从微机的主要用途出发B. 选购微机一定要选原装机C. 选购微机要考虑用户类型D. 选购微机一定要选组装机三、判断题（每题5分）1.微机的核心部件是CPU，它是微机的控制中枢。
第2章(第5版)李朝青-单片机原理及接口技术(第5版)课件
包括数据定义伪指令、符号定义伪指令、段定义伪指令等，用于辅 助汇编程序的设计。
顺序程序设计方法
01
02
03
顺序程序结构
按照程序中的指令顺序， 逐条执行，不改变执行流 程。
指令的执行过程
取指、分析、执行，每条 指令执行完毕后，自动转 向下一条指令。
示例
通过简单的顺序程序实现 数据的加减运算。
分支程序设计方法
SPI/I2C接口标准
是两种常用的同步串行通信接口标准，具有简单、高速、低功耗等优点。它们被广泛应用 于微控制器、传感器、存储器等芯片之间的通信。
THANKS
感谢观看
其他串行通信接口标准简介
RS-422/485标准
采用差分信号传输方式，因此可以有效抵抗外界干扰，在传输距离较远时仍能保持信号的 稳定性。它们被广泛应用于工业控制、仪器仪表等领域。
USB接口标准
是一种通用串行总线接口标准，采用四线制接线方式，具有热插拔、即插即用、传输速率 快等优点。在计算机与外部设备的连接中得到了广泛应用，如U盘、鼠标、键盘等。
在发送数据时，CPU将数据写 入SBUF，然后启动发送过程。 串行接口将数据从SBUF中一位 一位地发送到传输线上。在接 收数据时，串行接口从传输线 上一位一位地接收数据，并将 其存入SBUF中。CPU可以通过 读取SBUF中的数据来完成接收 操作。
波特率设置
通过设置SCON寄存器中的相 关位以及定时器T1或T2的工作 模式和工作频率，可以实现不 同的波特率设置，以满足不同 串行通信协议的要求。
点处继续执行。
外部中断应用举例
外部中断0应用举例
利用外部中断0实现按键输入功能。当按键按下时，触发外部中断0，在中断服务程序中读取按键值并 进行相应处理。
顺序程序设计方法
01
02
03
顺序程序结构
按照程序中的指令顺序， 逐条执行，不改变执行流 程。
指令的执行过程
取指、分析、执行，每条 指令执行完毕后，自动转 向下一条指令。
示例
通过简单的顺序程序实现 数据的加减运算。
分支程序设计方法
SPI/I2C接口标准
是两种常用的同步串行通信接口标准，具有简单、高速、低功耗等优点。它们被广泛应用 于微控制器、传感器、存储器等芯片之间的通信。
THANKS
感谢观看
其他串行通信接口标准简介
RS-422/485标准
采用差分信号传输方式，因此可以有效抵抗外界干扰，在传输距离较远时仍能保持信号的 稳定性。它们被广泛应用于工业控制、仪器仪表等领域。
USB接口标准
是一种通用串行总线接口标准，采用四线制接线方式，具有热插拔、即插即用、传输速率 快等优点。在计算机与外部设备的连接中得到了广泛应用，如U盘、鼠标、键盘等。
在发送数据时，CPU将数据写 入SBUF，然后启动发送过程。 串行接口将数据从SBUF中一位 一位地发送到传输线上。在接 收数据时，串行接口从传输线 上一位一位地接收数据，并将 其存入SBUF中。CPU可以通过 读取SBUF中的数据来完成接收 操作。
波特率设置
通过设置SCON寄存器中的相 关位以及定时器T1或T2的工作 模式和工作频率，可以实现不 同的波特率设置，以满足不同 串行通信协议的要求。
点处继续执行。
外部中断应用举例
外部中断0应用举例
利用外部中断0实现按键输入功能。当按键按下时，触发外部中断0，在中断服务程序中读取按键值并 进行相应处理。
网络基础第02章
第2章一、填空题（每空1分）1．差错控制技术主要包括前向差错控制和(自动反馈重发/ARQ)。
2．模拟信号在数字信道上传输前要进行（脉冲编码调制）处理；数字数据在数字信道上传输前需进行（数字编码），以便在数据中加入时钟信号，并抗干扰能力；3．同轴电缆按阻抗可分为50欧姆和75欧姆两种，50欧姆同轴电缆主要用于传输.（数字信号）信号，此类同轴电缆叫做（基带）同轴电缆。
而75欧姆同轴电缆主要用于传输（模拟信号），此类同轴电缆又称为宽带同轴电缆。
4．在RS-232C的DB-9针接口中，（二）号针定义为发送数据,（三）号针定义为接收数据，而（五）号针定义为信号地线。
5．调制解调器的作用是实现（数字）信号和（模拟）信号之间的转变；数字数据在数字信道上传输前需进行（编码），以便在数据中加入时钟信号；6．脉冲编码调制的过程简单的说可分为三个过程，它们是（采样）、（量化）和（编码）；7．五类UTP又称为数据级电缆，它的带宽为___100___MHz，能够运行__100___MBPS以太网，此类UTP的阻抗为__100__欧姆。
二、单项选择题（每小题1分）1．在多路复用技术中，FDM是_A_。
（A）频分多路复用 (B)波分多路复用 (C)时分多路复用 (D)线分多路复用2．数据在传输过程中所出现差错的类型主要有突发差错和（C）。
（A）计算差错(B)奇偶校验差错(C)随机差错 (D)CRC校验差错3．通过改变载波信号的相位值来表示数字信号1、0 的编码方式是 ___C____。
（A）ASK (B)FSK(C)PSK (D)NRZ4．下列说法中不对的是___B____。
（A）可以同时双向传输信号的通信方式称为全双工通信方式。
（B）在数字通信信道上，直接传送基带信号的方法称为频带传输。
（C）TCP/IP参考模型共分为四层，最底层为网络接口层，最高层是应用层。
（D）类型不同的网络只要使用TCP/IP协议都可以互连成网。
5．在数字通信中，使收发双方在时间基准上保持一致的技术是___B_____。

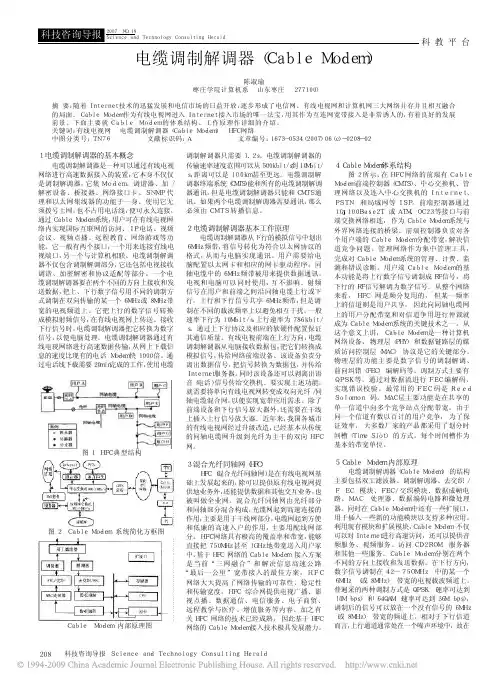

电缆调制解调器_CableModem_
６ Ｃａｂｌｅ Ｍｏｄｅｍ的结构原理 Ｃａｂｌｅ Ｍｏｄｅｍ 主要由调谐器，物理 ／ＭＡＣ
模块， Ｃ Ｐ Ｕ ， 接口等部分组成。 各个模块部分的具体功能如下。
６．１ 调谐器 调谐器直接与 Ｃ Ａ Ｔ Ｖ 的插座相连， 通常用
内置双工调谐器， 这样可以通过一个调谐器实 现上行和下行两个方向的信号传输。调谐器 必须具有足够好的质量， 从而能够接收数字调 制的 Ｑ Ａ Ｍ 信号（ 正交振幅调制信号） 。 ６．２ 物理 ／ＭＡＣ 模块
２ 电缆调制解调器基本工作原理 电缆调制解调器从下行的模拟信号中划出
６ＭＨｚ 频带， 将信号转化为符合以太网协议的 格式， 从而与电脑实现通讯。用户需要给电 脑配置以太网卡和相应的网卡驱动程序。同 轴电缆中的 ６ＭＨｚ 频带被用来提供数据通讯。 电视和电脑可以同时使用， 互不影响。射频 信号在用户和前端之间沿同轴电缆上行或下 行。上行和下行信号共享 ６ＭＨｚ 频带，但是调 制在不同的载波频率上以避免相互干扰。一般 速率下行为 １０Ｍｂｉｔ／ｓ，上行速率为 ７８６ｋｂｉｔ／ ｓ。通过上下行协议及相应的软硬件配置保证 其通信质量。有线电视前端在上行方向，电缆 调制解调器从电脑接收数据包，把它们转换成 模拟信号，传给网络前端设备。该设备负责分 离出数据信号， 把信号转换为数据包， 并传给 Ｉｎｔｅｒｎｅｔ服务器。同时该设备还可以剥离出语 音（电话）信号传给交换机。要实现上述功能， 就需要将单向有线电视网转变成双向光纤 ／ 同 轴电缆混合网，以便实现宽带应用需求。除了 前端设备和下行信号放大器外，还需要在干线 上插入上行信号放大器。近年来，我国各城市 的有线电视网经过升级改造，已经基本从传统 的同轴电缆网升级到光纤为主干的双向 Ｈ Ｆ Ｃ 网。
３ 混合光纤同轴网（ＨＦＣ） ＨＦＣ （混合光纤同轴网）是在有线电视网基
模块， Ｃ Ｐ Ｕ ， 接口等部分组成。 各个模块部分的具体功能如下。
６．１ 调谐器 调谐器直接与 Ｃ Ａ Ｔ Ｖ 的插座相连， 通常用
内置双工调谐器， 这样可以通过一个调谐器实 现上行和下行两个方向的信号传输。调谐器 必须具有足够好的质量， 从而能够接收数字调 制的 Ｑ Ａ Ｍ 信号（ 正交振幅调制信号） 。 ６．２ 物理 ／ＭＡＣ 模块
２ 电缆调制解调器基本工作原理 电缆调制解调器从下行的模拟信号中划出
６ＭＨｚ 频带， 将信号转化为符合以太网协议的 格式， 从而与电脑实现通讯。用户需要给电 脑配置以太网卡和相应的网卡驱动程序。同 轴电缆中的 ６ＭＨｚ 频带被用来提供数据通讯。 电视和电脑可以同时使用， 互不影响。射频 信号在用户和前端之间沿同轴电缆上行或下 行。上行和下行信号共享 ６ＭＨｚ 频带，但是调 制在不同的载波频率上以避免相互干扰。一般 速率下行为 １０Ｍｂｉｔ／ｓ，上行速率为 ７８６ｋｂｉｔ／ ｓ。通过上下行协议及相应的软硬件配置保证 其通信质量。有线电视前端在上行方向，电缆 调制解调器从电脑接收数据包，把它们转换成 模拟信号，传给网络前端设备。该设备负责分 离出数据信号， 把信号转换为数据包， 并传给 Ｉｎｔｅｒｎｅｔ服务器。同时该设备还可以剥离出语 音（电话）信号传给交换机。要实现上述功能， 就需要将单向有线电视网转变成双向光纤 ／ 同 轴电缆混合网，以便实现宽带应用需求。除了 前端设备和下行信号放大器外，还需要在干线 上插入上行信号放大器。近年来，我国各城市 的有线电视网经过升级改造，已经基本从传统 的同轴电缆网升级到光纤为主干的双向 Ｈ Ｆ Ｃ 网。
３ 混合光纤同轴网（ＨＦＣ） ＨＦＣ （混合光纤同轴网）是在有线电视网基
数据通信基础 习题与答案
第二章数据通信基础习题与答案一、判断题1.（√）计算机中的信息都是用数字形式来表示的。
2.（√）信道容量是指信道传输信息的最大能力，通常用信息速率来表示，单位时间内传送的比特数越多，表示信道容量越大。
3.（×）波特率是指信息传输的错误率，是数据通信系统在正常工作情况下，衡量传输可靠性的指标。
4.（×）在单信道总线型网络中，带宽=信道容量×传输效率。
5.（√）在共享信道型的局域网中，信号的传播延迟或时延的大小与采用哪种网络技术有很大关系。
6.（√）DTE是指用于处理用户数据的设备，是数据通信系统的信源和住宿。
7.（√）DCE是数据通信设备，是介于数据终端设备与传输介质之间的设备。
8.（×）Modem属于DTE。
9.（√）在单工通信的两个节点中，其中一端只能作为发送端发送数据不能接收数据，另一端只能接收数据不能发送数据。
10.（√）在半双工通信的双方可以交替地发送和接收信息，不能同时发送和接收，只需要一条传输线路即可。
11.（×）在全双工通信的双方可以同时进行信息的发送与接收，只需要一条传输线路即可。
12.（√）在局域网中，主要采用的是基带数据传输方式。
13．（√）信道带宽的单位是赫兹。
14．（×）数据通信系统主要技术指标中的信道容量＝吞吐量×传输效率。
15．（×）比特率和波特率是两个相同的概念。
16．（√）基带传输与宽带传输的主要区别在于数据传输速率不同。
17．（√）分组交换是以长度受到限制的报文分组为单位进行传输交换的。
18．（√）电路交换有建立连接、传输数据和拆除连接三个通信过程。
19．（√）分组交换比电路交换线路利用率高，但实时性差。
20．（√）ATM(即异步传输模式)是一种广域网主干线常采用的技术。
21．（√）数据传输率是指单位时间内信道内传输的信息量，即比特率。
22．（×）使用调制解调器进行网络数据传输称为基带传输。
七年级上册信息技术第二章第一节《计算机网络》
七年级上册信息技术第二章第一节 《计算机网络》
目 录
• 计算机网络概述 • 计算机网络组成 • 计算机网络的功能 • 计算机网络的应用 • 网络安全与防护
01 计算机网络概述
计算机网络定义
计算机网络
由若干个计算机及其外部设备， 通过通信线路互联，按照一定的 网络协议进行数据通信，实现资
源共享的系统。
05 网络安全与防护
网络安全的重要性
01
02
03
信息保密
保护个人和企业敏感信息 不被非法获取和利用。
系统可用性
确保网络服务的正常运行， 避免因攻击导致的服务中 断。
维护声誉
保障个人和企业的声誉不 受网络攻击的损害。
常见的网络威胁
病毒与恶意软件
通过电子邮件、下载等 方式传播，破坏系统文
件、窃取信息。
设置复杂且独特的密码，定期更换。
数据备份与恢复
定期备份重要数据，确保在遭受攻击后能迅 速恢复。
THANKS FOR WATCHING
感谢您的观看
硬件组成
01
02
03
04
计算机
包括服务器、个人电脑、工作 站等，是网络的基本组成部分
。
网络设备
包括路由器、交换机、集线器 等，用于连接计算机和传输数
据。
传输介质
包括光纤、双绞线、同轴电缆 等，用于传输数据。
接口设备
包括网卡、调制解调器等，用 于连接计算机和网络设备。
软件组成
网络操作系统
如Windows Server、Linux等 ，用于管理网络资源、提供网
议）接收邮件。
电子邮件已成为现代人日常生活中的重 要通信工具，人们可以使用电子邮件进 行工作交流、商务联系、亲友联系等活
目 录
• 计算机网络概述 • 计算机网络组成 • 计算机网络的功能 • 计算机网络的应用 • 网络安全与防护
01 计算机网络概述
计算机网络定义
计算机网络
由若干个计算机及其外部设备， 通过通信线路互联，按照一定的 网络协议进行数据通信，实现资
源共享的系统。
05 网络安全与防护
网络安全的重要性
01
02
03
信息保密
保护个人和企业敏感信息 不被非法获取和利用。
系统可用性
确保网络服务的正常运行， 避免因攻击导致的服务中 断。
维护声誉
保障个人和企业的声誉不 受网络攻击的损害。
常见的网络威胁
病毒与恶意软件
通过电子邮件、下载等 方式传播，破坏系统文
件、窃取信息。
设置复杂且独特的密码，定期更换。
数据备份与恢复
定期备份重要数据，确保在遭受攻击后能迅 速恢复。
THANKS FOR WATCHING
感谢您的观看
硬件组成
01
02
03
04
计算机
包括服务器、个人电脑、工作 站等，是网络的基本组成部分
。
网络设备
包括路由器、交换机、集线器 等，用于连接计算机和传输数
据。
传输介质
包括光纤、双绞线、同轴电缆 等，用于传输数据。
接口设备
包括网卡、调制解调器等，用 于连接计算机和网络设备。
软件组成
网络操作系统
如Windows Server、Linux等 ，用于管理网络资源、提供网
议）接收邮件。
电子邮件已成为现代人日常生活中的重 要通信工具，人们可以使用电子邮件进 行工作交流、商务联系、亲友联系等活
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
· 每片卡配12个指示灯 · 19 英寸工业标准机架 , 可长期稳定 工作。 · 两套电源系统热备份 · 符合ITU-T和Bell数字传输规范 · ITU-T和MNP标准纠错和数据压缩 · 卡片可以带电热插拔更换方便 · 贺氏AT和V.25bis指令集兼容 · 传输速率从300bps到33.600bps · 开机自检和内置V.54环路测试 · 自动或手动调试信号 , 协调提高和 降低速率 · 每架可配置多达16条线 · 可用于2线拨号,2线或4线专线,拨 号备份同步或异步模式
foh =2125Hz
2.1.2调制解调器的用途
使得数字信号可以在电话网中传输，就需 要将数字信号变换成模拟信号的形式，同 时，在通信的另一端要做相反的变换，以 便于数据装置的接收。调制解调器恰恰为 我们提供了这些服务。
2.1.3调制解调器的分类
内置式
按照安装位置分类 外置式 通用调制解调器
按照功能分类
Modem通常有三种工作方式：挂机方式、通 话方式、联机方式。 挂机方式指的是电话线未接通的状态； 双方通过电话进行通话是通话方式 Modem已联通，进行数据传输是联机方式
普通的Modem通常都是通过RS-232C 串 行口信号线与计算机连接。 RS-232C串行口信号分为三类：传送信号、联 络信号和地线 1、传送信号：指TXD(发送数据信号线)和 RXD(接收数据信号线)。经由TXD传送和RXD 接收的信息格式为：一个传送单位(字节)由起始 位、数据位、奇偶校验位和停止位组成。 2、联络信号：指RTS、CTS、DTR、DSR、 DCD和RI六个信号 3、地线信号
数模转换的调制方法也有三种： 1、频移键控（FSK） 频移键控是指用特殊的音频范围来区别发 送数据和接收数据。 2、相移键控（PSK） 3、相位幅度调制（PAM）
0 数据
1 ω
0
0
1 ω
0
(a)ASK ω2 (b)FSK π (c)PSK(绝对) +0 (d)PSK(相对) +π +0 +0 +π +0 0 π π 0 π ω1 ω2 ω1 ω2 ω1
这块芯片的型号为RH56D/SP-PCI，这是 CONEXANபைடு நூலகம்生产的HSF芯片，其中集成了Line CODEC和BUS Interface模块。
3．速度 V.90 56Kbps V.92 4．功能 大多数MODEM还具备传真和语音功能。语 音数据同传功能、全双工免提电话功能等 等。
2.6 modem池
FSK方式Modem的工作原理
ç » µ °» ú ç » µ °» ú µ ç » °½ » » Í ø â µ ½ ÷Æ ÷ Æ Ë ¼ ã » ú ÷Ö µ Æ Æ ÷ Æ Ë ¼ ã » ú
1270Hz 1 0 0 1
OSC × é º Ï Æ ÷
1270Hz ø Í ´ ¨Â Ë ² ¨Æ ÷
基带传输加TDM复用传输方式 这路传输方式实际上是在二线（或四线） 基带传输的基础上，再加上TDM复用设备， 为多个用户入网提供连接 话音/数据复用传输方式 在现有的市话用户线上，采用频分或时分 的方法实现电话/数据独立的数据复用传输。 在DOV设备中，还可加上TDM复用，为多 个用户提供入网连接。
用户环路 模拟信号 A D/A
交换机
Ë ²  ¨Æ ÷ 1 é º × Ï Æ ÷ 1 0 0
1070Hz
OSC
1070Hz ø ¨ ´ Í Â Ë ² ¨Æ ÷
Ë ²  ¨Æ ÷
Modem实现全双工通信的工作原 理
电话交换网通频带 下频带 0 1 0 上频带 1
1070Hz
1270Hz
2025Hz
2225Hz
fol =1170Hz
语音数据同传功能 ：它允许用户在发送 数据的同时，还可以使用该线路进行自由 的通话，当然在通话的时候数据的传输速 率会受一些影响。 全双工免提电话功能：现在有的Modem后 面不仅有电话插孔，还有麦克风和音箱插 孔，它可以不用声卡也能打网络电话。
2.3 调制解调器在连网中的方式
二线（或四线）话带MODEM传输方式 支持的用户速率由线路长度、调制解调器(MODEM) 的型号而定。 二线(或四线)基带传输方式 这种传输方式采用回波抵消技术和差分二相编码技 术。其二线基带设备可进行19.2kbit/s全双工传输。 该基带传输设备还可具有TDM复用功能，为多个用 户入网提供连接。复用时需留出部分容量为网络管 理用。另外还可用二线或四线，速率达到16、32或 64kbit/s的基带传输设备。
÷Ö µ Æ ½ â µ ÷Æ ÷
ç Ô µ ´ ² å × ù
ç » µ °² å × ù
Æ Ë ¼ ã » ú
ç » µ °» ú
2、MODEM芯片 目前主要的MODEM芯片厂商有： Conexant、TI、Lucent、Intel、ESS、 MOTOROLA等。 Conexant（Rockwell） 的芯片的抗干扰能力比较好，连接的时候 速度比较稳定，对于一些电话线噪声比较 大的场合比较适用。使用TI芯片的 MODEM在电话线噪声很小的场合进行连 接时的速度一般比Rockwell芯片的要快。 也就是说在质量好的线路上，TI的 MODEM芯片能体现出速度优势，主要用 在高端的MODEM产品中。而ESS推出的 TeleDrive系列芯片，基本上在低端的 MODEM产品中都可以见到它的踪影。
2.5 如何选购调制解调器
1．产品类型 内置MODEM 成本低，所以售价相对于外置来说比较便 宜。但是它需要占用主板上的一个扩展槽， 并且要对中断和COM口进行设置，且安装 比较麻烦内置MODEM按所采用的接口不 同又可分为：ISA接口、PCI接口、 PCMCIA接口
外置MODEM 外置MODEM是将MODEM的电路板封装在 一个盒子里 ,价格也比同类型的内置MODEM 要高30%以上。 按所采用的接口不同又可分为：串口 MODEM和USB接口MODEM。 USB接口提供高达12Mbps的数据带宽，支持 即插即用和热插拔的特性，安装十分的方便 快捷
3. 电缆传输 数字信号经过基频调制与上转频之后，下 一个动作是将转换后的电信号与其他有线电 视的视讯节目信号混合送出。 4. 下转频 下转频就是cable modem接到有线电视的 信号后，首先会经过下转频的动作，将经过 “副载波调制”的信号转换为基频信号，以 便进行解调的动作。 5 .解调 解调是cable modem的动作，將以基频调制的 模拟信号进行解调，转换成数字信号后传送 到电脑中。
2．5690NMS机架式调制解调器
3. Model 3680NMS
二、典型应用
1．税务局电子报税系统 2．证券商远程大户交易委托系统 3．报关系统 4．彩票发行系统
2.7 Modem的发展及未来
目前接入技术的发展有几个主要的方向。 它们分别是高速调制解调器（指56Kbps V.90 Modem拨号模拟调制解调器）、速 率在 64K—128K的ISDN、速率在 640Kbps到8Mbps之间的非对称数字用户 线调制解调器（ADSL）、速率达30Mbps 线缆调制解调器（Cable Modem），以 及无线接入等
Modem演示
2.1 调制解调器的原理、用途及分 类
2.1.1调制解调器的原理 调制解调器的组成包括发送、接收、控制、 接口、操纵面板及电源等部分。 数据终端设备提供发送的数据，经接口转 换为内部逻辑电平送入发送部分，再经调 制电路调制成线路要求的信号发送给线路。 接收部分接收来自线路的信号，经过一系 列过程比如滤波、反调制、电平转换，最 后还原成数字信号送入数字终端设备。
按使用线路分类
LEASD LINE
DDS
同步调制解调器
按照操作模式分类
异步调制解调器
按照数据压缩以及检错方法分类
2.2 调制解调器的功能
传真功能 ：目前市场上的高速Modem 一般都具 备内部传真功能，但是用户需要安装专门的传真 软件。 语音功能 ：可以在同一电话线上传送数据和声音， 从而实现个人语音信箱与电话答录等功能。 纠错与压缩 ：纠错是指侦测出数据错误时通知对 方重新发送数据。压缩是指传输时先将数据进行 压缩，压缩以后再传送，这样便增加了传输量， 提高了传输速率。
第二章 调制解调器
调制解调器是一个通过电话拨号接入 Internet的必备硬件设备。 调制 ：将计算机输出的数字信号变换成适应 模拟信道（一般是电话线）传输的信号 。 解调：从模拟信号恢复成相应数字信号的过 程叫做解调
ç µ» °ú » ç» µ °ú »
ç» µ °ß Ï ç» µ °ß Ï Æ ¼Ë ã» ú Modem ç » µ °½ » » Í ø Modem ÆË ¼ ã» ú
2B+D速率的DTU传输方式 DTU(数据终端单元)，采用2B+D速率，二 线全双工传输方式，为多个用户提供入网。 PCM数字线路传输方式 这种方式是当用户直接用光缆或数字微波 高次群设备时，可与其它业务合用一套 PCM设备，其中一路2048kbit/s进入DDN。 DDN节点通过PCM设备的传输方式 在用户业务量大的情况下，DDN节点机可 放在用户室内，将所传的数据信号复用到 一条2048kbit/s的数字线路上，通过PCM的 一路一次群信道进入DDN骨干节点机。
2.4 线缆调制解调器Cable Modem简 介
Cable Modem名为电缆调制解调器，又名线 缆调制解调器。它是近几年随着网络应用的 扩大而发展起来的，主要用于有线电视网进 行数据传输。 cable modem的传送顺序是这样的： 数据 —— 基频调制 —— 上转频 —— 电 缆传输 —— 下转频 —— 解调 —— 数据
1. 基频调制 基频调制就是来自网上的数字信号会经过调制 的过程，将数字信号转换成模拟信号，以模 拟的方式在有线电视的电缆上传输。调制的 方式则与信号传递的方向有关 。下行采用 64QAM调制，在6MHz的频谱宽度内速率可达 到30Mbps。上行采用QPSK调制，可提供 2.56Mbps的数据传送速率 。 2. 上转频 在调制之后，接下來要決定的是信号会经 由哪一个频道送出。即把基频信号转换到某 个电视频道。
