建筑制图技术复习资料2009(不可修改)

建筑制图课程复习资料一、制图基本知识制图基本知识包括：《房屋建筑制图统一标准》（GBJ1-86）中关于制图的基本规定、绘图工具和仪器的使用以及几何作图等。

1)手工绘图绘图工具包括：铅笔、图板、丁字尺、三角板、圆规、针管笔、硫酸纸等。

图板是绘图时用来铺放图纸的矩形案板。

针管笔，针管绘图笔的头部装有带通针的针管，能吸存碳素墨水。

一般的绘图顺序为：先用铅笔在白纸上打好底稿，再用针管笔在硫酸纸上抄绘一遍。

2)制图基本规定建筑工程图是表达建筑工程设计的重要技术资料，是建筑施工的依据。

为统一工程图样的画法，便于交流技术和提高制图效率，国家制定了一系列标准。

一、图幅图幅是指绘图时采用的图纸幅面。

为了合理使用图纸，所有图纸的幅面及图框尺寸应符合表13-1的规定及图13-1的格式。

图纸的使用方式有两种：横式和立式。

如图13-1二、标题栏及会签栏图纸标题栏（简称图标）是用来填写设计单位（设计人、绘图人、审批人）的签名和日期、工程名称、图名、图纸编号等内容的。

标题栏必须放置在图框的右下角。

横式使用的图纸、应按图13-1(a)的形式布置。

立式使用的图纸，应按图13-1（b）的形式布置。

立式使用的Ａ４图纸应按图１３－２的形式布置。

图纸标题栏应按图１３－３的格式分区绘制。

会签栏是为各工种负责人签署专业、姓名、日期用的表格,如图１３－４。

三、比例图样的比例，应为图形与实物相对应的线性尺寸之比。

比例规定用阿拉伯数字表示，如１：２０，１：５０，１：１００等。

对于建筑工程图，多用缩小的比例绘制在图纸上，如用１：２０画出的图样，其线性尺寸是实物相对应线性尺寸的１／２０。

比例的大小是指比值的大小，如１：５０大于１：１００；无论图的比例大小如何，在图中都必须标注物体的实际尺寸。

绘图时选用哪种比例，应根据图样的用途和被绘物体的复杂程度，选用表１３－３中的比例。

图中的比例，应注写在图名的右侧，比例的字高，应比图名的字高小１或２号，图名下画一条粗实线（不要画两条）其长度与图名文字所占长短相当。

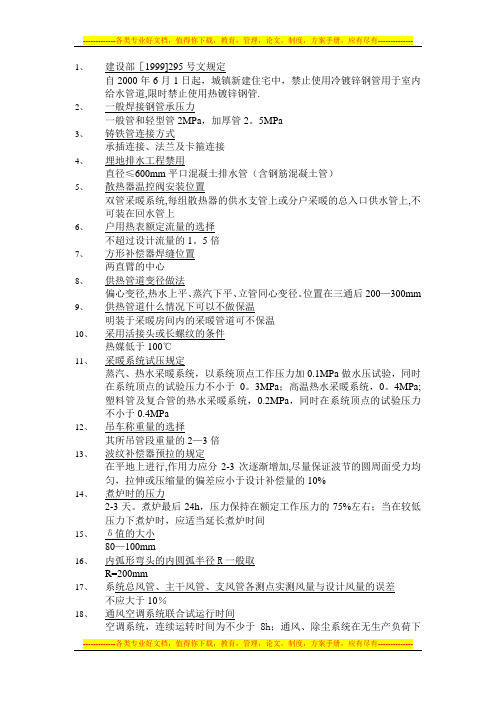

1、建设部［1999]295号文规定自2000年6月1日起，城镇新建住宅中，禁止使用冷镀锌钢管用于室内给水管道,限时禁止使用热镀锌钢管.2、一般焊接钢管承压力一般管和轻型管2MPa，加厚管2。

5MPa3、铸铁管连接方式承插连接、法兰及卡箍连接4、埋地排水工程禁用直径≤600mm平口混凝土排水管（含钢筋混凝土管）5、散热器温控阀安装位置双管采暖系统,每组散热器的供水支管上或分户采暖的总入口供水管上,不可装在回水管上6、户用热表额定流量的选择不超过设计流量的1。

5倍7、方形补偿器焊缝位置两直臂的中心8、供热管道变径做法偏心变径,热水上平、蒸汽下平、立管同心变径。

位置在三通后200—300mm 9、供热管道什么情况下可以不做保温明装于采暖房间内的采暖管道可不保温10、采用活接头或长螺纹的条件热媒低于100℃11、采暖系统试压规定蒸汽、热水采暖系统，以系统顶点工作压力加0.1MPa做水压试验，同时在系统顶点的试验压力不小于0。

3MPa；高温热水采暖系统，0。

4MPa;塑料管及复合管的热水采暖系统，0.2MPa，同时在系统顶点的试验压力不小于0.4MPa12、吊车称重量的选择其所吊管段重量的2—3倍13、波纹补偿器预拉的规定在平地上进行,作用力应分2-3次逐渐增加,尽量保证波节的圆周面受力均匀，拉伸或压缩量的偏差应小于设计补偿量的10%14、煮炉时的压力2-3天。

煮炉最后24h，压力保持在额定工作压力的75%左右；当在较低压力下煮炉时，应适当延长煮炉时间15、δ值的大小80—100mm16、内弧形弯头的内圆弧半径R一般取R=200mm17、系统总风管、主干风管、支风管各测点实测风量与设计风量的误差不应大于10％18、通风空调系统联合试运行时间空调系统，连续运转时间为不少于8h；通风、除尘系统在无生产负荷下进行风机、风管与附件等全系统的联合试运转，连续运转时间不少于2h 19、在通风空调工程的质量检验与评定最关键的检验项目是保证项目20、制冷系统运行结束时停车顺序先停制冷剂、油泵（离心制冷系统应在主机停车2min后停油泵），再停冷冻水泵，冷凝水泵21、室内消火栓禁止使用的类型一般采用单发单栓，尽量不使用双出口型消火栓，禁止使用双口消火栓22、水箱间室内最低温度不低于5℃23、无缝钢管的连接方式不宜采用螺纹连接,宜采用焊接、法兰连接或卡压式管件连接24、安装时有方向要求的阀门止回阀、截止阀、减压阀、平衡阀25、沟槽连接的适用范围给排水、消防、采暖通风、煤气与石油等领域，镀锌钢管26、除污器在供热管路中的安装位置热源循环水泵处和用户引入口处，对于安装热表的用户，常在热表的入口前设置27、为了保证系统安全运行，膨胀水箱上的哪些管不允许设置阀门膨胀管、循环管、溢流管28、在风管配件制作过程中，对于小于900的弯头，应采用的常用的角度30°、45°、60°29、用于制作风管时适用咬口连接的板材厚度d≤1。

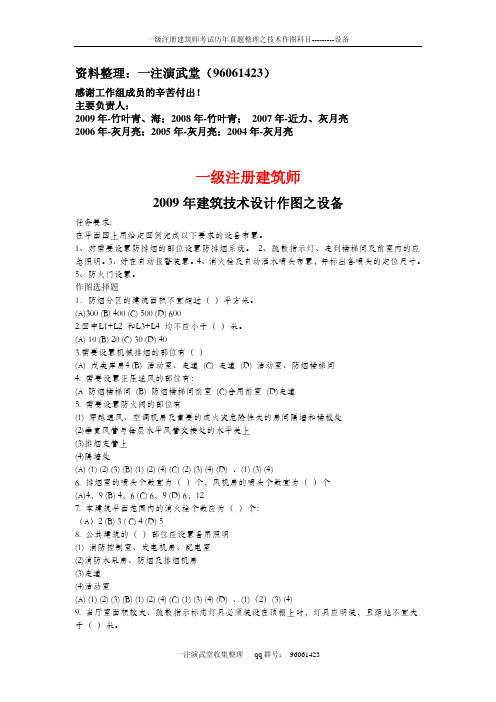

资料整理：一注演武堂（96061423）感谢工作组成员的辛苦付出！主要负责人：2009年-竹叶青、海；2008年-竹叶青； 2007年-近力、灰月亮2006年-灰月亮；2005年-灰月亮；2004年-灰月亮一级注册建筑师2009年建筑技术设计作图之设备任务要求:在平面图上用给定图例完成以下要求的设备布置。

1、对需要设置防排烟的部位设置防排烟系统。

2、疏散指示灯、走到楼梯间及前室内的应 急照明。

3、好在自动报警装置。

4、消火栓及自动洒水喷头布置，并标出各喷头的定位尺寸。

5、防火门设置。

作图选择题1．防烟分区的建筑面积不宜超过（ ）平方米。

(A)300 (B) 400 (C) 500 (D) 6002.图中L1+L2 和L3+L4 均不应小于（ ）米。

(A) 10 (B) 20 (C) 30 (D) 403.需要设置机械排烟的部位有（ ）(A) 戊类库房4 (B) 活动室、走道 (C) 走道 (D) 活动室、防烟楼梯间4. 需要设置正压送风的部位有：(A 防烟楼梯间 (B) 防烟楼梯间前室 (C)合用前室 (D)走道5. 需要设置防火阀的部位有(1) 穿越通风、空调机房及重要的或火灾危险性大的房间隔墙和楼板处(2)垂直风管与每层水平风管交接处的水平关上(3)排烟支管上(4)隔墙处(A) (1) (2) (3) (B) (1) (2) (4) (C) (2) (3) (4) (D) 、(1) (3) (4)6. 排烟室的喷头个数宜为（ ）个，风机房的喷头个数宜为（ ）个(A)4，9 (B) 4，6 (C) 6，9 (D) 6，127. 本建筑平面范围内的消火栓个数应为（ ）个：（A）2 (B) 3 ( C) 4 (D) 58. 公共建筑的（ ）部位应设置备用照明(1) 消防控制室、发电机房、配电室(2)消防水泵房、防烟及排烟机房(3)走道(4)活动室(A) (1) (2) (3) (B) (1) (2) (4) (C) (1) (3) (4) (D) 、(1)（2）(3) (4)9. 当厅室面积较大、疏散指示标志灯具必须装设在顶棚上时，灯具应明装，且距地不宜大 于（ ）米。

《建筑制图》综合复习资料一、填空题：mm 。

5、详图符号得圆直径为mm ，以______________ 实线绘制。

6、定位轴线采用 ________ 线表示，轴线编号得圆圈用 __________ 线，直径为mm 。

7、配置在钢筋混凝土构件中得钢筋，按其作用分__________、________ 、 ________ 、_______________________________________________________。

& ___________ 就是由水泥、石子、沙子与水按一定比例拌与而成； _______________ 制成得梁、板、柱、基础等构件，称为钢筋混凝土构件。

9、建筑形体得三种尺寸分别为_________ 尺寸、 _________ 尺寸与_________ 尺寸。

10、剖面图得处理方式有 _________ 、_________ 、 _________ 、_________ 与 _________ 五种。

11、________ 就是由水泥、沙子、与水按一定比例拌与而成； _______________ 制成得梁、板、柱、基础等构件，称为钢筋混凝土构件。

12、A2图纸得幅面大小为 _________ ，其幅面线与图框线得距离一边为mm ，其余三边为mm 。

13、当焊缝分布不规则时，在标注焊缝代号得同时，宜在焊缝处加________ 实线表示可见焊缝，或加 ________ 实线表示不可见焊缝。

14、剖切符号中得剖切位置线用 _______ 表示，长度为mm 。

投射方向线用_______ 表示，长度为mm 。

15、一般房屋中把反映建筑物主要出入口得立面图称为_______ ，其背后得立面图称为 _________ 。

16、在结构平面图中配置双层钢筋时，顶层钢筋得弯钩应______________ （向左；向右）或___ （向下；向上）。

17、A0图纸得幅面大小为 ________ ，其图框线与幅面线得距离一边为—mm ，另外三边为mm18、若详图与被索引得图样不在同一张图纸内，详图编号为5，被索引图纸得编号为3,则详图符号应表示为__________ 。

（一）修订原则依据二级建造师执业资格考试大纲编写原则；2008年5月16日编写工作会议提出的关于修编十点意见；近年来的考试经验，使2009年版考试大纲、考试用书更加符合二级建造师考试及二级建造师应具备能力的需求。

（二）大纲主要修改部分1.2A310000建筑工程技术中的内容进行了压缩及调整。

将原2A311000建筑工程技术要求改为三部分。

即2A311010 建筑结构技术要求2A311020 建筑构造要求2A311030 建筑材料（1）2A312000中相关内容调整到2A311000中。

即2A311013 掌握钢筋混凝土梁、板、柱的特点和配筋要求（原大纲2A312041）2A312000 掌握砌体结构的特点及构造要求（原大纲2A312043）（2）2A311030 建筑材料共有8条，减少了1条。

即将原“建筑用高分子材料的品种、特性及应用与功能材料的技术性能和应用”合并为“2A311038 了解其他常用建筑材料的特性及应用”。

（3）2A312000 建筑工程施工技术将“基础工程施工技术”中的3条分别合并到“地基与基础工程施工技术”和“主体结构工程施工技术”中，本节原7目，现为6目。

1）2A312010 施工测量现1条，减少1条。

即“熟悉施工测量的内容和方法”与“了解施工测量仪器的功能”与应用合并为“2A312011 熟悉施工测量的内容和方法”。

2）2A312020 地基与基础工程施工技术合并了“基坑开挖与支护方法”，增加了“掌握砖、石基础施工技术要求”和“熟悉混凝土基础与桩基施工技术要求”。

3）主体结构工程施工技术保留了“掌握混凝土结构的施工技术”、“掌握砌体结构的施工技术”和“熟悉钢结构施工技术”。

其他两条已归到第一节，如上所述。

4）防水工程施工技术将“地下防水工程施工技术要求”，由“熟悉”降为“了解”。

5）2A312050 装饰装修工程施工技术将“掌握抹灰工程施工技术要求”分别归到相关条目中。

避免了内容的交叉与重复。

土木工程制图复习提纲考试题型及题量(参考)1、填空题：40空，40分2、简答题：4题，20分3、画剖（断）面图1题，10分4、识图绘图题，3题，共30分复习要点第一章制图基本规定一、图线的种类和用途二、尺寸的组成以及标注绘制要求三、尺寸数字的单位四、尺寸的简化标注五、标高符号的绘制和标注第二章剖面图和断面图一、剖面图和断面图的形成和区分二、剖切符号的组成和标注三、剖面图和断面图的绘制四、常用的剖切方法的选择第三章建筑施工图一、房屋施工图的组成、建筑施工图的组成二、建筑总平面图的常用比例和作用三、建筑总平面图中常用图例的识读四、等高线、风玫瑰、指北针的作用和绘制要求五、建筑平面图的形成和命名六、建筑平面图的常用比例和作用七、建筑平面图的图线要求和主要内容的识读八、建筑平面图中定位轴线的标注九、建筑平面图的平面尺寸标注要求和方法十、建筑立面图的用途和常用比例十一、建筑立面图的形成和命名十二、建筑立面图的线型和各部位的标高标注十三、建筑立面图的门窗图例十四、建筑剖面图的用途和常用比例十五、建筑剖面图的形成和剖切位置的选择十六、建筑剖面图的主要内容线型十七、建筑剖面图的尺寸标注内容十八、建筑详图的常用类型和比例十九、墙身剖面图的组成和构造识读二十、楼梯的组成和楼梯详图的组成二十一、楼梯平面图、剖面图的绘制和识读第四章结构施工图和结构图一、结构施工图的内容二、结构的概念和分类三、钢筋混凝土结构中钢筋和混凝土的作用四、钢筋的分类、级别和保护层五、钢筋布置图的组成、内容和绘制六、钢屋架结构图的组成七、基础图的组成和绘制八、楼层结构平面图的主要内容和有关符号的含义第五章室内给、排水施工图一、室内给、排水施工图的组成二、建筑给水和建筑排水系统的组成主要设施的作用三、给排水平面图的主要内容四、给排水系统图的标注内容建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

建筑制图个人复习材料建筑构成的基本三要素：建筑功能、建筑技术、建筑形象。

按建筑功能分为：1.民用建筑：（1）居住建筑（2）公共建筑；2.工业建筑：3.农业建筑重点按层数和建筑高度分：住宅建筑：低层---- 1〜3层；多层--- - 6层；中咼层 - 7~9 层；咼层--- 10~30 层；（小高层——25~50米；中高层——50~75米）超高层——大于100米。

（重点必考）公共建筑及综合性建筑：高层——总高度大于24米（不包括单层建筑）；超髙层---- 大于100米。

工业建筑：单层；多层；混合层建筑物的等级划分：耐久等级：以主体结构确定的建筑耐久年限分为四级：◊一级建筑：耐久年限为100年以上，适用于重耍的建筑和高层建筑。

◊二级建筑：耐久年限为50〜100年，适用于一般性建筑。

◊三级建筑：耐久年限为25〜50年，适用于次要的建筑。

◊四级建筑：耐久年限为15年以下，适用于临时性建筑。

（重点必考）耐火等级：构件的燃烧性能分为三类：◊不燃烧体◊燃烧体◊难燃烧体现行《建筑设计防火规范》GBJ16-97把建筑物的耐火等级划分成四级，一级的耐火性能最好，四级最差。

性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。

（记住有分四级等级，登记单位是小时）建筑设计程序：1.方案设计2.初步设计3.技术设计4.施工图设计建筑设计要求：1•满足建筑功能要求；2.采用合理的技术措施；3.具有良好的经济效果4.考虑建筑美观要求；5.符合总体规划要求（上次有考过）建筑设计依据:1•使用功能：人体尺度、人体活动尺度、家具尺寸、家具使用尺寸2.自然条件：气候、地质、水文3.规范条文：国家规范、地方规定、地方条文民用建筑的六大基本构件：（1）基础（2）墙（3）楼板层和地坪层（4）楼梯（5）屋顶（6） f J窗（老师有说不会考，但是看下以防他忘了又出出来了）指北针：用细实线圆绘制，直径宜为24mmo指针尖为北向，指针尾部宽度宜为3mm。

建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。

A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。

尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。

A.12B.15C.30 D。

3003．一个完整的尺寸所包含的四个基本要素是（）。

A。

尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。

尺寸界线、尺寸线、尺寸数字和单位D。

尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。

A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。

A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10,前方15,由此可知F的坐标为（）.A.(15，30，35）B.(30，20，15）C。

(15,20，30） D。

（10，20，5）7．某平面图形的正面投影为一直线,该平面为（ )。

A.正垂面 B。

侧垂面 C.水平面 D。

铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。

A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（ )。

A B C D10．（ )主要用于识读以叠加方式形成的组合体投影图.A.形体分析法 B。

线面分析法 C。

解析法 D.叠加法11．正轴测图是（ ).A。

单一中心投影 B. 单一斜投影C。

多面正投影 D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。

1-1A 111-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( ）.A. 断面图、从上向下投影B. 断面图、从下向上投影 C 。

断面图、从后向前投影 D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。

2009年二注各科真题建筑构造与详图的考试心得第一题是平屋顶改坡屋顶1）考察的是屋顶檐口构造2）有高差处坡屋顶与墙体的衔接（个人人为考察点为变形缝的设置问题，不一定正确，请大家来批评指正）第二题是条形基础（钢筋混泥土的构造节点及散水防潮层等节点构造）第三题是设备作图（这个题目相对比较简单，注意作图步骤就应该差不多了，电气的回路上一定要标明穿管数目）第四题是安全设施（今年考的题目很简单，但是很容易弄混淆，考的楼梯的相关问题，主要是涉及高度安全防卫细节尺寸等几方面）场地设计场地设计,题目要求:第一题任务要求：布置最大面积商场一栋（不大于4层）一层地下室，布置1800平方米停车场。
