建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）7、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）8、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点9、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种10、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）11、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）12、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写13、在建筑平面图中，M是（门）的代号14、当截平面倾斜于柱轴时，截交线为（椭圆）15、水平面与侧垂面相交，其交线是（侧垂线）16、两个回转体共轴时，其相贯线是（圆）17、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。
（对）2、拉丁字母、阿拉伯数字和罗马数字可以写成直体或斜体，但是其与汉字写在一起时宜写成直体。
《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。
12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。
14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。
15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。
16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。
A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。
土木工程制图复习提纲考试题型及题量(参考)1、填空题：40空，40分2、简答题：4题，20分3、画剖（断）面图1题，10分4、识图绘图题，3题，共30分复习要点第一章制图基本规定一、图线的种类和用途二、尺寸的组成以及标注绘制要求三、尺寸数字的单位四、尺寸的简化标注五、标高符号的绘制和标注第二章剖面图和断面图一、剖面图和断面图的形成和区分二、剖切符号的组成和标注三、剖面图和断面图的绘制四、常用的剖切方法的选择第三章建筑施工图一、房屋施工图的组成、建筑施工图的组成二、建筑总平面图的常用比例和作用三、建筑总平面图中常用图例的识读四、等高线、风玫瑰、指北针的作用和绘制要求五、建筑平面图的形成和命名六、建筑平面图的常用比例和作用七、建筑平面图的图线要求和主要内容的识读八、建筑平面图中定位轴线的标注九、建筑平面图的平面尺寸标注要求和方法十、建筑立面图的用途和常用比例十一、建筑立面图的形成和命名十二、建筑立面图的线型和各部位的标高标注十三、建筑立面图的门窗图例十四、建筑剖面图的用途和常用比例十五、建筑剖面图的形成和剖切位置的选择十六、建筑剖面图的主要内容线型十七、建筑剖面图的尺寸标注内容十八、建筑详图的常用类型和比例十九、墙身剖面图的组成和构造识读二十、楼梯的组成和楼梯详图的组成二十一、楼梯平面图、剖面图的绘制和识读第四章结构施工图和结构图一、结构施工图的内容二、结构的概念和分类三、钢筋混凝土结构中钢筋和混凝土的作用四、钢筋的分类、级别和保护层五、钢筋布置图的组成、内容和绘制六、钢屋架结构图的组成七、基础图的组成和绘制八、楼层结构平面图的主要内容和有关符号的含义第五章室内给、排水施工图一、室内给、排水施工图的组成二、建筑给水和建筑排水系统的组成主要设施的作用三、给排水平面图的主要内容四、给排水系统图的标注内容建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。
建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有5种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。
(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A 、绝对标高B 、相对标高C 、绝对标高和相对标高D 、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑制图的考试内容2—1图纸幅面、线型、字体、尺寸标注注：A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，以此类推。
画线时应注意以下几点：1. 在同一张图纸内，相同比例的各图应采用相同的线宽组。
2. 虚线、单点长画线或双点长画线的画长和间隔宜各自相等。
虚线的短画长为3—6mm,间隔为0.5～1mm 。
单点长画线或双点长画线的长画长为15～20mm.3. 虚线与虚线、单（双）点长画线与单（双）点长画线、虚线或单（双）点长画线与其他线相交时，应交于画线处。
虚线为实线的延长线时，则应留一间隔。
4. 单点长画线或双点长画线的两端不应是点。
5. 图线不得与文字、数字或符号重叠、相交。
图纸的图框线、标题栏线和会签栏线可采用下图所示的线宽。
(重点)字体长仿宋字体的字高与字宽的比例大约为1:0.7,字体高度分别为20mm 、14mm 、10mm 、7mm 、5mm 、3.5mm 等六级，字体宽度相应为14mm 、10mm 、7mm 、5mm 、3.5mm 、2.5mm 等。
尺寸标注尺寸界线用细实线绘画，一般应与被注长度垂直，其一端离开图样轮廓线不小于2mm ，另一端宜超出尺寸线2～3mm.。
必要可利用图尺寸样轮廓线作为尺寸界线。
尺寸线也用细实线绘画，与被标长度平行。
图样本身的任何图线都不得用作尺寸线。
尺寸起止符号一般用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针45。
角，长度宜为2～3mm 。
国标规定，图样上标注的尺寸，除标高及总平面图以m （米）为单位外，其余一律以mm （毫米）为单位，图上尺寸数字都不再注写单位。
图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。
标注半径、直径和角度，尺寸起止符号不用45。
角斜短线，而用箭头表示。
角度数字一律水平书写。
住尺寸是应注意的问题如下：1、 尺寸数字应写在尺寸线的中间，距尺寸线不小于1mm ，在水平尺寸线上的应从左到右写在尺寸线上方，字头向上；在竖直尺寸线上的，应从下到上写在尺寸线左方，2、大尺寸在外，小尺寸在内。

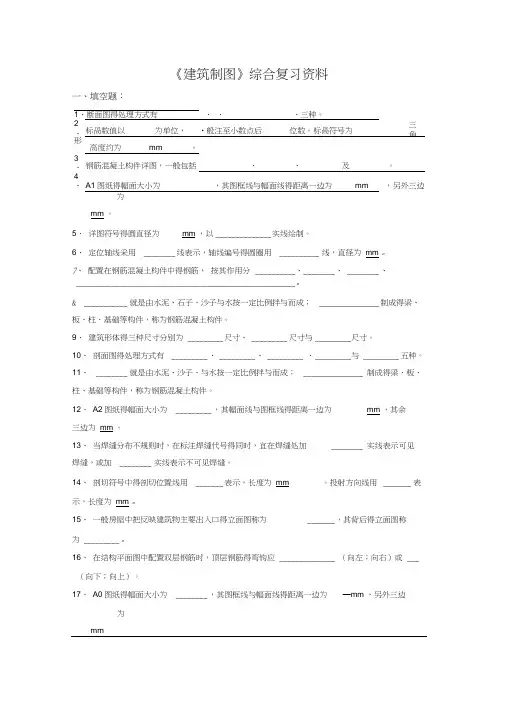

《建筑制图》综合复习资料一、填空题：mm 。
5、详图符号得圆直径为mm ，以______________ 实线绘制。
6、定位轴线采用 ________ 线表示，轴线编号得圆圈用 __________ 线，直径为mm 。
7、配置在钢筋混凝土构件中得钢筋，按其作用分__________、________ 、 ________ 、_______________________________________________________。
& ___________ 就是由水泥、石子、沙子与水按一定比例拌与而成； _______________ 制成得梁、板、柱、基础等构件，称为钢筋混凝土构件。
9、建筑形体得三种尺寸分别为_________ 尺寸、 _________ 尺寸与_________ 尺寸。
10、剖面图得处理方式有 _________ 、_________ 、 _________ 、_________ 与 _________ 五种。
11、________ 就是由水泥、沙子、与水按一定比例拌与而成； _______________ 制成得梁、板、柱、基础等构件，称为钢筋混凝土构件。
12、A2图纸得幅面大小为 _________ ，其幅面线与图框线得距离一边为mm ，其余三边为mm 。
13、当焊缝分布不规则时，在标注焊缝代号得同时，宜在焊缝处加________ 实线表示可见焊缝，或加 ________ 实线表示不可见焊缝。
14、剖切符号中得剖切位置线用 _______ 表示，长度为mm 。
投射方向线用_______ 表示，长度为mm 。
15、一般房屋中把反映建筑物主要出入口得立面图称为_______ ，其背后得立面图称为 _________ 。
16、在结构平面图中配置双层钢筋时，顶层钢筋得弯钩应______________ （向左；向右）或___ （向下；向上）。
17、A0图纸得幅面大小为 ________ ，其图框线与幅面线得距离一边为—mm ，另外三边为mm18、若详图与被索引得图样不在同一张图纸内，详图编号为5，被索引图纸得编号为3,则详图符号应表示为__________ 。
2331《建筑制图基础》复习资料选择（一）知识点选择1.图纸的幅面的简称是（A ）A .图幅2.图纸上限定绘图区域的线框是指（B ）B.图框3.幅面代号为A0的图纸长、短边尺寸分别是（)A . 1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是（)B. 841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是（)C . 594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是（)D .297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D ) D.297mm、210mm8.—个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B ）B. 2种9.一般情况下，一个图样应选择的比例为（A ）A.1种10.图样及说明中的汉字宜采用（A ）A.长仿宋体11.制图的基本规定要求数量的数值注写应采用（A ）A.正体阿拉伯数字12.制图的基本规定要求数量的单位符号应采用（C）C.正体字母13.绘制尺寸界线时应采用（C）C.细实线14.绘制尺寸起止符号时应采用（C ）C .中粗断线15.尺寸起止符号倾斜方向与尺寸界线应成（A ）A.45016.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（A ）A. 10mm17.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm18.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm19.标注球的半径尺寸时，应在尺寸前加注符号（B ）B. SR20.标注圆弧的弧长时，表示尺寸线应以（B ）B.该圆弧同心的圆弧线表示21.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B ）B. t22.一般制图的第一个步骤是（A ）A.绘制图样底稿23.一般制图的最后一个步骤是（D ）D.图纸整理24.在平面图形中确定尺寸位置的点、直线称为（A ）A.尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B ）B.定型尺寸26.用于确定平面图形中各组成部分的相对位置的尺寸是（C ）C.定位尺寸27.在制图中，把光源称为（A ）A.投影中心28.在制图中，把光线称为（B ）B.投影线29.在制图中，把承受影子的面称为（C ）C.投影面30.在制图中，形成投影的方法称为（D ）D .投影法31.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（A ）A.愈大32.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（B ）B.愈小33.由一点放射的投射线所产生的投影称为（B ）B.水平投影34.由相互平行的投射线所产生的投影称为（B ）B.水平投影35.形成物体的最基本几何元素包括（A ）A.点、直线和平面36.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（A ）A .同素性37.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（B ）B.从属性38.线段上的点将该线段分成的比例,等于点的正投影分线段的正投影所成的比例,这种性质称为正投影的（C ）C.定比性39.两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（D ）D.平行性40.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（D ）D.全等性41.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。
1.铅笔上一般都标有一些字母，它们是软硬的代号，H表示硬，B 表示软，H或B前面的数字越大，表示越硬或越软。
绘制工程图时，常用H打底稿,用HB、B来加深。
2.圆规是画圆及圆弧的工具。
分规是用来量取尺寸和分割线段的工具。
3.比例尺是用来按一定比例量取长度的专用量尺。
它上面刻有不同的比例，绘图时将实际尺寸按选定比例在相应的尺面上量取即可。
（均以米为单位）（比例尺的大小是比值的大小）例如要用1：100在图纸上画出3300mm长的线段，只要在比例尺的1：100的尺面上，找到3.3m，那么尺面上从0到3.3m的一段长度，就是在图纸上需要画的线段长。
4.图幅是指绘图时采用的图纸幅面，图框是指绘图范围的界线。
为使图纸整齐，便于装订和保管，国标中规定了图纸的幅面尺寸。
A0A1A2A3A4 b×l841×1189594×841420×594297×420210×297c105a255.长边为l，宽边为b，a为装订边，另外三个边为c，随图幅大小而变化6.会签栏和标题栏7.图线粗实线：可见轮廓线，剖面图中被剖着部分的轮廓线，结构图中的钢筋线、建筑物或构筑物的外轮廓线、剖切线、地面线、详图标志的圆圈、图纸的图框线等。
中实线：可见轮廓线，剖面图中未被剖着但仍能看到而需要画出的轮廓线、标注尺寸的尺寸起止45度短划等。
幅面代号尺寸代号细实线：尺寸界线、尺寸线、材料的图例线、索引标志的圆圈、引出线、标高符号线、重合断面的轮廓线、较小图形中的中心线等。
名称线型线宽一般用途实线粗b主要可见轮廓线中0.5b可见轮廓线细0.25b可见轮廓线、图例线虚线粗b见各有关专业制图标准中0.5b不可见轮廓线细0.25b不可见轮廓线、图例线单点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b中心线、对称线等双点长画线粗b见各有关专业制图标准中0.5b见各有关专业制图标准细0.25b假想轮廓线、成型前原始轮廓线折断线0.25b断开界线波浪线0.25b断开界线8.例等情况从国家标准规定的下列字高系列中选用：2.5，3.5，5，7，10，14，20mm。
建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。
A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。
尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。
A.12B.15C.30 D。
3003．一个完整的尺寸所包含的四个基本要素是（）。
A。
尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。
尺寸界线、尺寸线、尺寸数字和单位D。
尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。
A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。
A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10,前方15,由此可知F的坐标为（）.A.(15，30，35）B.(30，20，15）C。
(15,20，30） D。
（10，20，5）7．某平面图形的正面投影为一直线,该平面为（ )。
A.正垂面 B。
侧垂面 C.水平面 D。
铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。
A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（ )。
A B C D10．（ )主要用于识读以叠加方式形成的组合体投影图.A.形体分析法 B。
线面分析法 C。
解析法 D.叠加法11．正轴测图是（ ).A。
单一中心投影 B. 单一斜投影C。
多面正投影 D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。
1-1A 111-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( ）.A. 断面图、从上向下投影B. 断面图、从下向上投影 C 。
断面图、从后向前投影 D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。
建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。
丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。
铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。
画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。
画图时应使铅笔垂直纸面，向运动方向倾斜75度。
第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。
拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。
如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。
●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。
必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。
图样上任何图线都不得用作尺寸线。
3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。
建筑制图复习资料题型：填空题和作图题。
建筑识图部分第一章建筑制图的基本知识§1－1 建筑制图标准图纸的幅面是指图纸尺寸规格的大小，图框是指在图纸上绘图范围的界线。
一般A0～A3图纸宜横式使用，必要时也可立式使用。
如果图纸幅面不够，可将图纸长边加长，短边不得加长。
图纸标题栏——标题栏放在图纸的右下角。
会签栏是为各工种负责人签字用的表格，放在图纸左侧上方的图框线外字体——图样中的汉字应采用国家公布的简化汉字，并写成长仿宋体。
汉字的字高应不小于3.5mm。
比例——图样的比例,应为图形与实物相对应的线性尺寸之比。
建筑工程图中所用的比例，应根据图样的用途与被绘对象的复杂程度选用，尺寸注法——图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。
尺寸线、尺寸界线用细实线绘制，尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。
半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，小尺寸在里面，大尺寸在外面。
坡度的标注——在标注坡度时，应加注坡度符号。
坡度符号宜用单面箭头表示，上面的数字表示坡度值，箭头指向下坡方向，第二章投影的基本知识§2－1 投影的基本概念及分类投影三条件——①投影中心及投射线②投影面③表达对象投影类型——中心投影和平行投影。
平行投影分正投影和斜投影。
平行投影法特性——1）点分直线线段成某一比例，则该点的投影也分该线段的投影成相同的比例；2）互相平行的直线，其投影仍旧互相平行。
§2－２正投影的基本特性积聚性——（1）直线垂直于投影面时，其投影积聚为一点。
（2）平面垂直于投影面时，其投影积聚为一直线。
全等性——（1）直线平行于投影面时，其投影反映实长及倾角。
（2）平面平行于投影面时，其投影反映实形。
（3）互相平行的直线，其投影仍旧互相平行。
建筑制图个人复习材料
建筑构成的基本三要素：建筑功能、建筑技术、建筑形象。
按建筑功能分为：1. 民用建筑：（1)居住建筑（2)公共建筑；2.工业建筑；3. 农业建筑重点按层数和建筑高度分：
住宅建筑：低层——1~3层；多层——4~6层；
中高层——7~9层；高层——10~30层；
（小高层——25~50米；中高层——50~75米）
超高层——大于100米。
（重点必考）
公共建筑及综合性建筑：高层——总高度大于24米（不包括单层建筑）；
超高层——大于100米。
工业建筑：单层；多层；混合层
建筑物的等级划分：
耐久等级：以主体结构确定的建筑耐久年限分为四级：
◇一级建筑：耐久年限为100年以上，适用于重要的建筑和高层建筑。
◇二级建筑：耐久年限为50～100年，适用于一般性建筑。
◇三级建筑：耐久年限为25～50年，适用于次要的建筑。
◇四级建筑：耐久年限为15年以下，适用于临时性建筑。
（重点必考）
耐火等级：构件的燃烧性能分为三类：◇不燃烧体◇燃烧体◇难燃烧体
现行《建筑设计防火规范》GBJ16-97把建筑物的耐火等级划分成四级，一级的耐火性能最好，四级最差。
性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。
（记住有分四级等级，登记单位是小时）
建筑设计程序：1.方案设计2.初步设计3.技术设计4.施工图设计
建筑设计要求：1.满足建筑功能要求；2.采用合理的技术措施；3.具有良好的经济效果4.考虑建筑美观要求；5.符合总体规划要求（上次有考过）
建筑设计依据：
1.使用功能：人体尺度、人体活动尺度、家具尺寸、家具使用尺寸
2.自然条件：气候、地质、水文
3.规范条文：国家规范、地方规定、地方条文
民用建筑的六大基本构件:（1）基础（2）墙（3）楼板层和
地坪层（4）楼梯（5）屋顶
（6）门窗(老师有说不会考，但是看下以防他忘了又出出
来了)
指北针：用细实线圆绘制，直径宜为24mm。
指针尖为北向，
指针尾部宽度宜为3mm。
需用较大直径绘制指北针时，指针尾
部宽度宜为直径的1/8。
（重点）
尺寸四要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。
（次重点）
下面图片必考：
剖切符号由剖切位置线（亦称剖切线）、投射方向线及编号组成。
剖切位置线用一组不穿越图形的粗实线表示，一般长度为6-10mm ；在剖切线的两端用另一组垂直于剖切线的短粗实线表示投射方向，它就是投射方向线，一般长度为4-6mm ，并在该短线方向用数字注写剖切符号的编号。
图例制图书P123-126跟这个差不多记得去背其中123 124 125 126 比较重要
建筑总平面图主要内容：1、建筑红线；2、区分新旧建筑物；3、新建筑物的定位新建建筑4、出入口
物的定位一般采用两种方法，一是按原有建筑物或原有道路定位；二是按坐标定位。
采用坐标定位又分为采用测量坐标定位和建筑坐标定位两种。
总平面图图示的主要内容
(1) 图名、比例。
(2)用图例表示出新建或扩建区域的总体布局，表明各建筑物和构筑物的位置、层数、道路广场、绿化等的布置情况。
(3)确定新建或扩建工程的具体位置，标出坐标或定位尺寸。
(4)注明新建房屋底层室内地面和室外整平地面的绝对标高。
(5)画出风玫瑰图或指北针。
图幅（重点必考）
图版大小（重点必考）
0号图版1200mm ×900mm 1号图版900mm ×600mm
2号图版600mm ×420mm 3号图版420mm ×300mm
楼梯的组成：
楼梯梯段：由踏步组成，联系两个不同标高平台的倾斜构件。
梯段的踏步数应≤18级，但不宜少于3级。
平台：中间平台、楼层平台
栏杆扶手：梯段及平台边缘的安全保护构件。
有一定的装饰作用。
梯井：梯段之间形成的空档。
（红色字必考重点）
楼梯的坡度：楼梯的坡度由踏步高宽比决定。
合适范围25º-45º，常用30º，左右舒适角度26º-34’。
（必考重点）
楼梯的宽度：（必考重点）
梯段宽度: 按每股人流550～600mm宽度考虑，单人通行时为900mm，双人通行时为1100-1200mm，三人通行时为1650～1800mm，其余类推。
同时，需满足各类建筑设计规范中对梯段宽度的限定。
如扶手不在梯段上梯段宽度指从扶手中心到墙体中心
平台宽：平台宽度分为中间平台宽度D1和楼层平台宽度D2，平台宽度应大于或等于梯段宽度。
并≦1200mm。
梯井宽：所谓梯井，系指梯段之间形成的空档，以60～200mm为宜。
儿童用梯应小于120mm。
净空高度：（必考重点）
一般要求不小于2000mm。
楼梯平台上部及下部过道处：≥2m
梯段上：≥2.2m，自踏步前缘量至直上方突出物下缘间的铅锤高度。
踏步尺寸：（有数字的是重点）
踏步宽（b）与高（h）的关系
2h+b=600~630mm
踏步宽：不应小于260mm
踏步高：应≤180mm，住宅≤175
当踏步宽=300mm，高=150mm时行走最舒适。
梯段角度为26°34’。
栏杆扶手：（必考重点）
一般为900mm(踏步前缘至扶手表面)靠梯井一侧水平扶手超过0.50m时，高度不应小于
1.050m。
儿童用梯：在0.5-0.6m左右高度增设扶手，且0.9m高度处的扶手不能降低。
室外楼梯栏杆扶手高：≥1.1m
楼梯应至少一侧设扶手，梯段宽达三股人流时应两侧设；达四股时应加设中间扶手。
注意：①楼梯栏杆静空隙不应大于110mm；②台阶由踏步平台组成，室外台阶宽度应比门宽出500mm。
台阶踏步宽度不应大于300mm，踏步高度不宜大于150mm,踏步数不应小于2级。
（了解）
透视图和轴测图共同点：都是单面投影。
透视图和轴测图区别：透视图是中心投影的方法将形体投射到投影面上面；轴测图是用平行投影的方法将形体投射到投影面上面。
屋顶部分跟透视部分的知识题我是觉得不怎么会考你们有需要的自己去看
散乱笔记补充
平面图尺寸以毫米为单位，标高、总图、剖面图以米为单位。
地平线用1.4B粗实线，外凸结构用中粗线。
外轮廓用粗实线。
女儿墙：低层是1米，多层1.05米，高层1.10米泛水高度应为35cm （用沥青处理）重点
楼板厚度120mm，地下室楼板厚度300mm 这个考试不会考但这是一个概念的东西
建筑防火间距：（必考重点）
多层与多层不小于6m ；
多层与高层不小于9m；
高层与高层不小于12m。
建筑日照间距：（了解）南方1:1北方1:1.4
窗下墙极限：办公建筑800mm，住宅建筑900mm（了解）窗上梁叫过梁
墙体按照构造分离：
1、实体墙
2、空体墙
3、组合墙
墙体类型：（重点）
1、按照所处位置可以分为外墙和内墙
2、按照布置方向分类可分为纵墙跟横墙（外横墙叫山墙，外纵墙叫檐墙）
有水的房间门要画挡水线，高度为20mm
散水宽度应不小于墙体长宽的3％，正常宽度为0.6m-1.0m（重点）
明沟宽度宽度200mm-300mm坡度0.5％-1％
电梯设置要求：地面到房顶超过16米就能加电梯。
平行投影特性：实形性、定比性、积聚性、平行性
正投影基本性质：全等性、积聚性
门窗的作用——采光、通行、通风
1、一般居住建筑的起居室、卧室的窗户面积不得小于地板面积的1/7；
2、公共建筑：学校不得小于1/5；手术室1/2-1/3，辅助1/12；
3、一般民用建筑门高度≥2100mm，宽度：单扇门700mm-1000mm，双扇门
1200mm-1800mm（第三点给老师打电话确认的必考）
总图技术经济指标：1、总用地面积；2、总建筑面积; 3、占地面积（建筑密度％、绿化率％、容积率数值）。
