《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

制图与识图复习题一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（B）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( A )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（ D ）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。

楼层结构平面图是采用楼面上方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。

5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。

钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用分层局部？剖切。

8、指北针外圆用细实线绘制，圆的直径为24mm。

9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。

10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。

11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。

12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。

《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。

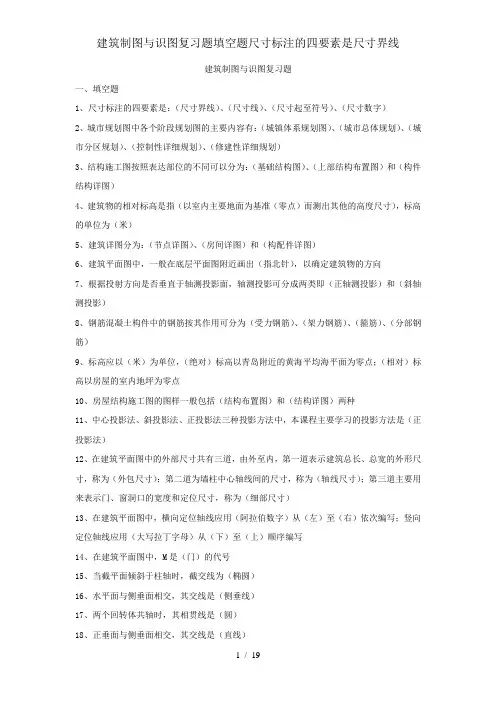

建筑制图与识图复习题一、填空题1、尺寸标注的四要素是：（尺寸界线）、（尺寸线）、（尺寸起至符号）、（尺寸数字）2、城市规划图中各个阶段规划图的主要内容有：（城镇体系规划图）、（城市总体规划）、（城市分区规划）、（控制性详细规划）、（修建性详细规划）3、结构施工图按照表达部位的不同可以分为：（基础结构图）、（上部结构布置图）和（构件结构详图）4、建筑物的相对标高是指（以室内主要地面为基准（零点）而测出其他的高度尺寸），标高的单位为（米）5、建筑详图分为：（节点详图）、（房间详图）和（构配件详图）6、建筑平面图中，一般在底层平面图附近画出（指北针），以确定建筑物的方向7、根据投射方向是否垂直于轴测投影面，轴测投影可分成两类即（正轴测投影）和（斜轴测投影）8、钢筋混凝土构件中的钢筋按其作用可分为（受力钢筋）、（架力钢筋）、（箍筋）、（分部钢筋）9、标高应以（米）为单位，（绝对）标高以青岛附近的黄海平均海平面为零点；（相对）标高以房屋的室内地坪为零点10、房屋结构施工图的图样一般包括（结构布置图）和（结构详图）两种11、中心投影法、斜投影法、正投影法三种投影方法中，本课程主要学习的投影方法是（正投影法）12、在建筑平面图中的外部尺寸共有三道，由外至内，第一道表示建筑总长、总宽的外形尺寸，称为（外包尺寸）；第二道为墙柱中心轴线间的尺寸，称为（轴线尺寸）；第三道主要用来表示门、窗洞口的宽度和定位尺寸，称为（细部尺寸）13、在建筑平面图中，横向定位轴线应用（阿拉伯数字）从（左）至（右）依次编写；竖向定位轴线应用（大写拉丁字母）从（下）至（上）顺序编写14、在建筑平面图中，M是（门）的代号15、当截平面倾斜于柱轴时，截交线为（椭圆）16、水平面与侧垂面相交，其交线是（侧垂线）17、两个回转体共轴时，其相贯线是（圆）18、正垂面与侧垂面相交，其交线是（直线）二、判断题1、图样比例是指图形与其事物相应要素的线性尺寸之比，1:50表示图上尺寸为1而事物尺寸为50。

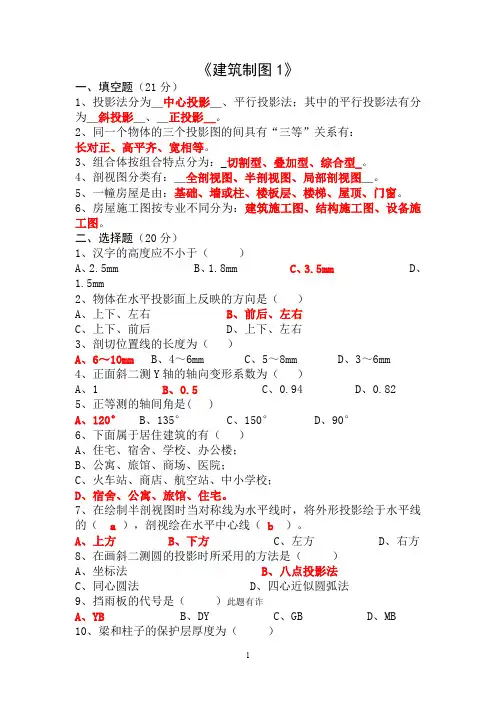

《建筑制图1》一、填空题（21分）1、投影法分为＿中心投影＿、平行投影法；其中的平行投影法有分为＿斜投影＿、＿正投影＿。

2、同一个物体的三个投影图的间具有“三等”关系有：长对正、高平齐、宽相等。

3、组合体按组合特点分为：_切割型、叠加型、综合型_。

4、剖视图分类有：＿全剖视图、半剖视图、局部剖视图＿。

5、一幢房屋是由：基础、墙或柱、楼板层、楼梯、屋顶、门窗。

6、房屋施工图按专业不同分为：建筑施工图、结构施工图、设备施工图。

二、选择题（20分）1、汉字的高度应不小于（）A、2.5mmB、1.8mmC、3.5mmD、1.5mm2、物体在水平投影面上反映的方向是（）A、上下、左右B、前后、左右C、上下、前后D、上下、左右3、剖切位置线的长度为（）A、6～10mmB、4～6mmC、5～8mmD、3～6mm4、正面斜二测Y轴的轴向变形系数为（）A、1B、0.5C、0.94D、0.825、正等测的轴间角是( )A、120°B、135°C、150°D、90°6、下面属于居住建筑的有（）A、住宅、宿舍、学校、办公楼；B、公寓、旅馆、商场、医院；C、火车站、商店、航空站、中小学校；D、宿舍、公寓、旅馆、住宅。

7、在绘制半剖视图时当对称线为水平线时，将外形投影绘于水平线的（a），剖视绘在水平中心线（b）。

A、上方B、下方C、左方D、右方8、在画斜二测圆的投影时所采用的方法是（）A、坐标法B、八点投影法C、同心圆法D、四心近似圆弧法9、挡雨板的代号是（）此题有诈A、YBB、DYC、GBD、MB10、梁和柱子的保护层厚度为（）A、15mmB、25mmC、35mmD、10mm三、作图题（59分）1、尺寸标注（6分）2、补全曲面体表面上点、线的三面投影（8分）3、根据两面视图补画第三面视图并画出正等测轴测图（15分）4、根据两面视图补画第三面视图（9分）5、读图，完成下列填空（21分）错误！未找到引用源。

第一章（投影和视图）§ 1—2 正投影的基本性质1. 积聚性2. 真实性3. 类似性4. 平行性单面投影：点不定位，体不定形。

三视图间的投影规律主、俯视图长对正主、左视图高平齐俯、左视图宽相等第三章（线面关系）一、直线与平面平行几何条件：1. 若直线平行于平面上任意直线，则线、面平行。

2. 若线、面平行，则过平面内任一点必能在平面内作一直线平行于已知直线。

二、两平面互相平行几何条件：两平面内各有一对相交直线分别对应平行。

三、直线与平面相交交点的性质：1. 是直线与平面的公有点;2. 是可见与不可见的分界点。

从几何元素有积聚性的投影入手,先利用公有性得到交点的一个投影,再根据从属关系求出交点的另一个投影。

当直线垂直于特殊位置平面时，平面的积聚性投影垂直于直线的同面投影。

四、平面与平面相交1. 交线是两平面的公有线。

（凡两平面的公有点都在交线上）2. 交线的投影是直线，可由其上两个（公有）点的投影确定。

3. 求一平面内的一直线与另一平面的交点来确定公有点（转化为线、面交点问题）。

实际交线应在两平面投影的公共范围之内。

两特殊位置平面互相垂直时，它们具有积聚性的同面投影互相垂直。

当两特殊位置平面相互平行时，它们具有积聚性的同面投影互相平行。

第四章（换面法）一、新投影面的选择原则1. 新投影面必须对空间物体处于最有利的解题位置。

（平行于新的投影面、垂直于新的投影面）2. 新投影面必须垂直于某一保留的原投影面，以构成一个相互垂直的两投影面的新体系。

二、新旧投影之间的关系一般规律：1）点的新投影和保留旧投影的连线垂直于新轴。

2）点的新投影到新轴的距离等于点的旧投影到旧轴的距离。

三、作图规律：由点的不变投影向新投影轴作垂线，并在垂线上量取一段距离，使这段距离等于被代替的投影到原投影轴的距离。

四、换面法的六个基本问题1. 把一般位置直线变换成投影面平行线2. 将投影面的平行线变换为投影面的垂直线功用:一次换面后可用于求点与直线,两直线间的距离等。

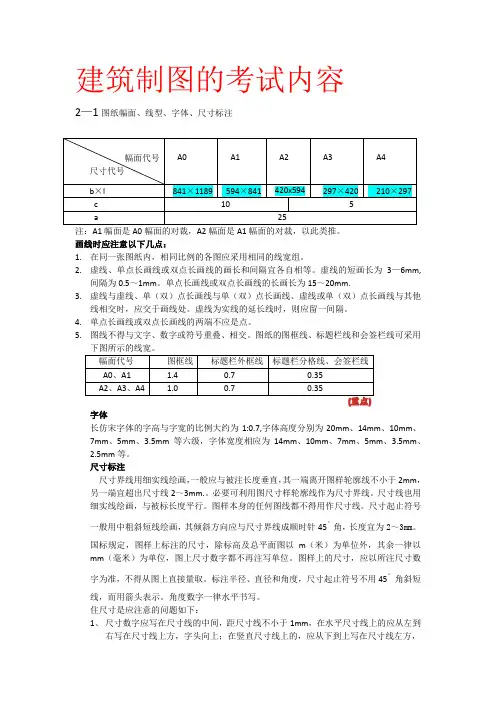

建筑制图的考试内容2—1图纸幅面、线型、字体、尺寸标注注：A1幅面是A0幅面的对裁，A2幅面是A1幅面的对裁，以此类推。

画线时应注意以下几点：1. 在同一张图纸内，相同比例的各图应采用相同的线宽组。

2. 虚线、单点长画线或双点长画线的画长和间隔宜各自相等。

虚线的短画长为3—6mm,间隔为0.5～1mm 。

单点长画线或双点长画线的长画长为15～20mm.3. 虚线与虚线、单（双）点长画线与单（双）点长画线、虚线或单（双）点长画线与其他线相交时，应交于画线处。

虚线为实线的延长线时，则应留一间隔。

4. 单点长画线或双点长画线的两端不应是点。

5. 图线不得与文字、数字或符号重叠、相交。

图纸的图框线、标题栏线和会签栏线可采用下图所示的线宽。

(重点)字体长仿宋字体的字高与字宽的比例大约为1:0.7,字体高度分别为20mm 、14mm 、10mm 、7mm 、5mm 、3.5mm 等六级，字体宽度相应为14mm 、10mm 、7mm 、5mm 、3.5mm 、2.5mm 等。

尺寸标注尺寸界线用细实线绘画，一般应与被注长度垂直，其一端离开图样轮廓线不小于2mm ，另一端宜超出尺寸线2～3mm.。

必要可利用图尺寸样轮廓线作为尺寸界线。

尺寸线也用细实线绘画，与被标长度平行。

图样本身的任何图线都不得用作尺寸线。

尺寸起止符号一般用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针45。

角，长度宜为2～3mm 。

国标规定，图样上标注的尺寸，除标高及总平面图以m （米）为单位外，其余一律以mm （毫米）为单位，图上尺寸数字都不再注写单位。

图样上的尺寸，应以所注尺寸数字为准，不得从图上直接量取。

标注半径、直径和角度，尺寸起止符号不用45。

角斜短线，而用箭头表示。

角度数字一律水平书写。

住尺寸是应注意的问题如下：1、 尺寸数字应写在尺寸线的中间，距尺寸线不小于1mm ，在水平尺寸线上的应从左到右写在尺寸线上方，字头向上；在竖直尺寸线上的，应从下到上写在尺寸线左方，2、大尺寸在外，小尺寸在内。

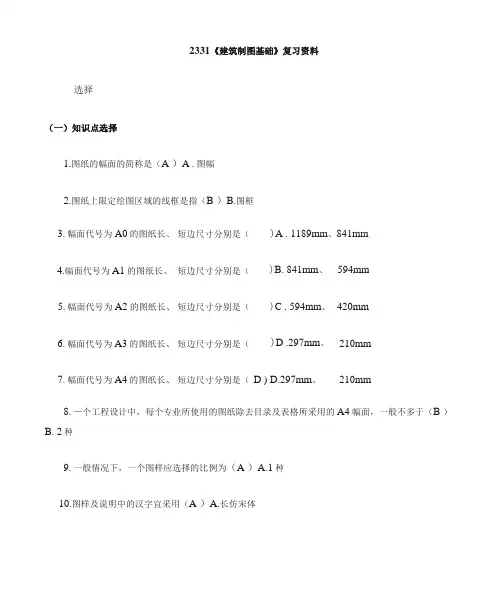

2331《建筑制图基础》复习资料选择（一）知识点选择1.图纸的幅面的简称是（A ）A .图幅2.图纸上限定绘图区域的线框是指（B ）B.图框3.幅面代号为A0的图纸长、短边尺寸分别是（)A . 1189mm、841mm4.幅面代号为A1的图纸长、短边尺寸分别是（)B. 841mm、594mm5.幅面代号为A2的图纸长、短边尺寸分别是（)C . 594mm、420mm6.幅面代号为A3的图纸长、短边尺寸分别是（)D .297mm、210mm7.幅面代号为A4的图纸长、短边尺寸分别是（D ) D.297mm、210mm8.—个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（B ）B. 2种9.一般情况下，一个图样应选择的比例为（A ）A.1种10.图样及说明中的汉字宜采用（A ）A.长仿宋体11.制图的基本规定要求数量的数值注写应采用（A ）A.正体阿拉伯数字12.制图的基本规定要求数量的单位符号应采用（C）C.正体字母13.绘制尺寸界线时应采用（C）C.细实线14.绘制尺寸起止符号时应采用（C ）C .中粗断线15.尺寸起止符号倾斜方向与尺寸界线应成（A ）A.45016.图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（A ）A. 10mm17.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm18.平行排列的尺寸线的间距，宜为（D ） D. 7〜10mm19.标注球的半径尺寸时，应在尺寸前加注符号（B ）B. SR20.标注圆弧的弧长时，表示尺寸线应以（B ）B.该圆弧同心的圆弧线表示21.在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（B ）B. t22.一般制图的第一个步骤是（A ）A.绘制图样底稿23.一般制图的最后一个步骤是（D ）D.图纸整理24.在平面图形中确定尺寸位置的点、直线称为（A ）A.尺寸基准25.用于确定平面图形中各个组成部分的形状和大小的尺寸是（B ）B.定型尺寸26.用于确定平面图形中各组成部分的相对位置的尺寸是（C ）C.定位尺寸27.在制图中，把光源称为（A ）A.投影中心28.在制图中，把光线称为（B ）B.投影线29.在制图中，把承受影子的面称为（C ）C.投影面30.在制图中，形成投影的方法称为（D ）D .投影法31.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（A ）A.愈大32.在投影中心与投影面距离不变的情况下，形体距投影中心愈远，则影子（B ）B.愈小33.由一点放射的投射线所产生的投影称为（B ）B.水平投影34.由相互平行的投射线所产生的投影称为（B ）B.水平投影35.形成物体的最基本几何元素包括（A ）A.点、直线和平面36.点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（A ）A .同素性37.点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（B ）B.从属性38.线段上的点将该线段分成的比例,等于点的正投影分线段的正投影所成的比例,这种性质称为正投影的（C ）C.定比性39.两直线平行,它们的正投影也平行,且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（D ）D.平行性40.当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（D ）D.全等性41.当直线或平面垂直于投影面时，其直线的正投影积聚为一个点；平面的正投影积聚为一条直线。

一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有5种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（A）。

(A) (B) (C) (D) 2．建筑的耐火等级可分为( B )级。

A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。

应该是（A）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（C）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。

（C）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（A）。

A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（B）。

A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。

A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。

建筑制图个人复习材料建筑构成的基本三要素：建筑功能、建筑技术、建筑形象。

按建筑功能分为：1.民用建筑：（1）居住建筑（2）公共建筑；2.工业建筑：3.农业建筑重点按层数和建筑高度分：住宅建筑：低层---- 1〜3层；多层--- - 6层；中咼层 - 7~9 层；咼层--- 10~30 层；（小高层——25~50米；中高层——50~75米）超高层——大于100米。

（重点必考）公共建筑及综合性建筑：高层——总高度大于24米（不包括单层建筑）；超髙层---- 大于100米。

工业建筑：单层；多层；混合层建筑物的等级划分：耐久等级：以主体结构确定的建筑耐久年限分为四级：◊一级建筑：耐久年限为100年以上，适用于重耍的建筑和高层建筑。

◊二级建筑：耐久年限为50〜100年，适用于一般性建筑。

◊三级建筑：耐久年限为25〜50年，适用于次要的建筑。

◊四级建筑：耐久年限为15年以下，适用于临时性建筑。

（重点必考）耐火等级：构件的燃烧性能分为三类：◊不燃烧体◊燃烧体◊难燃烧体现行《建筑设计防火规范》GBJ16-97把建筑物的耐火等级划分成四级，一级的耐火性能最好，四级最差。

性质重要的或规模宏大的或具有代表性的建筑，通常按一、二级耐火等级进行设计；大量性的或一般的建筑按二、三级耐火等级设计；很次要的或临时建筑按四级耐火等级设计。

（记住有分四级等级，登记单位是小时）建筑设计程序：1.方案设计2.初步设计3.技术设计4.施工图设计建筑设计要求：1•满足建筑功能要求；2.采用合理的技术措施；3.具有良好的经济效果4.考虑建筑美观要求；5.符合总体规划要求（上次有考过）建筑设计依据:1•使用功能：人体尺度、人体活动尺度、家具尺寸、家具使用尺寸2.自然条件：气候、地质、水文3.规范条文：国家规范、地方规定、地方条文民用建筑的六大基本构件：（1）基础（2）墙（3）楼板层和地坪层（4）楼梯（5）屋顶（6） f J窗（老师有说不会考，但是看下以防他忘了又出出来了）指北针：用细实线圆绘制，直径宜为24mmo指针尖为北向，指针尾部宽度宜为3mm。

建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。

A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。

尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。

A.12B.15C.30 D。

3003．一个完整的尺寸所包含的四个基本要素是（）。

A。

尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。
