单桩复合地基承载力试验准备

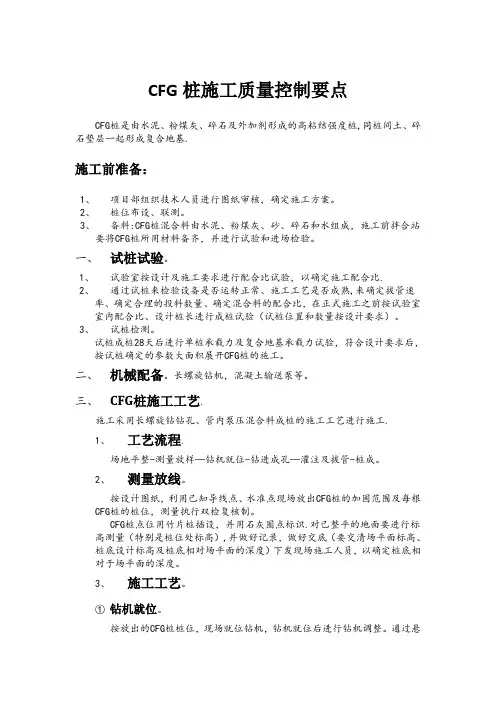

CFG桩施工质量控制要点CFG桩是由水泥、粉煤灰、碎石及外加剂形成的高粘结强度桩,同桩间土、碎石垫层一起形成复合地基.施工前准备：1、项目部组织技术人员进行图纸审核，确定施工方案。

2、桩位布设、联测。

3、备料:CFG桩混合料由水泥、粉煤灰、砂、碎石和水组成，施工前拌合站要将CFG桩所用材料备齐，并进行试验和进场检验。

一、试桩试验。

1、试验室按设计及施工要求进行配合比试验，以确定施工配合比.2、通过试桩来检验设备是否运转正常、施工工艺是否成熟,来确定拔管速率、确定合理的投料数量、确定混合料的配合比，在正式施工之前按试验室室内配合比、设计桩长进行成桩试验（试桩位置和数量按设计要求）。

3、试桩检测。

试桩成桩28天后进行单桩承载力及复合地基承载力试验，符合设计要求后，按试桩确定的参数大面积展开CFG桩的施工。

二、机械配备。

长螺旋钻机，混凝土输送泵等。

三、CFG桩施工工艺.施工采用长螺旋钻钻孔、管内泵压混合料成桩的施工工艺进行施工.1、工艺流程.场地平整-测量放样—钻机就位-钻进成孔—灌注及拔管-桩成。

2、测量放线。

按设计图纸，利用已知导线点、水准点现场放出CFG桩的加固范围及每根CFG桩的桩位，测量执行双检复核制。

CFG桩点位用竹片桩插设，并用石灰圈点标识.对已整平的地面要进行标高测量（特别是桩位处标高）,并做好记录，做好交底（要交清场平面标高、桩底设计标高及桩底相对场平面的深度）下发现场施工人员，以确定桩底相对于场平面的深度。

3、施工工艺。

①钻机就位。

按放出的CFG桩桩位，现场就位钻机，钻机就位后进行钻机调整。

通过悬挂在钻杆导向架侧面的垂球及在导向架上标出的对照线位置来调整钻机的水平和垂直度。

垂直度的容许偏差不大于1%。

同时在钻进过程中，随时注意观察垂球，确保钻机不偏斜。

②混合料拌制。

按成桩试验确定的配合比由拌合站拌制混合料，每盘的搅拌时间按照普通混凝土的搅拌时间进行控制，一般控制在60～120s。

用砼罐车送至施工现场，泵送入孔，混合料的塌落度控制在160mm~180mm。

目录一、工程概况 (3)二、检测内容及目的 (3)三、检测依据及标准 (3)四、检测数量及人员配置 (4)五、检测方法和仪器设备 (4)六、试验计划进度 (7)七、安全计划 (7)开封县怡心花苑5#楼复合地基检测方案一、工程概况本工程场地位于开封县建设路北侧。

建设单位为鑫鑫房地产开发有限公司，设计单位为开封鑫基石建筑设计有限公司，勘察单位为开封建筑设计院有限公司。

本工桩基采用φ500桩。

总桩数为917根。

根据开封建筑设计院有限公司提供的地质报告，岩土层概况、相关岩土物理力学性质指标、桩周土概况如下：场区岩土层概况二、测试内容及目的⑴试验内容：复合地基静载荷试验和单桩竖向静载荷试验⑵试验目的：判定竖向抗压承载力以及复合地基承载力是否满足设计要求。

三、测试依据及标准⑴开封建筑设计院有限公司提供的设计图纸；⑵《建筑地基基础设计规范》（GBJ50007-2002）用于现场检测参考《建筑基桩检测技术规范》(JGJ106-2003)：用于现场检测及报告编写《建筑地基处理技术规范》(JGJ 79-2002)：用于现场检测及报告编写四、测试数量及人员配置(1)静荷载试验根据设计和建设单位的要求,本次桩基检测共做10个试验点。

其中复合地基静载荷试验为5个点，单桩竖向静载荷试验为5个点。

检测时桩顶按设计标高。

静载试验点根据施工记录及随机原则已选取。

(2)检测人员配置和安排：试验前应对照现场检测设备一览表和辅助工具一览表准备所需的仪器设备和辅助工具。

检测过程中应严格按照《建筑地基处理技术规范》JGJ79-2002和《建筑基桩检测技术规范》JGJ106-2003以及本检测方案的要求。

试验完毕后本检测方案、图纸、仪器设备使用记录、检测日记和检测数据递交办公室，仪器设备及辅助工具应及时归还仓库。

检测情况一览表检测人员配置表五、测试方法与仪器设备1、单桩复合地基承载力检测（1）试验仪器JCQ503D/E自动静荷载试验仪及配套装置。

水泥搅拌桩复合地基承载力的试验确定摘要：承载力是地基稳定性的重要特征，必须要给予足够重视。

水泥搅拌桩复合地基承载力的试验确定，可以解释更科学有效的计算方法来获得更可靠的试验检测数据，以此来为之后的工程设计以及各道工序施工提供可行性较高的改进意见，为公路建设的健康有序推进提供有力保障，相关部门及其工作人员必须要重视起来。

关键词：水泥搅拌桩；复合地基；承载力；试验确定前言：对于水泥搅拌桩来讲，由于其具有较高的承载力，且其施工工艺较其他处理方法更便捷，也不需要投入较大的成本等优势，逐渐成为了软土地基处理的重要方式，在很多地区的公路工程领域的应用都取得了理想成效。

但需要注意的是，对于水泥搅拌桩承载力计算，建筑相关规范只提供了相应的理论公式，公式中有很多与工程实际有关的参数，还需要通过试验来确定。

一、水泥搅拌桩复合地基特点第一，这种地基是由土体以及桩体这两个部分一起构成的加固区，符合土层呈各向异性。

第二，不同于其他桩基础，复合地基对荷载的承担方式是不同的，主要是由桩体以及桩周的土体两部分共同承担的。

上述这两个特点分别对复合地基、均质土地基以及桩基础的差别作出了明确的区分。

在外荷载的作用下，桩基础的全部荷载是由桩身来承担的，而对于复合地基来言，建筑物带来的荷载则是由桩及其周围的土体来共同承担的，所以，在实际设计中，复合地基、桩基础引用的计算方法是存在本质区别的。

通过对上述特征的分析可以明确，在具体设计中，怎样保障复合地基的上部荷载是由桩及其周围的土体来共同承担，就需要分析、解决复合地基中，桩及其周围土体在实际工作中存在的变形协调等问题，要想使桩及其周围土体来共同承担上部荷载这一目标可以实现，就必须要重视变形协调，以此来取得理想的控制效果，促进工程建设的健康、顺利开展[1]。

二、水泥搅拌桩复合地基承载力的试验目的在工程建设中，之所以要开展复合地基试验，主要有以下两个目的：第一个是对试验桩进行试验检测，以此来掌握复合地基的极限承载力，其目的是为得到该工程使用不同水泥用量时的试验桩的实测承载力数据，以此为之后的设计方案提供更可靠、更有力的设计依据；对试验桩的试验检测，一般都是在当地缺少工程经验的基础上开展的。

桂平市金源新城A区11#楼CFG桩复合地基检测方案桂平市金源新城A区11#楼CFG桩复合地基检测方案目录一、工程概况 (1)二、检测方法及其依据标准 (1)三、抽样方案 (1)四、试验方法 (2)五、拟投入的检测设备和人员 (4)六、配合工作 (4)七、安全保证措施 (5)九、质量承诺 (5)十、服务承诺 (5)附件1、低应变桩头处理示意图及要求 (6)附件2、复合地基（单桩竖向抗压）静载荷试验示意图及要求 (6)二、检测方法及其依据标准1、检测方法及检测目的见表1。

表1检测方法及检测目的2、检测依据标准《建筑地基处理技术规范》（JGJ 79-2012）；《建筑基桩检测技术规范》（JGJ 106-2014）；《桂平市金源新城A区11#楼CFG桩平面图》，广西华南岩土工程有限公司，2015.03；《桂平市金源新城岩土工程勘察报告》，广西贵港地质工程勘察院，2014.05。

三、抽样方案按《建筑地基处理技术规范》（JGJ 79-2012）规定和设计图纸的要求，CFG桩地基竣工验收时，承载力检验应采用复合地基载荷试验及单桩竖向抗压载荷试验。

试验数量宜为总桩数的0.5%～1%，且每个单体工程的试验数量不应少于3点。

应抽取不少于总桩数的10%的桩进行低应变动力试验，检测桩身完整性。

本工程总桩数为524根，应抽检3根桩进行复合地基载荷试验，抽检3根桩进行单桩竖向抗压载荷试验，应抽检53根进行桩基桩完整性检测。

四、试验方法（一）低应变法低应变法原理是采用不同材料、不同重量的激振锤敲击桩的顶面，在桩顶面产生脉冲力，脉冲能量以不同频率的应力波的形式沿着桩身向下传播，当应力波遇到桩身阻抗有变化的地方，例如断桩、混凝土离析、缩径、扩径等，或者传播到桩端(底)时，有一部分越过阻抗变化面（透射）继续向更深处传播，而另一部分则反射回到桩顶面，通过安装在桩顶的传感器(恒流源加速度传感计或者速度传感计)拾取反射回到桩顶面的响应的离散信号(数字信号)，通过工程动测仪接收系统记录并存储在计算机的磁盘中，经过室内提取分析，并打印出波形曲线。

地基承载力试验方法总括地基土载荷实验地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。

检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。

CFG桩和素混凝土桩应做完整性检测。

1．地基土载荷实验要点用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。

（1）基坑宽度不应小于压板宽度或直径的3倍。

应注意保持实验土层的原状结构和天然湿度。

宜在拟试压表面用不超过20mm厚的粗、中砂层找平。

（2）加荷等级不应少于8级。

最大加载量不应少于荷载设计值的两倍。

（3）每级加载后，按间隔10、10、10、少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。

2. 现场试坑浸水试验用于确定地基土的承载力和浸水时的膨胀变形量。

依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。

其操作重点：（1）承压板面积不应小于0.5㎡。

（2）分级加荷至设计荷载，当土的天然含水量大于或等于塑限含水量时，每级荷载可按25kPa增加。

每组荷载施加后，按0.5h、1h 各观察沉降一次，以后每隔1h或更长时间观察一次，直到沉降达到相对稳定后再加下一级荷载。

（3）连续2h的沉降量不大于0.1mm/2h 时，即可认为沉降稳定。

（4）浸水水面不应高于承压板底面，浸水期间每隔3d或3d以上观察一次膨胀变形。

连续两个观察周期内，其变形量不应大于0.1mm/3d，浸水时间不应少于两周。

（5）浸水膨胀变形达到相对稳定后，应停止浸水按规定继续加荷直至达到破坏。

（6）应取破坏荷载的一半作为地基土承载力的基本值。

3. 黄土湿陷性载荷试验用于测定湿陷起始压力、自重湿陷量、湿陷系数等。

有室内压缩试验载荷试验、试坑浸水试验。

依据《湿陷性黄土地建筑规范》（GBJ25）附录六“黄土湿陷性试验”。

精心整理一、复合地基对增强体有粘结强度要求的，除进行复合地基静载试验外，还要进行单桩静载试验，抽检数量均不得少于总数的0.5-1%，且不应少于3根；二、地基基础设计等级为甲级或复合地基承载力特征值超过500kPa的复合地基应进行复合地基载荷试验和单桩竖向抗压静载试验，单位工程抽检数量均应不少于总桩数的1%,且均不得少于3点（根)；以确1%，复合地基静载荷试验数量不少于3台（多轴搅拌为3组）。

《建筑地基基础设计规范》（GB50007-2011）10.1.2复合地基应进行桩身完整性和单桩竖向承载力检验以及单桩或多桩复合地基载荷试验，施工工艺对桩间土承载力有影响时还应进行桩间土承载力检验。

《建筑地基基础施工质量验收规范》(GB50202-2002)4.1.6对水泥土搅拌桩复合地基、高压喷射注浆桩复合地基、砂桩地基、振冲桩地基、土和灰土挤密桩复合地基、水泥粉煤灰碎石桩复合地基和夯实水泥土桩复合地基，其承载力检验，数量为总数的0.5-1%，但不应少于3处。

有单桩强度检验时，数量为总数的0.5-1%，但不应少于3根。

条文说明：桩是主要施工对象，首先应检验桩的质量，检查方法可按国家现行行业标准《建筑工程基桩检验技术规范》。

《建筑地基基础检测技术规程》(DB13（J）148-2012)3.4.7复合地基承载力检测应采用载荷试验方法，载荷试验形式可选择单桩或多桩复合地基载荷试验，单位工程检测载荷试验点数量应为总桩数的0.5%?1%,且不得少于3点。

312320%4检桩数的20%时，应按原抽检比例扩大抽检；《水泥土桩复合地基技术规程》DB13(J)39-20036.2.8水泥土桩复合地基竣工验收时，夯实水泥土桩复合地基承载力检验应采用单桩复合地基载荷试验，对重要或大型工程尚应进行多桩复合地基载荷试验；搅拌水泥土桩复合地基应进行复合地基载荷试验和单桩载荷试验。

6.2.9工程桩单桩复合地基检验性试验宜在成桩15d（夯实水泥土桩)或28d（搅拌水泥土桩）后进行。

复合地基处理后地基xx载荷试验要点本试验要点适用于确定换填垫层、预压地基、压实地基、夯实地基和注浆加固等处理后地基承压板应力主要影响范围内土层的承载力和变形参数。

平板静载荷试验采用的压板面积应按需检验土层的厚度确定，且不应小于1.0㎡，对于夯实地基，不宜小于2.0㎡。

试验基坑宽度不应小于承压板宽度或直径的3倍。

应保持试验土层的原状结构和天然湿度。

宜在拟试压表面用粗砂或中砂找平，其厚度不超过20㎜。

基准梁及加荷平台支点（或锚桩）宜设在试坑以外，且与承压板的近边距不应小于2m。

加荷分级不应小于8级。

最大加载量不应小于设计要求的2倍。

每级加载后，按间隔10min、10min、10min、15min、15min，以后每隔0.5h测读一次沉降量，当在连续2h内，每小时的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。

当出现下列情况之一时，即可终止加载，当满足前三种情况之一时，其对应的前一级荷载定为极限荷载：1、压板周围的图明显地侧向挤出；2、沉降s急骤增大，压力-沉降曲线不能达到稳定标准；3、在某一级荷载下，24h内沉降速率不能达到稳定标准；4、承压板的累计沉降量已大于其宽度或直径的6％。

处理后的地基承载力特征值确定应符合下列规定：1、压力-沉降曲线上有比例界限时，取该比例界限所对应的荷载值。

2、当极限荷载小于对应比例界限的荷载值的2倍时，取极限荷载值的一半。

3、当不能按上述俩款要求确定时，可取s/b=0.01所对应的荷载，但其值不应大于最大加载量的一半。

承压板的宽度或直径大于2m时，按2m计算。

注s为静载荷试验承压板的沉降量；b为承压板宽度。

同一图层参加统计的试验点不应小于3点，各试验实测值的极差不超过其平均值的30％时，取该平均值作为处理地基的承载力特征值。

当极差超过平均值的30％时，应分析极差过大的原因，需要时应增加试验数量并结合工程具体情况确定处理后地基的承载力特征值。

陕西煤业股份有限公司神渭管道输煤项目蒲城终端场站办公楼及集控中心挤密桩复合地基检测技术方案一、工程概况陕西煤业股份有限公司神渭管道输煤项目蒲城终端场站位于陕西省蒲城县平路庙乡，其中办公楼及集控中心采用沉管夯扩素土、灰土挤密桩处理地基，桩距900mm，排距780mm，沉管成孔直径400 mm，夯扩后桩径550mm，桩长8.50m(含0.5m虚桩)，桩体填料为素土、2:8灰土，桩顶标高-3.60 m，总桩数2547根，其中，灰土桩1161根，素土桩1386根。

地基基础设计等级为丙级。

挤密桩施工完成后，将桩顶标高以上500mm虚桩挖出，用2:8灰土分层碾压回填至基底标高。

设计要求处理后的灰土挤密桩复合地基承载力特征值不小于200kPa，桩间土平均挤密系数不小于0.93，桩体素土、灰土平均压实系数不小于0.97。

二、检测试验目的1、进行单桩复合地基静载荷试验，检测挤密桩复合地基承载力特征值是否满足设计要求。

2、开挖探井对桩间土取样并进行土工试验，检测桩间土挤密系数是否满足规范与设计要求，判定桩间土的湿陷性消除与否。

3、开挖探井对桩体取样并进行土工试验，检测桩体压实系数是否满足设计要求。

三、检测中执行的相关标准、规范1、《建筑地基基础设计规范》(GB50007-2011)；2、《建筑地基处理技术规范》(JGJ79-2012)；3、《湿陷性黄土地区建筑规范》(GB50025-2004)；4、《土工试验方法标准》(GB/T50123-1999)；5、《挤密桩法处理地基技术规程》(DBJ61-2-2006)；6、本工程地质勘察报告；7、本工程桩位图及设计技术要求。

四、检测试验内容1、单桩复合地基静载荷试验根据《建筑地基处理技术规范》(JGJ79-2012)第7.5.4条及第7.5.5条规定，竣工验收时，灰土挤密桩、土挤密桩复合地基的承载力检验应采用复合地基静载荷试验，检测数量不应少于总桩数的1%，且每项单体工程复合地基静载荷试验不应少于3点。

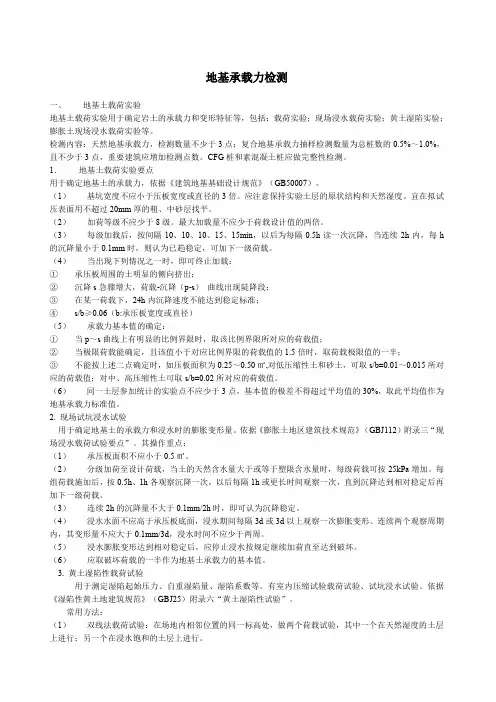

地基承载力检测 一、 地基土载荷实验 地基土载荷实验用于确定岩土的承载力和变形特征等，包括：载荷实验；现场浸水载荷实验；黄土湿陷实验；膨胀土现场浸水载荷实验等。 检测内容：天然地基承载力，检测数量不少于3点；复合地基承载力抽样检测数量为总桩数的0.5%～1.0%，且不少于3点，重要建筑应增加检测点数。CFG桩和素混凝土桩应做完整性检测。 1． 地基土载荷实验要点 用于确定地基土的承载力，依据《建筑地基基础设计规范》（GB50007）。 （1） 基坑宽度不应小于压板宽度或直径的3倍。应注意保持实验土层的原状结构和天然湿度。宜在拟试压表面用不超过20mm厚的粗、中砂层找平。 （2） 加荷等级不应少于8级。最大加载量不应少于荷载设计值的两倍。 （3） 每级加载后，按间隔10、10、10、15、15min，以后为每隔0.5h读一次沉降，当连续2h内，每h的沉降量小于0.1mm时，则认为已趋稳定，可加下一级荷载。 （4） 当出现下列情况之一时，即可终止加载： ① 承压板周围的土明显的侧向挤出； ② 沉降s急骤增大，荷载-沉降（p-s） 曲线出现陡降段； ③ 在某一荷载下，24h内沉降速度不能达到稳定标准； ④ s/b≥0.06（b:承压板宽度或直径） （5） 承载力基本值的确定： ① 当p～s曲线上有明显的比例界限时，取该比例界限所对应的荷载值； ② 当极限荷载能确定，且该值小于对应比例界限的荷载值的1.5倍时，取荷载极限值的一半； ③ 不能按上述二点确定时，如压板面积为0.25～0.50㎡,对低压缩性土和砂土，可取s/b=0.01～0.015所对应的荷载值；对中、高压缩性土可取s/b=0.02所对应的荷载值。 （6） 同一土层参加统计的实验点不应少于3点，基本值的极差不得超过平均值的30%，取此平均值作为地基承载力标准值。 2. 现场试坑浸水试验 用于确定地基土的承载力和浸水时的膨胀变形量。依据《膨胀土地区建筑技术规范》（GBJ112）附录三“现场浸水载荷试验要点”。其操作重点： （1） 承压板面积不应小于0.5㎡。 （2） 分级加荷至设计荷载，当土的天然含水量大于或等于塑限含水量时，每级荷载可按25kPa增加。每组荷载施加后，按0.5h、1h各观察沉降一次，以后每隔1h或更长时间观察一次，直到沉降达到相对稳定后再加下一级荷载。 （3） 连续2h的沉降量不大于0.1mm/2h时，即可认为沉降稳定。 （4） 浸水水面不应高于承压板底面，浸水期间每隔3d或3d以上观察一次膨胀变形。连续两个观察周期内，其变形量不应大于0.1mm/3d，浸水时间不应少于两周。 （5） 浸水膨胀变形达到相对稳定后，应停止浸水按规定继续加荷直至达到破坏。 （6） 应取破坏荷载的一半作为地基土承载力的基本值。 3. 黄土湿陷性载荷试验 用于测定湿陷起始压力、自重湿陷量、湿陷系数等。有室内压缩试验载荷试验、试坑浸水试验。依据《湿陷性黄土地建筑规范》（GBJ25）附录六“黄土湿陷性试验”。 常用方法： （1） 双线法载荷试验：在场地内相邻位置的同一标高处，做两个荷载试验，其中一个在天然湿度的土层上进行；另一个在浸水饱和的土层上进行。 （2） 单线法载荷试验：在场地内相邻位置的同一标高处至少做3个不同压力下的浸水载荷试验。 （3） 饱水法载荷试验：在浸水饱和的土层上做一个载荷试验。 （4） 地基承载力标准值。同一土层参加统计的试验点不应少于3点，当个点计算值的极差不超过平均值的30%时，取此平均值作为该土层的低级承载力标准值。 4. 岩基载荷试验要点 用于确定岩基作为天然地基或桩基础持力层时的承载力。依据《建筑地基基础设计规范》“岩土载荷试验要点”。其操作重点： （1） 采用圆形刚性承压板，直径为300mm。当岩石埋藏深度较大时，可采用钢筋混凝土桩，但桩周需采取措施以消除桩身与土之间的摩檫力。 （2） 测量系统的初始稳定读数观测：加压前，每隔10min读数一次，连续三次读数不变可开始试验。 （3） 加载方式：单循环加载，荷载逐级递增直到破坏，然后分级卸载。 （4） 荷载分级，第一级加载值为预估承载力设计值的1/5，以后每级1/10。 （5） 沉降量测读：加载后立即读数，以后每10min读数一次。 （6） 稳定标准：连续三次读数之差均不大于0.01mm。 （7） 终止加载条件：当出现下述现象之一时，即可终止加载； ① 沉降量读数不断变化，在24h内，沉降速率有增大的趋势； ② 压力加不上或勉强加上而不能保持稳定； 注：若限于加载能力，荷载也应增加到不少于设计要求的两倍。 （8） 卸载观测：每级卸载为加载时的两倍，如为奇数，第一级可为三倍。每级卸载后，每隔10min测读一次，测读三次后可卸下一级荷载。全部卸载后，当测读到0.5h回弹量小于0.01mm时，即认为稳定。 （9） 承载力的确定 ① 对应于P～S曲线上起始直线段的终点为比例界限。符合终止加载条件的前一级荷载即为极限荷载。对微风化岩及强风化岩，取安全系数为3；对中等风化岩需根据岩石的裂缝发育情况确定，将所得值与对应于比例界限的荷载相比较，取小值； ② 参加统计的试验点不应小于3点，取最小值作为地基承载力标准值。 注：除强风化的情况外，岩石地基不进行深宽修正，标准值即为设计值。 5. 轻便触控试验（轻型动力触探） 用于检验浅层土（如基槽）的均匀性，确定天然地基的容许承载力及检验填土的质量（干土质量密度）。依据《建筑地基基础设计规范》（GB50007）。 其试验要点是： （1） 先用轻便钻具钻至试验土层标高，然后对所需实验土层连续进行锤击贯入触探。 （2） 贯入时，落距为50±2cm，使其自由下落，将探头竖直打入土层中，每打入土层30cm，记录贯入锤击数N10， （3） 若N10，超过100或贯入10cm 锤击数超过50，则停止贯入；如需对下卧层继续试验，可用钻具钻穿坚实土层后再作试验。 （4） 若需描述土层时，可将触探杆拔出，取下探头，换以轻便钻头，进行取样。 （5） 本试验一般最大贯入深度为4m，必要时可在贯入4.0m以后用钻具扩孔再贯入2.0m 6. 袖珍型土壤贯入仪试验 是一种微型静力触探工具，利用对贯入阻力的快速测定，确定地基土的容许承载力及相关的力学指标。依据《建筑地基基础设计规范》（GB50007）、《袖珍贯入仪试验规程》（CEC54：93）。 贯入操作要点： （1） 微型贯入仪，一般采用弹簧顶杆机构，设置的贯入阻力较小（一般为20～40N），测定前应根据土层的软硬程度，选择能满足测试范围的、适宜的规格。 （2） 测试前，应将贯入仪探头拧下来，用布檫干净后，再接回去拧紧，上平。每测一次都应清理一下探头上的泥土，以免探头滑动时，将泥土带入套管内。贯入前，应将刻度归零。 （3） 五指平握贯入仪的套管，将探头垂直压入土层中。施力要均匀缓慢，贯入速度1mm/s，连续贯入，直到规定的贯入深度（一般为10～20mm）。微型贯入仪贯入深度较小，贯入时眼睛要不停地注视，当贯入深度刚没到土面时，立即停止贯入。但不可突然松手应逐步放松，以免弹力太大，影响数值的准确。在刻度杆直接读取测试结果（贯入阻力P ）。 （4） 用上述方法，在同一试件上取4～5点，分别测出相应值P 后，求出平均值P （注意探头的清理和刻度杆的归零）。现场测试应尽量避免在砾石和裂缝处贯入。 二、 单桩静载荷试验 桩的静载试验，一般和试桩同时进行，在同一条件下，试桩数不宜少于总桩数的1%，并不应少于2根，工程总桩数50根以下不少于3根，当总桩数少于50根时，不应少于2根。试验内容有：单桩垂直静载荷试验、单桩抗拔载荷试验、单桩浸水静载荷试验和单桩水平静载荷试验等。 1. 单桩垂直静载荷试验 目的为求得单桩承载力标准值Rk。单桩垂直静载荷试验设备同地基土现场载荷试验一样，包括加荷与稳压系统、测量系统和反力系统。加载反力装置有压重平台、锚桩横梁和锚桩压重联合反力装置等，可依工程实际条件选用。 2. 单桩抗拔载荷试验 抗拔力作用下桩的破坏有两种形式，一是地基变形带动周围土体被拔出；一是桩身强度不够，桩身被拉裂或拉断。抗拔载荷试验方法与压桩试验相同，只是施加荷载力的方向相反。 3. 单桩浸水静载荷试验 目的是确定湿陷性黄土场地上单桩容许承载力，宜按现场浸水静载荷试验并结合地区建筑经验确定。 4. 单桩水平静载荷试验 目的是采用接近于单桩的实际工作条件的试验方法，来确定单桩的水平承载力和地基土的水平抗力系数。并可测得桩身应力变化情况，求得桩身弯距分布图。 5. 单桩静载荷试验步骤： （1） 结合实际条件和试验内容，选定试验设备； （2） 规定载荷试验条件，一般应通过试桩进行验证后再修订试验条件； （3） 加荷与卸荷； （4） 资料整理：试验原始记录表、试验概况、绘制有关曲线等； （5） 成果分析与应用：单桩极限承载力Pu的确定，单桩承载力标准值Pk的确定，Pk=Pu / K，K 为安全系数，通常取2。并求出桩侧平均极限摩阻力和极限端承力等。 三、 单桩动测试验 采用各种动测方法求得单桩承载力及检验桩的质量是一种简便经济的方法。但由于动测的可靠程度还受设备、操作、环境等影响，所以，在采用各种动测法时，均应满足下列原则：应做足够数量的动静对比试验，以检验方法本身的准确程度（误差在一定范围内），并确定相应的计算参数或修正系数；试验本身可重复；系非破损试验；方法简便快捷。 因各种动测法本身有一定的测试误差，所以试桩数量不宜少于总桩数的20%，并不少于4根。 目前国内已用于工程检验的动测法根据桩基激振后桩土的相对位移或桩身所产生的应变量大小，分为高应变和低应变两大类。 1. 高应变动测 高应变动测是指采用锤冲击桩顶，使桩周土产生塑性变形，实测桩顶附近所受力和速度随时间变化的规律，通过应力波理论分析得到桩土体系的有关参数。 （1） 检测目的 确定单桩竖向承载力，采用实测曲线拟合分析时，可以得到桩侧与桩端土阻力分布，模拟静载荷试验的p – s曲线；检测桩身结构完整性，判断桩身质量及缺陷位置；打桩时检测桩身应力和进行桩锤效率的监测，选择沉桩设备与工艺参数，选择合理的桩型和桩长。 （2） 检测数量
