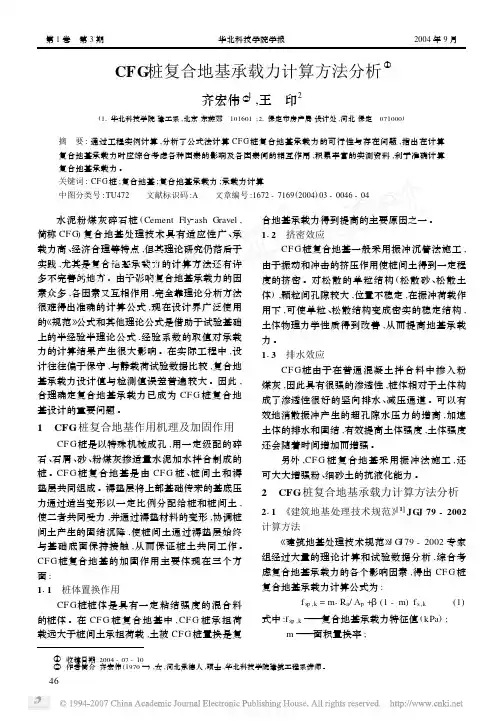

CFG桩复合地基承载力计算

CFG桩复合地基承载力计算2024新规范根据2024年新规范，可以按以下步骤计算CFG桩复合地基的承载力：
1.计算CFG桩的承载力
首先，需要计算CFG桩的承载力。

CFG桩的承载力可以通过基于桩侧
摩擦力和桩端阻力的计算方法进行估算。

具体的计算方法可以参考相关的
桩基设计规范。

2.计算复合地基的承载力
接下来，需要计算复合地基的承载力。

复合地基的承载力计算可以分
为两个部分：CFG桩的承载力和软土地基的承载力。

-CFG桩的承载力可以通过桩侧摩擦力和桩端阻力的计算方法进行估算。

-软土地基的承载力可以通过常规的软土承载力计算方法进行估算，
如广义土质分级法、标贯法等。

3.综合计算复合地基的承载力
在计算复合地基的承载力时，需要综合考虑CFG桩的承载力和软土地
基的承载力。

可以采用荷载传递系数的方法进行计算，将荷载按一定比例
分配给CFG桩和软土地基，再分别计算两者的承载力，并将其叠加求和。

4.结果分析
最后，根据得到的承载力计算结果，与设计要求进行对比分析。

如果
计算得到的承载力满足设计要求，则可以认为复合地基的承载力是满足要
求的；如果计算得到的承载力不满足设计要求，则需要进行进一步的加固设计。

总之，CFG桩复合地基承载力的计算遵循2024年新规范的要求，通过计算桩的承载力和软土地基的承载力，然后综合考虑两者的承载力，并与设计要求进行对比分析，以确定复合地基的承载力是否满足设计要求。

三相岩土—刚性桩复合地基计算程序淘宝有售1 说明：1.高程请输入绝对标高，或统一高程系统。

2.桩边至筏板边距离为采用等效实体法计算沉降时采用。

3.地基承载力修正深度适合建筑周边存在独立基础的地下车库时，修正深度不同于基础埋深时。

4.输入土层各压力段下孔隙比很重要，用于计算不用压力段下压缩模量，输入此值以后，输入的压缩模量值会在计算时被替换。

5.保存数据与读取数据均为EXCEL2003格式，计算书为word2003格式。

6.如有问题可发邮件到2419859460@ 淘宝店名：三相岩土复合地基计算书5号楼一、计算条件基础长度：67.83 m基础宽度：17.73 m地基承载力修正深度：0.50 m基底压力：570kpa准永久荷载：540KN/m3地下水位高程：18.00 m自然地面标高：32.21 m3.桩基参数桩长：26 m桩径：500 mm桩顶标高：21.73 m桩间土承载力发挥系数β：1.0单桩承载力发挥系数λ：0.9桩端阻力发挥系数：1.0桩顶标高: 21.73 m布桩形式：矩形桩间距X方向：1.7 m Y方向：1.8 m二、复合地基承载力计算1.桩在地层中位置主层号 亚层号 土层名称 地层计算厚度(m) 侧阻标准值(Kpa) 端阻标准值(Kpa) 3 0 细砂 4.12 65 — 4 0 粘土 7.90 53 — 5 0 细砂 9.20 70 — 7细砂 0.98 72 25002.单桩竖向承载力特征值计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-3)R a =12 ×(u p ∑q si l i +αp q p A p )=12 ×[π×0.50×(4.12×65+7.90×53+9.20×70+3.80×66+0.98×72)+1.00×π×0.252×2500.00]=1542.80KN R a —单桩竖向承载力特征值(KN) u p —桩周长(m)q si —桩周第i 层土极限侧阻力标准值(Kpa) l i —桩周第i 层土厚度(Kpa) αp —桩端端阻力发挥系数q p —桩的极限端阻力标准值(Kpa) A p —桩的截面积(m 2) 3.面积置换率计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-1) 布桩类型：矩形m= d 2d e2 =0.502/(1.052×1.70×1.80) =0.0640m —面积置换率 d —桩径(m)d e — 一根桩分担的处理地基面积的等效圆直径(m) 4.桩间土承载力基底以下存在软弱下卧层,天然地基承载力按207.8873Kpa 计算主层号 亚层号 土层名称 修正深度(m) 平均重度(KN/m3) 深度修正系数 修正后承载力(Kpa) 4粘土4.1218.751207.89f sk =207.89Kpa 5.复合地基承载力计算根据《建筑地基处理技术规范》(JGJ79)第7.1.5条式(7.1.5-2)f spk =λm R aA p+β(1-m)f sk = 0.90 × 0.0640 ×1542.80/(π×0.252)+0.95×(1-0.0640)×207.89=637.32Kpa f spk —复合地基承载力特征值 (kpa) λ—单桩承载力发挥系数 β—桩间土承载力发挥系数 6.复合地基承载力深度修正不考虑深度修正 f spa =f spk =637.32Kpa f spa —深度修正后复合地基承载力(kpa) 7.桩体试块抗压强度计算达到设计要求的复合地基承载力需要的单桩竖向承载力特征值R a =[f spk -β(1-m)f sk ]A p λm=[ 570.00-0.95×(1-0.0640)×207.89]×π×0.252/(0.90 × 0.0640)=1063.73KN 桩身试块抗压强度,根据《建筑地基处理技术规范》(JGJ79)第7.1.6条式(7.1.6-2)f cu ≥4λR aA p=4×0.90×1063.73/(π×0.252)/1000=24.08Mpaf cu —桩体试块抗压强度(Mpa)三、下卧层承载力验算1.天然地基下卧层承载力验算根据《建筑地基基础设计规范》(GB 50007)第5.2.7条式(5.2.7-1) P z +P cz ≤f azP z —下卧层顶面处附加压力值(kPa)P cz —下卧层顶面处土的自重压力值(kPa)f az —下卧层顶面处经深度修正后承载力特征值(kPa) 计算结果见下表主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加应力 PzKpa自重 应力 Pcz kpa Pz+ Pcz kpa 修正 深度 m 平均 重度 KN /m3 深度 修正 系数 修正后 承载力 kpa 计算 结果 3 0 细砂 21.73 19.70 1.0000 367.09 202.91 570.00 0.50 19.70 3.00 220.00 不满足 3 0 细砂 18.00 9.70 0.9739 357.50 276.39 633.89 4.23 17.37 3.00 414.39 不满足 4 0 粘土 17.61 7.70 0.9661 354.66 280.17 634.83 4.62 16.72 1.00 208.90 不满足 5 0 细砂 9.71 9.70 0.7042 258.52 341.00 599.52 12.52 11.03 3.00 697.74 满足 6 0 粘土 0.51 7.60 0.4613 169.33 430.24 599.57 21.72 10.47 1.00 402.10 不满足 7 0 细砂 -3.29 9.80 0.3936 144.50 459.12 603.62 25.52 10.04 3.00 1063.58 满足 8 0 卵石 -8.39 11.00 0.3226 118.42 509.10 627.52 30.62 10.00 4.40 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.2679 98.35 565.20663.5535.7210.141.60751.56满足10 0 细砂 -14.59 9.90 0.2578 94.63 576.09 670.72 36.82 10.14 3.00 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.2214 81.27 620.64 701.91 41.32 10.11 1.60 860.29 满足 12细砂 -20.19 9.800.213678.40631.53 709.93 42.42 10.10 3.001620.72 满足2.复合地基下卧层承载力验算根据《建筑地基基础设计规范》(GB 50007)第5.2.7条式(5.2.7-1) P z +P cz ≤f az计算结果见下表主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加 应力 Pz Kpa 自重应力 Pcz kpaPz+Pcz kpa修正 深度 m平均 重度 KN /m3深度 修正 系数 修正后 承载力 kpa计算 结果8 0 卵石 -8.39 11.00 0.3226 118.42 509.10 627.52 30.62 10.00 4.40 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.2679 98.35 565.20 663.55 35.72 10.14 1.60751.56 满足 10 0 细砂 -14.59 9.90 0.2578 94.63 576.09 670.72 36.82 10.14 3.00 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.2214 81.27 620.64 701.91 41.32 10.11 1.60 860.29 满足 12细砂 -20.19 9.800.213678.40631.53 709.93 42.42 10.10 3.001620.72 满足3.按桩基模式验算桩端下卧层承载力根据《建筑桩基技术规范》(JGJ 94)第5.4.1条式(5.4.1-1) σz +γm z ≤f azσz —作用于下卧层顶面的附加应力γm —下卧层顶面以上深度修正范围内土层加权平均重度(KN/m 3) z —修正深度(m)σz0=(F k +G k )-3/2(A 0+B 0)∑q sik l iA 0+B 0=[570.00-3/2×(67.83+17.73-4×0.80)×(4.12×65+7.90×53+9.20×70+3.80×66+0.98×72)]/[(67.83-2×0.80)×(17.73-2×0.80)]=212.08kpa σz0—桩端位置附加应力(kpa)F k +G k —建筑荷载与基础覆土重之和,即基底压力(kpa) A 0、B 0—桩群外缘矩形底面的长、短边边长(m) 计算结果见下表 主层号 亚层号 土层名称层顶 标高 m有效 重度 KN/ m3附加应 力系数 附加 应力 σz自重应力 γ·zkpaσz+ γ·z kpa修正 深度 m平均 重度KN/m3深度修正 系数修正后承载力kpa 计算 结果 7 0 细砂 -4.27 9.80 1.0000 212.08 468.72 680.81 26.50 3.00 10.03 1092.41 满足 8 0 卵石 -8.39 11.00 0.9636 204.36 509.10 713.46 30.62 4.40 10.00 1655.25 满足 9 0 粉质粘土-13.49 9.90 0.7938 168.36 565.20733.56 35.72 1.60 10.14 751.56 满足 10 0 细砂 -14.59 9.90 0.7531 159.72 576.09 735.81 36.82 3.00 10.14 1424.35 满足 11 0 粉质粘土-19.09 9.90 0.6043 128.16 620.64 748.80 41.32 1.60 10.11 860.29 满足 12细砂 -20.19 9.800.5733121.59 631.53 753.12 42.42 3.0010.10 1620.72 满足四、沉降计算1.天然地基沉降计算根据《建筑地基基础设计规范》(GB 50007)第5.3.5条式(5.3.5)s=ψs ∑p 0E si(z i αi -z i-1αi-1)s —地基最终变形量(mm) ψs —沉降计算经验系数p 0—准永久组合时基础底面处的附加应力(kpa)，p0=337.09kpa z i 、z i-1—基础底面至第i 层土、第i-1层土底面的距离(m)αi 、αi-1—基础底面至第i 层土、第i-1层土底面范围内平均附加应力系数E si —基础底面下第i 层土的压缩模量(Mpa)，应取土的自重压力至土的自重压力与附加压力之和的压力段计算，根据《土工试验方法标准》(GBT50123)第14.1.9、14.1.10条E si =(1+e i0)(p i2-p i1)e i1-e i2e 0—初始孔隙比p i1、p i2—第i 层土自重应力、第i 层土自重应力与附加应力之和(Kpa)e i1、e i2—第i 层土自重应力下孔隙比、第i 层土自重应力与附加应力之和作用下孔隙比,根据高压固结试验内插计算 根据《建筑地基基础设计规范》(GB 50007)第5.3.7条,地基变形计算深度z n 应符合式(5.3.7)条规定Δs n '≤0.025∑Δs i ' Δs i '—在计算深度范围内,第i 层土计算变形值(mm)Δs n '—在由计算厚度向上取厚度为Δz 的土层计算变形值(mm) Δz —根据基础宽度b=17.73m ，查表5.3.7，Δz=1m 计算过程见下表主层亚层土层 名称计算 深度 m 有效 重度 KN/ 自重 应力 Pcz 附加 应力 PzPz+ Pcz kpa孔隙比 e1 孔隙比 e2 压缩 模量 Mpa平均附加Ai本层 沉降号 号 m3 kpa Kpa 应力系数 Δs' mm 3 0 细砂 1.00 19.70 202.91 337.09 540.00 19.00 0.9998 0.9998 17.74 3 0 2.00 19.70 222.61 336.87 559.48 19.00 0.9988 0.9978 17.70 3 0 3.00 19.70 242.31 335.41 577.71 19.00 0.9962 0.9910 17.58 3 03.73 19.70 256.69 331.80 588.49 19.00 0.9930 0.7154 12.69 3 0 细砂4.12 9.70 264.37 327.60 591.9719.00 0.9909 0.3783 6.71 4 0 粘土 5.12 7.70 274.07 324.82 598.89 0.683 0.636 12.95 0.9838 0.9545 24.85 4 0 6.12 7.70 281.77 316.13 597.90 0.677 0.636 14.44 0.9746 0.9275 21.66 4 0 7.12 7.70 289.47 305.64 595.11 0.671 0.636 16.39 0.9635 0.8959 18.42 4 0 8.12 7.70 297.17 293.91 591.08 0.665 0.637 19.15 0.9509 0.8614 15.16 4 0 9.12 7.70 304.87 281.50 586.37 0.663 0.637 20.44 0.9372 0.8253 13.61 4 0 10.12 7.70 312.57 268.86 581.43 0.662 0.637 20.34 0.9225 0.7889 13.07 4 0 11.12 7.70 320.27 256.33 576.60 0.661 0.638 20.24 0.9073 0.7529 12.54 4 012.02 7.70 327.20 244.14 571.34 0.661 0.638 20.13 0.8932 0.6477 10.85 5 0 细砂 13.02 9.70 334.90 233.58 568.48 20.00 0.8774 0.6876 11.59 5 0 14.02 9.70 344.60 222.37 566.97 20.00 0.8616 0.6555 11.05 5 0 15.02 9.70 354.30 211.76 566.06 20.00 0.8458 0.6250 10.53 5 0 16.02 9.70 364.00 201.75 565.75 20.00 0.8303 0.5962 10.05 5 0 17.02 9.70 373.70 192.34 566.04 20.00 0.8149 0.5691 9.59 5 0 18.02 9.70 383.40 183.49 566.89 20.00 0.7998 0.5435 9.16 5 0 19.02 9.70 393.10 175.18 568.28 20.00 0.7851 0.5194 8.76 5 0 20.02 9.70 402.80 167.38 570.18 20.00 0.7707 0.4968 8.37 5 0 21.02 9.70 412.50 160.05 572.55 20.00 0.7567 0.4755 8.01 5 021.22 9.70 414.44 153.15 567.5920.00 0.7539 0.0927 1.56 6 0 粘土 22.22 7.60 424.14 151.83 575.97 0.624 0.608 17.44 0.7403 0.4516 8.73 6 0 23.22 7.60 431.74 145.41 577.15 0.623 0.608 17.39 0.7270 0.4328 8.39 6 0 24.22 7.60 439.34 139.37 578.71 0.622 0.607 17.33 0.7142 0.4152 8.08 6 025.02 7.60 445.42 133.67 579.09 0.621 0.607 17.29 0.7041 0.3201 6.24 7 0 桩端 26.00 9.80 452.87 129.34 582.21 21.70 0.6921 0.3783 5.88 7 0 细砂 26.02 9.80 453.06 124.30 577.36 21.70 0.6919 0.0076 0.12 727.029.80462.86124.20587.0621.700.68000.37075.76总沉降计算值s'=334.45mm在基底以下27.02m 以上1m 厚度土层计算变形值 Δs Δs=5.76mm<0.025∑Δs'=8.36mm 沉降计算深度满足要求。

CFG桩复合地基工程特性分析及承载力计算摘要：CFG桩复合地基加固高等级公路软基就是一种新引入的软基处理方法，具有施工周期短、工后沉降小、无噪音、无振动、不排污、节约钢材等特点而得到广泛的应用。

但是由于自身的复杂性和多样性，致使群桩相互作用机理及其承载力的计算一直没有得到令人满意的研究成果。

文章对CFG桩各个组成部分进行了详细的分析，介绍了复合地基各个参数的合理取值范围，在此基础上结合相关试验进行了承载力计算公式的推演。

关键词：水泥粉煤灰碎石桩、复合地基、软基处理、工程特性、计算参数、承载力计算0 引言CFG桩即为水泥、粉煤灰、碎石等混合料加水拌合在土中灌注形成的竖向增强体。

碎石桩复合地基，处理后承载力提高系数一般在1.2~1.6之间。

而在同样的地质条件下，CFG桩复合地基的承载力提高系数可以高达2倍以上。

CFG桩具有刚性桩特点，可全桩长发挥侧阻力，桩落在好的土层上还具有明显的端承作用。

这样就可以通过增加桩长或改变桩端持力层的方式，使桩进入较坚硬的土层来提高复合地基整体的承载力，以满足不同的设计要求。

同其他刚性桩一样，CFG桩体的刚度及变形量远大于桩间土。

在通常情况下，在桩顶和基底间设置褥垫层有效调节了桩与桩间土在荷载作用下的变形，从而确保了桩与桩间土的共同工作，这充分显示出CFG桩复合地基的柔性桩特征。

CFG桩的沉降远小于桩间土的沉降，桩体上部形成负摩擦区，致使CFG桩的实际受力与基桩有着很大的区别，其计算方法和取值也就区别于传统的基桩。

1 CFG桩复合地基结构分析1.1 褥垫层褥垫层技术是复合地基的核心技术，CFG桩只有通过褥垫层才能够构成桩土复合地基。

褥垫层厚度如果过小，桩顶时将产生非常明显的应力集中，桩间土的承载作用无法得到充分的发挥。

图1 褥垫层结构褥垫层厚度如果过大，桩土的应力比值会接近1，这样桩基就失去了在CFG复合地基中存在的意义。

所以，褥垫层厚度一般设计为10~30cm，特殊情况为50cm。

桩径 d=0.60m 截面积 A p =0.28m²周长 u p =1.9m 桩长 l=25.0m
桩端承载力折减系数 α=0.60
cu28a cu28p 矩形布桩
桩间距S1=2.00m
桩间距S2=2.00m
桩间土层为：2.26m 面积置换率 m=(d 2/d e )2=0.070
桩间土承载力特征值 f sk =40Kpa
λ=0.9
β=0.9
复合地基承载力如需进行深度修正时：
深度修正系数 ηd =1.5
基底以上土加权平均重度 γm =20 kN/m²f spa =f spk +ηd γm (d-0.5)=161 kN/m² 桩身抗压强度还需满足：
f cu28≥
6.81 MPa
可压缩地基深度 Z n =40.00 m 桩底标高：-25.00 m
地基处理深度25.0m 8.14 MPa
复合地基顶面附加压力值 p z =60 kPa
ψ = 0.657
沉降量变形：S=ΣS i +ΣS j =95.8 mm
3.地基变形计算
1.增强体单桩承载力计算
单桩承载力特征值Ra=572kN 取Ra=570kPa
复合地基承载力特征值f spk = λmR a / A p +β(1-m)f sk =2.复合地基承载力计算
161KPa
1杂填土
单桩分担的处理地基面积的等效圆直径 d e =水泥粉煤灰碎石桩(CFG)复合地基承载力及变形计算。

CFG桩复合地基承载力及施工检测提要本文讨论了CFG桩复合地基承载力确定，以及复合地基检测应注意的几个问题。

Abstract : In this paper, bearing capacity of CFG pile composite foundation and its testingafter construction are discussed.Key words:composite foundation of CFG pile; bearing capacity; construction testing;thickness of flexible cusion一、引言CFG桩复合地基技术已在全国广泛推广应用，国家行业标准《建筑地基处理技术规范》(JGJ79-2002)的颁布，为工程技术人员进行 CFG桩复合地基设计、施工及检测提供了技术依据。

但在复合地基承载力的确定及复合地基检测方面，在不同地区基于某些地区性经验，存在一些差异。

本文将根据自己一些粗浅体会就上述问题做一些讨论。

二、复合地基承载力的确定根据《建筑地基基础设计规范》(GBJ79-2002)(简称地基规范)和《建筑地基处理技术规范》(JGJ79-2002)(简称地基处理规范)，复合地基承载力确定可分为设计阶段和竣工验收阶段进行讨论。

1、设计阶段在复合地基设计阶段，地基规范规定：复合地基承载力特征值应通过现场复合地基载荷试验确定，或采用增强体的载荷试验结果和其周边土的承载力特征值结合经验确定；地基处理规范规定：复合地基承载力特征值，应通过现场复合地基载荷试验确定。

初步设计时，也可按下式估算：fspk=mRa/Ap+β(1-m)fsk (1) 式中：fspk—复合地基承载力特征值(kpa)；m —面积置换率；Ra —单桩竖向承载力特征值(kN)；Ap —桩的截面积(m2)；β—桩间土承载力折减系数，宜按地区经验取值，如无经验时可取0.75～0.95，天然地基承载力较高时取大值；fsk —桩间土承载力特征值(kPa)，宜按当地经验取值，如无经验时，可取天然地基承载力特征值。

CFG复合地基计算(G1)一、基本资料CFG复合地基承载力特征值f spk= 480kPa二、计算参数桩径d=0.40m桩身面积A p=πd²/4=3.14×0.42/4=0.1256m2桩身周长u=πd=3.14×0.4=1.26m桩中心距(正三角形布置) s=1.50m桩分担的处理地基面积的等效系数n1=1.05桩分担处理地基面积的等效圆直径d e=n1×s=1.05×1.5=1.575面积置换率计m=d²/d e² =0.42/1.5752=0.0645单桩承载力发挥系数λ=0.85桩间土承载力发挥系数β=0.90桩间土天然地基承载力特征值f sk=180kpa三、CFG复合地基下土层承载力验算天然地基承载力特征值f ak=180KPa，考虑深宽修正后，其承载力fa的计算：f a=f ak+ηb×γ×(b-3)+ηd×γm×(d-0.5);γ=9kN/m3γm=9.0kN/m3ηb=0.3 ηd=1.5基础埋深d取3m（考虑地下室）；基础宽度取6mf a=180+0.3×9×(6-3)+1.5×9×(3-0.5)=221.85kPafa=221.85kPa<fspk=500kPa，天然地基承载力不满足设计要求，需要CFG复合地基处理。

四、CFG单桩承载力特征值1. 按复合地基目标承载力特征值推算的CFG单桩承载力特征值因f spk=λ×m×R a/A p+β×(1-m) ×f sk，故CFG单桩承载力特征值R a=(f spk-β×(1-m)f sk) ×A p/(λ×m)R a= (480-0.9×(1-0.0645)×180) ×0.1256 /(0.85×0.0645)=752.45kNCFG单桩承载力特征值实取755kN。

水泥粉煤灰碎石桩（CFG 桩）复合地基方案计算工程实例:本工程回填土较厚，拟采用CFG 桩复合地基。

基础底面的桩间图地基承载力为70KPa 。

CFG 桩直径为500，采用C25混凝土浇筑，单桩竖向承载力特征值为450KN ，单桩承载力发挥系数取λ=0.9，桩间土承载力发挥系数取β=0.8，要求处理后的地基承载力为180KPa 。

根据《建筑地基处理技术规范》7.1.5-2 对有粘结强度增强体复合地基应按下式计算：sk pa spk f m A R m f )1(-+=βλ A p =3.14×0.5×0.5÷4=0.19625m 20.0617670)1(8.019625.04509.0180)1(=⇒⨯-⨯+⨯⨯=⇒-+=m m m f m A R m f sk p a spk βλ 面积置换率m ＝d 2/d 2e ；d 为桩身平均直径（m ），等边三角形布桩d e ＝1．05s ，正方形布桩d e ＝1．13s 当采用三角形布置时， 1.90m s m 92.1CFG )05.1(5.006176.022==⇒==取桩间距s s m 当采用正方形布置时， 1.70m s m 78.1CFG )13.1(5.006176.022==⇒==取桩间距s s m 根据7.1.6条有粘结强度复合地基增强体桩身强度应KPa KPa A R f p acu 7.825419625.04509.041000254=⨯⨯≥⨯⇒≥λ 规范条文：根据《建筑地基处理技术规范》7.7.1水泥粉煤灰碎石桩复合地基适用于处理黏性土、粉土、砂土和自重固结已完成的素填土地基。

7.7.2水泥粉煤灰碎石桩复合地基设计应符合下列规定：1 水泥粉煤灰碎石桩，应选择承载力和压缩模量相对较高的土层作为桩端持力层。

2 桩径：长螺旋钻中心压灌、干成孔和振动沉管成桩宜为350mm～600mm泥浆护壁钻孔成桩宜为600mm～800mm；钢筋混凝土预制桩宜为300mm～600mm。

CFG桩复合地基承载力计算
正确计算步骤
（1）确定CFG桩复合地基的设计单元，获取岩土地层的物理力学性质和桩体尺寸参数，确定桩体的设计负荷。

（2）选择合理的计算模型，根据岩土地层的物理力学性质和桩体尺寸参数、桩体的设计负荷计算桩底的应力和位移，获取夹填砂土层CFG桩的设计参数。

（3）根据岩土地层的物理力学性质和桩体尺寸参数、夹填砂土层CFG桩的设计参数得到夹填砂土层CFG桩的应力应变、位移等参数，并建立夹填砂土层CFG桩的计算模型，建立桩体的计算模型；
（4）采用相应的计算方法对夹填砂土层CFG桩的极限承载力进行计算；
（5）将计算结果与桩体的设计负荷进行比较，判断夹填砂土层CFG 桩的静力承载力是否足以满足设计要求；
（6）确定夹填砂土层CFG桩的最终有效承载力，并记录及留存；
（7）根据有效承载力，确定夹填砂土层CFG桩的弹性变形和其它指标；。
