热计量系统全解

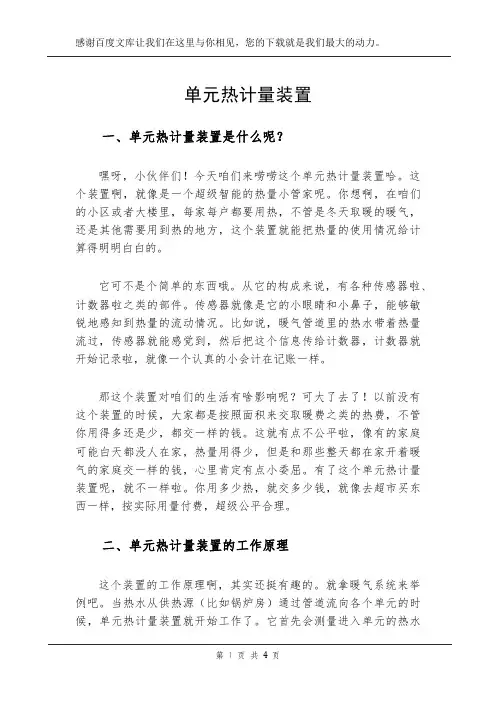

单元热计量装置一、单元热计量装置是什么呢？嘿呀，小伙伴们！今天咱们来唠唠这个单元热计量装置哈。

这个装置啊，就像是一个超级智能的热量小管家呢。

你想啊，在咱们的小区或者大楼里，每家每户都要用热，不管是冬天取暖的暖气，还是其他需要用到热的地方，这个装置就能把热量的使用情况给计算得明明白白的。

它可不是个简单的东西哦。

从它的构成来说，有各种传感器啦、计数器啦之类的部件。

传感器就像是它的小眼睛和小鼻子，能够敏锐地感知到热量的流动情况。

比如说，暖气管道里的热水带着热量流过，传感器就能感觉到，然后把这个信息传给计数器，计数器就开始记录啦，就像一个认真的小会计在记账一样。

那这个装置对咱们的生活有啥影响呢？可大了去了！以前没有这个装置的时候，大家都是按照面积来交取暖费之类的热费，不管你用得多还是少，都交一样的钱。

这就有点不公平啦，像有的家庭可能白天都没人在家，热量用得少，但是和那些整天都在家开着暖气的家庭交一样的钱，心里肯定有点小委屈。

有了这个单元热计量装置呢，就不一样啦。

你用多少热，就交多少钱，就像去超市买东西一样，按实际用量付费，超级公平合理。

二、单元热计量装置的工作原理这个装置的工作原理啊，其实还挺有趣的。

就拿暖气系统来举例吧。

当热水从供热源（比如锅炉房）通过管道流向各个单元的时候，单元热计量装置就开始工作了。

它首先会测量进入单元的热水的温度和流量。

温度高的热水带着的热量就多，流量大的话，那热量传递的总量也会大。

然后呢，它还会监测从单元出去的热水的温度和流量。

因为在单元里，热水的热量会被房屋里的各种设备（像暖气片）吸收一部分，所以出去的热水温度和流量就会发生变化。

通过计算进入和出去的热量差值，就能准确地知道这个单元消耗了多少热量啦。

这就像是在做一个热量的减法题一样，简单又巧妙。

三、单元热计量装置的优点1. 公平计费就像前面说的，这个装置能让每家每户按照自己实际使用的热量来付费。

这样对于那些节约用热的家庭来说，是一种奖励呢。

量热仪的结构和工作原理量热仪是如何工作的使用量热仪可测煤炭的发热量是煤质分析的一个很紧要项目，是动力用煤的紧要质量指标，依据其热值可推想煤的变质程度，成为煤炭分类指标的紧要参数。

煤的发热量测定对煤炭生产和销售有侧重点贡献的引导意义。

从煤炭检测仪器方面来讲，煤的发热量测定仪器量热仪的使用大体经过了传统的贝克曼温度计量热仪、智能汉字半自动量热仪和全自动量热仪3个阶段，其中全自动量热仪在煤炭检验系统中己得到推广，并且不断陈出新，大大提高了工作效率和测试结果的精准度。

量热仪的结构和工作原理1、量热仪的结构量热系统由计算机，打印机，氧弹、内筒、外筒、温度传感器、搅拌器、点火装置、温度测量和掌控系统以及水构成。

量热仪的主机一般由机壳、外筒、内筒、备用水箱（或定容器）、搅拌器、温度传感器、点火电极、水循环系统、掌控电路等构成。

有些量热仪还有外筒水温地节系统和外筒子温度掌控系统，可以保持外筒子水不冷不热整个量热仪体系温度保持在一个很小的范围内波动，为整个量热体系制造一个相对稳定的测量环境。

2、量热仪的工作原理目前国产篡夺劝量热仪多为恒温式。

其工作原理一般配是将装好煤样并充氧至规定压力的氧弹放入内筒子系统开始进行水循环，稳定水温，然后向内筒子注水，达到预定水量后，开始搅拌，使内筒水温均衡至室温（相差不超过1、5℃），此时感温控头测定水温并记录到计算机中。

当内筒子水温基本稳定后，掌控系统指示点火电路导通，点火后，样品在氧气的助燃下快速燃烧，产生的热量通过氧弹传递给内筒，引起内筒水温上升。

当氧弹内全部的热量释放出以后温度开始下降，计算机检测到内筒水温下降信号后判定该产供销试验结束，系统停止搅拌并放出内筒水。

计算机对采集到的温度数据进行结果处理。

但是，有些量热仪不是用试验区尽头温度来计算发热量，而是依据主期中一段时间内的温度速度通过预先标定出的数学模型来推想尽头温度，通过软件中的数据处理程序来计算发热量，就更加缩短了试验周期。

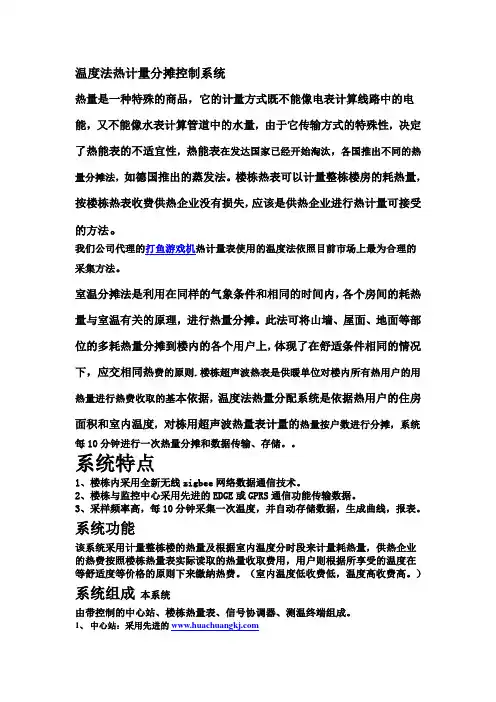

温度法热计量分摊控制系统热量是一种特殊的商品，它的计量方式既不能像电表计算线路中的电能，又不能像水表计算管道中的水量，由于它传输方式的特殊性，决定了热能表的不适宜性，热能表在发达国家已经开始淘汰，各国推出不同的热量分摊法，如德国推出的蒸发法。

楼栋热表可以计量整栋楼房的耗热量，按楼栋热表收费供热企业没有损失，应该是供热企业进行热计量可接受的方法。

我们公司代理的打鱼游戏机热计量表使用的温度法依照目前市场上最为合理的采集方法。

室温分摊法是利用在同样的气象条件和相同的时间内，各个房间的耗热量与室温有关的原理，进行热量分摊。

此法可将山墙、屋面、地面等部位的多耗热量分摊到楼内的各个用户上，体现了在舒适条件相同的情况下，应交相同热费的原则.楼栋超声波热表是供暖单位对楼内所有热用户的用热量进行热费收取的基本依据，温度法热量分配系统是依据热用户的住房面积和室内温度，对栋用超声波热量表计量的热量按户数进行分摊，系统每10分钟进行一次热量分摊和数据传输、存储。

系统特点1、楼栋内采用全新无线zigbee网络数据通信技术。

2、楼栋与监控中心采用先进的EDGE或GPRS通信功能传输数据。

3、采样频率高，每10分钟采集一次温度，并自动存储数据，生成曲线，报表。

系统功能该系统采用计量整栋楼的热量及根据室内温度分时段来计量耗热量，供热企业的热费按照楼栋热量表实际读取的热量收取费用，用户则根据所享受的温度在等舒适度等价格的原则下来缴纳热费。

（室内温度低收费低，温度高收费高。

）系统组成本系统由带控制的中心站、楼栋热量表、信号协调器、测温终端组成。

1、中心站：采用先进的2、GPRS通讯方式，接收信号协调器所收集的用户温度数据和楼栋热量表所采集的楼栋热量数据，并根据楼栋热量表的时刻热量和用户室内温度、面积，将热量进行分摊计算并显示，并输出相应的日报表、月报表及收费清单等。

2、楼栋热量表：该设备安装于楼栋热力管道入口处，能准确计量进入整个楼栋的热量并通过GPRS通信技术将计量的楼栋热量数据传输给中心站，为合理分配楼栋热量提供科学依据。

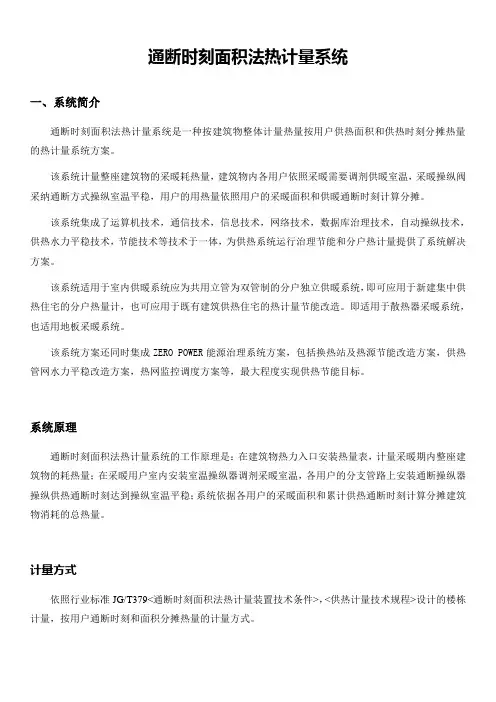

通断时刻面积法热计量系统一、系统简介通断时刻面积法热计量系统是一种按建筑物整体计量热量按用户供热面积和供热时刻分摊热量的热计量系统方案。

该系统计量整座建筑物的采暖耗热量，建筑物内各用户依照采暖需要调剂供暖室温，采暖操纵阀采纳通断方式操纵室温平稳，用户的用热量依照用户的采暖面积和供暖通断时刻计算分摊。

该系统集成了运算机技术，通信技术，信息技术，网络技术，数据库治理技术，自动操纵技术，供热水力平稳技术，节能技术等技术于一体，为供热系统运行治理节能和分户热计量提供了系统解决方案。

该系统适用于室内供暖系统应为共用立管为双管制的分户独立供暖系统，即可应用于新建集中供热住宅的分户热量计，也可应用于既有建筑供热住宅的热计量节能改造。

即适用于散热器采暖系统，也适用地板采暖系统。

该系统方案还同时集成ZERO POWER能源治理系统方案，包括换热站及热源节能改造方案，供热管网水力平稳改造方案，热网监控调度方案等，最大程度实现供热节能目标。

系统原理通断时刻面积法热计量系统的工作原理是：在建筑物热力入口安装热量表，计量采暖期内整座建筑物的耗热量；在采暖用户室内安装室温操纵器调剂采暖室温，各用户的分支管路上安装通断操纵器操纵供热通断时刻达到操纵室温平稳；系统依据各用户的采暖面积和累计供热通断时刻计算分摊建筑物消耗的总热量。

计量方式依照行业标准JG/T379<通断时刻面积法热计量装置技术条件>，<供热计量技术规程>设计的楼栋计量，按用户通断时刻和面积分摊热量的计量方式。

系统热点✧楼栋计量，按户分摊；✧室温调控，有效节能；✧低阻阀门，通径流量；✧本地显示，方便操作；✧手/自动操纵，平安靠得住；✧远传监控，实时操作；✧效劳器数据可与金融系统联网共享；适用于老旧小区的节能改造，也适用于新建建筑物的供热计量。

二．系统结构组成通断时刻面积法热计量系统要紧又户内结构，楼栋结构，治理系统三部份结构组成，别离如下：户内结构要紧包括室温操纵器和通断操纵阀。

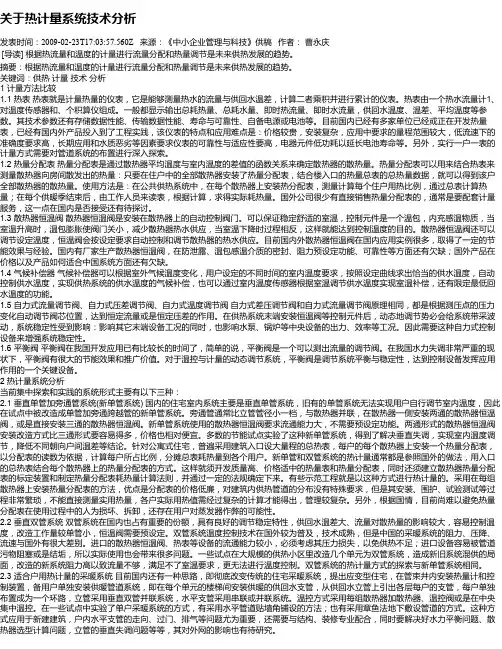

关于热计量系统技术分析发表时间：2009-02-23T17:03:57.560Z 来源：《中小企业管理与科技》供稿作者：曹永庆[导读] 根据热流量和温度的计量进行流量分配和热量调节是未来供热发展的趋势。

摘要：根据热流量和温度的计量进行流量分配和热量调节是未来供热发展的趋势。

关键词：供热计量技术分析1 计量方法比较1.1 热表热表就是计量热量的仪表，它是能够测量热水的流量与供回水温差，计算二者乘积并进行累计的仪表。

热表由一个热水流量计1、对温度传感器和、个积算仪组成。

一般都显示输出总耗热量、总耗水量、即时热流量、即时水流量，供回水温度、温差、平均温度等参数。

其技术参数还有存储数据性能、传输数据性能、寿命与可靠性、自备电源或电池等。

目前国内已经有多家单位已经或正在开发热量表，已经有国内外产品投入到了工程实践，该仪表的特点和应用难点是：价格较贵，安装复杂，应用中要求的量程范围较大，低流速下的准确度要求高，长期应用和水质恶劣等因素要求仪表的可靠性与适应性要高，电器元件低功耗以延长电池寿命等。

另外，实行一户一表的计量方式需要对管道系统的布置进行深入探索。

1.2 热量分配表热量分配表是通过散热器平均温度与室内温度的差值的函数关系来确定散热器的散热量。

热量分配表可以用来结合热表来测量散热器向房间散发出的热量：只要在住户中的全部散热器安装了热量分配表，结合楼入口的热量总表的总热量数据，就可以得到该户全部散热器的散热量。

使用方法是：在公共供热系统中，在每个散热器上安装热分配表，测量计算每个住户用热比例，通过总表计算热量；在每个供暖季结束后，由工作人员来读表，根据计算，求得实际耗热量。

国外公司很少有直接销售热量分配表的，通常是要配套计量服务，这一点在国内是否接受还有待探讨。

1.3 散热器恒温阀散热器恒温阀是安装在散热器上的自动控制阀门。

可以保证稳定舒适的室温，控制元件是一个温包，内充感温物质，当室温升高时，温包膨胀使阀门关小，减少散热器热水供应，当室温下降时过程相反，这样就能达到控制温度的目的。

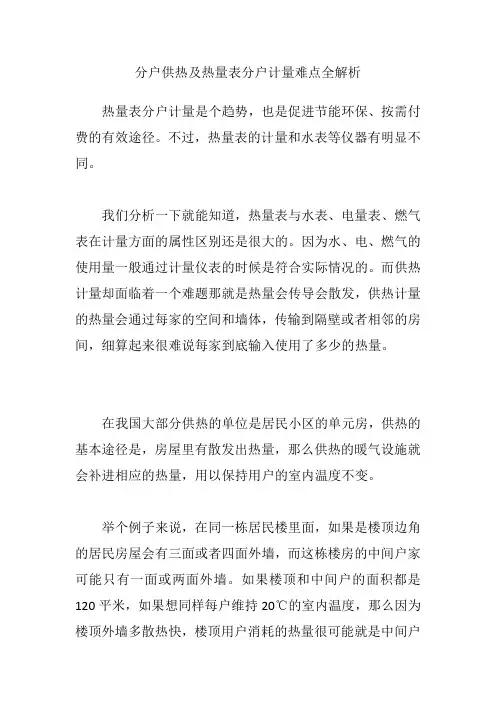

分户供热及热量表分户计量难点全解析热量表分户计量是个趋势，也是促进节能环保、按需付费的有效途径。

不过，热量表的计量和水表等仪器有明显不同。

我们分析一下就能知道，热量表与水表、电量表、燃气表在计量方面的属性区别还是很大的。

因为水、电、燃气的使用量一般通过计量仪表的时候是符合实际情况的。

而供热计量却面临着一个难题那就是热量会传导会散发，供热计量的热量会通过每家的空间和墙体，传输到隔壁或者相邻的房间，细算起来很难说每家到底输入使用了多少的热量。

在我国大部分供热的单位是居民小区的单元房，供热的基本途径是，房屋里有散发出热量，那么供热的暖气设施就会补进相应的热量，用以保持用户的室内温度不变。

举个例子来说，在同一栋居民楼里面，如果是楼顶边角的居民房屋会有三面或者四面外墙，而这栋楼房的中间户家可能只有一面或两面外墙。

如果楼顶和中间户的面积都是120平米，如果想同样每户维持20℃的室内温度，那么因为楼顶外墙多散热快，楼顶用户消耗的热量很可能就是中间户的两三倍。

如果这种情况按照分户热量表收费，那么整个同样的采暖季，两户居民所要支付的费用差距很可能达到两三千元。

对两种情况下的用户来讲，自然会有人心里不平衡。

再举个例子，如果一栋楼里如果中间户把暖气停了，但由于其楼上下左右的邻居都开着暖气的话，假如上下左右的室内温度均为20℃，即使中间户居民停暖，其家中的温度估计也能达到16～18℃。

这样一来，中间住户即使不交任何取暖费，邻居消耗的热量却增加了。

必然会导致部分居民的心理失衡。

所以，这也就提出了一个艰巨的问题。

建筑的保温和节能性能。

目前的保温层建筑方式是楼梯的外墙建筑有保温层，而每个住户之间的隔墙是没有保温材料的，所以有些人就提出来了，每户之间的隔墙需要加装保温材料，需要在建楼的时候就要设计和建筑上保温层，这样对于热计量分户计量来说更公平一些。

外墙包裹保温材料可减少热量损耗，对全楼都有好处，但在中间隔墙加装保温材料没有意义。

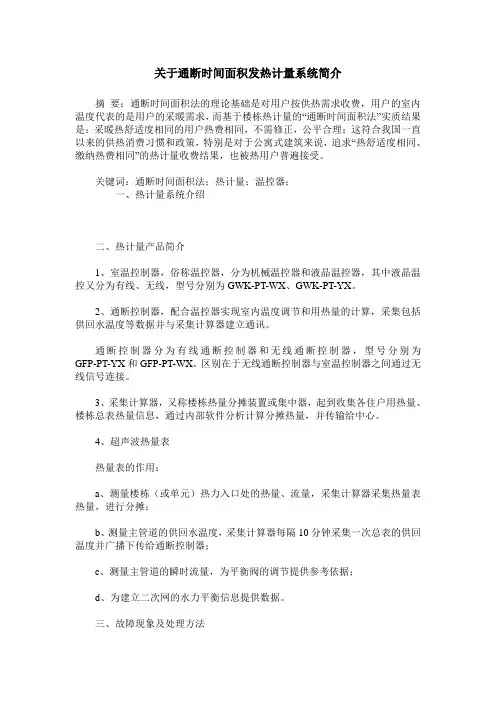

关于通断时间面积发热计量系统简介摘要：通断时间面积法的理论基础是对用户按供热需求收费，用户的室内温度代表的是用户的采暖需求，而基于楼栋热计量的“通断时间面积法”实质结果是：采暖热舒适度相同的用户热费相同，不需修正，公平合理；这符合我国一直以来的供热消费习惯和政策，特别是对于公寓式建筑来说，追求“热舒适度相同、缴纳热费相同”的热计量收费结果，也被热用户普遍接受。

关键词：通断时间面积法；热计量；温控器；一、热计量系统介绍二、热计量产品简介1、室温控制器，俗称温控器，分为机械温控器和液晶温控器，其中液晶温控又分为有线、无线，型号分别为GWK-PT-WX、GWK-PT-YX。

2、通断控制器，配合温控器实现室内温度调节和用热量的计算，采集包括供回水温度等数据并与采集计算器建立通讯。

通断控制器分为有线通断控制器和无线通断控制器，型号分别为GFP-PT-YX和GFP-PT-WX。

区别在于无线通断控制器与室温控制器之间通过无线信号连接。

3、采集计算器，又称楼栋热量分摊装置或集中器，起到收集各住户用热量、楼栋总表热量信息，通过内部软件分析计算分摊热量，并传输给中心。

4、超声波热量表热量表的作用：a、测量楼栋（或单元）热力入口处的热量、流量，采集计算器采集热量表热量，进行分摊；b、测量主管道的供回水温度，采集计算器每隔10分钟采集一次总表的供回温度并广播下传给通断控制器；c、测量主管道的瞬时流量，为平衡阀的调节提供参考依据；d、为建立二次网的水力平衡信息提供数据。

三、故障现象及处理方法（一）系统通电后，进行以下排查工作1.楼栋处理器AC220线缆：排查方法：使用万用表交流750V档测交流输入端子（楼栋处理器电源空开端子），正常情况为220V；若无电压排查AC220线缆。

2.通断控制器电源线缆：排查方法：抽查整个系统下的所有通断控制器，核实屏幕上是否有显示。

针对无显示的通断控制器使用万用表直流20V挡测量通断控制器电源线（黑/白）接线位置，正常情况下为15V；若无电压排查电源线缆。

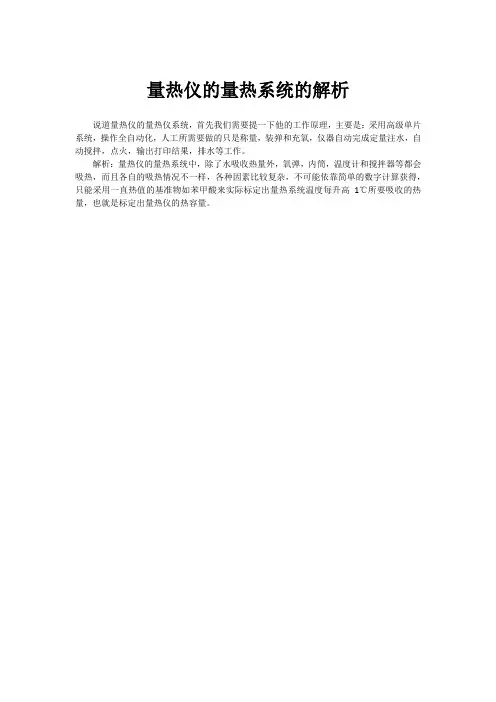

量热仪的量热系统的解析
说道量热仪的量热仪系统，首先我们需要提一下他的工作原理，主要是：采用高级单片系统，操作全自动化，人工所需要做的只是称量，装弹和充氧，仪器自动完成定量注水，自动搅拌，点火，输出打印结果，排水等工作。

解析：量热仪的量热系统中，除了水吸收热量外，氧弹，内筒，温度计和搅拌器等都会吸热，而且各自的吸热情况不一样，各种因素比较复杂，不可能依靠简单的数字计算获得，只能采用一直热值的基准物如苯甲酸来实际标定出量热系统温度每升高1℃所要吸收的热量，也就是标定出量热仪的热容量。
