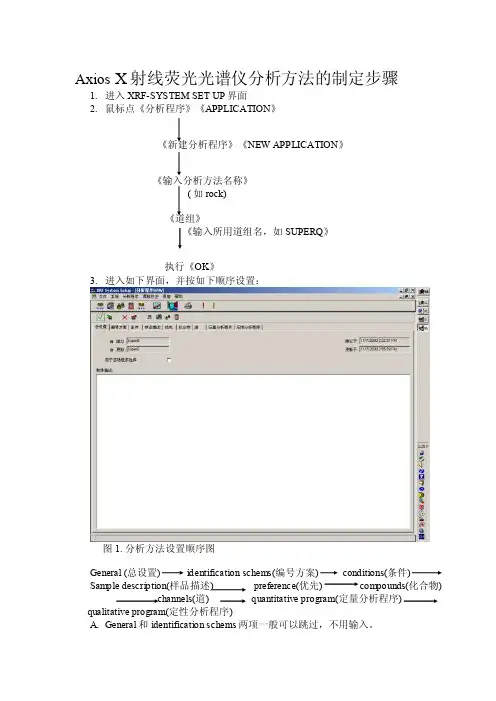

Axios建立分析方法的过程
1.标准样品的选择和准备
采用自制内控标样建立工作曲线,数量不少于10个，且有一定的浓度梯度,可人工配制一些,再从生产线上自然取得一些。
2．样品制备程序
*取样人员应将分析试样研磨至120目以上。
*准确称量10克样品和0.5克甲基纤维素。
*将称好的样品和粘结剂倒入WC料钵中，再加入3滴三乙醇胺，于振动磨上混合180秒。
*压片条件：压力25吨；保压时间30秒。
3．汇编测量条件
*启动，输入用户名和口令。
*单击Application，再选择New Application弹出New Application对话框。
*为新的应用起一个名字，例如Clinker。
*单击，添加一个通道设置，建议此名称与应用名一致，例如仍为Clinker。
*单击OK，打开汇编条件窗口，例如。
*单击标签，做一个样品制备描述。
*单击标签，定义样品识别方案，一般选择发free。
*单击标签，定义Airlock抽真空时间（一般选择8秒）和延迟时间（一般选择0秒），
将前的对勾去掉。
*单击标签，定义样品类型（Pressed Powder）和样品杯（Steel 32mm）。输入样
品重量（10g）, 单击,从化合物表中添加粘结剂名称,在Weight(g)单元格中输入粘结剂的的重量(0.5g)，按回车键。
*单击标签，再单击按钮打开Add compound对话框，添加要分析的化合物名称。
*单击标签，将所有通道的kV和mA修改为50/48。
*找一个标准样品来检查角度和PHD。
*整行选中一个通道，单击，去掉前的对勾，再单击Measure。待扫描结束后，确定峰和背景的2 角，以及峰和背景的的测量时间，搜索干扰谱线。
确定测量时间通常有三种途径：
①输入样品中该元素的浓度，给定分析精度，加锁，然后计算其他未加锁的参数。
②对于微量成分给定LLD，加锁，然后计算其他未加锁的参数。
③根据你的经验直接给定测量时间，加锁，然后计算其他未加锁的参数。
加锁的参数在测量过程中是不变化的，未加锁的参数由智能化软件根据试样的浓度自动调整。
*单击，去掉前的对勾，再单击Measure。待扫描结束后，确定LL和UL，要注意逃逸锋、高次荧光及晶体荧光的甄别。
4. 单击，打开Open standards for application对话框。
*选择应用名（例如Clinker），单击OK。
*单击，输入标样名称，点击Add,待输入最后一个标样名后点OK。
*在电子表格中输入元素浓度。
*单击保存退出。
5．启动，
*单击，打开测量样品窗口。
*单击，在窗口的左半部选择Application名，在右半部选择标样名，点开始测量。
*依此将所有的标样测量完毕。
6．启动，单击，打开Open calibration for application对话框。选择Application 名称，点OK，打开回归窗口。
*单击窗口上半部左上角的全选按钮，选中所有的化合物，点，计算回归曲线系数。
*依此选中各个通道，点击观察回归图。
*若回归曲线的RMS不能满足分析要求，可做基体修正。
*对于水泥用户，建议采用经验系数法做基体修正。
*若需作基体修正，点击打开Add model coefficient(s)对话框。
*在一栏，选择影响元素，在或一栏中选择干扰元素。
*点OK。
*点计算影响系数。
*待所有元素的回归精度都满足要求后，点保存退出。
典型的Alpha系数是：
-1 -1 -1 光谱重叠系数是： 0 古典模型： 如果校正标样与未知样品非常相似，古典模型不仅能给出非常好的精度，而且能将其他误差 减至最小，例如： ?基体修正因子中的近似值 ?样品制备误差 ?样品厚度，如果试样对某些元素不是无限厚，但标样和试样总是相同的 FP基体修正模型在下述情况下使用： 1．标样数量少 2．标样与试样基体不相似 FP模型有以下好处： ?该模型本质上允许无标样分析，利用2-3个标样即可建立校正 ?采用FP模型，不要求标样必须与未知样品有相似的基体 ?容许通过外推得到含量 7．建立Instrument Monitor *在XRF system set-up窗口中单击Monitor菜单，选择New instrument monitor，打开New instrument monitor对话框。 *在New instrument monitor字段中输入仪器监控名（与Application同名），例如Clinker,点击Channelset下拉框，选择应用所对应的Channelset名。 *点OK确定。 *点标签，再单击，在对话框中选择Application名，点OK确定。 *点标签，再单击按钮。添加一个或两个监控样（一定是均匀的、稳定的且有一定浓度值的样品）。 *点保存退出。 *点Application菜单，选择Open application,打开该应用。在Channel标签下的Monitor栏打开监控开关。 Monitor用于校正仪器漂移，可采用一点或两点校正。 8．测量Instrument monitor *启动,单击，选择Sample下的。 *在窗口的左半部选择Instrument monitor(s)名，在右半部选择Instrument monitor sample(s)名。 *单击开始测量。 9. 建立一个Daily Monitor Sample(日常检查样) 找一个标准样品做日常检查样，其荧光分析值与化学值应吻合得较好。 10．考核分析精度 总的分析误差应包括: a.样品作成再现性误差 b.检量线作成误差 c.仪器不稳定性误差 d.仪器重调误差 e.计数统计误差 测量仪器分析精度时，应测量动态精度，而且样品要重新制备，若测量精密度满足生产需要，则该方法可投入使用。 11 ．启动，分析未知样品 12．日常精度管理 每月随机抽取一定数量的样品，用化学方法或其它不同原理的仪器进行核对。 Magix日常分析过程 1.数据库维护 2．输出系统文件 3．输出Application 4．输出Standards 5．拷贝结果数据库文件（.rdb文件）5．Backup SuperQ database 制作数据CD 影响元素的选择 目前常用 α和γ 进行基体修正 。 α 用于校正吸收/增强效应。Alpha 因子可通过理论Alpha 计算获得，也可通 过经验Alpha 计算获得。 Typical concentration 为用于回归的标样的平均浓度。 元素周期表 理论Alpha 采用基本参数法计算。 经验Alpha 采用标样回归得到，这需要大量的标样，计算一个经验修正系数至少需要三个标样， 典型的Alpha 系数是： -1 β 用于校正增强效应。在RH 校正模型中，Beta 修正因子用于校正增强效应。 Beta 修正会给出与Alpha 修正相似的效果。 γ 用于校正高次荧光效应。 PH 模型： 式中：C 是浓度或计数率；n 是待分析元素数；α，β，δ，γ是用于基体校正的因子；i 是待测元素；j,k 是干扰元素。该式的特点 有： 1)在PH 模型中， α 系数可用de Jongh 理论影响系数法计算，也可用经验方法计算。β、δ、γ为经验系数，根据标 样的浓度和强度通过数学上解方程求的。 2)理论 α 系数的计算可用基本参数法根据标样各待测元素的平均含量求得。 3)PH 模型将理论影响系数和经验系数相结合，强度校正和浓度校正相结合，为使用者提供方便，可 获得质量更好的校正曲线。这样做不仅可以校正元素间相互影响，还可以对粉末压片法中对矿物效 应和颗粒度效应进行部分校正。 ∑∑∑∑====++++=+n j n k k j k j i n j i ij j ij j n j ij i C C C C C M 11 ,,11111γδβα X-射线荧光光谱仪(XRF) 1、仪器介绍 X-射线荧光光谱仪(XRF)，现有日本Rigaku公司生产的ZSX primus波长色散型XRF一台，及配套所必须的电源设备、冷循环水设备和前处理熔样机等。X射线荧光光谱分析技术制样简单、分析快速方便、应用广泛，可用于测定包括岩石、土壤、沉积物等在内的各种地质样品的化学组成。分析元素范围从Be(4)到U(92)，最常见的是用于主量元素分析，如SiO2、Al2O3、CaO、Fe2O3T、K2O、MgO、MnO、Na2O、P2O5、TiO2、LOI等元素。 2、仪器功能和技术参数： (1) 功能：定性分析、半定量分析和定量分析； (2) X射线管：4KW超薄端窗型(30μm)、铑靶X射线管； (3) 分光晶体：LiF(200)、Ge(111)、PET、RX25、LiF(220)； (4) 进样器：48位自动样品交换器； (5) 测角仪：SC：5-118度(2θ)；PC：13-148度(2θ)； (6) 分析元素范围：Be4-U92； (7) 线性范围：10-2 - 10-6； (8) 仪器稳定度：≤0.05%； (9) 测量误差：<5%。 3、应用和优势： XRF应用广泛，可用于岩石、矿物、土壤、植物、沉积物、冶金、矿业、钢铁、化工产品等样品中常量和痕量的定量分析。具有快速方便、制样简单、无损测量、分析元素宽、灵敏度高等优点。 X-ray Fluorescence Spectrometer (XRF) 1、I nstrument Introducation: The wavelength dispersion X-ray fluorescence spectrometer (XRF) is ZSX primus, made by Rigaku, Japan, with a set of instruments of electrical power unit, cold circulating water equipment and automatic fusion machine. XRF is widely used for geological element analysis, including rocks, soils, sediments, etc, which is simplicity and convenience of operation. Its analyzable elements range is from Be (4) to U (92). XRF is most common for the analysis of major elements, such as SiO2, Al2O3, CaO, Fe2O3T, K2O, MgO, MnO, Na2O, P2O5, TiO2 and LOI. 2、Instrument Technical Parameters: (1) Fucation: qualitative analysis, semi-quantitative analysis and quantitative analysis; (2) X-ray tube: 4KW ultrathin end-window (30μm) Rh target X-ray tube; 本细则根据傅里叶变换红外光谱方法通则（JY?T 001－1996）和美国Nicolet公司Nicolet 380型傅里叶变换红外光谱仪操作说明书制定。 1 适用范围 本方法适用于液体、固体、气体、金属材料表面镀膜等样品。它不仅可以检测样品的分子结构特征，而且还可对混合物中各组份进行定量分析，本仪器的测量范围为4000 ～ 400cm-1。 2 术语、符号、代号 见国标（GB3100－93）。 3 方法原理 红外光谱是根据物质吸收辐射能量后引起分子振动的能级跃迁，记录跃迁过程而获得该分子的红外吸收光谱。 4 常用试剂及材料 分析纯：四氯化碳、二氯甲烷、溴化钾、氯化钠； 窗片：溴化钾、氯化钠、KRS-5（碘化铯、溴化铯合晶）。 5 检测仪器 5.1仪器技术参数 仪器名称：傅里叶变换红外光谱仪 型号：Nicolet 380 测试波数范围：4000 ～400cm-1 波数精度：≤0.1 cm-1 4cm-1分辨率就可以达到要求。 分辨率： 0.1～16cm-1，一般测试样品使用 5.2 仪器环境要求 室内温度：18℃～ 23℃ 相对湿度：≤ 50% 5.3 仪器供电需求 仪器供电电压：220V?% 交流电频率：50Hz?% 交流电零地电压：＜1 V 6 检测方法 6.1 试样制备方法 6.1.1 一般注意事项 在定性分析中，所制备的样品最好使最强的吸收峰透过率为 10%左右。 Nicolet 380 型傅里叶变换红外光谱仪标准操作指导书 作者: 唐兴国审核: 丁春燕文件编号: HY-002 生效日期: 2010-11-22 最后审核日期: 2010-11-26 版次：01 修订号: 00 6.1.2 固体样品 （1）压片法：取 1～2mg的样品在玛瑙研钵中研磨成细粉末与干燥的溴化钾（A. R.级）粉末（约 100mg，粒度 200目）混合均匀，装入模具内，在压片机上压制成片测试。 玛瑙研钵压片模具 （2）溶液法：把样品溶解在适当的溶液中，注入液体池内测试。所选择的溶剂应不腐蚀池窗，在分析波数范围内没有吸收，并对溶质不产生溶剂效应。一般使用 0.1mm的液体池，溶液浓度在 10%左右为宜。 a：镜片； b：液体池部件（不含镜片）； c: 装配图； d：使用方法 X射线荧光光谱分析基本原理 当能量高于原子内层电子电子结合能的高能X射线与原子发生碰撞时,驱逐一个内层电子而出现一个空穴,使整个原子体系处于不稳定的激发态,然后自发地由能量高的状态跃迁到能量低的状态。当较外层的电子跃迁到空穴时,所释放的能量随即在原子内部被吸收而逐出较外层的另一个次级光电子,此称为俄歇效应,亦称次级光电效应或无辐射效应,所逐出的次级光电子成为俄歇电子.它的能量是具有独一特征的,与入射辐射的能量无关.当较外层的电子跃入内层空穴所释放的能量不在原子内被吸收,而是以辐射形式放出,便产生X射线荧光,其能量等于两能级之间的能量差,因此,X射线荧光的能量或波长是特征性的,与元素有一一对应的关系。如图所示: K层电子被逐出后,其空穴可以被外层中任一电子所填充，从而可产生一系列的谱线，称为K系谱线：由L层跃迁到K层辐射的X射线叫Kα射线,由M层跃迁到K层辐射的X射线叫Kβ射线……。同样,L层电子被逐出可以产生L系辐射(见图10.2)。如果入射的X射线使某元素的K层电子激发成光电子后L层电子跃迁到K层，此时就有能量ΔE释放出来，且ΔE=E K-E L，这个能量是以X射线形式释放，产生的就是Kα射线，同样还可以产生Kβ射线, L系射线等。莫斯莱(H.G.Moseley) 发现，荧光X射线的波长λ与元素的原子序数Z有关，其数学关系如下： λ=K(Z-s)-2 这就是莫斯莱定律，式中K和S是常数，因此,只要测出荧光X射线的波长,就可以知道元素的种类,这就是荧光X射线定性分析的基础。此外,荧光X射线的强度与相应元素的含量有一定的关系，据此，可以进行元素定量分析。 用X射线照射试样时，试样可以被激发出各种波长的荧光X射线，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析，为此使用的仪器叫X 射线荧光光谱仪。由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型：波长色散型和能量色散型。而我们天瑞仪器公司生产的X射线荧光光谱仪就属于能量色散型的。下面是仪器的工作原理图: 能量色散型X射线荧光光谱仪工作原理 仪器工作原理 通过高压工作产生电子流打入到X光管中靶材产生初级X射线,初级X射线经过过滤和聚集射入到被测样品产生次级X射线,也就是我们通常所说的X荧光,X荧光被探测器探测到后经放大,数模转换输入到计算机,计算机计算出我们需要的结果。 X射线荧光光谱分析法 利用原级X射线光子或其他微观粒子激发待测物质中的原子,使之产生荧光（次级X射线）而进行物质成分分析和化学态研究的方法。在成分分析方面,X射线荧光光谱分析法是现代常规分析中的一种重要方法。 简史20世纪20年代瑞典的G.C.de赫维西和R.格洛克尔曾先后试图应用此法从事定量分析，但由于当时记录和探测仪器水平的限制，无法实现。40年代末，随着核物理探测器的改进,各种计数器相继应用在X射线的探测上，此法的实际应用才成为现实。1948年H.弗里德曼和L.S.伯克斯制成了一台波长色散的X射线荧光分析仪，此法才开始发展起来。此后,随着X射线荧光分析理论和方法的逐渐开拓和完善、仪器的自动化和计算机水平的迅速提高，60年代本法在常规分析上的重要性已充分显示出来。70年代以后，又按激发、色散和探测方法的不同，发展成为X射线光谱法（波长色散）和X 射线能谱法（能量色散）两大分支，两者的应用现已遍及各产业和科研部门。 仪器X射线荧光分析仪（见彩图）主要由激发、色散（波长和能量色散）、探测、记录和测量以及数据处理等部分组成。X射线光谱仪与X射线能谱仪两类分析仪器有其相似之处，但在色散和探测方法上却完全不同。在激发源和测量装置的要求上，两类仪器也有显著的区别。 X射线荧光分析仪按其性能和应用范围,可分为实验室用的X射线荧光光谱仪和能谱仪、小型便携式X射线荧光分析仪及工业上的专用仪器。 X射线荧光光谱仪实验室用的X射线荧光光谱仪的结构见图1 。由X射线管发射出来的原级X射线经过滤光片投射到样品上,样品随即产生荧光X射线,并和原级X射线在样品上的散射线一起,通过光阑、吸收器(可对任何波长的X射线按整数比限制进入初级准直器的X射线量）和初级准直器（索勒狭缝），然后以平行光束投射到分析晶体上。入射的荧光X射线在分析晶体上按布喇格定律衍射，衍射线和晶体的散射线一起，通过次级准直器（索勒狭缝）进入探测器，在探测器中进行光电转换，所产生的电脉冲经过放大器和脉冲幅度分析器后，即可供测量和进行数据处理用。对于不同波长的标识X射线，通过测角器以1:2的速度转动分析晶体和探测器，即可在不同的布喇格角位置上测得不同波长的X射线而作元素的定性分析。 1目的 建立 Nicoletis5 红外光谱仪的检定规程，确保仪器的性能可靠和测量的准确性。 2范围 适用于 Nicoletis5 红外光谱仪的检定。 3职责 质量检验部负责执行此规程，质量保证部负责监督实施。 4定义 无。 5内容 5.1 检定项目和技术要求 序号检定项目技术要求 1波数示值误差在 3000cm-1附近的波数视值误差±5cm-1在 1000cm-1附近的波数视值误差±1cm-1 -1 附近的波数重复性 -1 2波数重复性在 3000cm≤2.5cm -1 附近的波数重复性 -1在 1000cm≤0.5cm 3透射比重复性不大于 0.5% 在 3200cm-1~2800cm-1分辨峰7 个 4分辨力2851cm-1与 2870cm-1之间分辨深度≥18% 1583cm-1与 1589cm-1之间分辨深度≥12% -1 峰半高宽 -1水汽 1554.4cm≤2cm 5本底光谱能量分布不小于20% 3200cm-1~2800cm-1内 100%线的平直度≤1% 6 线的平直度-1-1内 100%线的平直度≤1% 100%2200cm~1900cm 800cm-1~500cm-1内 100%线的平直度≤4% 7噪声不大于 1% 5.2 检定环境 5.2.1 环境温度： 16～25℃，相对湿度：≤60%； 5.2.2 仪器应置于平稳的工作台上，不应有强光、强气流、强烈振动和强电磁干扰；5.2.3 环境无腐蚀性气体、烟尘干扰；供电电源电压220V±22V ，频率 50Hz±1Hz。 5.3 标准物质 聚苯乙烯膜红外波长标准物质。 5.4 检定内容 5.4.1 波数示值误差与波数重复性 Nicoletis5 红外光谱仪扫描范围为4000cm-1~400cm-1，分辨率为 4.0cm-1，常用扫描速度，扫描次数为 15.待 Nicoletis5 红外光谱仪稳定后，采集空气本底背景，扫描聚苯乙烯红外波长 标准物质，测量 3027cm-1， 2851cm-1，1601cm-1，1028cm-1，907cm-15 个主要吸收 峰。重复测量 3 次。按公式（ 1）计算，取△V绝对值最大值为波数示值误差。按公式（2）计算，取δv绝对值最大值为波数重复性。 v=v i－ v（1） δv=v max－v min（2） 式中： v——波数示值误差， cm-1； δ v——波数重复性， cm-1； -1 vi ——第 i 峰值波数测量平均值， cm ； -1 v max——第 i 峰波数测量最大值， cm-1； -1 v min——第 i 峰波数测量最小值， cm 。 在 T 绝对值最大值为透射比重复性。 R T=T max－T min（ 3） 式中： R T——透射比重复性， %； T max——聚苯乙烯峰值透射比最大值，%； T min——聚苯乙烯峰值透射比最小值，%； 5.4.3 分辨力 分辨苯环特征吸收峰的个数 -1~2800cm-1范围内，谱图可分辨的吸收峰的个数，见图1。 分辨深度 -1（峰）与 2870cm-1（谷）之间的峰谷深度和1583cm-1（峰）和 1589cm-1（谷）之间的峰谷深度，用T 表示。见图 2 和图 3。 5.4.3.3 半高宽 自从1895年伦琴发现X-射线以来，产生的X-射线仪器多种多样。但是进入80年代，由于20世纪末，半导体材料和计算及技术的迅速发展，出现了Si(Li) 探测器技术和能量色散分析技术。最近十几年在国际上一种新的多元素分析仪器迅速发展起来。已经成为一种成熟的，应用广泛的分析仪器。他就是X-射线荧光能谱仪,全称为：能量色散X-射线荧光光谱仪。以下介绍一下这种仪器的情况： 一. X-荧光能谱技术基本理论 1．X-荧光 物质是由原子组成的，每个原子都有一个原子核，原子核周围有若干电子绕其飞行。不同元素由于原子核所含质子不同，围绕其飞行的电子层数、每层电子的数目、飞行轨道的形状、轨道半径都不一样，形成了原子核外不同的电子能级。在受到外力作用时，例如用X-光子源照射，打掉其内层轨道上飞行的电子，这时该电子腾出后所形成的空穴，由于原子核引力的作用，需要从其较外电子层上吸引一个电子来补充，这时原子处于激发态，其相邻电子层上电子补充到内层空穴后，本身产生的空穴由其外层上电子再补充，直至最外层上的电子从空间捕获一个自由电子，原子又回到稳定态（基态）。这种电子从外层向内层迁移的现象被称为电子跃迁。由于外层电子所携带的能量要高于内层电子，它在产生跃迁补充到内层空穴后，多余的能量就被释放出来，这些能量是以电磁波的形式被释放的。而这一高频电磁波的频率正好在X波段上，因此它是一种X射线,称X-荧光。因为每种元素原子的电子能级是特征的，它受到激发时产生的X-荧光也是特征的。 注意，这里的X-荧光要同宝石学中所描述的宝石样品在X射线照射下所发出可见光的荧光概念相区别。 2．X荧光的激发源 使被测物质产生特征X-射线，即X-荧光，需要用能量较高的光子源激发。光子源可以是X-射线，也可以是低能量的γ-射线，还可以是高能量的加速电子或离子。对于一般的能谱技术，为了实现激发，常采用下列方法。 a. 源激发放射性同位素物质具有连续发出低能γ-射线的能力，这种能力可以用来激发物质的X荧光。用于源激发使用的放射性同位素主要是: 55Fe（铁）、109Cd（镉）、241Am（镅）、244Cm（锔）等，不同的放射性同位素源可以提供不同特征能量的辐射。一般将很少量的放射性同位素物质固封在一个密封的铅罐中，留出几毫米或十几毫米的小孔径使射线经过准直后照射到被测物质。源激发具有单色性好，信噪比高，体积小， 重量轻的特点，可制造成便携式或简易式仪器。但是源激发功率低，荧光强度低，测量灵敏度较低。另一方面，一种放射性同位素源的能量分布较为狭窄，仅能有效分析少量元素，因此，有时将两种甚至三种不同的放射性同位素源混合使用，以分析更多的元素。 b. 管激发 管激发是指使用X-射线管做为激发源。X-射线管是使用密封金属管，通过高压使高速阴极电子束打在阳极金属材料钯上（如Mo靶、Rh靶、W靶、Cu靶等），激发出X-射线，X-射线经过(X射线)管侧窗或端窗、并经过准直后，照射被测物质激发X-荧光。 由于X-射线管发出的X-射线强度较高，因此，能够有效激发并测量被测物质中所含的痕量元素。另一方面X-射线管的高压和电流可以随意调整，能够获得不同能量分布的X-射线，结合使用滤光片技术，可以选择激发更多的元素。 发表日期：2007年6月3日【编辑录入：admin】 1．保持室内干燥，空调和除湿机必须全天开机（保持环境条件2５±１０℃左右，湿度≤７０％）； 2．保持实验室安静和整洁，不得在实验室内进行样品化学处理，实验完毕即取出样品室内的样品。 3．经常检查干燥剂颜色，如果兰色变浅，立即更换。 4．根据样品特性以及状态，制定相应的制样方法并制样。5．测试红外光谱图时，扫描空光路背景信号和样品文件信号，经傅立叶变换得到样品红外光谱图。根据需要，打印或者保存 红外光谱图。 6．实验完毕后在记录本上记录使用情况。 7．设备停止使用时，样品室内应放置盛满干燥剂的培养皿。8．干燥剂再生：将干燥剂在烘箱内105℃烘干至兰色（约3小时）即可。 9．将压片模具、KBr晶体、液体池及其窗片放在干燥器内备用。10．液体池使用NaCl、CaF2、BaF2等晶体很脆易碎，应小心保存。11．液体池使用的KRS-5晶体剧毒，使用时避免直接接触（戴手套），打磨KRS-5晶体时避免接触或吸入KRS-5粉末，打磨的 废弃物必须妥善处理。 2010-01-12 17:11:38 来源：实验室设备信息网浏览：342次 红外光谱仪操作规程及注意事项 一、操作步骤 1．开机前准备 开机前检查实验室电源、温度和湿度等环境条件，当电压稳定，室温为21±5℃左右，湿度≤65％才能开机。 2．开机 开机时，首先打开仪器电源，稳定半小时，使得仪器能量达到最佳状态。开启电脑，并打开仪器操作平台OMNIC软件，运行Diagnostic菜单，检查仪器稳定性。 3．制样 根据样品特性以及状态，制定相应的制样方法并制样。 4．扫描和输出红外光谱图 测试红外光谱图时，先扫描空光路背景信号（Collect→Background），再扫描样品文件信号（Collect→Sample)，经傅立叶变换得到样品红外光谱图。 5．关机 （1）关机时，先关闭OMNIC软件，再关闭仪器电源，最后关闭计算机并盖上仪器防尘罩。（2）在记录本记录使用情况。 二、注意事项1．测定时实验室的温度应在15～30℃，所用的电源应配备有稳压装置。2．为防止仪器受潮而影响使用寿命，红外实验室应保持干燥（相对湿度应在65%以下）。3．样品的研磨要在红外灯下进行，防止样品吸水。 4．压片用的模具用后应立即把各部分擦干净，必要时用水清洗干净并擦干，置干燥器中保存，以免锈蚀。 5．OMNI采样器使用过程中必须注意以下几点： （1）样品与Ge晶体间必须紧密接触，不留缝隙。否则红外光射到空气层就发生衰减全反 X荧光光谱分析仪工作原理 用X射线照射试样时，试样可以被激发出各种波长的荧光X射线，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析，为此使用的仪器叫X射线荧光光谱仪。由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型：波长色散型和能量色散型。下图是这两类仪器的原理图。 用X射线照射试样时，试样可以被激发出各种波长的荧光X射线，需要把混合的X射线按波长（或能量）分开，分别测量不同波长（或能量）的X射线的强度，以进行定性和定量分析，为此使用的仪器叫X射线荧光光谱仪。由于X光具有一定波长，同时又有一定能量，因此，X射线荧光光谱仪有两种基本类型：波长色散型和能量色散型。下图是这两类仪器的原理图。 现将两种类型X射线光谱仪的主要部件及工作原理叙述如下： 1.X射线管 两种类型的X射线荧光光谱仪都需要用X射线管作为激发光源。上图是X射线管的结构示意图。灯丝和靶极密封在抽成真空的金属罩内，灯丝和靶极之间加高压（一般为40KV）,灯丝发射的电子经高压电场加速撞击在靶极上，产生X射线。X射线管产生的一次X射线，作为激发X射线荧光的辐射源。只有当一次X射线的波长稍短于受激元素吸收限lmin时，才能有效的激发出X射线荧光。笥?SPAN lang=EN-US>lmin的一次X射线其能量不足以使受激元素激发。 X射线管的靶材和管工作电压决定了能有效激发受激元素的那部分一次X射线的强度。管工作电压升高，短波长一次X射线比例增加，故产生的荧光X射线的强度也增强。但并不是说管工作电压越高越好，因为入射X射线的荧光激发效率与其波长有关，越靠近被测元素吸收限波长，激发效率越高。 X射线管产生的X射线透过铍窗入射到样品上，激发出样品元素的特征X射线，正常工作时，X射线管所消耗功率的0.2%左右转变为X射线辐射，其余均变为热能使X射线管升温，因此必须不断的通冷却水冷却靶电极。 2.分光系统 X荧光光谱仪培训测试题 姓名：得分： 一.填空题 1.RoHs指令检测的元素及其管控范围＿＿＿＿＿ 2.仪器指示灯分别代表：＿＿＿＿＿＿＿＿＿＿＿＿ 3.测试软件的名称为：＿＿＿ 4.测量模式有：＿＿＿＿＿＿＿＿，选择＿＿＿＿. 5.仪器预热时间一般为：＿＿，测试时间为：＿＿；当待机＿＿以上 需重新预热；测试时当计数率低于＿＿时，需将测量时间改为＿＿. 6.初始化需要放入＿＿，峰通道为：＿＿，当不是此值时需再次初始 化直到它为正确值，初始化一般做＿＿次；选侧不同的曲线前需重 新初始化，一般＿＿小时需初始化一次. 7.测试塑料类型的样品时间为＿＿，前200S测＿＿，需在系统-系统 设置-检测元素-测量塑料中的CrCl含量选项前打勾. 8.测试时将样品放入测试窗口，轻轻的合上盖子，确认＿＿＿已闭合 好，软件上点开始测量，输入＿＿＿＿，选择相应的＿＿＿＿. 9.测试完成时会自动弹出＿＿＿＿，需点击＿＿＿＿，测试报告才会 生成；＿＿＿＿，＿＿＿＿此时也可以根据需要做相应的修改. 10.仪器工作的温度范围是：＿＿＿，当超出＿＿℃时仪器会报警，并 自动停止测量，起到保护仪器的作用. 二.问答题 1. 简述仪器操作的步骤 2. 列举仪器使用过程中的注意事项 3. 仪器数据如何恢复？ 答案： 一.填空题 1. Pb＜1000.Cd＜100.Cr＜1000.Hg＜1000.Br＜1000. 2.绿色是220V电源，黄色是高压工作 3.Mearohs2008 4.自动测量，手动测量，手动测量 5.1800S,200S,4H，1000，300S 6.Ag银校正片，1105,3次，1-2H 7.400S,CrCl 8.微动开关，样品名称，校正曲线 9.检测结果，保存报告，报告设置，标准设置 10.15-30℃，45℃ 二.问答题 1.开机—预热—初始化—测试 2.A.不要碰触探测器，即使是擦拭也不要。 B.测试样品轻拿轻放，盖子轻开轻关，确保微动开关闭合良好 C.每天测试样品前一定要预热初始化 D.测试过程中，黄灯亮时不能打开盖子 3.进F盘，解压缩备份的数据，将解压出来的所有文件复制，粘贴到Mearohs软件的安装文件夹中，取代所有的文件。查找软件所安装的文件夹的方法：单击Mearohs-点击鼠标右键-属性-查找目标，这样软件安装的地方就找到了，再将解压缩出来的文件全部复制粘贴至此，取代现在的文件就恢复到仪器初始调试的数据了 傅里叶红外光谱仪操作规程 1．开机前准备 开机前检查实验室电源、温度和湿度等环境条件，当电压稳定，室温在 15~25℃、湿度≤60%才能开机。 2．开机 首先打开仪器的外置电源，稳定半小时，使得仪器能量达到最佳状态。开启电脑，并打开仪器操作平台 OMNIC软件，运行 Diagnostic菜单，检查仪器稳定性。 3．制样 根据样品特性以及状态，制定相应的制样方法并制样。固体粉末样品用 KBr 压片法制成透明的薄片;液体样品用液膜法、涂膜法或直接注入液体池内进行测定；（液膜法是在可拆液体池两片窗片之间，滴上 1-2滴液体试样，使之形成一薄的液膜；涂膜法是用刮刀取适量的试样均匀涂于 KBr窗片上，然后将另一块 窗片盖上，稍加压力，来回推移，使之形成一层均匀无气泡的液膜；沸点较低，挥发性较大的液体试样，可直接注入封闭的红外玻璃或石英液体池中，液层厚度一般为 0.01~1mm）。 4．扫描和输出红外光谱图 将制好的 KBr薄片轻轻放在锁氏样品架内，插入样品池并拉紧盖子，在软 件设置好的模式和参数下测试红外光谱图。先扫描空光路背景信号（或不放样品时的 KBr薄片，有 4个扣除空气背景的方法可供选择），再扫描样品信号，经 傅里叶变换得到样品红外光谱图。根据需要，打印或者保存红外光谱图。5．关机 （1）先关闭 OMNIC软件，再关闭仪器电源，盖上仪器防尘罩。 （2）在记录本上记录使用情况。 6．清洗压片模具和玛瑙研钵 KBr对钢制模具的平滑表面会产生极强的腐蚀性，因此模具用后应立即用水冲洗，再用去离子水冲洗三遍，用脱脂棉蘸取乙醇或丙酮擦洗各个部分，然后用电吹风吹干，保存在干燥箱内备用。玛瑙研钵的清洗与模具相同。 1、RoHS限制的六种物质是哪些？ 答：六价铬、镉、汞、铅、多溴联苯和多溴联苯醚。 2、RoHS限制的六种物质的最高含量限制分别是多少？ 答：六价铬是1000ppm、镉是100ppm、汞是1000ppm、铅是1000ppm、多溴联苯是1000ppm、多溴联苯醚是1000ppm。 3、E8-SPR能检测元素的范围是？ 答：可以检测到从钠到铀之间的元素。 4、我们的设备可以做哪些测试？ 答：可做ROHS检测、各种材料的全元素分析和测金属的镀层厚度。 5、EDX设备工作原理是什么？ 答：原理：通过高压产生电子流打入到X光管中靶材产生初级X光，初级X光经过过滤和聚集射入到被测样品产生次级X射线，也就是我们通常所说的X荧光，X荧光被探测器探测到后经放大，数据换输入到计算机。计算机计算出我们需要的结果。 6、我们的设备是进口还是国产？ 答：我们的设备是国产的。但重要部件是进口的，如：探测器、高压电源是美国进口的。 7、EDX设备是否会对人体造成伤害，对环境造成污染？ 答：我们公司产品已经通过国家环境辐射研究与监测中心认证，而且辐射远远低于国家2500ngy【限量率】标准，同时仪器具有三重射线防护功能，对人体不会造成任何伤害，也不会对环境产生直接或间接的污染。 8、我们的设备是否进行过相关的安规和环保认证？ 答：X荧光分析设备不属于强检产品。但我们的设备已经通过国家环境辐射研究与监测中心的认证。 9、仪器使用和软件操作复杂吗？ 答：不复杂。针对不同的行业应用，我们有不同的软件应用，适应每个行业的要求，普通操作人员只要经过我们简单的培训后便能熟练操作使用。 10、可以测镀层吗？ 答：可以。单镀层，双镀层及多镀层样品；而且，一次测量中测试所有镀层厚度，测试速度快，测试结果准确方便。 11、检测报告有英文和繁体的吗？ 答：有英文的，有繁体的； 12、为什么会出现本底？ 答：X荧光分析食品在测试时，会有散射，游离电子，线路干扰等都会造成出现本底，可以俗称“背景噪声”。13、什么是我们作为元素分析的基础？ 答：特征X射线，其由被测量物质的基本组成元素决定，元素不同，其特征X射线能量不同。 14、仪器在五金行业、钢铁行业的分析检测的优势 答：快速、准确、无损样品、前处理简单，操作简单方便。 15、X荧光测试仪在重金属、石油勘探行业的应用实例讲解。 答：可以参看公司的宣传资料。 16、现在有些工厂和实验机构，已用什么方式测试元素的？好与坏？ 答：测试方法很多，而且应用在不同的产品和行业，其检测方法也是不同的，每种仪器的优势也是各不相同，何种仪器好，还要看客户真正应用领域和实际测试的样品。 17、仪器检测后能提供测试报告和相关认证书吗？ 答：能够提供测试报告，但不能提供报告的认证书。因为认证是对测试机构认证的，它不是对仪器进行认证的。因此它的报告也不具备权威性。 18、E8-SPR型号能检测一个完整的成品吗？ 答：能检测一个完整的成品，按照欧盟和IEC的测试方法，必须将成品物理拆分到不可拆分的地步，再进行测试。 19、假如购买了你们仪器，在使用中对产品进行检测出来的报告能够做出担保吗？ 答：不能，因为X荧光光谱仪是对比分析仪器，在RoHS检测中是一种粗测，测量结果只是作为企业内部控制的一种参考，没有权威性。同时，你公司的检测员的操作是否正常，都是决定其是否报告与权威机构相近，所以， WQF-510型傅里叶变换红外光谱仪使用及维护保养标准操作规程 操作程序： 1 溴化钾本底及样品的制备 1.1 将溴化钾预先研细，过200目筛，120℃干燥4小时后，贮存在干燥器内备用，如果出现结块时，应重新进行干燥。 1.2 取供试品适量（溴化钾与供试品的比例为200：1），适度研磨后，利用粉末压片机制片，制片厚度适中，不应小于0.5mm。 2 测定前准备 2.1 开机前先检查仪器室内温湿度是否符合要求，样品室内有无杂物。 2.2 打开稳压器电源开关，电源接通后，打开主机电源，预热10-20分钟。 3 软件的操作 3.1 打开电脑开关，进入“Main FTOS”光谱处理系统，点击光谱采集项下的仪器本底测试（TSTB）观察至谱图能量稳定，终止采集。 3.2 点击设置仪器参数（AQPARM），设置仪器运行参数。 3.3 将制备好的溴化钾本底放入样品架，点击光谱采集项下的采集仪器本底（AQBK）测试仪器本底。 3.4 将制备好的样品放入样品架，点击光谱采集项下的采集透过率光谱（AQSP），开始测试样品谱图。样品测试结束后，保存并命名。 3.5 运行结束后，点击打印机图标、点击查看项下的设置标题，设置好图谱的显示标题，点击打印。 4 WQF-510型傅里叶变换红外光谱仪维护保养 4.1 WQF-510型傅里叶变换红外光谱仪应放在平稳、坚固的台面上，室温15～30℃，相对湿度小于60%。 4.2 在红外光谱仪的使用过程中，应适当通风换气，避免二氧化碳或有机溶剂的干扰。 4.3 压片模具等红外附件，使用完毕后立即擦拭干净，保存在干燥器中，以免生锈。 4.4 WQF-510型傅里叶变换红外光谱仪在使用前，应预热20分钟，待仪器稳定后进行操作。 4.5 检查仪器的样品室里，无异物。 4.6 分析结束后，从光路上取出样品架，依次退出操作程序，关闭电脑、主机电源、盖好仪器，并登记仪器的使用记录。 红外光谱仪操作规程及注意事项 第一环境部分： 1. 保持室内干燥，空调和除湿机必须全天开机（保持环境条件不要低于20度，湿度≤65％）；在南方潮湿地方，除湿机要每天都开着控制湿度，如果是由于湿度的原因，造成KBr窗片被腐蚀，是不在保修范围内的。温度变化梯度不能大于1摄氏度每小时. 2. 保持实验室清洁，不得在实验室内进行样品化学处理，实验完毕即取出样品室内的样品。 3. 一般要求红外光谱仪24小时开机，即使做不到这一点也要保证每周都开机预热三次以上，每次两个小时以上。 4．随机带的干燥剂是分子筛，可以重复使用。若仪器humidity指示灯变红色，表明干燥剂已经受潮，应倒出放到一个烧杯里在烘箱中烘干，条件是１５０度下连续烘２４小时，降温时可置于干燥皿中以防止再度吸潮。千万不能连干燥管一起放到烘箱烘干。（由技术员负责） 5.样品室内放有盛变色硅胶的烧杯，一旦有半数以上颜色变红，必须更换硅胶。干燥剂再生：将干燥剂在烘箱内105℃烘干至兰色（约3小时）即可。 第二制样部分： 固体样品的准备 1. 样品和KBr的比例一般为1—2mg样品配上200mg的KBr。如果样品太多，测出来的吸收峰太强，如果样品太少，有些弱峰将测不出来。因不可能用天平称量，并且每种样品的对红外光的吸收程度不一致，故常凭经验取用。一般要求所测得的光谱图中绝大多数吸收峰处于10%～80%透光率范围在内。最强吸收峰的透光率如太大(如大于30%)，则说明取样量太少; 相反，如最强吸收峰为接近透光率为0%，且为平头峰，则说明取样量太多，此时均应调整取样量后重新测定。一般片子厚度应在0.5mm以下，厚度大于0.5mm时，常可在光谱上观察到干涉条纹，对供试品光谱产生干扰。 2. 红外光谱测定最常用的溴化钾最好应为光学试剂级，至少也要分析纯级。溴化钾和样品用前在红外干燥箱里充分干燥，研磨3—5分钟要连同玛瑙研钵一块放到红外烘干箱里进行干燥5分钟。 3. 压片时，把样品和KBr混合物放到压片模具时，保证样品是均匀铺平在模具里，一般压力在10-15MPa, 压力太小压出来的片子不透明，压力太大容易损坏模具。一般加上压以后，保持压力1—2分钟，然后放压取片。 4、模具用后应立即把各部分用乙醇擦干净，必要时先用水清洗干净后再用乙醇擦干，置干燥器中保存，以兔锈蚀。 X射线荧光光谱仪结构和原理 第一章 X荧光光谱仪可分为同步辐射X射线荧光光谱、质子X射线荧光光谱、全反射X射线荧光光谱、波长色散X射线荧光光谱和能量色散X射线荧光光谱等。 波长色散X射线荧光光谱可分为顺序（扫描型）、多元素同时分析型（多道）谱仪和固定道与顺序型相结合的谱仪三大类。顺序型适用于科研及多用途的工作，多道谱仪则适用于相对固定组成和批量试样分析，固定道与顺序式相结合 则结合了两者的优点。 X射线荧光光谱在结构上基本由激发样品的光源、色散、探测、谱仪控制和 数据处理等几部分组成。 § 1.1激发源 激发样品的光源主要包括具有各种功率的X射线管、放射性核素源、质子 和同步辐射光源。波长色散X射线荧光光谱仪所用的激发源是不同功率的X射线管， 功率可达4~4.5kW，类型有侧窗、端窗、透射靶和复合靶。能量色散X射线荧光光谱仪用 的激发源有小功率的X射线管，功率从4~1600W，靶型有侧窗和端窗。靶材主要有Rh、Cr、W、Au、Mo、Cu、Ag等，并广泛使用二次靶。现场和便携式谱仪则主要用放射性核素源。 激发元素产生特征X射线的机理是必须使原子内层电子轨道产生电子空位。可使内层轨道电子形式空穴的激发方式主要有以下几种：带电粒子激发、电磁辐射激发、内转换现象 和核衰变等。商用的X射线荧光光谱仪中，目前最常用的激发源是电磁辐射激发。电磁辐射激发源主要用X射线管产生的原级X射线谱、诱发性核素衰变时产生的Y射线、电子俘 获和内转换所产生X射线和同步辐射光源。 § 1.1.1 X射线管 1、X射线管的基本结构 目前在波长色散谱仪中，高功率X射线管一般用端窗靶，功率3~4KW，其结构示意图 如下： X 光管本质上是一个在高电压下工作的二极管，包括一个发射电子的阴极和一个收集电子的阳极（即靶材），并 1 目的 建立Nicolet is5红外光谱仪的检定规程，确保仪器的性能可靠和测量的准确性。 2 范围 适用于Nicolet is5红外光谱仪的检定。 3 职责 质量检验部负责执行此规程，质量保证部负责监督实施。 4 定义 无。 5 内容 5.1 检定项目和技术要求 5.2 检定环境 5.2.1 环境温度：16～25℃，相对湿度：≤60%； 5.2.2 仪器应置于平稳的工作台上，不应有强光、强气流、强烈振动和强电磁干扰； 5.2.3 环境无腐蚀性气体、烟尘干扰；供电电源电压220V±22V，频率50Hz±1Hz。 5.3 标准物质 聚苯乙烯膜红外波长标准物质。 5.4 检定内容 5.4.1 波数示值误差与波数重复性 Nicolet is5红外光谱仪扫描范围为4000cm-1~400cm-1，分辨率为4.0cm-1，常用扫描速度，扫描次数为15.待Nicolet is5红外光谱仪稳定后，采集空气本底背景，扫描聚苯乙烯红外波长标准物质，测量3027cm-1，2851cm-1，1601cm-1，1028cm-1，907cm-15个主要吸收峰。重复测量3次。按公式（1）计算，取△V绝对值最大值为波数示值误差。按公式（2）计算，取δv绝对值最大值为波数重复性。 ?v=?v i－v（1） δv=v max－v min （2）式中：?v ——波数示值误差，cm-1； δv ——波数重复性，cm-1； ?vi ——第i峰值波数测量平均值，cm-1； v ——第i峰波数标准值，cm-1； v max——第i峰波数测量最大值，cm-1； v min——第i峰波数测量最小值，cm-1。 5.4.2 透射比重复性 在5.4.1取得的测量谱图中，选取峰值透射比分别为10%，20%，40%的主要吸收峰，读取峰值得透射比，按公式（3）计算，取R T绝对值最大值为透射比重复性。 R T=T max－T min （3）式中：R T ——透射比重复性，%； T max ——聚苯乙烯峰值透射比最大值，%； T min ——聚苯乙烯峰值透射比最小值，%； 5.4.3 分辨力 5.4.3.1 分辨苯环特征吸收峰的个数 在5.4.1取得的测量谱图中，检查并记录波数在3200cm-1~2800cm-1范围内，谱图可分辨的吸收峰的个数，见图1。 5.4.3.2 分辨深度 在5.4.1取得的测量谱图中，测量2851cm-1（峰）与2870cm-1（谷）之间的峰谷深度和1583cm-1（峰）和1589 cm-1（谷）之间的峰谷深度，用T表示。见图2和图3。 X射线荧光光谱分析 X射线是一种电磁辐射，其波长介于紫外线和γ射线之间。它的波长没有一个严格的界限，一般来说是指波长为0.001-50nm的电磁辐射。对分析化学家来说，最感兴趣的波段是0.01-24nm，0.01nm左右是超铀元素的K系谱线，24nm则是最轻元素Li的K系谱线。1923年赫维西(Hevesy, G. Von)提出了应用X射线荧光光谱进行定量分析，但由于受到当时探测技术水平的限制，该法并未得到实际应用，直到20世纪40年代后期，随着X射线管、分光技术和半导体探测器技术的改进，X荧光分析才开始进入蓬勃发展的时期，成为一种极为重要的分析手段。 1.1 X射线荧光光谱分析的基本原理 当能量高于原子内层电子结合能的高能X射线与原子发生碰撞时，驱逐一个内层电子而出现一个空穴，使整个原子体系处于不稳定的激发态，激发态原子寿命约为10-12-10-14s，然后自发地由能量高的状态跃迁到能量低的状态。这个过程称为驰豫过程。驰豫过程既可以是非辐射跃迁，也可以是辐射跃迁。当较外层的电子跃迁到空穴时，所释放的能量随即在原子内部被吸收而逐出较外层的另一个次级光电子，此称为俄歇效应，亦称次级光电效应或无辐射效应，所逐出的次级光电子称为俄歇电子。它的能量是特征的，与入射辐射的能量无关。当较外层的电子跃入内层空穴所释放的能量不在原子内被吸收，而是以辐射形式放出，便产生X射线荧光，其能量等于两能级之间的能量差。因此，X射线荧光的能量或波长是特征性的，与元素有一一对应的关系。图1-1给出了X射线荧光和俄歇电子产生过程示意图。 K层电子被逐出后,其空穴可以被外层中任一电子所填充，从而可产生一系列的谱线，称为K系谱线：由L层跃迁到K层辐射的X射线叫Kα射线,由M层跃迁到K层辐射的X射线叫Kβ射线……。同样,L层电子被逐出可以产生L系辐射(见图1-2)。 Axios建立分析方法的过程 1.标准样品的选择和准备 采用自制内控标样建立工作曲线,数量不少于10个，且有一定的浓度梯度,可人工配制一些,再从生产线上自然取得一些。 2．样品制备程序 *取样人员应将分析试样研磨至120目以上。 *准确称量10克样品和0.5克甲基纤维素。 *将称好的样品和粘结剂倒入WC料钵中，再加入3滴三乙醇胺，于振动磨上混合180秒。 *压片条件：压力25吨；保压时间30秒。 3．汇编测量条件 *启动，输入用户名和口令。 *单击Application，再选择New Application弹出New Application对话框。 *为新的应用起一个名字，例如Clinker。 *单击，添加一个通道设置，建议此名称与应用名一致，例如仍为Clinker。 *单击OK，打开汇编条件窗口，例如。 *单击标签，做一个样品制备描述。 *单击标签，定义样品识别方案，一般选择发free。 *单击标签，定义Airlock抽真空时间（一般选择8秒）和延迟时间（一般选择0秒）， 将前的对勾去掉。 *单击标签，定义样品类型（Pressed Powder）和样品杯（Steel 32mm）。输入样 品重量（10g）, 单击,从化合物表中添加粘结剂名称,在Weight(g)单元格中输入粘结剂的的重量(0.5g)，按回车键。 *单击标签，再单击按钮打开Add compound对话框，添加要分析的化合物名称。 *单击标签，将所有通道的kV和mA修改为50/48。 *找一个标准样品来检查角度和PHD。 *整行选中一个通道，单击，去掉前的对勾，再单击Measure。待扫描结束后，确定峰和背景的2 角，以及峰和背景的的测量时间，搜索干扰谱线。 确定测量时间通常有三种途径： ①输入样品中该元素的浓度，给定分析精度，加锁，然后计算其他未加锁的参数。 ②对于微量成分给定LLD，加锁，然后计算其他未加锁的参数。 ③根据你的经验直接给定测量时间，加锁，然后计算其他未加锁的参数。 加锁的参数在测量过程中是不变化的，未加锁的参数由智能化软件根据试样的浓度自动调整。 *单击，去掉前的对勾，再单击Measure。待扫描结束后，确定LL和UL，要注意逃逸锋、高次荧光及晶体荧光的甄别。 直读光谱仪操作规程全 为保证直读光谱仪系统发挥正常功能，特制定本规范，规定了直读光谱仪的作业环境、作业过程、维护保养等具体细节。 3. 直读光谱仪作业环境要求 1.1 直读光谱仪作业环境清洁、无尘，尽可能避免震动。 1.2 作业环境温度:+18?―+28?;短期温度变化率不要超过?5?/小时。 1.3 作业环境最佳湿度:20,80,相对湿度。 1.4 工作电压稳定:230?10%，频率:50/60HZ 1.5 在氩气瓶与铜管之间还需一块压力表，用于减压。输入压力范围应在 0,2.5MPA。 1.6 氩气纯度必须?99.995%;O?5ppm N?20ppm H2O?5ppm CO+CH?5ppm。2244. 实验过程工作 2.1 开、关机顺序 2.4.1 接通总电源，确保整个系统通电 开启电源稳压器，保证直读光谱仪作业时处于恒定电压230?10%下 2.4.2 2.4.3 开启氩气净化器，确保净化器上的两个阀门为开，温度值设定500?。2.4.4 打开氩气瓶阀门，并调节氩气输出压力至0.7Mpa。 2.4.5 打开电脑显示器、打印机、主机。 2.4.6 最后开启光谱仪(欧式插板)和光源开关。 2.4.7 稳定一段时间，使得仪器能量达到最佳状态。 2.4.8 关机则相反 温度值设定500? 电压恒定230?10% 输出压力0.7Mpa 快到一格停止使用，需更换。 输出压力调节 2 光源开关 地线，无伤害 2.2 仪器工作前状态检测 2.2.1 仪器工作前应该检测状态是否正常。 2.2.2 双击“Spark Analyzer Vision Mx”图标，打开分析软件。 2.2.3 通过软件系统|自检|设备参数 2.2.4 也可通过选择SSE/MID图来维护。 2.2.5 将SUS样品重新磨好，放在火花台上，按F2激发，看激发点是否正常，如果不正常， 充气三分钟，直到SUS样品激发点正常。如果激发点始终不正常，是氩气不纯，应该更 换氩气。X射线荧光光谱仪介绍
(完整word版)Nicolet_iS5_型傅里叶变换红外光谱仪标准操作规程
X射线荧光光谱分析基本原理及仪器工作原理解析
X射线荧光光谱分析法
Nicoletis5红外光谱仪检定标准操作规程.docx
X-荧光光谱仪基本理论及工作原理
红外光谱仪操作规程及注意事项
X荧光光谱分析仪工作原理
X荧光光谱仪培训测试题解析
傅里叶红外光谱仪操作规程
X荧光光谱仪解疑
红外光谱仪使用及维护保养标准操作规程
红外光谱仪操作规程及注意事项
X射线荧光光谱仪结构和原理
Nicolet is5红外光谱仪检定标准操作规程
X射线荧光光谱分析基本原理
X荧光光谱仪建立分析方法的过程
直读光谱仪操作规程全
相关主题
文本预览
