建筑施工放线大全

建筑施工放线方法建筑施工放线方法现在我要把好东西和大家分享一下。

施工放线现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后，四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定轴线的具体位置。

1、一般情况下是在预先选好的内控点位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，做为竖向投测轴线的基点，然后用大线锤怎样往上吊比较方便。

用线锤尖对准轴线的基点，当线锤对准基准点时，用对讲机通知楼层上人员定位。

在对准下方吊锤时，对点人员要从两个相互垂直的方向观测吊锤尖部与钢板的点位差值，并通知楼上人员及时调钢丝线中的位置，当从两侧方向锤尖与十字中都重合时，可通知上层定点。

至于钢丝线的弹力问题确实是存在的，关键是在于楼层上的放钢丝线的绞线轮要经过特制，可以进行微小高度调整，并能可靠的锁定，这样放线时就比较方便了。

2、高层因层高高及有外脚手架，故线锤法及外控法均不适宜，可采用内窥法。

即在每个楼层的同一位置留两个预留孔，通过这两个孔将下面楼层的轴线引上来，如留3个孔的话，经纬仪都可不用，仅线锤和钢尺就可完成放线。

3、+-0.000以下采用外空法，即打好控制桩，用经纬仪投测轴线.+-0.000以上采用内控法，即用经纬仪将控制轴线投测到首层平面上，首层平面在可通视的位置上预埋钢板，用经纬仪在钢板上找出交点，刻痕，作为竖向投测轴线的基点，然后用铅垂仪以此点向上可引测轴线n层. 高层放线普遍用的就是内控法．具体讲在建筑轴线附近平行与轴线找一合适的距离我一班找1米左右这个位置予埋钢板，在钢板上找出交点，刻痕，作为竖向投测轴线的基点，然后用铅垂仪或激光经纬仪以此点向上可引测轴线n层. 比如你现在从一层向二层引，你对准一层的点用激光经纬仪向上打，在二层用玻璃接住从下面传来的点就是了．然后从二层这个点往回量1米那就是建筑物轴线的位置了．现场操作有多种放线方法；一般分有龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

施工放线：定位、基础、主体以及高层建筑施工放线大致可以分三个阶段：建筑物定位（放线）、基础施工（放线）和主体施工（放线）。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：（1）进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

（2）现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

（3）工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

建筑工程放线、验线总结大全一、施工测量准备工作一）熟悉图纸，了解设计意图，掌握图纸的各有关数据。

如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。

在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。

二）现场踏勘，全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。

根据测量控制点，放出现场平整线。

以便为测量施工提供条件。

三）检查校正测量仪，如经纬仪、全站仪、水准仪、标尺、钢尺等，在使用前都应做好校正工作，以保证测量精度。

四）制定测量计划，按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。

五）建筑物的定位,根据建筑基线或原有建筑物定位(如图1-1)图1-1 建筑基线定位六）根据总平面提供的定位关系尺寸，定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点，确保1、2点在AB直线上，由2点量至3点，再由三点量至4点。

七）分别在3、4点安置经纬仪测量90°而测定出EG、FH方向线。

在该方向线上分别测定出E、G、F、H点，该方法也适用于只有原建筑，没有建筑基线A、B的情况，只要先按一定的距离由原建筑假设AB直线即可。

图1-2 建筑方格网定位八）根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。

1、由A、B点的坐标值算出建筑物的长度值a各宽度值b。

即a=268.24-226.00=42.2mb=328.24-316.00=12.24m2、在m点安置经纬仪，照准N点在MN直线上测定A',B'，即A'=MA'=226-200=26.00mB'点由A'点再量取建筑物的长度a=42.2m3、分别在A'、B'点安置经纬仪，测90°，并在视线上分别量取AA'=316.00-300=16m.得A、B点，再由AB点量取建筑物宽度b=12.24m。

图文详解“五步放线施工法”，一步步教你如何放线！装修单位进场后，项目部根据与土建单位移交的轴线、控制线以及标高线，结合各层建筑总平面图以及施工现场的实际情况以及不同的施工时间节点，分五个步骤进行测量、放线叫做五步放线法。

根据五步放线界定的尺寸进行施工的方法又叫做五步放线施工法。

五步放线的目的是什么？1、是根据施工平面总平面图核对与施工现场理论尺寸与现场实际尺寸是否相吻合；2、通过对图纸与现场的核定，确认是否存在施工障碍，并记录在总平面图上。

以便深化图纸，为后续工作打好基础；3、根据实际数据调整平面图后，进一步调整和确认轴线、控制线以及标高线。

↓图文解读五步放线的具体步骤↓第一步放线1、根据总平面图在各施工空间放出三根基准控制线（轴线、控制线以及标高线）；2、在地面、顶面以中轴线为基点，向拟完成工作面延伸一米，平行放制完成面控制线；3、根据图纸标注尺寸，以完成面控制线为基准放制各墙面完成线；4、根据图纸标注尺寸，以1米水平线为基准放制顶面完成线；5、以顶面完成线为基准，向上延伸250mm放制机电控制标高线；6、根据图纸标注尺寸，以1米水平线为基准，放制地面±0.00水平线。

可根据工作面采用多种放线方式：流水放线法和分组放线法。

说明：此阶段是放线最佳时期，这时空调、给排水、暖通、强弱电单位均未进场施工，土建二次结构又进入尾声，工地障碍物少，有利于经纬仪器、水准仪放线施工（减少以施工单位进场后材料堆放影响放线增加协调难度）。

此阶段是主控线、标高线移交、抢放主控线、水平线、轴线或一米的控制线。

复核主控制线1、根据土建图纸平移出来的主控线，现场确定主控线。

2、以主控线复核总包轴线（检查总包轴线是否与理论轴线有误差），如有误差，测出误差数据标在平面图纸上,然后以理论轴距尺寸减一米，弹墙面控制线。

第二步放线1、根据图纸，以轴向控制线为基准，放制各区域厨、卫墙面四周瓦工粉刷完成面线；2、根据图纸，以轴向控制线为基准，放制各区域油工粉刷完成面线；3、根据图纸，以轴向控制线为基准，放制各区域木硬包、软包完成面线；4、根据图纸，以轴向控制线为基准，放制各区域木饰面完成面线。

放线、验线总结大全（值得收藏）施工放线放线是一个土木人都要会的知识和技能；新人就好好学习,老人可以看看是否还有需要改进的地方.放线工作施工测量准备工作一）熟悉图纸,了解设计意图,掌握图纸的各有关数据.如总平面图的定位尺寸,建筑物的轴线尺寸,基础图的各部位尺寸.在熟悉图纸时应随时做好记录,以便在具体测放工作时查找.二）现场踏勘,全面了解现场的水文地质、地形、地貌情况、检查,核实建设方所提供的原有测量控制点,并办理与建设方对测量点的确认工作.根据测量控制点,放出现场平整线.以便为测量施工提供条件.三）检查校正测量仪,如经纬仪、全站仪、水准仪、标尺、钢尺等,在使用前都应做好校正工作,以保证测量精度.四）制定测量计划,按施工进度要求,精度要求,制定测量方案,根据图纸中数据计算和绘制测量草图.五）建筑物的定位,根据建筑基线或原有建筑物定位(如图1-1)图1-1建筑基线定位六）根据总平面提供的定位关系尺寸,定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点,确保1、2点在AB直线上,由2点量至3点,再由三点量至4点.七）分别在3、4点安置经纬仪测量90°而测定出EG、FH方向线.在该方向线上分别测定出E、G、F、H点,该方法也适用于只有原建筑,没有建筑基线A、B的情况,只要先按一定的距离由原建筑假设AB直线即可.图1-2建筑方格网定位八）根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）在建筑场地的方格网,根据建筑物坐标用直角坐标法测量.1、由A、B点的坐标值算出建筑物的长度值a各宽度值b.即a=268.24-226.00=42.2mb=328.24-316.00=12.24m2、在m点安置经纬仪,照准N点在MN直线上测定A',B',即A'=MA'=226-200=26.00mB'点由A'点再量取建筑物的长度a=42.2m3、分别在A'、B'点安置经纬仪,测90°,并在视线上分别量取AA'=316.00-300=16m.得A、B点,再由AB点量取建筑物宽度b=12.24m.得C、D点.图2-1龙门架设置步骤：1、在建筑物的拐角处和中间隔墙的两端槽外1.5～2.0m 处设置龙门桩,桩要竖直、牢固,两桩应与基槽平行.2、用水准仪在每个龙门桩上引测建筑物±0.00标高线,并在标高线位置钉设龙门板,龙门板顶面要平直,正好处于±0.00标高位置.3、用水准仪校验钉好的龙门桩标高,并在中心桩上安置经纬仪,将各控制轴线引测到龙门板上,并钉小铁钉作为轴线标记.4、用钢尺沿龙门桩板顶面检查中心钉间距,其误差不得超过1/2000.5、根据中心钉,将墙宽、基础宽标画在龙门板上.最后根据基槽上口宽拉线,用石灰撒出基槽开挖的白灰线.一）基槽开挖深度控制当基槽开挖接近基底标高时,在基础拐角处3～4m位置,在槽壁上每隔一段距离设置一个水平控制桩,一般比基槽设计标高高出0.5m～1.0m,用于拉线找平基础底标高.二）开挖达到设计标高的控制标记在开挖达到设计标高后,一般每隔2.3m钉一30×30见方小木桩打入基底,并在小木桩周围撒上白灰点或白灰圈作为基槽开挖到位标记.三）基础放线1、在基槽开挖完成后,必须复核槽底的标高及几何尺寸,确认无误后准备砼垫层施工,砼垫层完成后进行基础放线.2、首先在控制桩I安置经纬仪,对中、整平后照准轴线另一端的控制桩I'的小钉.固定水平制动螺旋,并使望远镜上下移动,从槽底层的另一端开始向另一端投测轴线标的记点.3、弹线（轴线）每隔一段测一个点（一般不超过3米）用红笔点圆点.圆点外用红笔画圆圈标记,以便清楚位置.最后将各点用墨线弹成一条直线,此线为主轴线.4、其它轴线的弹法（如图3-1所示）图3-1基础弹线1-孔洞位置；2-中心轴线；3-砌转大放脚；4-基槽边界线根据垫层上已弹出的主轴线,测量建筑物其它细部轴线时,由一个主轴线的交点为0点,沿主轴线量出细部轴线距离,将细部轴线的两端对应点弹成墨线.最后完成所有轴线的弹线.5、细部线的弹法按图纸所标注的基础宽度,由轴线向两侧量距,定出边界点,再弹出墨线,即为基础宽度线.最后将图纸标注的洞口位置、管井位置、门洞位置、墙、柱尺寸等弹出墨线.注意：1）偏轴线尺寸2）洞口、预留口标高的（地面标注）.3）预留插筋高度、位置.四）首层墙体施工放线当基层完成后,用控制桩将线引到砌好的基础墙截面上.1、用小白线将轴线两端与控制桩对点拉通,对照拉通线每隔一段用红笔标一个圆点,然后将各点连续用墨线弹成该墙的轴线.用同样的方法将所有的轴线都弹出来.2、在弹线时对已砌好的基础墙进行复验,利用主轴线检查基础有无偏移,防止出现半边墙跨空现象（见图3-2）,同时还需注意整个建筑物轴线总长误差应控制在1/2000-1/5000范围内.图3-2基础墙错位3、门窗洞口放线A、门的位置在基础墙平面上画出；B、窗的位置一般在基础的侧面画出；C、窗台、门口、洞口的规格尺寸（长×宽×高）及标高一般在皮数杆上反映（见图3-3）图3-34、皮数杆的设置在砌筑施工中,墙身各部位的标高是用皮数杆来控制的.皮数杆是根据建筑物剖面图的标高而设定的.内容包括：窗台、门窗洞口、过梁、雨蓬、圈梁、楼板等构件的标高位置.皮数杆一般设在建筑物的转角和隔墙处（见下图）立皮数杆先在地面上打一桩,并用水准仪在桩上测出±0.000标高.将皮数杆上的±0.000与桩上的±0.000线对齐钉牢.皮数杆钉牢后用水准仪进行复核,并将皮数杆立垂直.（如上图：皮数杆设置图）5、高程传递1）当墙体砌到一步架高时（1.2M）,用水准仪在室内墙所有墙面上测定一条距室内地坪0.500M高的水平线,称为“建筑50线”.作为该楼层所有标高的控制线.二层及以上各层的标高传递应以首层为50线依据,竖直量取,每栋建筑物应由三处分别向上传递,标高传递的允许误差每层±3mm,总高H ≤30m应为小于±5mm,总高30m<H≤60m应为小于±10㎜.2）施工层找平之前,应先校测从首层用钢尺传递上来的三个标高点,当校差小于3㎜时,取平均点,再用水准仪后视该点抄测该层50线,并弹好墨线,传递位置一般在垂直贯通的地方（如楼梯间、外墙等）.一）近十年建筑的特点：1、规模大,分期分段施工.2、结构复杂、层数多、基础深、机械化施工进度快、设备多样化、安装精度高.二）高层建筑测量的特点：1、由于建筑物层数多,高度高,结构竖向偏差直接影响工程受力情况,故施工测量中要求竖向投点转度高,所选用的仪器和测量方法要适合结构类型、施工方法和场地情况.2、由于建筑物结构复杂、设备和装修标准较高,特别是高速电梯的安装,对施工测量精度要求也高.一般在设计图纸时有说明,总的允许偏差值在施工过程中还产生误差,只能控制在总的偏差值之内.3、由于建筑平面、立面设计新颖又复杂多变,故要求开工前先制定施工测量方案、仪器配备、人员配备,方可施工.三）先进测量仪器全站仪的基本操作方法：全站仪是光、电、机、算、贮等功能综合构造精密的自动化仪器.四）操作步骤：1、安置仪器,对中定平测仪器高.2、开机自检,纵转望远镜进行初始化.3、输入参数,主要是棱镜常数、温度、气压等气象参数.4、选定模式,主要是测距单位、小数位数及测距模式,每度单位及测角模式.5、后视已知方位,输入测站已知坐标及后视已知方位.6、观测前欲求点位,一般由四种模式：测角度、测距、测点的极坐标、测点位.7、应用程序测量.（机内存有各种测量程序）如：A、按已知数据进行点位测设施；对边测量.B、观测两个目标点,即可测得其两点的斜距离、水平距离、高差及方位角；C、面积测量；D、后方交会；E、导线测量.五）施工测量的准备工作：1、校定与检校仪器、钢尺：2、了解设计意图,熟悉施工图纸；3、校核红线桩、定位桩、水准点；4、制定测量方案.六）建立拟建小区的平面与高程控制网1、控制网应均布全区,间距30~50M为宜,网中应包括场地定位依据的起始边、建筑物交点、主轴线、弧形建筑物的圆心点（或其它几何中心点）和直接方向（或切线方向）控制方格网2、便于使用要测量组成与建筑物外廓平行的闭合图形,以便于控制网的闭合；3、控制桩之间应通视、易量,其顶面应略低于场地设计高程,桩低于冰冻层,以便长期保留；4、精度根据《工程测量规范》、《高层建筑混凝土结构技术规程》及《施工测量规程》规定,一般场地控制网主要技术指标应符合下表：5、网形：常用的有以下几点：矩形网,也叫建筑方格网；多边形网,对于三角形、梯形或六边形、非矩形建筑物适用；主轴线网,与建筑物轴线平行或垂直“十”字形、“井”字形.6、高层建筑的基础施工过程中的测量工作：根据所建立的平面和高程控制网,结合基础平面图和施工方案,确定土方开挖上口灰线,采用极坐标或直角坐标方法计算出所测量数据进行现场放样,在土方开挖过程中,要严格控制槽底标高.大型基础采用机械开挖,要预留人工清槽厚度,一般不少于200MM,以防扰动地基.如果基础较深要用水准仪向槽底引测2~3个标高控制桩.测量人员要注意开挖边坡、地下管线等,以防蹋方和挖断市政管线.土方开挖后,要把控制线投测下去,检查槽底平面尺寸,放出电梯基坑、集水坑等位置线.要考虑到外墙的施工作业面.在进行人工清槽时,用小木桩在槽底抄测3*3M的方格网,拉小白线进行清槽.经勘察、设计、甲方、监理、质检验槽合格后,方可进行下道工序施工.7、在主体施工过程中的测量控制建筑物施工到±0.000时,把控制线投测到地下室顶板上,根据标准层的结构改作内控点.内控点的划分依据是施工流水段、施工方案、施工图纸.每个流水段应设成规则的闭合图形的内控点.(工地上使用最多的是矩形)随着楼层的不断升高,每层的主控线应由首层控制点用铅垂仪或线坠投测到作业面,用测角与量边检查投测到作业层的闭合图形.以检查闭合后的主控线,做为各层作业面的放线依据,根据图纸及设计变更放出墙边线、墙身控制线、门窗洞口线.见附图主控线与墙体控制线随着工程进度在每层的外墙弹出外墙大角线、门窗洞口中线.建筑施工水平1m线外墙大角控制线在每层墙体模板拆除后及时弹出建筑标高线50线或1M 线,以控制顶板的标高.采用水平管抄测1m水平线石膏线安装线根据建筑物的高度和仪器的测量精度,一般在建筑物高度超过30M时,将控制点向上引测重新作控制桩.8、建筑物轴线竖向投测方法；1）外控法；既在建筑物外用经纬仪竖向投测,一般适用于多层建筑,常用有a；延长轴线法.b；侧向借线法.c；正倒镜挑直法.2）内控点；既在建筑物内用铅直接原理将轴线投测到施工层上,多适用于高层建筑,常用方法有a.吊线坠法；b.激光垂准仪法；c.经纬仪天顶法；d.经纬仪天底法9、高层建筑标高传递在首层墙面上抄测一圈建筑50线,然后用钢尺沿垂直处墙、电梯、楼梯向上直接量取中,每层不少于3个点,误差不超过3㎜取,抄测各层建筑50线标高,如果标高超过尺长,要作二次传,即在50米高度以内的楼层作二次传递点,传递标高不能逐段传递,避免累记误差.10、沉降观测：（1）作用：1）监测施工对临近建筑物安全的影响；2）监测施工期间施工塔吊与基坑护坡的安全情况；3）监测正在施工的工程,施工是否符合预期要求,为有关地基基础及结构设计是否安全、合理提供沉降观测数据；4）监测高低跨之间的沉降差异,以决定后浇带何时浇筑.（2）特点：1）精度要求高；2）观测时间性强；3）观测成果可靠,资料完整；（3）操作要点：1）人员固定；2）仪器固定；3）观测路线固定.一、验线工作应主动预控1、验线工作要从审核施工测量方案开始,在施工的各主要阶段前,均应对施工测量工作提出预防性的要求,以做到防患于未然.2．验线的依据应原始,正确有效主要是设计图纸变更洽商与定位依据定位（如红线桩、水准点等）及其数据（如坐标,高程等）要原始,最后定案有效并正确的资料.因为这些都是施工测量的基本依据,若其中有误,在测量放线中是很难发现的,一旦使用后果是不堪设想的.3、测量仪器与钢尺必须按计量法规定进行检定和检校1987.02.01其实施的《中华人民共和国计量法实施细则》第二十五条规定：“任何单位和个人不准在工作岗位上使用无检定合格印证或者超过检定周期以及经检定不合格的计量器具.”例：经纬仪、水准标尺的检定周期为一年.例：J6型经纬仪的2C≤16”,数值度盘指标差i≤15”.水准仪,全站仪,钢卷尺的检定周期最长不超过一年,例如：DS3级水准仪视准轴不水平的误差i≤12”.4、验线的精度应符合规范要求,主要包括：1）仪器的精度应适应验线要求,有检定合格证并校正完好；2）必须按规程作业,观察误差必须小于限差,观测中的系统误差应采取措施进行改正；3）验线成果应先行校核.5、验线工作必须独立,尽量与放线工作不相关,主要包括：1）观测人员；（即放线人与验线人应不是同一人）；2）仪器；（即验线所使用的仪器精度不低于放线所用的精度）3）测法及观测路线；验线人员的观测方法及观测路线与放线人员不同.6、验线部位.应为关键环节与最弱部位,主要包括：1）定位依据桩及定位条件；2）场区平面控制网,主轴线及控制桩（引桩）3）场区高程控制网及±0.000高程线；4）控制网及定位放线中的最弱部位.7、验线方法及误差处理：（1）场区平整控制网与建筑物定位,应在平差计算中评定其最弱部位的精度,并实地验测.精度不符合要求时应重测；例如：三级建筑物平面控制网的测角误差±24”,边长相对中误差1/8000.（2）细部测量.可用不低于原测量放线的精度进行验测.验线成果与原放线成果之间的误差应按以下原则处理：1）两者之差小于1/√2限差时,对放线工作评为优良；2）两者之差略小于或等于√2限差时,对放线工作评为合格；3）两者之差超过2限差时,原则上不予验收,尤其是要害部位.8、五项基本限差：1）各部位放线的允许误差：2）基线放线尺寸的允许误差3）轴线竖向投测的允许误差4）标高竖向传递的允许误差5）建筑方格网的主要技术指标放线工作细部线的检验方法一）细部线的检验方法：1、施工测量验线的主要任务是对正测设于实地的建筑物细的正确值及精度进行检测的工作.2、细部线的验线依据首先是图纸,依此检查施工层的线是否按图施工,根据主轴线有钢尺拉通尺检查各轴线及墙等边线尺寸,误差是否在允许值之内细部轴线位置,是否正确或用经纬仪进行转90角校测,也可用钢尺拉对角线校核.竖向标高的检验方法从起始高程向施工层传递三处标高点,较差在3㎜之内算合格,每层的标高相对误差应在±3㎜之内.二）实物线的放法与检验方法放法：首先校核定位依据桩,熟悉及校核图纸,根据定位坐标或定位条件,采用极坐标方法进行相关数据的计算,采用一定的观测方法观测顺序,各建筑物的角点（或控制点）.检验方法：1、验定位依据桩位置是否正确,有无碰动；2、验定位条件几何尺寸；3、验建筑物控制网与控制桩的点位准不准,桩牢不牢固；4、验建筑物外廊轴线间距或主要轴线间距；5、在经施工方自检定位验线合格后,填写“施工测量放线报验单”提请监理单位验线.注：定位检验线时,应特别注意检验定位依据与定位条件,而不能只检验建筑物的自身几何尺寸.第一节装修线的检验一）室内抹灰前进行房间套方正工作,依据轴线位置准确的一面墙在地面弹出抹灰厚度线,在找与本面墙呈直角的另一面墙,用勾股定律验证房间是否方正.（见图7-1）图7-1用勾股定理验证房间的方正二）房间墙垂直度验证1、用米尺量房间开间墙（上点、下点）取纵,横墙各两端净空尺寸避免出现房间大小头偏差.（上点取天花下100㎜,下点取墙跟部与地面夹角处）.（见图：7-2）图：7-2用线坠吊墙是否垂直（先取一面纵墙和一面横墙）.三、检验地面标高1、根据室内50线（或1.0m线）,查看装修图做法,确定建筑50线与装修做法是否吻合.2、用水平管检验50线是否水平.四、用上述三种检验方法同样可以检验结构细部线是否准确.五、控制线的应用1、在外墙装修使用垂直控制线安装保温板；2、用水平控制线安装外墙保温板；水平控制线安装保温板3、利用墙边控制线进行墙体模板安装.墙体控制线第二节、易错线的问题在施工中线的偏差是有限的,而错线则是致命的,所以在施工中线不出差错是最关键的.一）注意偏轴线有时图纸较复杂会在若干部位出现偏中心线的设计,需要我们认真看图,并从不同方向复核各尺寸的总尺寸.二）注意标高线重点是注意+0.000和-0.000也就是±0.000以上和以下的关系,避免计算错误.三）注意非直角线的放线当出现锐角或钝角线时,要认真及复核对轴线,同时复核依据轴线导出来的各种钝角、锐角线.四）注意50线与非50线的标注50线应在楼梯间处用红三色标明,避免在施工中各工种弹的非50线.五）注意双线错误很多工程中50线是正确的,但在弹线时也有人弹错位,或弹错位后又从新补弹一根线,造成工人操作中误用线错误,特别是精装修更显得尤为重要,对出现双线必须将错误线及时清掉.。

建筑工程施工放线步骤详细介绍【范本一：详细化流程】1. 建筑工程施工放线步骤详细介绍1.1. 建筑施工放线前的准备工作1.1.1 确认设计图纸1.1.2 检查相关测量仪器和工具1.1.3 制定放线计划1.2. 测量基坑位置1.2.1 根据设计图纸确定基坑边界1.2.2 使用测量仪器测量出基坑的坐标和尺寸1.2.3 根据测量结果标记出基坑边界线1.3. 放线器材准备1.3.1 准备放线仪、矿镐、木桩、铁锤等器材1.3.2 检查器材是否完好无损1.4. 确定建筑物轮廓线1.4.1 根据设计图纸和测量结果确定建筑物外围轮廓线1.4.2 使用放线仪和木桩在地面上标记出建筑物轮廓线1.5. 标定地面高程1.5.1 根据设计要求确定地面标高点1.5.2 使用测量仪器测量出地面标高点的坐标和高程1.5.3 在地面上标记出地面标高点的位置1.6. 放线施工安全措施1.6.1 给施工现场设置警示标志1.6.2 确保施工人员佩戴安全防护用具1.6.3 定期检查放线仪器的安全性能1.7. 放线结果检查1.7.1 检查放线结果的准确性和清晰度1.7.2 如有错误或模糊，及时更正和修复【范本二：步骤分解】1. 建筑工程施工放线步骤详细介绍1.1. 放线前的准备工作1.1.1. 确认设计图纸的准确性和完整性1.1.2. 配置相关的测量仪器和工具1.1.3. 制定放线计划，明确放线范围和路线1.2. 建筑基坑位置测量1.2.1. 根据设计图纸确定基坑的位置和尺寸1.2.2. 使用测量仪器在地面上测量出基坑的坐标和边界线1.2.3. 标记出基坑的边界线，确保准确定位1.3. 放线器材准备1.3.1. 确保放线仪、矿镐、木桩等器材齐全1.3.2. 检查器材的完好性和操作性1.4. 建筑物轮廓线确定1.4.1. 根据设计图纸和测量结果确定建筑物的轮廓线1.4.2. 使用放线仪和木桩在地面上标记出建筑物的轮廓线1.5. 地面高程标定1.5.1. 根据设计要求确定地面标高点的位置1.5.2. 使用测量仪器在地面上测量出地面标高点的坐标和高程1.5.3. 标定出地面标高点的位置，确保地面高程的准确性1.6. 放线施工安全措施1.6.1. 设置施工现场的警示标志，提醒其他人员和车辆注意1.6.2. 确保施工人员佩戴安全防护用具，避免意外伤害1.6.3. 定期检查放线仪器的安全性能，确保施工过程的安全性1.7. 放线结果检查1.7.1. 检查放线结果的准确性和清晰度，确保与设计图纸一致1.7.2. 如有错误或模糊，及时更正和修复，避免对后续施工产生影响【文档结尾】1. 本文档涉及附件：附件1：设计图纸附件2：测量仪器清单附件3：放线器材清单2. 本文所涉及的法律名词及注释：放线：在建筑工程施工前准确标定各项尺寸、位置和高程的过程。

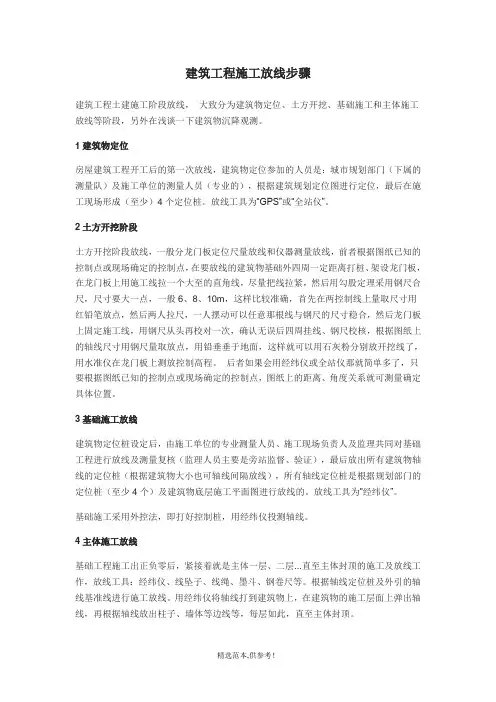

建筑工程施工放线步骤建筑工程土建施工阶段放线，大致分为建筑物定位、土方开挖、基础施工和主体施工放线等阶段，另外在浅谈一下建筑物沉降观测。

1建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门（下属的测量队）及施工单位的测量人员（专业的），根据建筑规划定位图进行定位，最后在施工现场形成（至少）4个定位桩。

放线工具为“GPS”或“全站仪”。

2土方开挖阶段土方开挖阶段放线，一般分龙门板定位尺量放线和仪器测量放线，前者根据图纸已知的控制点或现场确定的控制点，在要放线的建筑物基础外四周一定距离打桩、架设龙门板，在龙门板上用施工线拉一个大至的直角线，尽量把线拉紧，然后用勾股定理采用钢尺合尺，尺寸要大一点，一般6、8、10m，这样比较准确，首先在两控制线上量取尺寸用红铅笔放点，然后两人拉尺，一人摆动可以任意那根线与钢尺的尺寸稳合，然后龙门板上固定施工线，用钢尺从头再校对一次，确认无误后四周挂线、钢尺校核，根据图纸上的轴线尺寸用钢尺量取放点，用铅垂垂于地面，这样就可以用石灰粉分别放开挖线了，用水准仪在龙门板上测放控制高程。

后者如果会用经纬仪或全站仪那就简单多了，只要根据图纸已知的控制点或现场确定的控制点，图纸上的距离、角度关系就可测量确定具体位置。

3基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证），最后放出所有建筑物轴线的定位桩（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础施工采用外控法，即打好控制桩，用经纬仪投测轴线。

4主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作，放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等。

根据轴线定位桩及外引的轴线基准线进行施工放线。

史上最全的测量放线步骤与方案施工放线大致可以分三个阶段：建筑物定位(放线)、基础施工(放线)和主体施工(放线)。

一、建筑物定位房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是：城市规划部门(下属的测量队)及施工单位的测量人员，根据建筑规划定位图(总平面图)进行定位，最后在施工现场形成(至少)4个定位桩。

放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核(监理人员主要是旁站监督、验证)，最后放出所有建筑物轴线的定位桩(根据建筑物大小也可轴线间隔放线)，所有轴线定位桩是根据规划部门的定位桩(至少4个)及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。

基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线基础工程施工出正负零后，紧接着就是主体一层、二层...直至主体封顶的施工及放线工作。

根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。

施工测量前置工作：(1)进场后首先对甲方提供施工定位图进行图上复核，并与业主办理控制点的交接手续，以确保设计图纸的正确。

其次，与甲方一道对现场的坐标点和水准点进行交接验收，发现误差过大时应与甲方或设计院共同商议处理方法，经确认后方可正式定位。

(2)现场建立控制坐标网和水准参照点。

水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、可靠的土层内，水准点应采取保护措施，确保水准点不被破坏。

(3)工程定位后要经建设单位和规划部门验收合格后方可开始施工。

控制点或水准参照点做法示意图第一篇平面控制网的建立1.1场区控制网基础施工阶段地形变化大、地势错阶起伏，单位工程数量多，为实施有效测量控制，开工初在场区内设置由二～四个桩位形成的导线控制网(场区四周边及中间高处各布一点，保证通视即可)，场区控制网是单位工程轴网设置的依据，它是建筑物平面控制的上一级控制。

建筑工程施工放线经验大全建筑施工放线是施工管理人员的基本技能之一。

每项建筑工程施工开始就是施工定位放线,它关系到整个工程的成败。

1一般矩形建筑物放线技术1.1施工放线的第一步是复核规划定点位置一般施工总平面图上绘出的坐标,由规划技术人员现场定位,而规划定位是理论值与现场建筑物的实际位置有差别,一定要复核、纠正。

需综合设计意图,根据现场实际情况确定位置,然后将控制点引出建筑物场外,保护好桩位。

1.2第二步是测定建筑物轴线、标高。

常规做法是打龙门桩、钉铁钉,标记红三角标高。

再接各分层工序,依次往上弹线;挖土方洒灰线,捣制垫层后弹墨线,特别注意,垫层上要弹出柱子的位置,且用红油漆标记四个角,以便柱子钢筋定位。

在地梁处(±0.000)准确弹出各轴线网,且要复核,如A—B轴间5000,复核时应从B—A测量,再测建筑物总长与各轴线间相加是否吻合。

各轴线垂直引上,分楼层弹置确定控制轴网,标高由一条柱、墙角处引上,分楼层标志50cm 线或者100cm线,四周每道墙、柱上均弹水平线。

施工放线是一项严谨、细致的工作,要按部就班,一步一个脚印,来不得半点马虎。

关键轴线、尺寸都由施工技术员亲自操作,如钢卷尺的“0”起点距尺端有100mm左右,而皮卷尺的“0”起点是扣勾的端点,若拉尺时一端是一个民工,一端是技术员,由于民工看错尺位经常出现放线误差10cm的事,所以技术员必须仔细复查。

2常见异形平面建筑物放线技术2.1弧线确是一个圆或一段弧需有圆心和半径,才容易求得。

但若缺少圆心怎么办?采用弓高法(微积分),宜州市政广场工程面层,其半径为200米,圆心在室内,无法确定。

只能求得圆弧上两点再通过计算,得出一个点后再分段求得另一个点,逐步分下去,以微小的直线段组合成圆弧。

2.2圆心的引用定位圆心在场地平整时尽可以应用,而挖土方时,或建筑往上伸高,圆心点即被占用或无法延高,需采取引线控制。

例如,都安县行政办公大楼的圆心点从开始到最后抹灰,都要用到,必需精确地引出,挖基础土方时,需保留其到其他基础垫层完成及弹线后才能破坏,然后垂直层层向上引用控制点。

建筑物基础施工放线的各种方法与放样建筑物基础施工放线的各种方法与放样建筑物基础施工放线基槽开挖边线放线与基坑抄平1．基槽开挖边线放线在基础开挖前，按照基础详图上的基槽宽度和上口放坡的尺寸，由中心桩向两边各量出开挖边线尺寸，并作好标记；然后在基槽两端的标记之间拉一细线，沿着细线在地面用白灰撒出基槽边线，施工时就按此灰线进行开挖。

2．基坑抄平为了控制基槽开挖深度，当基槽开挖接近槽底时，在基槽壁上自拐角开始，每隔3~5m测设一根比槽底设计高程提高0.3~0.5m的水平桩，作为挖槽深度、修平槽底和打基础垫层的依据。

水平桩一般用水准仪根据施工现场已测设的±0标志或龙门板顶面高程来测设的。

如图9.9所示，槽底设计高程为-1.700m，欲测设比槽底设计高程高0.500m的水平桩，首先在地面适当地方安置水准仪，立水准尺于±0标志或龙门板顶面上，读取后视读数为0.774m，求得测设水平桩的应读前视读数0.774+1.700-0.500=1.974m。

然后贴槽壁立水准尺并上下移动，直至水准仪水平视线读数为1.974m时，沿尺子底面在槽壁打一小木桩，即为要测设的水平桩。

为砌筑建筑物基础，所挖地槽呈深坑状的叫基坑。

若基坑过深，用一般方法不能直接测定坑底标高时，可用悬挂的钢尺来代替水准尺把地面高程传递到深坑内。

基础施工放线基础施工包括垫层和基础墙的施工。

1．垫层中线的测设在基础垫层打好后，根据龙门板上的轴线钉或轴线控制桩，用经纬仪或用拉绳挂锤球的方法（见图9.8a和图9.8b），把轴线投测到垫层面上，并用墨线弹出墙中心线和基础边线，作为砌筑基础的依据。

由于整个墙身砌筑均以此线为准，所以要进行严格校核。

2．垫层面标高的测设垫层面标高的测设是以槽壁水平桩为依据在槽壁弹线，或在槽底打入小木桩进行控制。

如果垫层需支架模板可以直接在模板上弹出标高控制线。

3．基础墙标高的控制墙中心线投在垫层上，用水准仪检测各墙角垫层面标高后，即可开始基础墙（±0.00以下的墙）的砌筑，基础墙的高度是用基础皮数杆来控制的。
