实验三 微倾水准仪检验与校正.

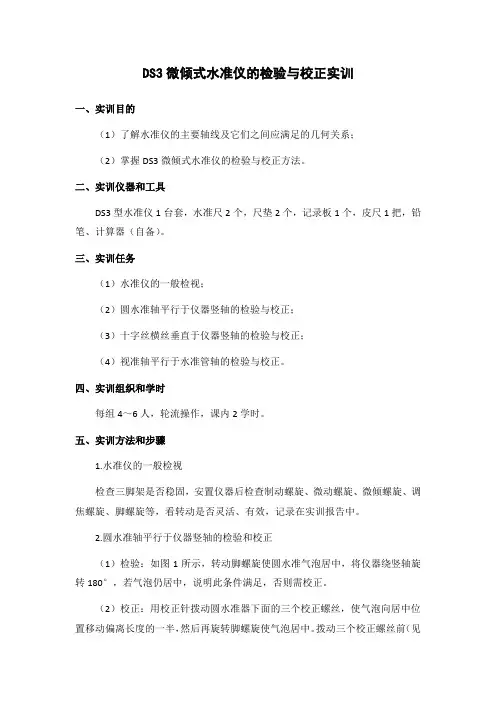

DS3微倾式水准仪的检验与校正实训一、实训目的（1）了解水准仪的主要轴线及它们之间应满足的几何关系；（2）掌握DS3微倾式水准仪的检验与校正方法。

二、实训仪器和工具DS3型水准仪1台套，水准尺2个，尺垫2个，记录板1个，皮尺1把，铅笔、计算器（自备）。

三、实训任务（1）水准仪的一般检视；（2）圆水准轴平行于仪器竖轴的检验与校正；（3）十字丝横丝垂直于仪器竖轴的检验与校正；（4）视准轴平行于水准管轴的检验与校正。

四、实训组织和学时每组4～6人，轮流操作，课内2学时。

五、实训方法和步骤1.水准仪的一般检视检查三脚架是否稳固，安置仪器后检查制动螺旋、微动螺旋、微倾螺旋、调焦螺旋、脚螺旋等，看转动是否灵活、有效，记录在实训报告中。

2.圆水准轴平行于仪器竖轴的检验和校正（1）检验：如图1所示，转动脚螺旋使圆水准气泡居中，将仪器绕竖轴旋转180°，若气泡仍居中，说明此条件满足，否则需校正。

（2）校正：用校正针拨动圆水准器下面的三个校正螺丝，使气泡向居中位置移动偏离长度的一半，然后再旋转脚螺旋使气泡居中。

拨动三个校正螺丝前（见图2），应一松一紧校正完毕后注意把螺丝紧固。

校正必须反复数次，直到仪器转动到任何方向圆气泡都居中为止。

3.十字丝横丝垂直于仪器竖轴的检验与校正（1）检验：水准仪整平后，用十字丝横丝的一端瞄准与仪器等高的一固定点，固定制动螺旋，然后用微动螺旋缓缓地转动望远镜，若该点始终在十字丝横丝上移动，说明此条件满足；若该点偏离横丝，则表示条件不满足，需要校正。

十字丝横丝检验如图3所示。

（2）校正：旋下靠目镜处的十字丝环外罩，用螺丝刀松开十字丝环的四个固定螺丝，按横丝倾斜的反方向转动十字丝环，使横丝与目标点重合，再进行检验，直到目标点始终在横丝上相对移动为止，最后旋紧十字丝环固定螺丝，盖好护罩。

十字丝的校正装置如图4所示。

图1 圆水准器检验、校正原理图2 圆水准器的校正图3 十字丝横丝的检验图4 十字丝的校正装置4.视准轴平行于水准管轴的检验与校正（1）检验：如图5所示，在地面上选择相距约80m的A、B两点，分别在两点上放置尺垫，竖立水准尺。

任务三微倾式水准仪的检验与校正1.能说出测量误差及其分类。

2.能区分仪器误差、观测误差、外界条件的影响3.能判断系统误差和偶然误差。

4.能查阅相关资料，解释水准仪各轴线应满足的几何关系。

5、能解释圆水准器检验的目的6能进行圆水准器的检验与校正7、能解释十字丝检验的目的8、能进行十字丝的检验与校正。

9、能解释水准管轴检验的目的10、能进行水准管轴的与检验与校正◎◎四竺匚18学时倒盘三作憾雌水准仪在出厂前都经过严格检校，均能满足下列条件：(1)圆水准器轴L L平行于竖轴VV。

(2)十字丝横丝垂直于竖轴。

(3)水准管轴LL平行于视准轴CC。

但由于仪器在长期使用和运输过程中受到震动和碰撞等原因，使上述各轴线之间的关系可能发生变化。

为保证测量成果的质量，必须对水准仪进检验校正在接受工作任务后，应首先了解工作场地的环境、设备管理要求，穿着符合劳保要求的服装，在老师的指导下，读懂图纸、分析出加工工艺步骤、正确使用工量具、按图样要求，采用划线、錾削、锯割、锉削、孔加工、抛光以及简单的热处理等加工方法，使用游标卡尺、角尺、直尺、进行检测，独立完成榔头制作，并能按现场管理规范要求清理场地，归置物品，按环保要求处理废弃物。

学习活动1 认知仪器误差（4学时）学习活动2 圆水准器检验与校正（4学时）学习活动3 十字丝的检验与校正（4学时）学习活动4学智活动校父学认知仪器误差能说出测量误差及其分类。

能区分仪器误差、观测误差、外界条件的影响能判断系统误差和偶然误差。

能查阅相关资料，解释水准仪各轴线不能满足条件时，对水准测量的影响。

建议学时；6学时中方习仁备］仪器：DS3水准仪工具：三脚架、水准尺计算机资料：关于水准测量的资料教学多媒体、展示板、教材1、查阅质料了解误差来源：水准测量中产生的误差包括_______ 及_________________ 的误差三个方面。

2、仪器误差(1)望远镜视准轴与水准管轴不平行误差。

仪器经过校正后，还会留有残余误差；仪器长期使用或受震动，也会使两轴不平行，这种误差属于系统误差，该项误差的大小，与仪器至水准尺的距离成正比。

水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、引言水准仪是一种用于测量物体水平度的仪器。

在工程测量和建筑设计中，水准仪的准确性至关重要。

为了保证测量结果的准确性，本实验旨在对水准仪进行检验与校正。

二、实验目的1. 学习水准仪的基本原理和使用方法；2. 检验水准仪的准确性；3. 校正水准仪的误差。

三、实验仪器和材料1. 水准仪：型号XYZ-123；2. 校正板；3. 支架；4. 水平仪；5. 直尺；6. 笔记本电脑。

四、实验步骤1. 检查水准仪的外观和零件是否完好，并确保水准仪处于水平状态；2. 将水准仪放置在支架上，并使用水平仪进行校正；3. 将校正板放置在水准仪的工作台上，并调整水准仪的仪器高度，使其与校正板平行；4. 使用直尺测量校正板上的标记点与水准仪读数之间的差异；5. 记录每个标记点的读数和差异；6. 将读数差异转换为实际高度差；7. 分析差异的原因，并根据分析结果进行水准仪的校正。

五、实验结果与分析在本实验中，我们进行了对水准仪的检验与校正。

通过测量校正板上的标记点与水准仪的读数差异，我们得到了以下实验结果：标记点1：读数差异为0.2mm，对应实际高度差为0.4mm；标记点2：读数差异为0.1mm，对应实际高度差为0.2mm；标记点3：读数差异为0.3mm，对应实际高度差为0.6mm。

通过分析差异的原因，我们发现水准仪可能存在以下误差：1. 仪器本身的制造误差；2. 支架的不稳定性；3. 读数的误差。

为了校正水准仪的误差，我们可以采取以下措施：1. 调整水准仪的仪器高度，使其与校正板平行；2. 使用更精确的支架；3. 提高读数的准确性。

六、结论通过本实验，我们对水准仪进行了检验与校正。

根据实验结果和分析，我们得出以下结论：1. 水准仪存在一定的误差，需要进行校正；2. 校正水准仪的方法包括调整仪器高度、更换支架和提高读数准确性；3. 校正后的水准仪能够提供更准确的测量结果。

水准仪检验校正为保证测量工作能得出正确的成果，工作前必须对所使用的仪器进行检验和校正。

一、微倾式水准仪的检验和校正微倾式水准仪的主要轴线见图2－24，它们之间应满足的几何条件是：1. 圆水准器轴应平行于仪器的竖轴；2. 十字丝的横丝应垂直于仪器的竖轴；3. 水准管轴应平行于视准轴。

图 2－24检验校正的步骤和方法如下：(一) 圆水准器的检验和校正目的使圆水准器轴平行于仪器竖轴，圆水准器气泡居中时，竖轴便位于铅垂位置。

检验方法旋转脚螺旋使圆水准器气泡居中，然后将仪器上部在水平方向绕竖轴旋转180°，若气泡仍居中，则表示圆水准器轴已平行于竖轴，若气泡偏离中央则需进行校正。

校正方法用脚螺旋使气泡向中央方向移动偏离量的一半，然后拨圆水准器的校正螺旋使气泡居中。

由于一次拨动不易使圆水准器校正得很完善，所以需重复上述的检验和校正，使仪器上部旋转到任何位置气泡都能居中为止。

圆水准器校正装置的构造常见的有两种：一种在圆水准器盒底有三个校正螺旋(图2－25a)；盒底中央有一球面突出物，它顶着圆水准器的底板，三个校正螺旋则旋入底板拉住圆水准器。

当旋紧校正螺旋时，可使水准器该端降低，旋松时则可使该端上升。

另一种构造，在盒底可见到四个螺旋(图2－25b)，中间一个较大的螺旋用于连接圆水准器和盒底，另三个为校正螺旋，它们顶住圆水准器底板。

当旋紧某一校正螺旋时，水准器该端升高，旋松时则该端下降，其移动方向与第一种相反。

校正时，无论对哪一种构造，当需要旋紧某个校正螺旋时，必须先旋松另两个螺旋，校正完毕时．必须使三个校正螺旋都处于旋紧状态。

(a) (b)图 2－25检校原理若圆水准器轴与竖轴没有平行，构成一α角，当圆水准器的气泡居中时，竖轴与铅垂线成α角(图2－26a)。

若仪器上部绕竖轴旋转180°，因竖轴位置不变，故圆水准器轴与铅垂线成2α角(图2－26b)。

当用脚螺旋使气泡向零点移回偏离量的一半，则竖轴将变动一α角而处于铅垂方向，而圆水准器轴与竖轴仍保持α角(图2－26c)。

1、水准仪的的主要轴线及应满足的几何条件（1) 水准仪的的主要轴线水准仪有四根轴线，如图2-3-1所示，分别是：视准轴CC，管水准器轴LL，圆水准器轴L'L'，竖轴VV。

图2-3-1 水准仪的轴线（2)主要轴线应满足的几何条件根据水准测量原理，水准仪必须提供一条水平视线，才能正确地测出两点间高差。

为此，水准仪的主要轴线应满足以下几何条件。

①圆水准器轴应平行于仪器的竖轴；②十字丝的中丝（横丝）应垂直于仪器的竖轴；③水准管轴平行于视准轴。

2、圆水准轴平行于仪器竖轴的检验与校正（1）检验：如图2-3-2，用脚螺旋使圆水准器气泡居中，将仪器绕竖轴旋转180度，如果气泡不居中，表明圆水准轴不平行于竖轴，而离开零点弧长所对应的圆心角为两倍的δ。

图2-3-2 圆水准器检验与校正原理（2）校正：如图2-3-3，调整圆水准器三个校正螺丝，使气泡向居中位置移动偏离量的一半。

校正工作一般都难于一次完成，需反复进行直至仪器旋转到任何位置圆水准器气泡皆居中时为止。

图2-3-3 圆水准器的校正螺钉图2-3-3 圆水准器的校正螺钉3、十字丝横丝应垂直于仪器竖轴的检验与校正（1）检验：如图2-3-4，安置仪器后，先将横丝一端对准一个明显的点状目标P，固定制动螺旋，转动微动螺旋，如果标志点P不离开横丝，说明横丝垂直于竖轴，否则需要校正。

图2-3-4 十字丝的检验（2）校正：如图2-3-5，用螺丝刀松开分化板座固定螺丝，转动分化板座，改正偏离量的一半。

图2-3-5 十字丝的校正4、视准轴平行于水准管轴的检验与校正（1）检验：①如图2-3-6，选择相距80m左右的A、B两点，打木桩或放置尺垫标志。

在两点中间安置水准仪。

用变动仪高法，测出A、B两点的高差。

若两次测得的高差之差不超过3mm，则取其平均值hAB作为最后结果。

由于距离相等，两轴不平行的误差△h 可在高差计算中自动消除，故h值不受视准轴误差的影响。

②安置仪器于A点附近（约3米），精平后读得A点水准尺上的读数为a′，因仪器离A点很近，两轴不平行引起的读数误差可忽略不计。

水准仪的检验与校正实验报告（共5则）第一篇: 水准仪的检验与校正实验报告水准仪的检验与校正实验报告一、实验目的与要求:1.弄清水准仪的主要轴线及它们之间应满足的几何关系；2.掌握DS3水准仪检验与校正的方法。

二、设备:DS3水准仪1台, 水准尺2根, 尺垫2个, 小螺丝刀1把, 校正针1根, 记录板1块。

三、方法与步骤:1.一般性检验:安置仪器后, 首先检验：三脚架是否牢固, 制动和微动螺旋、微倾螺旋、对光螺旋等是否有效, 望远镜成像是否清晰等, 同时了解水准仪各主要轴线及其相互关系。

2.圆水准器轴平行于仪器竖轴的检验与校正:检验：转动脚螺旋使圆水准器气泡居中, 将仪器绕竖轴旋转180°后, 若气泡仍居中, 则说明圆水准器轴平行于仪器竖轴, 否则需要校正。

校正：先稍松圆水准器底部中央的固紧螺丝, 再拨动圆水准器的校正螺丝, 使气泡返回偏离量的一半, 然后再转动脚螺旋使气泡居中。

如此反复检校, 直到圆水准器在任何位置时, 气泡都在刻划圈内为止, 最后旋紧固紧螺旋。

3.十字丝横丝垂直于仪器竖轴的检验与校正:检验：以十字丝横丝一端瞄准约20m处的一细小目标点, 转动水平微动螺旋, 若横丝始终不离开目标点, 则说明十字丝横丝垂直于仪器竖轴, 否则需要校正。

校正：旋下十字丝分划板护罩, 用小螺丝刀松开十字丝分划板的固定螺丝, 微略转动十字丝分划板, 使转动水平微动螺旋时横丝不离开目标点。

如此反复检校, 直至满足要求。

最后将固定螺丝旋紧, 并旋上护罩。

4.水准管轴与视准轴平行关系的检验与校正:检验: 在平坦地面上选定相距60-80米的A.B两点, 放下尺垫立水准尺。

现在距A.B等距离处安置水准仪, 分别读取A.B两点水准尺读数a1.b1, 求得正确高差Hab(b1(a1。

再在A点附近2-3米处水准仪, 分别读取A.B两点水准尺读数a2.b2, 求得B尺的上的应有读数b2(a2(Hab。

若b2=b2'时, 说明水准管轴与视准轴平行；若b2(b2'时, 说明水准管轴与视准轴不平行。

微倾水准仪的检验与校正作者：肖体追、一、圆水准器的检验与校正1.检验目的：圆水准器轴平行于仪器监轴。

方法：首先用脚螺旋使圆水准气泡居中，此时圆水准器轴处于竖直的位置。

将仪器绕仪器竖轴旋转，圆水准气泡如果仍然居中，说明//条件满足。

若将仪器绕竖轴旋转180°，气泡不居中，则说明仪器坚轴与不平行。

在图1－a 中，如果两轴线交角为a ，此时竖轴与铅垂线偏差也为a角。

当仪器旋转180 °后，圆水准器轴与铅垂线的偏差变为，即气泡偏离格值为，如图1-b 所示。

图12.校正首先稍松位于圆水准器下面中间的固紧螺钉（见图2-c ），然后调整其周围的3 个校正螺钉，使气泡向居中位置移动偏离量的一半，即，如图2-a所示。

此时圆水准器轴平行于仪器怪轴。

然后再用脚螺旋整平，使圆水准器气泡居中，竖轴与圆水准器轴同时处于竖直位置，如图2-b 所示。

校正工作一般需反复进行，直至仪器转到任何位置气泡均为居中为止，最后应旋紧固定螺钉。

图2二、十字丝的检验与校正1.检验目的：十字丝横丝垂直于仪器竖轴。

方法：首先将仪器安置好，用十字丝横丝对准一个清晰的点状目标P ，见图3-a 。

然后固定制动螺旋，转动水平微动螺旋。

如果目标点P 沿横丝移动，如图3-b 所示，则说明横丝垂直于仪器竖轴，不需要校正。

如图3-c、d 所示，则需校正。

2.校正校正方法按十字丝分划板装置形式不同而异。

有的仪器可直接用螺丝松开分划板座相邻两颗固定螺丝，转动分划板座，改正偏离量的一半，即满足条件。

有的仪器必须卸下目镜处的外罩，再用螺丝刀松开分划板座的固定螺丝，拨正分划板座即可。

图3三、管水准器的检验与校正1.检验目的：水准管轴应平行于望远镜的视准轴。

方法：（1 ）选相距约的两点A 和B ，如图4 所示，离A 、B 等距离I处安置仪器，用双仪器高法测A 、B 高差两次，如差数在3mm 以内，取平均值为正确的高差。

因前后视读数误差均包含误差x ，求高差时x就消除了。

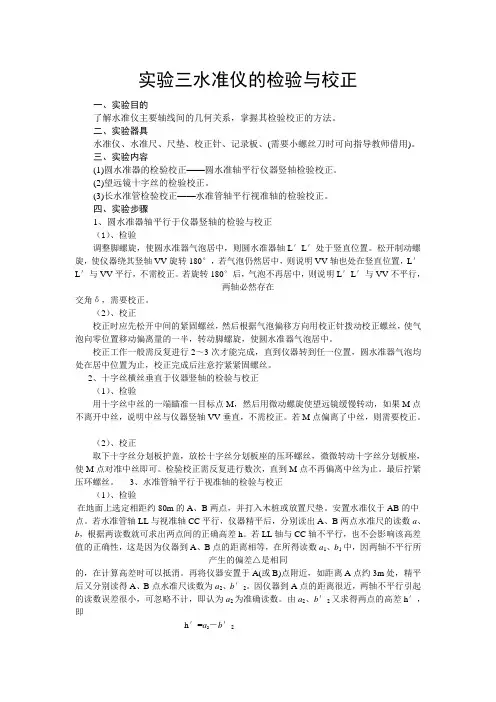

实验三水准仪的检验与校正一、实验目的了解水准仪主要轴线间的几何关系，掌握其检验校正的方法。

二、实验器具水准仪、水准尺、尺垫、校正针、记录板、(需要小螺丝刀时可向指导教师借用)。

三、实验内容(1)圆水准器的检验校正——圆水准轴平行仪器竖轴检验校正。

(2)望远镜十字丝的检验校正。

(3)长水准管检验校正——水准管轴平行视准轴的检验校正。

四、实验步骤1、圆水准器轴平行于仪器竖轴的检验与校正（1）、检验调整脚螺旋，使圆水准器气泡居中，则圆水准器轴L′L′处于竖直位置。

松开制动螺旋，使仪器绕其竖轴VV旋转180°，若气泡仍然居中，则说明VV轴也处在竖直位置，L′L′与VV平行，不需校正。

若旋转180°后，气泡不再居中，则说明L′L′与VV不平行，两轴必然存在交角δ，需要校正。

（2）、校正校正时应先松开中间的紧固螺丝，然后根据气泡偏移方向用校正针拨动校正螺丝，使气泡向零位置移动偏离量的一半，转动脚螺旋，使圆水准器气泡居中。

校正工作一般需反复进行2～3次才能完成，直到仪器转到任一位置，圆水准器气泡均处在居中位置为止，校正完成后注意拧紧紧固螺丝。

2、十字丝横丝垂直于仪器竖轴的检验与校正（1）、检验用十字丝中丝的一端瞄准一目标点M，然后用微动螺旋使望远镜缓慢转动，如果M点不离开中丝，说明中丝与仪器竖轴VV垂直，不需校正。

若M点偏离了中丝，则需要校正。

（2）、校正取下十字丝分划板护盖，放松十字丝分划板座的压环螺丝，微微转动十字丝分划板座，使M点对准中丝即可。

检验校正需反复进行数次，直到M点不再偏离中丝为止。

最后拧紧3、（1）、检验在地面上选定相距约80m的A、B两点，并打入木桩或放置尺垫。

安置水准仪于AB的中点。

若水准管轴LL与视准轴CC平行，仪器精平后，分别读出A、B两点水准尺的读数a、b，根据两读数就可求出两点间的正确高差h。

若LL轴与CC轴不平行，也不会影响该高差值的正确性，这是因为仪器到A、B点的距离相等，在所得读数a1、b1中，因两轴不平行所产生的偏差△是相同的，在计算高差时可以抵消。

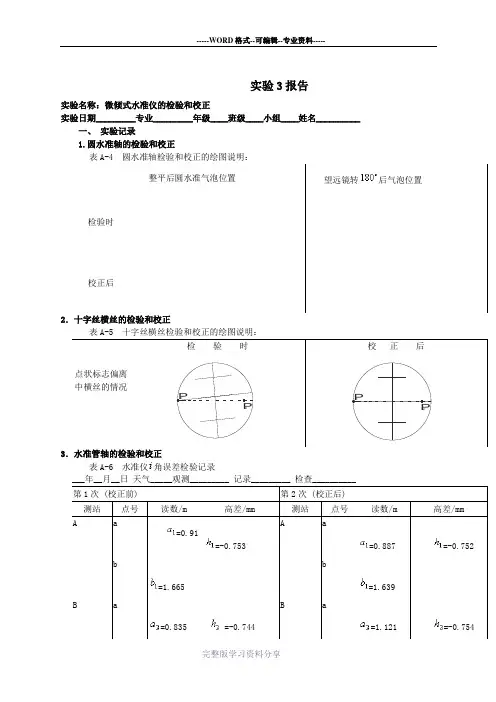

实验3报告实验名称：微倾式水准仪的检验和校正实验日期_________专业_________年级____班级____小组____姓名__________ 一、 实验记录1.圆水准轴的检验和校正表A-4 圆水准轴检验和校正的绘图说明：整平后圆水准气泡位置 望远镜转后气泡位置检验时校正后2．十字丝横丝的检验和校正表A-5 十字丝横丝检验和校正的绘图说明：检 验 时 校 正 后点状标志偏离中横丝的情况PPPP3．水准管轴的检验和校正表A-6 水准仪角误差检验记录___年__月__日 天气_____观测_________ 记录_________ 检查__________ 第1次 (校正前) 第2次 (校正后) 测站 点号 读数/m高差/mm测站点号 读数/m 高差/mmAa=0.91=-0.753Aa=0.887=-0.752 b =1.665b=1.639B a =0.835=-0.744Ba=1.121=-0.754b=1.579 b=1.875＝23.205”＝＋=0.826 ＝ 5.157”＝＋=1.123二、实验成果1．圆水准轴的检校，检验时望远镜转气泡__不居中______，说明___圆水准器轴不平行与竖轴______；校正后望远镜转气泡居中，说明___圆水准器轴平行与竖轴_____________。

2．十字丝横丝的检校，检验时点状标志偏离中横丝__较大______，说明_水准仪竖轴不垂直于十字丝横轴_；校正后点状标志偏离中横丝为零，说明__水准仪竖轴垂直于十字丝横轴___。

3．水准管轴的检校，检验得23.205”，说明___水准管轴不平行于视准轴且误差超过允许值__；校正后__5.157”，说明__水准管轴不平行于视准轴但误差在允许值范围内______。

三、实验答题1.圆水准轴的检校，目的是使水准仪圆水准器轴与竖轴平行，如果该条件不满足，其原因是由于使用过程中仪器发生碰撞或长时间未校正。

2.十字丝横丝的检校，目的是使十字丝横轴垂直于水准仪竖轴，如果该条件不满足，其原因是由于使用过程中未定期进行保养或校正。
