材料科学基础位错理论共57页

z
b 2 r
螺型位错的应力场
柱面坐标表示：
直角坐标表示：
z z G z
Gb 2r
rr r rz 0
式中，G为切变模量，b为柏氏矢量，r为距位错中心的距离
螺型位错应力场的特点： (1)只有切应力分量，正应力分量全为零，这表明螺型位错不引起晶体的膨胀 和收缩。 (2)螺型位错所产生的切应力分量只与r有关（成反比），且螺型位错的应力场 是轴对称的，并随着与位错距离的增大，应力值减小。 (3)这里当r→0时，τθz→∞，显然与实际情况不符，这说明上述结果不适用位错 中心的严重畸变区(r =b)。
因原子间斥力的短程性，能量曲线不是正弦形的，所以上面的估计是过
高的，τc的更合理值约为G/30。实验测定的切变强度比理论切变强度低 2~3 个数量级。 晶体 理论强度（G/30）GPa 实验强度/MPa 理论强度 /实验强度
Fe Al Cu Ni Mo Ti
（柱面滑移）
7.10 2.37 4.10 6.70 11.33
位 错 （Dislocations）
位错基本知识
主要内容
概论
位错的应力场
位错的应变能 位错受力 位错的运动 割阶及其运动 弯结及其运动
0 位错概论 位错理论提出——理论强度和实际强度的差异
• 变形时，若晶体在滑移面两侧相对滑过，则在滑移面上所有的键都要破断 来产生永久的位移。据此，可估算滑移所需的临界分切应力。
• 1947年 Cottrell阐明溶质原子和位错的交互作用并用以解释低碳纲 的屈服现象，第一次成功地利用位错理论解决金属机械性能的具体问题。 同年，Shockley描绘了面心立方形成扩展位错的过程。 • 1950年 Frank和Read共同提出了位错的增殖机制。

返回
1.1 点缺陷
一、点缺陷的形式与分类
• 金属晶体中，点缺陷的存在形式有：空位、间隙原子，置换原子。 • 半金属Si、Ge中掺入三价和五价杂质元素，晶体中产生载流子，得
到P型（空穴）和N型（电子）半导体材料。 • 离子晶体中，单一点缺陷的出现，晶体将失去电平衡。为了保持电
中性，将以复合点缺陷形式出现，形成能较高。
返回
• 半共格界面：（界面能中等） 当相邻晶粒的晶面间距相差较大时，将由若干位
错来补偿其错配，出现共格区与非共格区相间界面。
AB
半共格界面中的 共格区A +非共格区B
返回
• 非共格界面： （界面能高） 当两相邻的晶粒的晶面间距相差很大时，界面上的
原子排列完全不吻合，出现高缺陷分布的界面。
返回
二、界面结构
螺位错柏氏矢量的确定：
b
右旋闭合回路
完整晶体中回路
•
螺位错
∥
b
右螺
左螺
b b
b b
b
b
返回
混合型位错的柏氏矢量
b
bs
be
be b sin bs b cos
返回
2、柏氏矢量的意义
• 意义在于：通过比较反映出位错周围点阵畸变的总积 累（包括强度和取向）。位错可定义为柏氏矢量不为 零的晶体缺陷。
┻
返回
4、实际晶体中的柏氏矢量
• 实际晶体中位错的 b，通常用晶向表示。
b
a
uvw
n
ra b n
u2 v2 w2
b表示错排的程度，称为位错的强度。一般晶体的滑移是
在原子最密集的平面和最密集的方向上进行，所以沿该方
向造成的位错柏氏矢量，等于最短的滑移矢量。（称为初 基矢量）。这种位错称为单位位错。—— 为b最近邻的原子

6
4. 位错反应
位错反应能否进行取决于两个条件：
➢ ①几何条件：反应前的柏氏矢量和等于反应后的柏氏矢量和。
b前b后
b2
注意：b的方向与规定的ξ的正向有关。所
以位错反应中，一般规定反应前位错 线指向节点，反应后离开节点。
b1
b3
➢ ②能量条件：反应后诸位错的总能量小于反应前诸位错的总 能量，这是热力学定律所要求的。
另外另外它还带着两片分别位于它还带着两片分别位于111111和和111111面上的层错以及两个不全位错面上的层错以及两个不全位错在两个在两个111111面的面面的面角上这种由于三个不全位错和两片层错构成的位错组这种由于三个不全位错和两片层错构成的位错组态称为态称为lomerlomercottrellcottrell位错另外另外它还带着两片分别位于它还带着两片分别位于111111和和面上面上的层错以及两个不全位错的层错以及两个不全位错在两个在两个111111面的面角上面的面角上这种由于三个不全位错和两片层错构成的位错组态这种由于三个不全位错和两片层错构成的位错组态称为称为lomerlomercottrellcottrell位错11111111111122111111121122211011122110111211122211111121在外力作用下两个扩展位错向两个滑移面的交线处滑移
a 6112 a 31 1 1 a 211 0
③两个全位错合并成另一全位错。
a 2011 a 21 1 0 a 211 0
④两个位错合并重新组合成另两个位错，如体心立方中：
a 10 a 0 01 a 2 0 11 a 2 1 1 1
8
4. 位错反应
[100 ]
[100 ]
b 2a[100]

1、不要轻言放弃，否则对不ቤተ መጻሕፍቲ ባይዱ自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意 去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦 境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有 久久不会退去的余香。
材料科学基础位错理论 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失 去今生对你的记忆，我不求天长地久的美景，我只要生生世世的轮 回里有你。
谢谢
11、越是没有本领的就越加自命不凡。——邓拓 12、越是无能的人，越喜欢挑剔别人的错儿。——爱尔兰 13、知人者智，自知者明。胜人者有力，自胜者强。——老子 14、意志坚强的人能把世界放在手中像泥块一样任意揉捏。——歌德 15、最具挑战性的挑战莫过于提升自我。——迈克尔·F·斯特利

材料科学基础位错理论位错理论是材料科学领域中的重要概念之一、它是位错理论与晶体缺陷之间相互关联的核心。

本文将从位错的定义、分类和特征出发，进一步介绍位错理论的基本原理和应用。

首先，位错是固体晶体结构中的一种缺陷。

当晶体晶格中发生断裂、错位或移动时，就会形成位错。

位错可以被看作是晶体中原子排列的异常，它具有一定的形态、构型和特征。

根据位错发生的方向和类型，位错可分为直线位错、面位错和体位错。

直线位错是沿晶体其中一方向上的错排，常用符号表示为b。

直线位错一般由滑移面和滑移方向两个参数来表征。

滑移面是指位错的平移面，滑移方向是位错在晶体中的移动方向。

直线位错可以进一步分为边位错和螺位错。

边位错的滑移面为滑移方向的垂直面，螺位错则是在滑移面上存在沿位错线方向扭曲的位错。

面位错是晶体晶格上的一次干涉现象，即滑移面上的两部分之间发生错排。

面位错通常由面位错面和偏移量来描述。

面位错可以是平面GLIDE面位错、垂直GLIDE面位错或螺脚面位错。

体位错是沿体方向上的排列不规则导致的位错。

体位错通常是由滑移面间的晶体滑移产生的。

位错理论的基本原理是通过研究位错在晶体中的移动机制和相互作用，来理解材料的塑性变形和力学行为。

位错理论最早由奥斯勒(Oliver)于1905年提出，他认为材料的塑性变形是由于位错在晶体中游走和相互作用所引起的。

这一理论为后来的位错理论奠定了基础。

位错理论的应用非常广泛。

在材料加工和设计中，位错理论被广泛用于控制材料的力学性能和微观结构。

通过控制位错的生成、运动和相互作用，可以获得理想的材料性能。

同时，位错理论也被用于研究材料的磁性、电子输运和热传导性能等方面。

此外，位错理论也在材料的缺陷工程和腐蚀研究中发挥着重要作用。

通过控制位错的形态和分布，在材料中引入有利于抵抗腐蚀的位错类型，可以提高材料的抗腐蚀性能。

位错理论也可以用于解释材料的断裂行为和疲劳寿命等方面。

总结起来，位错理论是材料科学基础中的重要内容。

2. 螺型位错
设想在简单立方晶体右端施加一切应力，使右端ABCD滑移面 上下两部分晶体发生一个原子间距的相对切变，在已滑移区与未 滑移区的交界处，两侧的上下两层原子发生了错排和不对齐现象， 这个过渡区内的上下二层的原子相互移动的距离小于一个原子间 距，因此它们都处于非平衡位置。这个过渡区就是螺型位错，也 是晶体已滑移区和未滑移区的分界线。之所以称其为螺型位错， 是因为如果把过渡区的原子依次连接起来可以形成“螺旋线”。 此种晶格缺陷被称为螺型位错。螺旋位错分为左旋和右旋。 以大拇指代表螺旋面前进方向，其他四指代表螺旋面的旋转 方向，符合右手法则的称右旋螺旋位错，符合左手法则的称左旋 螺旋位错。
混合位错
2. 位错的攀移 刃型位错还可以在垂直滑移面的方向上运 动即发生攀移。攀移的实质是多余半原子 面的伸长或缩短。
(a)正攀移
刃型位错的攀移 (b)原始位置
(c)负攀移
攀移伴随物质迁移，需要较高能量； 作用于攀移面的正应力、过饱和空位等都有助于攀移。
攀移与滑移区别：
1）攀移伴随物质的迁移，需要空位的扩散，需要热激话， 比滑移需更大能量。 2）低温攀移较困难，高温时易攀移。在许多高温过程如蠕 变、回复、单晶拉制中，攀移却起着重要作用。 3）攀移通常会引起体积的变化，故属非保守运动。 4）作用于攀移面的正应力有助于位错的攀移。 压应力将促进正攀移，拉应力可促进负攀移。 5）晶体中过饱和空位也有利于攀移。
2.位错的增殖 在晶体塑性变形过程中，有大量的位错滑移出 晶体表面而消失，晶体中位错数量按理将越来越少， 但是实验表明，塑性变形过程中位错的数量不仅没 有减少，反而大大增加了，这表明，位错在以某种 方式进行增殖，这个能增殖位错的地方就是位错源。 位错增殖模型： ①L型位错滑移增殖 ②F－R源增殖 ③双交滑移增殖模型 ④位错攀移增殖模型(正攀移 负攀移)

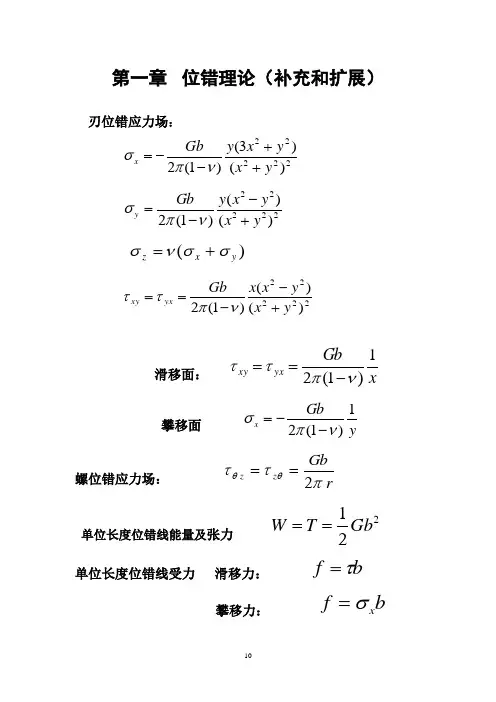

第一章 位错理论（补充和扩展）刃位错应力场：22222)()3()1(2y x y x y Gb x ++--=νπσ22222)()()1(2y x y x y Gb y +--=νπσ)(y x z σσνσ+=22222)()()1(2y x y x x Gb yxxy +--==νπττ滑移面：xGb yx xy 1)1(2νπττ-==攀移面 y Gb x 1)1(2νπσ--=螺位错应力场：r Gb z z πττθθ2==单位长度位错线能量及张力221Gb T W ==单位长度位错线受力 滑移力：b f τ=攀移力： b f x σ=位错线的平衡曲率θθd 2d sin 2R f T =当θd 较小时2d 2d sin θθ≈，故τ2Gb f T R ==R Gb 2/＝τ两个重要公式：Frank －Read 源开动应力l Gb /＝τOrowan 应力λτ/Gb ＝位错与位错间的相互作用1. 不在同一滑移面上平行位错间的相互作用（1）平行刃型位错.)()()1(2222222y x y x x b Gb b f yx x +--'±='±=νπτ式中正号表示b 和b '同向；负号表示b 和b '反向。

沿y 轴的作用力y f 即攀移力.)()3()1(2222222y x y x y b Gb b f x y ++-'='=νπσ）－（b b ', 同号： 0>y f 正攀移 b b ', 反号： 0<y f 负攀移（2）平行螺位错r b Gb b f z r πτθ2'±='±=（3）平行混合型位错可以先将混合型位错分解成纯刃型和纯螺型的两个分量，分别计算刃-刃和螺-螺之间的作用力，最后叠加起来就得到总的作用力。

刃-螺之间无作用力2. 在同一滑移面上平行位错间的弹性相互作用位错的塞积群令第一个位错在0=x的地方，若此障碍只同领先的位错有交互作用，则每一位错所受的作用力j f 可写成01)1(2012＝b x x Gb f n i ji i ij j τνπ∑=≠=---=平衡时j f 应为零，可得n -1个联立代数方程（不包括第一个位错）∑=≠=-=ni ji i ij x x D 10,1τ )1(2νπ-=GbD当n 很大时，求解联立方程的近似解，得到各位错的平衡位置202)1(8-=i n D x i τπ塞积群总长度0028τατπnDD n x L n ≈≈=单位长度上的位错数 0d d i L x D xτπ= 利用)1/4(≈π◆ 塞积群施加在障碍上的切应力设在外切应力0τ作用下，整个塞积群向前移动x δ的距离，外应力作功为x b n δτ0，而障碍对领先位错的作用力作功为x b δτ。

二、密排六方晶体和体心立方晶体中的位错
晶体一样， 同FCC晶体一样，除存在全位错外，也有 晶体一样 除存在全位错外，也有Shockley分位错 分位错 分位错存在， ）、柏 和Frank分位错存在，但它们的结构（有关晶面和晶向）、柏 分位错存在 但它们的结构（有关晶面和晶向）、 氏矢量等各不相同。（ 。（略 氏矢量等各不相同。（略）

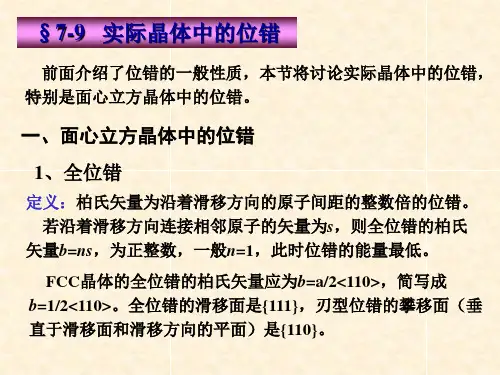

§7-9 实际晶体中的位错
前面介绍了位错的一般性质，本节将讨论实际晶体中的位错， 前面介绍了位错的一般性质，本节将讨论实际晶体中的位错， 特别是面心立方晶体中的位错。 特别是面心立方晶体中的位错。
一、面心立方晶体中的位错 1、全位错 、
定义：柏氏矢量为沿着滑移方向的原子间距的整数倍的位错。 定义：柏氏矢量为沿着滑移方向的原子间距的整数倍的位错。 若沿着滑移方向连接相邻原子的矢量为s， 若沿着滑移方向连接相邻原子的矢量为 ，则全位错的柏氏 矢量b=ns，为正整数，一般 矢量 ，为正整数，一般n=1，此时位错的能量最低。 ，此时位错的能量最低。 FCC晶体的全位错的柏氏矢量应为 晶体的全位错的柏氏矢量应为b=a/2<110>，简写成 晶体的全位错的柏氏矢量应为 ， b=1/2<110>。全位错的滑移面是 。全位错的滑移面是{111}，刃型位错的攀移面（垂 ，刃型位错的攀移面（ 直于滑移面和滑移方向的平面） 直于滑移面和滑移方向的平面）是{110}。 。
2、不全位错 、
柏氏矢量小于滑移方向上的原子间距的位错称为分位错； 柏氏矢量小于滑移方向上的原子间距的位错称为分位错； 分位错 不全位错。 大于原子间距，但不是整数倍的位错称为不全位错 大于原子间距，但不是整数倍的位错称为不全位错。实际研 究中没有必要将它们细分，可以统称为不全位错。 究中没有必要将它们细分，可以统称为不全位错。 (1) Shockley分位错 分位错 右图所示为FCC晶体的(111) 右图所示为FCC晶体的(111) 晶体的 晶面（纸面），注意ABC三层 ），注意 晶面（纸面），注意 三层 原子的位置， 原子的位置，b1为全位错柏氏 矢量。 层及以上原子由B位 矢量。当B层及以上原子由 位 层及以上原子由 置滑移到B位置时 位置时， 置滑移到 位置时，分两步进 行需要的能量更小： → ， 行需要的能量更小：B→C， C→B。 → 。

二. 螺型位错的应力场
如图，在圆柱体中心挖去r0圆柱形中心区后，然后沿XOZ 面切开，并沿Z轴滑移一个柏氏矢量b，再把两个面粘结。
应变为： Z Z
b 2r
Gb 2r
应力为： Z Z G Z
rr zz r rz 0
τ
F F
τ
τ
τ
Fd b
二. 位错的运动
刃型位错的运动
滑 移 攀 移
位错的运动 滑 移 螺型位错的运动 交滑移 位错在滑移面上受到垂至于位错线的作用力，当此力 足够大，足以克服运动阻力时，位错便可以沿着作用力方 向移动，这种沿着滑移面移动的位错运动称为滑移。 刃型位错的位错线还可以沿着垂直于滑移面的方向移 动，刃型位错的这种运动称为攀移。
zz v( xx yy )
xz zx yz zy 0
xy yx D
x( x 2 y 2 ) (x2 y 2 )2
其中： D Gb / 2 (1 )
刃位错周围应力场的特点： 1）应力的大小与r呈反比，与G、b呈正比。 2）有正、切应力，同一地点 |σxx|>|σyy|，σyy较复杂，不作 重点考虑。 3）y>0, σxx<0，为压应力 y<0, σxx>0，为拉应力 y=0, σxx=σyy=0，只有切 应力。
y=±x，只有σxx、σzz 。
四. 位错的弹性应变能 位错的存在引起点阵畸变，导致能量增高，此增量称 为位错的应变能，包括位错核心能与弹性应变能。其中弹 性应变能约占总能量90%。 由弹性理论可知：弹性体变形时，单位体积内的应变 能等于应力乘以其相应的应变的二分之一。 ☺对于螺型位错，单位长度螺旋位错的弹性应变能为：

即： Σb前=Σb后
2）能量条件：反应过程是能量降低的过程。 E∝b2 Σb2前≥Σb2后
扩展位错：一个位错分解成两个半位错和它们中间夹的层错带 构成的位错。
面心立方晶体的滑移
如： 1 a1 10 1 a1 2 1 1 a211
2
6
6
1 a1 10
2
1 a1 2 1
6
1 a211
6
1.5 位错的运动及晶体的塑性变形
派—纳力（Peirls- Nabarro），此阻力来源于周期 排列的晶体点阵。
式中，b为柏氏矢量的模，G：切变模量，v：泊松比 W为位错宽度，W=a/1-v，a为滑移面间距
1）通过位错滑动而使晶体滑移，τp 较小 , 设a≈b，v约为0.3， 则τp为（10-3~10-4）G，仅为理想晶体的1/100~1/1000。
1.6 位错在应力场中的受力
外力使晶体变形做的功=位错在F力作用下移动 ds距离所作的功。
1.7 位错间的相互作用
（1）写出位错间作用力的表达式（不要求计算） （2）分析位错的受力
同符号刃型位错:
/2 稳定平衡位置； /4不稳定平衡位置。
1.9 位错的交割
割阶与扭折
割阶的形成增加了位错线长度，要消耗一定的能量。 因此交割对位错运动是一种阻碍。增加变形困难， 产生应变硬化。
刃型位错的交割/割阶的类型
1.10 位错的增殖与塞积
位错的增殖机制
开动（F-R）位错源的临界切应力
位错的塞积
●当位错在滑移过程中遇到沉淀相、晶界等障碍 物时，可能被阻挡停止运动，并使由同一位错 源增殖的后续位错发生塞积。塞积使障碍处产 生了应力集中。
应变硬化的机制之一
位错塞积群中位错的分布与数量

第三十三页，共142页。
螺型位错
晶体在外切应力τ作用下，右端晶体上下区在滑移面（ABCD） 发生一个原子间距的切变。
的屈服强度。
第十九页，共142页。
二、线缺陷－位错
位错：是晶体中普遍存在的一种线缺陷，它对晶体生长、相变、 塑性变形、断裂及其它物理、化学性质具有重要影响。
位错理论是现代物理冶金和材料科学的基础。 位错概念：并不是空想的产物，相反，对它的认识是建立在深
厚的科学实验基础上。
人们最早提出对位错的设想，是在对晶体强度作了一系列的理 论计算，发现在众多实验中，晶体的实际强度远低于其理论强 度，因而无法用理想晶体的模型来解释，在此基础上才提出来 的。
晶体在一定温度下，有一定的热力学平衡浓度，这是点缺陷区 别于其它类型晶体缺陷的重要特点。
第十二页，共142页。
CUv n N
晶体中空位缺陷的平衡浓度：
设温度 T 和压强 P 条件下，从 N 个原子组成的完整晶体中取 走 n 个原子，即生成 n 个空位。
定义晶体中空位缺陷的平衡浓度为：
Cv n N
第四页，共142页。
二、点缺陷（point defect ）： 晶体中的点缺陷：包括空位、间隙原子和溶质原子，以及由它
们组成的尺寸很小的复合体（如空位对或空位片等）。 点缺陷类型：有空位、间隙原子、置换原子三种基本类型。
第五页，共142页。
1、空位（vacancy） 在晶体中，位于点阵结点的原子并非静止，而在其平衡位置作
第十七页，共142页。
晶体中的间隙原子：也可因热振动，由一个间隙位置迁移到另 一个间隙位置，只不过其迁移激活能比空位小得多。
间隙原子运动过程中，当与一个空位相遇时，它将落入这个空 位，而使两者都消失，此过程称为复合，亦称 “湮没”。

• 1950年以后，由于电子显微镜实验技术的发展，证实了位错的存 在及其运动，位错理论从假设实验证实理论发展。
2
二、分歧 Discrepancy
• 晶体的实际强度（临界分切应力，实测的）约为10-4 ~10-8G，G－晶体的剪切模量
• 根据刚性滑移模型推算的晶体的理论强度，约为0.1G， 远高于实际强度。
§4-3 位错理论的提出
前言
• 位错（dislocation）是晶体中的一维缺陷，即线缺陷 • 但从原子尺度上看，它不是一条线，而是一个直径为
3～5个原子间距的管状原子畸变区，管内原子排列是 混乱的 • 位错的存在对晶体的生长、形变、扩散、再结晶等一 系列行为，以及对物理、化学等性质都有着十分重要 的影响
3
三、经典的滑移模型
刚性滑移模型 Rigid body slip model： 晶体滑移时各部分是作为刚体而相对滑动的，连接
滑移面上下两边原子的结合键将同时断裂。
a
b
S.P. x
4
晶体理论强度的推算： Frankel， 1926年
a
b ’
m
=a
S.P. x
• x = na时，稳定平衡
• x = (2n+1)a/2，亚稳平衡
na < x < (2n+1)a/2，’与x 反向，阻碍滑移
(2n+1)a/2 < x < (n+1)a，’ 与x同向，促进滑移
假设：
xmLeabharlann sin 2 x a
m－最大切应力，振幅 a－周期，一个原子间距
5
续上页：
m
sin
2
x a
对于很小的
x
：

一、解释以下基本概念肖脱基空位：晶体中某结点上的原子空缺了，则称为空位。

脱位原子进入其他空位或者迁移至晶界或表面而形成的空位称为肖脱基空位弗兰克耳空位：晶体中的原子挤入结点的空隙形成间隙原子，原来的结点位置空缺产生一个空位，一对点缺陷（空位和间隙原子）称为弗兰克耳（Frenkel）缺陷。

刃型位错：晶体内有一原子平面中断于晶体内部，这个原子平面中断处的边沿及其周围区域是一个刃型位错。

螺型位错：沿某一晶面切一刀缝，贯穿于晶体右侧至BC处，在晶体的右侧上部施加一切应力τ，使右端上下两部分晶体相对滑移一个原子间距，BC线左边晶体未发生滑移，出现已滑移区与未滑移区的边界BC。

从俯视角度看，在滑移区上下两层原子发生了错动，晶体点阵畸变最严重的区域内的两层原子平面变成螺旋面，畸变区的尺寸与长度相比小得多，在畸变区范围内称为螺型位错混合位错：位错线与滑移矢量两者方向夹角呈任意角度，位错线上任一点的滑移矢量相同。

柏氏矢量：位错是线性的点阵畸变，表征位错线的性质、位错强度、滑移矢量、表示位错区院子的畸变特征，包括畸变位置和畸变程度的矢量就称为柏氏矢量。

=L/υ；单位面积位错露头数ρs=N/s 位错密度：单位体积内位错线的总长度ρυ位错的滑移：切应力作用下，位错线沿着位错线与柏氏矢量确定的唯一平面滑移,位错线移动至晶体表面时位错消失，形成一个原子间距的滑移台阶，大小相当于一个柏氏矢量的值.位错的攀移:刃型位错垂直于滑移面方向的运动,攀移的本质是刃型位错的半原子面向上或向下运动，于是位错线亦向上或向下运动。

弗兰克—瑞德源：两个结点被钉扎的位错线段在外力的作用下不断弯曲弓出后，互相邻近的位错线抵消后产生新位错，原被钉扎错位线段恢复到原状，不断重复产生新位错的，这个不断产生新位错、被钉扎的位错线即为弗兰克-瑞德位错源。

派—纳力：周期点阵中移动单个位错时，克服位错移动阻力所需的临界切应力。

5.位错滑移的点阵阻力（P-N力） 位错滑移会受到晶体点阵的阻力， 源自滑移面上下两层原子发生位移和错配导 致能量的变化，称其为点阵阻力，表示式为
b-位错柏氏矢量大小； W-称为位错宽度，一般w=(1-10)b。 位错受到的作用力大于点阵阻力时，才能进行 滑移。
晶体特性与P-N力： fcc结构的位错宽度大，其P-N力小，故其容易屈 服； bcc相反，其屈服应力大； 共价键和离子键晶体的位错宽度很小，所以表现 出硬而脆的特性。 滑移面滑移方向与P-N力： P-N力与(-d/b)成指数关系； 最密排面的面间距d最大，最密排方向的原子间 距最小(b最小)； 所以，位错滑移面和滑移方向通常是原子密排面 和密排方向。
3.弯曲位错的受力 外力作用下，两端固定的位错弯曲成曲率半径r, 产生力F : 平衡条件：
由于ds=rd,当ds很小时
故：
外力、位错 b、r间关系式。
7.3 位错与晶体缺陷间的交互作用 位错具有应力场，且可移动； 其它位错或点缺陷也有应力场， 位错与其它应力场会相互作用，产生作用力。 一.位错间的交互作用 1.两平行螺型位错的交互作用 在b1应力场作用下，b2 受力为
•当y＝0时(x轴上）, 若x＞0,则fx＞0; 若x＜0,则fx＜0。
结论：
同号位错相互排斥, 位错间距越小,排斥 力越大。
(b)攀移力fy
fy与y同号; 当位错d2在位错d1的滑移面上部时, 攀移力fy是 正值,即指向上;
当d2在d1滑移面下部时, fy为负值,即指向下。
因此,两位错沿y轴方向是互相排斥的。
(2)两个平行的异号刃型位错
• fx和fy的方向与同号位错时相反,
位错d2的稳定位臵和介稳位臵正好互相对换, |x|＝|y|时, d2处于稳定位臵。 • fy与y异号,

材料科学基础位错部分知识点第三章晶体结构缺陷（位错部分）1.刃型位错及螺型位错的特征刃型位错特征：1）刃型位错是由一个多余半原子面所组成的线缺陷；2）位错滑移矢量(柏氏向量)垂直于位错线，而且滑移面是位错线和滑移矢量所构成唯一平面；3）位错的滑移运动是通过滑移面上方的原子面相对于下方原子面移动一个滑移矢量来实现的；4）刃型位错线的形状可以是直线、折线和曲线；5）晶体中产生刃型位错时，其周围的点阵发生弹性畸变，使晶体处于受力状态，既有正应变，又有切应变。

螺型位错特征：1)螺型位错是由原子错排呈轴线对称的一种线缺陷；2)螺型位错线与滑移矢量平行，因此，位错线只能是直线；3)螺型位错线的滑移方向与晶体滑移方向、应力矢量方向互相垂直；4)位错线与滑移矢量同方向的为右螺型位错；为此系与滑移矢量异向的为左螺型位错。

刃型位错螺型位错位错线和柏氏矢量关系（判断位错类型）⊥∥滑移方向∥b∥b位错线运动方向和柏氏矢量关系∥⊥相关概念（ppt上的，大概看一看）：A.位错运动与晶体滑移：通过位错运动可以在较小的外加载荷下晶体产生滑移，宏观显现为产生塑性变形。

B.位错线：位错产生点阵畸变区空间呈线状分布。

对于纯刃型位错，其可以描述为刃型位错多余半原子面的下端沿线。

为了与其它类型位错统一，位错线可表述为已滑移区与未滑移区的交界线。

C.混合型位错：在外力作用下，两部分之间发生相对滑移，在晶体内部已滑移和未滑移部分的交线既不垂直也不平行滑移方向(柏氏矢量b)，这样的位错称为混合位错。

（位错线上任意一点，经矢量分解后，可分解为刃位错和螺位错分量。

晶体中位错线的形状可以是任意的。

）=l/V；单位面积内位错条数来表示位错密度：D.错位密度：单位体积内位错线的长度：ρv=n/S。

（金属中位错密度通常在106~8—1010~121/c㎡之间。

）ρs2.柏氏矢量：1）刃型位错和螺型位错的柏氏矢量表示：2）柏氏矢量的含义：柏氏矢量反映出柏氏回路包含的位错所引起点阵畸变的总累计。

fy
b2
Gb1b2 y(3x 2 y 2 ) 2π(1 ) (x 2 y 2 )32
b2
Gb1b2 y(3x 2 y 2 ) 2π(1 ) (x 2 y 2 )2
2
1
4
3
2
1
4
平行刃位错和螺位错间的交互作用 因为平行的刃位错和螺位错的应力场没有重叠的分量，所
以，它们间的交互作用为零。
ES
Gb 2
4
ln
R r0
(2) 刃型位错应变能
单位长度刃型位错应变能
Ee
Gb2
4 (1
v)
ln
R r0
（3）混合位错的应变能
设混合位错的柏氏矢量b与位错线交角为θ，则：
be b sin, bs b cos
EM Ee ES
Gb2 sin2 lnR Gb2 cos2 lnR
4(1r) r0
a) 位错的应力场 位错线附近的原子偏离了正常位置，引起点阵畸变，从而产 生应力场。 （1）位错中心部，原子排列特别紊乱，超出弹性变形范围 （2）中心区外，应力场用各向同性连续介质弹性理论来处理。 （3）分析位错应力场时，常设想把中心区挖去，而在中心区以 外的区域采用弹性连续介质模型导出应力场公式。 假设：1.完全服从虎克定律，即不存在塑性变形；
定量计算2个位错间交互作用力的简单方法：把其中一个位错 （A）的应力场看作是另一位错（B）的“外加应力场”，这应力 场对B位错的作用力就是A位错对B位错的作用力。
两个平行螺位错间的交互作用
➢ S1和S2是2个平行z轴的螺位错，它们的柏氏矢量分别为b1和b2， S1位错在z轴， S2位错处在(r,θ)处。
如果作用力平行于作用面，则此力为剪力（切力），单位 面积上的切力被称为切应力。它力图改变物体的形状，而不 改变体积。
