飞机维修文及手册查询AMMPPT课件

  • 格式：ppt
  • 大小：5.39 MB
  • 文档页数：82

下载文档原格式

  / 82

合集下载

《飞机维修概论》PPT课件

《飞机维修概论》PPT课件
• 隐蔽功能故障则是指正常使用飞机的人员不能发 现的功能故障，它必须在飞机停机后作检查或测 试时才能被发现，如大部分飞机的火警探测系统 和灭火系统一旦故障就属于隐蔽功能故障，不进 行专门的测试检查就不可能知道其是否已经故障。
精选PPT
12
• 按故障的相互关系可分为单个故障与多重 故障
• 单个故障有两种情况：一是独立原发性故 障；二是从属故障，是由另一产品故障引 起的继发性故障。
• 二、反映飞机状况的有10项，其中具有代表性 的有飞机的不完好停飞架日、飞机完好率、飞 机平均余寿率、发动机平均余寿率。
精选PPT
24
• 三、反映维修设备状况的有5项，主要是技术维护设备 （包括专用地面维护设备、野战修理设备、检测设备和 工具）的在位率和可用率。
• 四、反映技术使用质量的有173项，主要有战斗警报出 动准备时间、作战飞行再次出动准备时间、更换武器配 置方案时的战斗出动准备时间、更换无线电联络方案时 的战斗出动准备时间、技术使用部队/特种工程勤务/先 遣队的收拢和展开时间、与飞机使用有关工作（如定检、 换发、飞行前准备、再次出动准备、飞行后准备、换季、 周期性工作）所花费的工时、教育培训工时、工作时间 损失、完成的各种与飞机使用有关工作的数量、一架飞 机技术使用的工时、各种与飞机使用有关工作的平均时 间长度、出现的不完好数量、飞行事故征候数量、平均 不完好飞行时间、平均故障飞行时间、向制造厂/修理 厂的索赔数量、提出/采纳合理化建议的数量、违反工 作纪律的总数量、工程技术人员违反军事纪律的总数量、 提前换发数量、提前换发的平均飞行时间、良好飞机比 例等。
精选PPT
5
维修的分类
• 按照维修的目的与时机，将其分为：
• 1、预防性维修（PM，Preventive Maintenance）

飞机维护手册(AMM)简介课件

飞机维护手册(AMM)简介课件

参考资料
列出了一些重要的参考资料和标准，用户可 以通过这些资料进一步了解和维护飞机的相 关知识和技术要求。
03
AMM手册的编写规范和 要求
语言和文字规范
总结词：准确、清晰、专业 详细描述：使用准确、简练的语言描 述飞机维护操作，避免使用模糊或含
糊不清的措辞。
总结词：易于理解
详细描述：使用简单易懂的语言，避 免使用过于专业或复杂的术语，确保 手册易于阅读和理解。
说明
对维护程序的详细解释和说明，包括操作步骤、注意事项、安全要求等。
图表和插图
图表
通过各种图表直观地展示数据和信息， 如零件更换周期表、故障率曲线图等。
VS
插图
插图部分提供了飞机各个部件的示意图， 帮助用户更好地理解飞机结构和维护操作 。
附录和参考资料
附录
附录部分包含了手册编制过程中使用的各种 表格、公式和数据，方便用户在维护过程中 随时查阅。
A
B
C
D
环保性
数字化手册减少了对纸张的依赖，有利于 环境保护。
交互性
数字化手册可以加入多媒体元素，提供更 丰富的信息呈现方式，如动画、视频等， 提高阅读和理解效率。
数字化手册的实现方式
电子文档格式
采用PDF、DOC、XLS等电子文档格式，通 过文件存储和传输实现数字化。
在线平台
建立在线平台，将手册内容发布在平台上， 用户通过账号登录访问。
详细描述
遵循行业或公司内部的引用和注释规范， 统一使用标准的引用格式，如APA、MLA 等。
04
AMM手册的数字化发展
数字化手册的优势
可更新性
数字化手册可以随时更新，保证信息的准 确性和时效性，减少因手册过时而导致的

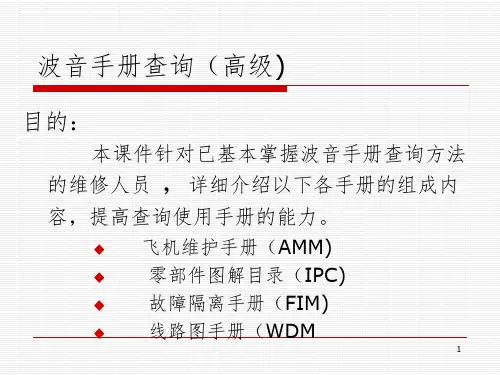

波音手册查询(高级)

波音手册查询(高级)
20章内容介绍：
接地： 机身接地的标准程序
和对于静电敏感装置的标 准操作程序。
38
飞机维护手册（AMM)—特殊章节
20章内容介绍：
扭矩值： 给出各类标准件（螺栓、
螺帽、夹子，卡箍，管路接 头）的标准扭矩值。
39
飞机维护手册（AMM)—特殊章节
20章内容介绍：
杂项： 主要内容包括：跳
开关的复位操作程序， 导线和导线束的检查、 清洁，保护程序以及电 子设备组件的清洁程序。
此页块中给出了针对某些项目的详细检查， 要求符合其明确的标准。一些定量的标准（如 油液渗漏),可作为航线遇到非例行情况时，是 否放行航空器的依据。主要有：
29-00-00 液压油外漏检查
32-11-21 主起减震支柱漏油检查
71-71-00 发动机余油管漏油检查
28-11-00 燃油箱渗漏检查。
23
401-499是拆卸与安装。给出航线可更换 件（LRU)具体的拆装步骤，并提供图例与步骤 相对应。
21
飞机维护手册（AMM)—使用查询
页块：
1-99 描述/功能 101-199 部件位置 201-299 维护操作 301-399 勤务 401-499 拆卸/安装 501-599 调整/测试 601-699 校验/检查 701-799 清洁/喷漆 801-899 修理 901-999 DDG维护程序
201-299的内容是针对某些系统的标准操 作程序，例如：给飞机提供气源、电源、液压 源，启动APU等等。
18
飞机维护手册（AMM)—使用查询
页块：
1-99 描述/功能 101-199 部件位置 201-299 维护操作 301-399 勤务 401-499 拆卸/安装 501-599 调整/测试 601-699 校验/检查 701-799 清洁/喷漆 801-899 修理 901-999 DDG维护程序

机场航线维修部新员培训课件：1-72-1 技术手册培训-AMM、IPC、FIM

机场航线维修部新员培训课件：1-72-1 技术手册培训-AMM、IPC、FIM

AMM有效性
整页有效性
全部有效-ALL 有效性描述
AIRPLANES WITH THE -7 BUS CONTROL UNIT (BCU) (PRE-SB 24-9999)
部件尾号 飞机有效号
段落有效性
AMM页码
内容 描述与操作 排故 维修程序 勤务 拆装 测试 检查 清洁/喷漆 修理
Airframe Systems Group - Chapters 20-49
Chapter 20 - Standard Practices
Standard maintenance procedures applicable to multiple airplane systems. Also contains list of materials.
出厂序号－SERIAL NUMBER 工程可变号－BLOCK NUMBER
B737：PA001-PZ999 B737NG：YA001-YZ999 B757：NA001-NZ999
客户有效号－CUSTOMER NUMBER
飞机编号－B2828
型号－B757-25C 注册号－B－2828 生产线号－565 机身号－N3284 出厂序号－25899 工程可变号－ND222 客户有效号－302
AMM ATA20之前的内容
Chapter 8 - Leveling and Weighing Chapter 9 - Towing and Taxiing Chapter 10 - Parking and Mooring Chapter 11 - Placards and Markings Chapter 12 - Servicing
系统测试 System Test
对系统可调部件进行调节，使系统处于最好性能，并达 到设计状态，定期进行。

飞机维修文及手册查询AMM精品PPT课件

飞机维修文及手册查询AMM精品PPT课件
日期是：2月10日，6月10日，和10月10日。对修改 过的节或页面将在有效页清单上用R（已修改），A （已增加）或D（已删除）来标识。
❖概述
AMM手册
4．飞机维修手册的修订服务：
另外，在飞机有效性清单页上修改过的地方在 其左边空白处用修改竖杠表示。
手册中除封面和每章的封面外，其每一页的右
下角都标有该页编出的日期，同时在页脚中间标识 用户文件编号，有效性清单（LEP）中记录这些信 息用来作为手册内容的权限。
❖概述
AMM手册
1．飞机维修手册的性质与内容 ：
另外，飞机维修手册是客户化手册，在它的封面上 明确地标出该手册是属于某个客户的，该手册只能在 该客户的范围内针对某型飞机使用，而对其他客户相 同型号的飞机是无效的。
❖概述
AMM手册
飞机维修手册主要包括以下内容：
(1)对飞机各系统以及部件的描述，如对液压、 燃油、操纵系统和电器等系统以及起落架等部件的 构成、功能、位置等说明；
❖概述
AMM手册
4．飞机维修手册的修订服务：
（2）临时修订服务 手册临时修订服务将根据需要发行。临时修订
服务也可作为应用户要求结合服务通告而发行。每 次临时修改将编入下次手册的修改中。
每次临时修改会提供一组更新的页，这些页面
在并入下次定期修改前或用其它的临时修改替代前 仍然有效。
AMM手册
❖飞机维修手册的编排结构
2．飞机维修手册的作用：
AMM为飞机维护和维修提供了系统和零部件的 说明，以及提供了各种勤务、维护、检查、排除故 障、系统功能试验、调节、清洁、修理和更换零部 件等工作的详细技术标准和工艺程序等资料。这些 技术资料为飞机航线维护和机库内维护 (修)飞机提 供技术指导和技术支持。

波音常用手册查询

波音常用手册查询

301-399勤务，主要放在AMM的第12章 中，这一章中包含了对充灌项目的说明， 例如：燃油、滑油，液压油和轮胎压力等。
飞机维护手册（AMM)—使用查询
页块：
1-99 描述/功能 101-199 部件位置 201-299 维护操作
401-499是拆卸与安装。给出航线可更换 件（LRU)具体的拆装步骤，并提供图例与 步骤相对应。
工装清单
工装可分为三种类型：
标准工装STD 通用工装COM 特殊工装SPL
飞机维护手册（AMM)—前言
消耗材料与工装供应商清单
飞机维护手册（AMM)—前言
小结：
前言中的introduction部份是对手册格式的说明 及工卡内容的介绍，可通过这部分学习AMM的查 询和使用方法。
前言中的各类清单，方便用户在使用AMM手 册时，查询到相关资料。
故障隔离手册（FIM)
故障隔离手册提供了故障隔离的程序以修复飞机 上的各类故障。
结构修理手册（SRM)
结构修理手册的内容是对飞机结构的损伤及对其 进行修理作出指导性的说明。
维修计划文件（MPD)
维修计划文件给出各类计划维修检查的工作 项目。航空公司可根据MPD制定维修方案和计 划维修工卡。
放行偏离指南（DDG)
此页块中给出了针对某些项目的详细 检查，要求符合其明确的标准。一些定量 的标准（如油液渗漏),可作为航线遇到非 例行情况时，是否放行航空器的依据。主 要有：
29-00-00 液压油外漏检查
32-11-21 主起减震支柱漏油检查
71-71-00 发动机余油管漏油检查
28-11-00 燃油箱渗漏检查。
1
201-299的内容是针对某些系统的标准 操作程序，例如：给飞机提供气源、电源、 液压源，启动APU等等。

飞机维护手册(AMM)简介课件


成维护工作。
如何使用AMM手册
查阅手册
在开始维护工作之前，应查阅相应的AMM手册章节 ，了解所需的维护步骤和标准。
遵循步骤
按照手册中的步骤进行维护，确保每一步都得到执行 。
记录与报告
在完成维护后，应记录工作情况并报告任何异常或问 题。
AMM手册的使用注意事项
版本匹配
确保使用的AMM手册版本与 飞机型号相匹配，避免因版 本不匹配导致错误维护。
定期更新
由于飞机制造商可能更新维 护标准，因此应定期更新 AMM手册以获取最新信息。
专业培训
为了正确理解和使用AMM手 册，维护人员应接受专业培 训。
03
AMM手册的编写规范
编写规范的目的与意义
目的
统一手册的编写标准，确保信息的准 确性和一致性，为使用者提供清晰、 可靠的维护指导。
意义
提高手册的可读性和实用性，降低因 信息不一致或错误导致的维护差错， 保障飞机的安全运行。
AMM的组成与结构
总结词
AMM手册通常由多个部分组成，包括文字描述、插图 、表格和附录等，结构清晰，易于查阅。
详细描述
AMM手册通常包括以下部分：目录、前言、正文、索 引和附录。正文部分包含了飞机各个系统的维护程序和 检查步骤，通常采用图文并茂的方式进行说明，便于读 者理解。目录部分列出了手册的正文内容，方便读者快 速找到所需章节。前言部分介绍了手册的使用方法和注 意事项。索引部分提供了手册内容的快速检索方式，方 便读者查找相关内容。附录部分则包含了重要的补充信 息和资料。
案例二：某飞机制造商AMM手册的编制过程
总结词
该案例深入剖析了某飞机制造商如何编制AMM手册，涉及手册的内容组织、编制流程、评审与发布 等方面的内容。

波音手册查询(高级)

出现在面板或显示器上的故障 如：故障灯、故障旗、警告信息，显示值不正常等 飞行机组在驾驶舱或工作中发现的故障 勤务人员发现的故障 维修人员发现的故障
故障隔离手册（FIM)—故障类型
此页块包含了系统和设备的各类测试以及对 某些部件的调整的要求。 测试一般分为三个等级： 操作测试（ Operational Test）：仅为 了证实系统或组件可正常工作
功能测试（ Functional Test）：需判 定系统或组件所有功能正常并符合系统或 组件的最小容许要求和设计规范 系统测试（ System Test）：包含所有的 调节规定和容限，以使系统和组件的特性 保持在最大效能和设计规范。
飞机维护手册（AMM)—使用查询
页块：
1-99 描述/功能 101-199 部件位置 201-299 维护操作 301-399 勤务 401-499 拆卸/安装 501-599 调整/测试 601-699 校验/检查 701-799 清洁/喷漆 801-899 修理 901-999 DDG维护程序
20章内容介绍：
接地：
机身接地的标准程序 和对于静电敏感装置的标 准操作程序。
飞机维护手册（AMM)—特殊章节
20章内容介绍：
扭矩值： 给出各类标准件（螺栓、 螺帽、夹子，卡箍，管路接 头）的标准扭矩值。
飞机维护手册（AMM)—特殊章节
20章内容介绍：
杂项：
主要内容包括：跳 开关的复位操作程序， 导线和导线束的检查、 清洁，保护程序以及电 子设备组件的清洁程序。
20章内容介绍：
修理与更换： 航空器上所安装的 各类机械元件（如：钢 索、钢索滑轮、液压软 管，0型封圈）和电气元 件（如：设备组件、电 路卡，爆炸帽）的标准 维护程序。

飞机维修的各种手册介绍-manual-课件PPT


ATA章节
❖ 70 - STD. PRACTICES ENGINE ❖ 71 - POWER PLANT ❖ 72 - ENGINE ❖ 73 - ENG. FUEL & CONTROL ❖ 74 - IGNITION ❖ 75 - AIR ❖ 76 - ENGINE CONTROLS ❖ 77 - ENGINE INDICATING ❖ 78 - EXHAUST ❖ 79 - OIL ❖ 80 - STARTING
SYSTEM ❖ 49 - AIRBORNE AUX.
POWER
ATA章节
STRUCTURE
❖ 51 - STD. PRACT. & STRUCTURES ❖ 52 - DOORS ❖ 53 - FUSELAGE ❖ 54 - NACELLES/PYLONS ❖ 55 - STABILIZERS ❖ 56 - WINDOWS ❖ 57 - WINGS
飞机维修资料
主要作用 主要来源 相关知识 常用手册
主要介质 PMA使用 公司资料
主要资料来源
❖ 波音资料 ❖ 厂家资料 ❖ 公司资料
主要的波音资料
❖ 客户化资料 ❖ 非客户化资料
客户化的波音资料
❖ 飞机维护手册－AMM ❖ 飞机件号手册－IPC ❖ 飞机线路图手册－WDM ❖ 飞机系统图册－SSM ❖ 故障隔离手册－FIM ❖ 发动机手册－PPBM ❖ 自测试手册－BITE MANUAL ❖ 故障报告手册－FRM
非客户化的波音资料
❖ 大修手册－OVERHAUL MANUAL ❖ 结构修理手册－STRUCTURAL REPAIR ❖ 工具设备手册－ILLUSTRATED TOOL AND
EQUIPMENT MANUAL ❖ 无损探伤手册－NONDESTRUCTIVE TEST

飞机维护手册AMM简介讲义



维修手册 (M M)，

翻修和零部件维护手册 (OH/CMM);

结构修理手册(SRM);

载重平衡手册;

维修计划文件 (MPD);
第二类
标准材料、工艺、零件手册;
手册
无损检测手册 (NDT);

路线手册 (WDM);

图解零件目录 (IPC);

故障隔离手册 (FM);

服务通告、改装通告等等。
22 Auto Flight

22章 自动驾驶
23 Communications

23章 通讯
24 Electrical Power

24章 电源
25 Equipment/Furnishings

25章 设备/设施
26 Fire Protection

26章 防火
27 Flight Controls
维修方案解决的是什么时间去干什么。法定 技术文件中的各类手册是解决如何干的问题。
上述两项内容构成维修企业维修工作规范。民 航总局所颁发的民用航空器维修行业标准，对维 修行为又作了规范，使全行业维修工作达到安全、 有效的目的。
§ 1·4 手册的管理
作为法定技术文件的手册，成为维修方案的 构成部分，直接纳入适航部门检查、监督范围。 手册的完整性与可靠性，则成为工程部门首先要 考虑的问题。根据机队规模、机型多少，航空公 司分别设立资料室 (组)、资料科、资料处对手册 实施全方位地管理和控制。这些管理，事实上己 从飞机引进先期准备即已开始，谈判确定资料项 目、数量、分配方案，接收工作 (飞机交付前接 收项目、随机接收项目)资料上报工作以及资料 更新责任划分。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2) 系统或者部件故障诊断，包含系统或者部 件常见的故障、引起故障的原因、故障诊断程序以 及推荐的修理；
概述
AMM手册
飞机维修手册主要包括以下内容：
(3) 各种勤务工作，包括添加燃油、滑油和机轮 轮胎充气等程序；
(4) 维修实践，包括常规修理工作程序、简要 的拆装、调节和检测等程序；
概述
AMM手册
概述
AMM手册
3．飞机维修手册的有效性 ：
概述
AMM手册
3．飞机维修手册的有效性 ：
正文内容页的修订有效性。正文的每一章最前面 都有飞机有效性清单页（EFFECTIVE PAGES）， 正文内容页的修订有效性是指手册中每页对应的有效 性，通过核对内页右下角的修订日期和有效页清单中 给出的修订日期，判断查阅手册具体章节页是否现行 有效，如图所示。
飞机维修手册主要包括以下内容：
(5) 拆卸与安装，包括拆装的准备工作、所 需的设备、材料以及零部件详细的拆装程序等；
(6) 调节与测试，包括调节程序和测试程序， 测试程序包含部件功能检测和系统检测；
(7) 检测与检查，为航线维护提供各种磨损 极限、零部件的裂纹、凹坑和间隙以及液面指示、 压力和电阻等数据与标准；
概述
AMM手册
飞机维修手册主要包括以下内容：
(8) 清洗与喷涂，包括恢复、修理零部件各种 表面的程序和使用化学溶剂的注意事项等；
(9) 已批准的修理，包括塑料表面、密封件、 螺栓孔等细小的损伤修理。注意：不包括结构（件） 的修理。若要对结构进行修理必须按飞机结构修理 手册的规定去修理。
概述
AMM手册
概述
AMM手册
4．飞机维修手册的修订服务：
（2）临时修订服务 手册临时修订服务将根据需要发行。临时修订
服务也可作为应用户要求结合服务通告而发行。每 次临时修改将编入下次手册的修改中。
每次临时修改会提供一组更新的页，这些页面
在并入下次定期修改前或用其它的临时修改替代前 仍然有效。
AMM手册
飞机维修手册的编排结构
飞机维修手册及文件 多媒体课件
主讲教师: 陈 律
飞机维修文件及手册查询
概述
AMM手册
1．飞机维修手册的性质与内容：
飞机维修手册（Aircraft Maintenance Manual，简 称AMM）是由飞机制造厂家按照ATA规范100要求 制定, 属于适航当局可接受的技术文件。AMM是制 定飞机维护和修理方案的依据，也是飞机维修单位 对飞机进行维护和修理最重要的手册。中国民用航 空规章规定飞机的维护和修理内容和修理工艺、程 序等必须符合法定技术文件的要求。
AMபைடு நூலகம்手册
飞机维修手册的编排结构
2．AMM的前言编排：
AMM的前言包含标题页(Title)、飞机有效性 对照表(Effective Aircraft)、手册发送说明 (Transmittal Letter)、修订重点说明(Highlight)、 有效页清单 (Effective Pages) 、章节有效性 (Effective Chapter)、修订记录(Revision Record)、 临时修订记录(Record of Temporary Revision)、维 修服务通告清单(Service Bulletin List)、简介 (introduction)等。
日期是：2月10日，6月10日，和10月10日。对修改 过的节或页面将在有效页清单上用R（已修改），A （已增加）或D（已删除）来标识。
概述
AMM手册
4．飞机维修手册的修订服务：
另外，在飞机有效性清单页上修改过的地方在 其左边空白处用修改竖杠表示。
手册中除封面和每章的封面外，其每一页的右
下角都标有该页编出的日期，同时在页脚中间标识 用户文件编号，有效性清单（LEP）中记录这些信 息用来作为手册内容的权限。
概述
AMM手册
1．飞机维修手册的性质与内容 ：
另外，飞机维修手册是客户化手册，在它的封面上 明确地标出该手册是属于某个客户的，该手册只能在 该客户的范围内针对某型飞机使用，而对其他客户相 同型号的飞机是无效的。
概述
AMM手册
飞机维修手册主要包括以下内容：
(1)对飞机各系统以及部件的描述，如对液压、 燃油、操纵系统和电器等系统以及起落架等部件的 构成、功能、位置等说明；
概述
AMM手册
3．飞机维修手册的有效性 ：
概述
AMM手册
4．飞机维修手册的修订服务：
飞机维修手册通过修订服务保持其内容现行有效。
有效页清单将提供每次修改记录。飞机维修手册有 正常修改和临时修改两种。
概述
AMM手册
4．飞机维修手册的修订服务：
（1）正常修订服务 B737飞机维修手册每年有三次正常修订服务，
1．AMM的整体编排：
AMM整体编排的结构也是按ATA规范100 的规则编排的，手册分为:临时修改(Temporary Revisions)、前言(Front Matter)、章节(Chapter) 组成。
AMM手册 飞机维修手册的编排结构
1．AMM的整体编排：
临时修改(Temporary Revisions) 前言(Front Matter) 章节(Chapter)
2．飞机维修手册的作用：
AMM为飞机维护和维修提供了系统和零部件的 说明，以及提供了各种勤务、维护、检查、排除故 障、系统功能试验、调节、清洁、修理和更换零部 件等工作的详细技术标准和工艺程序等资料。这些 技术资料为飞机航线维护和机库内维护 (修)飞机提 供技术指导和技术支持。
概述
AMM手册
3．飞机维修手册的有效性 ：
概述
AMM手册
3．飞机维修手册的有效性 ：
概述
AMM手册
3．飞机维修手册的有效性 ：
A:表示增加页; R:表示改版页; D:表示删除页； O:表示覆盖页； C:表示应客户要求发起的更改。
概述
AMM手册
3．飞机维修手册的有效性 ：
手册正文页的飞机构型有效性在手册正文页的左
下角用文字表示。如果某页内容对某型飞机的所有 飞机都有效，则在左下角标有全部（ALL）字样， 其示例，如图所示。
（1）飞机维修手册的有效性; （2）正文内容页的修订有效性 ; （3）手册正文页的飞机构型有效性；
概述
AMM手册
3．飞机维修手册的有效性 ：
AMM的有效性是指该手册对某一特定机型的哪 些飞机有效。以B737-800型飞机的AMM为例，在 手册的扉页中有标明该手册适用于哪些B737-800的 飞机，如图所示。
