三电迁改流程图

电力迁改工程流程一、现场工程量调查1 、交叉角度、交叉里程点（是否同时跨越复线）2 、征地界宽、铁路边线与线路关系3 、两侧杆塔呼称高、杆塔类型、基础类型、及延伸线路杆塔情况，杆塔上是否有通讯设施（ADSS、OPGW）、杆塔档距及距铁路边线距离。

4 、地面附着物、农作物、道路、电力通讯线路、树木、房屋、河流及排水沟、水池（养殖水池）的情况5 、地点名称、村屯乡镇、上级管辖单位、6 、与铁路土建单位技术交底7 、梁场里程点二、与发包单位签订合同1 、工程数量2 、工作内容3 、工程价款4 、工程地点5 、工程名称6 、甲乙双方单位全称及税号、开户行、账号7 、双方责任8 、开竣时间9 、确定内业资料版本三、具体实施具体实施时有两种形式，如果由产权单位全程组织实施则与产权单位签订电力迁改委托合同，进行下列流程的（一）、（三）、（六）、（七）项；如果由我方自行组织实施则由产权单位向设计、监理、施工单位授权，按照（一）至（七）项逐项实施。

（一）向产权单位申请1 、清单数量表(线路名称、电压等级、杆塔号、回路)2 、申请函（单位名头、工程名称）3 、产权单位接待部门（发展策划部）4 、专项工程负责人5 、同时开展调度部门停电计划、线路实验费用，生计部、输电部设计标准。

（二）、向设计单位申请（供电公司委托授权）1 、设计部门、产权单位、三电迁改部门联合勘察现场2 、签订合同工程数量工作内容(规划文件→初设图纸→施工图纸→竣工图纸，如有电子版)工程价款（勘察、设计费）工程名称双方责任双方户名、税号、开户行、账号3 、与勘察人员做地勘及地表勘察情况4 、与主设确定设计方案（杆塔型号、基础形式、导线形式、悬垂形式、避雷形式）（三）、设计初步审查会1 、参加部门：设计部门（线路地下管线路径图、规划文件、初审图纸、初涉说明）产权单位（发展策划部、生产技术部、输电部、调度中心、客户中心、基础建设部、运行部、工管部）建设单位三电迁改部门、2 、会场地点3 、会场时间4 、会务用餐5 、会务招待用品（投影仪、电源插排）6 、会议准备材料（如需）7 、建设单位如同意设计，出会议纪要，并由第三方审定概算金额（如迁改费用为据实结算）（四）、与施工单位签订协议（供电公司委托授权）1 、签订合同：人力运输张力放线跨越外购土征占地（如在合同内）其他费用2 、材料采购（由于电监会出台三不指定，材料、施工单位、生产厂家）3 、甲方是否参加材料采购招投标（签订材料及施工包死合同）（五）、与监理单位签订协议（供电公司委托授权）1 、签订合同：合同内容合同价款施工地点双方责任开竣工时间工程名称双方户名、税号、开户行、账号2 、内业资料版本及交接方式（六）、征地协调1 、国家发改委文件、中标书、地级政府文件、当地征占地赔补标准、当地农作物品种、农作物亩产量、农作物价格、2 、与当地、国土局办理用地手续3 、办理公路跨越手续4 、办理铁路跨越手续5 、办理河流跨越手续6 、与村镇级主管人员确定征地面积（包括支重（铁）办现场农作物地表附着物清点）7 、即时与产权单位生计部调度中心掌握停电时间（七）、与产权单位进行验收交接1 、验收报告2 、交接文件四、报送三电整体施工竣工资料五、根据施工进度及签订合同条款支付工程款，即与发包单位（业主进行月、季度验工通信、管道迁改工程流程一、现场工程量调查1 、交叉角度、交叉里程点（是否同时跨越复线）2 、征地界宽、铁路边线与线路关系3 、地点名称、村屯乡镇、上级管辖单位、4 、与铁路土建单位技术交底二、与发包单位签订合同1 、工程数量2 、工作内容3 、工程价款4 、工程地点5 、工程名称6 、甲乙双方单位全称及税号、开户行、账号7 、双方责任8 、开竣时间9 、确定内业资料版本三、具体实施具体实施时有两种形式，如果由产权单位全程组织实施则与产权单位签订相应迁改委托合同，进行下列流程的（一）、（五）、（六）项；如果由我方自行组织实施则由产权单位向设计、监理、施工单位授权，按照（一）至（六）项逐项实施。

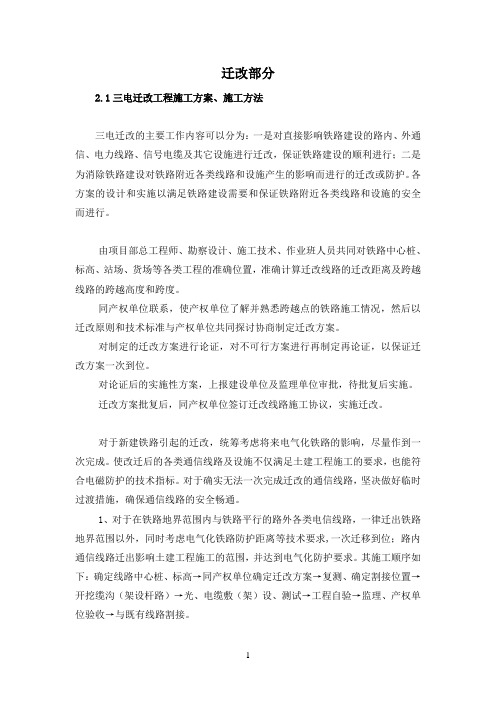

迁改部分2.1三电迁改工程施工方案、施工方法三电迁改的主要工作内容可以分为：一是对直接影响铁路建设的路内、外通信、电力线路、信号电缆及其它设施进行迁改，保证铁路建设的顺利进行；二是为消除铁路建设对铁路附近各类线路和设施产生的影响而进行的迁改或防护。

各方案的设计和实施以满足铁路建设需要和保证铁路附近各类线路和设施的安全而进行。

由项目部总工程师、勘察设计、施工技术、作业班人员共同对铁路中心桩、标高、站场、货场等各类工程的准确位置，准确计算迁改线路的迁改距离及跨越线路的跨越高度和跨度。

同产权单位联系，使产权单位了解并熟悉跨越点的铁路施工情况，然后以迁改原则和技术标准与产权单位共同探讨协商制定迁改方案。

对制定的迁改方案进行论证，对不可行方案进行再制定再论证，以保证迁改方案一次到位。

对论证后的实施性方案，上报建设单位及监理单位审批，待批复后实施。

迁改方案批复后，同产权单位签订迁改线路施工协议，实施迁改。

对于新建铁路引起的迁改，统筹考虑将来电气化铁路的影响，尽量作到一次完成。

使改迁后的各类通信线路及设施不仅满足土建工程施工的要求，也能符合电磁防护的技术指标。

对于确实无法一次完成迁改的通信线路，坚决做好临时过渡措施，确保通信线路的安全畅通。

1、对于在铁路地界范围内与铁路平行的路外各类电信线路，一律迁出铁路地界范围以外，同时考虑电气化铁路防护距离等技术要求,一次迁移到位；路内通信线路迁出影响土建工程施工的范围，并达到电气化防护要求。

其施工顺序如下：确定线路中心桩、标高→同产权单位确定迁改方案→复测、确定割接位置→开挖缆沟（架设杆路）→光、电缆敷（架）设、测试→工程自验→监理、产权单位验收→与既有线路割接。

2、对与铁路交叉的地埋光、电缆，在路基施工前采取在路基两侧适当距离内更换光、电缆并增加防护的方式在路基下防护通过。

其中对不同等级的光缆采取不同的迁改方式，一般本地网线路按改迁500－1000m、增加1—2个接头考虑；而各电信公司所属长途网光缆则按整盘换缆改迁2000—3000m、不增加接头设计。

三电迁换工作流程详解下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、前期准备1. 确定迁换范围和时间：明确需要迁换的电力、电信和广播电视设施的范围，以及迁换的具体时间安排。

三电迁改方案迁改工程迁改整体原则三电迁改工作的整体原则是：经济合理、技术可行、安全可靠。

具体实施时应做到：现场调查，优化方案；充分准备、超前安排；精心组织，确保进度；作好协调，迁改到位；优质高效，服务全程。

以设计文件为准则，严格依据设计标准施工。

积极与建设单位、产权单位、当地政府等相关部门联系，搞好迁改施工的协调配合。

理顺进度与质量、进度与安全之间的关系，使三者协调统一，确保迁改工程质量、进度、安全目标的实现。

建立以项目经理部为责任中心的安全保证体系，推行安全标准工地建设，保证施工全过程的安全。

以标准化管理为基础，现代化科技为手段，合理组织，抓住重点地段的迁改及施工中的控制项目，超前安排，确保主体工程顺利实施。

强化内部管理，运用新工艺、新技术提高功效;积极主动地与产权单位谈判协商,设计最佳迁改方案,降低成本。

三电迁改工作共分为五个步骤进行：第一步先进行现场调查，落实产权单位,掌握既有被迁改线路状况、产权单位执行的技术标准、主体工程的施工进度、范围、步骤、方法等基本情况。

第二步会同产权单位、主体施工单位就每一条需迁改线路，协商并落实具体迁改方案、迁改费用及其它事项。

第三步也是具体实施阶段，严格执行双方协定的安全、质量、技术、工期、环保等标准，确保一次成优。

第四步为自检验收阶段，对迁改完的项目，由项目经理部组织产权单位、主体工程施工单位及其它有关单位按照预定方案和技术标准进行现场验收，确保满足各方面的要求。

第五步清理和恢复施工现场，对施工前移开的草皮或其他植被恢复原地。

重点地段的迁改工作能否及时到位，直接影响到整体建设速度，因此加强重点地段的领导工作，实行项目经理部主要领导包段、包项目负责制，是顺利开展重点地段迁改工作的关键。

重点突出，统筹规划，对于已经影响施工的迁改项目，需打破常规，特事特办，以保证主题工程顺利施工。

迁改工程施工方案一、迁改施工总体方案接到中标通知书后，立即组织技术人员、施工队伍、施工机械和试验检测设备快速进场，技术人员组织现场调查，掌握铁路走向，了解通信、电力、管线等迁改对象的位置、既有技术状况、产权管理单位、技术标准、地质资料等。

三电迁改方案————————————————————————————————作者：————————————————————————————————日期：迁改工程迁改整体原则三电迁改工作的整体原则是：经济合理、技术可行、安全可靠。

具体实施时应做到：现场调查，优化方案；充分准备、超前安排；精心组织，确保进度；作好协调，迁改到位；优质高效，服务全程。

以设计文件为准则，严格依据设计标准施工。

积极与建设单位、产权单位、当地政府等相关部门联系，搞好迁改施工的协调配合。

理顺进度与质量、进度与安全之间的关系，使三者协调统一，确保迁改工程质量、进度、安全目标的实现。

建立以项目经理部为责任中心的安全保证体系，推行安全标准工地建设，保证施工全过程的安全。

以标准化管理为基础，现代化科技为手段，合理组织，抓住重点地段的迁改及施工中的控制项目，超前安排，确保主体工程顺利实施。

强化内部管理，运用新工艺、新技术提高功效;积极主动地与产权单位谈判协商,设计最佳迁改方案,降低成本。

三电迁改工作共分为五个步骤进行：第一步先进行现场调查，落实产权单位,掌握既有被迁改线路状况、产权单位执行的技术标准、主体工程的施工进度、范围、步骤、方法等基本情况。

第二步会同产权单位、主体施工单位就每一条需迁改线路，协商并落实具体迁改方案、迁改费用及其它事项。

第三步也是具体实施阶段，严格执行双方协定的安全、质量、技术、工期、环保等标准，确保一次成优。

第四步为自检验收阶段，对迁改完的项目，由项目经理部组织产权单位、主体工程施工单位及其它有关单位按照预定方案和技术标准进行现场验收，确保满足各方面的要求。

第五步清理和恢复施工现场，对施工前移开的草皮或其他植被恢复原地。

重点地段的迁改工作能否及时到位，直接影响到整体建设速度，因此加强重点地段的领导工作，实行项目经理部主要领导包段、包项目负责制，是顺利开展重点地段迁改工作的关键。

重点突出，统筹规划，对于已经影响施工的迁改项目，需打破常规，特事特办，以保证主题工程顺利施工。

制表：日期：年月日
说明：1.本表由施工单位编制，以每处迁改工点为单位，一式六份，施工单位两份，其余各一份。

2.各单位签字并盖章。

说明：本表由施工单位编制，以每处迁改工点为单位，一式六份，施工单位二份，其余各一份；示意图应标注图例、主要参数等情况。

新建铁路
说明：本表由施工单位编制，以每处迁改工点为单位，照片较多时，可以按多页处理。

说明：1. 本表由施工单位编制，以每处迁改工点为单位。

2.“竣工说明”中需描述竣工后的工点设施与铁路的空间关系，是否影响铁路运营、工程质量以及其他注意事项。

3. 各单位需签字并盖章。

电力迁改工程流程—、现场工程量调查1、交叉角度、交叉里程点（是否同时跨越复线）2 、征地界宽、铁路边线与线路关系3 、两侧杆塔呼称高、杆塔类型、基础类型、及延伸线路杆塔情况,杆塔上是否有通讯设施（ADSS OPGW杆塔档距及距铁路边线距离。

4 、地面附着物、农作物、道路、电力通讯线路、树木、房屋、河流及排水沟、水池（养殖水池）的情况5 、地点名称、村屯乡镇、上级管辖单位、6 、与铁路土建单位技术交底7 、梁场里程点二、与发包单位签订合同1 、工程数量2 、工作内容3 、工程价款4 、工程地点5 、工程名称6 、甲乙双方单位全称及税号、开户行、账号7 、双方责任8 、开竣时间9 、确定内业资料版本三、具体实施具体实施时有两种形式，如果由产权单位全程组织实施则与产权单位签订电力迁改委托合同，进行下列流程的（一）、（三）、（六）、（七）项；如果由我方自行组织实施则由产权单位向设计、监理、施工单位授权，按照（一）至（七）项逐项实施。

（一）向产权单位申请1 、清单数量表（线路名称、电压等级、杆塔号、回路）2 、申请函（单位名头、工程名称）3 、产权单位接待部门（发展策划部）4 、专项工程负责人5 、同时开展调度部门停电计划、线路实验费用，生计部、输电部设计标准。

（二）、向设计单位申请（供电公司委托授权）1 、设计部门、产权单位、三电迁改部门联合勘察现场2 、签订合同工程数量工作内容（规划文件T初设图纸T施工图纸T竣工图纸，如有电子版）工程价款（勘察、设计费）工程名称双方责任双方户名、税号、开户行、账号3 、与勘察人员做地勘及地表勘察情况4 、与主设确定设计方案（杆塔型号、基础形式、导线形式、悬垂形式、避雷形式）（三）、设计初步审查会1 、参加部门：设计部门（线路地下管线路径图、规划文件、初审图纸、初涉说明）产权单位（发展策划部、生产技术部、输电部、调度中心、客户中心、基础建设部、运行部、工管部）建设单位三电迁改部门、2 、会场地点3 、会场时间4 、会务用餐5 、会务招待用品（投影仪、电源插排）6 、会议准备材料（如需）7 、建设单位如同意设计，出会议纪要，并由第三方审定概算金额（如迁改费用为据实结算）（四）、与施工单位签订协议（供电公司委托授权）1 、签订合同：人力运输张力放线跨越外购土征占地（如在合同内）其他费用2 、材料采购（由于电监会出台三不指定，材料、施工单位、生产厂家）3、甲方是否参加材料采购招投标（签订材料及施工包死合同）（五）、与监理单位签订协议（供电公司委托授权）1 、签订合同：合同内容合同价款施工地点双方责任开竣工时间工程名称双方户名、税号、开户行、账号2 、内业资料版本及交接方式（六）、征地协调1、国家发改委文件、中标书、地级政府文件、当地征占地赔补标准、当地农作物品种、农作物亩产量、农作物价格、2、与当地、国土局办理用地手续3 、办理公路跨越手续4、办理铁路跨越手续5 、办理河流跨越手续6 、与村镇级主管人员确定征地面积（包括支重（铁）办现场农作物地表附着物清点）7 、即时与产权单位生计部调度中心掌握停电时间（七）、与产权单位进行验收交接1 、验收报告2 、交接文件四、报送三电整体施工竣工资料五、根据施工进度及签订合同条款支付工程款，即与发包单位（业主进行月、季度验工通信、管道迁改工程流程—、现场工程量调查1、交叉角度、交叉里程点（是否同时跨越复线）2 、征地界宽、铁路边线与线路关系3 、地点名称、村屯乡镇、上级管辖单位、4 、与铁路土建单位技术交底二、与发包单位签订合同1 、工程数量2 、工作内容3 、工程价款4 、工程地点5 、工程名称6 、甲乙双方单位全称及税号、开户行、账号7 、双方责任8 、开竣时间9 、确定内业资料版本三、具体实施具体实施时有两种形式，如果由产权单位全程组织实施则与产权单位签订相应迁改委托合同，进行下列流程的（一）、（五）、（六）项; 如果由我方自行组织实施则由产权单位向设计、监理、施工单位授权，按照（一）至（六）项逐项实施。

新建洛湛铁路益娄段三电拆迁及临永结合电力工程施工组织设计XX公司2010年12月12日施工组织设计一．工程概况：1.工程名称：新建洛湛铁路娄益段“三电”拆迁及临永结合电力工程。

2。

工程范围:新建洛湛铁路娄益段益阳东站(石长线K189+49既洛湛线DK0+000)至娄底东站（湘黔线K117+000既洛湛线DK104+365。

63）范围内的临永电力工程及“三电”拆迁工程。

3。

顾客单位：石长铁路有限责任公司益娄段工程建设指挥部。

4。

工程主要内容：临永电力工程及“三电”拆迁工程等。

5.主要工程数量 (见附表1）6。

建设总工期：90个历日二.编制依据和总体构思1。

编制依据1.1石长铁路有限责任公司益娄段工程建设指挥部颁发的《投标邀请书》、《招标文件》及业主对本工程招投标批示精神.1。

2铁道部现行的电气装置安装工程施工及验收规范、规定、标准。

1.3我处积累的类似工程相关经验和现场调查资料。

1。

4处颁ISO9002《质量保证手册》及有关程序文件。

2.总体构思2.1确保工程质量。

充分运用我处人材济济、技术领先、经验丰富、装备精良、协调能力强的整体优势及施工积累的成功经验，精心设计、精心组织、精心施工，保证工程质量一次验收合格率100％，工程优良率90%以上，达到部优工程.2.2确保提前竣工，严格执行建设项目总进度计划，从优化施工组织入手，确保投标工程总工期于签定合同之日起90个历日达到竣工.2。

3确保安全.建立以项目经理为责任中心的生产安全管理网络，针对该线施工特点,细化多级安全责任制,实现安全线。

2.4树立信誉。

坚持“顾客至上、信誉第一"，全心全意地为业主着想, 把业主的需要当作我们的责任，用我们的诚挚的服务和科学的施工,为业主创造最完美的工程.三.安全质量目标:1.质量方针科学管理、技术先进、精心设计、精心施工，为社会提供时代精品，用一贯的优质向顾客承诺，以诚挚的服务树企业信誉。

2.质量目标工程质量执行铁道部、电气化专业的《工程质量检验评定标准》，本工程施工的所有工程成品的使用功能符合设计图纸要求：分项、分部和单位工程质量达到评定验收标准，一次验收合格率达到100％，单位工程优良率达到90%以上。
