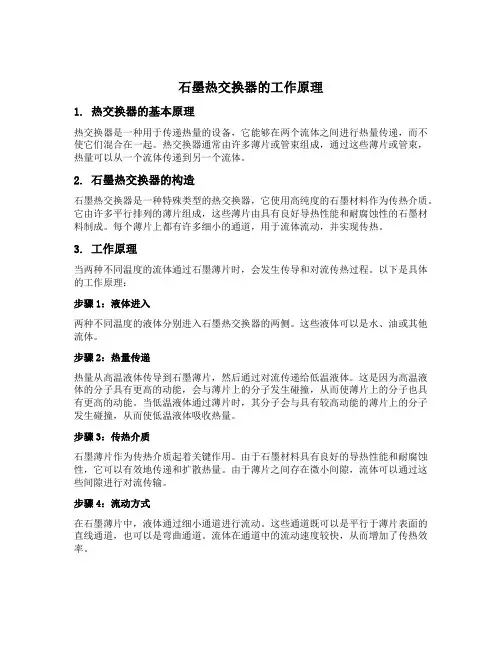

石墨热交换器的工作原理1. 热交换器的基本原理热交换器是一种用于传递热量的设备，它能够在两个流体之间进行热量传递，而不使它们混合在一起。
热交换器通常由许多薄片或管束组成，通过这些薄片或管束，热量可以从一个流体传递到另一个流体。
2. 石墨热交换器的构造石墨热交换器是一种特殊类型的热交换器，它使用高纯度的石墨材料作为传热介质。
它由许多平行排列的薄片组成，这些薄片由具有良好导热性能和耐腐蚀性的石墨材料制成。
每个薄片上都有许多细小的通道，用于流体流动，并实现传热。
3. 工作原理当两种不同温度的流体通过石墨薄片时，会发生传导和对流传热过程。
以下是具体的工作原理：步骤1：液体进入两种不同温度的液体分别进入石墨热交换器的两侧。
这些液体可以是水、油或其他流体。
步骤2：热量传递热量从高温液体传导到石墨薄片，然后通过对流传递给低温液体。
这是因为高温液体的分子具有更高的动能，会与薄片上的分子发生碰撞，从而使薄片上的分子也具有更高的动能。
当低温液体通过薄片时，其分子会与具有较高动能的薄片上的分子发生碰撞，从而使低温液体吸收热量。
步骤3：传热介质石墨薄片作为传热介质起着关键作用。
由于石墨材料具有良好的导热性能和耐腐蚀性，它可以有效地传递和扩散热量。
由于薄片之间存在微小间隙，流体可以通过这些间隙进行对流传输。
步骤4：流动方式在石墨薄片中，液体通过细小通道进行流动。
这些通道既可以是平行于薄片表面的直线通道，也可以是弯曲通道。
流体在通道中的流动速度较快，从而增加了传热效率。
步骤5：热量平衡通过石墨薄片的传热过程是一个动态平衡过程。
在传热过程中，高温液体的温度会下降，而低温液体的温度会上升，直到两者达到热平衡。
步骤6：换向为了使两种液体都能充分利用石墨薄片上的传热面积，液体在进出口之间进行周期性换向。
这样可以确保液体在薄片上进行对流传热，并使整个石墨热交换器的传热效率更高。
4. 石墨热交换器的优势与其他类型的热交换器相比，石墨热交换器具有以下优势：优良的导热性能由于使用高纯度的石墨材料制成，石墨薄片具有出色的导热性能，可以实现高效率的传热。
列管石墨换热器结构石墨换热器是一种常用于工业领域的换热设备，它利用石墨材料的优异导热性能，实现了高效的热量传递。
其中，列管石墨换热器是一种常见的石墨换热器结构。
本文将详细介绍列管石墨换热器的结构及其工作原理。
一、列管石墨换热器的结构列管石墨换热器主要由外壳、管束、管板、管座等部分组成。
外壳是换热器的主体结构，通常由碳钢或不锈钢制成，具有良好的强度和密封性。
管束是换热器的核心部分，由大量的石墨管组成，这些石墨管即是热媒流动的通道，也是热量传递的载体。
管板则用于固定和密封石墨管，通常由不锈钢制成，具有耐腐蚀性能。
而管座则用于支撑和固定管束，通常由碳钢或不锈钢制成，具有良好的强度和稳定性。
在列管石墨换热器中，石墨管的排列方式有多种，常见的有等间距排列和三角排列两种。
等间距排列是指石墨管在管板上均匀排列，形成规则的方阵状布局；而三角排列则是指石墨管按照一定的角度排列，形成类似蜂窝状的布局。
这两种排列方式各有优劣，具体选择取决于换热器所处理的介质和工艺要求。
二、列管石墨换热器的工作原理列管石墨换热器的工作原理主要基于热量传导和流体传热两个过程。
首先，热源通过石墨管内壁传导热量，使得管内的工作介质温度升高。
同时，冷却介质经过石墨管外壁，吸收热量并降低温度。
通过这样的热量传导过程，热源的热量被传递给冷却介质，实现了热量的转移。
在换热过程中，流体传热是一个关键环节。
通过管束内的石墨管，热量可以高效传递给流经管内的工作介质。
同时，冷却介质流经管束外的石墨管，与管内的工作介质进行热交换，吸收热量并带走。
在这个过程中，流体的流速和流量对换热效果起着重要的影响。
因此，合理设计和控制流体的流态参数，对于提高列管石墨换热器的换热效率具有重要意义。
三、列管石墨换热器的应用列管石墨换热器由于其结构简单、换热效率高等特点，在许多领域得到广泛应用。
例如，列管石墨换热器可以用于化工行业中的蒸馏、蒸发、吸收等过程，实现不同介质之间的热量转移。
圆块孔石墨换热器结构和性能引言换热器是工业生产中常用的设备，其主要用途是在加热或冷却过程中传递热量，在能量转换和热利用中起着关键作用。
随着科技的不断发展和进步，换热器的种类也越来越多样化，其中圆块孔石墨换热器因其通体无缝且优质的导热性能备受关注。
圆块孔石墨换热器的结构圆块孔石墨换热器主要由导热筒体、孔板、卡箍和焊盘等组成。
导热筒体是圆柱形的，通常采用石墨管材制成。
孔板是圆形的，其周围固定着若干块不同的石墨板。
卡箍通常是环形的，用于将石墨板和导热筒体紧密固定在一起。
焊盘则用于连接导热筒体和其它设备，使换热系统构成一个完整的热交换装置。
圆块孔石墨换热器采用的圆形结构设计，使得其在装配和维护方面更加方便。
每个孔板都可以被分离开来进行单独的清洗和维护，且不需要拆卸整个换热器。
这种结构设计可以大大降低换热过程中的维护和运营成本，同时也提高了整个设备的使用寿命。
圆块孔石墨换热器的性能圆块孔石墨换热器具有许多优秀的性能，包括优良的导热性能、高温稳定性和耐腐蚀性等。
其中，优良的导热性能是其最大的特点之一。
导热筒体和孔板都是采用石墨材料制成，具有很好的导热性能，因此能够快速有效地传递热量。
此外，石墨材料还具有非常好的高温稳定性，在高温环境下依然能够很好地工作。
另外，圆块孔石墨换热器还有非常好的耐腐蚀性能。
由于石墨材料本身就是一种化学惰性材料，因此可以有效地抵御酸、碱、盐等化学物质的侵蚀。
这使得圆块孔石墨换热器在各种酸碱环境下都能够非常稳定地运行。
此外，圆块孔石墨换热器还具有非常好的耐高压性能和耐磨性能。
这些性能使得圆块孔石墨换热器可以在各种高压和高磨损的环境下运行，从而适用于各种不同的工业和生产应用场合。
总结圆块孔石墨换热器具有结构简单、易于维护、优良的导热性能、高温稳定性、耐腐蚀性等优秀的性能。
这些性能使得其在各种工作环境中都能够稳定地运行，并带来更好的工业生产效益。
在工业应用上，圆块孔石墨换热器已经广泛应用于石油化工、电力工业、生物化学、食品加工等领域，为各行各业带来了更加便捷、高效、环保的设备解决方案。
石墨换热器（化工1101 祖雪薇110830118）1、石墨换热器结构石墨换热器基体为圆柱体，中间有直径为350mm的孔，使圆柱体变为圆筒体（如图1）。
圆柱体有较稳定的结构强度，易于密封，在结构中不用胶结剂，而且采用聚四氟乙烯O型圈密封介质，加装压力弹簧作热胀冷缩的自动补偿机构，下部有介质再分配室，增强紊流效应，结构强度高，耐热耐压性强，抗冲击性能好，体积利用率高，传热效率高，便于检修。
图1 石墨换热器结构简图2、石墨换热器工作原理石墨不但具有耐酸腐蚀性，而且具有良好热传导性能，将石墨芯体做成垂直和水平互相分隔开的块孔式结构，当两种介质彼此通过时，高温介质不断地把热量传给石墨换热器，低温介质不断从换热器得到热量，从而实现了热交换。
3、石墨换热器优缺点优点：1、耐腐蚀性：适用不氧化或弱氧化强酸、碱类、盐溶液、有机酸大部分的有机溶剂和复合介质。
2、高导热性：导热系数高于许多金属，仅次于铜和铝，比碳钢大2 倍，比不锈钢大5 倍，居非金属材料之首，适合制作各种换热设备。
3、线膨胀系数小、耐高温、耐热冲击。
4、表面不易结垢，无污染。
5、机械加工性能好。
6、密度小，重量轻。
缺点：石墨换热器分为块孔式和管壳式两种。
块孔式石墨换热器的主要缺点是一旦出现泄漏很难查找出，也不容易修复。
管壳式石墨换热器的缺点是石墨管的强度相对较低，使用的蒸汽压力不能超过0.15MPa；受热介质的流速低，只能控制在2 ～3m/s；进出口温差只能控制在2 ～4℃，换热器的体积大。
4、石墨换热器的应用基于以上优点，石墨换热器在冷轧酸洗线及化工、石油、农药等行业得到日益广泛的应用。
现主要介绍石墨换热器在酸洗线中的应用。
在冷轧酸洗工序中，石墨换热器通过酸泵从酸槽一端将酸抽出，泵入石墨换热器，经石墨换热器加热又排回酸槽的另一端，由于这一过程是连续进行的，故实现了石墨换热器对酸的加热，见图2。
图2 石墨换热器在酸洗线中工作原理简图石墨换热器改变了酸的受热方式，使酸提温均匀，缩短了提温时间，降低了蒸汽消耗，减少了能源浪费，提高了工作效率；石墨换热器增加了酸的流动性，对带钢表面产生了一定的冲刷效果，加速了去除氧化铁皮的进程。
石墨换热器的结构及正确维护石墨换热器的结构石墨换热器是一种专门用于换热的设备，一般由石墨换热管和支撑装置构成。
石墨换热管通常是由石墨制成，并具有良好的热传导性能，可以有效地将热量传递到换热介质中。
支撑装置则用于固定和支撑石墨换热管，以确保其正常工作。
石墨换热器的结构很简单，但却非常重要。
这是因为换热器的结构直接关系到换热器的工作效率以及使用寿命。
当换热器的结构出现问题时，可能会导致一系列的换热问题，甚至损坏整个设备。
石墨换热器的正确维护对于石墨换热器的正确维护，可以从以下几个方面入手：定期清洗石墨换热管内部石墨换热器的管内可能会积累很多污垢，如果不及时清理，就会导致管道阻塞，影响热交换的效果。
因此，我们需要定期清洗石墨换热管的内部。
通常可以采用高压水或者化学物质对管道进行清洗。
定期检查支撑装置的稳定性支撑装置是石墨换热器的重要组成部分，其稳定性直接影响到整个石墨换热器的工作效率和安全性。
因此，我们需要定期检查石墨换热器的支撑装置，并确保其稳定性。
定期检查石墨换热器的渗漏情况如果石墨换热器出现渗漏情况，就会影响设备的正常运行，甚至会带来危险。
因此，我们需要定期检查石墨换热器的渗漏情况，并及时处理。
定期更换石墨换热器的密封件石墨换热器的密封件一般是由橡胶或者硅胶制成的。
如果密封件出现老化或者损坏，就会导致热交换液泄漏，影响设备的正常工作。
因此，我们需要定期更换石墨换热器的密封件。
总结石墨换热器是一种重要的换热设备，其正确的维护对于设备的正常运行和延长使用寿命都非常重要。
对于石墨换热器的维护，我们需要从定期清洗管道、检查支撑装置、检查渗漏情况以及更换密封件几个方面入手，以确保设备的安全、高效运行。
石墨制浮头列管式换热器的流体流动特性分析石墨制浮头列管式换热器是一种常见的热交换设备，其具有较高的换热效率和良好的流体流动特性。
本文将对石墨制浮头列管式换热器的流体流动特性进行分析。
首先，我们来介绍一下石墨制浮头列管式换热器的基本结构。
该换热器由石墨制的浮头、列管及管板等组成。
石墨制的浮头具有较大的接触面积，能够实现高效的换热。
而列管则起到支撑和固定作用，保证流体能够顺利地通过换热器。
管板则将列管与浮头连接起来，形成一个完整的换热系统。
在石墨制浮头列管式换热器中，流体的流动特性对于换热效果有着重要的影响。
流体流动方式可以分为单相流动和多相流动两种情况，不同的流动方式会对换热效果产生不同的影响。
对于单相流动的情况，流体在换热器中的流动是稳定的，主要通过对管壁的对流换热来实现热量的传递。
在这种情况下，流体的流速和流道的尺寸对于换热效果有着重要的影响。
一般来说，较高的流速和较小的流道尺寸能够促进流体与管壁之间的热量交换，从而提高换热效率。
在多相流动的情况下，流体中同时存在气体和液体两种相态。
在石墨制浮头列管式换热器中，多相流动主要发生在浮头和列管之间的空间中。
多相流动的特点是流动速度较高，流体之间存在复杂的相态转换和相互作用。
这种情况下，除了流速和流道尺寸的因素外，还需要考虑气液两相的分布、流动和相互作用等因素。
石墨制浮头能够提供较大的表面积，有利于气液两相之间的接触和热量交换。
此外，在石墨制浮头列管式换热器中，还需要考虑流体流动的均匀性和流动的阻力。
均匀的流动分布可以确保整个换热器的换热效果均匀，而流动阻力会影响流体的流速和压降，进而影响热传导和流体的流动特性。
因此，为了实现更好的换热效果，需要合理设计换热器的流道结构和管道布局，以减小流体流动的阻力。
石墨制浮头列管式换热器的流体流动特性分析不仅需要考虑上述因素，还需要经过实验和数值模拟的验证。
实验通常采用流量计、压力计和温度计等仪器设备对流体的流动性能进行测试，从而获取相关的数据和参考指标。
石墨换热器结构引言石墨换热器是一种常用于化工领域的换热设备，其结构设计直接影响其换热效率和使用寿命。
本文将详细介绍石墨换热器的结构特点和设计要求。
结构特点石墨换热器的主要结构特点如下：1. 管束石墨换热器的核心组件是管束，它由许多石墨管组成。
这些石墨管在换热过程中起到导热传质的作用。
为了增加热交换面积和换热效率，通常会采用多根并行布置的管束。
2. 管板管束在石墨换热器中的固定和支撑需要依靠管板。
石墨换热器通常具有两个管板，一个位于石墨管束的顶部，另一个位于底部。
这些管板由耐高温材料制成，如陶瓷或金属。
3. 进出口管道石墨换热器需要与其他设备或系统进行介质的交换。
因此，它通常包括进出口管道，用于连接石墨管束和其他设备。
进出口管道需要具备耐腐蚀性和耐高温性能。
4. 外壳石墨换热器的外部由外壳包裹，主要用于保护内部组件，增加结构的稳定性。
外壳一般由钢材制成，具有一定的强度和密封性。
结构设计要求为了确保石墨换热器的正常运行和寿命，其结构设计需要满足以下要求：1. 材料选择石墨换热器的结构材料需要具备高温和腐蚀性介质的耐受能力。
在选择材料时，必须考虑介质的温度、压力和化学成分等因素。
通常情况下，石墨、陶瓷和不锈钢等材料被广泛应用于石墨换热器的结构中。
2. 结构强度石墨换热器在工作过程中会承受高温和压力的影响。
因此，其结构设计必须具备足够的强度和刚度，以确保设备的稳定性和安全性。
3. 换热效率石墨换热器的设计要求在保持结构强度的同时，最大限度地提高换热效率。
通过合理的管束布局和管径选取等措施，可以提高热传导效率和换热面积，从而提高整体的换热效率。
4. 清洁和维护石墨换热器的结构应设计得易于清洁和维护。
这包括便于拆卸和安装管束以及清除内部堵塞物。
合理的结构设计可以降低维护和清洁的成本，并延长设备的使用寿命。
结论石墨换热器的结构设计是确保其正常运行和高效换热的关键。
通过选择适当的材料、优化结构强度和提高换热效率，可以实现石墨换热器的稳定运行和长期使用。
块孔石墨换热器结构一、引言在工业生产和能源领域，换热器是非常重要的设备之一。
而块孔石墨换热器作为一种新型的高效换热器，具有独特的结构和优异的性能，在石油化工、冶金、环保等领域得到广泛应用。
本文将对块孔石墨换热器结构进行全面、详细和深入的探讨，以期更好地了解该设备的原理和特点。
二、块孔石墨的特性块孔石墨是指孔隙率大于25%的石墨材料。
它具有以下几个特性： 1. 高导热性能：块孔石墨由于其内部孔隙结构，具有优异的导热性能，热传导系数可达到200-300W/(m·K)，远远高于传统金属材料。
2. 抗腐蚀性能强：块孔石墨具有优异的耐腐蚀性能，可以抵抗酸、碱、有机溶剂等多种腐蚀介质的侵蚀。
3. 质轻、强度高：由于其孔隙率较高，块孔石墨的密度相对较低，但强度却很高，可以承受较大的压力。
4. 良好的自润滑性：块孔石墨具有良好的润滑性能，可以减少设备运行过程中的摩擦和磨损。
三、块孔石墨换热器的结构3.1 基本结构块孔石墨换热器的基本结构包括三部分：换热介质流体管道系统、石墨块孔隙系统和外壳。
其中，石墨块孔隙系统是核心部分，用于实现换热。
外壳起到保护和固定的作用，可以是金属材料或其它适合的材质。
3.2 石墨块孔隙系统石墨块孔隙系统是块孔石墨换热器的关键组成部分。
它由许多互相平行、相互连接的孔道组成。
这些孔道可以是直径为几毫米的圆孔，也可以是波纹形状的孔道。
这种孔道结构可以增加换热面积，提高换热效率。
3.3 换热介质流体管道系统换热介质流体管道系统用于流动介质的进出和分配。
它通常由进口管道、出口管道以及与石墨块孔隙系统连接的管道组成。
这些管道根据实际需求可以采用不同材质，如不锈钢、铜等。
3.4 外壳外壳是块孔石墨换热器的外部保护壳体，用于固定和保护石墨块孔隙系统。
外壳可以采用金属材料，如碳钢、不锈钢等。
外壳的结构形式可以是圆柱形、方柱形等，根据实际应用需求来确定。
四、块孔石墨换热器的工作原理块孔石墨换热器通过其石墨块孔隙系统实现换热的过程。
石墨换热器结构引言:石墨换热器是一种高效的热交换设备，广泛应用于化工、制药、石油、电力等工业领域。
其独特的结构设计使其具有优异的传热性能，能够实现高效的热能转移。
本文将详细介绍石墨换热器的结构，包括主要组成部分和工作原理。
一、总体结构石墨换热器通常由壳体、管束、密封件等几个主要组成部分构成。
壳体是换热器的外部结构，一般由轴向分割的两个筒体组成，中间有管板将两个筒体连接在一起。
管束则是换热器的核心部分，由一系列平行布置的换热管组成。
密封件用于确保换热器的密封性能，一般由橡胶或金属制成。
二、壳体结构壳体是石墨换热器的外部结构，主要用于容纳管束，并提供支撑和导流作用。
壳体通常由轴向分割的两个筒体组成，其中一个筒体上设有进出口口。
在壳体内部，有一个管板将两个筒体连接在一起，并固定住管束。
管束通过管板与进出口口相连接，形成冷热流体的循环通道。
三、管束结构管束是石墨换热器的核心部分，是实现热能转移的关键组件。
管束由一系列平行布置的换热管组成，管束的数量和布局根据具体的工艺需求而定。
换热管通常由石墨材料制成，具有良好的导热性能和耐腐蚀性能。
换热管的内外壁经过特殊处理，以增加其表面积和换热效率。
管束两端通过管板与进出口口相连接，形成冷热流体的循环通道。
四、密封件结构密封件用于确保石墨换热器的密封性能，防止流体泄漏。
密封件一般由橡胶或金属制成，具有较好的弹性和密封性能。
在石墨换热器的壳体和管束连接部分，安装有密封件以确保其密封性能。
同时，在进出口口等位置也会安装密封件以避免泄漏。
五、工作原理石墨换热器通过壳体将流体分成冷热两侧，冷热流体分别通过管束的内外壁进行传热。
当冷热流体分别从管束的两端进入时，它们会在管束内部的换热管上交替流动，实现传热。
此时，冷热流体在换热管的内外壁之间发生传热，达到冷热流体之间热能转移的目的。
结论:石墨换热器是一种高效的热交换设备，其结构设计非常重要。
壳体、管束和密封件是石墨换热器的主要组成部分，各自承担着不同的功能。
石墨换热器一、特点及应用人造石墨材料的导热系数达到100～130W/M·K,是碳钢的三倍，不锈钢的六倍，是唯一的一种既耐腐蚀又有高导热率的材料。
石墨换热器是传热组件用石墨制成的换热器。
制造换热器的石墨应具有不透性，常用浸渍类不透性石墨和压型不透性石墨。
石墨换热器按其结构可分为块孔氏、管壳式和板式3种类型。
块孔氏：有若干个带孔的块状石墨组件组装而成。
管壳式：管壳式换热器在石墨换热器中占有重要地位，按结构又分为固定式和浮头式两种。
板式：板式换热器用石墨板粘结而成。
此外，还有沉浸式、喷淋式和套管式等（见蛇管式换热器、套管式换热器）。
石墨换热器耐腐蚀性好，传热面不易结垢，传热性能良好。
但石墨易脆裂，抗弯，抗拉强度低，因而只能用于低压，即使是承压能力最好的块孔状结构，其工作压力一般也仅为0.3～0.5兆帕，温度–20℃—165℃。
石墨换热器成本高，体积大，使用不多。
它主要用于盐酸、硫酸、醋酸和磷酸等腐蚀性介质的换热，如用作醋酸和醋酸酐的冷凝器等。
二、型号说明YKA30—16/10—5换热器面积冷却水孔直径气相孔直径石墨块外径石墨结构（圆块式）三、安装说明石墨换热器气相接口为石墨、易碎。
安装过程中应使用软垫圈且垫圈稍厚一些（可用生料带多缠绕几圈）。
上下连接法兰的螺栓拧进螺栓孔不得超过100mm，拧进过多会把石墨盘顶碎。
按螺栓拧进操作顺序依次对角上紧，扭矩不得超过80N·M。
四、操作规程操作员工在使用时应根据本设备使用介质的MSDS表，合理配戴好劳动防护用品。
1、检查列管冷凝器的冷却水管低进高出的接法与保温完好情况。
2、使用时，先打开冷凝器的冷却水出管阀门，再徐徐打开冷却水进管阀门，检查表压力是否正常范围以内。
然后根据工艺要求，用冷却水进管阀门调节冷却水的流量，达到最佳冷却效果。
注: 使用时严禁开冷却水进管阀门旁的回管阀以防冷却水短路.3、根据冷却水的特性控制好温差(5度)，以防换热器结垢。
石墨换热器石墨换热器结构石墨换热器按其结构可分为块孔式﹑管壳式和板式3种类型。
块孔式﹕由若干个带孔的块状石墨组件组装而成。
管壳式﹕管壳式换热器在石墨换热器中占有紧要地位﹐按结构又分为固定式和浮头式两种。
板式﹕板式换热器用石墨板粘结制成。
另外﹐还有沉浸式﹑喷淋式和套管式等（见蛇管式换热器﹑套管式换热器）。
石墨换热器耐腐蚀性能好﹐传热面不易结垢﹐传热性能良好。
但石墨易脆裂﹐抗弯和抗拉强度低﹐因而只能用于低压﹐即使承压本领块孔状结构﹐其工作压力一般也仅为0.3～0.5兆帕。
石墨换热器的本钱高﹐体积大﹐使用不多。
它重要用于盐酸﹑硫酸﹑醋酸和磷酸等腐蚀性介质的换热﹐如用作醋酸和醋酸酐的冷凝器等。
石墨管材依据其浸渍的料子不同，分为合成树脂浸渍、水玻璃树脂浸渍以及沥青浸渍。
石墨换热器特性石墨换热器耐腐蚀性能好，传热面不易结垢，传热性能良好。
但石墨易脆裂，抗弯和抗拉强度低，因而只能用于低压，即使承压本领块孔状结构，其工作压力一般也仅为0.3～0.5兆帕。
列管石墨换热器（1张）石墨换热器的本钱高，体积大，使用不多。
它重要用于盐酸、硫酸、醋酸和磷酸等腐蚀性介质的换热，如用作醋酸和醋酸酐的冷凝器等。
重要用在氯碱化工、石油化工、氟化盐、钛白、锆业、氯化石蜡、单晶硅氟化工等生产行业。
石墨换热器分类①块孔式:由若干个带孔的块状石墨元件组装而成。
②管壳式：管壳式换热器在石墨换热器中占有紧要地位，按结构又分为固定式和浮头式两种。
管壳式换热器（shell and tube heat exchanger）又称列管式换热器。
是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。
这种换热器结构较简单，操作牢靠，可用各种结构料子（重要是金属料子）制造，能在高温、高压下使用，是应用的类型。
③板式：板式换热器用石墨板粘结制成。
另外，还有沉浸式、喷淋式和套管式等（见蛇管式换热器、套管式换热器）。
板式换热器是由一系列具有肯定波纹形状的金属片叠装而成的一种新型高效换热器。
BYK型圆块式石墨换热器使用说明上海宝润净化工程有限公司BYK型圆块式石墨换热器的结构和特点：结构：圆块式石墨换热器是由若干带有物料孔道的石墨换热块，上、下石墨封头及圆桶钢壳体和上下盖板等主要零件组成，零件之间用氟衬垫密封，并以长螺栓加弹簧预紧力紧固。
特点：1、结构坚固，石墨块体主要承受压应力，能充分利用石墨材料抗压强度高的特点，可耐较高的操作压力和热冲击。
2、结构紧凑，占地面积小。
3、适应性强，可用于加热、冷却、冷凝、蒸发、再沸、吸收、解吸等许多化工过程。
4、零件的互换性好，采用积木式可拆卸组合结构，只需数量不多的标准元件便可组装成各种不同换热面积的设备，其拆卸、安装、清洗、检修和运输方便，对制造和维修具有巨大的优越性。
5、每对石墨块之中，两相介质均采用短通道，并有再分配室，有利于产生湍流效应，从而提高传热效率。
6、螺杆装设压缩弹簧，设备组装完成后，在非操作状态下就受到一定的预压缩应力，操作时在介质压力作用下，整个组装件仍可处于压应力状态，在操作温度下由于石墨件与金属件的线膨胀系数不同或温度不同，所产生的伸缩量不同，弹簧可起补偿作用。
使石墨件不至于承受过大应力，又保证具有衬垫密封所必需的压紧力，同时还可避免设备组装时因拧紧螺栓的外力过大而使石墨件损坏。
操作注意事项：1、圆块式石墨换热器的换热元件石墨材料性能为脆性材料，初始加热时蒸汽阀门应逐渐开启，避免产生液击损坏石墨块。
避免撞击换热器本体。
2、长期不用时应将圆块式石墨换热器底座上的管堵卸下放尽冷凝水，以免冬天冻裂石墨块。
3、换热器顶盖及外壳易受到跑冒滴漏的酸性等腐蚀性液体的侵蚀，如有发现应及时用水冲洗，以免外壳遭到腐蚀。
4、本换热器内部不耐强碱，避免强碱进入内部破坏浸渍树脂造成渗漏。
5、请在本换热器指明规定的温度、压力以内使用。
上海宝润净化工程有限公司设备示意图BYK-X型圆块孔式石墨换热器基本参数注：工作压力0-0.7Mpa；温度：-20-170℃；5。
石墨换热器：石墨换热器的介绍石墨换热器是一种可以高效传递热能的设备，通常用于化工、发电、钢铁等工业领域。
在这篇文档中，我们将介绍石墨换热器的基本结构、工作原理和应用场景。
石墨换热器的基本结构石墨换热器由进出口管道、石墨板、壳体和密封装置等组件组成。
其中，石墨板是石墨换热器的核心部件，它由多层石墨片组成，中间夹有金属板，形成一个板式热交换器。
石墨板的每一层都是平行而间隔的，所以流体可以在板上形成复杂的流路，从而实现高效的传热。
石墨换热器的密封装置包括管板、法兰、胶垫等部件，用于保证流体不会泄漏。
进出口管道和壳体采用金属材料制成，可以承受高温、高压和腐蚀性介质的侵蚀。
石墨换热器的工作原理石墨换热器的工作原理基于板式热交换器的原理，即利用较小的热面积实现高效的传热效果。
当两种不同温度的流体在石墨板上流动时，热能就会从高温流体传递到低温流体。
流体一般通过对流方式进行传热，也可以通过强制对流、沸腾等方式来实现传热。
石墨板由许多小石墨片组成，每个石墨片都有一定的厚度和热传导系数。
因此，在流体经过石墨板时，热能可以通过石墨片快速传递，实现高效的传热效果。
石墨换热器的应用场景石墨换热器可以应用于许多不同的领域，特别是那些需要高效传热的领域，如化工、发电、钢铁、石油等行业。
此外，石墨换热器还可以应用于医药、食品、冶金等行业的生产和制造过程中。
在化工领域，石墨换热器常用于各种化工流程中，如反应器的冷却、沸腾传热等。
在发电行业，石墨换热器可以用于汽轮机的冷却和换热系统，可以提高发电效率并节省能源。
在钢铁行业，石墨换热器可以用于高炉冷却系统、钢水净化、热处理等工艺。
总结石墨换热器是一种高效传热设备，在化工、发电、钢铁等行业有广泛的应用。
石墨板是石墨换热器的核心部件，可以通过较小的面积实现高效的传热。
如果你在以上行业工作或学习，石墨换热器的了解对你的职业发展可能有帮助。
列管石墨换热器结构一、列管石墨换热器的结构特点列管石墨换热器是一种常用于化工、石油、制药等工业领域的换热设备，它具有以下结构特点：1. 石墨材质：列管石墨换热器的主体部分采用石墨材质制成，石墨具有耐腐蚀、耐高温、导热性能好等特点，能够满足多种工况的需求。
2. 列管结构：换热器内部由多根石墨管组成，管与管之间通过管板连接，形成一个管束，流体在管内外进行热交换。
石墨管的直径、壁厚等参数可根据实际需求进行设计。
3. 导流板：为了增加热交换效果，换热器内部还设置有导流板。
导流板的作用是引导流体在管束内均匀流动，避免出现短路现象，提高换热效率。
4. 法兰连接：列管石墨换热器的进出口通常采用法兰连接，方便安装和拆卸，同时也减少了泄漏的风险。
二、列管石墨换热器的工作原理列管石墨换热器是通过热传导的方式实现热交换的。
具体工作原理如下：1. 流体流动：冷却介质和被冷却介质分别进入换热器的进口和出口，流经石墨管的内外表面。
冷却介质通过石墨管的内部流动，而被冷却介质则通过石墨管的外部流动。
2. 热传导：冷却介质与被冷却介质之间通过石墨管壁进行热传导，实现热量的交换。
石墨作为优良的导热材料，能够有效地传导热量，提高换热效率。
3. 导流作用：在石墨管束内部设置的导流板起到导流作用，使流体在管束内均匀流动，避免出现短路现象，提高换热效果。
4. 温度差驱动：换热器中冷却介质和被冷却介质之间的温度差是实现热传导的驱动力，温度差越大，换热效率越高。
5. 传热系数：列管石墨换热器的传热系数取决于流体的性质、流速、管壁材料等因素。
通过设计合理的结构和选择适当的工况参数，可以提高传热系数，提高换热器的效率。
总结：列管石墨换热器具有石墨材质、列管结构、导流板和法兰连接等特点，可以满足多种工况的需求。
它通过热传导的方式实现热交换，利用温度差驱动流体的流动，实现冷却和加热的目的。
通过合理的设计和选择适当的工况参数，可以提高换热效率，达到节能降耗的目的。
