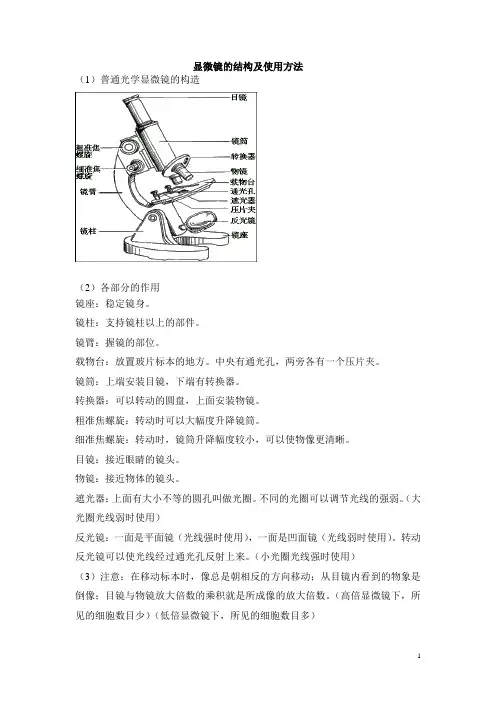

显微镜的结构及使用方法(1)普通光学显微镜的构造(2)各部分的作用镜座:稳定镜身。
镜柱:支持镜柱以上的部件。
镜臂:握镜的部位。
载物台:放置玻片标本的地方。
中央有通光孔,两旁各有一个压片夹。
镜筒:上端安装目镜,下端有转换器。
转换器:可以转动的圆盘,上面安装物镜。
粗准焦螺旋:转动时可以大幅度升降镜筒。
细准焦螺旋:转动时,镜筒升降幅度较小,可以使物像更清晰。
目镜:接近眼睛的镜头。
物镜:接近物体的镜头。
遮光器:上面有大小不等的圆孔叫做光圈。
不同的光圈可以调节光线的强弱。
(大光圈光线弱时使用)反光镜:一面是平面镜(光线强时使用),一面是凹面镜(光线弱时使用)。
转动反光镜可以使光线经过通光孔反射上来。
(小光圈光线强时使用)(3)注意:在移动标本时,像总是朝相反的方向移动;从目镜内看到的物象是倒像;目镜与物镜放大倍数的乘积就是所成像的放大倍数。
(高倍显微镜下,所见的细胞数目少)(低倍显微镜下,所见的细胞数目多)实验一用显微镜观察永久装片(一)实验操作技能1.安放显微镜取镜:右手握镜臂,左手托镜座(1分)安放:放在靠左手边,离桌边7cm左右(1分)2.显微镜对光遮光器:选用合适的光圈(光线好用小光圈,光线不好用大光圈)(1)物镜、目镜的使用:选用低倍镜观察,转动转换器,不能用手扳动物镜(1)反光镜对光:光线好用平面镜,光线不好用凹面镜。
镜面对着光源(1)3.观察永久装片装片放置:将要观察的目标放在载物台上,并用压片夹压好(1)使用低倍镜,下降镜筒:镜筒用粗准焦螺旋下降至物镜与装片相离2cm左右(1)调焦:用左眼观察,同时慢转粗准焦螺旋,直至看到目标后转用低准焦螺旋(1)4.说出装片的显著特征(1)血细胞涂片:红细胞较多,没有细胞核。
(若看到白细胞,要说明白细胞比红细胞大,有细胞核)叶片结构:叶片属于植物的营养器官。
叶肉属基本组织,看到一层表皮细胞排列整齐紧密,表皮属于保护组织,看到大的叶脉,叶脉属于疏导组织。
(二)实验常规和实验习惯(1)显微镜收放:将压片夹转至后方,取走装片,将物镜转离通光孔,下降镜筒至最低,将反光镜转到与镜座垂直的位置,用右手握镜臂,左手托镜座,将显微镜放入镜箱。
普通光学显微镜的结构及使用方法一、显微镜的构造显微镜是一种复杂的光学仪器。
它是医学实验常用工具之一,其作用是将观察的标本放大,以便观察和分析。
一般光学显微镜包括机械装置和光学系统两大部分,如图1-1所示。
(一)机械装置1. 镜座:位于最底部的构造,为整个显微镜的基座,用以支持着整个镜体,起稳固作用。
2. 镜柱:为垂直于镜座上的短柱,用以支持镜臂。
3. 镜臂:为支持镜筒和镜台的呈弓形结构的部分,是取用显微镜时握拿的部分。
镜筒直立式光镜在镜臂与其下方的镜柱之间有一倾斜关节,可使镜筒向后倾斜一定角度以方便观察,但使用时倾斜角度不应超过45°,否则显微镜由于重心偏移容易翻ss倒。
4. 调节器:也称调焦螺旋,为调节焦距的装置,位于镜臂的上端(镜筒直立式光镜)或下端(镜筒倾斜式光镜),分粗调节器 (粗准焦螺旋)和细调节器(细准焦螺旋)两种。
粗准焦螺旋可使镜筒或镜台作较快或较大幅度的升降,能迅速调节好焦距,适于低倍镜观察时调焦。
细准焦螺旋可使镜筒或镜台缓慢或较小幅度地升降,使用于在低倍镜下用粗准焦螺旋找到物体后,在高倍镜和油镜下进行焦距的精细调节,藉以对物体不同层次、深度的结构做细致地观察。
5. 镜筒:位于镜臂的前方,它是一个齿状脊板与调节器相接的圆筒状结构,上端装载目镜,下端连接物镜转换器。
根据镜筒的数目,光镜可分为单筒式和双筒式。
单筒光镜又分为直立式和倾斜式两种,镜筒直立式光镜的目镜与物镜的光轴在同一直线上,而镜筒倾斜式光镜的目镜与物镜的中心线互成45°角,在镜筒中装有使光线转折45°的棱镜;双筒式光镜的镜筒均为倾斜式的。
6.转换器:又称旋转盘,位于镜筒下端的一个可旋转的凹形圆盘上,一般装有2~4个放大倍数不同的物镜。
旋转它就可以转换物镜。
旋转盘边缘有一定卡,当旋至物镜和镜筒成直线时,就发出“咔”的响声,这时方可观察玻片标本。
7. 载物台:也称镜台,是位于镜臂下面的平台,用以承放玻片标本。
普通光学生物显微镜的结构及使用一、光学显微镜的构造显普通生物学光学显微镜种类繁多,但基本构造相同,主要分为三部分:机械装置和光学系统(光源部分和光学部分)。
如图1.1.1-1所示(一)机械部分镜体包括镜座,镜柱及镜臂、镜筒、物镜转换器、载物台及推进器、粗细调节器等。
1.镜座:即显微镜的底座,用以支持稳定镜体;2.镜柱及镜臂:连接镜座的直立部分,称镜柱,与镜柱相连接的曲部,另一端连于镜筒,称为镜臂,是取放显微镜时手握位置。
3.镜筒:连接在镜臂前方,镜筒上端装有双目镜(10倍固定),下端装有物镜转换器。
4.物镜转换器:接于棱镜壳下方,圆盘状,盘上有4个圆孔,是安装物镜头部位,可自由转动,调换不同倍数的物镜。
5.载物台(镜台):在镜筒物镜头下方,中央有一通光孔,用以放置玻片标本。
镜台上装有玻片标本推进器,推进器有弹簧夹,用以夹持玻片标本,在其一侧,装有推进器调节轮,可使被观察标本作前后、左右方向移动。
6.粗细调节器:即装置在镜柱两侧上的大小两种螺旋钮,能使镜台作上下移动。
分为:粗调节器(大螺旋)和细调节器(小螺旋)。
粗调节器即大螺旋,移动时,可使镜台较大幅度的升降,迅速调节物镜和标本之间的距离,使物象呈现于视野中,通常在使用低倍镜,先用大螺旋找到物像。
细调节器即小螺旋,可使镜台微幅缓慢升降,使得标本更清晰,并可观察到标本的不同层次和不同深度的结构,这个操作叫调焦。
(二)光源部分光学显微镜的光源装置:主要包括反射镜,卤素灯电光源、聚光器,广义说也包括照明光源和滤光器等。
1.是使用反光镜,采集自然光或人工光源。
2.是由灯泡(卤素灯泡或led灯泡)发射的电光源,这里主要介绍电光源显微镜。
聚光器,也叫集光器,位于载物台中孔下方,由聚光镜和可变光阑组成,其作用是把光线集中到所要观察的标本上。
可变光阑聚光镜下方,也叫光圈,旋转光阑环,可以调节其开孔的大小,以调节光量,使聚光镜的镜口率适应于物镜的镜口率;光阑环上有刻有物镜倍率(4×倍,10×倍,40×倍,100×倍),观察时将与使用物镜相对应的倍率放到正面。
