第七章 随机振动的响应分析

随机振动响应分析技术研究一、引言随机振动响应分析是结构工程领域中一个非常重要的课题。

结构物的振动响应具有随机性、复杂性和非线性等特点，因此，能够对结构物在随机激励下的振动响应进行研究和分析，对于提高结构物的可靠性、耐久性和安全性非常关键。

二、随机振动响应分析的方法随机振动响应分析技术主要包括两种方法：频域分析和时域分析。

1. 频域分析频域分析是指将随机振动信号分解成一系列特定频率的正弦波分量，然后对这些正弦波分量进行分析、计算和处理。

这种方法一般使用离散傅里叶变换（DFT）或快速傅里叶变换（FFT）进行处理，可以方便地进行频率分析和频率响应。

2. 时域分析时域分析是指基于时间序列的方法，通过对随机振动信号的时间序列进行分析，得到结构物的响应特性。

这种方法可以使用自相关函数、互相关函数、功率谱密度和相干函数等分析工具。

三、随机振动响应分析的应用随机振动响应分析技术在各个领域都有广泛的应用。

1. 土木工程在土木工程中，随机振动响应分析技术可以用来评估建筑物、桥梁、隧道等结构物在地震或风荷载下的响应情况，以及评估疲劳损伤的程度。

2. 航空航天工程在航空航天工程中，随机振动响应分析技术可以用来评估航天器在发射过程中的响应情况，以及评估机体结构在飞行过程中的疲劳损伤程度。

3. 机械工程在机械工程中，随机振动响应分析技术可以用来评估机械系统在振动环境下的可靠性和安全性，以及寻找和消除机械系统的振动问题。

四、随机振动响应分析技术的发展趋势随着科学技术和计算机技术的快速发展，随机振动响应分析技术也得到了极大发展和应用。

未来，随机振动响应分析技术的发展主要将呈现以下几个趋势：1. 多物理场耦合建模针对涉及多种物理场同时作用的振动问题，将机械、声学、热学、流体力学等多种物理场有机结合起来，建立更加全面且真实的多物理场耦合模型，以便更好地分析和解决复杂振动问题。

2. 精细化建模分析建立尽可能精细的结构物和振动环境的建模，以更加准确地反映实际情况，预测结构物的振动响应和疲劳损伤情况，从而提高结构物的可靠性和安全性。

随机震动对振动系统的响应分析振动系统是指任何物体受到外力作用，产生一定的运动时，都会发生振动。

振动系统广泛应用于工程领域，例如桥梁、高楼大厦、机车、飞机等，都是振动系统。

在振动系统中，随机震动是一种很常见的现象，它对振动系统的影响非常大。

因此，对随机震动对振动系统的响应进行分析研究非常重要。

本文旨在探讨随机震动对振动系统的响应分析。

振动系统的特点振动系统是由质量、弹性和阻力等构成的一种物理系统。

在运动学和动力学上，振动系统具有以下几个特点：1. 周期性：振动系统的运动状态是周期性的，它重复的运动状态叫做一个周期。

周期是时间的固定间隔，每个周期的时间是相等的。

2. 稳定性：振动系统通常是稳定的，即使系统中受到干扰力，经过一段时间后，系统的振动状态还会恢复到原来的状态。

3. 非线性：振动系统通常具有非线性特点，即系统的响应与外界干扰力的大小不成比例。

4. 周期性和幅值：振动系统的周期和幅值决定了系统的动态响应特性，周期比较短的振动系统通常响应也比较迅速。

随机震动介绍随机震动是指由多个随机振动的幅值，频率和相位组成的振动信号。

这种振动通常是由自然界中的地震、风、海浪等引起的。

与其他振动信号不同，随机振动具有以下特点：1. 运动方向和幅值都发生变化：随机震动的运动方向和振幅通常都会随时间而变化，这是和周期振动信号不一样的地方。

2. 频率范围较宽：随机震动的频率范围很宽，它是由多种频率的振动信号组成的，而这些振动信号的频率范围可能相互重叠。

3. 并非确定性信号：随机震动信号并非确定性信号，它是由多种随机振动信号组成的。

因此，它的各种特性这方面难以准确预测。

随机震动对振动系统的响应通常会产生一系列的异常情况，例如提高系统的振动幅值、降低系统稳定性、引起共振等。

因此，分析随机震动对振动系统的影响非常重要。

为了分析随机震动对振动系统的影响，通常采用频谱分析方法。

频谱分析是指通过将随机振动信号的时域波形转换成频域或相干域表示，来分析振动信号的特性。

桥梁结构中的随机振动分析与响应随着城市化进程的加快和交通运输的发展，桥梁作为城市中重要的交通结构之一，扮演着至关重要的角色。

然而，桥梁在长期使用过程中面临着各种各样的挑战，其中之一就是随机振动引起的结构疲劳和损伤。

因此，对桥梁结构中的随机振动进行分析与响应研究具有重要意义。

随机振动是指未知源和未知相位的力或位移激励作用下，结构系统所产生的综合响应。

在桥梁工程中，随机振动主要源于交通荷载、风荷载、地震荷载等各种外界因素。

这些外界因素的不确定性和复杂性使得桥梁结构的振动分析更具挑战性。

为了对桥梁结构中的随机振动进行分析，需要使用特定的数学模型和工程方法。

其中，最常用的方法之一是模态分析。

模态分析基于结构的固有振动特性，通过求解结构的固有频率、振型和阻尼比等参数，来揭示结构在不同频率下的响应特性。

对于桥梁结构来说，模态分析能够帮助工程师确定结构的振动模态，并评估结构的动力特性。

通过模态分析，可以得到结构的主要振动模态和固有频率范围，从而为后续的随机振动分析提供基础数据。

随机振动分析不仅要考虑结构的固有振动特性，还要考虑外界荷载的特性。

其中，交通荷载是桥梁结构中最主要的外部激励源。

交通荷载的特点是频率范围广、载荷大小变化较大，并且具有一定的随机性。

因此，对桥梁结构的随机振动响应分析，需要将交通荷载特性考虑在内。

常用的方法是使用车辆荷载模型和荷载谱进行分析。

通过建立合适的车辆荷载模型，结合实际交通流量和车辆类型等参数，可以准确模拟桥梁结构在交通荷载作用下的随机振动响应。

除了交通荷载外，风荷载也是桥梁结构中不可忽视的外界激励源。

在某些地区，强风甚至风暴的影响可能对桥梁结构产生较大的振动作用。

风荷载的随机性和非定常性使得对桥梁结构的风振分析具有较高的难度。

为了应对这个挑战，工程师通常使用风洞试验、数值模拟和现场监测等方法，对桥梁结构在风荷载作用下的振动响应进行评估。

地震荷载是另一个重要的桥梁结构随机振动源。

地震的不可预测性和破坏性使得对桥梁结构的地震响应进行分析至关重要。

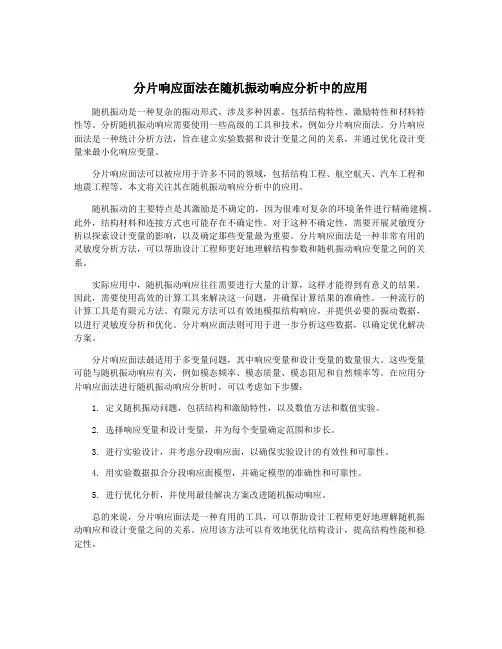

分片响应面法在随机振动响应分析中的应用随机振动是一种复杂的振动形式，涉及多种因素，包括结构特性、激励特性和材料特性等。

分析随机振动响应需要使用一些高级的工具和技术，例如分片响应面法。

分片响应面法是一种统计分析方法，旨在建立实验数据和设计变量之间的关系，并通过优化设计变量来最小化响应变量。

分片响应面法可以被应用于许多不同的领域，包括结构工程、航空航天、汽车工程和地震工程等。

本文将关注其在随机振动响应分析中的应用。

随机振动的主要特点是其激励是不确定的，因为很难对复杂的环境条件进行精确建模。

此外，结构材料和连接方式也可能存在不确定性。

对于这种不确定性，需要开展灵敏度分析以探索设计变量的影响，以及确定那些变量最为重要。

分片响应面法是一种非常有用的灵敏度分析方法，可以帮助设计工程师更好地理解结构参数和随机振动响应变量之间的关系。

实际应用中，随机振动响应往往需要进行大量的计算，这样才能得到有意义的结果。

因此，需要使用高效的计算工具来解决这一问题，并确保计算结果的准确性。

一种流行的计算工具是有限元方法。

有限元方法可以有效地模拟结构响应，并提供必要的振动数据，以进行灵敏度分析和优化。

分片响应面法则可用于进一步分析这些数据，以确定优化解决方案。

分片响应面法最适用于多变量问题，其中响应变量和设计变量的数量很大。

这些变量可能与随机振动响应有关，例如模态频率、模态质量、模态阻尼和自然频率等。

在应用分片响应面法进行随机振动响应分析时，可以考虑如下步骤：1. 定义随机振动问题，包括结构和激励特性，以及数值方法和数值实验。

2. 选择响应变量和设计变量，并为每个变量确定范围和步长。

3. 进行实验设计，并考虑分段响应面，以确保实验设计的有效性和可靠性。

4. 用实验数据拟合分段响应面模型，并确定模型的准确性和可靠性。

5. 进行优化分析，并使用最佳解决方案改进随机振动响应。

总的来说，分片响应面法是一种有用的工具，可以帮助设计工程师更好地理解随机振动响应和设计变量之间的关系。

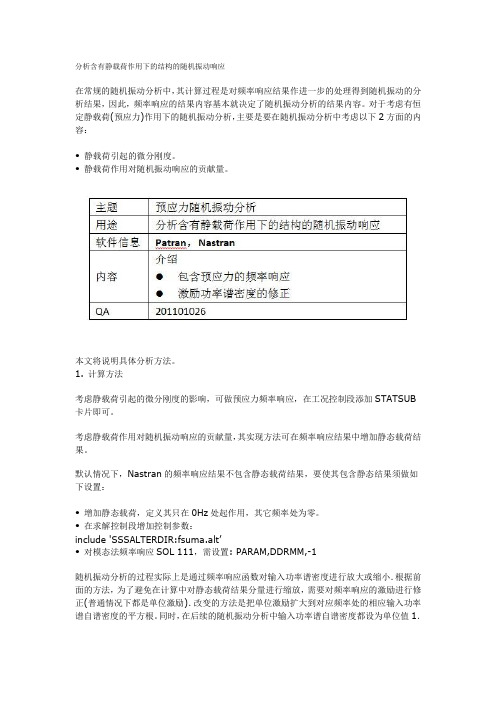

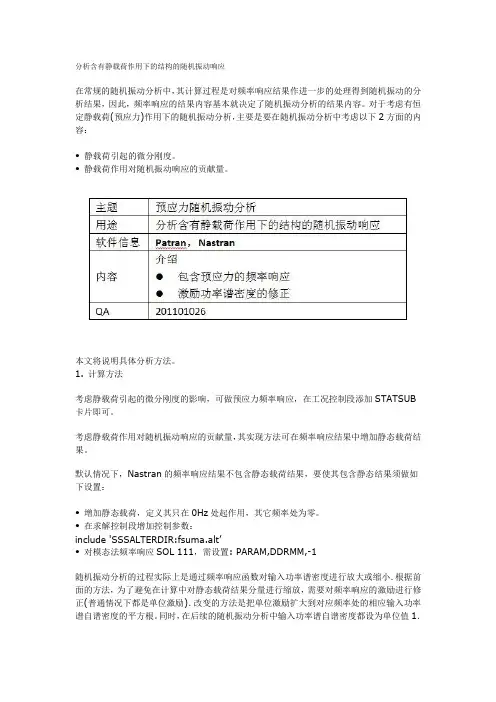

分析含有静载荷作用下的结构的随机振动响应在常规的随机振动分析中，其计算过程是对频率响应结果作进一步的处理得到随机振动的分析结果，因此，频率响应的结果内容基本就决定了随机振动分析的结果内容。

对于考虑有恒定静载荷(预应力)作用下的随机振动分析，主要是要在随机振动分析中考虑以下2方面的内容：• 静载荷引起的微分刚度。

• 静载荷作用对随机振动响应的贡献量。

本文将说明具体分析方法。

1. 计算方法考虑静载荷引起的微分刚度的影响，可做预应力频率响应，在工况控制段添加STATSUB 卡片即可。

考虑静载荷作用对随机振动响应的贡献量，其实现方法可在频率响应结果中增加静态载荷结果。

默认情况下，Nastran的频率响应结果不包含静态载荷结果，要使其包含静态结果须做如下设置：• 增加静态载荷，定义其只在0Hz处起作用，其它频率处为零。

• 在求解控制段增加控制参数：include 'SSSALTERDIR:fsuma.alt’• 对模态法频率响应SOL 111，需设置: PARAM,DDRMM,-1随机振动分析的过程实际上是通过频率响应函数对输入功率谱密度进行放大或缩小．根据前面的方法，为了避免在计算中对静态载荷结果分量进行缩放，需要对频率响应的激励进行修正(普通情况下都是单位激励)．改变的方法是把单位激励扩大到对应频率处的相应输入功率谱自谱密度的平方根。

同时，在后续的随机振动分析中输入功率谱自谱密度都设为单位值1．对于互功率谱密度，也需要做相应修改．通常互功率谱密度是以复数的形式给出的，修改的方法是把互功率谱密度的实部和虚部都除以相应两自谱平方根的积。

2. 计算过程示例矩形薄板，左端固定，右端拉力是静载，板面上作用随机变化的压力，右下角顶点作用随机力。

模型如下：激励载荷自功率谱:激励载荷互功率谱密度：频率响应激励修正：频响激励取相应载荷自谱密度平方根随机振动输入功率谱：经过上述修正，随机振动分析时压力谱和力谱的输入功率谱都是单位值1。

结构随机振动响应特性分析与控制方法研究随着城市化进程的加速和人们对建筑物安全性的要求不断提高，结构随机振动的研究和控制变得越来越重要。

本文将探讨结构随机振动的响应特性分析以及控制方法的研究。

第一部分：结构随机振动的响应特性分析结构随机振动是指由于外部激励或内部不均匀性引起的结构的随机振动。

为了深入了解结构随机振动的特性，需要进行响应分析。

响应分析是通过数学建模和计算方法，研究结构在随机激励下的振动响应。

在结构随机振动的响应特性分析中，常用的方法有频域分析和时域分析。

频域分析是通过将结构的振动响应信号转换为频谱，分析不同频率下的振动特性。

时域分析则是直接观察结构在时间上的振动响应，了解结构的动态行为。

此外，还有一种重要的方法是模态分析。

模态分析是通过计算结构的模态参数，如固有频率、阻尼比和模态形态等，来研究结构的振动特性。

模态分析可以帮助我们了解结构的主要振动模式和频率范围，为后续的振动控制提供依据。

第二部分：结构随机振动的控制方法研究结构随机振动的控制方法研究是为了减小结构的振动响应，提高结构的稳定性和安全性。

常用的结构振动控制方法包括被动控制、主动控制和半主动控制。

被动控制是指通过在结构上安装吸振器、阻尼器等被动装置，来吸收和分散结构的振动能量。

被动控制方法简单、成本较低，但需要根据结构的特性进行设计和安装。

主动控制是指通过在结构上安装传感器和执行器，实时监测和调整结构的振动响应。

主动控制方法可以根据实时的振动信号进行反馈控制，实现有效的振动抑制。

然而，主动控制方法的实施较为复杂，需要高度的技术支持和成本投入。

半主动控制是被动控制和主动控制的结合，通过在结构上安装可调节的装置，实现对结构振动的控制。

半主动控制方法综合了被动控制和主动控制的优点，具有较高的控制效果和较低的成本。

结构随机振动的控制方法研究还涉及到多学科的交叉，如结构动力学、控制理论、材料科学等。

通过不断的研究和探索，我们可以提高结构的抗震性能，保障人们的生命财产安全。

振动系统的频率响应分析振动系统是指由质点、弹簧、阻尼器等构成的一种物理系统，它可以发生振动。

频率响应分析是对振动系统在不同频率下的响应情况进行研究和分析的方法。

通过频率响应数据，我们可以了解到振动系统在不同频率下的振幅、相位等信息，从而对振动系统的性能进行评估和改进。

1. 引言振动系统广泛应用于机械工程、土木工程、航空航天等领域，对于系统的性能评估和优化具有重要意义。

频率响应分析是研究振动系统的一种常用方法，可以帮助我们了解系统的固有频率、共振情况以及系统对外界激励的响应等。

2. 振动系统的动力学方程对于一个简谐振动系统，可以根据牛顿第二定律建立其动力学方程。

考虑弹簧的力和阻尼器的阻力，动力学方程可以表示为：\[ m\frac{d^2x}{dt^2} + c\frac{dx}{dt} + kx = F \]其中，m是质量，x是位移，t是时间，c是阻尼系数，k是刚度，F是外力。

该方程描述了振动系统在外力作用下的运动规律。

3. 频率响应函数频率响应函数是描述振动系统对外界激励响应的函数。

它是系统的输入和输出之间的传递函数。

在频域中，频率响应函数可以表示为：\[ H(\omega) = \frac{X(\omega)}{F(\omega)} \]其中，H表示频率响应函数，X表示输出的频谱，F表示输入的频谱，ω表示角频率。

频率响应函数可以通过实验或数学模型求得，它可以描述系统在不同频率下的振幅、相位等响应情况。

4. 振动系统的传递函数通过对动力学方程进行拉普拉斯变换，可以得到振动系统的传递函数。

传递函数是振动系统输入和输出之间的关系函数，可以用于分析系统在时域和频域中的响应情况。

传递函数可以表示为：\[ H(s) = \frac{X(s)}{F(s)} \]其中，H表示传递函数，X表示输出，F表示输入，s表示复频率。

通过求解传递函数的零点和极点，可以得到系统的固有频率和阻尼比等参数。

5. 频率响应分析方法频率响应分析常用的方法有频率扫描法和信号迭加法。

随机振动场中的结构响应特性分析研究随机振动场作为一种复杂的振动环境，对结构的响应特性造成了很大的影响。

因此，对随机振动场中的结构响应特性进行研究是非常必要的。

本文将从随机振动场的特性、结构响应的描述、特性分析方法等方面进行探讨。

一、随机振动场的特性随机振动场指的是在时间和空间上都是随机变化的振动场。

在这样的振动场下，结构的响应不仅受到激励的大小和频率的影响，更受到了随机性的影响。

因此，研究随机振动场的特性是非常重要的。

首先，随机振动场的频谱密度函数是一个关键指标。

它描述了振动场在不同频率下的能量密度分布情况，反映了振动场的统计特性。

其次，随机振动场的幅值信号是随机过程。

因此，振动场表现出的缩放特性是难以预测的。

最后，随机振动场在时间和空间上都存在尺度效应。

结构响应对于尺度的变化十分敏感，这将产生非线性效应和不可预测的行为。

二、结构响应的描述在随机振动场中，结构响应往往会表现出时域和频域两个方面的特点。

时域描述的是振动信号在时间轴上的变化情况，可以通过计算信号的均值、方差、互相关函数等指标进行分析。

而频域描述的是信号在频率上的分布特性，可以通过功率谱密度函数等指标进行分析。

对于结构响应，常用的指标包括加速度、位移、速度等。

在随机振动场中，这些指标的时域函数与激励信号存在一定的相关性，因此需要通过谱分析、共谱分析等方法来获得更加准确的分析结果。

此外，振动场中存在的幅值随机性使得结构响应也表现出一定的随机性。

因此，从概率论的角度出发，我们可以通过计算结构响应的概率密度函数、随机能量分布等指标来分析结构响应的特性。

三、特性分析方法为了更好地分析结构响应的特性，需要使用一些特性分析方法。

现在，最常用的方法包括功率谱分析、随机模态分析、随机振动理论等。

功率谱分析是用于分析随机信号在频率上的分布情况的方法，其核心是将信号的自相关函数转化为功率谱密度函数。

通过对功率谱密度函数的分析，可以判断振动场中的主要频率分布情况。
