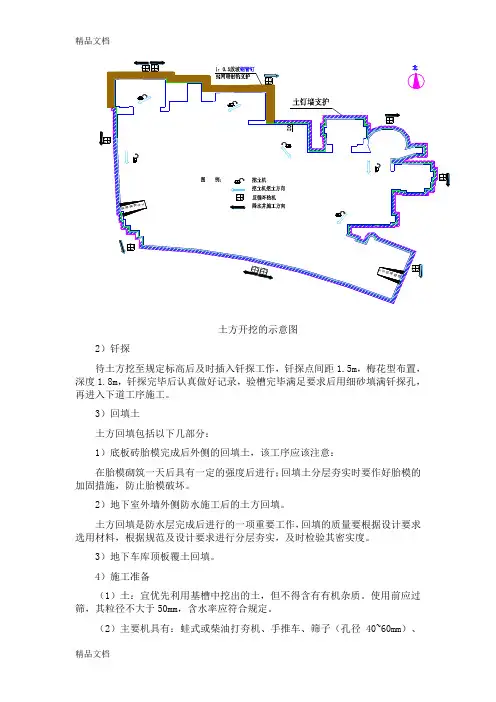

土方开挖的示意图2）钎探待土方挖至规定标高后及时插入钎探工作，钎探点间距1.5m，梅花型布置，深度1.8m，钎探完毕后认真做好记录，验槽完毕满足要求后用细砂填满钎探孔，再进入下道工序施工。
3）回填土土方回填包括以下几部分：1）底板砖胎模完成后外侧的回填土，该工序应该注意：在胎模砌筑一天后具有一定的强度后进行；回填土分层夯实时要作好胎模的加固措施，防止胎模破坏。
2）地下室外墙外侧防水施工后的土方回填。
土方回填是防水层完成后进行的一项重要工作，回填的质量要根据设计要求选用材料，根据规范及设计要求进行分层夯实，及时检验其密实度。
3）地下车库顶板覆土回填。
4）施工准备（1）土：宜优先利用基槽中挖出的土，但不得含有有机杂质。
使用前应过筛，其粒径不大于50mm，含水率应符合规定。
（2）主要机具有：蛙式或柴油打夯机、手推车、筛子（孔径40~60mm）、木耙、铁锹（尖头与平头）、2m 靠尺、胶皮管、小线和木折尺等。
（3）施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。
（4）回填前应对基础、基础墙或地下防水层、保护层等进行检查验收，并且要办好隐检手续。
其基础混凝土强度应达到规定的要求，方可进行回填土。
（5）管沟的回填，应在完成上下水、煤气的管道安装和管沟墙间加固后，再进行。
并将沟槽、地坪上的积水和有机物等清理干净。
（6）施工前，应做好水平标志，以控制回填土的高度或厚度。
如在基坑（槽）或管沟边坡上，每隔3m 钉上水平橛；室内和散水的边墙上弹上水平线或在地坪上钉上标高控制木桩。
5）施工操作工艺（1）工艺流程：（2）填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净：肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
（3）检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。
土方开挖的示意图2）钎探待土方挖至规定标高后及时插入钎探工作，钎探点间距1.5m，梅花型布置，深度1.8m，钎探完毕后认真做好记录，验槽完毕满足要求后用细砂填满钎探孔，再进入下道工序施工。
3）回填土土方回填包括以下几部分：1）底板砖胎模完成后外侧的回填土，该工序应该注意：在胎模砌筑一天后具有一定的强度后进行；回填土分层夯实时要作好胎模的加固措施，防止胎模破坏。
2）地下室外墙外侧防水施工后的土方回填。
土方回填是防水层完成后进行的一项重要工作，回填的质量要根据设计要求选用材料，根据规范及设计要求进行分层夯实，及时检验其密实度。
3）地下车库顶板覆土回填。
4）施工准备（1）土：宜优先利用基槽中挖出的土，但不得含有有机杂质。
使用前应过筛，其粒径不大于50mm，含水率应符合规定。
（2）主要机具有：蛙式或柴油打夯机、手推车、筛子（孔径40~60mm）、木耙、铁锹（尖头与平头）、2m 靠尺、胶皮管、小线和木折尺等。
（3）施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，合理地确定填方土料含水率控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。
（4）回填前应对基础、基础墙或地下防水层、保护层等进行检查验收，并且要办好隐检手续。
其基础混凝土强度应达到规定的要求，方可进行回填土。
（5）管沟的回填，应在完成上下水、煤气的管道安装和管沟墙间加固后，再进行。
并将沟槽、地坪上的积水和有机物等清理干净。
（6）施工前，应做好水平标志，以控制回填土的高度或厚度。
如在基坑（槽）或管沟边坡上，每隔3m 钉上水平橛；室内和散水的边墙上弹上水平线或在地坪上钉上标高控制木桩。
5）施工操作工艺（1）工艺流程：（2）填土前应将基坑（槽）底或地坪上的垃圾等杂物清理干净：肥槽回填前，必须清理到基础底面标高，将回落的松散垃圾、砂浆、石子等杂物清除干净。
（3）检验回填土的质量有无杂物，粒径是否符合规定，以及回填土的含水量是否在控制的范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇回填土的含水量偏低，可采用预先洒水润湿等措施。
工程土方开挖方法图解介绍一、土方开挖分区段的情况根据本工程基坑特点，基坑开挖分区及施工阶段安排如下：1、第一阶段：A 区采用中心岛式开挖，B 、C 区挖冠梁沟槽，自自然地坪开挖至冠梁及支撑结构地面标高；2、第二阶段：施工A 、B 、C 区对应的砼冠梁及水平支撑结构，待水平支撑结构达到设计要求强度后，开挖A 、B 、C 区第二步土方，从水平支撑结构开挖至基坑底标高，开挖过程中逐步完成桩间喷浆护坡工作；3、第三阶段：A 区完成地下二层结构施工，拆除水平支撑；4、第四阶段：退台开挖预留D 区20m 土台的土方至设计底标高；5、第五阶段：破除深浅坑交界处的支护桩，并完成相应的地下结构施工。
A-A-BCDA二、土方开挖平面流向、出土口布置出土口出出土口出土口出土口三、出土口加固措施本工程岛式开挖出土口宽度4m，跨度按3.5m考虑，由于跨越环梁距离较小，不需设置出土栈桥，采用环梁上覆1.5m厚素土，上铺满铺9m跨度钢箱道板保护，形如下图所示。
四、场外运土路线施工现场东门运出→沽城路→海口街→海丰路→运至天津滨海荣泰置业有限公司2号地，按照天津市扬尘控制措施全面覆盖，运程大约600~800米左右。
五、试开挖本工程浅基坑部分区域采用自然放坡，根据专家论证要求在正式开挖前进行试开挖，试开挖部位选择在11号塔吊位置，该位置位于B区中部，距离既有建筑、基坑支护桩较远和设计边坡均较远（最近为20m），按照设计要求坡度开挖，如基坑稳定，则直接施做塔吊基础，在基坑开挖前安装11#塔吊。
试开挖时间为基坑支护施工完毕强度满足要求，降水开始15天后。
试开挖位置图试开挖平面图六、土方开挖顺序及方法（一）工况一第一步土方开挖、做支撑<1>A区采用中心岛式开挖，B、C区挖冠梁沟槽，从自然地坪开挖至冠梁及支撑结构地面标高，开挖深度约2.2m，开挖土方量1.8万m³；表层土方开挖采用反铲式挖掘机，配合自卸汽车出土，开挖至第一道混凝土支撑底部标高时，夯实地基铺设模板做为地模，然后进行第一道钢筋混凝土支撑施工，待强度满足要求后再开挖下一步土方。
各阶段施工平面布置图1 施工分区图本工程施工将整个区域划分为9个施工区,并依照上图所分施工区域拟采用三家主体施工队伍，土方开挖将坡道留置在2区北侧、6区东侧地下车库范围以外，区域内全部开挖到基底标高,进行桩基施工。
开挖阶段由中间向南北两端进行开挖。
2 土方开挖阶段（1）封闭管理①现场大门：在场地北侧、场地西南侧、东南侧共设置三个大门入口，用于人员和材料进出。
②现场围护：现场围墙将采用现场南北侧围墙采用240mm厚砖砌围墙，高度 2.5m。
东西两侧将采用用可拆卸式组合式金属围墙，高度1.8m。
③门卫室：现场大门处设置门卫室，雇用保安24小时值班，负责施工现场的保卫工作。
④现场道路：北面、南面利用已有的临时道路作为施工主干道。
所有施工道路及下基坑通道均兼作临时消防通道。
（2）生产区临建（3）标识标牌布置①施工图牌：在大门入口处设置施工图牌，包括企业标牌、工程概况牌、质量管理组织构架牌、安全管理组织构架牌、消防组织架构、项目组织架构、施工平面布置图、农民工须知牌等。
②安全标识牌：在基坑周边等处悬挂安全标识牌。
③导向牌：为便于交通管理，在现场大门口设置导向牌。
（4）材料堆场土方开挖完成后在基坑内临近位置设置护坡、桩基施工材料及机械堆场。
3 地下室结构施工阶段地下施工全面开始之后，除2、6区留置位置作为临时材料中转场地，其他区域进行基础及地下室结构施工，在各区施工过程中，重点先抢出5区车库，完成时候后即立刻开展2、6区车库施工。
地下室施工一阶段平面布置图地下室施工二阶段平面布置图（1）主要机械（2）材料堆场4 地上结构施工阶段5区车库施工完成后暂时停止区内主楼施工，待2、6区完成施工后，在2区及6区车库顶设置临时材料转运场后恢复施工。
场区内共设置8个钢筋加工场地，钢筋加工场及周转材堆场等随低楼层封顶依需要逐步拆除。
地上结构施工阶段平面布置图（1）主要机械（2）材料堆场5 装饰装修施工阶段本工程全部地下室结构施工完成，6层及以下楼栋地上部分主体施工完成，12层楼栋主体施工至六层后，进行物料提升机安装及装修料场布置和临时道路二次规划，进入砌体并且插入装修施工。
土方开挖施工技术方案（附图）土方开挖施工技术方案（附图）1、工期及各项资源供应方式2施工流水段的划分及流程土方开挖施工段路线图根据现场布置情况以及工期要求，分为A、B、C三个大区，A区包括试验中心楼，B区为动力总成试验中心和C区为整车试验中心；考虑桩基施工时间，A区，B区先对试验中心楼及动力总成非桩基部位进行开挖,C区先对水池区域（C3-1,C3-2）区域进行开挖，桩基施工完成后开挖相应区域，最后开挖加油站（C3-3）。
高峰时三个单体同时进行开挖，上表土采用1.4m3大挖掘机进行开挖，承台或桩间土采用0.5m3小挖掘机进行开挖。
场区共配备13台自卸车用于土方外运及场内倒运。
1.2 施工流程：将厂内原有的混凝土面层全部进行破碎并外运当原自然地面标高（原为混凝土面层的区域指凿除混凝土面层后标高）高于-0.800m，将其开挖至-0.800m。
当原自然地面标高（原为混凝土面层的区域指凿除混凝土面层后标高）低于-0.800m时，碾压要求为：碾压要求如下：a基层处理：原地表应先进行表面清理，清理的厚度500mm，在清理完地表、原地面疏干后，采用20吨振动压路机来回振动碾压6遍，碾压方向应从两边逐渐压向中间，碾轮每次重叠宽度约200mm，避免漏压。
b在基层处理完毕后才可进行填方作业。
由于东丰大街不允许排土车通行，只能从兴安路的东侧大门进行出土，前期开挖出来的土临时堆放在西南侧大门位置和加油站位置，等到厂内临时道路和东侧大门形成后土再进行外排。
本工程厂区地下水属于潜水类型稳定水位在稳定水位2.50-6.10m，稳定水位标高215.85-218.53m，降水方式采用轻型井点强降水。
动力总成试验中心以及加油站消防水池位置基坑深度超过5m，采用坡面挂网喷浆支护方式。
1.3 施工重难点分析及应对：3资源配置计划1.1 劳动资源配置计划1.2 施工机具配置计划4施工方法及工艺要求1.1 施工流程1.2 施工方法1.2.1 混凝土面层破碎、外运。
