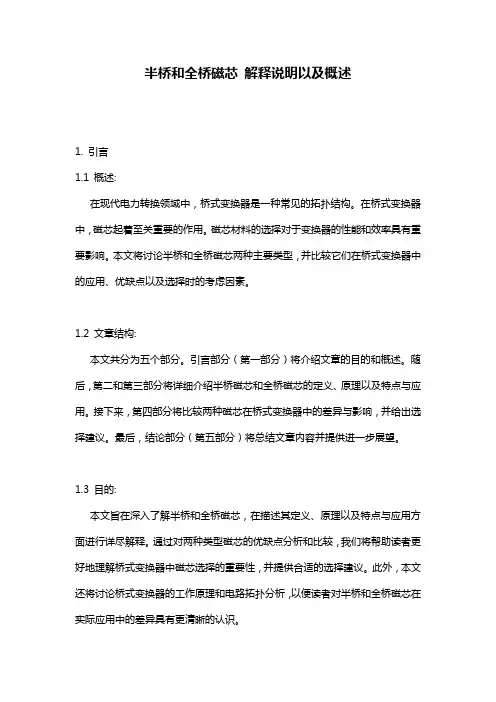

半桥和全桥磁芯解释说明以及概述1. 引言1.1 概述:在现代电力转换领域中，桥式变换器是一种常见的拓扑结构。

在桥式变换器中，磁芯起着至关重要的作用。

磁芯材料的选择对于变换器的性能和效率具有重要影响。

本文将讨论半桥和全桥磁芯两种主要类型，并比较它们在桥式变换器中的应用、优缺点以及选择时的考虑因素。

1.2 文章结构:本文共分为五个部分。

引言部分（第一部分）将介绍文章的目的和概述。

随后，第二和第三部分将详细介绍半桥磁芯和全桥磁芯的定义、原理以及特点与应用。

接下来，第四部分将比较两种磁芯在桥式变换器中的差异与影响，并给出选择建议。

最后，结论部分（第五部分）将总结文章内容并提供进一步展望。

1.3 目的:本文旨在深入了解半桥和全桥磁芯，在描述其定义、原理以及特点与应用方面进行详尽解释。

通过对两种类型磁芯的优缺点分析和比较，我们将帮助读者更好地理解桥式变换器中磁芯选择的重要性，并提供合适的选择建议。

此外，本文还将讨论桥式变换器的工作原理和电路拓扑分析，以便读者对半桥和全桥磁芯在实际应用中的差异具有更清晰的认识。

2. 半桥磁芯2.1 定义和原理半桥磁芯是一种用于电力变换器的重要元件，用于转换电能并实现功率调节。

它由两个互补的开关管组成，常见的是MOSFET或IGBT。

这两个开关管分别被连接到能量源和输出负载之间的中点处。

当一个开关管导通时，另一个开关管会关闭。

在半桥磁芯中，输入能量通过输入电容器被存储，并通过控制其中一个开关管的导通时间来传递给输出负载。

控制导通时间可以调整输出功率。

2.2 特点和应用半桥磁芯具有以下特点：- 简单而紧凑：与全桥相比，半桥磁芯只需要两个开关管，因此结构更加简单、紧凑。

- 成本较低：由于组件数量较少，制造成本相对较低。

半桥磁芯广泛应用于各种电力变换器中，如无线充电设备、交流变直流供电适配器、马达控制等领域。

它们可以将输入直流电源转换为所需的交流输出，并且具有较高效率和良好的电路控制性能。

电磁加热技术作为一种高效、节能的加热方法，在工业生产中得到了广泛的应用。

而电磁加热器作为电磁加热技术的载体，其工作原理对于理解电磁加热技术具有重要意义。

其中，全桥和半桥是电磁加热器中常见的两种工作原理。

本文将就电磁加热器的全桥和半桥的工作原理进行比较分析，从而更好地理解电磁加热器的工作机制以及其在工业生产中的应用。

一、全桥和半桥的概念及应用1. 全桥电磁加热器全桥电磁加热器是一种常见的电磁加热器工作原理，其由四个功率管和四个二极管组成的全波整流电路构成。

在电磁加热过程中，通过控制功率管的导通时间和导通角度，可以实现对加热物料的精确加热控制，从而提高加热效率。

2. 半桥电磁加热器半桥电磁加热器同样是一种常见的电磁加热器工作原理，其由两个功率管和两个二极管组成的半波整流电路构成。

半桥电磁加热器在加热过程中可以实现对加热物料的局部加热控制，适用于对加热物料局部加热的场合。

二、全桥和半桥工作原理的异同点1. 工作原理异同点（1）相同点全桥和半桥都是通过功率管和二极管构成的整流电路来实现对加热物料的加热控制。

其工作原理都是利用电磁感应产生的涡流来实现对加热物料的能量转换。

（2）不同点全桥的整流电路由四个功率管和四个二极管构成，可以实现对加热物料的全局加热控制；而半桥的整流电路由两个功率管和两个二极管构成，适合对加热物料进行局部加热控制。

2. 工作原理的异同对加热效果的影响（1）加热效果全桥由于能够实现对加热物料的全局加热控制，在加热效果上优于半桥。

全桥可以实现对整个物料的均匀加热，提高加热效率和加热质量。

（2）加热精度半桥由于适合对加热物料进行局部加热控制，可以实现对加热物料的局部温度精确控制，从而提高加热精度。

三、全桥和半桥在工业生产中的应用1. 全桥的应用全桥电磁加热器由于其能够实现对加热物料的全局加热控制，在工业生产中得到了广泛的应用。

特别是在对大型工件的加热加工过程中，全桥电磁加热器可以提高加热效率和加热质量，节约能源成本，提高生产效率。

半桥逆变和全桥逆变的介绍一、典型的单相半桥电路图：•半桥逆变电路有两个桥臂，每个桥臂有 一个IGBT 模块和一个反并联二极管组成。

•在直流侧接有两个相互串联的足够大的电容，两个电容的联结点是直流电源的中点。

•负载联结在直流电源中点和两个桥臂联结点之间。

对于三相半桥逆变，则由3套同样的 电路组合而成，每套电路的控制时序 不同。

二、典型的全桥逆变电路图：全桥逆变电路可看成由两个半桥电路组合而成，共4个桥臂， 桥臂1和4为一对，桥臂2和3为 另一对，成对桥臂同时导通， 两对交替各导通180°三相逆变全桥电路示意图如下：+ -RLa)U di o u oV 1 V 2 VD 1VD 2U d 2U d2+-C R L U dV 1V 2V 3V 4VD 1VD 2VD 3VD 4u o i o半桥电路与全桥电路的区别如下：①半桥电路由一个臂就可以形成正/负半波，每个逆变模块和其他臂上的功率管不发生任何关系。

而全桥电路中是一个桥臂上的功率管和其它桥臂的功率模块同时导通，分时控制。

②半桥电路的输出本身就是具有中线的三相四线制结构，一般采用高频调制脉冲进行控制，不用加输出变压器。

而全桥电路必须有输出变压器。

③半桥电路需要正负两组电池，直流电压高，需要单独的充电器，否则充电能力不足，而全桥电路只需一组电池，整流器具备大功率的充电能力。

④半桥电路的每一组输出电压均需经过一个高频lc滤波器将脉宽调制波解调成正弦波，在解调过程中，每次谐波经电容器的低阻抗旁路到中线n，又由于三相输出电压在相位上互差120º，不能将高次谐波互相抵消，所以其中线n上具有不易消除的高次谐波。

全桥逆变器必然需要一个工频隔离变压器,其原边与电容构成低通滤波将脉宽调制波解调成正弦波，高次谐波不会传递到负载侧。

半桥逆变电路特点●优点：简单，使用开关器件少，电路实现简单；●缺点：输出交流电压幅值只有U d/2，直流侧需两电容器串联，工作时要注意两侧直流电压均衡，否则容易引起器件发生故障。

全桥式电路和半桥电路首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。

半桥式电路的开关管数量少，成本也就相应的低。

全桥式电路有 4 只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。

半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty 的要求不是很高，所以驱动电路相对于全桥就简单很多。

就抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC 时，电容中间的开关闭合，此时主要靠隔直电容Cb 来解决不平衡的问题。

产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。

从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。

而加了这个电容，当变压器线圈续流能量过多时，就会给Cb 充电（C1 、C2 两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。

在这个时候，全桥与半桥的工作原理就很相似。

当半桥电路工作在220VAC 状态时，就不需要隔直电容的存在了。

因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。

当在某一周期，电感续流给C2 充电时，能量过多，C2 两端电压就会偏高一点，本来会产生剩磁的能量就储存在电容内了，同时C1 两端电压会相应偏低一点，下一个周期C2 放电时，由于duty 不变，就不会把多余的能量全部释放掉，也就是说，C2 两端的电压仍会比正常值偏高一点，但已经没有高那么多了，接着是C1 放电，由于它的电压比正常值偏低，释放的能量也会少一些，继续使C2 两端电压降低，直至达到一个新的平衡。

简单的说就是两个电容把变压器内多余的能量自动进行分配，直至平衡，而不产生剩磁。

单相半桥整流和单相全桥整流说到整流，咱们先得从最基础的说起。

你想想吧，家里插座里的电是交流电（AC），它不像咱们想象的那样可以直接用。

我们用的电器，像是电视、空调、冰箱啥的，都是需要直流电（DC）的。

所以，必须得把这股交流电“整整齐齐”地变成直流电，才能派上用场。

这里就用到了整流器。

今天，咱们聊聊两种常见的整流器——单相半桥整流和单相全桥整流。

听起来有点儿高大上，其实说白了，就是两种把交流电变成直流电的“套路”。

先说说单相半桥整流吧。

其实它就是将两只二极管摆成一个半桥结构。

怎么理解呢？就像是你开车走弯路，有两个路口，但是你只能选一个进。

这个“半桥”就相当于是一个“单方向”的选择，电流只会在一个方向上流动。

也就是说，在每个交流电的周期里，只有正半周会被“通过”，而负半周就被“拦截”了。

想象一下你坐在过山车上，上升的那一段是电流通过的过程，而下降的部分，过山车就停下来了。

电流就像是过山车，爬升的时候被允许通过，下降时就被“挡住”。

这样，整流后的电流就是一个波动不太剧烈的直流电。

不过，这种方法也有个问题，就是电流的波形比较“崎岖”，电压的平滑度就差了点。

所以，虽然可以满足一些简单的设备，但如果用在一些要求较高的地方，比如说精密电子设备，恐怕就不太够看了。

再说单相全桥整流，这个就更“厉害”了！不再是一个路口，而是四个“闸口”供你选择。

想象你是站在一个十字路口，可以选择从任何一个方向出发，这样电流就能够在每个交流电周期的正负半周都顺畅通过。

也就是，每个周期，无论是正向还是反向，电流都会通过整流器的二极管，给你提供稳定的直流电。

举个例子，就像你坐在过山车上，不仅能爬升，还能下行——一路上都能“过瘾”，不间断！这样，输出的直流电就会更平稳，波动也小多了。

很多高端电器、工业设备都需要这种“全能型”的整流器，保证电压稳定，性能也更加可靠。

说到这里，大家可能会想：两者差距到底有多大？其实最直接的区别就在于输出电流的稳定性。

半桥与全桥的优缺点比较半桥式开关电源输出功率很大，工作效率很高，半桥式开关电源与推挽式开关电源一样，由两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源的两倍，因此，半桥式开关电源的输出功率很大，工作效率很高，经桥式整流后，输出电压的电压脉动和电流脉动系数都很小，仅需要很小的滤波电感和电容，其输出电压纹波和电流纹波就可以达到非常小。

相较于推挽式，半桥式还有一个最大的优点，那就是对两个开关器件的耐压要求比推挽式耐压要求可以降低一半，这是因为半桥式开关电源两个开关器件的工作电压只有输入电源的一半，其最高耐压等于工作电压与反电动势之和，大约是电源的两倍，这个结果正好是推挽式开关电源两个开关器件耐压的一半，因此半桥式开关电源主要用于输入电压较高的场合，一半电网电压为交流220V的大功率开关电源大部分都采用半桥式结构。

半桥式开关电源的缺点主要是对电源的利用率比较低，也就是我们所说的PF值比较低，因此在输入电压较低的场合，半桥式电源就不适合，另外还有一个缺点就是半桥式电源中的两个开关管不是共地的，所以和开关管和驱动信号连接上比较麻烦。

半桥式电源还会出现半导通区，损耗大。

当两个控制开关处于交替工作的状态时，两个开关器件会同时出现一个很短时间的半导通区域，也就是两个开关同时处于导通状态。

这是因为开关器件在开始导通的时候，相当于对电容充电，它从截止状态到完全导通状态需要一个过渡过程；而开关器件从导通到截止过程，相当于对电容进行放电，它从导通到截止也需要一个放电过程。

当这两个器件同时处于这个过程中时，就会出现半导通区，相当于两个开关管同时开启，就会造成电源电压产生短路；此时开关串联回路会出现很大的电流，而这个电流没有经过变压器，就会导致开关管产生很大的功率损耗，所以为了避免这种情况，我们一般使用一些小技巧来将接通和截止时间错开一小段。

全桥式开关电源的输出功率也很大，工作效率很高，对于全桥式电源，我们可以简单的看做有两个半桥式构成，所以它具有半桥式的所有特点：对开关管的耐压值要求特别低，适合用于输入电压高的场合，不适合使用于输出电压低的场合；对电源的利用率低，功率损耗比较大等等；和半桥式不同的是它是由四个开关管组成，所以我们可以将其中两个管的作用看成半桥式的一个管；当然全桥式也会存在半导通区，所以我们也要将其避开。

半桥逆变和全桥逆变
半桥逆变器和全桥逆变器是两种常见的逆变器拓扑结构，用于将直流电源转换为交流电源。

半桥逆变器：
半桥逆变器使用两个MOSFET或IGBT开关管来控制，实现
直流电源的逆变。

其工作原理是将直流电源接在两个开关管之间，通过交替开关两个开关管，以改变电路的电压极性，从而实现交流输出。

半桥逆变器具有简单的电路结构和控制电路，适用于小功率应用。

然而，由于只有一个开关管用于控制电流流向，其输出电压波形可能存在较高的谐波失真。

全桥逆变器：
全桥逆变器使用四个MOSFET或IGBT开关管来控制，实现
更高功率的逆变功能。

其工作原理是通过配对的开关管，将直流电源接在两端绕组之间，通过周期性地切断和极性反向电压，实现交流输出。

全桥逆变器具有更高的效率和较低的谐波失真，适用于中高功率应用。

但是，全桥逆变器的控制电路较为复杂，通常需要使用PWM技术来实现精确的电压和频率控制。

综上所述，半桥逆变器适用于小功率应用，具有简单的电路结构和控制电路；而全桥逆变器适用于中高功率应用，具有更高的效率和较低的谐波失真，但控制电路较为复杂。

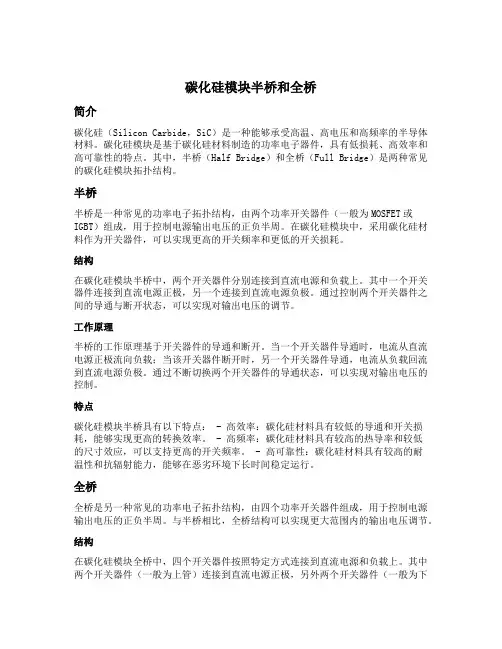

碳化硅模块半桥和全桥简介碳化硅（Silicon Carbide，SiC）是一种能够承受高温、高电压和高频率的半导体材料。

碳化硅模块是基于碳化硅材料制造的功率电子器件，具有低损耗、高效率和高可靠性的特点。

其中，半桥（Half Bridge）和全桥（Full Bridge）是两种常见的碳化硅模块拓扑结构。

半桥半桥是一种常见的功率电子拓扑结构，由两个功率开关器件（一般为MOSFET或IGBT）组成，用于控制电源输出电压的正负半周。

在碳化硅模块中，采用碳化硅材料作为开关器件，可以实现更高的开关频率和更低的开关损耗。

结构在碳化硅模块半桥中，两个开关器件分别连接到直流电源和负载上。

其中一个开关器件连接到直流电源正极，另一个连接到直流电源负极。

通过控制两个开关器件之间的导通与断开状态，可以实现对输出电压的调节。

工作原理半桥的工作原理基于开关器件的导通和断开。

当一个开关器件导通时，电流从直流电源正极流向负载；当该开关器件断开时，另一个开关器件导通，电流从负载回流到直流电源负极。

通过不断切换两个开关器件的导通状态，可以实现对输出电压的控制。

特点碳化硅模块半桥具有以下特点： - 高效率：碳化硅材料具有较低的导通和开关损耗，能够实现更高的转换效率。

- 高频率：碳化硅材料具有较高的热导率和较低的尺寸效应，可以支持更高的开关频率。

- 高可靠性：碳化硅材料具有较高的耐温性和抗辐射能力，能够在恶劣环境下长时间稳定运行。

全桥全桥是另一种常见的功率电子拓扑结构，由四个功率开关器件组成，用于控制电源输出电压的正负半周。

与半桥相比，全桥结构可以实现更大范围内的输出电压调节。

结构在碳化硅模块全桥中，四个开关器件按照特定方式连接到直流电源和负载上。

其中两个开关器件（一般为上管）连接到直流电源正极，另外两个开关器件（一般为下管）连接到直流电源负极。

通过控制上下管的导通与断开状态，可以实现对输出电压的调节。

工作原理全桥的工作原理与半桥类似，但具有更大范围的输出电压调节能力。

开关电源全桥和半桥工作原理和区别开关电源，听起来就很高大上吧？其实它的核心原理并不复杂，就像小朋友玩积木，简单易懂又有趣。

今天咱们就聊聊全桥和半桥这两种开关电源的工作原理和它们之间的区别。

别担心，我会把它讲得轻松又有趣，保证你听完后不再觉得这些专业术语像外星人说的。

首先说说半桥。

想象一下你在游乐园，坐上了过山车，一开始你慢慢上升，心里那个紧张啊，等到达顶点，哇，感觉真是刺激！这半桥的工作原理就像这样的过山车。

它有两个开关，在电流的控制下，电流在两个开关之间交替流动，简直像过山车一样忽上忽下。

这样做的好处是，电源能够高效地把直流电转换成高频交流电，能量损耗少，效率高，就像在游乐园省了排队的时间，爽快得很！不过，半桥也有点小缺陷，不能提供太高的输出功率。

就像过山车有个最大载重，超过了就不让上。

这时候，如果你需要更大的输出功率，比如说给一个大马达供电，半桥就显得有些力不从心了。

再加上，半桥的电压波动也比较大，有时候会让人心里发毛，哎呀，这玩意儿不会出什么岔子吧？说完半桥，咱们再来聊聊全桥。

全桥就像是升级版的过山车，有四个开关，听起来就厉害了，瞬间多了两条轨道。

全桥能把电流进行更加灵活的控制，让电流的输出更平稳、更强劲。

就像在游乐园里，有了更多的轨道，能同时让更多的人享受刺激的感觉。

全桥不仅能提供高功率输出，还能让你感受到电流的灵活变换，真是太让人惊喜了！而且全桥的电压波动相比半桥要小得多，像是在保证过山车安全的同时，让你尽情尖叫。

电源的稳定性也很不错，这样一来，设备运行得更安心，谁不喜欢这种感觉呢？而且全桥的结构稍微复杂点，需要的元件更多，但这也给了它更强的能力，像是一个全副武装的骑士，勇敢地迎接各种挑战。

世上没有十全十美的东西，全桥虽然牛，但成本也相对高一点。

就像游乐园里，刺激的项目票价可能更贵一些。

制造全桥电源的时候，需要更复杂的电路设计和材料，偶尔让预算变得紧张。

不过呢，物有所值，毕竟高效能、稳定性和强大的输出功率，谁不愿意为这些付出点钱呢？再说说应用场景。

半桥电路与全桥电路的优缺点比较成员：田寿龙、刘刚、刘鹏、蒋飞、区敏聪、李晓玲报告人：李晓玲半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。

工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。

如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。

首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。

半桥式电路的开关管数量少，成本也就相应的低。

全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。

半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty的要求不是很高，所以驱动电路相对于全桥就简单很多。

说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。

产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。

从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。

而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。

在这个时候，全桥与半桥的工作原理就很相似。

当半桥电路工作在220VAC状态时，就不需要隔直电容的存在了。

因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。
