钢结构验收表格

施工安全技术交底
编号：
技术负责人：交底人：
钢结构制作安装焊接工程检验批质量验收记录表
普通紧固件连接工程检验批质量验收记录表
高强螺栓连接工程检验批质量验收记录表
钢结构零部件加工工程检验批质量验收记录表
钢构件组装工程检验批质量验收记录表
单层钢结构安装工程检验批质量验收记录表
防腐涂料涂装工程检验批质量验收记录表
钢结构预拼装工程检验批质量验收记录表
钢结构分部工程观感质量检查验收记录表
防火涂料涂装工程检验批质量验收记录表
压型金属板工程检验批质量验收记录表
钢网架安装工程检验批质量验收记录表
多层钢结构安装工程检验批质量验收记录表。

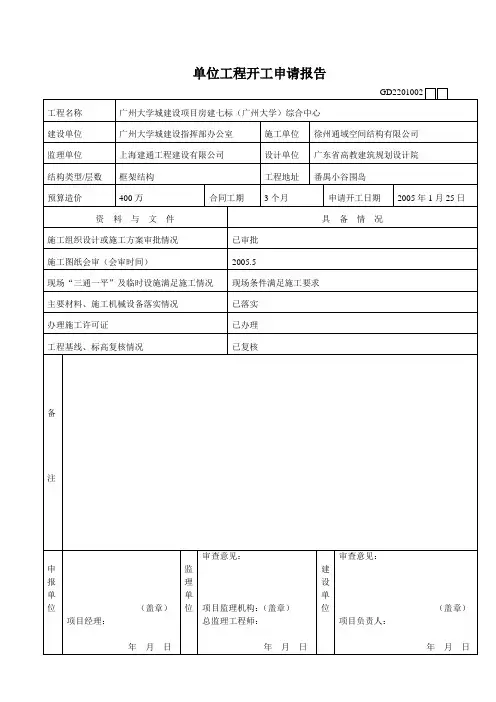

单位工程开工申请报告钢结构子分部工程施工组织设计、施工方案工程名称：广州大学城建设项目房建二期七标（广州大学）综合中心工程地点：番禺小谷围岛施工单位：徐州通域空间结构有限公司编制单位：徐州通域空间结构有限公司编制人：编制日期：2005 年5 月1 日审批负责人：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿审批日期：＿＿＿＿＿年＿＿＿月＿＿＿＿日工程基线复核表工程基线复核表工程基线复核表工程基线复核表工程基线复核表工程基线复核表＿钢结构制作与安装＿分项工程质量技术交底卡专业技术负责人：交底人：接受人：高强度螺栓连接副施工质量检查记录表GB50205－2001JGJ82－91高强度螺栓连接副施工质量检查记录表GB50205－2001JGJ82－91钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表钢结构吊装记录表焊缝外观检查记录GB50205－2001焊缝外观检查记录GB50205－2001焊缝外观检查记录GB50205－2001焊缝外观检查记录GB50205－2001焊缝外观检查记录GB50205－2001焊缝外观检查记录GB50205－2001＿钢结构制作（安装）焊接＿分项工程质量验收记录钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）钢结构制作（安装）焊接工程检验批质量验收记录表GB50205－2001（I）＿普通紧固件连接＿分项工程质量验收记录普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）普通紧固件连接工程检验批质量验收记录表GB50205－2001（I）＿高强度螺栓连接＿分项工程质量验收记录高强度螺栓连接工程检验批质量验收记录表GB50205－2001（II）高强度螺栓连接工程检验批质量验收记录表GB50205－2001（II）。

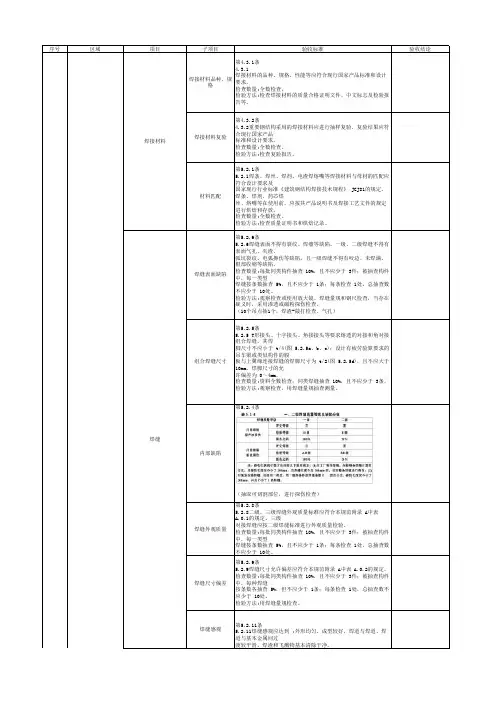

序号区域项目子项目验收标准验收结论焊接材料品种、规格第4.3.1条4.3.1焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。

检查数量:全数检查。

检验方法:检查焊接材料的质量合格证明文件、中文标志及检验报告等。

焊接材料复验第4.3.2条4.3.2重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。

检查数量:全数检查。

检验方法:检查复验报告。

材料匹配第5.2.1条5.2.1焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》 JGJ81的规定。

焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。

检查数量:全数检查。

检验方法:检查质量证明书和烘焙记录。

焊缝表面缺陷第5.2.6条5.2.6焊缝表面不得有裂纹、焊瘤等缺陷。

一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。

且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。

检查数量:每批同类构件抽查 10%，且不应少于 3件；被抽查构件中，每一类型焊缝按条数抽查 5%，且不应少于 1条；每条检查 1处，总抽查数不应少于 10处。

检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。

（10个吊点抽1个，焊渣-敲打检查、气孔）组合焊缝尺寸第5.2.5条5.2.5 T形接头、十字接头、角接接头等要求熔透的对接和角对接组合焊缝，其焊脚尺寸不应小于 t/4(图 5.2.5a、b、c)；设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝的焊脚尺寸为 t/2(图 5.2.5d)，且不应大于10mm。

焊脚尺寸的允许偏差为 0～4mm。

检查数量:资料全数检查；同类焊缝抽查 10%，且不应少于 3条。

检验方法:观察检查，用焊缝量规抽查测量。

内部缺陷第5.2.4条（抽取可切割部位，进行探伤检查）焊缝外观质量第5.2.8条5.2.8二级、三级焊缝外观质量标准应符合本规范附录 A中表A.0.1的规定。

建筑工程施工质量验收资料（GJ：钢结构工程部分）档号档案馆代号案卷题名编制单位编制日期年月密级保管期限共卷第卷钢结构工程概况GJ1.1 日期：建设单位三一重工股份有限公司工程名称三一中阳产业园建设1#联合厂房工程工程地址益阳沧水铺建筑面积6441.2 ㎡结构层次厂房一层辅房三层钢结构名称工程量总包单位项目经理联系电话监理单位湖南兴湘监理建设咨询有限公司总监理工程师联系电话建筑设计单位项目负责人联系电话钢结构设计单位中机国际设计研究院设计资质证书号码钢结构设计人员执业资格等级联系电话钢结构施工单位中建六局土木工程有限公司资质等级证书号码分包项目经理资格等级证号联系电话开工日期竣工日期--------------------------------------------------------- 精品文档附注：复核人：填表人：图纸会审、设计变更、洽商记录汇总GJ1 .2工程名称：三一中阳产业园建设1#联合厂房工程日期年月日序号内容变更洽商日期备注1 详见图纸会审记录2010-11-18注：设计变更洽商记录附后。

图纸会审、设计变更、洽商记录GJ1.2.1 工程名称日期内容：建施设设工监计单项目经理：理单位单位专职质检员：位总监理工程师：项目负责人：技术负责人：注：内容填不下者可另加附件，临时变更记录附后。

施工组织设计、施工方案审批表GJ1.3 工程名称日期现报上下表中的技术管理文件，请予以审批类别编制人册数页数施工组织设计施工方案内容附后申报简述：申报部门（分包单位）申报人：审核意见：□有□无附页总承包单位名称：审核人：审核日期：年月日审批意见：审批结论：同意修改后报重新编制审批部门（单位）：审批人：日期：年月日注：附施工组织设计技术交底记录GJ1.4 工程名称施工单位交底提要：交底内容：技术负责人交底人接受交底人注：本记录一式两份，一份交接受交底人，一份存档。
