实验一正弦波振荡器一、实验目的1了解三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。
2通过实验掌握晶体管静态工作点、反馈系数、负载变化对起振和振荡幅度的影响。
3研究外界条件（温度、电源电压、负载变化）对角振荡器频率稳定度的影响。
4测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。
二、实验设备TKGPZ-1型高频电子线路综合实验箱；双踪示波器；频率计繁用表。
三、实验内容1熟悉振荡器模块各元件及其作用；2进行LC振荡器波段工作研究；3研究LC振荡器中静态工作点、反馈系数以及负载对振荡器的影响；4测试LC振荡器的频率稳定度。
三、基本原理将开关S2的1拨上2拨下，S1全部断开，由晶体管Q3和C13、C20、C10、CCI、L2构成电容三点式反馈振荡器的改进型振荡器——西勒振荡器，电容CCI可用来改变振荡器频率。
f=振荡器频率约为4.5MHZ振荡电路反馈系数：1320560.12 470CFC==≈振荡器输出通过耦合电容C3加到由Q2组成的射极跟随器的输入端，因C3容量很小，再加上射随器的输入阻抗很高，可以减小负载对振荡器的影响。
四、实验步骤1研究振荡器静态工作点对振荡幅度的影响。
2将开关S2的1拨上，构成LC振荡器。
3改变上偏置电位器RA1，并用示波器测量对应点的振荡幅度Vp-p，记下停振时的静态工作点电流值。
五、实验结果1、组成LC西勒振荡器：短接K1011-2、K1021-2、K103 1-2、K1041-2，并在C107处插入1000p的电容器，这样就组成了LC西勒振荡器电路。
用示波器(探头衰减10)在测试点TP102观测LC振荡器的输出波形，再用频率计测量其输出频率。
2、调整静态工作点：短接K104 2-3（即短接电感L102），使振荡器停振，并测量三极管BG101的发射极电压Ueq；然后调整电阻R101的值，使Ueq=0.5V，并计算出电流Ieq（=0.5V/1K=0.5mA）。
郑州轻工业学院本科通信电子线路课程设计总结报告设计题目：电容三点式振荡器电路设计与实现学生姓名：系别：专业：班级：学号：指导教师：2010年12月25日郑州轻工业学院课程设计任务书题目：电容三点式振荡器电路设计与实现专业、班级学号姓名主要内容、基本要求、主要参考资料等：1、主要内容1) 焊接振荡器电路板。
2) 通过LC振荡器和晶体振荡器输出的波形，对比分析LC振荡器与晶体振荡器的频率稳定度。
2、基本要求元器件排放错落有致，节点焊接正确，设计结构设合理，实验数据可靠，结果输出稳定。
3、主要参考资料[1]张启民编著．通信电子线路．西安：西安电子科技大学出版社，2004．[2]董尚斌等编．通信电子线路．北京：清华大学出版社，2007.[3]顾宝良编著．通信电子线路教程．北京：电子工业出版社，2007．完成期限：2010年12月25日指导教师签名：课程负责人签名：2010年12月25日目录1、设计题目 (4)2、设计内容 (4)3、设计思路 (4)4、设计原理 (4)5、运行结果 (9)6、实验体会 (10)7、参考文献 (11)一：设计题目：电容三点式振荡器电路设计与实现二：设计内容：1) 振荡器电路板的设计与焊接。
2) 调节LC振荡器和晶体振荡器中静态工作点，并了解反馈系数及负载对振荡器的影响。
3) 测试、分析比较LC振荡器与晶体振荡的稳定状况。
三：设计思路：焊接一个符合电容三点式的电路板，电路板上包含有LC振荡电路和集体震荡器震荡电路。
焊接好电路板之后，调节LC振荡器和晶体振荡器的静态工作点。
观察LC振荡器和晶体振荡器的波形图，同时对LC振荡器和晶体振荡器所产生的波形图进行对比分析。
四：设计原理：本次实验首先需要焊接电路板，在焊接电路板时需要注意一些节点的焊接，同时避免焊接时出现短路现象。
本次实验验中振荡器包含电容反馈LC三端振荡器和一个晶体振荡器。
振荡电路主要由振荡回路模块、偏置电路模块、输出缓冲电路模块组成。

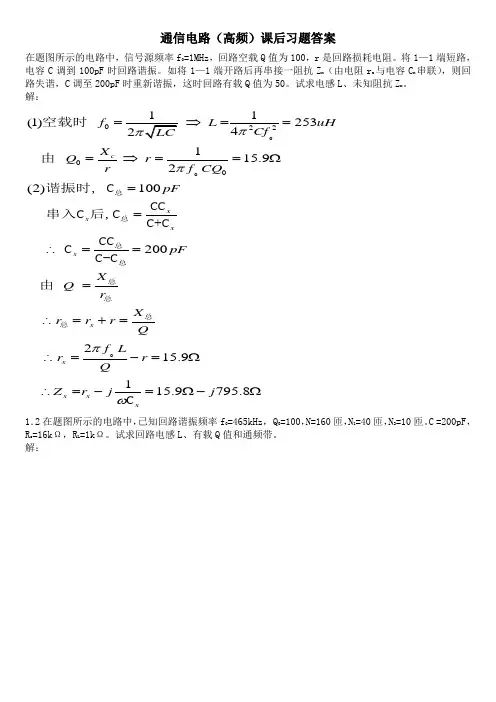

通信电路（高频）课后习题答案在题图所示的电路中，信号源频率f 0=1MHz ，回路空载Q 值为100，r 是回路损耗电阻。
将1—1端短路，电容C 调到100pF 时回路谐振。
如将1—1端开路后再串接一阻抗Z x （由电阻r x 与电容C x 串联），则回路失谐，C 调至200pF 时重新谐振，这时回路有载Q 值为50。
试求电感L 、未知阻抗Z x 。
解：000022001(1)2534115.92(2)100200215.9115.9795.8πππω=⇒===⇒==Ω==∴===∴=+=∴=-=Ω∴=-=Ω-Ωc xx xx x x x x xf L uH Cf X Q r r f CQ pFpFX Q r X r r r Q f L r r QZ r j j 总总总总总总总总空载时由谐振时, C CC 串入C 后,C C+C CC C C-C 由C1．2在题图所示的电路中，已知回路谐振频率f 0=465kHz ， Q 0=100，N=160匝，N 1=40匝，N 2=10匝。
C =200pF ，R s =16k Ω，R L =1k Ω。
试求回路电感L 、有载Q 值和通频带。
解：002260000000322362223610115864 5.8410(171.2)11010()10 3.9110160401()10 3.9110(255.7)160161.361e e e L L L L s s s sL e f L uHf C C C Qg sR k g Q g sR g n g sg n g sR k g g g g πωω------∑=⇒===⇒==⨯=Ω=='==⋅=⨯'==⋅⨯=⨯=Ω''∴=++=⨯由并联谐振:折合到线圈两端:5000.70(73.2)4310.8e es R k CQ g f BW kHzQ ω-∑∑=Ω==1．3在题图所示的电路中，L=，C 1 = C 2 =20pF ，R s =10k Ω，R L =5k Ω，Q 0=100。
