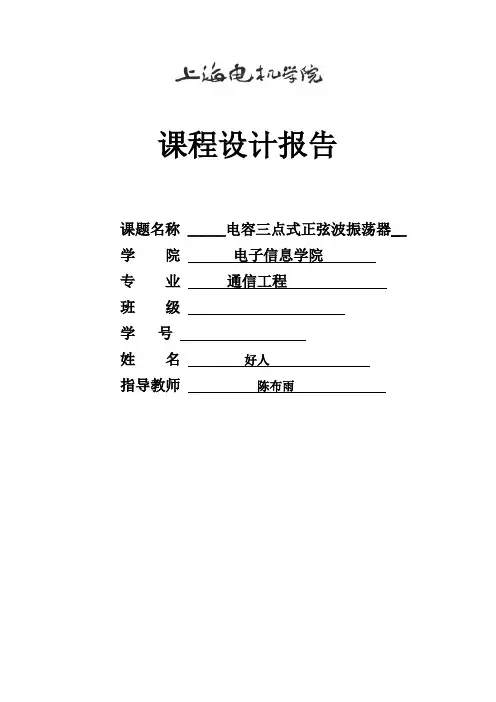

课程设计报告课题名称 _____电容三点式正弦波振荡器__ 学院电子信息学院专业通信工程班级学号姓名好人指导教师陈布雨绪论振荡器是用来产生重复电子信号（通常是正弦波或方波）的电子元件，其构成的电路叫振荡电路。
能将直流电转换为具有一定频率交流电信号输出的电子电路或装置。
种类很多，按振荡激励方式可分为自激振荡器、他激振荡器；按电路结构可分为阻容振荡器、电感电感振荡器、晶体振荡器、音叉振荡器等；按输出波形可分为正弦波、方波、锯齿波等振荡器。
广泛用于电子工业、医疗、科研等方面。
振荡器的种类很多，使用范围也不相同，但是它们的基本原理都是相同的，都要满足起振、平衡和稳定条件。
振荡器可以分为正弦波振荡器和非正弦波振荡器。
按照产生振荡的工作原理，振荡器可分为反馈式振荡器和负阻式振荡器。
所谓反馈式振荡器，就是利用正反馈原理构成的振荡器，是目前用的最广泛的一类振荡器。
所谓负阻式振荡器，就是利用正反馈有负阻特特性的器件构成的振荡器。
在这种电路，负阻所起的作用，是将振荡器回路的正阻抵消以维持等幅振荡。
反馈式振荡器电路，有变压器反馈式振荡电路，电感三点式振荡电路，电容三点式振荡电路和石英晶体振荡电路等。
本次课设设计了电容三点式正弦波振荡器。
一设计原理说明 (4)1.1 反馈振荡器的原理 (4)1.1.1 原理分析 (4)1.1.2 平衡条件 (5)1.1.3 起振条件 (5)1.1.4 稳定条件 (6)1.2 电容三点式振荡器 (6)1.3 设计原理 (7)二电路设计与仿真 (8)2.1 参数设置 (8)2.2仿真电路图形 (10)三仿真结果 (11)四课设小结 (12)参考文献 (13)一 设计原理说明1.1 反馈振荡器的原理1.1.1 原理分析反馈振荡器的原理框图如图2.1所示。
由图可见，反馈振荡器是由放大器和反馈网络组成的一个闭合环路，放大器通常是以某种选频网络（如振荡回路）作为负载，是一调谐放大器，反馈网络一般是由无源器件组成的线性网络。
为了能产生自激振荡，必须有正反馈，即反馈到输入端的信号和放大器输入端的信号相位相同。
图2.1 反馈振荡器原理框图对于图2.1，设放大器的电压放大倍数为K(s)，反馈网络的电压反馈系数为F(s ），闭环电压放大倍数为u K (s)，则)s ()s ()s (S O U U U K =)s ()s ()s (I O U U K =)s ()s ()s (O I U U F ‘= )s ()s (s 'i I S U U U +=）（ 得)s (1)s ()s ()s (1)s ()s (T K F K K K U -=-= 放大电路A(S)反馈电路F(S)+其中)s ()s ()s ()s ()s ('I I U U F K T == 称为反馈系统的环路增益。
用s=jw 代入，就得到稳态下的传输系数和环路增益。
由上式可知，若在某一频率1ωω=上T （j 1ω）等于1，)j (ωU K 将趋于无穷大，这表明即使没有外加信号，也可以维持振荡输出。
因此自激振荡的条件就是环路增益为1。
即1)()j ()j (==ωωωj F K T1.1.2 平衡条件振荡器的平衡条件可表示为1j )j ()j (==）（ωωωF K T也可以表示为1|)j (|==KF T ωπϕϕϕn F K T 2=+= n=0,1,2，……1.1.3 起振条件振荡的最初来源是振荡器在接通电源时不可避免地存在的电冲击及各种热噪声等，其包含有很宽的频谱分量，在他们通过负载回路时，由谐振回路性质即只有频率等于回路谐振频率的分量才可以产生较大的输出，其他频率分量则不会产生压降，因此负载回路上只有频率为回路谐振频率的成分产生压降，该压降通过反馈网络产生出较大的正反馈电压，反馈电压又加到放大器的输入端，进行放大、反馈，不断地循环下去，谐振负载上将得到频率等于回路谐振频率的输出信号。
在振荡开始时由于激励信号较弱，输出电压振幅较小，经过不断放大、反馈循环，输出幅度不断增大，否则输出信号幅值过小，无任何意义。
为了使振荡过程中输出幅度不断增加，应使反馈回来的信号比输入到放大器的信号大，即振荡开始时应为增幅振荡，可得1)(>ωj T称为自激振荡的起振条件，也可写为1)(>=F R Y j T L f ωπϕϕϕϕn F L T 2'f =++= n=0,1,2，…… 1.1.4 稳定条件振荡电路中不可避免地要受到电源电压、环境温度、湿度等因数变化的影响，这将引起振荡电压幅度及其相移的起伏波动，从而破坏已维持的平衡条件。
因此，振荡器还必须满足稳定条件，才能保证所处的平衡状态是稳定的。
振幅稳定条件为0)(<∂∂=iAi U U i U j T ω 相位稳定条件为0)(0<∂∂=ωωωωϕT 1.2 电容三点式振荡器电容三点式振荡器（也叫考毕兹振荡器），自激振荡器的一种。
图中的L 、C1、C2组成谐振回路，作为晶体管放大器的负载阻抗。
反馈信号从电容器C2两端取得，送回放大器的基极b 上，而且也是将LC 回路的三个端点分别与晶体管的三个电极相连，故将这种电路成为电容三点式振荡器。
由串联电容与电感回路及正反馈放大器组成。
因振荡回路两串联电容的三个端点与振荡管三个管脚分别相接而得名。
图1.2 电容三点式振荡器电容三点式振荡器适合产生几十兆赫以上的信号，常用来作射频振荡器。
1.3 设计原理振荡器起振条件为AF>1，振荡器平衡条件为:AF=1它说明在平衡状态时其闭环增益等于1，在起振时A>1/F当振幅增大到一定的程度后，由于晶体管工作状态有放大区进入饱和区，放大倍数A迅速下降，直至AF=1此时开始谐振。
假设由于某种因素使AF<1,此时振幅就会自动衰减，使A与1/F逐渐相等。
振荡器的平衡条件包括两个方面的内容：振幅稳定和相位稳定。
在平衡点，若K曲线斜率小于0，则满足振荡器的振幅稳定条件。
过K曲线的斜率为正，则不满足稳定条件。
对于相位稳定条件来说，它和频率稳定实质上是一回事，因为振荡的角频率就是相位的变化率，所以当振荡器的相位发生变化时，频率也发生了变化。
LC振荡器由基本放大器、选频网络和正反馈网络三个部分组成。
为了维持震荡，放大器的环路增益应该等于1，即AF=1，因为在谐振频率上振荡器的反馈系数为C1/C2，所以维持振荡所需的电压增益应该是A=12/C C电容三点式振荡器的谐振频率为0f =π21[L(21C C /21C C +)]1/2在实验中可通过测量周期T 来测定谐振频率，即0f =1/T放大器的电压增益可通过测量峰值输出电压Vop 和输入电压Vip 来确定，即A=Vop/Vip二 电路设计与仿真该单元由放大器、反馈网络和选频网络组成，放大单元由2N2219三极管构成放大电路，将反馈信号放大，反馈网络起正反馈，将信号反馈到放大单元输入，进一步放大，选频网络根据自身参数，在复杂的频谱中选取与自身谐振频率相同的频率将其反馈，所以此信号得以不断放大最终由输出端输出。
2.1 参数设置 2N2219三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例，当基极电压有一个微小的变化时，基极电流也随之有一小的变化，受基极电流的控制，集电极电流会有一个很大的变化，即基极电流控制集电极电流的变化。
但集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。
IC 的变化量与IB 变化量之比叫做三极管的放大倍数β，β一般在几十到几百倍。
对于晶体管静态工作点，合理地选取振荡器的静态工作点，对振荡器的起振，工作的稳定性，波形质量的好坏有着密切的关系。
一般小功率振荡器的静态工作点应选在远离饱和区而 靠近截止区的地方。
根据上述原则，一般小功率振荡器集电极电流 CQ I 大约在 0.8-4mA 之间选取，故本设计电路中选取CQ I =1mA CEQ V =2V β=100则有Ω=-=-=+K I U U R R CQ CEQCC 3125c e 为提高电路的稳定性e R 值适当增大，取Ω=K R 1e 则Ω=K R 2c由于E CQ EQ R I U ⨯=则V K A U EQ 21m 2=⨯=由于βCQ BQ I I =则 A A I CQ m 2.00100m 2== 一般取流过2b R 的电流为5-10BQ I由于BQ BQ I V R =2b .70+=EQ BQ V V则Ω==K V R .513.20.722b 由于2b 2b R V V V R BQ BQ CC -=Ω=Ω-=K K V V V R .34112.72.72121b 振荡回路元件的确定回路中的各种电抗元件都可归结为总电容 C 和总电感 L 两部分。
确定这些元件参量的方法，是根据经验先选定一种，而后按振荡器工作频率再计算出另一 种电抗元件量。
从原理来讲，先选定哪种元件都一样，但从提高回路标准性的观 点出发，以保证回路电容p C 远大于总的不稳定电容d C 原则，先选定p C 为宜。
若从频率稳定性角度出发，回路电容应取大一些，这有利于减小并联在回路上的晶体管的极间电容等变化的影响。
但C 不能过大，C 过大，L 就小，Q 值就会降低，使振荡幅度减小，为了解决频稳与幅度的矛盾，通常采用部分接入。
反馈系数21C C F =，不能过大或过小，适宜 1/8—1/2。
因振荡器的工作频率为：LC π21f 0=当LC 振荡时z 6f 0MH =，H L μ10=在本设计中，则回路的谐振频率0f 主要由1C 、2C 决定，即)(2121f 43C C L LC +==ππ故取1C =2C =100pf 。
对于晶体振荡，只需和晶体并联一可调电容进行微调即可。
为了尽可能地减小负载对振荡电路的影响，振荡信号应尽可能从电路的低阻抗端输出。
例如发射极接地的振荡电路，输出宜取自基极；如为基极接地，则应从发射极输出。
2.2仿真电路图形图2.1 仿真图形如图所示，元器件参数为2.1中计算所得的参数。
三仿真结果在设计完成电路后，运用mutisium软件对振荡电路进行仿真，对其产生的波形进行分析。
振荡器波形图如图3.1所示。
图3.1 基于Multisim软件仿真的波形在上图中，可以看出输出波形存在一定的失真情况，这是因为谐振回路对振荡频率必须是失谐的。
换句话说，振荡器的频率不是简单地等于回路的谐振频率，而是稍有偏移。
在仿真的过程中，经常遇到不能产生波形，或者波形出现失真，说明电路不起振。
这需要我们去分析，对电路元件参数进行调整，并最终得到结果。
R的值，消除饱和失真。
在波形出现失真饱和失真，要调整c四课设小结在这次课程设计中也遇到了不少问题，首先电路的设计，查阅了不少资料，电容三点式虽然常见，但是要考虑到满足任务书的要求，费了一番周折。
