高频课设电容三端式振荡器

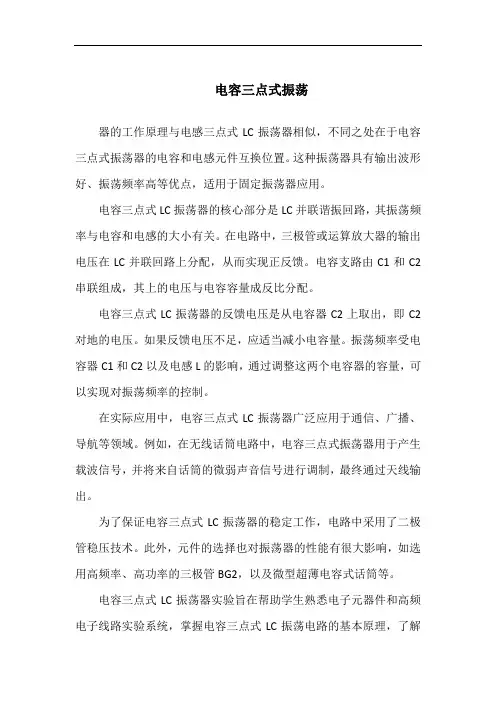

电容三点式振荡器的工作原理与电感三点式LC振荡器相似，不同之处在于电容三点式振荡器的电容和电感元件互换位置。

这种振荡器具有输出波形好、振荡频率高等优点，适用于固定振荡器应用。

电容三点式LC振荡器的核心部分是LC并联谐振回路，其振荡频率与电容和电感的大小有关。

在电路中，三极管或运算放大器的输出电压在LC并联回路上分配，从而实现正反馈。

电容支路由C1和C2串联组成，其上的电压与电容容量成反比分配。

电容三点式LC振荡器的反馈电压是从电容器C2上取出，即C2对地的电压。

如果反馈电压不足，应适当减小电容量。

振荡频率受电容器C1和C2以及电感L的影响，通过调整这两个电容器的容量，可以实现对振荡频率的控制。

在实际应用中，电容三点式LC振荡器广泛应用于通信、广播、导航等领域。

例如，在无线话筒电路中，电容三点式振荡器用于产生载波信号，并将来自话筒的微弱声音信号进行调制，最终通过天线输出。

为了保证电容三点式LC振荡器的稳定工作，电路中采用了二极管稳压技术。

此外，元件的选择也对振荡器的性能有很大影响，如选用高频率、高功率的三极管BG2，以及微型超薄电容式话筒等。

电容三点式LC振荡器实验旨在帮助学生熟悉电子元器件和高频电子线路实验系统，掌握电容三点式LC振荡电路的基本原理，了解各元件功能，以及静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响。

通过实验，学生还可以了解负载变化对振荡器振荡幅度的影响。

总之，电容三点式LC振荡器是一种重要的振荡电路，其工作原理、元件选择以及应用领域等方面均具有较高的研究价值。

深入了解电容三点式LC振荡器的设计和应用，对于电子工程领域的研究和实践具有重要意义。

实验三电容三点式LC振荡器一、实验目的1、掌握电容三点式LC振荡电路的实验原理；2、了解静态工作点、耦合电容、反馈系数、品质因数Q值对振荡器振荡幅度和频率的影响；3、了解负载变化对振荡器振荡幅度的影响。

二、实验原理1、电路与工作原理图3-2 克拉泼振荡电路图3-3 西勒振荡电路（1）图3-2克拉泼振荡电路中，串联电容C1、C2和C构成总电容。

因为C1（300p）>>C（75p），C2（1000P）>>C（75p），故总电容约等于C，所以振荡频率主要由L和C决定。

（2）图3-3西勒振荡电路中，电容C1、C2和C3的串联值后与电容C相并。

因为C1（300p）>>C3（75p），C2（1000P）>>（75p），故总电容约等于C+C3，所以振荡频率主要由L、C和C3决定。

（3）反馈系数 F=F1：F2，反馈系数F不宜过大或过小，一般经验数据F≈0.1～0.5，本实验取0.32、实验电路如图3-4所示，1K01打到“串S”位置时，为改进型克拉泼振荡电路，打到“并P”位置时，为改进型西勒振荡电路。

开关1S03控制回路电容的变化；调整1W01可改变振荡器三极管的电源电压；1Q02为射极跟随器；1TP02为振荡器直流电压测量点，1W02用来改变输出幅度。

三、实验内容1、测量“并P”西勒振荡电路幅频特性；2、测量“串S”克拉泼振荡电路幅频特性；3、测量波段覆盖系数。

四、实验步骤（一）模块上电将LC振荡器模块③接通电源，即可开始实验。

（二）测量振荡电路的幅频特性1、西勒振荡电路幅频特性的测量将1K01拨至“并P”侧，此时振荡电路为西勒电路。

示波器接1TP02，频率计接1P01。

调整1W02，使输出适中。

1S03分别控制1C06（10P）、1C07（50P）、1C08（100P）、1C09（150P）接入电路，开关往上拨为接通，往下拨为断开。

四个开关接通的不同组合，可以控制电容的变化。

《高频电子电路》课程实验报告电容值为50pf：电容值为100pf：电容值为150pf：电容值为200pf：电容值为250pf：电容值为300pf：电容值为350pf：克拉泼振荡电路：电容值为10pf：电容值为50pf：电容值为100pf：电容值为150pf：电容值为200pf：电容值为250pf：电容值为300pf：电容值为350pf：总结：（1）克拉泼电路的振荡频率几乎与C1、C2无关，克拉泼电路的频率稳定度比电容三点式电路要好，但是克拉泼电路只能用作固定频率振荡器或者波段覆盖系数较小的可变频率振荡器。

（2）西勒电路频率稳定性好，振荡频率可以较高，可用作波段振荡器。

1.ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。

ＬＣ振荡器是指振荡合理选择振荡管的静态工作点，对振荡器工作的稳定性及波形的好坏，有一定的影响，偏置电路一般采用分压式电路。

当振荡器稳定工作时，振荡管工作在非线性状态，通常是依靠晶体管本身的非线性实现稳幅。

若选择晶体管进入饱和区来实现稳幅，则将使振荡回路的等效Q值降低，输出波形变差，频率稳定度降低。

因此，一般在小功率振荡器中总是使静态工作点远离饱和区，靠近截止区。

（2）振荡频率f的计算：振荡频率主要由L、C和C3决定。

（3）反馈系数F的选择：反馈系数F不宜过大或过小，一般经验数据F≈0.1～0.5,本实验取F=0.35.克拉泼和西勒振荡电路6.电容三点式LC振荡器实验电路图中3K05打到“S”位置（左侧）时为改进型克拉泼振荡电路，打到“P”位置（右侧）时，为改进型西勒振荡电路。

3K01、3K02、3K03、3K04控制回路电容的变化。

调整3W01可改变振荡器三极管的电源电压。

3Q02为射极跟随器。

3TP02为输出测量点，3TP01为振荡器直流电压测量点。

3W02用来改变输出幅度。

浅析电容三点式正弦波振荡器的设计
电容三点式正弦波振荡器是一种常见的振荡器电路。

它的基本原理是利用电容和电感的相互耦合，通过频率选择网络来实现正弦波的振荡输出。

电容三点式正弦波振荡器的设计涉及到以下几个关键因素：频率选择网络、幅度稳定电路、负反馈电路以及输出电路。

首先是频率选择网络的设计。

频率选择网络是决定振荡器振荡频率的关键部分，也是整个振荡器的起振条件。

常见的频率选择网络有LC谐振电路和RC谐振电路。

对于电容三点式振荡器，一般选择RC谐振网络。

RC谐振网络由一个固定的电阻和一个可变的电容组成，可以通过调节电容的大小来改变振荡频率。

其次是幅度稳定电路的设计。

由于振荡器是一个自激振荡的系统，输出的振荡幅度可能会受到电源波动的影响而不稳定。

为了保持幅度的稳定，需要设计一个幅度稳定电路。

常见的幅度稳定电路包括电流源和反馈电路。

电流源可以提供稳定的电流，保证振荡器在工作时有足够的驱动能力；反馈电路可以实现负反馈调节，使得输出信号的幅度能够稳定在设定值。

最后是输出电路的设计。

输出电路负责将振荡器的输出信号转换为可用的电压或电流信号。

常见的输出电路包括基准电路和放大电路。

基准电路用于提供稳定的基准电压或电流，以供振荡器输出信号参考；放大电路可以将输出信号放大到足够的幅度，以便于后续的使用或传输。

电容三点式振荡器原理电容三点式振荡器是一种常见的电路，用于产生稳定的交流信号。

它由三个部分组成：一个电容器、一个反馈电阻和一个晶体管。

这种振荡器以其简单的电路结构和稳定的输出频率而广泛应用于无线电通信和电子设备中。

电容三点式振荡器的原理是基于正反馈的作用，通过反馈电路将一部分输出信号输入到输入端，并经过放大处理再次输入到反馈回路中。

电容三点式振荡器的工作原理可以分为如下几个步骤：1. 初始状况：开始时，晶体管处于截止状态（即没有输入信号）。

2. 充电：当输入一个正脉冲信号时，电容器开始充电。

充电电流通过晶体管的基极和发射极之间，导致晶体管进入放大状态。

晶体管的放大效应使得输出信号通过电容器和反馈电阻被反馈到晶体管的基极上。

3. 放电：当电容器充电到电压足够高的时候，电流开始流向集电极，电容器开始放电。

在这个过程中，电容器的电压不断降低，直到它低于晶体管截止的电压。

4. 建立反向电流：一旦电容器的电压低于晶体管的截止电压，晶体管进入非放大状态。

在这个状态下，电流不再流动，电容器开始充电，电流通过反馈电阻回到电容器。

5. 重复过程：随着电容器的充电和放电，信号通过反馈回路加强，并以稳定的频率振荡。

这个过程不断重复，产生稳定的交流信号。

电容三点式振荡器的频率由电容器和反馈电阻的值决定。

当电容器的容量增加，振荡器的频率会降低；反之，当电容器的容量减小，振荡器的频率会增加。

反馈电阻的变化也会影响频率，当反馈电阻增加时，振荡器的频率会降低；反之，当反馈电阻减小时，振荡器的频率会增加。

此外，这种振荡器还需要一个直流电源来为晶体管提供正向偏置电压。

直流电源会给晶体管提供必要的电流来放大信号，并保持电容器的充电和放电过程。

总结来说，电容三点式振荡器是一种通过正反馈作用实现稳定振荡的电路。

通过充电、放电和反馈回路的循环过程，它能产生稳定的交流信号。

这种振荡器在无线电通信和电子设备中具有广泛的应用，例如在射频发射器、时钟电路和音频发生器等方面。

高频电子线路课程设计报告班级姓名指导教师日期前言：课程设计是电子技术课程的实践性教学环节，是对学生学习电子技术的综合性训练，该训练通过学生独立进行某一课题的设计、安装和调试来完成。

学生通过动脑、动手解决若干个实际问题，巩固和运用在高频电子线路课程中所学的理论知识和实验技能，基本掌握常用电子电路的一般设计方法，提高设计能力和实验技能，为以后从事电子电路设计、研制电子产品打下基础。

本文设计了包括选频网络的设计、超外差技术的应用和三点式振荡器在内的基础设计以及振幅调制与解调电路的设计。

选频网络应用非常广泛，可以用作放大器的负载，具有阻抗变换、频率选择和滤波的功能；超外差技术是指利用本地产生的振荡波与输入信号混频，将输入信号频率变换为某个预定的频率的电路，主要指混频电路；三点式振荡器用于产生稳定的高频振荡波，在通信领域应用广泛；振幅调制解调都属于频谱的线性搬移电路，是通信系统及其它电子线路的重要部件。

在设计过程中查阅了大量相关资料，对所要设计的内容进行了初步系统的了解，并与老师和同学进行了充分的讨论与交流，最终通过独立思考，完成了对题目的设计。

实验过程及报告的完成中存在的不足，希望老师给予纠正。

目录摘要 (4)设计内容 (5)设计要求 (5)一、基础设计 (6)1、选频网络的设计 (6)2、超外差技术的设计 (9)3、三点式振荡器的设计 (11)二、综合设计：调幅解调电路的设计 (15)1、调幅电路的设计： (15)2、解调电路的设计 (20)结束语 (26)参考文献： (26)心得体会 (27)高频电子线路课程设计摘要本次课程设计主要任务是完成选频网络的设计、超外差技术的应用、三点式振荡器的设计这三个基础设计以及调幅解调电路的综合设计。

其中采用LC并联谐振回路实现谐振频率为8.2MHz,通频带为600KHZ的选频网络；对超外差技术原理进行了学习并针对其主要应用收音机进行详细的说明；对三点式振荡器的构造原则和主要类型进行简明扼要地介绍，采用电容串联改进型电容三点式振荡电路完成一定振荡频率的振荡器的设计；充分了解了调幅解调的原理并进行详细说明，在此基础上设计幅度调制和解调电路。

题目：高频电容三点式正弦波振荡器目录摘要 (I)Abstract (Ⅱ)1 绪论 (1)2 设计原理说明 (2)2.1 反馈振荡器的原理 (2)2.1.1 原理分析 (2)2.1.2 平衡条件 (3)2.1.3 起振条件 (3)2.2 电容三点式振荡器 (4)2.3 设计原理 (5)3 电路设计与调试 (6)3.1单元电路设计 (6)3.1.1 电容三点式振荡单元 (6)3.1.2 输出缓冲级单元 (8)3.2 电路调试 (9)4 心得体会 (10)参考文献 (11)附录一：元件清单 (12)附录二：总电路图 (13)附录三：实物图 (14)摘要近些年信息通信领域中,发展最快、应用最广的就是无线通信技术。

无线通信的终极目标是实现任何人在任何时间、任何地点接受和发送任何信息。

掌握无线通信系统的各个模块工作原理是每一个通信技术学习及研究人员的基本要求。

在一个完整的无线通信系统中,主要有放大、滤波、调制、发射、接受、混频、解调等功能模块,我们要做的,就是充分理解和掌握这些功能模块的工作过程, 并能够进行相应的电路设计。

本次课设要求制作高频电容三点式正选拨振荡器，采用晶体三极管或集成电路，场效应管构成正弦波振荡器，达到任务书所要求的目标。

并介绍了设计步骤，比较了各种设计方法的优缺点，总结了不同振荡器的性能特征。

使用实验要求的电源和频率计进行验证，实现了设计目标。

关键字：无线通信高频信号正弦波振荡器AbstractIn recent years in the field of information and communication, the fastest growing, most widely used wireless communication technology. The ultimate goal of wireless communication to anyone at any time, any place to accept and send any information. Grasp the working principle of the various modules of the wireless communication system is a basic requirement for each communication technology learning and researchers. In a wireless communication system, amplification, filtering, modulation, transmitter, accept, mixer, demodulation function modules, we need to do is to fully understand and master the process of the work of these functional modules, and the ability to carry out circuit design.The class-based production of high-frequency capacitance three-point positive selection of new oscillator using transistors or integrated circuits, FET constitute a sine wave oscillator, to achieve the required goals of the mission statement. And describes the design step, comparing the advantages and disadvantages of various design methods, summarizes the different performance characteristics of the oscillator. Using the power of the experimental requirements and frequency meter to verify design goals.Keywords: wireless communication High-frequency signal sine wave oscillator1 绪论振荡器是一种能量转换装置——将直流电能转换为具有一定频率的交流电能。

电容三点式振荡电路设一、概述振荡器是一种在没有加外信号作用下的自动将直流电源的能量变换成为一定波形的交变振荡能量的装置。

振荡器的用途十分广泛，它是无线电发送设备的心脏部分，也是超外差式接收机的主要部分，各种电子测试仪器如信号发生器、数字式频率计等的核心部分都离不开正弦波振荡器，功率振荡器在工业方面（例如感应加热、介质加热等）的用途也日益广阔。

一个振荡器必须包括三个部分：放大器、正反馈电路和选频网络。

振荡器按波形分可分为正弦波振荡器和非正弦波振荡器，按照工作原理可以分为反馈式型振荡器与负阻式振荡器两大类。

反馈式振荡器是在放大器电路中加入正反馈，当正反馈足够大时，放大器产生振荡，变成振荡器。

所谓产生振荡是指这时放大器不需要外加激励信号，而是由本身的正反馈信号来代替外加激励信号的作用。

负阻式振荡器则是将一个呈现负阻特性的有源器件直接与谐振电路相接产生振荡。

电容三点式振荡器是自激振荡器的一种，也叫考毕兹振荡电路。

由于它是利用电容将谐振回路的一部分电压反馈到基极上，而且也是将LC谐振回路的三个端点分别与晶体管三个电级相连接，所以这种电路有叫做电容反馈三点式振荡器。

它由串联电容与电感回路及正反馈放大器组成。

二、工作原理1、振荡器振荡条件：（1）平衡条件相位平衡条件：Σφ=n∗360°振幅平衡条件：KF=1（2）起振条件KF>1(3) 稳定条件振幅稳定条件：在平衡点的K-u曲线斜率为负，即dKdu|K=1F<0在平衡点φ−f曲线斜率为负，即dφdf|f=f°<02、对电容三点式振荡器是否满足振荡条件进行分析：（1） 满足相位平衡条件如图所示的电容三点式振荡器矢量图，假设在晶体管的基极和发射极间有一输入信号U be ，当振荡频率等于LC 回路谐振频率时，U ce 与U be 反相，电流 I 滞后于U ce 90°。

C 2上的反馈电压 U f 滞后电流 I 90°。

1电容三点式振荡器—考毕兹（Colpitts ）振荡器图1给出两种电容三点式振荡器电路。

图中12b b R R 、和e R 为分压式偏置电阻，图1 电容三点式振荡器电路图（a ）电路中，三极管发射极通过E C 交流接地，是共射组态；图（b ）电路中，三极管基极通过b C 交流接地，是共基组态。

组态不同，但都满足“射同基反”的构成原则，即与发射极相连的两个电抗性质相同，不与发射极相连的是性质相异的电抗。

高频耦合和旁路电容(b c C C 、和E C 对于高频振荡信号可近似认为短路，旁路和耦合电容的容值至少要比回路电容值大一个数量级以上。

12L C C 、和构成并联谐振回路，12C C 和称为回路电容(也工作电容 。

2电容三点式振荡器电路的起振条件以图5 —22（b）所示共基组态的电容三点式电路为例分析起振条件。

(a)高频交流等效电路画高频振荡回路之前应仔细分析每个电容与电感的作用，应处理好以下问题：画高频振荡回路时，小电容是工作电容, 大电容是耦合电容或旁路电容, 小电感是工作电感, 大电感是高频扼流圈。

画等效电路时保留工作电容与工作电感, 将耦合电容与旁路电容短路, 高频扼流圈开路, 直流电源与地短路,通常高频振荡回路是用于分析振荡频率的，一般不需画出偏置电阻。

判断工作电容和工作电感, 一是根据参数值大小。

电路中数值最小的电容(电感和与其处于同一数量级的电容(电感均被视为工作电容(电感 , 耦合电容与旁路电容的数值往往要大于工作电容几十倍以上, 高频扼流圈的电感数值远远大于工作电感；二是根据所处的位置。

旁路电容分别与晶体管的电极和交流地相连，旁路电容对偏置电阻起旁路作用；耦合电容通常在振荡器负载和晶体管电路之间，起到高频信号耦合及隔直流作用。

这两种电容对高频信号都近似为短路。

工作电容与工作电感是按照振荡器组成法则设置的。

高频扼流圈对直流和低频信号提供通路, 对高频信号起阻隔作用。

图1（b ）的交流等效电路图5 —24（a ）电容三点式交流等效电路(b 起振条件和振荡频率起振条件包括振幅条件和相位条件。

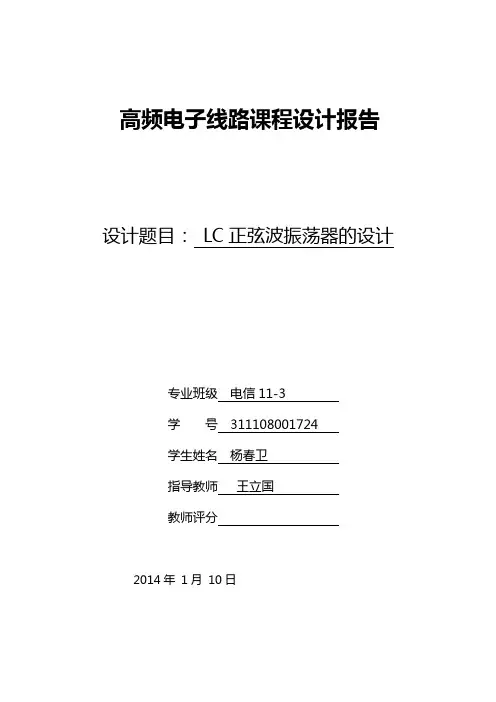

高频电子线路课程设计报告设计题目：LC正弦波振荡器的设计2014年1月10日目录一、设计任务与要求 (1)二、设计方案 (1)2.1电感反馈式三端振荡器 (1)2.2电容反馈式三端振荡器 (2)2.3克拉波电路振荡器 (3)2.4西勒电路振荡器 (4)三、设计内容 (5)3.1LC振荡器的基本工作原理................................................ . (5)3.2西勒电路原理图及分析 (6)3.2.1振荡原理 (7)3.2.2静态工作点的设置 (7)3.3西勒振荡器原理图 (8)3.4 仿真结果与分析 (8)3.4.1软件简介 (8)3.4.2进行仿真 (9)3.4.3仿真结果分析 (11)四、总结 (11)五、主要参考文献 (13)一、设计任务与要求在本课程设计中，为了熟悉《高频电子线路》课程，着眼于LC正弦波振荡器的分析和研究。

通过对电感反馈式三端振荡器（哈特莱振荡器）、电容反馈式三端振荡器（考毕兹振荡器）以及改进型电容反馈式振荡器（克拉波电路和西勒电路）的分析、对比和讨论，以达到课程设计的目的和要求。

在课程设计中，为了学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim11.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。

本课程设计中要求设计的正弦波振荡器能够输出稳定正弦波信号，输出频率可调范围为10~20MHz。

本设计中所涉及的仿真电路是比较简单的。

但通过仿真得到的结论在实际的类似电路中有很普遍的意义。

二、设计方案通过对高频电子线路相关知识的学习，我们知道LC正弦波振荡器主要有电感反馈式三端振荡器、电容反馈式三端振荡器以及改进型电容反馈式振荡器（克拉波电路和西勒电路）等。

其中互感反馈易于起振，但稳定性差，适用于低频，而电容反馈三点式振荡器稳定性好，输出波形理想，振荡频率可以做得较高。

浅析电容三点式正弦波振荡器的设计电容三点式正弦波振荡器是一种常用的电子电路，用于产生稳定的正弦波信号。

本文将从原理、电路设计和调试三个方面对电容三点式正弦波振荡器进行浅析。

一、原理电容三点式正弦波振荡器的原理是利用RC电路的充放电过程产生正弦波信号。

其电路由一个放大器、两个电容和四个电阻组成。

二、电路设计1. 放大器设计放大器部分通常采用运放作为放大器，通过选择合适的运放电路配置来实现放大器的设计。

根据具体要求选择合适的运放型号以及工作电压，同时要注意运放的输入偏置电流、增益带宽乘积等参数。

2. 电容配置电容是决定振荡频率的关键元件。

在电容三点式正弦波振荡器中，通常采用串联或并联电容的方式来决定振荡频率。

如果选择串联电容，需要注意电容的耐压和容值；如果选择并联电容，要注意电容的阻抗和容值。

3. 电阻选择电阻是为了限制电流流过电容，并且影响振荡的稳定性。

根据具体要求来选择合适的电阻值，通常在几千欧姆至几十千欧姆之间。

三、调试电容三点式正弦波振荡器的调试主要包括调整电容和电阻的数值以及运放的工作点等。

具体步骤如下：1. 先选择一个合适的放大器供电电压，一般选择正负12V或正负15V。

2. 根据要求选择合适的运放型号，放入电路中。

3. 根据振荡频率的要求选择合适的电容，并在电路中连接好。

4. 根据需要选择合适的电阻，并与电容一起连接在电路中。

5. 连接好电路后，接入电源进行调试。

可以通过示波器观察输出波形，根据需要调整电阻和电容的数值，直到得到满意的正弦波输出。

总结：电容三点式正弦波振荡器是一种常用的电子电路，通过RC电路的充放电过程产生正弦波信号。

在设计和调试过程中需要注意选择合适的放大器、电容和电阻，并根据实际要求进行调整，以获得稳定的正弦波输出。

课程设计任务书学生姓名：专业班级：指导教师：工作单位：信息工程学院题目:电容三端式振荡器（克拉泼振荡器）初始条件：计算机、Multisim软件要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1、课程设计工作量：1周2、技术要求：（1）学习Multisim软件。

（2）正常工作状况时的波形图。

（3）起振条件的仿真，要求改变偏置电阻、相位电容和电源电压值，再观察起振波形和振荡电压的变化情况。

3、查阅至少5篇参考文献。

按《武汉理工大学课程设计工作规范》要求撰写设计报告书。

全文用A4纸打印，图纸应符合绘图规范。

时间安排：2014.9.18 下达任务书2014.9.19-9.26 根据要求设计电路，在计算机上仿真，并撰写课程设计报告书；2014年9月28日上午，鉴主13楼实验室答辩。

指导教师签名：年月日系主任（或责任教师）签名：年月日目录摘要 (I)Abstract (II)1绪论 (1)2绪论设计方案及原理 (1)2.1克拉泼振荡器简介 (2)2.2 设计方案 (2)2.3 设计原理 (4)2.4 参数计算 (5)3 Multisim仿真分析 (6)3.1 软件介绍 (6)3.2 克拉泼振荡器的仿真 (7)3.3 仿真结果分析 (11)4心得体会 (12)参考文献 (13)附录 (14)摘要克拉泼振荡器是电容三点式振荡器的改进型电路，属于LC振荡器的一种，它的振荡频率改变不影响反馈系数，振荡幅度比较稳定，广泛应用于各类电子设备中，克拉泼振荡器频率覆盖率较小，因此克拉泼振荡器适合作为固定频率的振荡器。

本文首先介绍了克拉泼振荡器的理论基础，紧接着计算了所设计电路的参数，从理论上论证了此电路的可行性，随后运用Multisim软件绘制了所设计的克拉泼振荡器并进行仿真，得到仿真结果，最后对仿真结果进行分析，并与理论值和理论波形进行比较。

关键词：克拉泼振荡器；Multisim；振荡频率；幅度AbstractCarat oscillator is the improved circuit of three-point capacitance oscillator, belongs to a kind of LC oscillator, the oscillation frequency changes will not affect the feedback coefficient of oscillation amplitude is stable, widely used in all kinds of electronic equipment, carat spilt oscillator frequency coverage is small, so the carat spilt oscillator for a fixed frequency oscillator.This article first introduces the theory foundation of carat spilt oscillator was followed by the calculation of the designed circuit parameters, theoretically demonstrates the feasibility of this circuit, and then use Multisim software made by carat spilt oscillator design and simulation, simulation results, finally the results of simulation is analyzed, and compared with the theoretical value and theoretical waveform.Keywords: Carat spilt oscillator;Multisim;Oscillation frequency;amplitude1绪论在电子线路中，除了要有对各种电信号进行放大的电子线路外，还需要有能在没有激励信号的情况下产生周期信号的电子电路，这种在无需外加激励信号的情况下，能将直流电能转换成具有一定波形、一定频率和一定幅度的交变能量的电子电路称为振荡器。

1 概述振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。

凡是可以完成这一目的的装置都可以作为振荡器。

一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。

放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。

正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。

选频网络则只允许某个特定频率 f能通过，使振荡器产生单一频率的输出。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压 Uf 和输入电压 Ui要相等，这是振幅平衡条件。

二是Uf和Ui必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。

一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

振荡器的用途十分广泛，它是无线电发送设备的心脏部分，也是超外差式接收机的主要部分各种电子测试仪器如信号发生器、数字式频率计等，其核心部分都离不开正弦波振荡器。

功率振荡器在工业方面(例如感应加热、介质加热等)的用途也日益广阔。

正弦波是电子技术、通信和电子测量等领域中应用最广泛的波形之一。

能够产生正弦波的电路称为正弦波振荡器。

通常，按工作原理的不同，正弦振荡器分为反馈型和负载型两种，前者应用更为广泛。

在没有外加输入信号的条件下，电路自动将直流电源提供的能量转换为具有一定频率、一定波形和一定振幅的交变振荡信号输出。

2 三点式电容振荡器2.1 反馈振荡器的原理和分析反馈振荡器原理方框图如图2.1所示。

反馈型振荡器是由放大器和反馈网络组成的一 个闭合环路，放大器通常是以某种选频网络（如振荡回路）作负载，是一个调谐放大器。

图2.1 反馈振荡器方框图为了能产生自激振荡，必须有正反馈，即反馈到输入端的自你好与放大器输入端的信号相位相同。

定义A （S ）为开环放大器的电压放大倍数：)()()(S U S U S A i o =F(S)为反馈网络的电压反馈系数：)()()('S U S U S F o i =)(S A f 为闭环电压放大倍数：)()(1)()()()(S F S A S A s U s U S A i o f ⋅-==在振荡开始时，由于激励信号较弱，输出电压的振幅o U 则比较小，此后经过不断放大与反馈循环，输出幅度o U 开始逐渐增大，为了维持这一过程使输出振幅不断增加，应使反馈回来的信号比输入到放大器的信号大，即振荡开始时应为增幅振荡，即：1)( jw T因此起振的振幅条件是：1.. F A ⋅起振的相位条件是：πϕϕn F A 2=+要使振荡器起振必须同时满足起振的振幅条件和相位条件。

(完整)高频课设_电容三端式振荡器要点(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)高频课设_电容三端式振荡器要点(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)高频课设_电容三端式振荡器要点(word版可编辑修改)的全部内容。

课程设计任务书学生姓名：专业班级:指导教师: 工作单位：题目: 电容三端式振荡器初始条件：电容三端式振荡器原理,Multisim软件要求完成的主要任务:（1）设计任务根据电容三端式振荡器的原理，设计电路图，并在multisim软件仿真出波形结果。

（2)设计要求①正常工作状况时的波形图；②起振条件的仿真，要求改变偏置电阻、相位电容和电源电压值，再观察起振波形和振荡电压的变化情况。

时间安排：1、 2014 年 11月 17 日集中，作课设具体实施计划与课程设计报告格式的要求说明。

2、 2014 年 11月 17 日,查阅相关资料，学习基本原理。

3、 2014 年 11月 18 日至 2014 年 11月20日,方案选择和电路设计。

4、 2014 年 11月 20 日至 2014 年 11月21日，电路仿真和设计说明书撰写。

5、 2014 年 11月 23 日上交课程设计报告，同时进行答辩。

课设答疑地点：鉴主13楼电子科学与技术实验室。

指导教师签名: 年月日系主任（或责任教师)签名：年月日目录摘要 0Abstract (1)1 克拉泼振荡器原理 (2)1.1 克拉泼振荡器产生的原因 (2)1。

2 克拉泼振荡器电路分析 (2)1。

3 克拉泼振荡器起振条件 (3)1.3。

目录一课程设计目的 (2)二课程设计题目 (2)三课程设计内容 (2)3.1 仿真设计部分 (2)3.1.1设计方案的选择 (2)3.1.2振荡器的原理概述 (3)3.1.3方案对比与选择 (5)3.1.4电路设计方案 (7)3.1.5元器件的选择 (9)3.1.6电路仿真 (9)3.1.7元器件清单 (12)3.2系统制作和调试 (13)3.2.1系统结构 (13)3.2.2系统制作 (15)3.2.3调试分析 (16)四课后总结和体会 (17)参考文献 (17)一课程设计目的《高频电子线路》课程是电子信息专业继《电路理论》、《电子线路(线性部分)》之后必修的主要技术基础课，同时也是一门工程性和实践性都很强的课程。

课程设计是在课程内容学习结束，学生基本掌握了该课程的基本理论和方法后，通过完成特定电子电路的设计、安装和调试，培养学生灵活运用所学理论知识分析、解决实际问题的能力，具有一定的独立进行资料查阅、电路方案设计及组织实验的能力。

通过设计，进一步培养学生的动手能力。

二课程设计题目1、模块电路设计（采用Multisim软件仿真设计电路）1）采用晶体三极管或集成电路，场效应管构成一个正弦波振荡器；2）额定电源电压5.0V ，电流1～3mA;输出中心频率 6 MHz （具一定的变化范围）；2、高频电路制作、调试LC高频振荡器的制作和调试三课程设计内容3.1 仿真设计部分3.1.1设计方案的选择电容反馈式振荡电路的基本电路就是通常所说的三端式（又称三点式）的振荡器，即LC回路的三个端点与晶体管的三个电极分别连接而成的电路，如图2-0所示。

由图可见，除晶体管外还有三个电抗元件X1、X2、X3，它们构成了决定振荡器频率的并联谐振回路，同时构成了正反馈所需的网络，为此根据振荡器组成原则，三端式振荡器有两种基本电路，如图2-0所示。

图2-0中X1和X2为容性，X3为感性，满足三端式振荡器的组成原则，反馈网络是由电容元件完成的，称电容反馈振荡器图2-1 三端式振荡器基本电路电容反馈式振荡电路的设计及原理分析电路由放大电路、选频网络、正反馈网络组成。

电容三点式lc振荡器实验报告电容三点式LC振荡器实验报告引言：振荡器是电子电路中常见的重要元件，用于产生稳定的交流信号。

其中，电容三点式LC振荡器是一种常见的振荡器电路，本实验旨在通过实际搭建电容三点式LC振荡器电路，验证其振荡频率与电路参数的关系，并观察其输出波形。

实验目的：1. 理解电容三点式LC振荡器的原理及工作方式；2. 掌握电容三点式LC振荡器的搭建方法；3. 验证振荡频率与电路参数的关系；4. 观察并分析电容三点式LC振荡器的输出波形。

实验器材：1. 电源2. 电阻箱3. 电容4. 电感5. 示波器6. 万用表7. 连线电缆实验步骤：1. 按照电路图搭建电容三点式LC振荡器电路，确保连接正确可靠；2. 调节电阻箱的阻值，观察振荡频率的变化；3. 使用示波器观察电路的输出波形，并记录观察结果；4. 使用万用表测量电路中各元件的参数值，并记录测量结果。

实验结果与分析：通过实验，我们得到了电容三点式LC振荡器在不同电阻值下的振荡频率和输出波形。

观察结果显示，振荡频率与电路中的电容和电感参数有关，当电容和电感值增大时，振荡频率相应增大；当电阻值增大时，振荡频率相应减小。

这符合振荡器的基本原理，即振荡频率与电路参数成正比关系。

同时，我们还观察到电容三点式LC振荡器的输出波形为正弦波。

这是因为在振荡器电路中，电容和电感构成了一个谐振回路，通过不断的能量交换，实现了正弦波的产生和持续。

实验中我们还测量了电路中各元件的参数值，以验证其与理论计算值的一致性。

结果显示，测量值与理论值基本吻合，误差较小。

这说明我们的实验搭建成功，并且实验结果可靠。

结论：通过本次实验，我们成功搭建了电容三点式LC振荡器电路，验证了振荡频率与电路参数的关系，并观察了其输出波形。

实验结果表明，振荡频率与电容和电感参数成正比关系，而输出波形为正弦波。

此外，实验结果还与理论计算值基本吻合，验证了实验的可靠性。

实验中我们也发现了一些问题，例如电路中的元件参数对振荡频率的影响并非线性关系，这需要进一步的研究和探索。

高频电子线路实验大作业——1Mhz 振荡器作者: 杨凯文班级：021213学号：02121203摘要本设计以高频三极管2N2222为核心，以席勒振荡结构为基本结构，配合适当的电阻、电容、电感，在multisim 仿真环境中搭建了一个振荡频率为3Mhz 的高频振荡器。

经过反复的调试，输出波形较好，并且能达到较高的频率稳定度。

关键词：席勒振荡器 频率稳定度一、方案论证与比较【方案一】采用文氏桥振荡器采用运放搭建文氏桥振荡器，此方案的优点是电路结构简单，调整容易，缺点是波形质量差。

【方案二】采用电容三端式振荡器采用电容三端式结构构成振荡器回路，此方案的优点是元件参数计算简单，其缺点是电路缺乏稳定性。

【方案三】采用席勒振荡器结构席勒振荡器即改进式三端振荡器，拥有较好的幅度稳定度和频率稳定度，次方案的优点是稳定性较好，缺点是参数计算较为复杂。

综合考虑，本系统采用方案三。

二、理论分析与参数计算振荡器的振荡频率0ω与选频回路的谐振频率g ω近似相等)(143C C L g +≈ω，Fg=3Mhz ，假定L=9UH ，经计算得C3+C4=510PF 。

三、电路设计3.1 放大器的静态工作电路首先搭建放大器的静态工作回路，调节R1，使放大器的发射极电压大约在2V 左右。

电路图如图1所示。

图1 放大器的静态工作电路3.2 放大器整体电路设计确定好放大器的静态工作点后，开始搭建席勒振荡器结构的高频振荡器，及负载电路，调节C6、C4和L，使电路达到指标要求的3MHz。

经过反复的调试，最终确定C6=500PF，C4=10pF，L=9uH。

电路图如图2所示。

图2 放大器整体电路图四、测试方案与测试结果测试仪器：示波器、频率计、频谱仪将示波器、频率计、频谱仪连在R5负载上，观察输出结果4.1 输出波形的测量双击示波器打开示波器显示窗口，可以看到输出波形较好，基本无失真。

测量其周期，约为0.333uS，符合设计要求。

如图3所示图3 输出波形的测量4.2 频率的测量测量输出频率，稳定后得到2.971MHz的频率，满足设计要求，观察窗口如图4所示。

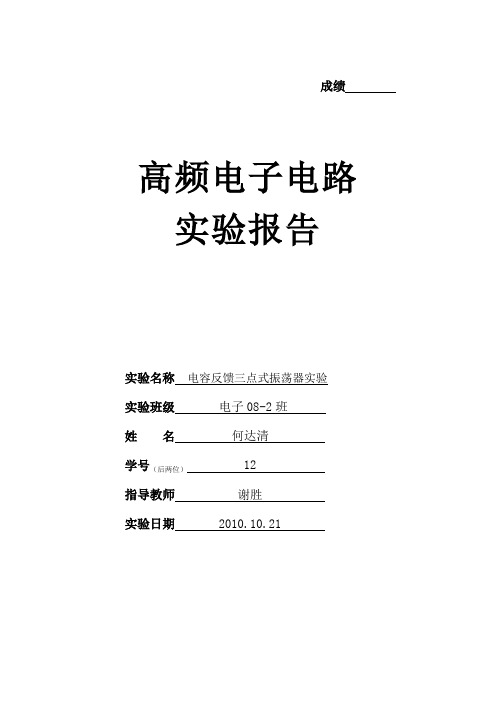

成绩高频电子电路实验报告实验名称电容反馈三点式振荡器实验实验班级电子08-2班姓名何达清学号12（后两位）指导教师谢胜实验日期 2010.10.21实验一电容反馈三点式振荡器实验一、实验目的：1. 通过实验深入理解电容反馈三点式振荡器的工作原理，熟悉电容反馈三点式振荡器的构成和电路各元件的作用：2. 研究不同静态工作点对振荡器起振、振荡幅度和振荡波形的影响；3. 学习使用示波器和频率计测量高频振荡器振荡频率的方法；4. 观察电源电压和负载变化对振荡幅度和振荡频率及频率稳定性的影响。

.二、实验内容与实验数据图7.1三、实验内容及步骤：1. 研究晶体三极管静态工作点不同时对振荡器输出幅度和波形的影响：1）将开关K1和K2均拨至1X档，负载电阻R5暂不接入，接通+12V电源，调节W使振荡器振荡，此时用示波器在TP1观察不失真的正弦电压波形；2）调节W使Q1静态电流在0.5-4mA之间变化（可用万用表测量R4两端的电压来计算相应的IeQ，至少取4个点），用示波器测量并记下TP1 点的幅度与波形变化情况。

2. 研究外界条件变化时对振荡频率的影响及正确测量振荡频率：1）选择一合适的稳定工作点电流IeQ，使振荡器正常工作，利用示波器在TP3点和TP2点分别估测振荡器的振荡频率；2）用频率计重测，比较在TP3点和TP2点测量有何不同？3）将负载电阻R5接入电路(将开关K3拨至ON档)，用频率计测量振荡频率的变化（为估计振荡器频稳度的数量级，可每10s记录一次频率，至少记录5表1-14)分别将开关K3拨至“OFF”和“ON”档，比较负载电阻R5不接入电路和接入电路两种情况下，输出振幅和波形的变化。

用示波器在TP1点观察并记录。

3. 将开关K1和K2均拨至2X档。

比较选取电容值不同的C2、C3和C2X、C3X，反馈系数不同时的起振情况。

注意改变电容值时应保持静态电流值不变。

四、思考题答：1．为什么静态工作点电流不合适时会影响振荡器的起振？静态工作点电流不合适时会影响与回路电容有关的反馈系数，则必将影响振荡器起振。
