井下电缆吊挂规范标准正式样本

井下电缆吊挂标准电缆吊挂通用标准：一、同排电缆间距的设定1、高压电缆与高压电缆的间距应不小于50毫米。

2、高压电缆与低压电缆的间距应大于100毫米。

3、低压电缆与低压电缆的间距应不小于50毫米。

4、小线子原则上应与动力电缆分别吊挂在巷道两侧，若受条件限制应敷设在动力电缆上方的0.1米以上的地方。

5、小线子与小线子之间的间距不小于30毫米。

二、高压电缆、低压电联、小线子的划分范围与其吊挂示意图1、高压电缆：输送电压在1140伏以上的电缆。

2、低压电缆：输送电压在1140伏及其以下的电缆。

3、小线子：信号线、照明线、通信线、控制线，称为小线子。

4、吊挂示意图见下图缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字型的电缆不得带电，但给采掘机组供电的电缆不受此限。

二、巷道与巷道之间过碹时，电缆钩必须钉在顶板上，电缆要用扎带进行捆扎牢固，要求成一条直线。

三、躲避峒吊挂电缆时，要安装在躲避峒上方，两侧要对称，成均匀弧状进行吊挂。

吊挂时由于电缆上钩不牢，需用扎带进行捆扎牢固。

四、同一巷道电缆钩吊挂时以腰线为基准，距离腰线的垂直距离要保持一致，电缆钩与钩之间要保持平行与腰线保持垂直。

架棚巷道电缆整改办法：一、电缆钩与顶板距离为200 -250毫米，电缆钩子的间距为2个棚档之间距离（1.3-1.6米），如遇到工字钢的间距不一致时，可利用不低于10号的铁丝进行调整。

如遇到架棚较低时，其离顶板距离不大于150毫米。

二、吊挂电缆时应标线吊挂，确保电缆整齐。

整改办法：各单位应对照标准，按照责任区域划分（见附表），于2009年1月31日前整改完毕。

——方案计划参考范本——井下电缆吊挂标准及管理规定______年______月______日____________________部门1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成90º，即横平竖直。

3、电缆改变敷设方向时，转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂（从上到下吊挂顺序为：通讯电缆、监测电缆、信号电缆、动力电缆）。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风筒或水管上。

6、电缆不得遭受淋水，如有淋水予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。

9、电缆与供风管、供水管在巷道一侧吊挂时，必须敷设在管子上方并保持0.3米以上的间距。

10、除采掘移动设备和通信、信号电缆外，盘圈或盘8字型的电缆不得带电。

11、高低压电缆敷设在同一侧时：高低压电缆之间的距离大于0.1米。

12、高压电缆之间、低压电缆之间的距离不得小于50mm。

13、电缆标志牌内容要求有名称、型号、编号、截面、长度、电压(使用电压）、用途、责任单位、来自、去向（牌的左端有向左或右端有向右的箭头）、责任人，便于识别。

14、电缆标志牌填写时字迹清楚不潦草，并与实际相符。

15、电缆标志牌箭头指向正确，即箭头由电缆指向负荷端或受电端。

16、主要巷道内敷设的电缆每100米应标有一个标志牌。

17、拐弯处或分支点以及电缆接线盒两端、穿墙电缆的墙的两端应各有一个电缆标志牌。

井下电缆吊挂标准及管理规定范本第一章总则第一条为了规范井下电缆的吊挂工作，确保井下电缆的安全运行，保障人员和设备的安全，制定本标准及管理规定。

第二条本标准及管理规定适用于所有井下电缆的吊挂工作，包括电力、通信、控制等各类电缆。

第三条各企事业单位应遵守本标准及管理规定，进行井下电缆吊挂工作，确保吊挂作业符合相关标准和规定。

第四条各企事业单位应设立专职人员负责井下电缆的吊挂工作，确保吊挂工作的专业性和安全性。

第五条各企事业单位应定期对井下电缆的吊挂工作进行检查和维护，确保吊挂设备的完好和稳定。

第二章吊挂设备及要求第六条吊挂设备应具备一定的承重能力和稳定性，能够保证吊装工作的安全进行。

第七条吊挂设备应经过测试和检验，具备相关的检测合格证明，并能够提供设备的使用说明和维护保养手册。

第八条吊挂设备的悬挂点应选择在相对固定的地点，确保吊装的稳定和安全，禁止在不稳定或易变动的地点进行吊挂作业。

第九条各类电缆的吊挂方式应满足以下要求：（一）吊挂点应选择在电缆的保护层或钢芯上，禁止直接吊挂在电缆的绝缘层上；（二）吊挂点应能够均匀受力，不得产生过大的局部应力；（三）吊挂点应保持与电缆垂直，避免过大的斜向拉力；（四）吊挂点应设置在电缆的两端，保持电缆的平衡和稳定；（五）吊挂点应具备防腐蚀和防震的功能，能够适应井下环境的复杂条件。

第三章吊挂操作及安全措施第十条井下电缆的吊挂操作应经过严格的计划和安排，确保吊挂的稳定和安全。

第十一条吊挂操作人员应持有相关的操作证书和培训合格证明，并严格按照操作规程进行吊挂作业。

第十二条吊挂操作人员应穿戴符合要求的安全防护装备，并确保吊挂设备和电缆的安全操作。

第十三条吊挂作业应由专职人员负责，其他人员不得擅自参与吊挂作业，以免发生事故。

第十四条在进行吊挂作业时，应遵守以下安全措施：（一）禁止使用损坏或磨损过大的吊挂设备；（二）禁止在吊挂作业过程中超过吊挂设备的最大承重限度；（三）禁止在吊挂作业过程中发生破坏电缆绝缘层的情况，避免电缆断裂或漏电事故；（四）吊挂作业应注意保持现场的整洁和清晰，防止杂物堆积和绊倒；（五）吊挂操作人员应定期进行体检和培训，保持良好的工作状态和专业素质。

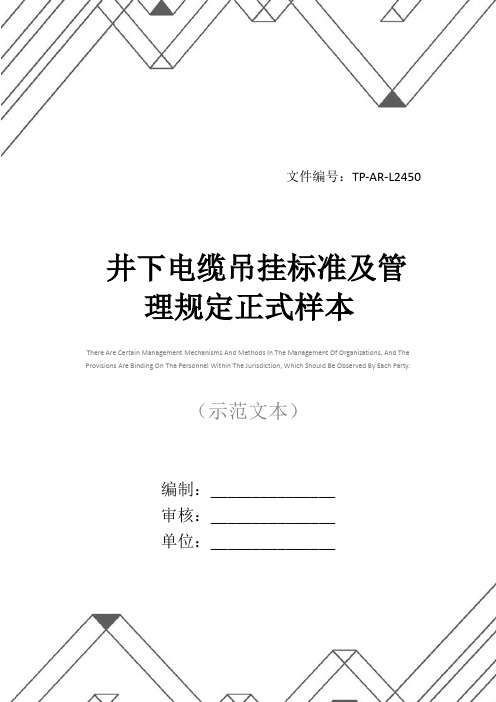

文件编号：TP-AR-L2450There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________井下电缆吊挂标准及管理规定正式样本井下电缆吊挂标准及管理规定正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

一、电缆敷设及吊挂原则：1、电缆必须吊挂。

2、电缆水平敷设时必须与巷道走势保持一致，垂直方向敷设时必须与地面成90º，即横平竖直。

3、电缆改变敷设方向时，转弯处应有适宜的圆弧。

4、电缆悬挂点的间距在水平巷道或倾斜巷道内应不超3米。

5、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

6、固定电缆钩的预埋件埋入后裸露长度不超过30mm。

7、电缆应每根分开吊挂（从上到下吊挂顺序为：通讯电缆、监测电缆、信号电缆、动力电缆）。

二、一般规定：1、严禁用小电缆钩挂大电缆。

（并且用统一类型规格的电缆钩）。

2、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩3、巷道一侧挂有2根以上的电缆时，不得交叉，且驰度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆不得挂风筒或水管上。

6、电缆不得遭受淋水，如有淋水予以保护。

7、电缆上严禁悬挂任何物件。

8、在有瓦斯抽采管路的巷道内，电缆（包括通信电缆）必须与瓦斯抽采管路分挂在巷道两侧，严禁与瓦斯抽采管路搭接。

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个，绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后，铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定）。

5、已固定好的钢丝绳每间隔4-6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时，钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩（截面均小于50mm²）或5钩（其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

电缆敷设标准1、轨道巷电缆的敷设采用永久电缆钩吊挂。

2、电缆敷设顺序从上至下依次为：通讯电缆、监测电缆、信号电缆、动力电缆。

3、动力电缆与四小线电缆应分类吊挂，四小线电缆挂在动力电缆上方，间距大于100mm；四小线电缆之间、动力电缆之间的距离不应小于50mm，电缆钩间距1米，吊挂高度距底板不少于1。

5米,以矿车掉道撞不到电缆为准。

4、电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷，巷道交岔点处电缆要顺巷帮垂直上行，在巷道肩窝处弯成圆弧,不拐死弯，然后贴顶吊挂到对帮指定位置。

5、电缆出开关应先向下弯曲，比喇叭口低50mm以上，两侧电缆弯曲弧度自然一致.6、低压接线盒，两头的电缆余量必须大于300mm,四通必须盖向外，小喇叭口朝下固定在巷道帮上.7、电缆标志牌的悬挂：电缆标志牌必须规格统一，标志牌上的内容包括电缆的管理单位、规格型号、长度和用途等；悬挂地点:在改变电缆直径、接线盒出线端、电缆的拐弯处、分岔处均应悬挂电缆标志牌。

在采掘巷道内，原则上沿电缆走向每100米悬挂一块电缆标志牌,不足100米时，至少应在一处悬挂电缆标志牌。

在大巷等其它通过电缆的巷道内，每200米悬挂一块电缆标志牌。

8、碹头、三叉口、拐弯处的电缆、电缆悬挂间距可适当减少,平滑过度，以求达到整齐美观。

9、井下电缆要保持干净,相关责任单位要定期擦拭。

10、机电科要对井下电缆进行定期检查,发现有不符合上述标准要求及时联系处理并进行处罚。

井下电缆管理标准一、电缆吊挂1、井下必须使用统一标准的电缆钩吊挂，新施工的采掘工作面，要依据实际需要确定电缆敷设根数，由施工单位一次将电缆钩安装到位。

2、工作面两顺槽掘进期间电缆钩采用Φ6.3钢丝绳吊挂，钢丝绳用花篮螺栓拉紧在巷道帮部锚杆上并用不少于3道卡子卡紧，固定点距离不得超过50米，钢丝绳每隔2米用不少于2道16＃以上细扎丝吊在顶部钢网上，电缆钩用不少于2道16#以上细扎丝固定在钢丝绳上，确保电缆悬挂整齐美观.3、采掘工作面的电缆钩悬挂间距不超过1。

煤矿井下电缆吊挂标准煤矿井下电缆吊挂是煤矿生产中的重要环节，它直接关系到矿井的安全生产和生产效率。

为了规范煤矿井下电缆的吊挂标准，保障矿工的安全，提高矿井的生产效率，制定了以下煤矿井下电缆吊挂标准。

一、吊挂设备的选择。

1. 吊具的选择应符合国家标准，具有相应的质量检测报告，并经过专业人员的验收。

2. 吊具的使用寿命应符合要求，经过定期检测和维护，确保吊具的安全可靠性。

二、吊挂位置的确定。

1. 吊挂位置应符合设计要求，不得随意更改。

2. 吊挂位置应远离矿井内的机械设备和其他阻挡物，保证电缆的正常使用和安全运行。

三、电缆的吊挂要求。

1. 电缆的吊挂应符合设计要求，不得出现过紧或过松的情况。

2. 电缆的吊挂点应均匀分布，保证电缆的受力均匀，避免出现局部受力过大的情况。

四、吊挂过程中的安全要求。

1. 吊挂过程中，应有专人负责指挥，确保吊挂操作的安全可靠。

2. 吊挂过程中，应做好现场防护措施，避免人员和设备受到意外伤害。

五、吊挂后的检查和验收。

1. 吊挂完成后，应及时进行检查，确保吊挂的质量和安全性。

2. 吊挂完成后，应由专业人员进行验收，确保吊挂符合标准要求。

六、吊挂后的维护和保养。

1. 吊挂完成后，应加强对吊具和电缆的维护和保养工作，延长设备的使用寿命。

2. 吊挂后，应定期对吊具和电缆进行检测，发现问题及时处理，确保设备的安全可靠性。

七、吊挂标准的执行。

1. 各级管理人员应加强对吊挂标准的宣传和培训，确保各岗位人员都能够正确执行吊挂标准。

2. 对于违反吊挂标准的行为，应及时进行纠正和处理，确保吊挂作业的安全和规范。

总结，煤矿井下电缆吊挂标准的制定和执行，对于煤矿的安全生产和生产效率具有重要意义。

各级管理人员和吊挂作业人员都应严格遵守吊挂标准，确保吊挂作业的安全可靠性，为煤矿的安全生产和高效运行提供保障。

电缆悬挂标准一、适用范围本标准适用于山西中阳桃园容大煤业有限公司主要大巷、采、掘工作面电缆吊挂标准管理。

电缆现场应遵循：1、主要运输、轨道大巷电缆现场应遵循井下机电队负责安装、吊挂、维护，日常的电缆卫生为区域责任制；采掘顺槽电缆现场应遵循“谁使用，谁负责安装，吊挂、维护、清理”的原则；2、“走下不走上、走里不走外、靠帮接顶、平行或垂直于顶、底板”的原则。

3、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成 90 度，即横平竖直。

二、主要运输、轨道大巷电缆吊挂标准1、布置位置井下必须使用统一标准的矿用电缆钩根据现场确定位置。

2、电缆吊挂（1）电缆敷设顺序从上至下依次为：照明、信号电缆、动力线。

（2）电缆吊挂整齐不交叉、不缠绕、不挤压、不落地、不盘卷。

（3）电缆钩分大钩、小钩，小钩在上，大钩在下；大钩、小钩数量根据现场情况确定，并考虑一定数量的备用电缆钩（36V 以下含36V电缆可同钩吊挂，36V以上电缆钩必须分钩进行吊挂）。

主要运输、轨道大巷电缆钩使用GJ-35mm2钢较线悬挂在挑钩上固定于巷帮、巷顶或采用电缆桥架置于巷道顶部。

（4）电缆吊挂使用电缆钩吊挂，同一区段使用同一规格的电缆吊挂钩.固定巷道电缆钩间距为1200mm。

吊挂时，高压电缆与低压电缆相距不小于100mm，高压电缆之间，低压电缆之间相距不小于50mm,吊挂高度不得低于1600mm与风水管路的间距不得小于300mm。

(5）电缆穿过墙壁或风门时，必须设置穿墙套管保护好电缆，并将两头采用黄泥封堵，36V以上电缆通过穿墙套管时只允许单孔穿线，不得两根以上电缆同时通过一个穿墙套管。

(6）巷道内的电缆（动力电缆）通过拐弯或分支点，以及连接不同直径的接线盒两端，穿墙电缆的墙两边都应该设置注有电缆的规格型号，编号，长度，用途，电压，截面，负责人的标志牌，并且内容要填写正确，完整。

(7）电缆不得悬挂在风水管路上，不得遭受淋水。

电缆上严禁悬挂任何物件。

井下电缆吊挂标准及管理规定范文井下电缆是煤矿等井下工作场所中必不可缺的重要设备，它承担着输送电能的功能，保障了井下工作的正常进行。

为了确保井下电缆的安全运行和管理，制定了一系列的吊挂标准和管理规定。

首先，关于井下电缆的吊挂标准，主要包括以下几个方面：1. 吊挂位置标识：在井下电缆吊挂位置上必须进行清晰明确的标识，用以指示吊挂的位置和方向。

吊挂位置标识应设置在电缆上方靠近吊挂点的位置，用以提醒作业人员避开吊挂位置，防止发生事故。

2. 吊挂高度标准：井下电缆必须按照规定的标准进行吊挂，其吊挂高度应符合相关规定，以减少电缆的损坏和避免工人的误碰。

吊挂高度应根据井下作业的具体情况和设备的使用需求确定，同时要考虑到保护电缆免受机械碰撞和人为损坏的因素。

3. 吊挂角度标准：井下电缆的吊挂角度应根据电缆的材质和直径确定，通常的吊挂角度是垂直于地面。

吊挂角度过大会增加电缆的张力，容易造成电缆断裂；吊挂角度过小，电缆容易产生剪切力，也会导致电缆的损坏。

因此，吊挂角度必须符合标准要求，保证电缆的安全运行。

4. 吊挂固定方式标准：井下电缆的吊挂固定方式应选择合适的固定设备，并进行可靠的固定，以防止电缆在吊挂过程中发生松动或脱落的情况。

吊挂固定方式一般有钢索吊挂、抱箍吊挂等，具体选择哪种方式要根据电缆的特点和吊挂环境来决定。

同时，吊挂固定设备应定期检查和维修，确保其可靠性和稳定性。

其次，关于井下电缆的管理规定，主要包括以下几个方面：1. 井下电缆的安装管理：在井下电缆的安装过程中，必须按照规定的要求进行，严禁采用临时、简单、不安全的方式进行电缆的安装。

同时，要做好电缆的标识和记录，确保电缆的安装位置和数据准确无误。

2. 井下电缆的维护管理：井下电缆的维护工作应定期进行，包括对电缆进行清洁、检查和保养，及时发现并排除电缆存在的问题。

同时，要建立电缆的维护记录，记录维护的时间、内容和结果，以便日后查阅和参考。

3. 井下电缆的检测管理：井下电缆应定期进行检测，以排除电缆的隐患和及时发现电缆的故障。

井下电缆吊挂标准及管理规定模版1.引言本文旨在确定井下电缆吊挂的标准及管理规定，以确保井下电缆的安全可靠运行。

井下电缆吊挂是井下矿山环境中常见的作业活动，对于保障电缆的正常使用和防止事故的发生具有重要的意义。

2.术语定义2.1 井下电缆：指在井下运行的供电电缆，包括高压电缆、低压电缆、信号电缆等。

2.2 吊挂设备：指用于将井下电缆悬挂或固定的设备，包括电缆槽、电缆支架、吊索等。

3.吊挂标准3.1 电缆位置规定3.1.1 电缆应按照设计要求放置于电缆槽中，并保持良好的对称排列。

3.1.2 电缆的最小安全距离应按照国家相关标准要求确定。

3.2 吊索选择3.2.1 吊索应采用优质钢丝绳制作，并符合国家相关标准。

3.2.2 吊索的最小断裂拉力应能够满足荷载要求，并在实际使用中进行定期检测和维护。

3.3 吊索固定3.3.1 吊索应固定于电缆支架或其他可靠的支撑点上。

3.3.2 吊索的固定点应具备足够的强度和稳定性，以防止吊索松动或脱落。

3.4 电缆支架设计3.4.1 电缆支架的材料应符合国家相关标准，并具备足够的强度和稳定性。

3.4.2 电缆支架的高度、宽度和间距应根据实际情况进行合理设计，确保电缆的吊挂和维护作业的顺利进行。

3.5 吊挂荷载限制3.5.1 吊挂荷载应根据电缆的额定荷载进行合理确定，并在实际使用中进行定期检测和评估。

3.5.2 吊挂荷载不得超过吊索、电缆支架和吊挂设备的最大承载能力。

4.管理规定4.1 设备检修与维护4.1.1 各级管理人员应在规定时间内对井下电缆吊挂设备进行定期检修和维护，确保设备的安全可靠使用。

4.1.2 吊索的使用寿命应根据实际情况进行评估，并在达到使用寿命上限时进行及时更换。

4.2 工作人员培训4.2.1 对从事井下电缆吊挂作业的工作人员进行必要的培训，包括安全操作规程、设备使用方法、急救知识等。

4.2.2 工作人员应持有效的操作证书，并按照相关要求进行定期考核和复核。
