井下电缆悬挂标准

井下电缆吊挂标准电缆吊挂通用标准：一、同排电缆间距的设定1、高压电缆与高压电缆的间距应不小于50毫米。

2、高压电缆与低压电缆的间距应大于100毫米。

3、低压电缆与低压电缆的间距应不小于50毫米。

4、小线子原则上应与动力电缆分别吊挂在巷道两侧，若受条件限制应敷设在动力电缆上方的0.1米以上的地方。

5、小线子与小线子之间的间距不小于30毫米。

二、高压电缆、低压电联、小线子的划分范围与其吊挂示意图1、高压电缆：输送电压在1140伏以上的电缆。

2、低压电缆：输送电压在1140伏及其以下的电缆。

3、小线子：信号线、照明线、通信线、控制线，称为小线子。

4、吊挂示意图见下图缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字型的电缆不得带电，但给采掘机组供电的电缆不受此限。

二、巷道与巷道之间过碹时，电缆钩必须钉在顶板上，电缆要用扎带进行捆扎牢固，要求成一条直线。

三、躲避峒吊挂电缆时，要安装在躲避峒上方，两侧要对称，成均匀弧状进行吊挂。

吊挂时由于电缆上钩不牢，需用扎带进行捆扎牢固。

四、同一巷道电缆钩吊挂时以腰线为基准，距离腰线的垂直距离要保持一致，电缆钩与钩之间要保持平行与腰线保持垂直。

架棚巷道电缆整改办法：一、电缆钩与顶板距离为200 -250毫米，电缆钩子的间距为2个棚档之间距离（1.3-1.6米），如遇到工字钢的间距不一致时，可利用不低于10号的铁丝进行调整。

如遇到架棚较低时，其离顶板距离不大于150毫米。

二、吊挂电缆时应标线吊挂，确保电缆整齐。

整改办法：各单位应对照标准，按照责任区域划分（见附表），于2009年1月31日前整改完毕。

大水头煤矿井下电缆及管路悬挂、积尘清理标准为进一步规范井下电缆、管路的管理，提高安装、敷设的质量，统一标准，便于操作，提升我矿安全质量标准化管理水平，结合本矿实际特制订井下电缆、管路悬挂标准，望各单位认真执行。

第一部分电缆悬挂标准井下所有固定敷设的电缆（包括动力电缆、监测、照明、信号、通讯电缆等）必须采用专用电缆钩进行悬挂。

悬挂电缆必须遵守下列标准：1、水平巷道或倾斜井巷中悬挂的电缆应有适当的弛度（最低点水平下垂50～100mm），并能在意外受力时自由坠落。

其悬挂高度保证电缆在矿车掉道时不受撞击，在电缆坠落时不落在轨道或输送带上，在行人巷道电缆钩最低层的电缆悬挂高度距离底板1.8m。

2、电缆悬挂点的间距，在水平巷道或倾斜井巷内电缆钩间距为1.5m。

3、电缆不得悬挂在风管或水管上，不得遭受淋水。

电缆上严禁悬挂任何物件。

电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

在有瓦斯抽放管路的巷道内，电缆（包括通讯、监测、照明、信号电缆）必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电（屏蔽电缆除外），但给采、掘机组供电的电缆不受此限。

4、井筒和巷道内的通讯、信号、照明、监测电缆，应与电力电缆分挂在井巷的两侧。

如果巷道一侧管道过多受条件所限，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.2m以上的地方。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于100mm；高压电缆之间、低压电缆之间的距离不得小于50mm。

6、井下所有巷道内的动力电缆，沿线每隔一定距离、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边都应设置电缆标志牌，注有编号、供电对象、长度、电压、截面和巡检负责人的姓名，巷道内电缆要求每隔50m，粘贴电缆标志牌。

7、在硐室内及经过风门敷设电缆时，电缆穿过墙壁部分必须采用套管保护，并严密封堵管口。

井下管、线（电缆）吊挂标准及管理办法一、管路吊挂标准1.岩石掘进巷道、煤、半煤岩掘进巷道最上面管路的吊挂离轨道面的高度为1.8米，每隔4米打一个帮部锚杆进行固定，采用抱箍方式吊挂：按管径的大小排列，最小管子在上面,最大管路在最下面,管子之间的空隙为150mm。

管路吊挂力求做到“平行成直线”和美观。

在编制掘进施工作业措施时，对管路吊挂要按本文要求有明确的规定，从技术源头抓起。

2.井下所有的管路，每隔100米设一管标，管标颜色一致，内容为用途、规格型号。

3.井下所有的管路每年至少进行一次油漆防腐，各种管路表面刷漆要用不同颜色区分。

4.需要对巷道进行喷浆时，施工单位必须采取保护管路的措施。

严禁将浆喷到管路上，否则按每米50元罚施工单位，同时清理干净。

5.通风科提前一个月将需要安装瓦斯抽排管的设计图纸交施工队，无设计图纸禁止施工，影响生产追究相关单位领导责任。

二、电缆吊挂标准1.电缆不应和风管或水管悬挂在同一侧，有淋水处必须采取保护措施。

电缆上严禁悬挂任何物件，电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

在有瓦斯抽放管路的巷道内，电缆(包括通信、信号电缆)必须与瓦斯抽放管路分挂在巷道两侧。

盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

2.所有斜巷,必须使用具有7个以上钩头的电缆钩吊挂,风巷可用5个以上钩头的电缆钩吊挂.电缆钩悬挂点的间距为1.0m,同钩电缆驰度一致.所有掘进巷、回采巷的电缆均布置在行人侧,所有斜巷的电缆均布置在水沟侧。

主要大巷的电缆和管路分开吊挂。

3.同一电缆钩内电缆的排列顺序:由上到下按照高压电缆,低压电缆顺序吊挂,顺序不得随意窜钩吊挂。

4.各种小电缆线,采用特制电缆钩平行吊挂，不得交叉、捆扎吊挂。

有条件的巷道应与电力电缆分开吊挂，否则应吊挂在电力电缆上方并保持0.1m的间距。

在距迎头50米处安装电缆的放、收装置。

5.电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.6m.电缆接线盒应固定吊挂,并使接线盒与主线保持在同一水平面内。

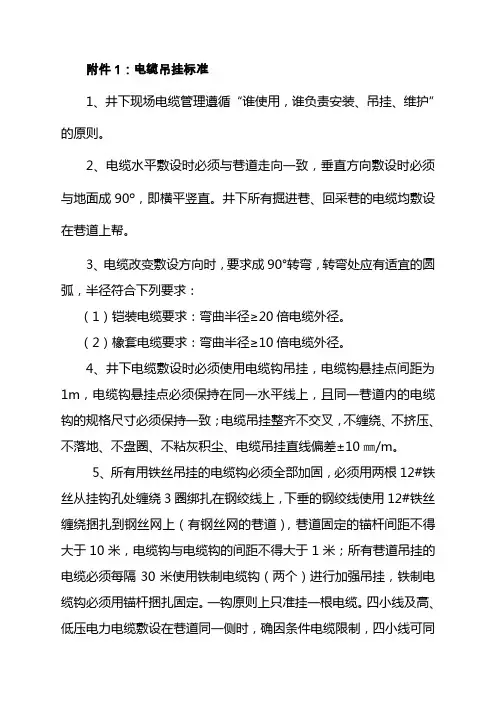

附件1：电缆吊挂标准1、井下现场电缆管理遵循“谁使用，谁负责安装、吊挂、维护”的原则。

2、电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

井下所有掘进巷、回采巷的电缆均敷设在巷道上帮。

3、电缆改变敷设方向时，要求成90°转弯，转弯处应有适宜的圆弧，半径符合下列要求：（1）铠装电缆要求：弯曲半径≥20倍电缆外径。

（2）橡套电缆要求：弯曲半径≥10倍电缆外径。

4、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂整齐不交叉，不缠绕、不挤压、不落地、不盘圈、不粘灰积尘、电缆吊挂直线偏差±10㎜/m。

5、所有用铁丝吊挂的电缆钩必须全部加固，必须用两根12#铁丝从挂钩孔处缠绕3圈绑扎在钢绞线上，下垂的钢绞线使用12#铁丝缠绕捆扎到钢丝网上（有钢丝网的巷道），巷道固定的锚杆间距不得大于10米，电缆钩与电缆钩的间距不得大于1米；所有巷道吊挂的电缆必须每隔30米使用铁制电缆钩（两个）进行加强吊挂，铁制电缆钩必须用锚杆捆扎固定。

一钩原则上只准挂一根电缆。

四小线及高、低压电力电缆敷设在巷道同一侧时，确因条件电缆限制，四小线可同时占用一个电缆钩。

（3108/3103顺槽吊挂方式详见附图）6、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置。

7、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm。

8、所有过联巷电缆必须按要求每间隔1米安装一个顶钩，顶钩加工见附图。

9、电缆吊挂统一使用阻燃塑料电缆钩(特殊电缆和地段按要求可使用铁钩和电缆桥架），电缆钩分小钩和大钩，大钩在下，小钩在上，大、小钩数量根据现场情况确定，严禁用小电缆钩挂大电缆。

电缆悬挂标准根据《煤矿安全规程》（2016版）、《煤矿安全质量标准化标准及考核评级办法》结合我矿实际情况，制订井下主运输大巷，高压和低压、监控信号电缆敷设及悬挂。

一、电缆悬挂基本原则和要求1.井下电缆必须悬挂。

2.在井下主要运输巷道或倾角在30°以下的井巷中，电缆应用电缆钩悬挂，在主、副井井筒信号电缆及照明电缆顶上悬挂，主井入井电缆使用电缆钩靠皮带侧悬挂，电缆钩上下固定，并隔3米进行电缆与钩固定，3、同一地点或同一地段，同一根电缆只允许用同一类型电缆挂钩悬挂。

4、水平巷道或倾斜井巷中悬挂的电缆，应有适当的弛度并能在意外受力时自由坠落。

其悬挂高度应保证电缆在矿车掉道时不受撞击。

电缆在意外受力时坠落时不落在轨道或运输机上。

以免电缆受损伤，造成重大事故。

5、在水平巷道或倾斜井巷内不超过3.0m，在立井内不超过6m。

其它规定①、电缆不得挂在风管或水管上。

②、电缆不得遭受淋水。

③、电缆上严禁悬挂任何物件。

④、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

⑤、盘圈或盘“8”字形的电缆不得带电，但给采掘机组的供电电缆不受此限制。

⑥、高低压电缆敷设在巷道同一侧时，高低压电缆之间的距离应大于100mm。

低压电缆之间的距离不得小于50mm。

二、矿井主要运输巷道电缆悬挂及要求⒈在水平巷道或倾斜井巷内不低于1.5m，在主运输大巷和硐室内低于1.8m。

电缆钩采用挂接金属钩固定方式活动固定。

⒉在各种巷道内电缆挂钩间距保持在1m左右⒊允许悬挂点的间距在±100mm范围内变动。

⒋横过巷道电缆（过风门处电缆）应使用电缆桥架和套管。

⒌用电缆钩悬挂电缆时，各电缆钩的直径，必须与悬挂电缆的直径相互符合，严禁电缆钩直径过小，挤伤电缆。

⒍高低压电缆在巷道同一侧敷设时应遵循高压电缆在下，低压电缆在上的原则，高压电缆之间以及低压电缆之间的距离不得小于50mm，高低压电缆相互的间距不得小于0.1m。

井下电缆吊挂标准是为了提高煤矿安全生产标准化水平，根据煤矿安全规程和实际矿井情况制定的。

以下是一些主要的井下电缆吊挂标准要求：
1. 电缆敷设方式：井下电缆应采用钢绞线、电缆钩吊挂。

2. 电缆走向：电缆应与巷道腰线平行，电缆钩与腰线垂直。

电缆钩形成的平面与大巷侧面平行。

3. 电缆顺序：电缆应按照自上而下的顺序分类吊挂，顺序为：监测电缆、通讯电缆、信号电缆、动力线。

4. 电缆间距：在水平巷道或倾斜井巷中，电缆钩间距为1.5 米；在电缆沟内，间距为1 米。

横过巷道的电缆采用电缆卡固定时，固定点的间距为1 米。

5. 电缆高度：电缆吊挂高度距底板不少于1.6 米。

特殊要求地段电缆高度按照实际情况确定。

6. 电缆垂度：电力电缆的悬挂应有适当的垂度，且垂度一致、高度一致，吊挂整齐、无交叉。

7. 电缆保护：通信、信号电缆沿巷道固定的金属焊网采用阻燃塑料扎条绑扎。

8. 统一管理：井下电缆吊挂应统一使用矿用塑料电缆钩，小钩在上，大钩在下，大钩、小钩数量根据现场情况确定，并考虑一定数量的备用钩。

9. 标识与记录：电缆吊挂处应设置标志牌，注明电缆的规格型号、编号、长度、用途和负责人等信息。

10. 定期检查与维护：电缆吊挂设施应定期进行检查和维护，确保其正常运行和使用。

2024年井下电缆敷设管理规定1、井下所有掘进巷,回采巷的电缆均敷设在巷道上帮,所有斜巷的电缆均敷设在巷道水沟侧；2、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，同钩电缆驰度一致，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.8m；敷设的电缆距轨道水平距离不得低于600mm；3、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置，敷设的电缆必须与巷道内的瓦斯抽放管路分挂在巷道的两侧，井下带电电缆不得盘圈或盘8字形；电缆钩内电缆的排列:由上到下按照最上面的钩头为通信和信号等小电缆线,其次为高压电缆,低压电缆顺序,不得随意窜钩吊挂；4、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm；5、井下巷道内敷设的电缆，沿线每隔200m、拐弯处、分岔处以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边均应悬挂电缆标志牌，并注明电缆编号、电压等级、截面积、长度、用途等项目；6、井下敷设的通讯和信号电缆必须使用吊皮吊挂统一刷白漆（吊皮白漆每季度重新刷一次），吊皮使用上下钢绞线固定，悬挂点间距为600mm，悬挂位置在巷道内电力电缆上方并保持0.1m以上距离，吊皮悬挂点必须保持在同一水平线上，且同一巷道内的吊皮的规格尺寸必须保持一致；7、吊挂通讯信号电缆的吊皮吊挂眼孔数无法满足现场通讯信号电缆吊挂时，多余通讯信号电缆需统一捆扎，吊挂在固定吊皮的上钢绞线上；8、井下各巷道电缆及通讯信号电缆必须保持表面清洁卫生，且每周必须进行不低于一次的电缆表面卫生清理工作；在喷浆施工段的电缆必须加设有效保护，避免被浆料覆盖；现场实际施工时开关负荷线需落地的，落地电缆必须加设套管进行有效保护；9、井下各巷道迎头综掘机随机电缆必须加设不低于30米、耙矸机随机电缆必须加设不低于15米的套管进行有效保护；10、井下各配电点电缆吊挂：吊挂电缆至开关或电机的电源线以及各种通信、信号电缆，必须从巷道内整体敷设的电缆里侧沿巷道帮部进行敷设，各种负荷线、信号监测线必须从串线下方至电缆钩敷设，杜绝交叉缠绕现象；11、井下过笼门电缆，应使用电缆钩托至巷道顶部沿弧形吊挂，过笼门通讯及信号电缆，应将通讯及信号电缆放入开口的橡胶软管内，并将橡胶软管沿巷道顶部弧形吊挂；12、岩巷开拓进尺电缆钩必须使用开叉螺栓上下固定；13、煤巷综掘进尺电缆钩使用上下钢绞线拉平敷设；14、井下皮带机头、刮板机头等处信号线必须沿拉直钢绞线吊挂；15、电缆、通讯及信号电缆必须吊挂整齐，不交叉，不落地，应有适当的弛度；16、电缆接线盒应打眼平直固定或使用横杆架设两个电缆钩间平直吊挂,两端电缆留有的弧度保持一致，并使接线盒与主线路整体保持一致；17、遇特殊情况如巷道断面不能满足上述规定时,以总工办提供的巷道布置图为准；18、对于违反上述管理规定的按刘庄煤矿机电管理规定给予处罚。

井下电缆吊挂相关规定1、电缆布置、走向、吊挂必须严格按照设计、图纸要求执行。

2、吊挂电缆必须采用布置镀锌6×19/9.3mm钢丝绳配合固定电缆钩方式进行吊挂电缆。

钢丝绳首尾两端必须固定在有效锚杆或锚索上，选用钢丝绳卡时，应使其U形环的内侧净距比钢丝绳直径大1～3mm，太大了卡扣连接卡不紧。

钢丝绳端头绳卡数目不少于3个，绳卡的间距应≥钢丝绳径的6倍，最后一个绳卡距绳头距离≥140mm。

3、钢丝绳、绳卡应配套使用，绳卡要一顺排列，应将U 形环部分卡在绳头的一面，压板放在主绳的一面。

上钢丝绳卡时一定要将螺栓拧紧，直到绳被压扁1／3～1／4直径时为止，并在绳受力后，再将钢丝绳卡螺栓拧紧一次，以保证接头牢固可靠。

4、电缆钩必须用10号铁丝进行固定,固定时铁丝穿过电缆钩固定孔后，铁丝旋转拧固不得少于三圈；再将铁丝缠绕于已固定好的钢丝绳上，缠绕不得少于三圈，缠绕时要将每圈铁丝都吃紧，最后将铁丝的另一端固定于顶网或钢带上，且铁丝旋转拧固不得少于三圈，如可借钢带固定应优先选择钢带，如无钢带可借用时，穿顶网固定应至少穿过不同两根顶网铁丝，穿过顶网后铁丝应拉紧后再进行拧固。

（注：电缆钩的固定严禁使用联网丝等材料代替，必须使用10号铁丝进行固定）。

5、已固定好的钢丝绳每间隔4-6米进行一次加固，加固采用双股10号铁丝并必须穿过钢带进行固定，且铁丝旋转拧固不得少于三圈，使用双股铁丝工作段长度应一致，以保证其两根受力均匀。

若巷道顶板无钢带可利用时，钢丝绳的加固为每间隔10米进行一次加固，加固采用支护锚杆、锚索、短截钢丝绳、绳卡配合进行，短截钢丝绳必须可靠固定在支护锚杆、锚索上，大包围穿过已固定好的钢丝绳后再使用绳卡进行可靠固定。

短截钢丝绳、绳卡安装遵循以上第2、3条规定执行。

6、电缆吊挂总钩数达8钩（截面均小于50mm²）或5钩（其中3根截面大于70mm²或其中4根截面大于50mm²）以上时，应每间隔10米进行一次加固，加固采用铁十钩、短截钢丝绳、绳卡配合进行，且铁十钩必须可靠固定在支护锚杆、锚索或钢带上，严禁固定在顶网上；铁十钩的吊挂必须保证承重受力，不得悬空。

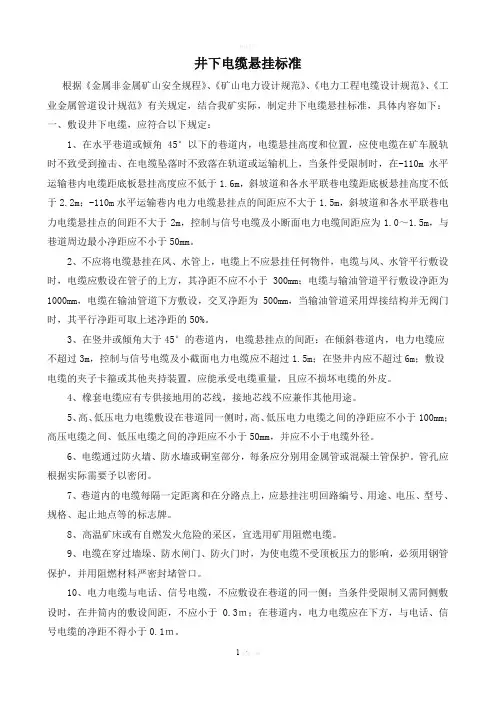

井下电缆悬挂标准根据《金属非金属矿山安全规程》、《矿山电力设计规范》、《电力工程电缆设计规范》、《工业金属管道设计规范》有关规定，结合我矿实际，制定井下电缆悬挂标准，具体内容如下：一、敷设井下电缆，应符合以下规定：1、在水平巷道或倾角45°以下的巷道内，电缆悬挂高度和位置，应使电缆在矿车脱轨时不致受到撞击、在电缆坠落时不致落在轨道或运输机上，当条件受限制时，在-110m水平运输巷内电缆距底板悬挂高度应不低于1.6m，斜坡道和各水平联巷电缆距底板悬挂高度不低于2.2m；-110m水平运输巷内电力电缆悬挂点的间距应不大于1.5m，斜坡道和各水平联巷电力电缆悬挂点的间距不大于2m，控制与信号电缆及小断面电力电缆间距应为1.0～1.5m，与巷道周边最小净距应不小于50mm。

2、不应将电缆悬挂在风、水管上，电缆上不应悬挂任何物件，电缆与风、水管平行敷设时，电缆应敷设在管子的上方，其净距不应不小于300mm；电缆与输油管道平行敷设净距为1000mm，电缆在输油管道下方敷设，交叉净距为500mm，当输油管道采用焊接结构并无阀门时，其平行净距可取上述净距的50%。

3、在竖井或倾角大于45°的巷道内，电缆悬挂点的间距：在倾斜巷道内，电力电缆应不超过3m，控制与信号电缆及小截面电力电缆应不超过1.5m；在竖井内应不超过6m；敷设电缆的夹子卡箍或其他夹持装置，应能承受电缆重量，且应不损坏电缆的外皮。

4、橡套电缆应有专供接地用的芯线，接地芯线不应兼作其他用途。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电力电缆之间的净距应不小于100mm；高压电缆之间、低压电缆之间的净距应不小于50mm，并应不小于电缆外径。

6、电缆通过防火墙、防水墙或硐室部分，每条应分别用金属管或混凝土管保护。

管孔应根据实际需要予以密闭。

7、巷道内的电缆每隔一定距离和在分路点上，应悬挂注明回路编号、用途、电压、型号、规格、起止地点等的标志牌。

电缆吊挂标准一、一般规定：1、电缆必须用吊钩悬挂，在井巷内悬挂点间距不得超过1m。

2、电缆不应悬挂在风管或水管上，不得遭受淋水。

3、电缆与压风管、供水管在巷道同侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

4、盘圈或盘“8”字形的电缆不得带电，但给采、掘机组供电的电缆不受此限。

5、通信和信号电缆应与电力电缆分挂在井巷的两侧，如受条件所限，在巷道内应敷设在电力电缆上方0.1m以上的地方。

6、高、低压电力电缆敷设在巷道同侧时，高、低压电缆之间的距离应大于0.1m，高压电缆、低压电缆之间的距离不得小于50mm。

7、井下巷道内的电缆，沿线每隔200米，拐弯或分支点以及连接不同直径电缆的接线盒两端，穿墙电缆的墙的两边都应设置注有编号、用途、电压、长度和截面的标志牌。

8、电缆穿过墙壁部分应用套管保护，并严密封堵管口。

9、电缆在电缆钩吊挂自上至下次序为：四小线、低压动力电缆、高压电缆。

二、井下巷道内吊挂标准：1、掘进及回采巷道内的电缆全部使用塑料电缆钩，皮带巷内挂在行人侧，回采面的副巷应挂在靠工作面侧。

有条件时，通讯、监控、信号线分钩悬挂；电缆多时，通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在最上方小电缆钩内，尼纶扎带绑扎间距0.5米。

固定电缆钩的钢绞线距顶板0.1m。

在巷道顶部拉一条细钢绞线，照明线用尼纶扎带固定在钢绞线上，照明缆线必须成一条直线，拐弯处要求直角拐弯，不得出现缆线松弛现象。

2、轨道巷内电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用专门制作的小电缆钩沿顶板水平吊挂，小电缆钩用两道细钢绞线固定，距顶板50mm，自右至左依次为信号、监控、通讯。

动力电缆贴帮用电缆钩吊挂，电缆间距一致。

照明缆线同上。

3、一采区回风巷电缆吊挂在巷道进去方向的右帮。

通讯、监控、信号电缆用尼纶扎带将线扎在一起后吊挂在动力电缆上方0.1米处。

动力电缆用电缆钩吊挂在行帮，电缆间距一致。

后部架棚段沿棚梁弧段安设细钢绞线，四小线用尼纶扎带绑扎在一起，固定在一根钢绞线上，其余动力电缆一条钢绞线固定一根电缆，间距一致。

井下电缆敷设管理规定1、井下所有掘进巷,回采巷的电缆均敷设在巷道上帮,所有斜巷的电缆均敷设在巷道水沟侧；2、井下电缆敷设时必须使用电缆钩吊挂，电缆钩悬挂点间距为1m，同钩电缆驰度一致，电缆钩悬挂点必须保持在同一水平线上，且同一巷道内的电缆钩的规格尺寸必须保持一致；电缆吊挂高度,最下面一根电缆的钩头距轨道面的距离为1.8m；敷设的电缆距轨道水平距离不得低于600mm；3、井下敷设的电缆、通讯信号电缆不得吊挂在风水管路上，电缆与风水管路敷设在巷道同一侧时，必须敷设在管路上方0.3m以上的位置，敷设的电缆必须与巷道内的瓦斯抽放管路分挂在巷道的两侧，井下带电电缆不得盘圈或盘“8”字形；电缆钩内电缆的排列:由上到下按照最上面的钩头为通信和信号等小电缆线,其次为高压电缆,低压电缆顺序,不得随意窜钩吊挂；4、井下高、低压电缆敷设在巷道同一侧时，高、低压电缆之间的距离应大于0.1m，高压电缆之间、低压电缆之间的距离不得小于50mm；5、井下巷道内敷设的电缆，沿线每隔200m、拐弯处、分岔处以及连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边均应悬挂电缆标志牌，并注明电缆编号、电压等级、截面积、长度、用途等项目；6、井下敷设的通讯和信号电缆必须使用吊皮吊挂统一刷白漆(吊皮白漆每季度重新刷一次)，吊皮使用上下钢绞线固定，悬挂点间距为600mm，悬挂位置在巷道内电力电缆上方并保持0.1m以上距离，吊皮悬挂点必须保持在同一水平线上，且同一巷道内的吊皮的规格尺寸必须保持一致；7、吊挂通讯信号电缆的吊皮吊挂眼孔数无法满足现场通讯信号电缆吊挂时，多余通讯信号电缆需统一捆扎，吊挂在固定吊皮的上钢绞线上；8、井下各巷道电缆及通讯信号电缆必须保持表面清洁卫生，且每周必须进行不低于一次的电缆表面卫生清理工作；在喷浆施工段的电缆必须加设有效保护，避免被浆料覆盖；现场实际施工时开关负荷线需落地的，落地电缆必须加设套管进行有效保护；9、井下各巷道迎头综掘机随机电缆必须加设不低于____米、耙矸机随机电缆必须加设不低于____米的套管进行有效保护；10、井下各配电点电缆吊挂：吊挂电缆至开关或电机的电源线以及各种通信、信号电缆，必须从巷道内整体敷设的电缆里侧沿巷道帮部进行敷设，各种负荷线、信号监测线必须从串线下方至电缆钩敷设，杜绝交叉缠绕现象；11、井下过笼门电缆，应使用电缆钩托至巷道顶部沿弧形吊挂，过笼门通讯及信号电缆，应将通讯及信号电缆放入开口的橡胶软管内，并将橡胶软管沿巷道顶部弧形吊挂；12、岩巷开拓进尺电缆钩必须使用开叉螺栓上下固定；13、煤巷综掘进尺电缆钩使用上下钢绞线拉平敷设；14、井下皮带机头、刮板机头等处信号线必须沿拉直钢绞线吊挂；15、电缆、通讯及信号电缆必须吊挂整齐，不交叉，不落地，应有适当的弛度；16、电缆接线盒应打眼平直固定或使用横杆架设两个电缆钩间平直吊挂,两端电缆留有的弧度保持一致，并使接线盒与主线路整体保持一致；17、遇特殊情况如巷道断面不能满足上述规定时,以总工办提供的巷道布置图为准；18、对于违反上述管理规定的按刘庄煤矿机电管理规定给予处罚。

电缆吊挂相关标准一、2016版《煤矿安全规程》1、第四百四十五条井下各级配电电压和各种电气设备的额定电压等级，应当符合下列要求：（一）高压不超过10000V.（二）低压不超过1140V.（三）照明和手持式电气设备的供电额定电压不超过127V.（四）远距离控制线路的额定电压不超过36V.（五）采掘工作面用电设备电压超过3300V时，必须制定专门的安全措施.2、第三百六十四条爆破母线与电缆应当分别挂在巷道的两侧。

如果必须挂在同一侧，爆破母线必须挂在电缆的下方，并保持0.3m以上的距离。

3、第四百六十二条在总回风巷、专用回风巷及机械提升的进风倾斜井巷（不包括输送机上、下山）中不应敷设电力电缆，确需在机械提升的进风倾斜井巷（不包括输送机上、下山）中敷设电力电缆时，应当有可靠的保护措施，并经矿总工程师批准，溜放煤、肝、材料的溜道中严禁敷设电缆。

4、第四百六十三条井下电缆的选用应当遵守下列规定：（一）电缆主线芯的截面应当满足供电线路负荷的要求。

电缆应当带有供保护接地用的足够截面的导体。

（二）对固定敷设的高压电缆：①在立井井筒或者倾角为45°及其以上的井巷内，应当采用煤矿用粗钢丝铠装电力电缆。

②在水平巷道或者倾角在45°以下的井巷内，应当采用煤矿用钢带或者细钢丝铠装电力电缆。

③在进风斜井、井底车场及其附近、中央变电所至采区变电所之间，可以采用铝芯电缆；其他地点必须采用铜芯电缆。

（三）固定敷设的低压电缆，应当采用煤矿用铠装或者非铠装电力电缆或者对应电压等级的煤矿用橡套软电缆。

（四）非固定敷设的高低压电缆，必须采用煤矿用橡套软电缆。

移动式和手持式电气设备应当使用专用橡套电缆。

5、第四百六十四条电缆的敷设应当符合下列要求：（一）在水平巷道或者倾角在3 0。

以下的井巷中，电缆应当用吊钩悬挂。

（二）在立井井筒或者倾角在3 0。

及以上的井巷中，电缆应当用夹子、卡箍或者其他夹持装置进行敷设.夹持装置应当能承受电缆重量，并不得损伤电缆。

金属非金属矿山井下电缆悬挂标准根据《金属非金属矿山安全规程》、《矿山电力设计规范》、《电力工程电缆设计规范》、《工业金属管道设计规范》有关规定，结合我矿实际，制定井下电缆悬挂标准，具体内容如下：一、敷设井下电缆，应符合以下规定：1、在水平巷道或倾角45°以下的巷道内，电缆悬挂高度和位置，应使电缆在矿车脱轨时不致受到撞击、在电缆坠落时不致落在轨道或运输机上，当条件受限制时，在-110m水平运输巷内电缆距底板悬挂高度应不低于1.6m，斜坡道和各水平联巷电缆距底板悬挂高度不低于2.2m；-110m水平运输巷内电力电缆悬挂点的间距应不大于1.5m，斜坡道和各水平联巷电力电缆悬挂点的间距不大于2m，控制与信号电缆及小断面电力电缆间距应为1.0～1.5m，与巷道周边最小净距应不小于50mm。

2、不应将电缆悬挂在风、水管上，电缆上不应悬挂任何物件，电缆与风、水管平行敷设时，电缆应敷设在管子的上方，其净距不应不小于300mm；电缆与输油管道平行敷设净距为1000mm，电缆在输油管道下方敷设，交叉净距为500mm，当输油管道采用焊接结构并无阀门时，其平行净距可取上述净距的50%。

3、在竖井或倾角大于45°的巷道内，电缆悬挂点的间距：在倾斜巷道内，电力电缆应不超过3m，控制与信号电缆及小截面电力电缆应不超过1.5m；在竖井内应不超过6m；敷设电缆的夹子卡箍或其他夹持装置，应能承受电缆重量，且应不损坏电缆的外皮。

4、橡套电缆应有专供接地用的芯线，接地芯线不应兼作其他用途。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电力电缆之间的净距应不小于100mm；高压电缆之间、低压电缆之间的净距应不小于50mm，并应不小于电缆外径。

6、电缆通过防火墙、防水墙或硐室部分，每条应分别用金属管或混凝土管保护。

管孔应根据实际需要予以密闭。

7、巷道内的电缆每隔一定距离和在分路点上，应悬挂注明回路编号、用途、电压、型号、规格、起止地点等的标志牌。

煤矿电缆悬挂标准煤矿电缆悬挂是指利用设备或者其他材料将电缆悬挂在空中，以保证电缆安全运行和延长电缆使用寿命的一项重要技术措施。

煤矿电缆悬挂标准是为了保障电缆的安全运行，防止因电缆摩擦、碰撞、拉伸等原因导致事故发生，提高煤矿生产效率，推动煤炭行业的健康可持续发展。

一、煤矿电缆悬挂的作用1. 保护电缆：合理的悬挂可以避免电缆因受力不均匀或拉伸过大而导致损坏，延长电缆的使用寿命。

2. 提高安全性：良好的悬挂可以减少电缆与设备之间的摩擦和碰撞，减少事故发生的可能性，保障生产安全。

3. 减少维修成本：正确的悬挂可以避免因电缆损坏而导致的维修成本和生产停工时间，降低维修成本。

4. 提高工作效率：合理的悬挂可以保证电缆的顺畅运行，提高电缆的传输效率，提高生产效率。

二、煤矿电缆悬挂的标准1. 悬挂高度：煤矿电缆的悬挂高度应根据实际情况进行合理规划，一般应高于地面1.8米以上。

同时要避免悬挂过高或者过低，以免影响电缆的正常运行和维护。

2. 悬挂方式：煤矿电缆的悬挂方式应采用可靠的固定装置，以保证电缆的稳定悬挂。

悬挂装置应具备一定的抗风、抗震能力，确保电缆在外部环境变化时依然能够保持稳定。

3. 间距规范：煤矿电缆的悬挂间距应根据电缆的负载和长度进行合理选取，一般不宜小于电缆直径的1.5倍。

间距过小容易导致电缆相互摩擦，间距过大则容易导致电缆下垂，影响电缆的传输效率。

4. 设备接触：悬挂电缆时应避免与设备接触，以免因设备振动或位置变化导致电缆的损坏。

5. 定期检查：煤矿电缆的悬挂应定期进行检查和维护，发现问题及时处理，保证悬挂系统的可靠性和安全性。

6. 材料选择：悬挂电缆的材料应具备良好的耐磨、耐腐蚀和抗拉伸能力，确保悬挂系统的长期稳定使用。

7. 环境要求：煤矿电缆的悬挂应考虑煤矿环境的特殊要求，如防爆、防尘等，确保悬挂系统能够在煤矿环境中稳定运行。

8. 防护措施：对于悬挂在高空的电缆，应采取防护措施，确保悬挂系统的安全性和可靠性。

井下电缆悬挂标准一、电缆水平敷设时必须与巷道走向一致,垂直方向敷设时必须与地面成90º，即横平竖直。

二、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求：A、铠装电缆要求:弯曲半径≥20倍电缆外径B、橡套电缆要求：弯曲半径≥10倍电缆外径三、电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m，在立井井筒内不得超过6m。

四、悬挂高度符合下列要求(以下高度以电缆钩最下方为准）1、主要运输巷不低于1.6m.2、掘进与回采巷道平巷悬挂不低于1.6m，放顶硐室及机电硐室处不低于1。

8m。

五、悬挂应有适当的弛度，一般以电缆拉直后自然垂下为宜。

六、一般规定1、严禁用小电缆钩挂大电缆。

2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。

3、巷道一侧挂有2根以上电缆时，不得交叉，且弛度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固,不得让电缆受力。

6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内,应敷设在距电力电缆0。

3m以外的地方；在巷道内,应敷设在电力电缆上方0。

1m以上的地方。

七、其它规定1、电缆不得挂在风管或水管上。

2、电缆不得遭受淋水.3、电缆上严禁悬挂任何物件。

4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0。

3米以上的距离。

5、盘圈或盘“8"字形的电缆不得带电，但给采掘机组供电的电缆不受此限。

6、高低压电缆敷设在巷道同一侧时:A、高低压电缆之间的距离应大于100mm ；B、高压电缆之间、低压电缆之间的距离不得小于50mm。

8、穿墙电缆穿管敷设,管两端用必须用黄泥封堵。

八、电缆标志牌1、标志牌的内容1）要求注有型号、电压、长度、始末端名称。

2）字迹清楚不潦草，并与实际相符。

标志牌的粘贴要求1）箭头指向正确，即：箭头由电源指向负荷端或受电端。

井下电缆悬挂标准根据《金属非金属矿山安全规程》、《矿山电力设计规范》、《电力工程电缆设计规范》、《工业金属管道设计规范》有关规定，结合我矿实际，制定井下电缆悬挂标准，具体内容如下：一、敷设井下电缆，应符合以下规定：1、在水平巷道或倾角45°以下的巷道内，电缆悬挂高度和位置，应使电缆在矿车脱轨时不致受到撞击、在电缆坠落时不致落在轨道或运输机上，当条件受限制时，在-110m水平运输巷内电缆距底板悬挂高度应不低于1.6m，斜坡道和各水平联巷电缆距底板悬挂高度不低于2.2m；-110m水平运输巷内电力电缆悬挂点的间距应不大于1.5m，斜坡道和各水平联巷电力电缆悬挂点的间距不大于2m，控制与信号电缆及小断面电力电缆间距应为1.0～1.5m，与巷道周边最小净距应不小于50mm。

2、不应将电缆悬挂在风、水管上，电缆上不应悬挂任何物件，电缆与风、水管平行敷设时，电缆应敷设在管子的上方，其净距不应不小于300mm；电缆与输油管道平行敷设净距为1000mm，电缆在输油管道下方敷设，交叉净距为500mm，当输油管道采用焊接结构并无阀门时，其平行净距可取上述净距的50%。

3、在竖井或倾角大于45°的巷道内，电缆悬挂点的间距：在倾斜巷道内，电力电缆应不超过3m，控制与信号电缆及小截面电力电缆应不超过1.5m；在竖井内应不超过6m；敷设电缆的夹子卡箍或其他夹持装置，应能承受电缆重量，且应不损坏电缆的外皮。

4、橡套电缆应有专供接地用的芯线，接地芯线不应兼作其他用途。

5、高、低压电力电缆敷设在巷道同一侧时，高、低压电力电缆之间的净距应不小于100mm；高压电缆之间、低压电缆之间的净距应不小于50mm，并应不小于电缆外径。

6、电缆通过防火墙、防水墙或硐室部分，每条应分别用金属管或混凝土管保护。

管孔应根据实际需要予以密闭。

7、巷道内的电缆每隔一定距离和在分路点上，应悬挂注明回路编号、用途、电压、型号、规格、起止地点等的标志牌。
