武安市云驾岭铁矿开采方案设计报告 3.采矿3.采矿3.1 开采方法选择云驾岭铁矿由1#、3#、6#、10#、12#、14#勘探线横剖面，Ｉ—Ｉ纵剖面所控制，分Fe1、Fe2两个矿体。
Fe1矿体分布于3 #勘探线上，由CK16和CK44两钻孔控制，呈水平状，平均厚度4～5m，赋存标高＋52～86m的隐伏矿体;顶底板均为灰岩。
Fe2为主矿体分布在1#～14#勘探线的灰岩与闪长岩接触带上的隐伏矿体;由ZK18等14个钻孔控制，属D级勘探程度。
矿体顶板为灰岩，底板为闪长岩或蚀变闪长岩，有时为矽卡岩。
矿体赋存标高为＋50～－285之间，距地表埋藏深度平均400m左右，矿体走向S12°E，走向长1527m，宽度400m～650m，1#至10#勘探线间的矿床产状呈背斜状，东翼倾向NE，倾角25°，西翼倾向SW，倾角17°，10#勘探线至14#勘探线矿床呈向东单斜产状，倾角15°～20°。
根据云驾岭铁矿床赋存条件，云驾岭矿体开采技术较为复杂，影响因素多，矿体埋藏较深，由北向南缓角度倾没。
故对云驾岭铁矿设计采用井下开采方法。
3.2 矿床现状及开采范围云驾岭铁矿由1#～14#勘探线横剖面和I—I纵剖面控制了Fe1、Fe2两矿体。
云驾岭村座落在6#勘探线上，村庄东西长约600m，南北宽约400m，玉石洼铁矿生活区位于3#勘探线以东延长线上，村庄与生活区下均压住10#勘探线以北绝大部分矿体;武安冶金矿山公司为开采这部分矿体，已施工了部分开拓工程，其中：主井已掘至-30米，风井掘至0米，-30米水平，0米水平，+50米水平也已做了部分工程。
现在，武安冶金矿山公司委托我院做《河北省武安市云驾岭铁矿开采方案设计》。
经与武安市冶金矿山公司商定，将云驾岭矿体分两期开采，一期工程开采范围：沿走向1#～10#勘探线间，垂直方向为-75m以上的矿体；10#勘探线以南，-75m以下的矿体作为二期工程开采。

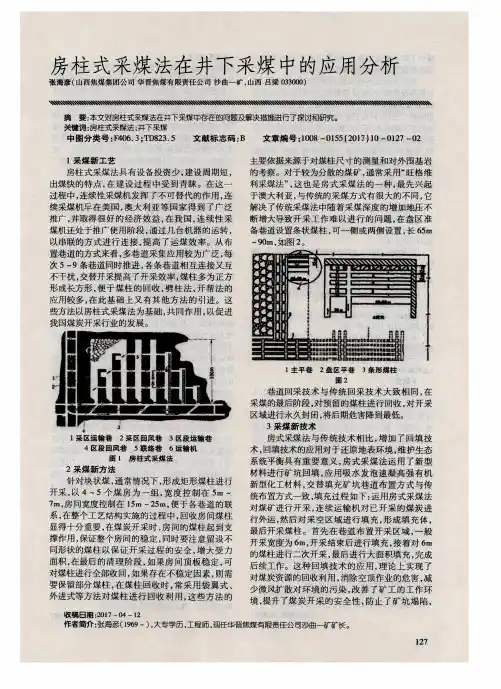

房柱式采矿法在井下采矿的应用房柱式采矿法是一种常用的采矿方法，应用广泛，能够有效地提高井下采矿的效率和安全性。
本文将介绍房柱式采矿法在井下采矿中的应用，并探讨其优缺点。
1. 房柱式采矿法的原理和流程房柱式采矿法是一种支柱式采矿法，其原理是在矿井中开凿出一系列大小不等的房间，然后在房间之间留下一些柱子作为支撑，将煤炭从房间侧壁中切割出来，然后进行运输和加工。
具体流程如下：（1）开拓房间：首先需要在煤矿床的顶部和底部开掘出水平的房间。
根据矿井地质条件的不同，房间的大小和形状可以进行适当的调整。
（2）布设支撑柱：在房间之间留下一些柱子，作为支撑，防止房间坍塌。
支撑柱的尺寸、种类和间距由矿井地质条件所决定。
（3）采煤：在房间侧壁中，使用切割机将煤炭切割出来，并运输到地面进行处理。
2. 房柱式采矿法的优点房柱式采矿法相比于其他采矿方法具有以下优点：（1）适用范围广：房柱式采矿法适用于各种类型的煤炭矿床。
由于其灵活性，可以根据不同的地质条件进行调整，因此能够应对更多的采矿环境。
（2）采煤效率高：采煤时不需要移动支撑柱，便于操作，也不会损坏矿井结构，因此能够保证高效率的采煤。
（3）安全性较高：支撑柱的设置能够有效地防止矿井坍塌，提高了操作人员的安全保障。
（4）节能环保：由于其采煤效率高，运输及加工的过程也较为简单，因此采用这种采煤方法会减少能源消耗，同时也能够减少对环境的污染。
3. 房柱式采矿法的缺点房柱式采矿法虽然有诸多优点，但也存在一些缺点：（1）支撑柱较多：为了保障采煤安全，采用房柱式采矿法必然需要布设支撑柱，这样就会导致采煤的空间受到限制。
（2）难以对采煤顺序进行控制：柱子的设置难以调整，因此会限制采煤的顺序，不能按需求进行控制。
（3）难以充分利用煤炭资源：由于支撑柱的设置，采煤的空间受到限制，这样会导致煤炭的利用率降低。
4. 总结房柱式采矿法是一种常用的采矿方法，具有适用范围广、采煤效率高、安全性较高和节能环保等优点。

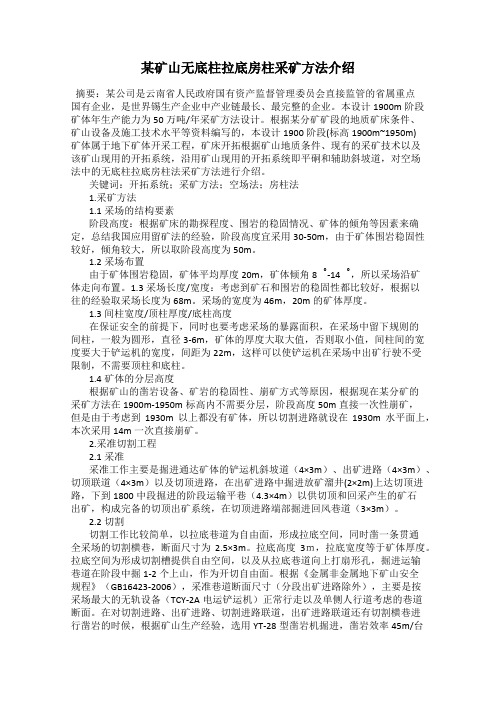

某矿山无底柱拉底房柱采矿方法介绍摘要：某公司是云南省人民政府国有资产监督管理委员会直接监管的省属重点国有企业，是世界锡生产企业中产业链最长、最完整的企业。
本设计1900m阶段矿体年生产能力为50万吨/年采矿方法设计。
根据某分矿矿段的地质矿床条件、矿山设备及施工技术水平等资料编写的，本设计1900阶段(标高1900m~1950m)矿体属于地下矿体开采工程，矿床开拓根据矿山地质条件、现有的采矿技术以及该矿山现用的开拓系统，沿用矿山现用的开拓系统即平硐和辅助斜坡道，对空场法中的无底柱拉底房柱法采矿方法进行介绍。
关键词：开拓系统；采矿方法；空场法；房柱法1.采矿方法1.1采场的结构要素阶段高度：根据矿床的勘探程度、围岩的稳固情况、矿体的倾角等因素来确定，总结我国应用留矿法的经验，阶段高度宜采用30-50m，由于矿体围岩稳固性较好，倾角较大，所以取阶段高度为50m。
1.2采场布置由于矿体围岩稳固，矿体平均厚度20m，矿体倾角8︒-14︒，所以采场沿矿体走向布置。
1.3采场长度/宽度：考虑到矿石和围岩的稳固性都比较好，根据以往的经验取采场长度为68m。
采场的宽度为46m，20m的矿体厚度。
1.3间柱宽度/顶柱厚度/底柱高度在保证安全的前提下，同时也要考虑采场的暴露面积，在采场中留下规则的间柱，一般为圆形，直径3-6m，矿体的厚度大取大值，否则取小值，间柱间的宽度要大于铲运机的宽度，间距为22m，这样可以使铲运机在采场中出矿行驶不受限制，不需要顶柱和底柱。
1.4矿体的分层高度根据矿山的凿岩设备、矿岩的稳固性、崩矿方式等原因，根据现在某分矿的采矿方法在1900m-1950m标高内不需要分层，阶段高度50m直接一次性崩矿，但是由于考虑到1930m以上都没有矿体，所以切割进路就设在1930m水平面上，本次采用14m一次直接崩矿。
2.采准切割工程2.1采准采准工作主要是掘进通达矿体的铲运机斜坡道（4×3m）、出矿进路（4×3m）、切顶联道（4×3m）以及切顶进路，在出矿进路中掘进放矿溜井(2×2m)上达切顶进路，下到1800中段掘进的阶段运输平巷（4.3×4m）以供切顶和回采产生的矿石出矿，构成完备的切顶出矿系统，在切顶进路端部掘进回风巷道（3×3m）。
书山有路勤为径，学海无涯苦作舟
房柱法的特点及其工序
房柱法是回采矿岩稳固的水平和缓倾斜中厚以下矿体的常用采矿方法。
其特点是在回采单元中划分矿房、矿柱并相互交替排列，回采矿房时留下规则的矿柱（如果仅将夹石或低品位矿体留作矿柱，致使矿柱排列不规则，则称为全面法，其主要回采工艺与房柱法基本相同）维护采空区顶板。
所留矿柱可以是连续的或间断的，间断矿柱一般不进行回采。
图1 为浅眼房柱法的概念图。
图1 浅眼房注法1 阶段运输平巷； 2 矿石溜井； 3 切割平巷； 4 电耙绞车硐室；
5 切割天井（上山）；
6 矿柱；
7 炮眼
1）采场布置
我国采用房柱法的矿山，多半采用电耙运搬矿石，故矿房的长轴方向沿矿体
倾斜布置，其长度主要根据电耙的有效耙运距离确定，一般为4m~60m。
矿房的宽度根据矿体的厚度和顶板岩石的稳固性而定，一般为8~20m。
矿柱多为圆型，直径3~7m，当矿体厚度较大时，应留连续（条带状）矿柱，宽度5m 左右。
2）采准切割
在矿体的底板岩石中掘进脉外阶段运输平巷1（矿山生产能力小时，阶段平
巷也可布置在矿体中，称脉内平巷），在每个矿房的中心线处，自阶段运输平
巷掘进矿石溜井2。
在矿房下部的矿柱中，掘进电耙绞车硐室4。
在溜井上部沿矿体走向掘进切割平巷3，将切割平巷往矿体两侧扩展，形成拉底空间。
沿矿房中心线，在矿体中，从矿石溜井紧贴矿体底板，掘进切割天井（上山）5，作为行人、通风、运送设备和材料的通道及回采时的爆破自由面。
3）回采。
