总规图例颜色

土地规划图例土地规划图例是指在土地规划设计中，用于表示不同土地用途和功能的图例。

它是土地规划图中的重要部分，通过图例可以清晰地展示土地的利用方式和分布情况，便于人们理解和识别。

一、图例的基本要素1.1 图例标题图例标题应简明扼要地描述图例的内容，以便读者能够迅速了解图例的主题。

1.2 图例符号图例符号是用来表示不同土地用途和功能的标志或图形。

符号应具有明确的含义，以便读者能够准确地理解图例所传达的信息。

常见的图例符号包括颜色填充、线型、图案等。

1.3 图例说明图例说明是对图例符号的解释和说明，用文字形式对各个符号进行描述，以便读者能够准确理解各个符号所代表的土地用途和功能。

说明内容应简明扼要，语言准确清晰。

二、土地用途图例示例下面是一个土地规划图例的示例，用以展示不同土地用途和功能的图例符号及其说明：2.1 住宅用地图例符号：矩形，填充颜色为浅黄色图例说明：用于居住的土地，包括住宅小区、别墅等。

2.2 商业用地图例符号：圆形，填充颜色为红色图例说明：用于商业活动的土地，包括商业中心、购物中心等。

2.3 工业用地图例符号：三角形，填充颜色为蓝色图例说明：用于工业生产的土地，包括工厂、仓库等。

2.4 农业用地图例符号：圆形，填充颜色为绿色图例说明：用于农业生产的土地，包括农田、果园等。

2.5 公共设施用地图例符号：正方形，填充颜色为紫色图例说明：用于公共设施建设的土地，包括学校、医院、公园等。

2.6 交通用地图例符号：直线，线型为实线，颜色为黑色图例说明：用于交通运输的土地，包括道路、铁路、机场等。

2.7 自然保护用地图例符号：圆形，填充颜色为灰色图例说明：用于自然生态保护的土地，包括自然保护区、湿地等。

三、图例使用注意事项3.1 图例应与土地规划图相配套，符合土地规划设计的要求。

3.2 图例符号应具有明确的含义，避免出现歧义和混淆。

3.3 图例说明应简明扼要，语言准确清晰，易于理解。

3.4 图例应具有较好的可视性和美观性，以便读者能够直观地获取信息。

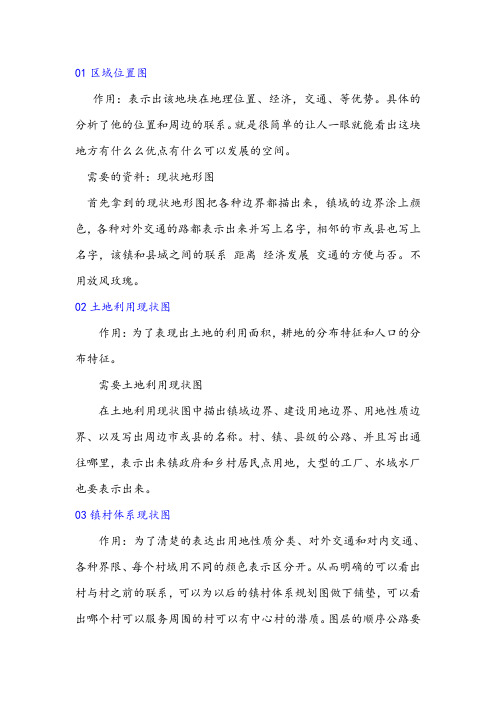

01区域位置图作用：表示出该地块在地理位置、经济，交通、等优势。

具体的分析了他的位置和周边的联系。

就是很简单的让人一眼就能看出这块地方有什么么优点有什么可以发展的空间。

需要的资料：现状地形图首先拿到的现状地形图把各种边界都描出来，镇域的边界涂上颜色，各种对外交通的路都表示出来并写上名字，相邻的市或县也写上名字，该镇和县城之间的联系距离经济发展交通的方便与否。

不用放风玫瑰。

02土地利用现状图作用：为了表现出土地的利用面积，耕地的分布特征和人口的分布特征。

需要土地利用现状图在土地利用现状图中描出镇域边界、建设用地边界、用地性质边界、以及写出周边市或县的名称。

村、镇、县级的公路、并且写出通往哪里，表示出来镇政府和乡村居民点用地，大型的工厂、水域水厂也要表示出来。

03镇村体系现状图作用：为了清楚的表达出用地性质分类、对外交通和对内交通、各种界限、每个村域用不同的颜色表示区分开。

从而明确的可以看出村与村之前的联系，可以为以后的镇村体系规划图做下铺垫，可以看出哪个村可以服务周围的村可以有中心村的潜质。

图层的顺序公路要压着镇域边界。

从土地利用现状图中描出镇的范围以及镇域内各个村的村界以及建设用地的范围并附上村名。

从城乡总体规划中的城乡镇村体系现状图中找出县，乡、村各级公路。

标出乡村居民点和镇政府用地。

对于文物古迹之类需要从总体规划中旅游发展与文物保护图与实地调研得出。

附上地形图。

图层的顺序公路要压着镇域边界。

04镇域公共服务设施现状图作用：为了表达现状的公共服务设施的情况，包括商业，文化教育，医疗卫生等。

不完善的设施在以后的镇域公共服务设施规划图中加以完善。

需要实地调研得出以村镇体系现状图做底图，根据所得到的现状公共服务设施的情况画出图例，并调节大小。

05镇域基础设施现状图作用:为了表达现状的基础设施的情况，包括交通。

水电、暖、通信。

不完善的地方在镇域基础设施规划图中加以完善。

需要实地调研的调研表中以及结合总体规划中的城乡基础服务设施规划图。

3 图例与符号
3.1 用地图例
3.1。

1 用地图例应能表示地块的使用性质。

3.1.2 用地图例应分彩色图例、单色图例两种。

彩色图例应用于彩色图；单色图例应用于双色图，黑、白图，复印或晒蓝的底图或彩色图的底纹、要素图例与符号等。

3.1。

3 城市规划图中用地图例的选用和绘制应符合表3.1。

3的规定，彩色用地图例按用地类别分为十类,对应于现行国家标准《城市用地分类与规划建设用地标准》GBJ 137中的大类。

中类、小类彩色用地图例在大类主色调内选色，在大类主色调内选择有困难时应按本标准第3。

1.5条的规定执行。

3。

1.4 城市规划图中，单色用地图例的选用和绘制应符合表3。

1。

4的规定。

单色用地图例按用地类别分为十类，对应现行国家标准《城市用地分类与规划建设用地标准》GBJ 137中的十大类。

中类、小类用地图例应按本标准3。

1.5条规定执行。

3。

1.5总体规划图中需要表示到中类、小类用地时，可在相应的大类图式中加绘圆圈，并在圆圈内加注用地类别代号(图3。

1。

5）。

3。

2 规划要素图例
3。

2.1 城市规划的规划要素图例应用于各类城市规划图中表示城市现状、规划要素与规划内容.
3。

2。

2 城市规划图中规划要素图例的选用宜符合表3.2.2的规定。

规划要素图例与符号为单色图例。

总规图例颜色总规地块(规划与现状图层个数及色彩一致)用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 B-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 B-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 B-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 B-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 B-R4 51 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 B-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 B-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 B-C1 212 Continuous 封闭Poline线，统计数据用9 C2 商业金融业用地 B-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 B-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 B-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 B-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 B-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 B-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 B-C9_ 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 B-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 B-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 B-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 B-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 B-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 B-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 B-W2 33 Continuous封闭Poline线，统计数据用 23 W3 堆场用地 B-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 B-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 B-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 B-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地B-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 B-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 B-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 B-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 B-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 B-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 B-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 B-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 B-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 B-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 B-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 B-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 B-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 B-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 B-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 B-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 B-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 B-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 B-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 B-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 B-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 B-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 B-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 B-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 B-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地B-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 B-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 B-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 B-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 B-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 B-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 B-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 B-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 B-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 B-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 B-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 B-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 B-E8 253 Continuous 封闭Poline线，统计数据用总规现状地块用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 X-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 X-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 X-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 X-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 X-R4 41 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 X-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 X-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 X-C1 212 Continuous 封闭Poline线，统计数据用 9 C2 商业金融业用地 X-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 X-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 X-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 X-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 X-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 X-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地 X-C9 233 Continuous 封闭Poline线，统计数据用 16 M 工业用地 X-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 X-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 X-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 X-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 X-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 X-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 X-W2 33 Continuous 封闭Poline线，统计数据用 23 W3 堆场用地 X-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 X-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 X-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 X-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地X-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 X-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 X-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 X-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地 X-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 X-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 X-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 X-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 X-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 X-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 X-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 X-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 X-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 X-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 X-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 X-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 X-U4 191 Continuous 封闭Poline线，统计数据用 44 U5 施工与维修设施 X-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 X-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 X-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 X-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 X-G1 82 Continuous 封闭Poline线，统计数据用 49 G2 生产防护绿地 X-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 X-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 X-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地X-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 X-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 X-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 X-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 X-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 X-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 X-E2 71 Continuous 封闭Poline线，统计数据用 59 E3 园地 X-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 X-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 X-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 X-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 X-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 X-E8 253 Continuous 封闭Poline线，统计数据用。

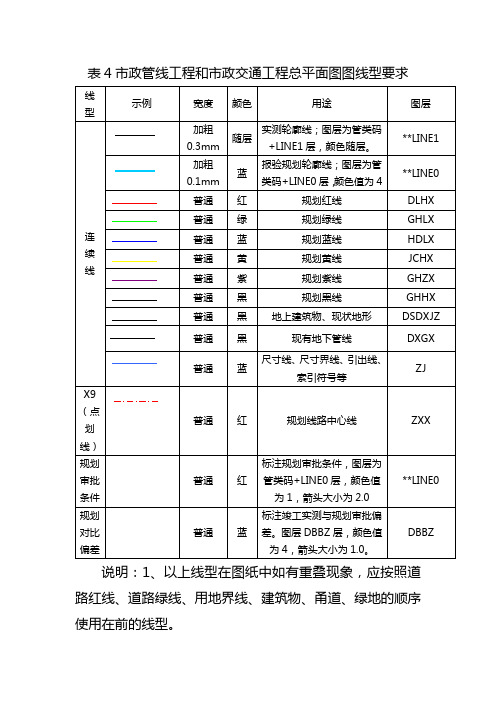

2015全套规划术语：红线、绿线、蓝线、紫线、总规、控规规划红线一般称道路红线,指城市道路用地规划控制线。

包括用地红线、道路红线和建筑红线,对“红线”的管理体现在...主要针对道路控制；是规划城市公共绿地、公园、单位绿地和环城绿地等；规定城市水面，主要包括河流、湖泊及护堤；规定历史文化街区；规定给排水、电力、电信、燃气等市政管网。

“橙线”轨道交通管理“黄线”地下文物管理。

是指道路用地与其它建设用地分界线，红线与建筑控制线之间还有可能存在绿线，黄线等。

所谓“建筑红线”，就是指由《中华人民共和国公路法》授权的县级以上地方人民政府，按照保障公路运行安全和节约用地的原则划定的用以界定公路两侧能否建盖永久性非公路设施的界线。

建筑红线控制就是路政管理部门按照公路管理的法律法规的规定，严格禁止任何单位和个人在建筑红线范围以内建盖永久性非公路设施的管理过程。

建筑红线由道路红线和建筑控制线组成。

道路红线是城市道路（含居住区级道路）用地的规划控制线；建筑控制线是建筑物基底位置的控制线。

基地与道路邻近一侧，一般以道路红线为建筑控制线，如果因城市规划需要，主管部门可在道路线以外另订建筑控制线，一般称后退道路红线建造。

任何建筑都不得超越给定的建筑红线。

《民用建筑设计通则》（JGJ37—87）规定建筑物的台阶、平台、窗井、地下建筑及建筑基础，除基地内连通城市管线以外的其它地下管线不允许突出道路红线。

允许突出道路红线的建筑突出物：1．在人行道地面上空：（1）2米以上允许突出窗扇、窗罩，突出宽度不大于0．4米；（2）2．50米以上允许突出活动遮阳，突出宽度不应大于人行道宽度减1米，并不应大于3米；（3）3．50米以上允许突出阳台，凸形封窗、雨棚、挑檐，突出宽度不应大于1米；（4）5米以上允许突出雨棚、挑檐，突出宽度不应大于人行道宽减1米，并不大于3米。

2．在无人行道的道路上空：（1）2．50米以上允许突出窗扇、窗罩，突出宽度不应大于0．4米；（2）5米以上允许突出雨棚、挑檐，突出宽度不应大于1米。

总规图例颜色总规图例颜色总规地块(规划与现状图层个数及色彩一致)用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 B-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 B-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 B-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 B-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 B-R4 51 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 B-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 B-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 B-C1 212 Continuous 封闭Poline线，统计数据用9 C2 商业金融业用地 B-C2 1 Continuous 封闭Poline 线，统计数据用 10 C3 文化娱乐用地 B-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 B-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 B-C5 230 Continuous 封闭Poline 线，统计数据用 13 C6 教育科研设计用地 B-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 B-C7 204 Continuous 封闭Poline线，统计数据用15 C9 其它公共设施用地B-C9_ 233 Continuous 封闭Poline线，统计数据用16 M 工业用地B-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 B-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 B-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 B-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 B-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 B-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 B-W2 33 Continuous封闭Poline线，统计数据用23 W3 堆场用地B-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 B-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 B-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 B-T1 152 Continuous 封闭Poline线，统计数据用27 T2 公路用地B-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 B-T3 152 Continuous 封闭Poline线，统计数据用 29 T4 港口用地 B-T4 152 Continuous 封闭Poline线，统计数据用 30 T5 机场用地 B-T5 152 Continuous 封闭Poline线，统计数据用 31 S 道路广场用地B-S 255 Continuous 封闭Poline线，统计数据用32 S1 道路用地 B-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 B-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 B-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 B-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 B-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 B-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 B-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 B-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 B-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 B-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 B-U3 191 Continuous 封闭Poline线，统计数据用 43 U4 环境卫生设施用地 B-U4 191 Continuous 封闭Poline线，统计数据用44 U5 施工与维修设施B-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 B-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 B-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地B-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地 B-G1 82 Continuous 封闭Poline线，统计数据用49 G2 生产防护绿地B-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 B-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 B-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地B-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 B-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 B-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 B-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 B-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 B-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 B-E2 71 Continuous 封闭Poline 线，统计数据用 59 E3 园地 B-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 B-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 B-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 B-E6 42 Continuous 封闭Poline 线，统计数据用63 E7 弃置地 B-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 B-E8 253 Continuous 封闭Poline线，统计数据用总规现状地块用地性质用地序 CAD 颜线备注名称号层名色型大中小1 R 居住用地用地 X-R 50 Continuous 封闭Poline线，统计数据用2 R1 一类居住用地 X-R1 60 Continuous 封闭Poline线，统计数据用3 R2 二类居住用地 X-R2 2 Continuous 封闭Poline线，统计数据用4 R3 三类居住用地 X-R3 51 Continuous 封闭Poline线，统计数据用5 R4 四类居住用地 X-R4 41 Continuous 封闭Poline线，统计数据用6 Rs 中小学、幼儿园用地 X-R5 2 Continuous 封闭Poline线，统计数据用7 C 公共设施用地 X-C 1 Continuous 封闭Poline线，统计数据用8 C1 行政办公用地 X-C1 212 Continuous 封闭Poline线，统计数据用 9 C2 商业金融业用地 X-C2 1 Continuous 封闭Poline 线，统计数据用10 C3 文化娱乐用地X-C3 211 Continuous 封闭Poline线，统计数据用 11 C4 体育用地 X-C4 241 Continuous 封闭Poline线，统计数据用 12 C5 医疗卫生用地 X-C5 230 Continuous 封闭Poline线，统计数据用 13 C6 教育科研设计用地 X-C6 231 Continuous 封闭Poline线，统计数据用 14 C7 文物古迹用地 X-C7 204 Continuous 封闭Poline线，统计数据用 15 C9 其它公共设施用地X-C9 233 Continuous 封闭Poline线，统计数据用16 M 工业用地 X-M 35 Continuous 封闭Poline线，统计数据用一类工业用地 X-M1 35 M1 17 Continuous 封闭Poline线，统计数据用二类工业用地 X-M2 36 M2 18 Continuous 封闭Poline线，统计数据用 19M3 三类工业用地 X-M3 37 Continuous 封闭Poline线，统计数据用 20 W 仓储用地 X-W 33 Continuous 封闭Poline线，统计数据用 21 W1 普通仓库 X-W1 33 Continuous 封闭Poline线，统计数据用 22 W2 危险品仓库 X-W2 33 Continuous 封闭Poline线，统计数据用 23 W3 堆场用地 X-W3 33 Continuous 封闭Poline 线，统计数据用 24 W4 物流中心用地 X-W4 33 Continuous 封闭Poline线，统计数据用 25 T 对外交通用地 X-T 152 Continuous 封闭Poline线，统计数据用 26 T1 铁路用地 X-T1 152 Continuous 封闭Poline线，统计数据用 27 T2 公路用地X-T2 255 Continuous 封闭Poline线，统计数据用 28 T3 管道运输用地 X-T3 152 Continuous 封闭Poline 线，统计数据用 29 T4 港口用地 X-T4 152 Continuous 封闭Poline 线，统计数据用 30 T5 机场用地 X-T5 152 Continuous 封闭Poline 线，统计数据用 31 S 道路广场用地 X-S 255 Continuous 封闭Poline 线，统计数据用32 S1 道路用地 X-S1 255 Continuous 封闭Poline线，统计数据用 33 S11 主干道用地 X-S11 255 Continuous 封闭Poline线，统计数据用 34 S12 次干道用地 X-S12 255 Continuous 封闭Poline线，统计数据用 35 S13 支路用地 X-S13 255 Continuous 封闭Poline线，统计数据用 36 S2 广场用地 X-S2 255 Continuous 封闭Poline线，统计数据用 37 S3 社会停车场库用地 X-S3 255 Continuous 封闭Poline线，统计数据用 38 S4 交通设施用地 X-S4 152 Continuous 封闭Poline线，统计数据用 39 U 市政公用设施用地 X-U 191 Continuous 封闭Poline线，统计数据用 40 U1 供应设施用地 X-U1 191 Continuous 封闭Poline线，统计数据用 41 U2 消防设施用地 X-U2 191 Continuous 封闭Poline线，统计数据用 42 U3 邮电设施用地 X-U3 191 Continuous 封闭Poline 线，统计数据用 43 U4 环境卫生设施用地 X-U4 191 Continuous 封闭Poline线，统计数据用44 U5 施工与维修设施X-U5 191 Continuous 封闭Poline线，统计数据用 45 U6 殡葬设施用地 X-U6 191 Continuous 封闭Poline线，统计数据用 46 U9 其它市政公用设施用地 X-U9 191 Continuous 封闭Poline线，统计数据用 47 G 绿地 X-G 82 Continuous 封闭Poline线，统计数据用 48 G1 公共绿地X-G1 82 Continuous 封闭Poline线，统计数据用49 G2 生产防护绿地X-G2 94 Continuous 封闭Poline线，统计数据用 50 G21 园林生产绿地 X-G21 70 Continuous 封闭Poline线，统计数据用 51 G22 防护绿地 X-G22 94 Continuous 封闭Poline线，统计数据用 52 D 特殊用地X-D 171 Continuous 封闭Poline线，统计数据用 53 D1 军事用地 X-D1 171 Continuous 封闭Poline线，统计数据用 54 D2 外事用地 X-D2 171 Continuous 封闭Poline线，统计数据用 55 D3 保安用地 X-D3 171 Continuous 封闭Poline 线，统计数据用 56 E 水域和其它用地 X-E 130 Continuous 封闭Poline线，统计数据用 57 E1 水域 X-E1 130 Continuous 封闭Poline线，统计数据用 58 E2 耕地 X-E2 71 Continuous 封闭Poline 线，统计数据用 59 E3 园地 X-E3 93 Continuous 封闭Poline线，统计数据用 60 E4 林地 X-E4 93 Continuous 封闭Poline线，统计数据用 61 E5 牧草地 X-E5 71 Continuous 封闭Poline线，统计数据用 62 E6 村镇建设用地 X-E6 42 Continuous 封闭Poline线，统计数据用63 E7 弃置地 X-E7 253 Continuous 封闭Poline线，统计数据用 64 E8 露天矿用地 X-E8 253 Continuous 封闭Poline线，统计数据用。
