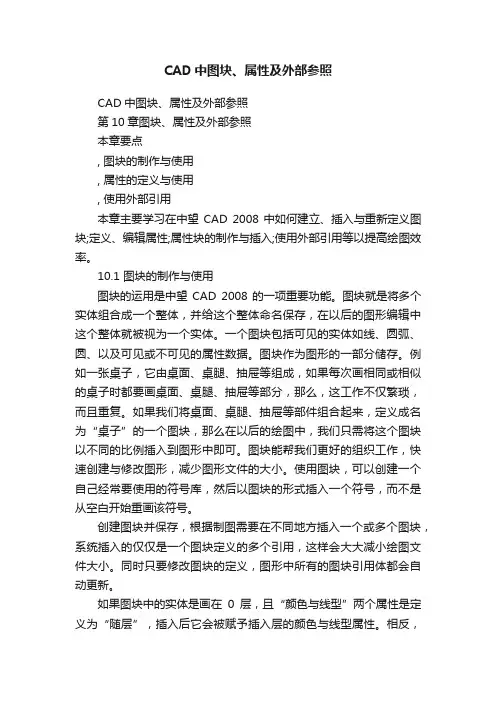

CAD中图块、属性及外部参照CAD中图块、属性及外部参照第10章图块、属性及外部参照本章要点, 图块的制作与使用, 属性的定义与使用, 使用外部引用本章主要学习在中望CAD 2008中如何建立、插入与重新定义图块;定义、编辑属性;属性块的制作与插入;使用外部引用等以提高绘图效率。
10.1 图块的制作与使用图块的运用是中望CAD 2008的一项重要功能。
图块就是将多个实体组合成一个整体，并给这个整体命名保存，在以后的图形编辑中这个整体就被视为一个实体。
一个图块包括可见的实体如线、圆弧、圆、以及可见或不可见的属性数据。
图块作为图形的一部分储存。
例如一张桌子，它由桌面、桌腿、抽屉等组成，如果每次画相同或相似的桌子时都要画桌面、桌腿、抽屉等部分，那么，这工作不仅繁琐，而且重复。
如果我们将桌面、桌腿、抽屉等部件组合起来，定义成名为“桌子”的一个图块，那么在以后的绘图中，我们只需将这个图块以不同的比例插入到图形中即可。
图块能帮我们更好的组织工作，快速创建与修改图形，减少图形文件的大小。
使用图块，可以创建一个自己经常要使用的符号库，然后以图块的形式插入一个符号，而不是从空白开始重画该符号。
创建图块并保存，根据制图需要在不同地方插入一个或多个图块，系统插入的仅仅是一个图块定义的多个引用，这样会大大减小绘图文件大小。
同时只要修改图块的定义，图形中所有的图块引用体都会自动更新。
如果图块中的实体是画在0层，且“颜色与线型”两个属性是定义为“随层”，插入后它会被赋予插入层的颜色与线型属性。
相反，如果图块中的实体，定义前它是画在非0层，且“颜色与线型”两个属性不是“随层”的话，插入后它保留原先的颜色与线型属性。
当新定义的图块中包括别的图块，这种情况叫嵌套，当想把小的元素链接到更大的集合，且在图形中要插入该集合时，嵌套是很有用的。
10.1.1 内部块定义(Block)中望CAD 2008中图块分为内部块和外部块两类，本节将讲解运用Block和Wblock命令定义内部块和外部块的操作。
