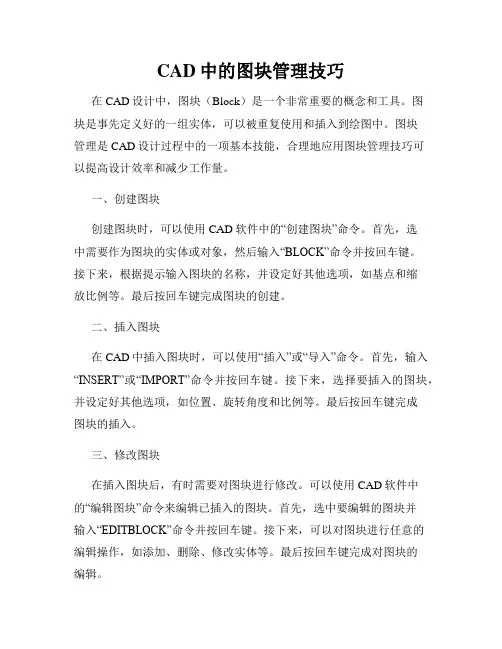

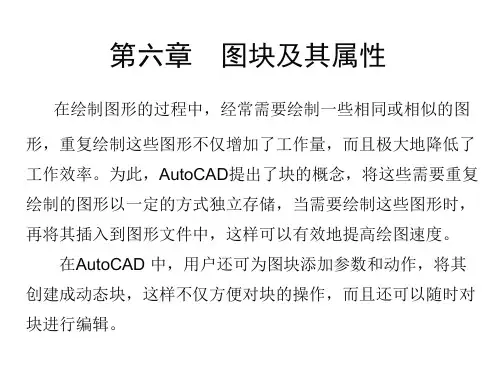

CAD中的图块管理技巧在CAD设计中，图块（Block）是一个非常重要的概念和工具。
图块是事先定义好的一组实体，可以被重复使用和插入到绘图中。
图块管理是CAD设计过程中的一项基本技能，合理地应用图块管理技巧可以提高设计效率和减少工作量。
一、创建图块创建图块时，可以使用CAD软件中的“创建图块”命令。
首先，选中需要作为图块的实体或对象，然后输入“BLOCK”命令并按回车键。
接下来，根据提示输入图块的名称，并设定好其他选项，如基点和缩放比例等。
最后按回车键完成图块的创建。
二、插入图块在CAD中插入图块时，可以使用“插入”或“导入”命令。
首先，输入“INSERT”或“IMPORT”命令并按回车键。
接下来，选择要插入的图块，并设定好其他选项，如位置、旋转角度和比例等。
最后按回车键完成图块的插入。
三、修改图块在插入图块后，有时需要对图块进行修改。
可以使用CAD软件中的“编辑图块”命令来编辑已插入的图块。
首先，选中要编辑的图块并输入“EDITBLOCK”命令并按回车键。
接下来，可以对图块进行任意的编辑操作，如添加、删除、修改实体等。
最后按回车键完成对图块的编辑。
四、保存和应用图块在CAD设计中，经常需要保存和应用已创建的图块。
可以使用CAD软件中的“保存图块”命令来保存已创建的图块。
首先，选中已创建的图块并输入“SAVEBLOCK”命令并按回车键。
接下来，根据提示输入图块的名称和保存路径，并按回车键完成图块的保存。
保存好的图块可以随时应用到绘图中。
使用CAD软件中的“插入”或“导入”命令来插入已保存的图块。
首先，输入“INSERT”或“IMPORT”命令并按回车键。
接下来，选择要插入的图块并设定好其他选项，如位置、旋转角度和比例等。
最后按回车键完成图块的插入。
五、管理图块在CAD设计中，图块的管理是一项非常重要的任务。
合理地管理图块可以提高设计效率和减少工作量。
可以使用CAD软件中的“图块管理器”来管理和组织图块。

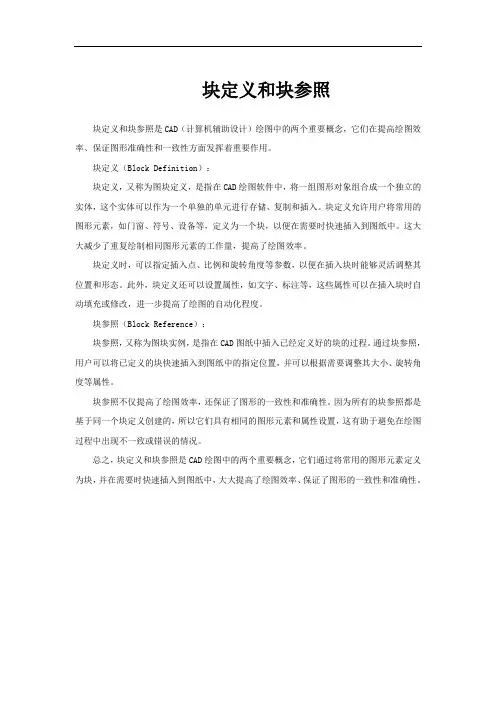

块定义和块参照
块定义和块参照是CAD（计算机辅助设计）绘图中的两个重要概念，它们在提高绘图效率、保证图形准确性和一致性方面发挥着重要作用。
块定义（Block Definition）：
块定义，又称为图块定义，是指在CAD绘图软件中，将一组图形对象组合成一个独立的实体，这个实体可以作为一个单独的单元进行存储、复制和插入。
块定义允许用户将常用的图形元素，如门窗、符号、设备等，定义为一个块，以便在需要时快速插入到图纸中。
这大大减少了重复绘制相同图形元素的工作量，提高了绘图效率。
块定义时，可以指定插入点、比例和旋转角度等参数，以便在插入块时能够灵活调整其位置和形态。
此外，块定义还可以设置属性，如文字、标注等，这些属性可以在插入块时自动填充或修改，进一步提高了绘图的自动化程度。
块参照（Block Reference）：
块参照，又称为图块实例，是指在CAD图纸中插入已经定义好的块的过程。
通过块参照，用户可以将已定义的块快速插入到图纸中的指定位置，并可以根据需要调整其大小、旋转角度等属性。
块参照不仅提高了绘图效率，还保证了图形的一致性和准确性。
因为所有的块参照都是基于同一个块定义创建的，所以它们具有相同的图形元素和属性设置，这有助于避免在绘图过程中出现不一致或错误的情况。
总之，块定义和块参照是CAD绘图中的两个重要概念，它们通过将常用的图形元素定义为块，并在需要时快速插入到图纸中，大大提高了绘图效率、保证了图形的一致性和准确性。

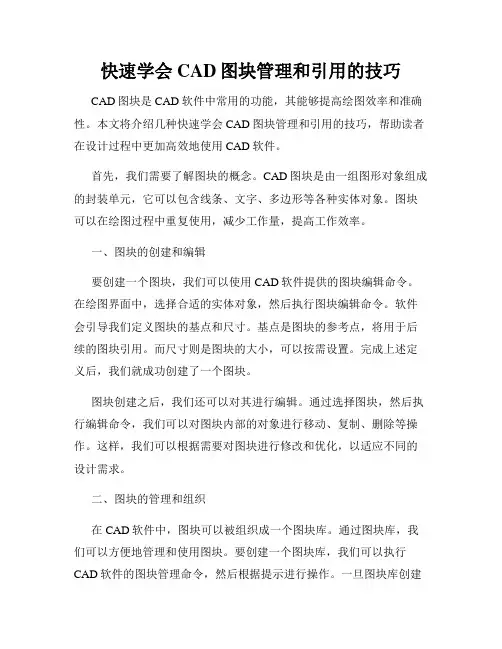

快速学会CAD图块管理和引用的技巧CAD图块是CAD软件中常用的功能，其能够提高绘图效率和准确性。
本文将介绍几种快速学会CAD图块管理和引用的技巧，帮助读者在设计过程中更加高效地使用CAD软件。
首先，我们需要了解图块的概念。
CAD图块是由一组图形对象组成的封装单元，它可以包含线条、文字、多边形等各种实体对象。
图块可以在绘图过程中重复使用，减少工作量，提高工作效率。
一、图块的创建和编辑要创建一个图块，我们可以使用CAD软件提供的图块编辑命令。
在绘图界面中，选择合适的实体对象，然后执行图块编辑命令。
软件会引导我们定义图块的基点和尺寸。
基点是图块的参考点，将用于后续的图块引用。
而尺寸则是图块的大小，可以按需设置。
完成上述定义后，我们就成功创建了一个图块。
图块创建之后，我们还可以对其进行编辑。
通过选择图块，然后执行编辑命令，我们可以对图块内部的对象进行移动、复制、删除等操作。
这样，我们可以根据需要对图块进行修改和优化，以适应不同的设计需求。
二、图块的管理和组织在CAD软件中，图块可以被组织成一个图块库。
通过图块库，我们可以方便地管理和使用图块。
要创建一个图块库，我们可以执行CAD软件的图块管理命令，然后根据提示进行操作。
一旦图块库创建完成，我们就可以将图块添加到库中，并按需分类和命名。
这样，我们可以快速找到需要的图块，并进行引用操作。
同时，我们还可以将图块导出和导入。
通过导出图块，我们可以将图块文件保存到本地或共享目录中，以备不时之需。
而导入图块则是将外部的图块文件引入到我们正常工作的图块库中，以扩充我们当前的图块资源。
三、图块的引用和扩展图块引用是CAD软件中重要的功能之一。
通过图块引用，我们可以将图块从图块库中插入到绘图中，实现图块的重复利用。
要进行图块引用，我们可以执行CAD软件的图块引用命令，在弹出的对话框中选择需要的图块，并指定引用位置。
引用完成后，我们可以通过移动、旋转、缩放等命令对图块进行调整和优化。

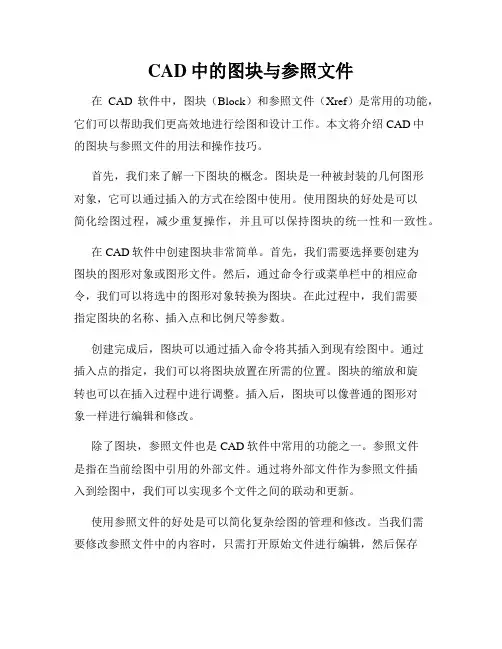

CAD中的图块与参照文件在CAD软件中，图块（Block）和参照文件（Xref）是常用的功能，它们可以帮助我们更高效地进行绘图和设计工作。
本文将介绍CAD中的图块与参照文件的用法和操作技巧。
首先，我们来了解一下图块的概念。
图块是一种被封装的几何图形对象，它可以通过插入的方式在绘图中使用。
使用图块的好处是可以简化绘图过程，减少重复操作，并且可以保持图块的统一性和一致性。
在CAD软件中创建图块非常简单。
首先，我们需要选择要创建为图块的图形对象或图形文件。
然后，通过命令行或菜单栏中的相应命令，我们可以将选中的图形对象转换为图块。
在此过程中，我们需要指定图块的名称、插入点和比例尺等参数。
创建完成后，图块可以通过插入命令将其插入到现有绘图中。
通过插入点的指定，我们可以将图块放置在所需的位置。
图块的缩放和旋转也可以在插入过程中进行调整。
插入后，图块可以像普通的图形对象一样进行编辑和修改。
除了图块，参照文件也是CAD软件中常用的功能之一。
参照文件是指在当前绘图中引用的外部文件。
通过将外部文件作为参照文件插入到绘图中，我们可以实现多个文件之间的联动和更新。
使用参照文件的好处是可以简化复杂绘图的管理和修改。
当我们需要修改参照文件中的内容时，只需打开原始文件进行编辑，然后保存即可。
此时，在引用该参照文件的绘图中，文件内容会自动更新，无需手动修改。
在CAD软件中，我们可以通过参照管理器（Xref Manager）来管理参照文件。
通过参照管理器，我们可以添加、删除和修改参照文件，并对其进行一些属性设置。
在插入参照文件时，我们可以选择是否需要保留原始参照文件的路径和位置信息，以便在后续操作中保持参照文件的一致性。
此外，CAD软件还提供了一些高级的参照文件操作功能。
比如，我们可以通过设置参照文件的可视性来控制其在绘图中的显示和隐藏；我们还可以通过参照文件层的冻结和解冻来控制其在绘图中的编辑和修改。
综上所述，图块和参照文件是CAD软件中非常有用的功能。

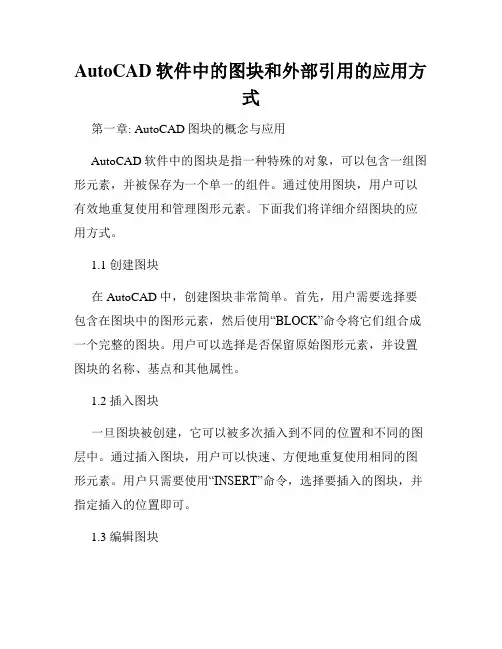

AutoCAD软件中的图块和外部引用的应用方式第一章: AutoCAD图块的概念与应用AutoCAD软件中的图块是指一种特殊的对象，可以包含一组图形元素，并被保存为一个单一的组件。
通过使用图块，用户可以有效地重复使用和管理图形元素。
下面我们将详细介绍图块的应用方式。
1.1 创建图块在AutoCAD中，创建图块非常简单。
首先，用户需要选择要包含在图块中的图形元素，然后使用“BLOCK”命令将它们组合成一个完整的图块。
用户可以选择是否保留原始图形元素，并设置图块的名称、基点和其他属性。
1.2 插入图块一旦图块被创建，它可以被多次插入到不同的位置和不同的图层中。
通过插入图块，用户可以快速、方便地重复使用相同的图形元素。
用户只需要使用“INSERT”命令，选择要插入的图块，并指定插入的位置即可。
1.3 编辑图块当用户需要修改图块中的元素时，可以使用“BLOCKEDIT”命令来编辑图块。
通过进入编辑模式，用户可以对图块内部的图形元素进行添加、删除、移动、旋转等操作。
完成编辑后，用户可以选择保存更改或放弃编辑。
1.4 动态块除了普通的静态图块外，AutoCAD还提供了动态块的功能。
动态块是指具有可调参数和动作的图块，用户可以通过修改参数值来改变图块的形状和行为。
动态块在设计过程中非常有用，能够提高效率和灵活性。
1.5 图块属性提取AutoCAD还可以提取图块中的属性信息，以便进行更高级的应用。
用户可以使用“ATTOUT”命令将图块属性导出为表格或文本文件，然后再使用“ATTIN”命令将属性信息导入到另一个图块或图纸中。
第二章: AutoCAD外部引用的概念与应用除了图块，AutoCAD还提供了外部引用（Xref）的功能，允许用户在一个图纸中引用另一个图纸中的内容。
下面我们将介绍外部引用的应用方式。
2.1 创建外部引用要创建外部引用，用户需要使用“XREF”命令。
在弹出的对话框中，用户可以选择要引用的外部图纸文件，并设置引用的位置、比例和其他属性。
指北针方向<90.0>：拖动光标或键入角度定义指北针方向，X正向为0。
文字“北”总是与当前UCS上方对齐，但它是独立的文字对象，编辑时不会自动处理与符号的关系。
第十二章图库与图案一、天正图块的概念天正图块是基于AutoCAD普通图块的自定义对象，普通天正图块的表现形式依然是块定义与块参照，“块定义”是插入到DWG图中，可以被多次使用的一个被“包装”过的图形组合，块定义可以有名字(有名块)，也可以没有名字(匿名块)，“块参照”是使用中引用“块定义”，重新指定了尺寸和位置的图块“实例”又称为“块参照”。
图块与图库的概念块定义的作用范围可以在一个图形文件内有效（简称内部图块），也可以对全部文件都有效（简称外部图块）。
如非特别申明，块定义一般指内部图块。
外部图块就是有组织管理的DWG文件，通常把分类保存利用的一批DWG文件称为图库，把图库里面的外部图块通过命令插入图内，作为块定义，才可以被参照使用；内部图块可以通过Wblock导出外部图块，通过图库管理程序保存称为“入库”。
天正图库以使用方式来划分，可以分为专用图库和通用图库；以物理存储和维护来划分，可以分为系统图库和用户图库，多个图块文件经过压缩打包保存为DWB格式文件。
专用图库：用于特定目的的图库，采用专门有针对性的方法来制作和使用图块素材，如门窗库、多视图库。
通用图库：即常规图块组成的图库。
代表含义和使用目的完全取决于用户，系统并不认识这些图块的内涵。
系统图库：随软件安装提供的图库，由天正公司负责扩充和修改。
用户图库：由用户制作和收集的图库。
对于用户扩充的专用图库（多视图库除外），系统给定了一个“U_”开头的名称，这些图块和专用的系统图块一起放在DWB文件夹下,用户图库在更新软件重新安装时不会被覆盖，但是用户为方便起见会把用户图库的内容拖到通用图库中，此时如果重装软件就应该事先备份图库。
块参照与外部参照块参照有多种方式，最常见的就是块插入(INSERT)，如非特别申明，块参照就是指块插入。

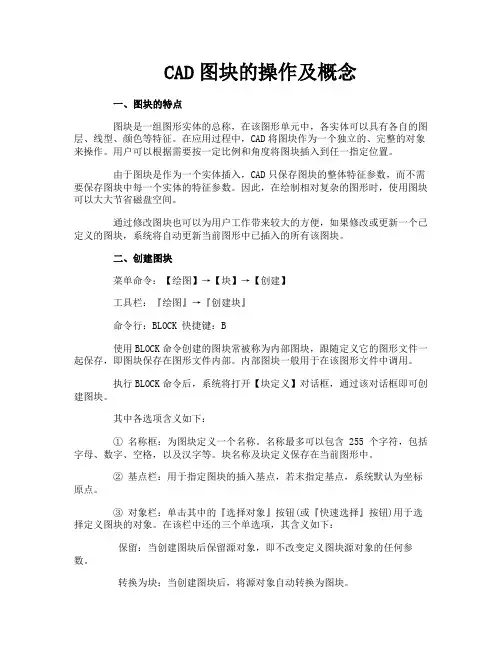

CAD图块的操作及概念一、图块的特点图块是一组图形实体的总称，在该图形单元中，各实体可以具有各自的图层、线型、颜色等特征。
在应用过程中，CAD将图块作为一个独立的、完整的对象来操作。
用户可以根据需要按一定比例和角度将图块插入到任一指定位置。
由于图块是作为一个实体插入，CAD只保存图块的整体特征参数，而不需要保存图块中每一个实体的特征参数。
因此，在绘制相对复杂的图形时，使用图块可以大大节省磁盘空间。
通过修改图块也可以为用户工作带来较大的方便，如果修改或更新一个已定义的图块，系统将自动更新当前图形中已插入的所有该图块。
二、创建图块菜单命令：【绘图】→【块】→【创建】工具栏：『绘图』→『创建块』命令行：BLOCK 快捷键：B使用BLOCK命令创建的图块常被称为内部图块，跟随定义它的图形文件一起保存，即图块保存在图形文件内部。
内部图块一般用于在该图形文件中调用。
执行BLOCK命令后，系统将打开【块定义】对话框，通过该对话框即可创建图块。
其中各选项含义如下：① 名称框：为图块定义一个名称。
名称最多可以包含 255 个字符，包括字母、数字、空格，以及汉字等。
块名称及块定义保存在当前图形中。
② 基点栏：用于指定图块的插入基点，若末指定基点，系统默认为坐标原点。
③ 对象栏：单击其中的『选择对象』按钮(或『快速选择』按钮)用于选择定义图块的对象。
在该栏中还的三个单选项，其含义如下：保留：当创建图块后保留源对象，即不改变定义图块源对象的任何参数。
转换为块：当创建图块后，将源对象自动转换为图块。
删除：当创建图块后，自动删除源对象。
④ 设置栏：其中各选项含义如下：块单位：指定块参照插入单位，通常为毫米，也可以用其他单位。
超链接：单击该按键将打开【插入超链接】对话框，用于为定义的图块设定一个超链接。
⑤ 方式栏：用于指定块的行为，包括有下列几个选项。
(AutoCAD)注释性：选择该项可以创建注释性块参照。
注释性块参照和属性支持插入它们时的当前注释比例。
实用的CAD图块库及其使用技巧在使用CAD软件进行设计绘图的过程中，图块是一个非常实用的工具。
图块是一种事先绘制好的图形元素，可以在需要的时候重复使用，提高工作效率和准确性。
本文将介绍一些实用的CAD图块库及其使用技巧，帮助你更好地利用这一工具。
1. 图块库的概念图块库是指一组在CAD软件中预定义好的图形元素。
这些图形元素可以是简单的线段、圆弧等基本图形，也可以是复杂的构件、家具等。
使用图块库可以减少重复绘制相同图形的工作，同时确保绘图的一致性和准确性。
2. 创建和添加图块首先，我们需要创建和添加自定义的图块。
在CAD软件中，可以通过多种方式创建图块，如直接绘制图形元素，或者将已绘制好的图形保存为图块。
创建好的图块可以通过将其保存到图块库中来进行管理和复用。
3. 使用图块使用图块非常简单，只需将图块从库中拖拽到绘图区域即可。
你也可以通过在命令行中输入“INSERT”命令，然后选择图块进行插入。
插入图块后，你可以通过修改图块的属性来调整其大小和位置。
同时，你还可以复制、旋转、镜像等操作图块，以满足绘图的需求。
4. 编辑图块有时候，我们需要对已插入的图块进行一些修改。
CAD软件提供了多种编辑图块的方式。
你可以选择图块，然后在命令行中输入“BEDIT”命令，进入图块编辑模式。
在图块编辑模式下，你可以添加、删除、修改图块的图形元素。
编辑完成后，输入"EXIT"命令退出图块编辑模式，对外部图形应用修改。
5. 控制图块属性在使用图块时，你可以通过图块属性控制图块的绘制方式。
例如，你可以指定图块的图层、颜色、线型等属性，以及插入图块的比例尺。
这样可以使图块在绘图过程中更具灵活性和适用性。
6. 管理图块库良好的图块库管理可以帮助你更高效地使用图块。
在CAD软件中，你可以通过“设计中心”或者“工具栏”来管理图块库。
将图块按照类型、用途等分类，可以更方便地查找和使用图块。
除了自定义图块库之外，CAD软件还提供了许多预定义的图块库，包括各种建筑、土木、机械等行业常用的图形元素。

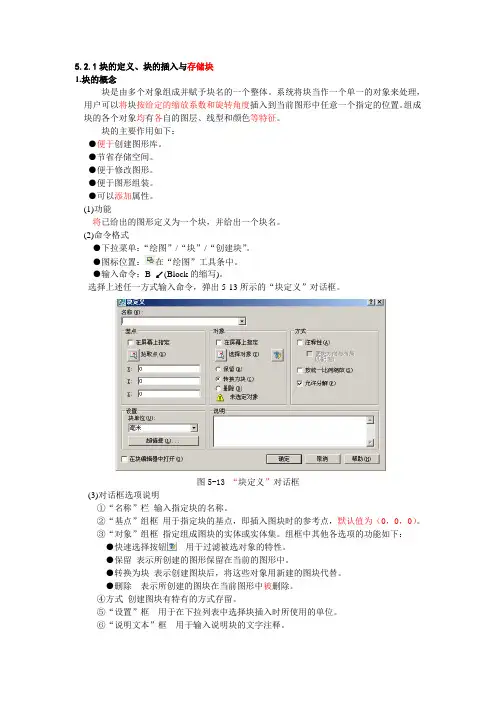

5.2.1块的定义、块的插入与存储块1.块的概念块是由多个对象组成并赋予块名的一个整体。
系统将块当作一个单一的对象来处理，用户可以将块按给定的缩放系数和旋转角度插入到当前图形中任意一个指定的位置。
组成块的各个对象均有各自的图层、线型和颜色等特征。
块的主要作用如下：●便于创建图形库。
●节省存储空间。
●便于修改图形。
●便于图形组装。
●可以添加属性。
(1)功能将已给出的图形定义为一个块，并给出一个块名。
(2)命令格式●下拉菜单：“绘图”/“块”/“创建块”。
●图标位置：在“绘图”工具条中。
●输入命令：B ↙(Block的缩写)。
选择上述任一方式输入命令，弹出5-13所示的“块定义”对话框。
图5-13 “块定义”对话框(3)对话框选项说明①“名称”栏输入指定块的名称。
②“基点”组框用于指定块的基点，即插入图块时的参考点，默认值为（0，0，0）。
③“对象”组框指定组成图块的实体或实体集。
组框中其他各选项的功能如下：●快速选择按钮用于过滤被选对象的特性。
●保留表示所创建的图形保留在当前的图形中。
●转换为块表示创建图块后，将这些对象用新建的图块代替。
●删除表示所创建的图块在当前图形中被删除。
④方式创建图块有特有的方式存留。
⑤“设置”框用于在下拉列表中选择块插入时所使用的单位。
⑥“说明文本”框用于输入说明块的文字注释。
最后单击确定按钮完成图块的定义。
【实例5-2】将图5-14所示的图形定义成块，块名为K1，基点为1。
图5-14定义图块绘图步骤分解：①单击按钮，弹出如图5-13“块定义”对话框；②在“名称”栏内输入K1；③单击拾取点按钮，命令行提示：命令: _block 指定插入基点:（拾取基点1）确定基点后返回“块定义”对话框；④单击选择对象按钮，命令行提示：选择对象：(以窗口方式选取整个图形)选择对象：↙⑤返回原对话框，单击确定按钮，所选对象已定义为图块K1。
注意：a．如果用户定义的块名与已定义的块名重复，AutoCAD则显示一个警告信息，如图5-15所示，询问是否重新定义。
第一章AutoCAD 入门1.基本概念和术语(1). 图形文件(.dwg)(2). 图形对象: 基本绘图单元:是动态的,有夹点,是可操作的.(3). 世界坐标系(WCS)和用户坐标系(UCS):默认情况下在XY平面.(4). 图形单位:不是定值,受图形界限影响;输出时,受打印机的输出单位和输出频率影响.全比例:图形对象成比例关系.(5). 图形缩放:(6). 图形的绘图界限(图纸界限).(7). 图块: 几个图形对象构成的整体.(9). 图层: 组织不同性质的图形对象,辅助工具,性质相同的图象放在一个图层里.2. 基本操作方法(1). 键盘操作: 按提示信息输入内容,再按回车.ESC键退出命令.(2). 鼠标操作: . 单击,双击,右击,拖拽,滚轮.(3). 命令输入方式: 命令行输入; 下拉菜单输入; 工具栏输入; 快捷菜单;.(4). 坐标点的输入方式: 鼠标点; 键盘输入点.(绝对坐标(10,45); 相对坐标:@(10,45); 相对极坐标: @10<30).4. CAD用户界面(1). 今日窗口{打开; 创建新文件; 样本; 符号库}.(2). 用户界面:<1>. 标题栏---标明文档名称;<2>.菜单栏---装各种命令;菜单拦也可自定义: “工具”-→”自定义”→”菜单”menuload命令恢复菜单栏.<3>.工具栏(常用的命令)下拉工具钮:自定义: ”工具”→”自定义”→”工具栏”鼠标右击”工具栏”将菜单中的命令放到工具栏中用“工具”→”自定义”→”工具栏”,把所要命令拖到工具栏上.<4>. 工作区域(绘图区域)坐标系:WCS,UCS<5>. 命令窗口---人机交互大写字母为命令选项Enter: 命令执行;Esc: 命令取消.<6>. 状态栏a.坐标显示----鼠标点击:关闭,打开;b.捕捉----指定光标移动距离(鼠标右键修改);c.栅格----表征图形界限;d.正交----正交方式绘制图形,正交取决于坐标轴;e.极轴----指定级径,极角; 画定长,定角度直线(可利用极坐标,也可用极轴追踪法).<7>.对象捕捉:捕捉图形对象的特征点点右键→设置:端点;中点;圆心;象限点(圆,圆弧,椭圆);节点(辅助绘图用);点:点样式(“格式”→”点样式”);交点;延伸:直线的端点出发的延长线上的点;插入点:块,外部参照,文字带插入点;垂足;切点;最近点:本身的点,画不到线的外面;外观交点:实际不相交,但看起来相交的点;平行: 绘制某一图形对象的平行线.临时对象捕捉: 绘图过程中，按Shift键,在出现的快捷菜单中选.<8>. 对象追踪: 在对象特征点上引出临时追踪路径,进行绘制. 最多可追踪7个点.<9>. 线宽: 设置线的宽度: 选中”线宽”,再在线宽框中选择线型.CAD是建模工具,可以不要求线宽,但CAD中有线宽要求,是用于其他文字处理系统的混排, CAD本身不用.<10>. 模型空间: 建模用; 图纸空间: 用于页面布局输出.第二章AutoCAD基础1. 图形对象的特性:颜色;线型;线宽.用”对象特性”工具栏来指定对象特性.这三个特性最好设置”随层”: 图形对象的特性与图层的设置一致.2.Auto CAD 图层操作图层: 组织管理不同特性的图形对象,辅助绘图工具.<1>. 图层状态a.打开\关闭: 关闭: 图形不可见,不显示,不输出,可编辑;b.加锁\解锁: 加锁: 能见,但不可编辑;c.冻结\解冻: 冻结: 不可见,不可编辑,不参与重生成计算.d.打印: 控制打印状态.<2>. 图层操作: “图层特性管理器” a. ”新建”: 可重新命名,该颜色;b. 当前图层;c. 删除图层: 不能删除的图层: 0层和定义层; 当前层和含有图形对象的图层; 依赖外部参照的图层.3. Auto CAD 显示控制<1>. 缩放与平移a.实时缩放: 在工作区点击后,按左键,向上推放大,向下缩小;b.缩放工具栏:(1). 窗口缩放:在工作区域绘制矩形,使矩形部分放大至整个窗口;(2). 动态缩放: 动态改变矩形大小,确定后敲回车;(3). 比例缩放: 输入比例因子相对于原图大小缩放例: 2相对于当前视图缩放例: 2x相对于图纸空间缩放例: 2xP(4). 中心缩放: 指定一个中心点后,输入比例高度指定一个高度值=缺省值,则图不变,但中心点改变;指定一个高度值<缺省值,图放大;指定一个高度值>缺省值,图缩小.(5). 全部缩放: 显示图形界限.若所绘图形超过界限,则显示全部图形;(6). 范围缩放: 图形对象以最大化方式显示出来,不考虑图形界限,只管图形c.实时平移:d.缩放上一个:<2>. 鸟瞰视图视图→鸟瞰视图: 把握全局操作方式: 和动态缩放一样.<3>. 重画与重生成视图→重画: 刷新屏幕,显示正确图形,速度快;主要是删除临时标记.视图→重生成: 不仅刷新显示,而且更新图形数据库中的图形对象的屏幕坐标,执行时间较长.<4>. 视图: 以一定比例,观察位置和角度来显示图形.新建一个视图:视图→命名视图→新建使用命名视图: 使用”命名视图”图标按钮.4．Auto CAD 的基本绘图(1). 直线(line)画定长的直线:<1>. 相对坐标; <2>. 点一点后, 拉出直线后再指长度.(2). 构造线(xline):无限长的线水平(H):绘制水平构造线;垂直(H): 绘制垂直的构造线;角度(A): 指定角度绘制构造线:首先指定一个角度,再指定一个通过点;二等分(B): 绘制某个角的角平分线;偏移(O): 创建平行于指定直线,并通过指定点的构造线;构造线在CAD中只起辅助绘图的作用,是辅助线,不参与实际建模中.(3). 多线(Mline): 多根线绘制方法: 同直线<1>. 比例(S):指定上下两根线的距离绘制出的距离=原多线的距离*比例<2>. 对正(J):上: 先画的是多段线的上根线;无: 光标在多段线的中间;下: 先画的是多段线的下根线.<3>. 样式(ST):创建多线样式: “格式”→”多线样式”“多线样式”对话框:a.样式名称:b.元素特性: “元素特性”对话框:“添加”: 添加一根线;“偏移”: 设置偏移量;改颜色;改线型.改样式时,要将用以前样式画过的线删掉后,才能再改样式.多线是多根线的集合,在编辑时若要分别操作,则使用”通用修改”工具栏中的”分解”,就变成独立的线了.(4). 多段线(Pline):直线和圆弧的集合多段线与直线的区别:直线: 每根线独立;多段线: 线不独立,是整体.命令行:圆弧(A): 多段线从直线切换到圆弧;半宽(H): 设置多段线某段的宽度;宽度(V): 设置多段线某段的宽度;长度(L): 绘制指定长度的直线,方向不变.“分解”: 分成独立的段;“合并”: 只能连直线和圆弧;单独的直线,单独的圆弧都可转化成多断线多断线可以画一个物体的轮廓线,旋转成立体图形.(5). 正多边形<1> 定边法。
CAD技术的概念：所谓CAD技术，就是利用计算机快速的数值计算和强大的图文处理功能来辅助工程师、设计师、建筑师等工程技术人员进行项目规划、产品设计、工程绘图和数据管理的一门计算机应用技术。
CAD技术的特点：使用CAD技术可高效、高质、高速地完成项目规划、产品设计、工程绘图和数据管理等工作，使繁杂的工作变得简单易行，显著提高其工作效率和设计质量。
图层概念：“图层”是把图形中不同类型对象进行按类分组管理的有效工具。
图层特性：（1）每一图层有唯一的图层名称。
（2）每一图层都具有可见性，可设置图层的可见性。
（3）每一图层都可设置一种颜色、一种线型、一种线宽和一种打印样式。
（4）每一图层都可决定是否打印输出。
（5）用户可创建任意数量的图层，但只能在当前图层上绘图，在任意图层上编辑。
（6）所有图层具有相同的坐标系、图形范围、绘图单位和缩放系数。
（7）可创建图层组对图层进行分类、分组管理。
每一图层可加载到某图层层组。
（8）可创建图层特性过滤器对图层进行快速过滤和搜索。
图块概念：图块是一组图形对象的集合，是由多个图形对象组合而成，且与其他图形对象相互独立的图形单元。
使用图块的有点：（1）提高绘图速度。
（2）建立图形库。
（3）便于修改图形。
（4）缩放图形文件长度。
（5）可为图块建立属性，提高可读性。
模型空间概念：模型空间是与真实空间相对应的工作空间，在模型空间绘制的图形，实际上是构造真实空间中有关物体的全尺寸复制品。
二维图形绘制和编辑点：POINT 直线：LINE 圆：CIRCLE 圆弧：ARC 椭圆和椭圆弧：ELLIPSE射线：RAY 构造线：XLINE 多线：MLINE 定义多线样式：MLSTYLE等分点：DIVIDE 测量点：MEASURE 矩形：RECTANG 等边多边形：POL YGON 二维多段线：PLINE 样条曲线：SPLINE 圆环或填充圆：DONUT 徒手画线：SKETCH 轨迹线（等宽线）：TRACE 二维实体：SOLID 修订云线：REVCLOUD区域覆盖：WIPEOUT 删除对象：ERASE 复制对象：COPY 镜像对象：MIRROR偏移对象：OFFSET 阵列对象：ARRAY 移动对象：MOVE 旋转对象：ROTATE缩放对象：SCALE 拉伸对象：STRETCH 加长对象：LENGTHEN修剪对象：TRIM 延伸对象：EXTEND 打断对象：BREAK 合并对象：JOIN倒角对象：CHAMFER 圆角对象：FILLET 分解对象：EXPLODE编辑二维多段线：PEDIT 编辑样条曲线：SPLINEDIT 编辑多线：MLEDIT对齐对象：ALIGN 修改对象：CHANGE 特性匹配：MATCHPROP使用夹点功能编辑对象：GRIPS绘图环境设置图案和渐变填充图界范围设置：LIMITS 图形单位设置：UNITS 栅格设置和控制：GRID网格捕捉设置：SNAP 正交模式设置：ORTHO 对象颜色设置：COLOR对象线型设置：LINETYPE 全局线型比例设置：LTSCALE当前对象线型比例设置：CELTSCALE 对象线宽设置：LWEIGHT 图层管理：LAYER 使用键盘命令填充图案：HATCH 使用对话框填充图案：BHATCH渐变图案填充：BHATCH 编辑填充图案：HATCHEDIT文字、字段与表格单行文字注解：DTEXT 多行文字注解：MTEXT 文字样式设置：STYLE文字编辑：DDEDIT 文字缩放：SCALETEXT 浮动视口管理：MVSETUP布局：LAYOUT 添加绘图设备：PLOTTERMANAGER设置打印样式类型：PSTYLEPOLICY 打印样式管理器：STYLESMANAGER基本三维图形绘制正等轴测图绘制：ISOPLANE 构造平面：ELEV 厚度：THICKNESS平行投影显示：VPOINT 透视投影显示：DVIEW 三维动态观察期：3DORBIT消隐：HIDE 建立用户坐标系：UCS 设置坐标系图标显示方式：UCSICON三维点绘制：POINT 三维直线段绘制：LINE 三维射线绘制：RAY三维双向构造线绘制：XLINE 三维多段线绘制：3DPOLY 三维多段线编辑：PEDIT三维螺旋线绘制：HELIX 三维平面绘制：3DFACE 平移曲面绘制：TABSURF一般三维多边形网格面绘制：3DMESH 多边形网格面（三维面）：PFACE直纹曲面绘制：RULESURF 旋转曲面绘制：REVSURF 边界曲面绘制：EDGESURF平面曲面绘制：PLANESURF 长方体网格面绘制：AI-BOX或MESH/BOX圆锥体网格面绘制：AI-CONE或MESH/CONE 圆柱体网格面绘制：MESH/CYLINDER半球网格面绘制：AI-DOME或AI-DISH 球体网格面绘制：AI-SPHERE或MESH/SPHERE 圆环体网格面绘制：AI-TORUS或MESH/TORUS棱锥体网格面绘制：AI-PYRAMID或MESH/PYRAMID楔体网格面绘制：AI-WEDGE或MESH/WEDGE。
填空（空格或括号里面内容）一、1通过对鼠标右键的定义可以使右击实现同按回车键相同的功能活着显示快捷菜单两种2构造线在绘图过程中主要起辅助线作用3绘制多边形和多段线的简捷命令是pol和pl4绘制多边形最常用另外两种方法是内接圆法和外切圆法5多线命令的对正方式有上无和下三种6拟合多段线的方式有圆弧拟合样条曲线拟合7 AutoCAD 2004允许用户使用绝对坐标值和相对坐标值二、1缩放命令可以通过指定一定的比例将所选的图形对象放大或缩小2如果要绘制如图••使用基本命令中的偏移将会十分方便3执行【阵列】命令时，分别为矩形阵列和环形阵列其中环形阵列方式….4如果想恢复前几次删除的图形，可以使用UNDO命令5执行【修剪】命令操作时，先选择剪切的边间，后选择剪切的对象6使用【拉伸】命令必须使用交叉窗口来选择图形对象7【打断于点】实际上是【打断】命令的派生命令三、1. 2004中的设计中心命令相当于Windows操作系统中的资源管理器。
