等潜水位线判读专题

潜水等水位线图的判读一、基本知识潜水等水位线图即地下水的等值线图。

要对其作出正确的判断，首先必须搞清潜水的几个基本要素。

如图1，潜水面即潜水的自由表面（B）；潜水埋藏深度即潜水面至地表的距离（h）；潜水位即潜水面上任一点的海拔（H）；潜水含水层厚度即潜水面至隔水底板的垂直距离（m）。

图1二、判读方法1. 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是与潜水等水位线垂直且由潜水位数值大的指向潜水位数值小的短线，如图2中的箭头指向。

图22. 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。

一般来说，地势越高，潜水的埋藏越深，如图2中P点潜水的埋藏深度为5米，Q点潜水的埋藏深度为10米。

3. 潜水与地表水（如河水）的补排关系：对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。

我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如图3所示，①是潜水补给河水，②是河水补给潜水。

图34. 水井位置的选择：井是开采地下水的管状垂向集水工程的设施。

为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。

如图2中，要获得充足的地下水资源，图示地区打井的最佳地点应是②处。

根据等值线的特点和有关知识可知，等值线向数值大的方向凸出，说明该地的数值小，即该地是集水区。

四个地点中，②处的曲率最大，说明此处变化大，且③④等处的潜水流向②处，所以四个地点相比，②处的地下水资源最为充足。

高中地理：等潜水位线的分析与判读（附答案解析）一、潜水的特点二、等潜水位线的绘制等潜水位线是指潜水位海拔高度相等的各点连结成的线；等潜水位线的绘制需要注意以下几个方面：1.绘制等潜水位线图时，必须利用同一时期的水位资料，因为潜水面是随时间变化的。

2.在绘制潜水等水位线图时，等潜水位线只能与地形起伏保持一致，在一般情况下绝不能与地形等高线垂直。

3.在沼泽地区，若地下水出露地表，则等潜水位线应与地形等高线重合。

4.等潜水位线不应直接穿过河床，只能连到两岸为止。

三、等潜水位线的应用1.判断某点潜水的埋藏深度潜水的埋藏深度是指潜水面与地表的垂直距离。

它等于该点地表的海拔高度减去该点潜水面的海拔高度，因此任一地点潜水的埋藏深度即是当地等高线数值和等潜水位线数值的差值。

2.潜水位与地势的关系等潜水位线的数值大小可以反映地势的高低，潜水位高低和地形起伏相一致。

等潜水位数值大，表明地势较高；等潜水位线数值小，表明地势较低。

3.判断潜水流向地表水和地下水的流向都垂直于等值线，由高处向低处流动。

地下水从潜水位高处向低处渗流，若在等值线的转折点，流向与其切线垂直，由高处向低处流动。

4.潜水面的坡度确定潜水的流向之后，在流向上任取两点的水位高差除以两点的实地距离，即得潜水面的坡度。

5.判断潜水与河水的补给关系根据河流与等潜水位线的分布特点可以判断河水与潜水的补给关系。

当河水水位高于潜水水位时，则河水补给潜水；当河水水位低于潜水水位时，则潜水补给河水。

或者是先判断出河流两岸潜水的流向，若潜水流向指向河流，则潜水补给河水；若潜水流向背向河流，则河水补给潜水。

如下图所示。

A图中河床两侧潜水位高于河流水位，潜水流向河流，因此河流两侧潜水补给河流水。

在B图中河床两侧潜水位低于河流水位，河水流向两侧潜水，因此河流水补给两侧的潜水。

6.利用潜水等水位线合理布置水井和排水沟为了能最大限度地使潜水流入水井和排水沟，一般应沿等潜水位线布置水井和排水沟。

80 70 80 70 80 70 ab c 甲图二、如何判读等潜水位线图【知识归纳】1．潜水位线的概念：潜水的自由表面称潜水面；潜水面的高出海平面的垂直高度称为潜水位；潜水面距地面的距离称为潜水埋藏深度。

2．等潜水位线的判读①潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于潜水等水位线从高水位指向低水位，就是潜水的流向。

甲图中，实线为等高线，虚线为潜水等水位线, 图中箭头垂直于潜水等水位线从高水位指向低水位的方向，就是潜水的流向，所以图中箭头都正确表示了潜水的流向。

②潜水埋藏深度。

等潜水位线与地形等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

乙图中①井埋藏深度约为10米； ②井埋藏深度为5米； ③井埋藏深度超过5米，介于5－10米之间；④井埋藏深度超过10米，介于10－15米之间。

③潜水与地表水的相互关系。

俗话说：井水不犯河水。

实际上潜水和地表水特别是河水之间是互补的关系。

主要是根据两者的水位高低对比。

乙图【例5】（09年湛江一中质检）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

图中数字表示潜水位（单位：米）。

读图判断。

①. a图河流和b图河流均自北向南流②. a图河流自北向南流，b图河流自南向北流③. a图潜水补给河流，b图河流补给潜水④. a图河流补给潜水，b图潜水补给河流A.①③B.②④C. ①④D.②③【解析】（1）①、②两选项是关于图中河流流向的判断，解题流程：图中等潜水位线数值大小分布→地势高低（两图均为北高南低）→河流流向（两图均为自北向南流）。

故选项①正确，选项②错误。

（2）③、④两选项为河流与潜水补给关系的判断。

垂直于潜水等水位线从高水位指向低水位的方向，即可确定潜水的流向，看它与河流的补给关系，如下图所示，确定选③。

【答案】A右图中，实线是地形等高线，虚线是潜水面等高线，等高距皆为5米，甲处为一口水井。

读图回答12～14题。

专题九：等潜水位线的判读和分析一、定义潜水：埋藏在第一个稳定隔水层之上的地下水潜水位：潜水面的海拔高度。

潜水的埋藏深度：地面到潜水面的垂直距离等潜水位线：将潜水面海拔高度相等的点连成的线。

潜水特点补给来源大气降水、地表水渗入排泄方式垂直排泄：蒸发水平排泄：出露为地表水或泉水运动状况有自由水面，且因重力作用，随地形起伏，由高处向低处渗流水质、流量受气候影响大，水量不稳定，易污染二、等潜水位线的判读1.潜水位与地势起伏相一致：地势高处潜水位高；地势低处潜水位低（山高水高）读数值，判断地势起伏和河流流向（1）上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），正确反映河流流向的是：（）A、a图河流和b图河流均自北向南流B、a图河流自北向南流，b图河流自南向北流2、潜水的流向。

潜水是沿着潜水面坡度最大的方向流动。

因此，垂直于等潜水水位线从高水位指向低水位，就是潜水的流向。

3、潜水埋藏深度。

等潜水位线与等高线相交之点，二者高程之差即为该点的潜水埋藏深度。

潜水埋藏深度=地面海拔高度—潜水海拔高度读数值，求潜水的埋藏深度下图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。

（2）钻井甲的潜水埋藏深度约为（）A、10米B、5米C、2.5米D、0米4、等潜水位线疏密：等潜水位线稀疏，潜水流速慢；等潜水位线密集，潜水流速快。

读疏密，判断流速、（3）图中地下水流速最大处是（）A.甲B.乙C.丙D.丁5、潜水流向及潜水与河流的补给关系：若潜水流向河流，则潜水补给河流；若潜水流向背向河流，则河流补给潜水。

潜水流向：垂直于等潜水位线,由高处指向低处上图为某地区1月份等潜水位线图，读图回答下题（4）图中河流与地下水的补给关系是: （）A.河流水补给地下水B.地下水补给河流水C.河流左岸地下水补给河流水，右岸河流水补给地下水D.河流右岸地下水补给河流水，左岸河流水补给地下水（6）下图为某地两条河流两侧的潜水位等值线示意图，可反映河流与潜水补给关系的一般情况。

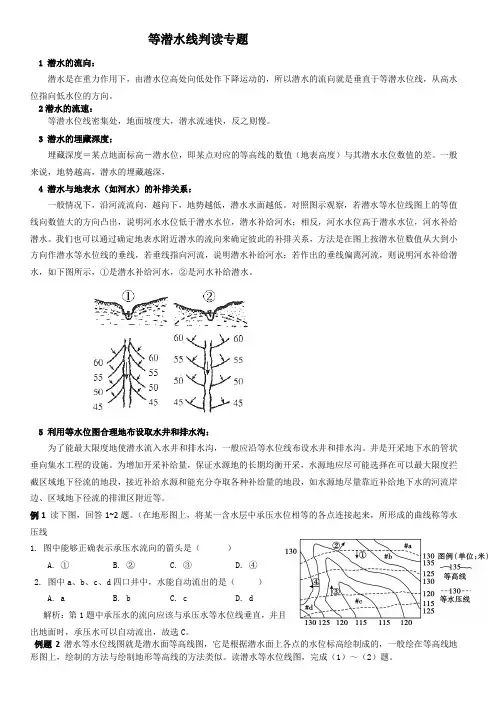

等潜水线判读专题1 潜水的流向：潜水是在重力作用下，由潜水位高处向低处作下降运动的，所以潜水的流向就是垂直于等潜水位线，从高水位指向低水位的方向。

2潜水的流速：等潜水位线密集处，地面坡度大，潜水流速快，反之则慢。

3 潜水的埋藏深度：埋藏深度＝某点地面标高－潜水位，即某点对应的等高线的数值（地表高度）与其潜水水位数值的差。

一般来说，地势越高，潜水的埋藏越深，4 潜水与地表水（如河水）的补排关系：一般情况下，沿河流流向，越向下，地势越低，潜水水面越低。

对照图示观察，若潜水等水位线图上的等值线向数值大的方向凸出，说明河水水位低于潜水水位，潜水补给河水；相反，河水水位高于潜水水位，河水补给潜水。

我们也可以通过确定地表水附近潜水的流向来确定彼此的补排关系，方法是在图上按潜水位数值从大到小方向作潜水等水位线的垂线，若垂线指向河流，说明潜水补给河水；若作出的垂线偏离河流，则说明河水补给潜水，如下图所示，①是潜水补给河水，②是河水补给潜水。

5 利用等水位图合理地布设取水井和排水沟：为了能最大限度地使潜水流入水井和排水沟，一般应沿等水位线布设水井和排水沟。

井是开采地下水的管状垂向集水工程的设施。

为增加开采补给量，保证水源地的长期均衡开采，水源地应尽可能选择在可以最大限度拦截区域地下径流的地段，接近补给水源和能充分夺取各种补给量的地段，如水源地尽量靠近补给地下水的河流岸边、区域地下径流的排泄区附近等。

例1读下图，回答1~2题。

（在地形图上，将某一含水层中承压水位相等的各点连接起来，所形成的曲线称等水压线1. 图中能够正确表示承压水流向的箭头是（）A. ①B. ②C. ③D. ④2. 图中a、b、c、d四口井中，水能自动流出的是（）A. aB. bC. cD. d解析：第1题中承压水的流向应该与承压水等水位线垂直，并且由高处指向低处，故选A。

第2题承压水位高出地面时，承压水可以自动流出，故选C。

例题2潜水等水位线图就是潜水面等高线图，它是根据潜水面上各点的水位标高绘制成的，一般绘在等高线地形图上，绘制的方法与绘制地形等高线的方法类似。

等潜水位线的判读一、定义：将潜水位海拔高度相等的点连成的线。

二、判读步骤1、数值：表示潜水位的海拔高度。

潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低潜水的埋藏深度=地面海拔高度—潜水位海拔高度2、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。

3、走向和弯曲：潜水流向：垂直于等潜水位线，由高处指向低处。

考点一：潜水的埋藏深度1、Q处潜水的埋藏深度=H－hQ处的海拔高度：H Q处潜水位的海拔高度：h将地形等高线与潜水等水位线绘于同一张地图上时，可以根据地形等高线与等潜水位线确定潜水埋藏深度。

即将地形等高线数据减去潜水水位线数据即为该点的潜水埋藏深度应用1：求潜水的埋藏深度右图中实线为等高线，虚线乙为等潜水位线（单位：米），读图回答。

1、井甲的潜水埋藏深度约为：BA、10米B、5米C、2.5米D、0米2、井乙的潜水埋藏深度可能为：CA、3米B、4.5米C、8.5米D、15米潜水的埋藏深度=地面海拔高度－潜水位的海拔高度考点二：潜水的流向、流速2、潜水位与地势有何关系？地势高——潜水位高地势低——潜水位低潜水是沿着潜水面坡度最大的方向流动的，因此，垂直于潜水等水位线从高水位指向低水位的方向就是潜水的流向，如图中箭头所指的方向应用2：判断地势起伏、河流流向3、下图为某地两河流两侧的潜水位等值线示意图，图中数字表示等潜水位线（单位：米），可正确反映河流流向的是：AA 、 a 图河流和b 图河流均自北向南流B 、a 图河流和b 图河流均自南向北流C 、a 图河流自北向南流，b 图河流自南向北流D 、a 图河流自南向北流，b 图河流自北向南流图4应用3：判断流速读右图回答4-5题4、图中地表水流速最大处是 CA 、甲B 、乙C 、丙D 、丁5、图中地下水流速最大处是 DA 、甲B 、乙C 、丙D 、丁【总结】：等潜水位线间距大的地方流速慢,间距小的地方流速快考点三：河流水与潜水的相互补给关系潜水等水位线上的等值线向数值大的方向凸出，说明河流水位低于潜水水位，则潜水补给河流水；相反，河流水位高于潜水水位，河流水补给潜水。
